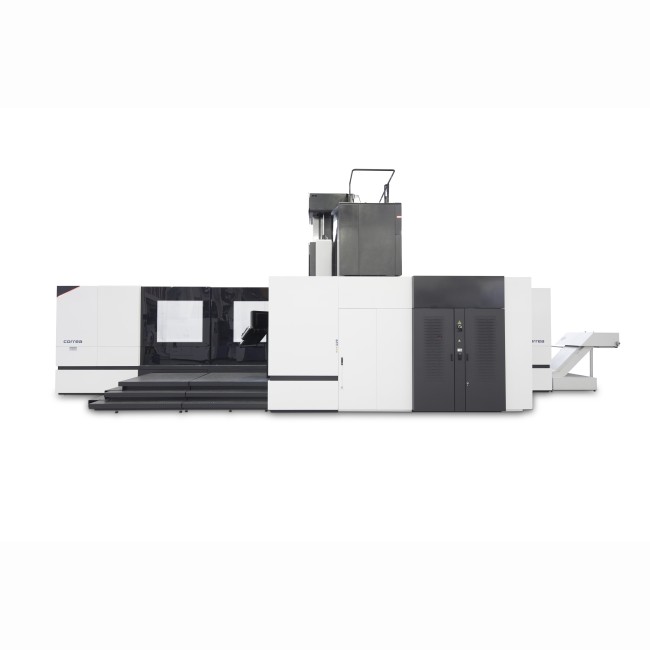

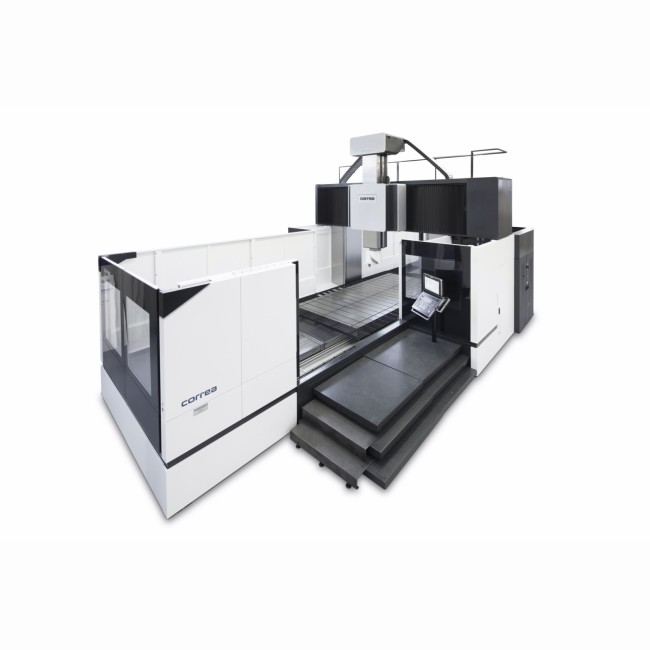

Fraiseuse banc fixe FOX W ( X: 3000 à 8000 / Y: 3000 à 4250 / Z: 1000 à 1750)

CORREA - Fraiseuse banc fixe FOX W ( X: 3000 à 8000 / Y: 3000 à 4250 / Z: 1000 à 1750)

Désignation : Fraiseuse banc fixe FOX W ( X: 3000 à 8000 / Y: 3000 à 4250 / Z: 1000 à 1750)

Référence DMO :

Marque : CORREA

Neuf

Sur commande

DESCRIPTIF

La fraiseuse CORREA de la gamme FOX W combine la grande capacité d’ébauche classique et une précision d’usinage à très gros rendement, en étant contrôlée en temps réel la température dans l’axe Z.

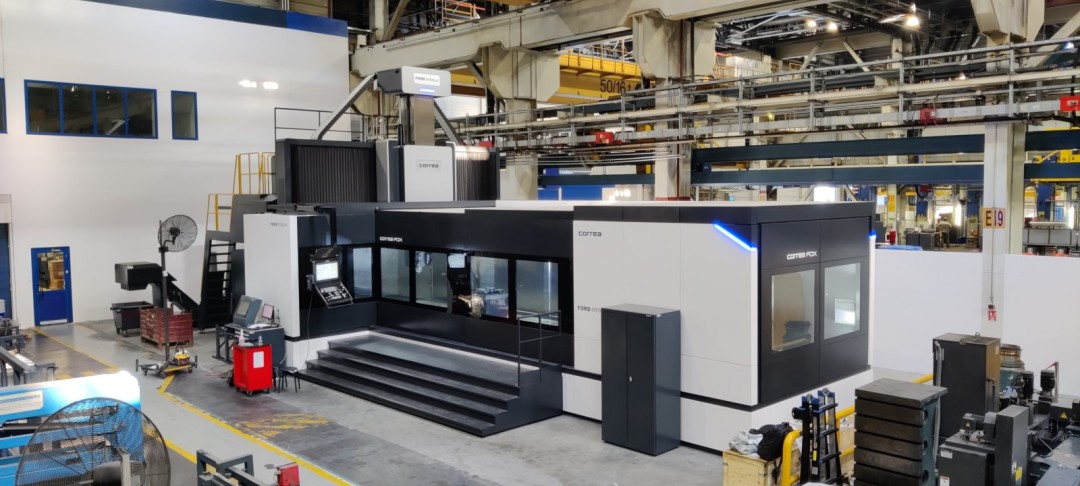

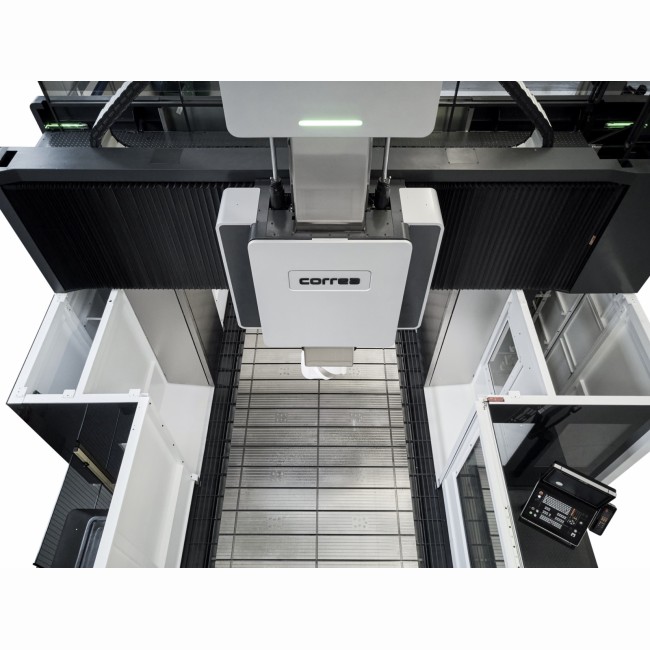

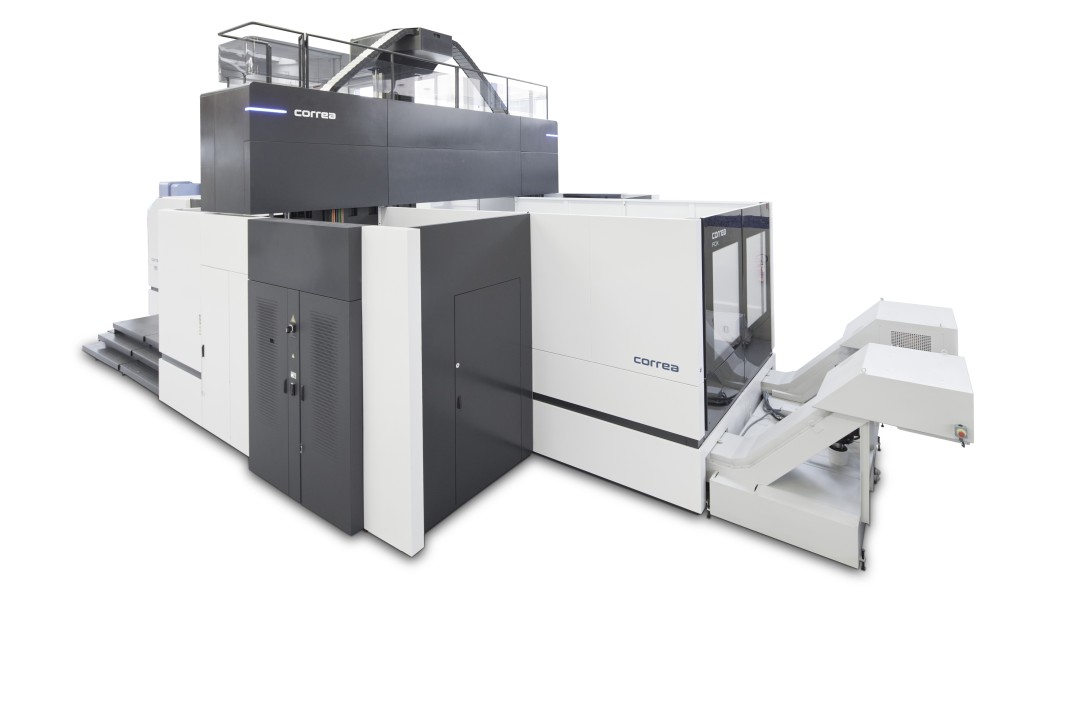

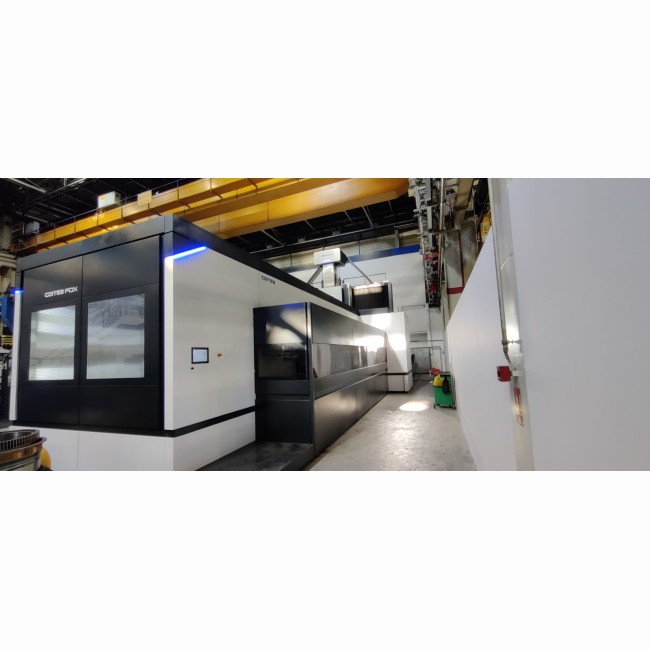

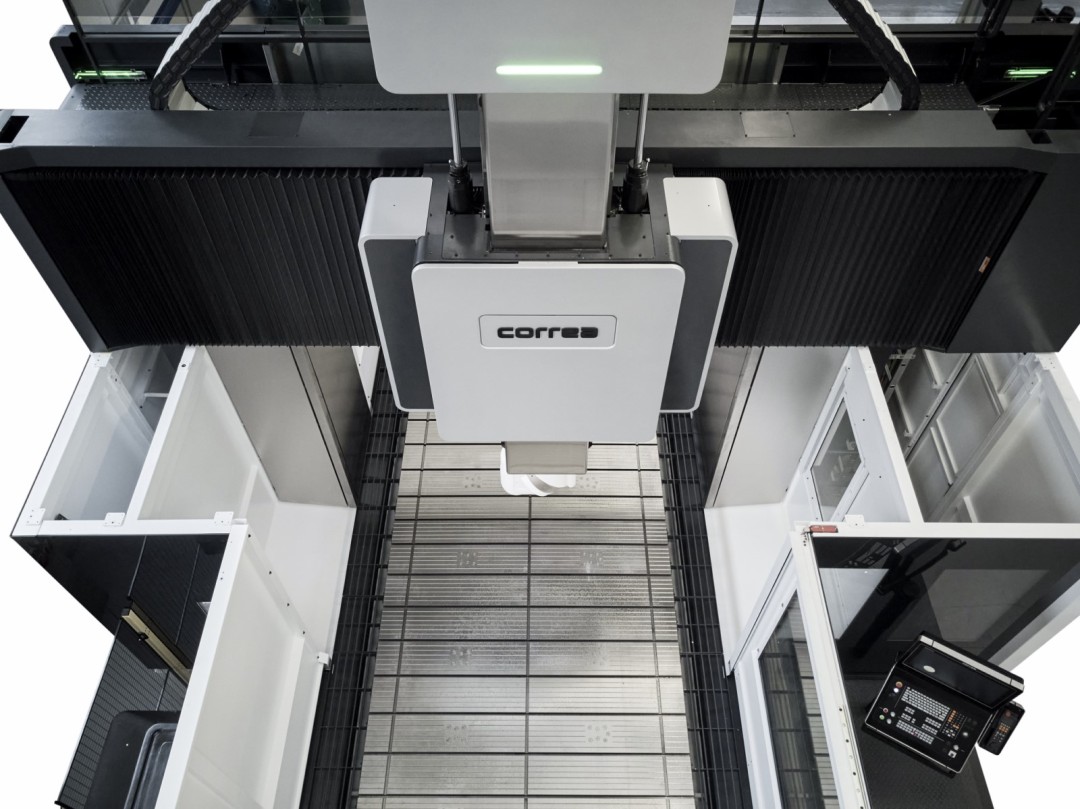

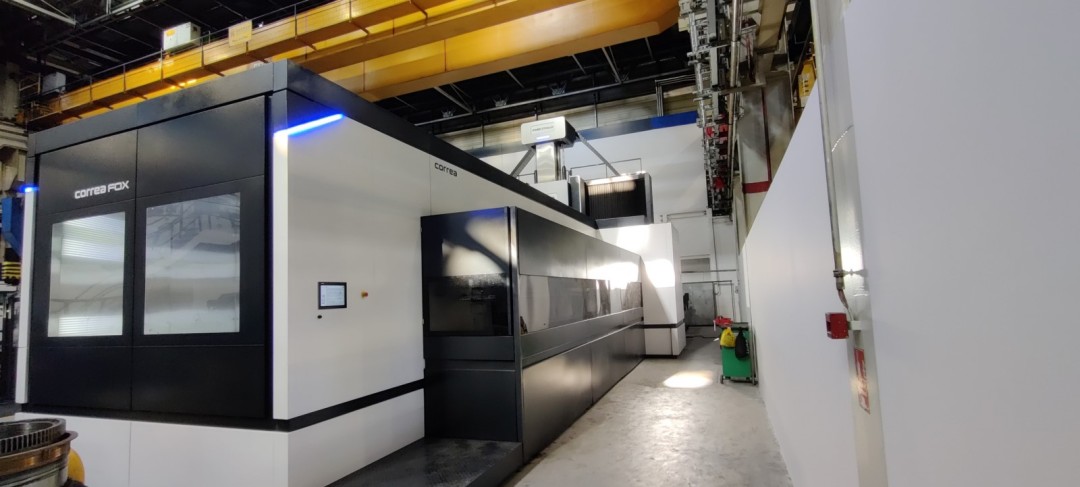

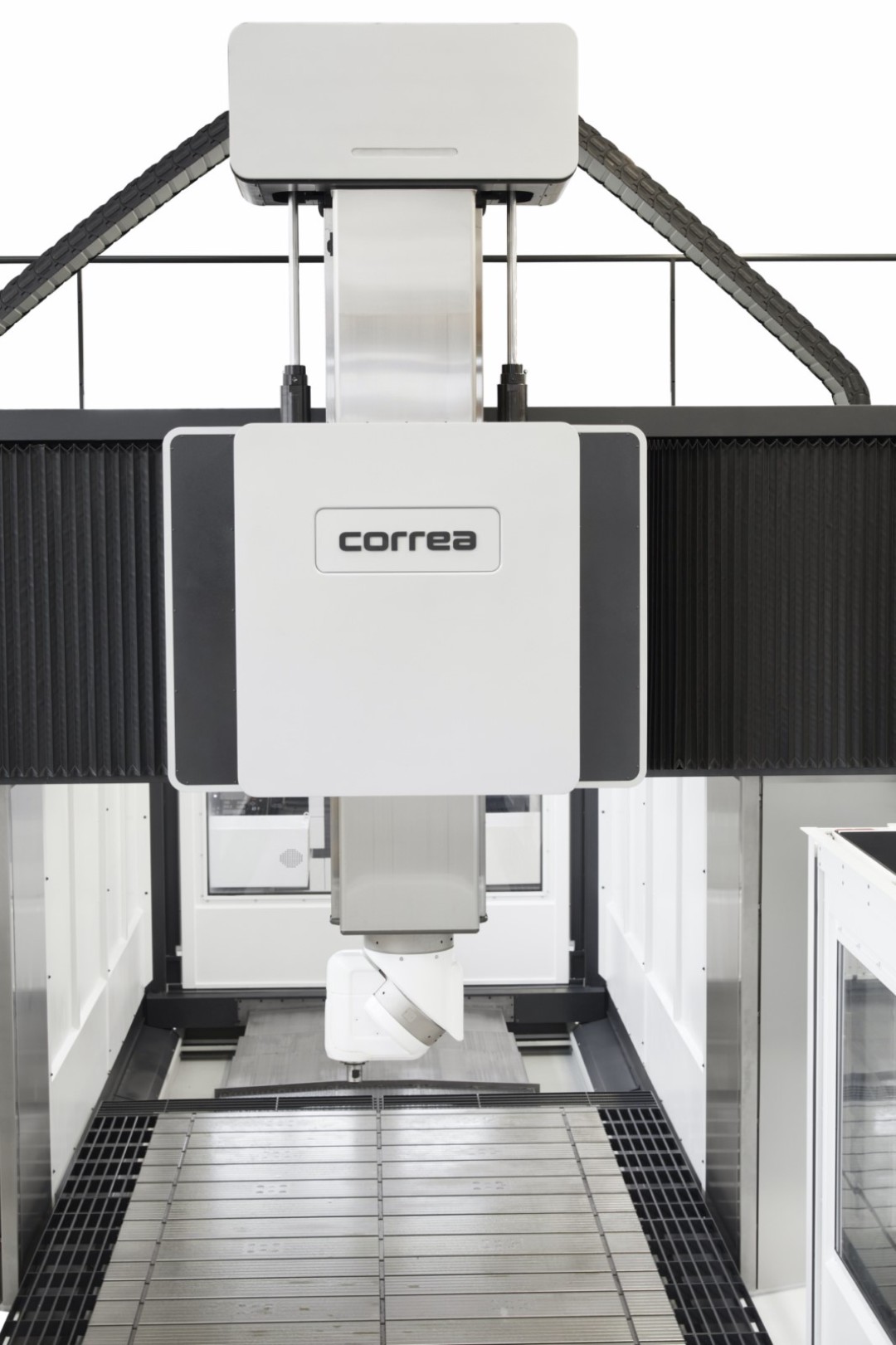

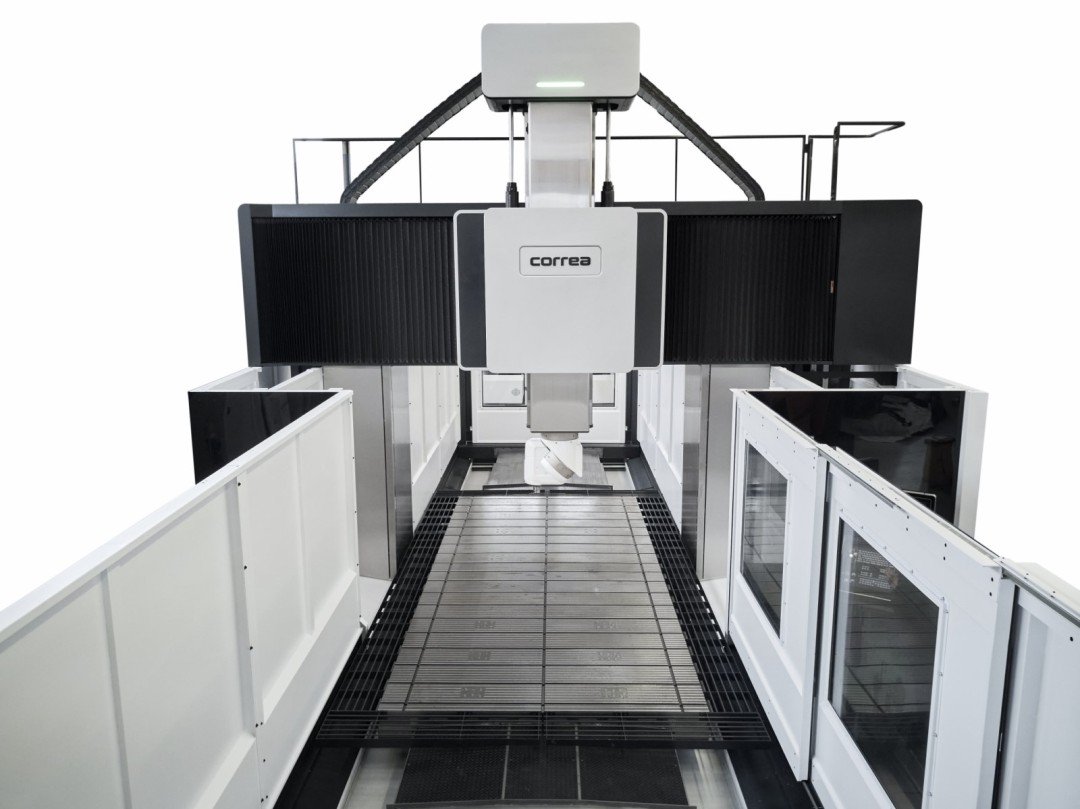

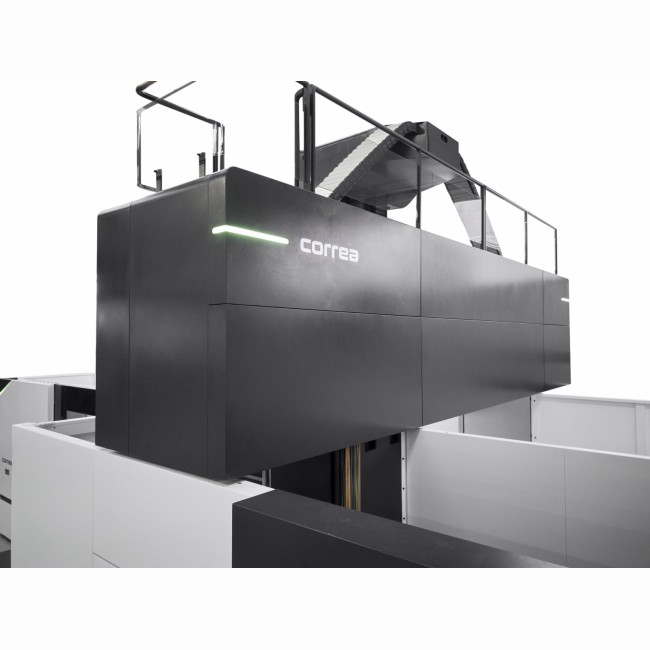

La machine FOX W représente le concept de fraiseuse hautes performances à portique mobile - W.

Sa conception structurelle et sa thermosymétrie, alliées à un axe W unique sur le marché, font de cette machine la solution idéale pour traiter les usinages de grand volume, tout en conservant un haut niveau dynamique et une capacité élevée d'enlèvement de copeaux.

Equipements standards

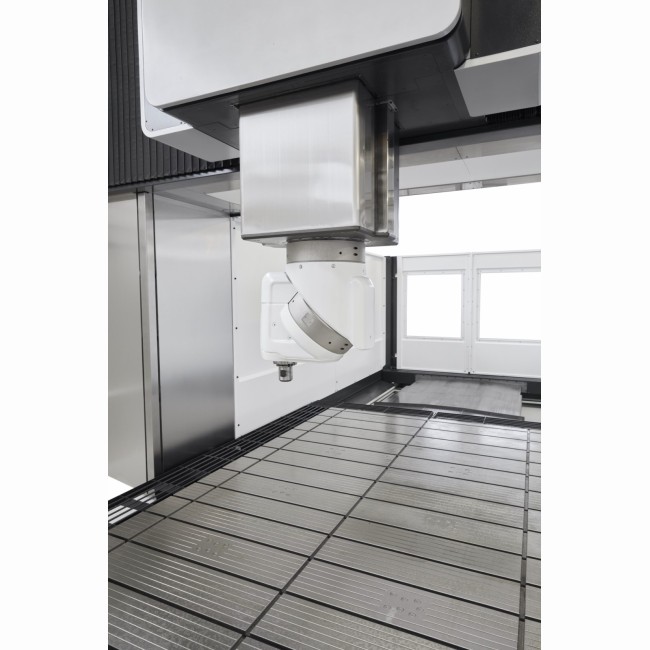

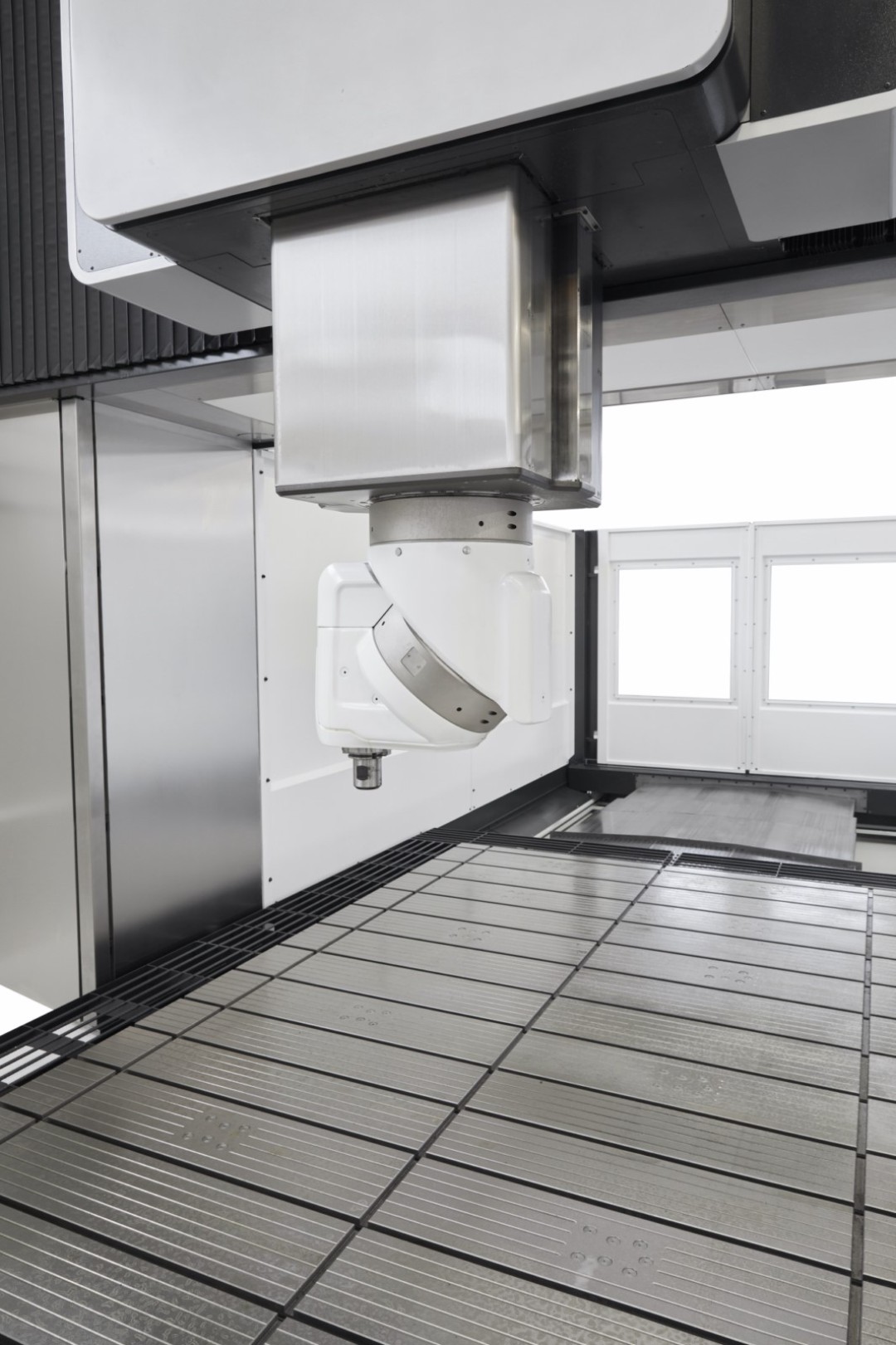

Tête de fraisage universelle automatique
Commande numérique Heidenhain ou Siemens
Manivelle électronique déportée
Armoire électrique climatisée
Glissières linéaires sur les axes X, Y
Glissière de friction réfrigérée sur l'axe Z
Règles de mesure sur les 3 axes
Lame d'éclairage de la zone de travail
Groupe hydraulique + groupe de froid
Air extérieur et intérieur à travers l'outil
Liquide d'arrosage extérieur avec lances réglables
Cartérisation périphérique
Module de télémaintenance

Equipements Optionnels

Large choix de têtes
VIXION 4.0
Palpeur pièce
Palpeur outils
Système changement automatique de têtes de fraisage
Magasin automatique de changement d'outils (30 / 40 / 60 ou 120 postes)
Magasin statique d'outils (6, 8 et 12 postes)
Pistolet de nettoyage à air ou à huile
Système de liquide d’arrosage avec filtre autonettoyant
Sondes de mesure d'outils et pièces
Plateau tournant
Zéro-point-système pour le changement rapide de pièce
Changement automatique de palette
Convoyeur à copeaux
Cartérisation intégrale
Arrosage centre broche

Caractéristiques techniques

	FOX W
COMMANDE NUMERIQUE (mm)	Heidenhain ou Siemens
COURSE (mm)	.
Course longitudinale X (mm)	3000 / 8000
Course transversale Y (mm)	3000 / 3750 / 4250 / 5000
Course verticale Z (mm)	1000 / 1500 / 1750
Course verticale W (mm)	1000 / 2000
TABLE	.
Surface (mm)	3500 / 8500 x 2000 / 2500 / 3000
Charges maxi admisible (T/m²)	15 / 25
BROCHE	.
Cone de la broche	ISO-50 Big Plus / HSK-100
Vitesse de rotation (Tr/min)	10.000 / 6000
Puissance (Kw)	42 / 37 / 52
Couple max à la broche (Nm)	620 / 1298 / 1375
AVANCES	.
Avance rapide (X/Y) (mm/min)	30
