KNUTH - UWF10 - 0011087

Désignation : UWF10

Référence DMO : 0011087

Marque : KNUTH

Occasion

En stock



   Fiche technique KNUTH - UWF10 - 0011087


Renseignements KNUTH - UWF10 - 0011087

DESCRIPTIF

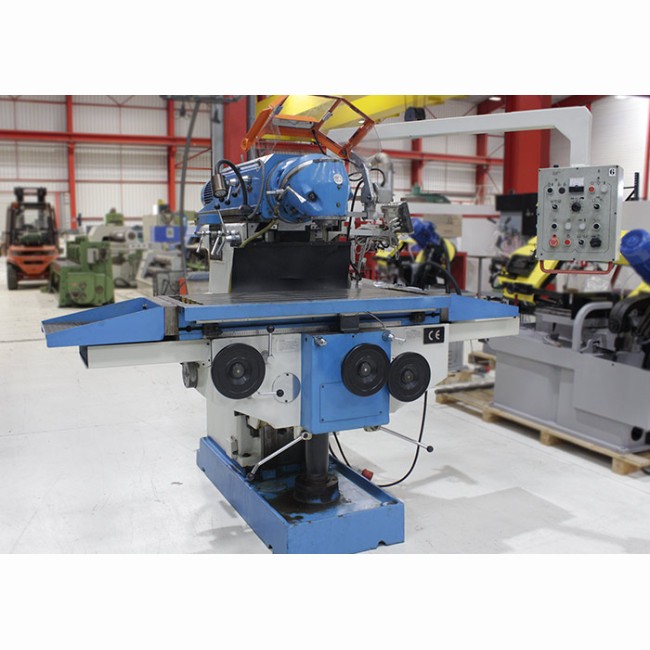

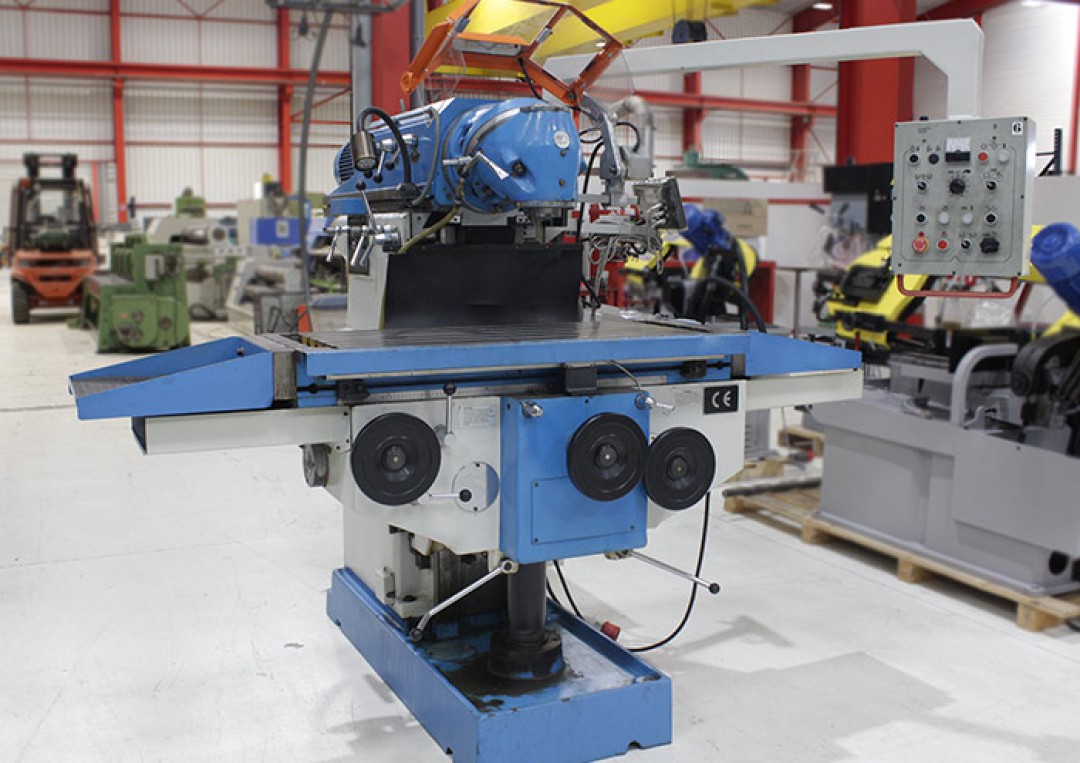

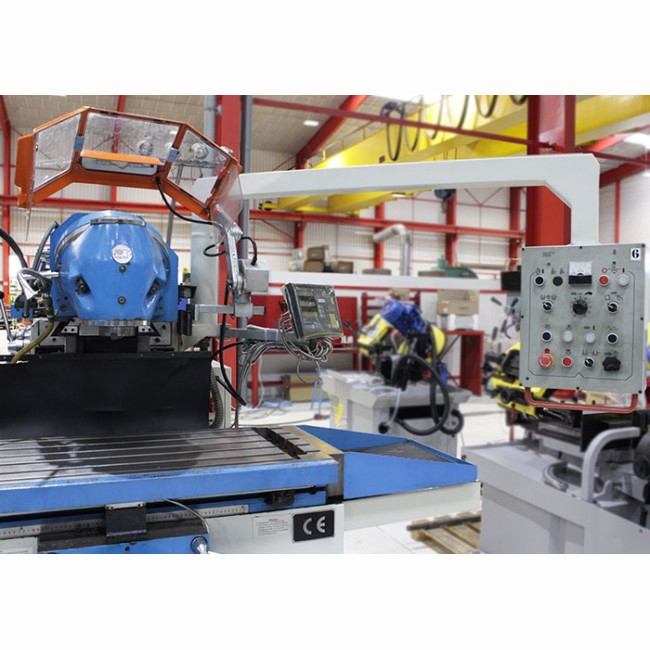

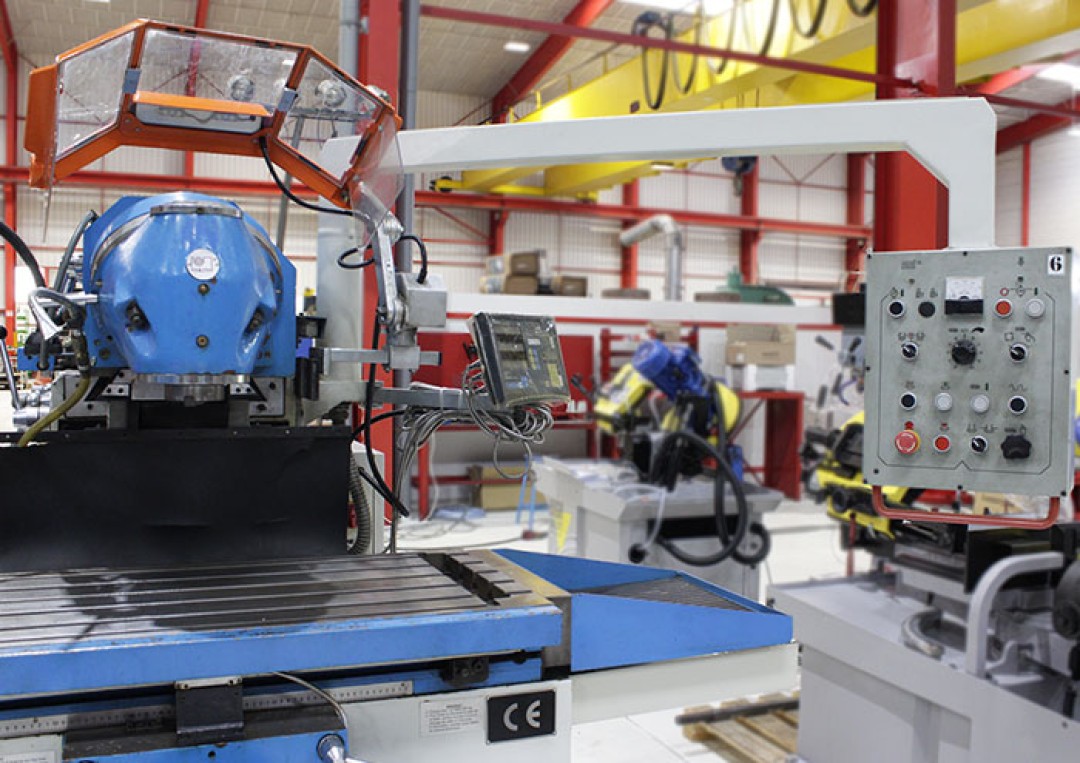

Fraiseuse conventionnelle d'occasion KNUTH type UWF 10

cette machine se caractérise par:

  • courses 900x650x450mm
  • servomoteurs pour les déplacements des axes X/Yet Z avec vriation en continue
  • large table de travail rainurée
  • Bâti en fonte largement dimensionné
  • Tête universelle type Huron avec 2 angles de rotation
  • Vis a billes sur les 3 axes précontraintes
  • Guidage prismatique sur les 3 axes revetus de thurcite type B

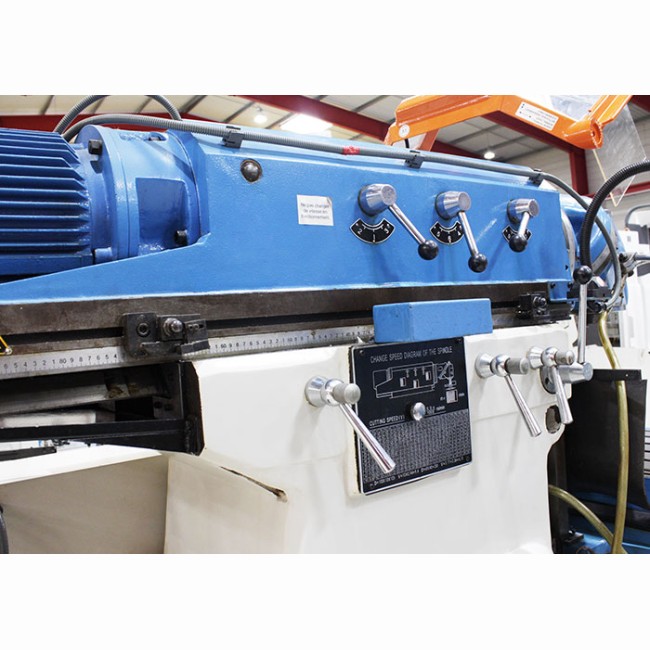

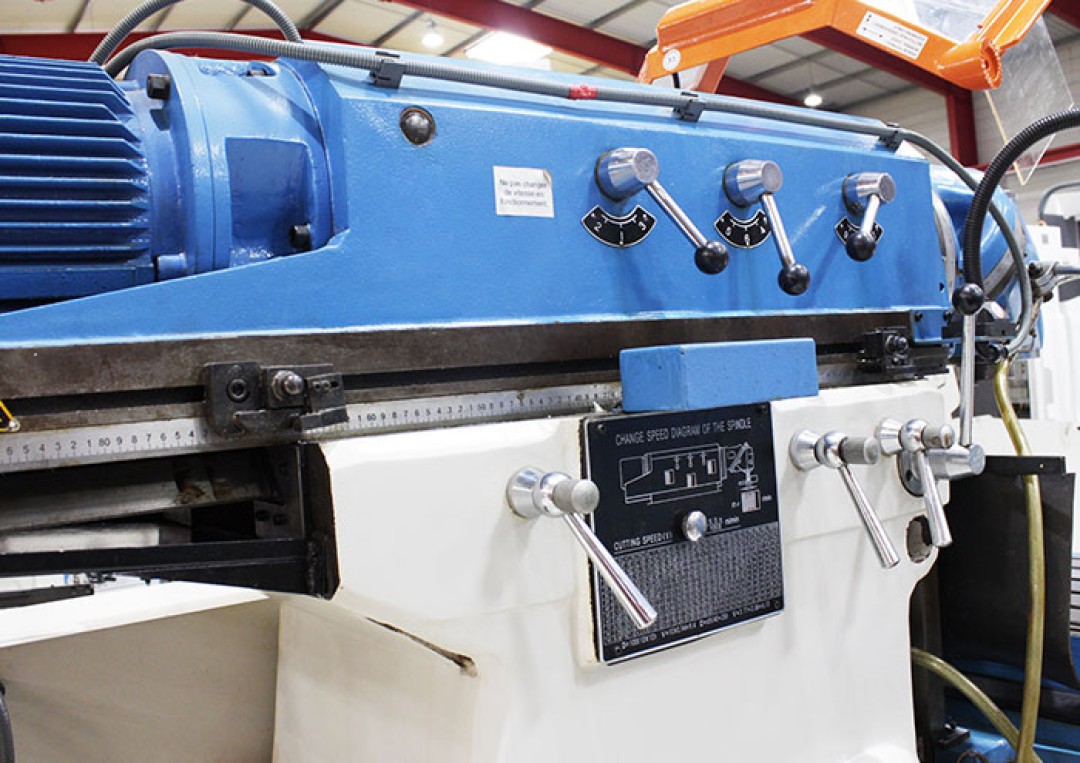

  • Boite de vitesse avec pignons trempés, nitrurés puis rectifiés

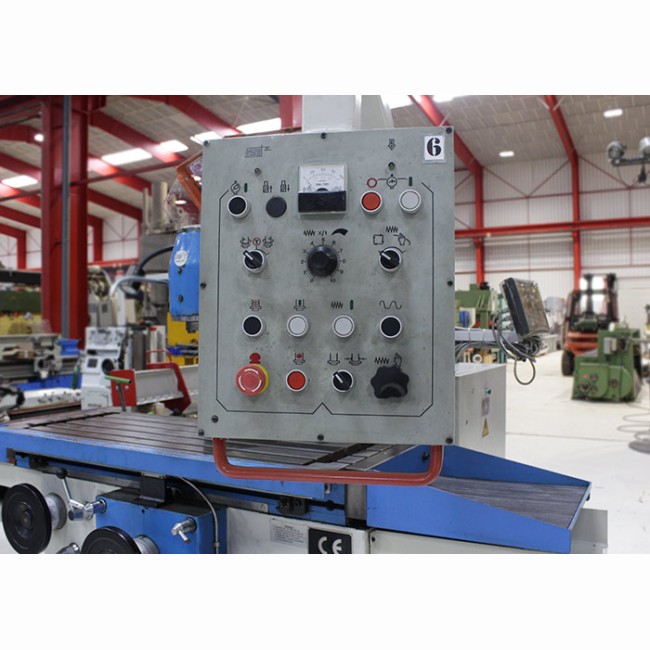

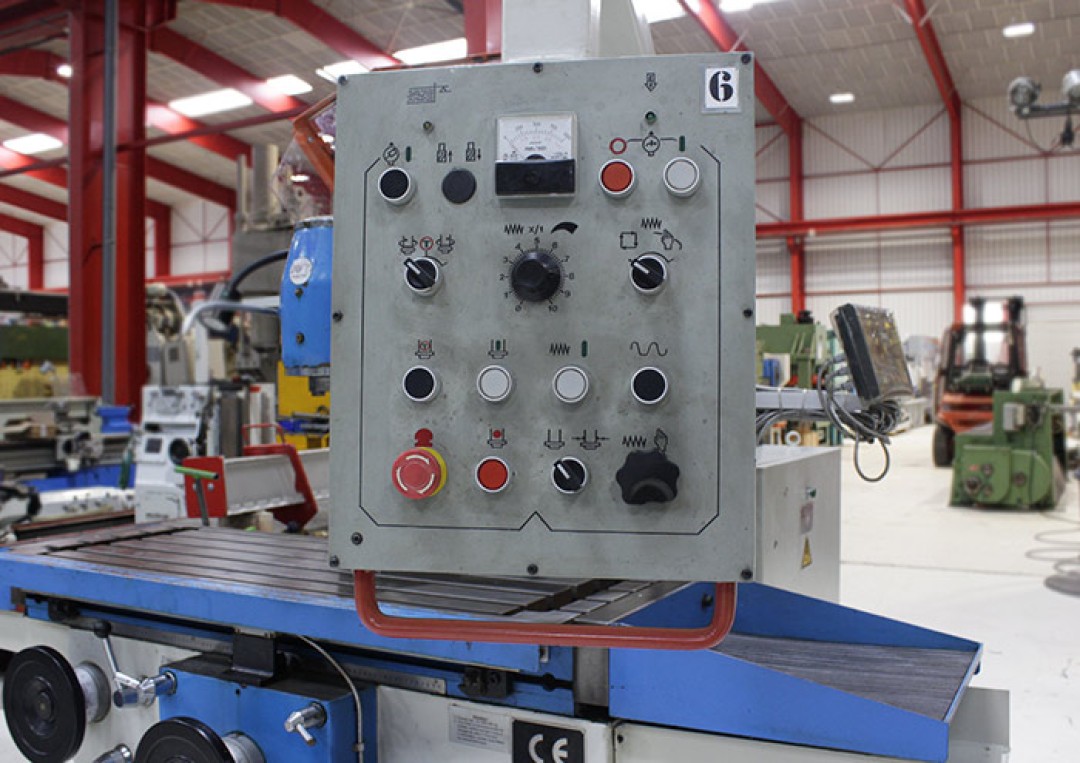

  • Pupitre de commande ergonomique montée sur potence
  • Graissage des axes centralisé

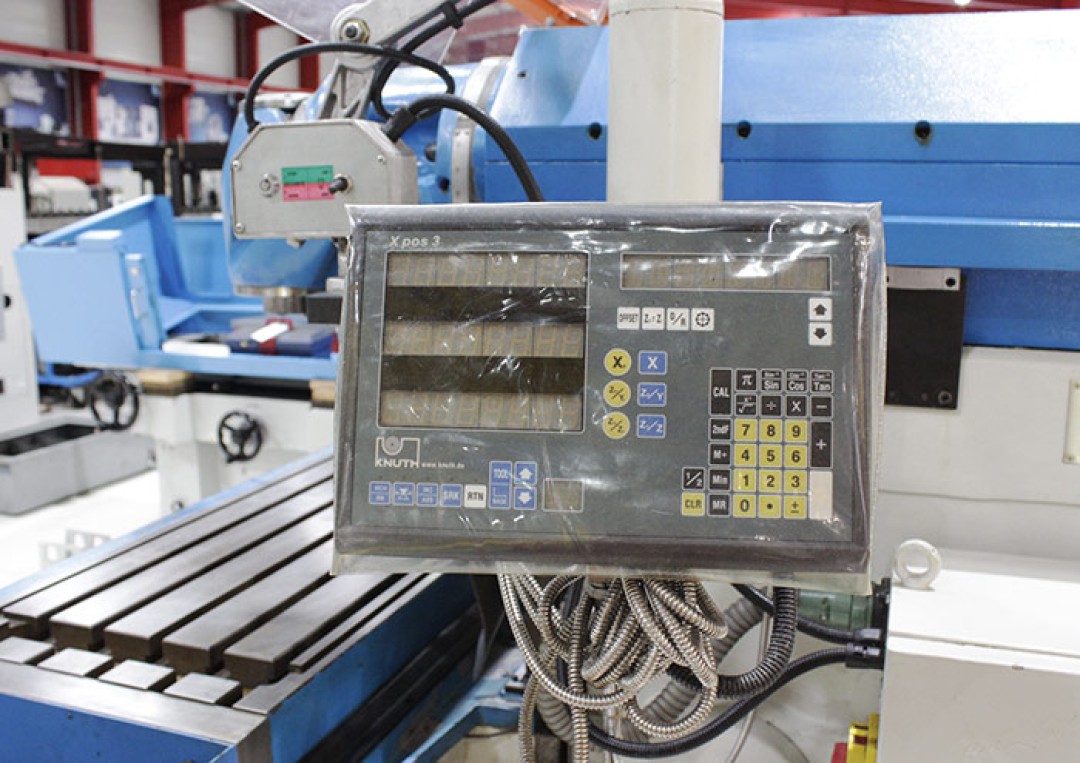

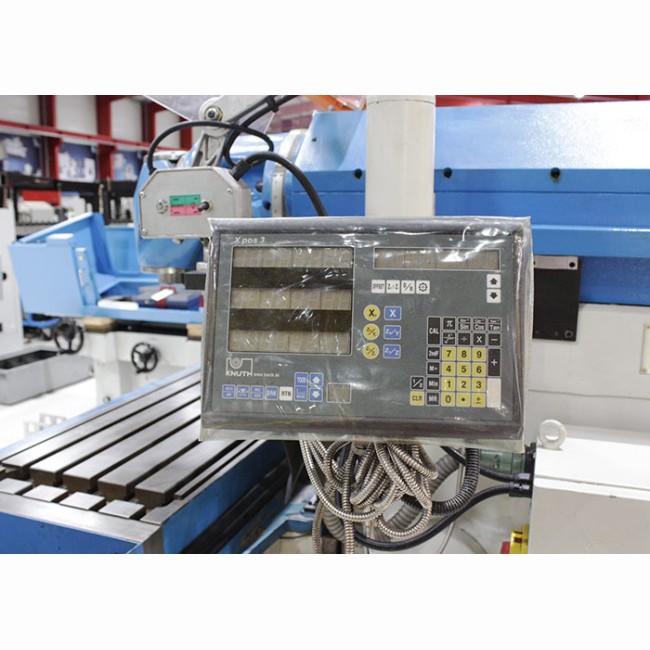

  • Visualisation 3 axes pour une utilisation plus aisée de la machine



Caractéristiques techniques

UWF10
Course longitudinale X (mm)900
Course transversale Y (mm)650
Course verticale Z (mm)450
Type console mobileoui
Surface de la table (mm)1235 x 460
Rainures (larg. x ecartement x nb.) (mm)18 x 80 x 5
Poids admissible sur la table (kg)800
Distance nez de broche / table (mm)50 à 500
Cône de la brocheSA40
Type de têteuniverselle type "Huron"
Vitesse de broche (tr/min)30 à 2050
Nombre de vitesses27
Puissance moteur de broche (Kw)5,5
Avances rapides (X/Y) (mm/min)2450
Installation électrique (Kw)380V - 3Ph
Année2011
Avances rapide (Z) (mm/min)1700
Avances de travail (X/Y) (mm/min)10 à 1000
Avances de travail (Z) (mm/min)6 à 640
Distance axe broche / bati (mm)63 à 713
Moteurs d'axesservo type DC

Equipements

UWF10
Variateur de vitesse d'avancesOui
Etau de fraisageen option
Panneau de commande sur potenceOui
Visualisation 3 axesOui
Cartérisation de la tête type parolaiOui

Données de la machine

UWF10
Encombrement (L x l x H) (mm)1940 x 2220 x 2115
Poids (kg)3000
