OLYMPIC - FO320V / FO600V

Désignation : FO320V / FO600V

Référence DMO :

Marque : OLYMPIC

Neuf

Sur commande



Brochure OLYMPIC - FO320V / FO600V    Fiche technique OLYMPIC - FO320V / FO600V


Renseignements OLYMPIC - FO320V / FO600V

DESCRIPTIF

Fraiseuse conventionnelle d'outillleur OLYMPIC type FO320V / FO600V.

Ces machines inspirées d'une deckel, reprennent à leur grande soeur, sa polyvalence, sa souplesse d'utilisation, son caractère universel et surtout sa qualité et précision.

Leurs courses respectives de 400x200x380 et 600x480x400 ainsi que leurs nombreux équipements, les rendent indispensables dans les ateliers de mécanique générale et de précision.

Ces machines se caractérisent par:

  • Un bâti en fonte de meehanite largement nervuré et stabilisé durant plusieurs mois pour libérer les contraintes mécaniques. Cela constitue la base de la stabilité et de la rigidité de cette machine
  • Les élements mécaniques tels que les tables et les pièces en translations sont trempés et rectifiés pour une précision d'utilisation et une durée de vie accrue de la machine
  • Une puissante motorisation de broche de 2,2Kw et 3.75
  • La transmission de la puissance de broche sur la plage de vitesse de 50 à 2000tr/min et de 40 à 2000tr/min est assurée par une boîte de vitesse mécanique avec pignons trempés et rectifiés
  • Une double broche (verticale et horizontale) en ISO40 DIN2080 monté sur des roulements de haute qualité SKF ou NSK avec une transmission par engrenages spiroconiques
  • La tête de fraisage verticale est orientable à 90° gauche et droite et est doté d'une course de 100mm. Le serrage des outils en broche est manuel
  • Les 3 axes sont pourvus de servomoteurs Yaskawa pour des virtesses de déplacement infiniment variable ainsi que d'un frein pour l'axe Z
  • Les déplacements des 3 axes linéaires sont réalisés par une vis a bille de précision précontrainte sur chaque axe. Cette technologie est particulièrement appréciée pour les fraisages combinés en X et Y et est d'une grande souplesse d'utilisation
  • Les glissières prismatiques sur les 3 axes sont trempées, rectifiées et recouvertes d'une thurcite type B permettant de réduire les frottement.
  • Le moteur de broche est équipé d'une protection thermique contre les surcharges pour une coupe immédiate en cas de probleme
  • Les Volants manuels de déplacements sur les 3 axes avec vernier gradués et débrayables
  • Les Joystick sur le pupitre de commande pour un déplacement motorisé
  • Un pupitre de commande centralisant les boutons et voyants ainsi que la visualisation de la position des 3 axes
  • Le Carter de protection téléscopique des axes X et Z
  • Un Large bac de récupération des huiles d'arrosage avec pompe de relevage
  • Une centrale de lubrification des axes automatiques pour préserver et prolonger la lonévité de la machine
  • Une lampe LED orientable en basse tension pour l'eclairage de la zone de travail
  • Une cartérisation de la table avec de nombreuse surface vitrée

olympmeca

Caractéristiques techniques

FO320VFO600V
Course longitudinale (manuel / automatique) (mm)400/385600/585
Course transverale (manuelle / automatique) (mm)200//185480/465
Course verticale (manuelle / automatique) (mm)380/365400/385
Course verticale de la tête (mm)100100
orientation de la tête (°)+/- 90°+/- 90°

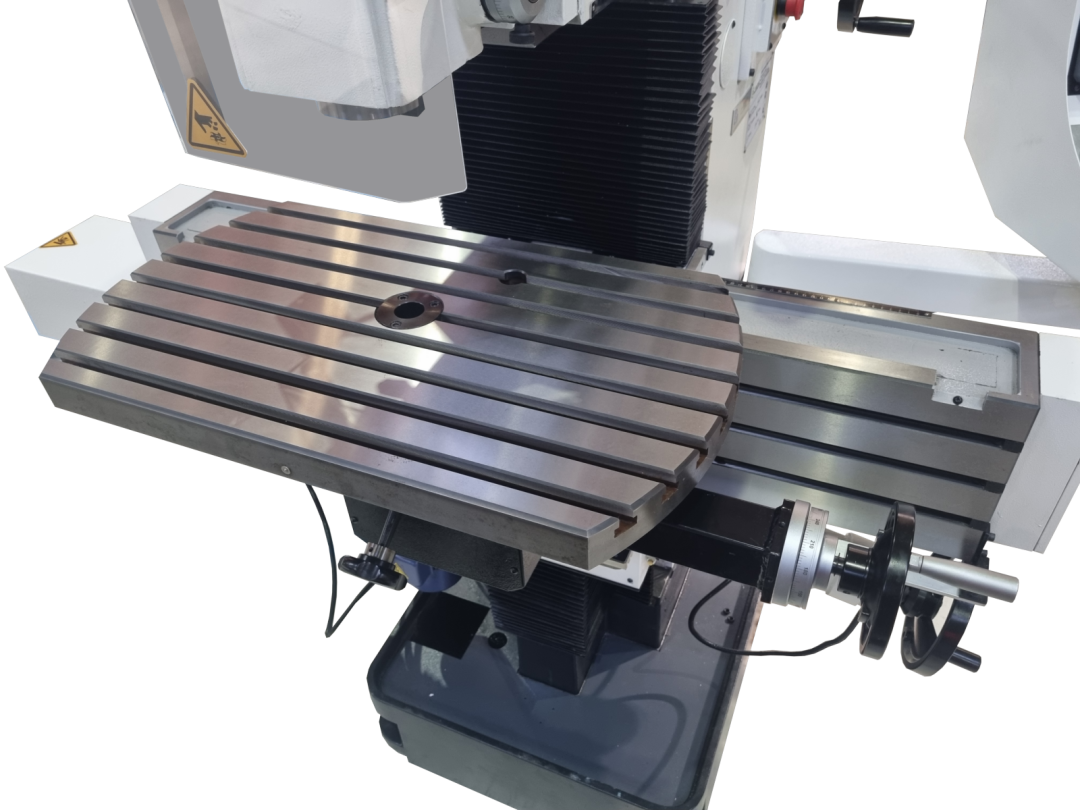

Dimension de la table de travail (mm)320 x 750500 x 900
Dimension de la table verticale (mm)
Rainures en té (larg x ecartement x nb) (mm)14 x 63 x 514 x 63 x 7
Rainures table verticale (larg. x ecart. X nb.) (mm)14 x 126 x 214 x 63 x 3
Charge admissible sur la table (kg)285360
Distance nez de broche / surface de la table (mm)65 à 45858 à 460
Distance axe broche / colonne (mm)280 à 485165 à 550
Cone de broche (broche verticale et horizontale)SA40SA40
Vitesse de rotation de la broche (tr/min)50 à 200040 à 2000
Nombre de vitesses1218
Puissance du moteur de broche (Kw)2.23.75
Vitesses d'avances de travail (mm/min)8 à 45010 à 450
Vitesses d'avances rapides (mm/min)10001200
Puissance du moteur des avances (Kw)0.350.75
Dimensions machine Lxlxh (mm)1200 x 1300 x 18001500 x 1800 x 1950
Poids (kg)11801450

Equipements

FO320VFO600V
Bâti en fonte de meehaniteStandardStandard
Tête type Deckel à cabestan, orientable, avec transmission par boîte de vitesseStandardStandard
Guidage queue d’aronde sur les axes (carré pour le Z de la FO600V)StandardStandard
Vis à billes sur les axes Y et TStandardStandard
Variateur de vitesse d’avances X/Y/Z + JoystickStandardStandard
Pompe d’arrosageStandardStandard
Éclairage basse tensionStandardStandard
Graissage centraliséStandardStandard
Visualisation 3 axes avec règles en verreStandardStandard
Serrage automatique de l’outilEn optionEn option
Carter de protection en inox de l’axe ZEn optionEn option
Outillage de fraisage (etau / cone / pinule, jauge…)En optionEn option
Machine avec automate programmable ( NC ) ou commande numérique ( CNC )En optionEn option
