OLYMPIC - MU1000-MU1500

Désignation : MU1000-MU1500

Référence DMO :

Marque : OLYMPIC

Neuf

Sur commande



Brochure OLYMPIC - MU1000-MU1500    Fiche technique OLYMPIC - MU1000-MU1500


Renseignements OLYMPIC - MU1000-MU1500

DESCRIPTIF

Gamme de fraiseuses conventionnelles OLYMPIC type MU1000 / MU1250 / MU1500

     Machines-outils de production, ces fraiseuses sont particulièrement adaptées pour le remplacement des fraiseuses HURON type NU3, NU4, MU5 les DUFOUR 250 et les GAMBIN 3M par exemple.

     Très polyvalente, rigide et souple, les machines de cette gamme se caractérise par :

  • Un bati en fonte de méhanite stabilisé sur lequel sont usinés des glissières prismatiques. la transmissions des mouvement est assurée par des vis à billes (50 mm pour la plus petite de la gamme)

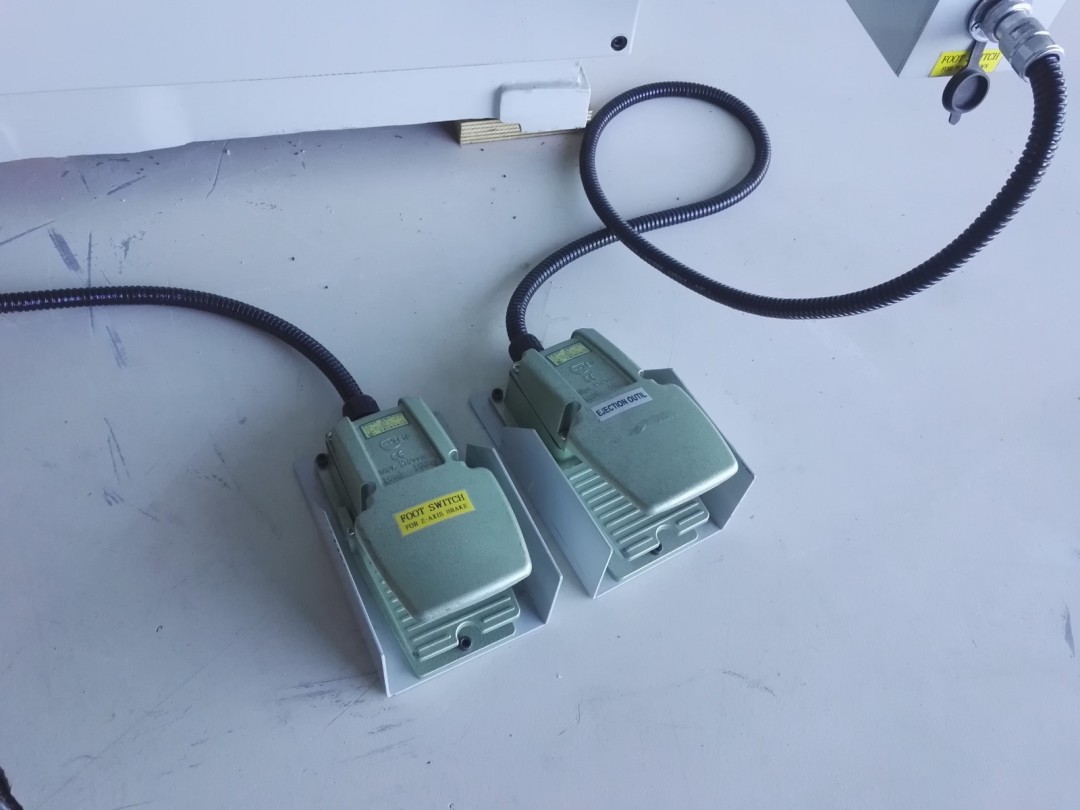

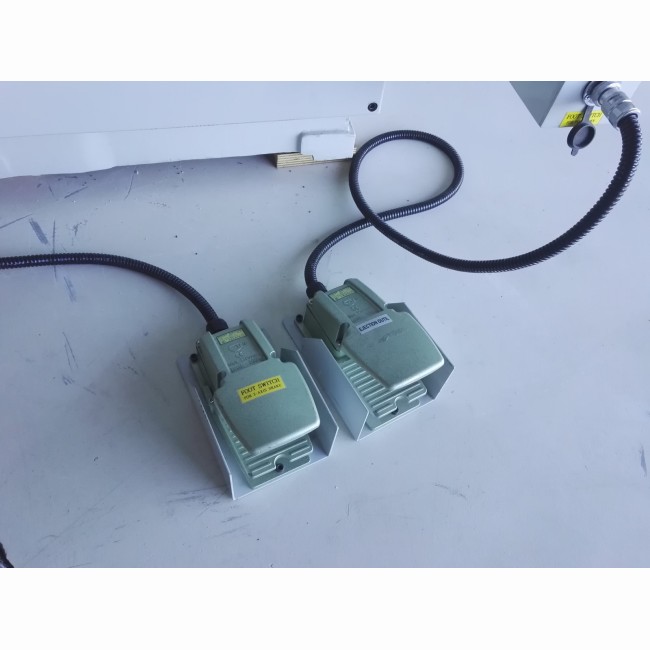

  • Ces fraiseuses reçoivent une tête type HURON dite "tête universelle" à denture spyrocônique sur laquelle nous avons monté un dispositif automatique de serrage hydraulique du porte outil. La tête en SA40 ou 50 qui équipe cette fraiseuse permet de travailler sans claquements dès que celle-ci enlève du copeaux.Il en résulte plus de confort d'utilisation et de meilleurs états de surface. C'est avant tout une conception permettant de gros enlèvement de copeaux.
  • L' axe vertical est sur la tête les deux autres sur la table, par conséquent la table reste toujours à la même hauteur , le confort d' utilisation s'en trouve largement supérieur.
  • Pour faciliter son entretien, nous l' avons pourvu d' un système de graissage centralisé.
  • Le moteur de broche de 5,5Kw couplé à une  boite de vitesse mécanique permet d'obtenir des avances généreuses
  • Les avances sont pilotées par un variateur et la lecture des déplacements se fait sur des règles linéaires insensibles à la dilatation d'ou une grande précision.
  • Cette machine saura vous satisfaire tant elle est maniable, précise et puissante.

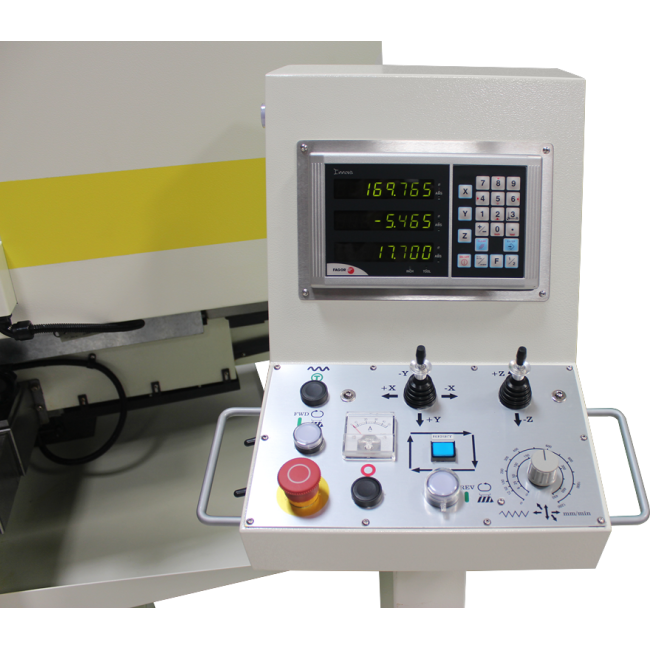

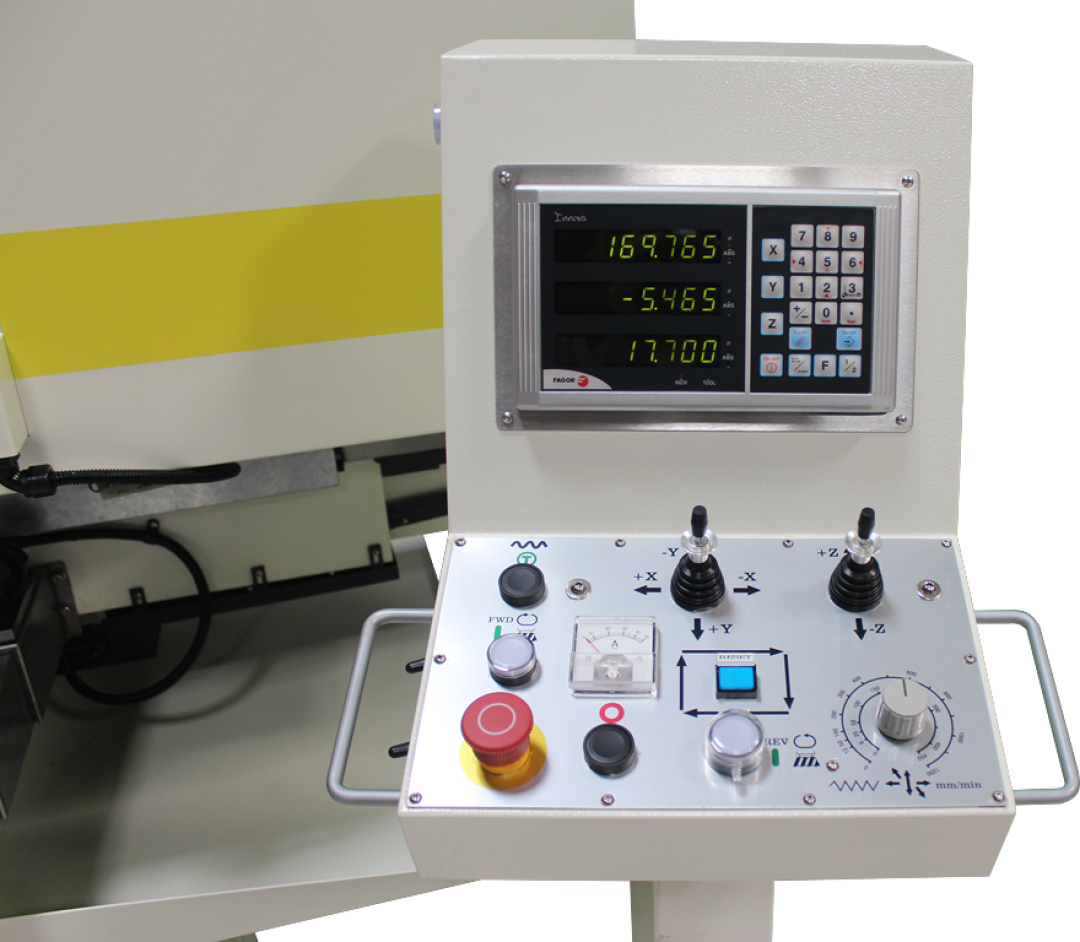

  • Cette machine est visualisée avec un compteur et regles de mesures fagor
  • Pour améliorer la précision et la fiabilité de la machine, les vis des axes sont ses vis a billes et non pas des vis trapézoidales comme la plupart des fraiseuses



Caractéristiques techniques

MU1000MU1250MU1500
Course longitudinale X (mm)100012501500
Course transversale Y (mm)540 (opt 700)540 (opt 700)540 (opt 700)
Course verticale Z (mm)430 (opt 550)470 (opt 550)470 (opt 550)
Surface de la table (mm)1500 x 3601800 x 4001800 x 450
Rainures (larg. x ecartement x nb.) (mm)18x80x418x80x418x80x4
Poids admissible sur la table (kg)80010001000
Distance nez de broche / table (mm)90 à 52050 à 52050 à 520
Distance axe broche / colonne (mm)500500500
Type de têteUniverselle UniverselleUniverselle
Cône de la brocheSA40 ou SA50SA40 ou SA50SA40 ou SA50
Vitesse de broche (tr/min)40 à 175040 à 175040 à 1750
Nombre de vitesses121212
Puissance moteur de broche (Kw)5,55,55,5
Type de transmissionBoite de vitesseBoite de vitesseBoite de vitesse
Avances rapides X et Y (mm/min)200020002000
Avance rapide Z (mm/min)700700700
Avances de travail X et Y (mm/min)16 à 120016 à 120016 à 1200
Avance de travail Z (mm/min)8 à 4508 à 4508 à 450
Puissance des moteurs d'avances (Kw)1.51.51.5
Dimensions L x l x H (mm)2050 x 2535 x 18003000 x 2535 x 18303250 x 2535 x 1830
Poids (kg)290032003350

Equipements

MU1000MU1250MU1500
Bâti en fonte de meehanite largement dimensionnéStandardStandardStandard
Larges guidages prismatiques sur les axes X , Y et ZStandardStandardStandard
Tête universelle type Huron avec denture spyro-coniqueStandardStandardStandard
Table à hauteur fixeStandardStandardStandard
Graissage centraliséStandardStandardStandard
Variateur de vitesse d’avances X/Y/ZStandardStandardStandard
Pompe d’arrosageStandardStandardStandard
ÉclairageStandardStandardStandard
Commande de déplacement X, Y et Z par JoystickStandardStandardStandard
Boîte de vitesse mécaniqueStandardStandardStandard
Visualisation 3 axesEn optionEn optionEn option
Commande numérique, FANUC HEIDENHAIN, FAGOREn optionEn optionEn option
Vis à billes sur les 3 axesEn optionEn optionEn option
Serrage hydraulique de l’outilEn optionEn optionEn option
Carter de protection télescopique X/YEn optionEn optionEn option
Moteur de broche 7,5 ou 11KwEn optionEn optionEn option
Variateur de vitesse de brocheEn optionEn optionEn option
Vitesse de broche 2000 ou 2500tr/minEn optionEn optionEn option
Outillage de fraisage (étau, cône, pinule, jauge …)En optionEn optionEn option
Pupitre déportéEn optionEn optionEn option
