OLYMPIC - MU1600/MU2000

Désignation : MU1600/MU2000

Référence DMO :

Marque : OLYMPIC

Neuf

Sur commande



Brochure OLYMPIC - MU1600/MU2000    Fiche technique OLYMPIC - MU1600/MU2000


Renseignements OLYMPIC - MU1600/MU2000

DESCRIPTIF

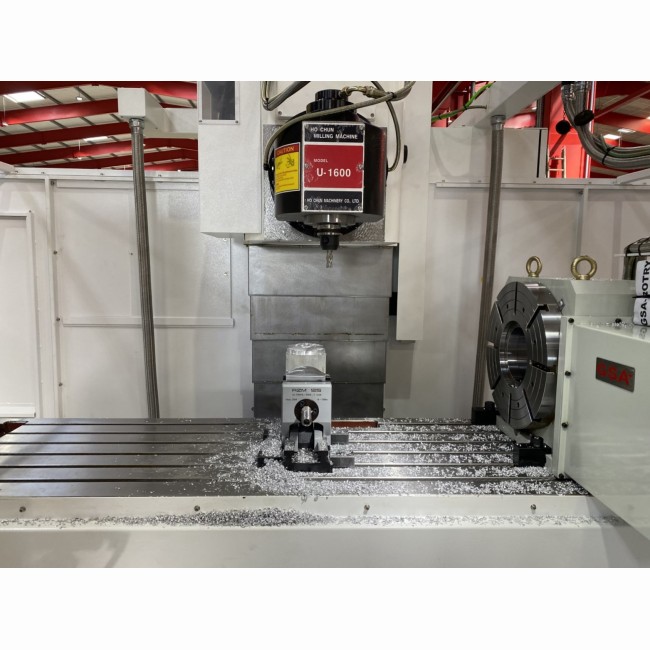

Gamme de fraiseuses conventionnelles OLYMPIC type MU1600 / MU2000

     Machines-outils de production, ces fraiseuses sont particulièrement adaptées pour le remplacement des fraiseuses HURON type PU et les GAMBIN DB.

     Très polyvalente, rigide et souple,cette fraiseuse vous permettra de réaliser vos opérations de fraisage sur des pièces de grand volume.

     Les machines de cette gamme se caractérise par :

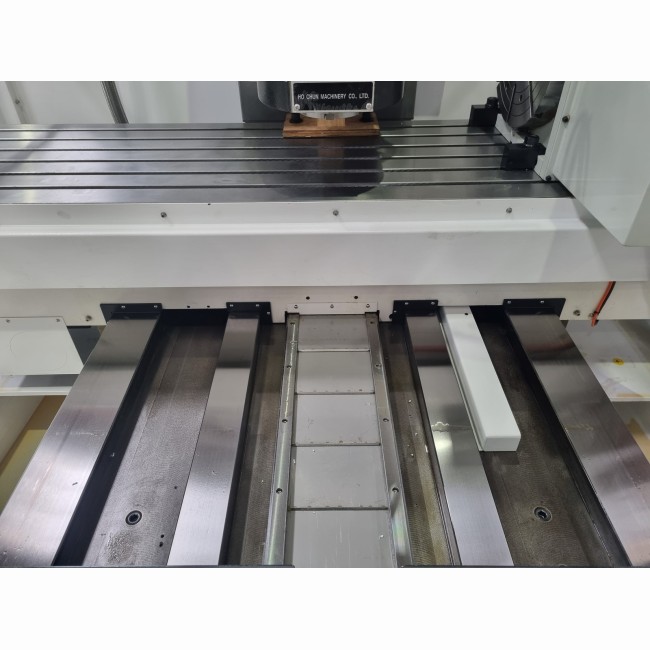

  • Un bati en fonte de méhanite stabilisé sur lequel sont usinés des glissières prismatiques. la transmissions des mouvement est assurée par des vis à billes (50 mm pour la plus petite de la gamme)

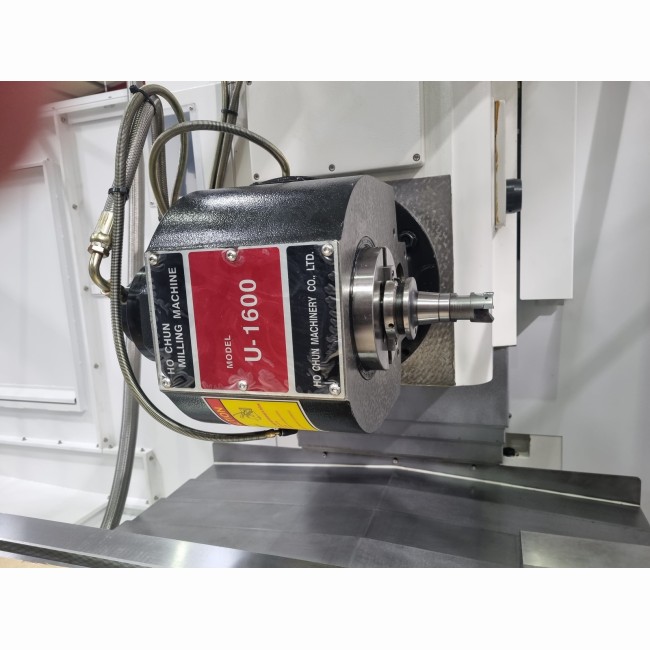

  • Ces fraiseuses reçoivent une tête type HURON dite "tête universelle" à denture spyrocônique sur laquelle nous avons monté un dispositif automatique de serrage hydraulique du porte outil. La tête en SA50 qui équipe cette fraiseuse permet de travailler sans claquements dès que celle-ci enlève du copeaux.Il en résulte plus de confort d'utilisation et de meilleurs états de surface. C'est avant tout une conception permettant de gros enlèvement de copeaux.
  • L' axe vertical est sur la tête les deux autres sur la table, par conséquent la table reste toujours à la même hauteur , le confort d' utilisation s'en trouve largement supérieur.
  • Pour faciliter son entretien, nous l' avons pourvu d' un système de graissage centralisé.
  • Le moteur de broche de 11Kw couplé à une  boite de vitesse mécanique permet d'obtenir des avances généreuses
  • Les avances sont pilotées par un variateur et la lecture des déplacements se fait sur des règles linéaires insensibles à la dilatation d'ou une grande précision.
  • Cette machine saura vous satisfaire tant elle est maniable, précise et puissante.
  • Cette machine est visualisée avec un compteur et regles de mesures fagor
  • Pour améliorer la précision et la fiabilité de la machine, les vis des axes sont des vis a billes et non pas des vis trapézoidales comme la plupart des fraiseuses
  • Il est possible d'équiper les fraiseuses type MU d'une commande numérique (FANUC, HEINDENHAIN, FAGOR)



Caractéristiques techniques

MU1600MU2000
Course longitudinale X (mm)16002000
Course transversale Y (mm)710710
Course verticale Z (mm)710 (opt 760)710 (opt 760)
Surface de la table (mm)540 x 2200600 x 2600
Rainures (larg. x ecartement x nb.) (mm)18 x 80 x 6018 x 80 x 60
Poids admissible sur la table (kg)15001500
Distance nez de broche / table (mm)50 à 76050 à 760
Distance axe broche / colonne (mm)750750
Type de têteUniverselle Universelle
Cône de la brocheSA50SA50
Vitesse de broche (tr/min)120 à 1500120 à 1500
Nombre de vitesses88
Puissance moteur de broche (Kw)1111
Type de transmissionBoite de vitesseBoite de vitesse
Avances rapides X et Y (mm/min)20002000
Avance rapide Z (mm/min)700700
Avances de travail X et Y (mm/min)16 à 120016 à 1200
Avance de travail Z (mm/min)8 à 4508 à 450
Puissance des moteurs d'avances (Kw)2.22.2
Dimensions L x l x H (mm)2850x3060x2700000x3060x2700
Poids (kg)65009500

Equipements

MU1600MU2000
Bâti en fonte de meehanite largement dimensionnéStandardStandard
Tête universelle type Huron avec denture spyro-coniqueStandardStandard
Table à hauteur fixeStandardStandard
Graissage centraliséStandardStandard
Variateur de vitesse d’avances X/Y/ZStandardStandard
Pompe d’arrosageStandardStandard
ÉclairageStandardStandard
Commande de déplacement X, Y et Z par JoystickStandardStandard
Pupitre suspenduStandardStandard
Vis à billes sur les 3 axesStandardStandard
Boîte de vitesse mécaniqueStandardStandard
Visualisation 3 axesEn optionEn option
Commande numérique, FANUC HEIDENHAIN, FAGOREn optionEn option
Serrage hydraulique de l’outilEn optionEn option
Carter de protection télescopique X/YEn optionEn option
Moteur de broche 15KwEn optionEn option
Variateur de vitesse de brocheEn optionEn option
Vitesse de broche 2000 ou 2500tr/minEn optionEn option
Outillage de fraisage (étau, cône, pinule, jauge …)En optionEn option
