ARROW - Type FU1000G - 10954

Désignation : Type FU1000G

Référence DMO : 10954

Marque : ARROW

Neuf

En stock



Brochure ARROW - Type FU1000G - 10954    Fiche technique ARROW - Type FU1000G - 10954


Renseignements ARROW - Type FU1000G - 10954

DESCRIPTIF

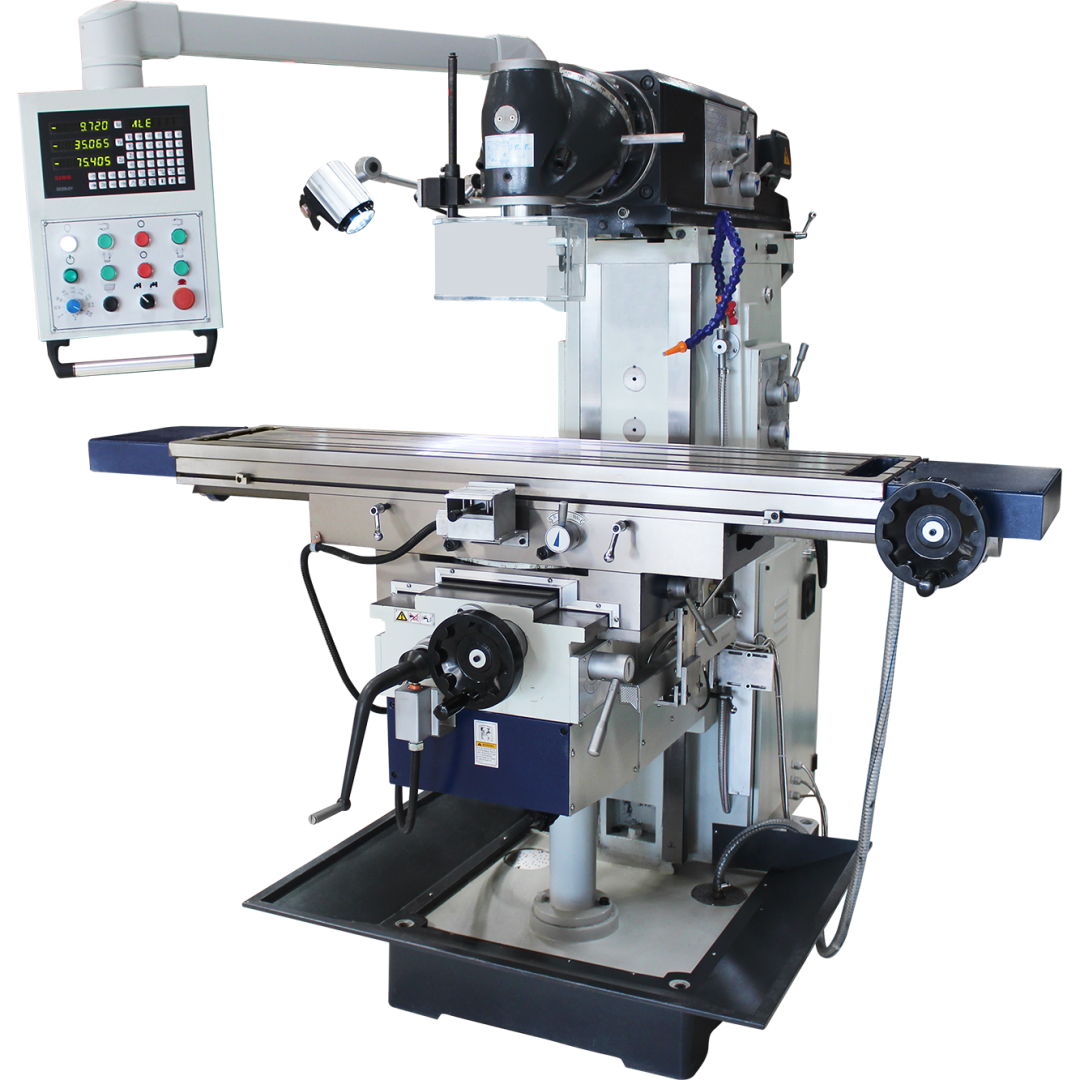

Fraiseuse  conventionnelle neuve ARROW  - Type FU1000G

     Compacte, rigide et puissante, cette machine est l’outil idéal pour la fabrication unitaire ou petites séries de pièces de mécanique générale.

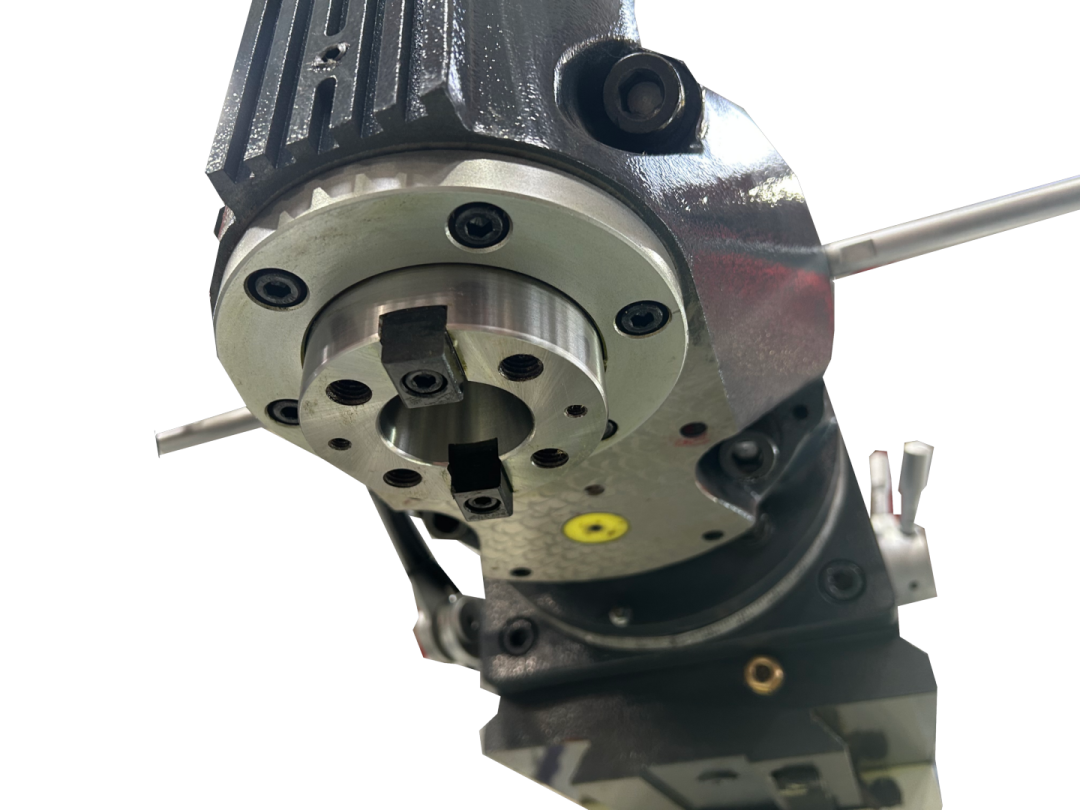

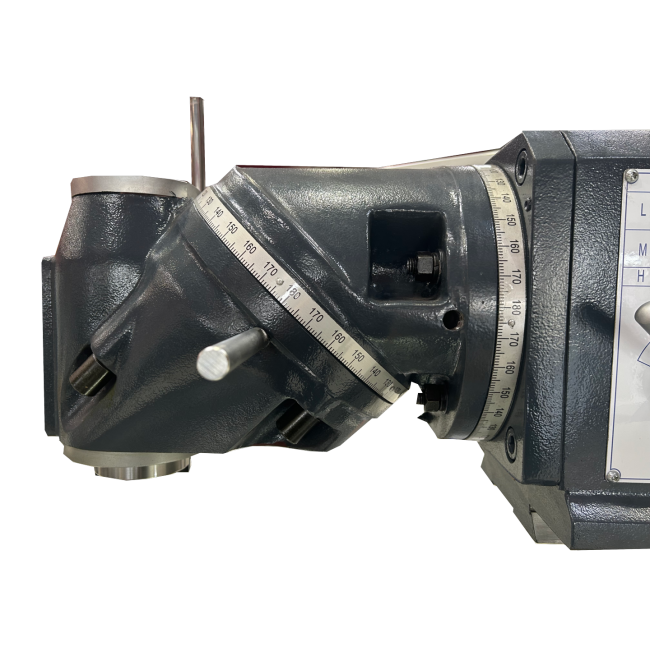

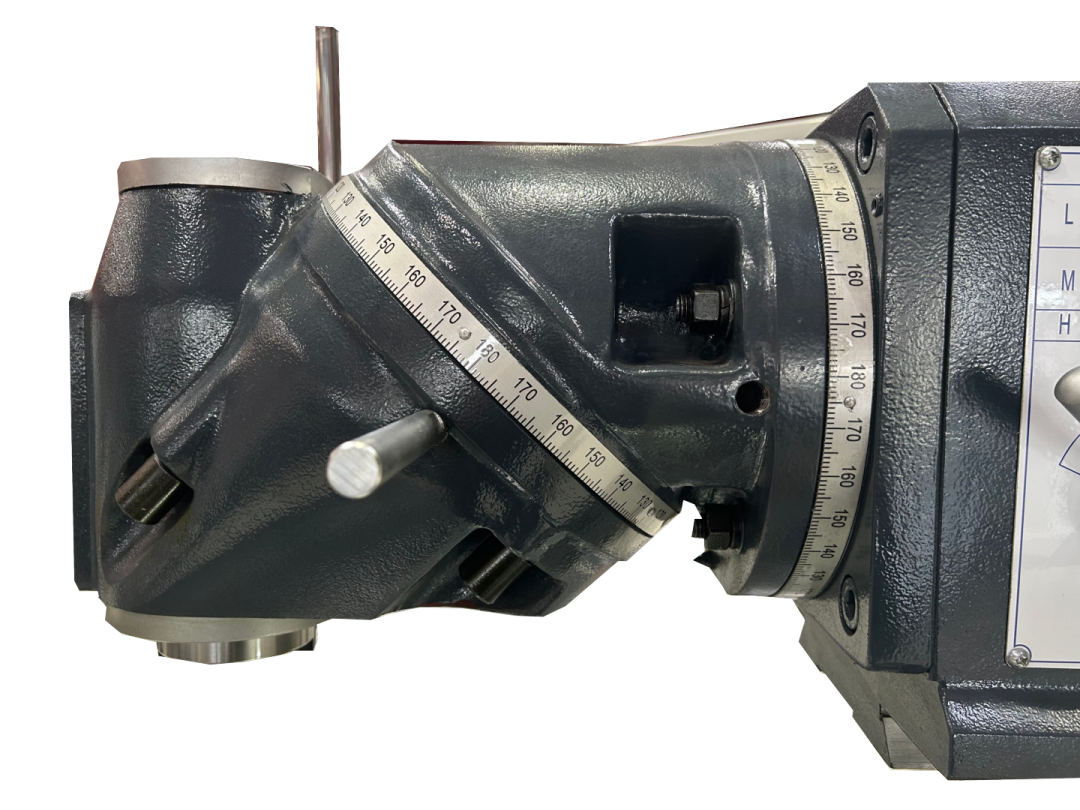

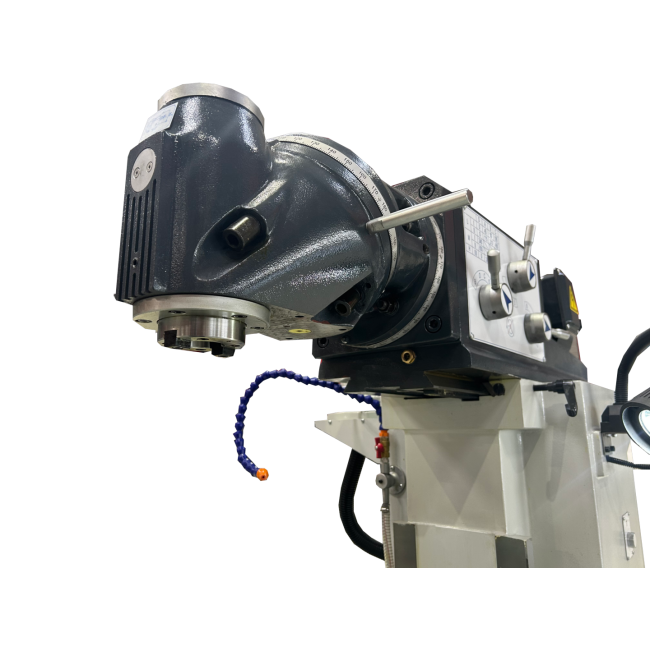

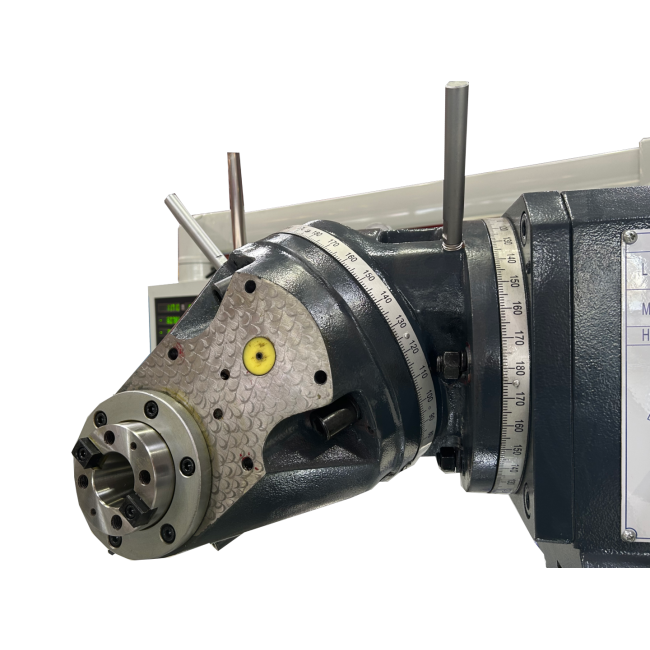

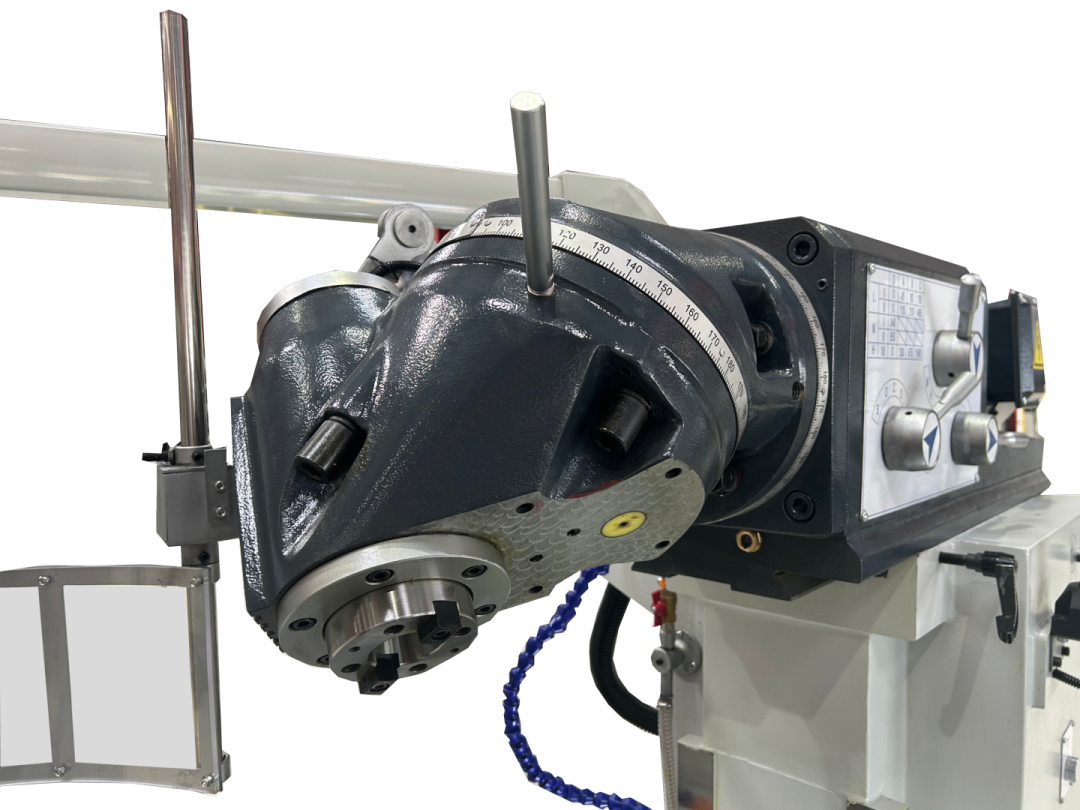

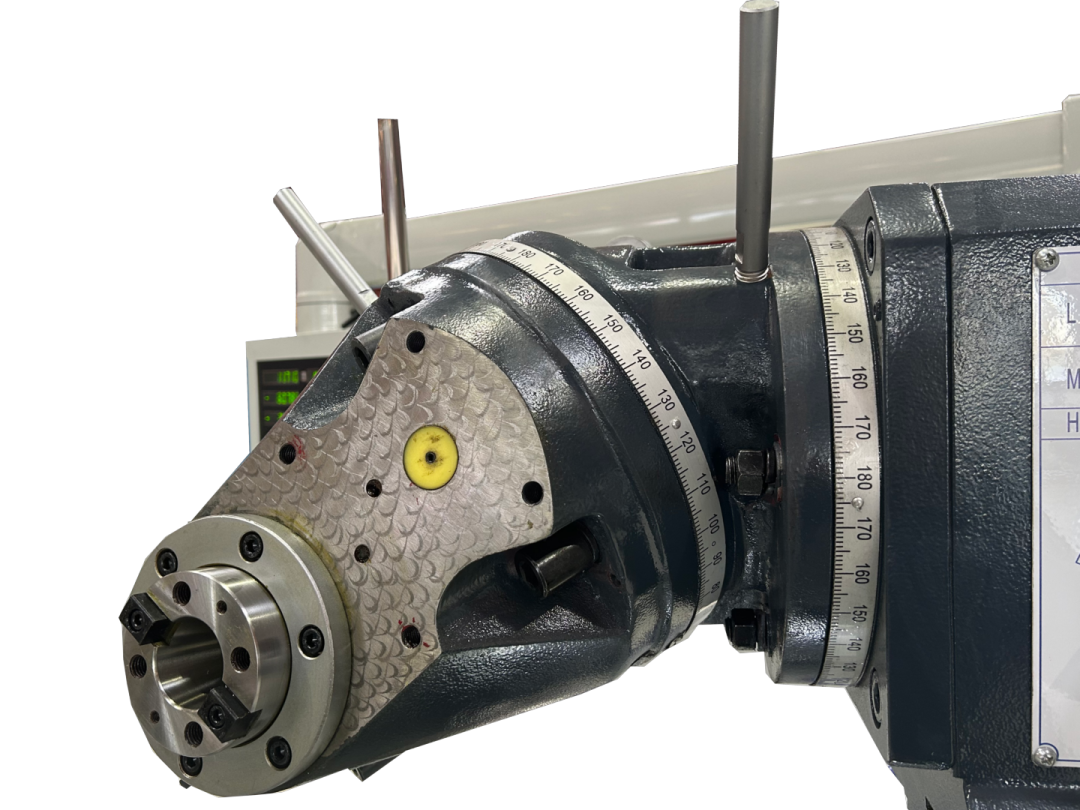

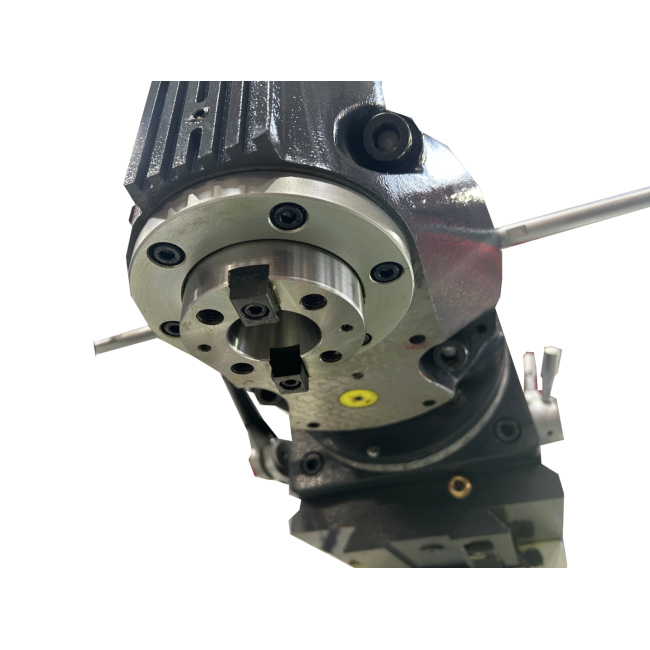

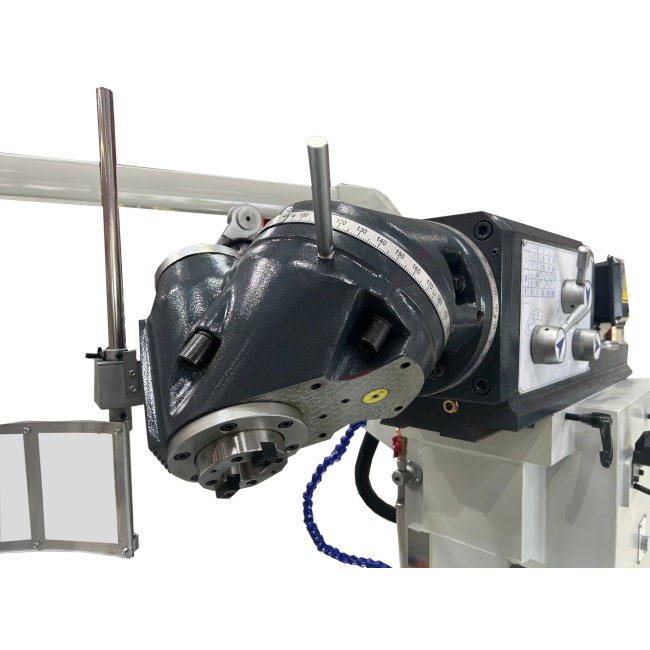

La tête universelle type « Huron » (avec 2 coudes à 45° pour un positionnement simple et rapide) permet toutes les configurations en usinage classique, ou montage de train de fraises en utilisant la lunette dédiée. Avances automatiques mécaniques sur les trois axes.

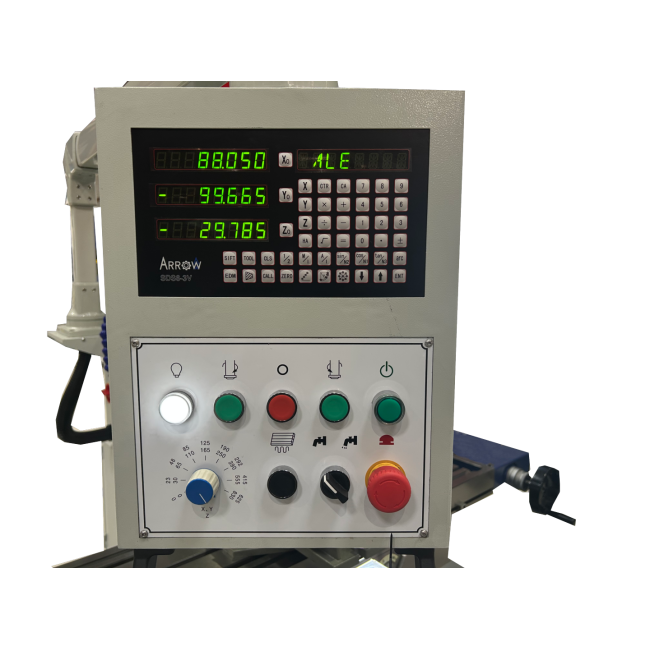

  • Panneau de commande latéral orientable avec visualisation intégré (règles en verre sur les 3 axes)

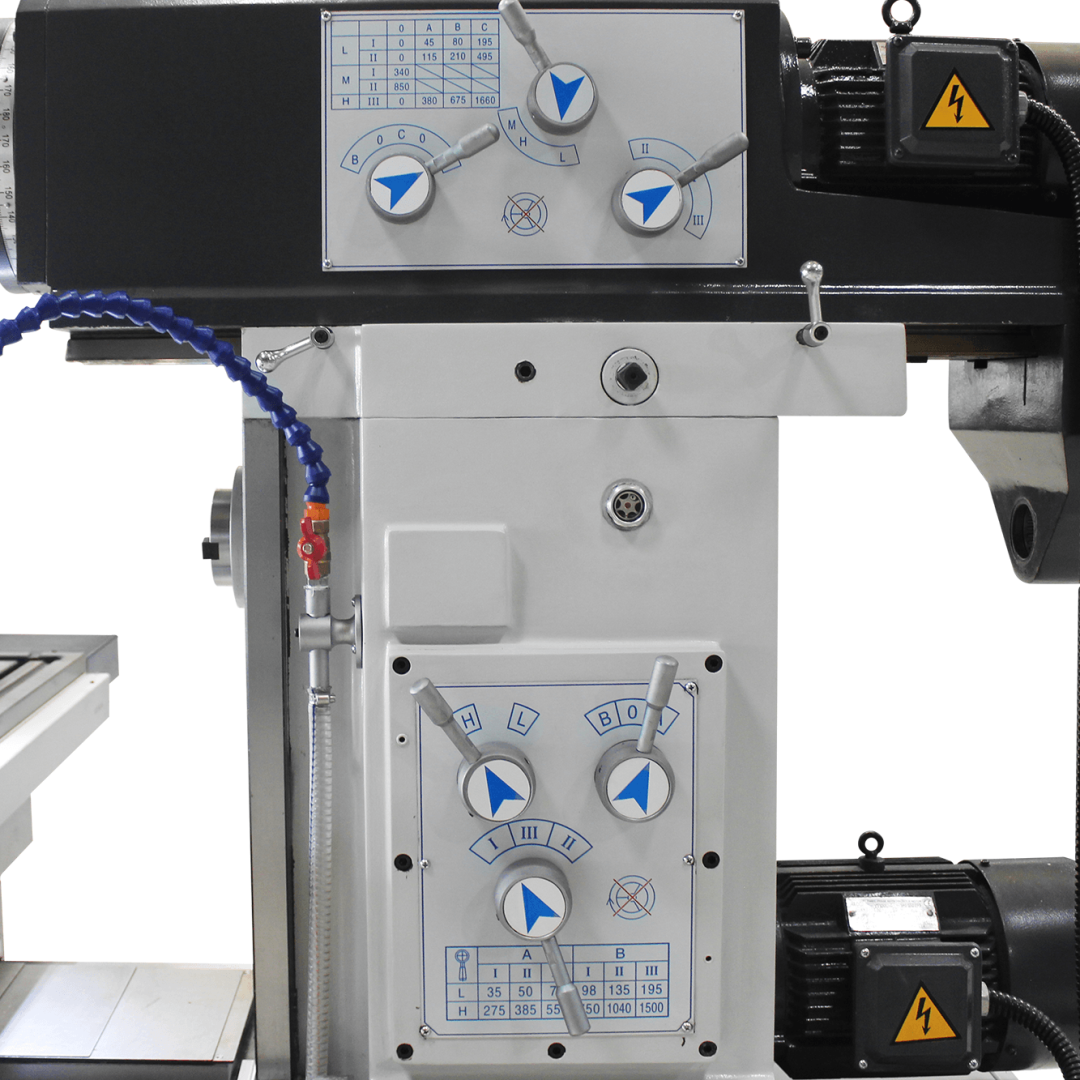

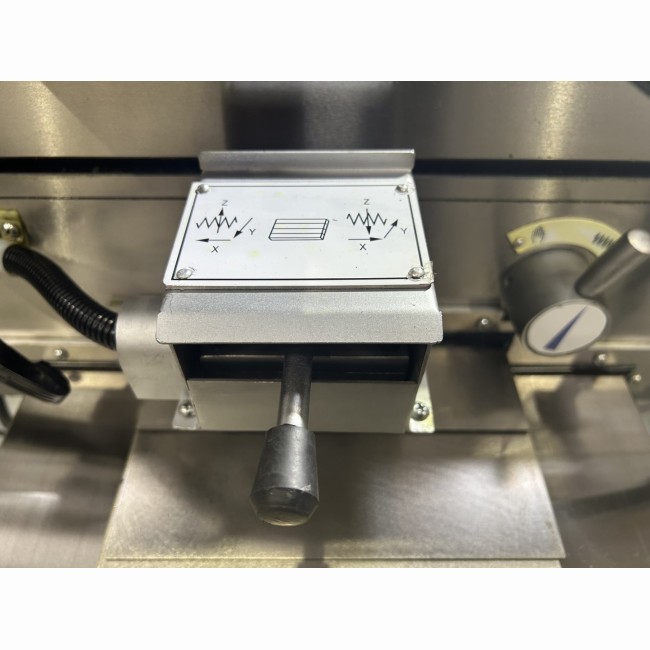

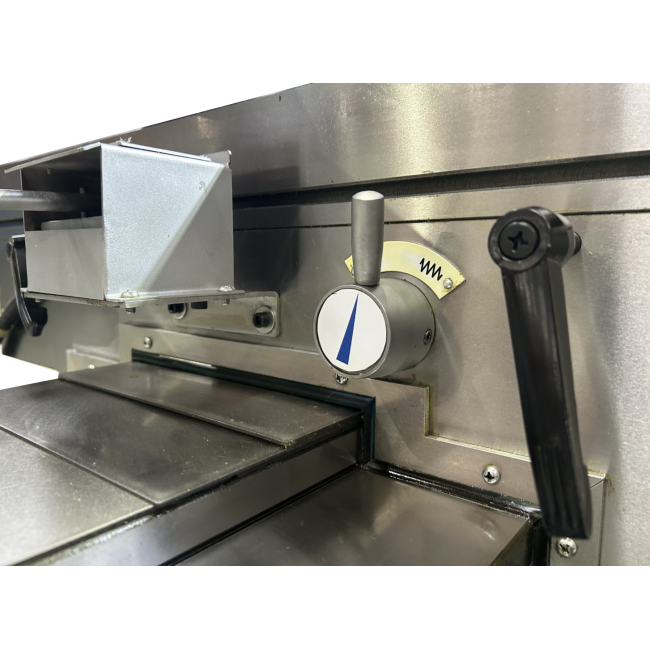

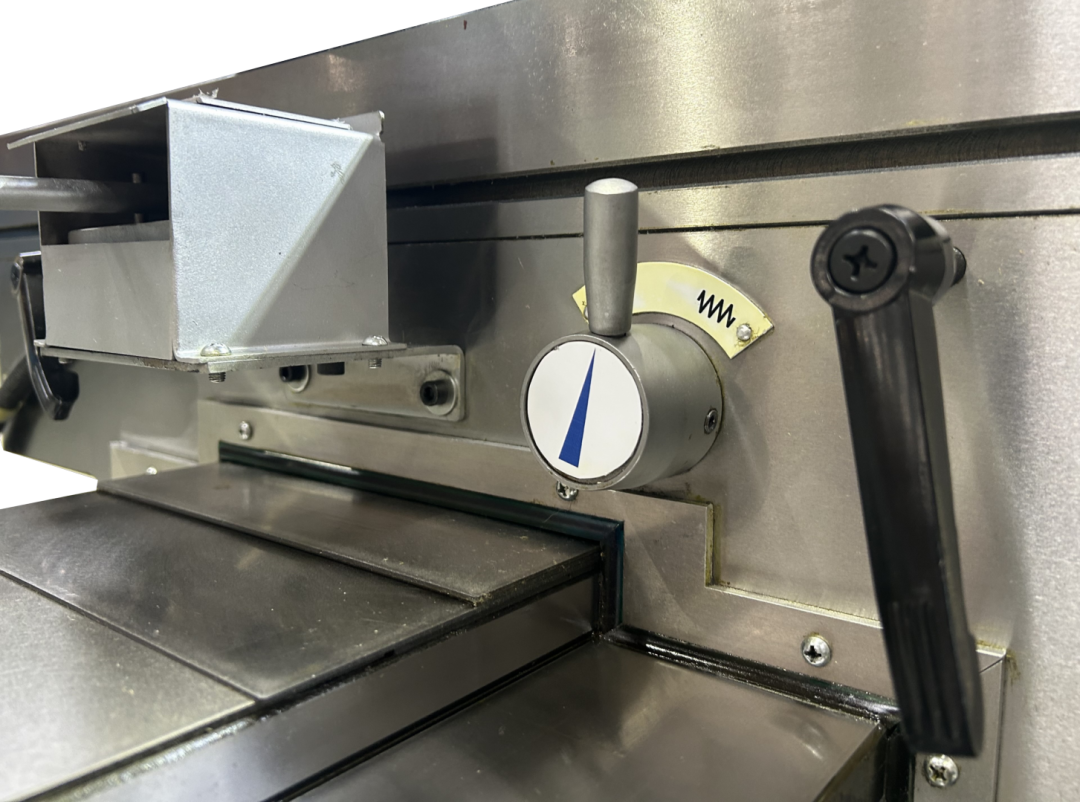

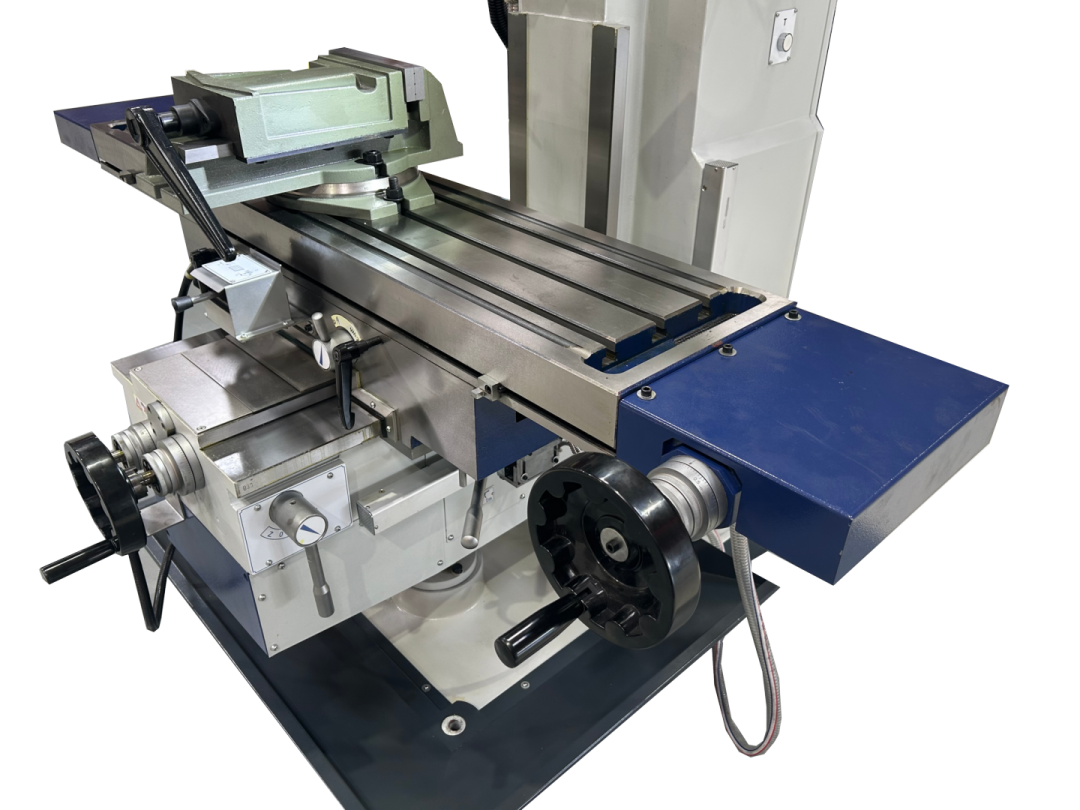

  • Avances automatiques mécaniques avec boite de vitesse sur le longitudinal et le transversal
  • Déplacement vertical de la console motorisé
  • Bati fonte méhanite assurant une grande robustesse et rigididé
  • Lardons en vé sur les 3 axes permettant le rattrapage de jeux
  • Fonctionnement silencieux grâce aux pignons de qualité rectifiés et lubrifié par bain d'huile

     Bénéfices clés

  • Excellent rapport qualité prix
  • Machine disponible en stock
  • Machine conforme aux norme CE
  • Contrôlée avec essai d'usinage avant livraison
  • Machine fournie avec une multitude d'équipements
  • Machine idéale pour la mécanique générale
  • Machine polyvalente adaptée à tout type d'usinage
  • Machine ergonomique permet l'usinage automatique

Caractéristiques techniques

Type FU1000G
Course longitudinale X (mm)1000
Course transversale Y (mm)300
Course verticale Z (mm)450
Type console mobileConsole mobile
Surface de la table (mm)1320 x 320

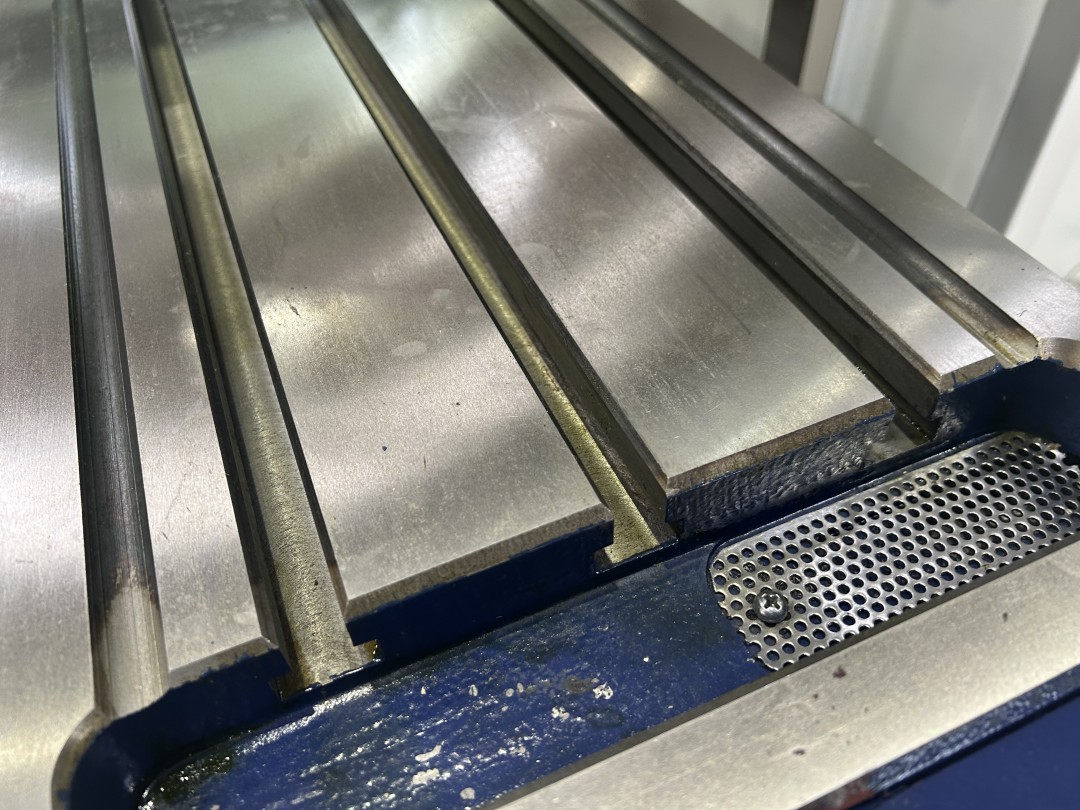

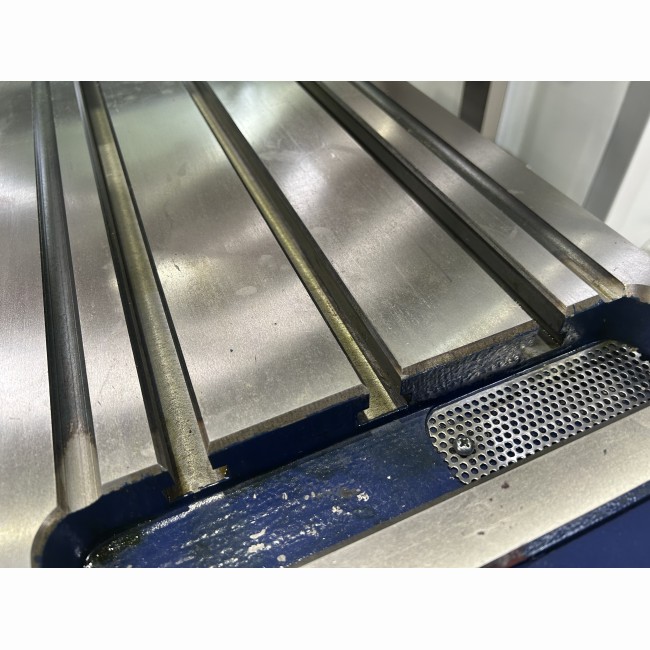

Rainures (larg. x ecartement x nb.) (mm)14 x 80 x 3
Poids admissible sur la table (kg)3300
Cône de la brocheSA 40
Type de têteUniverselle type "Huron"

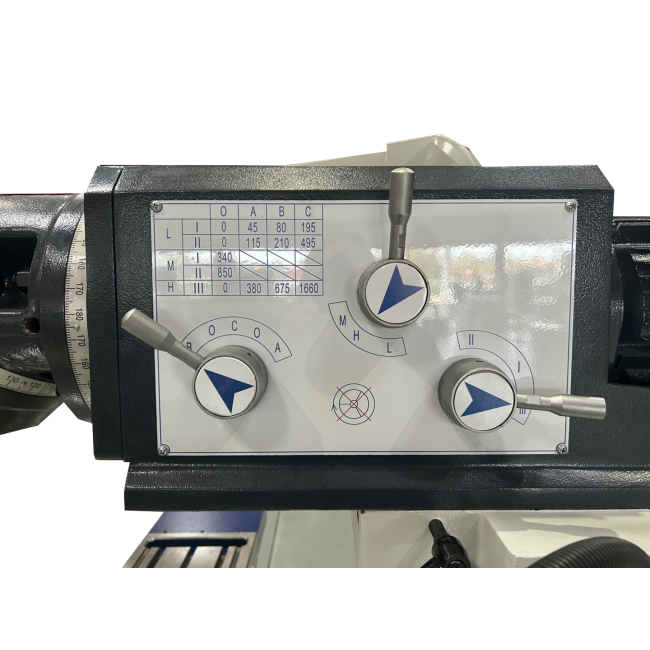

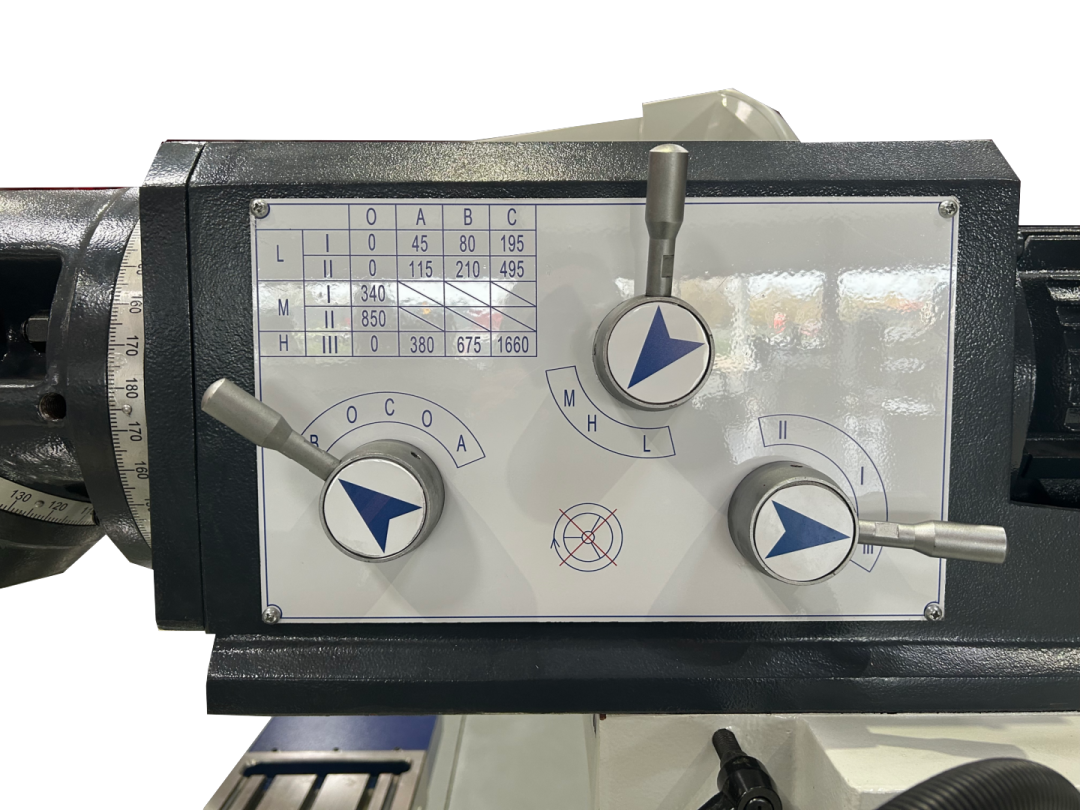

Vitesse de broche (tr/min)40 à 1660
Vitesse de broche horizontale (Tr/min)35 à 1500
Puissance moteur de broche (Kw)3
Avances rapides (X/Y/Z) (mm/min)(X/Y) 1335 (Z) 1000
Installation électrique4 Kw 380V 3Ph
Distance nez de broche / table (mm)200 à 650
Distance nez broche / colonne (mm)200 à 760

Données de la machine

Type FU1000G
Encombrement (L x l x H) (mm)2020 x 1700 x 1994
Poids (kg)2100

Equipements

Type FU1000G

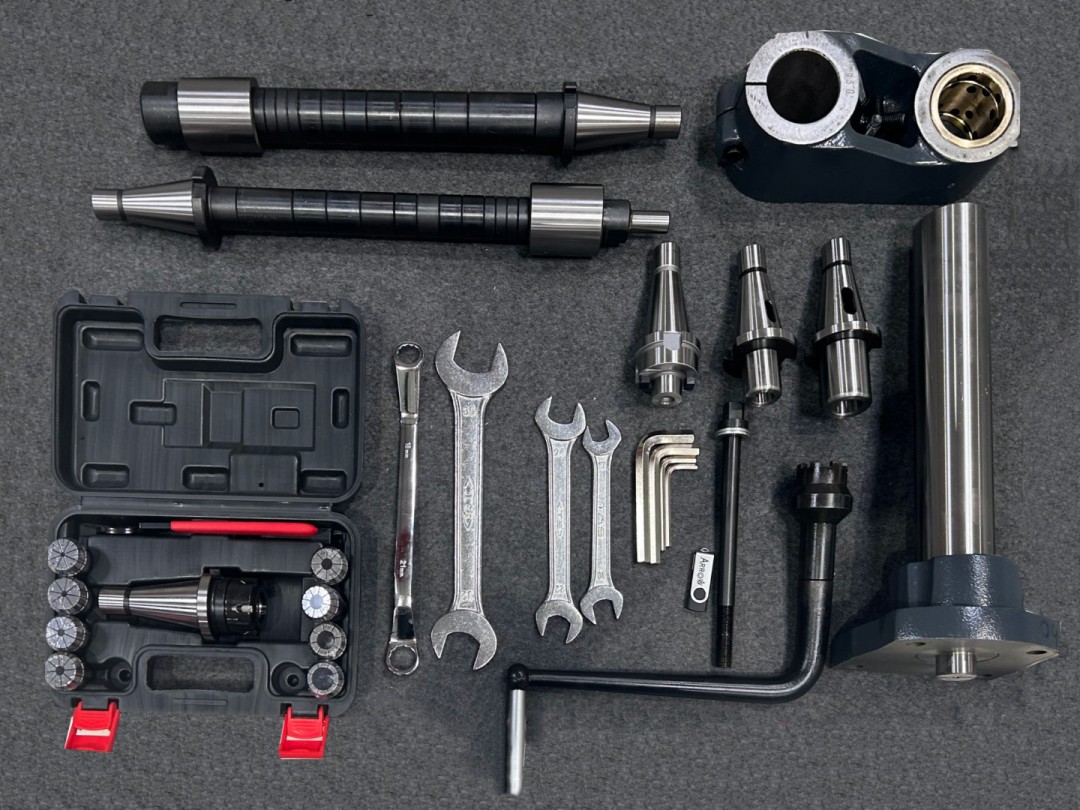

Jeu de x8 pinces de précisionStandard

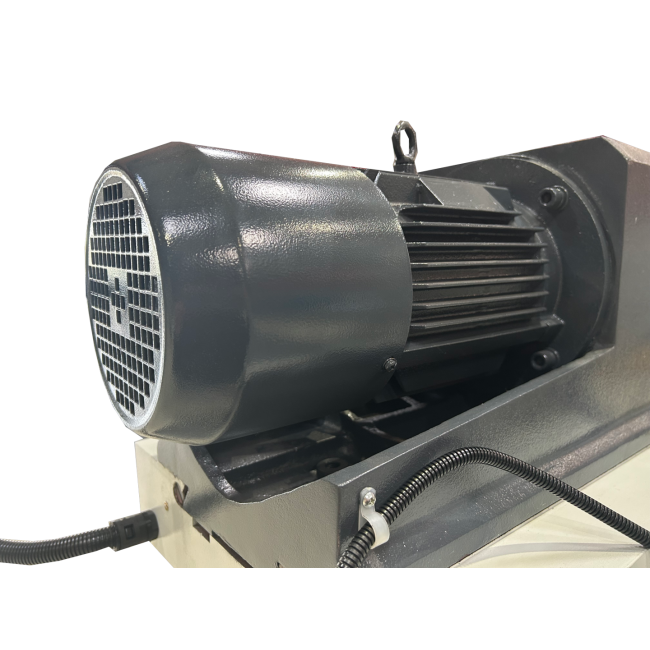

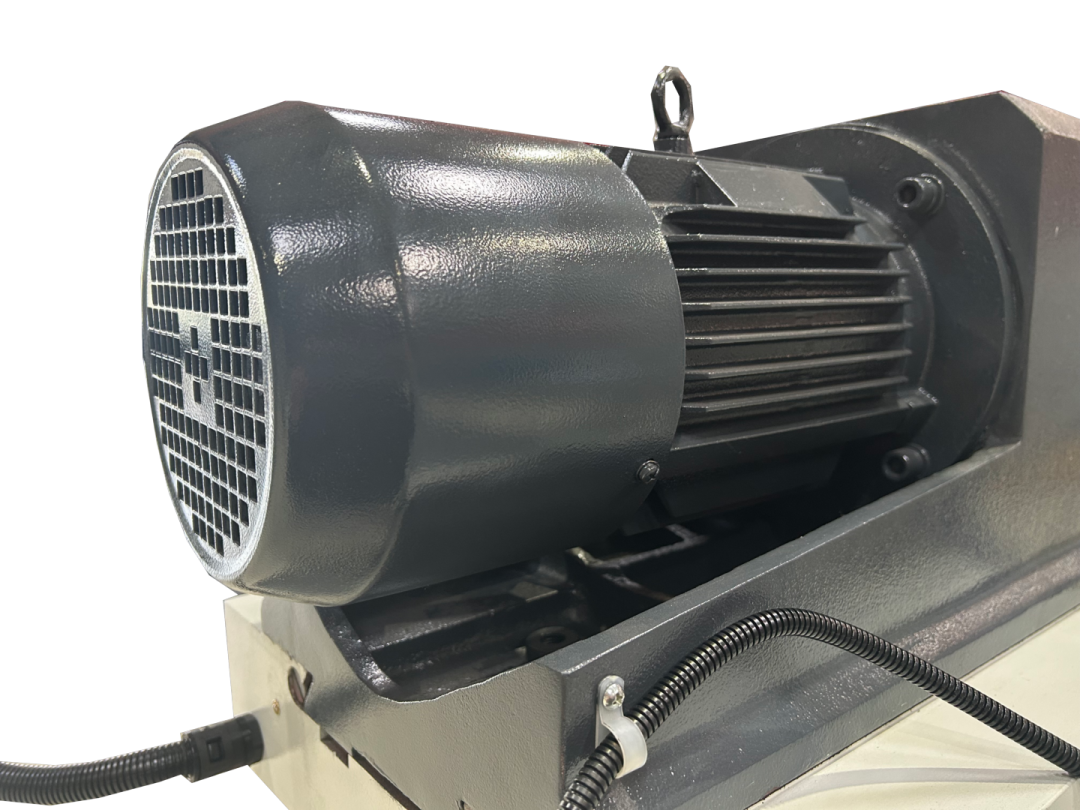

Moteur frein asynchroneStandard
Inversion auto du sens de rotation pour taraudageStandard
Centrale d'arrosageStandard
Mandrin porte-pinceStandard

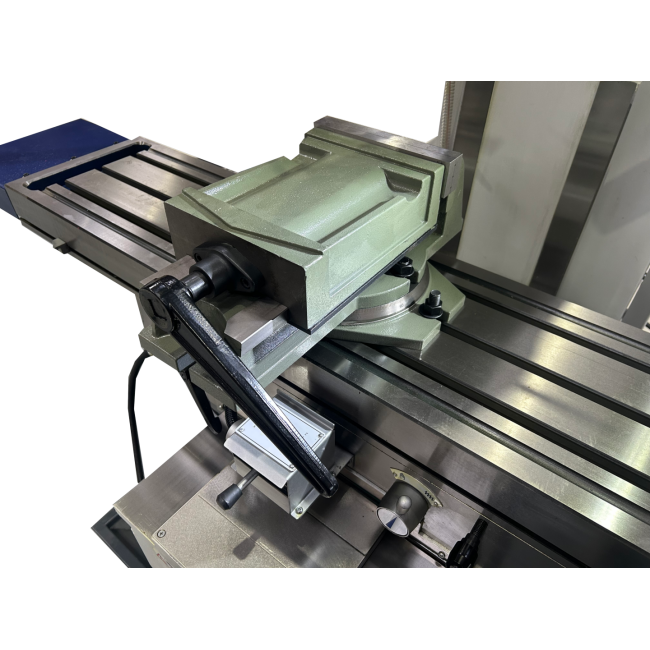

Étau de fraisage largeur 135mm/ouverture 160mmStandard
Lampe LEDStandard
Visualisation 3 axes avec règle en verreStandard

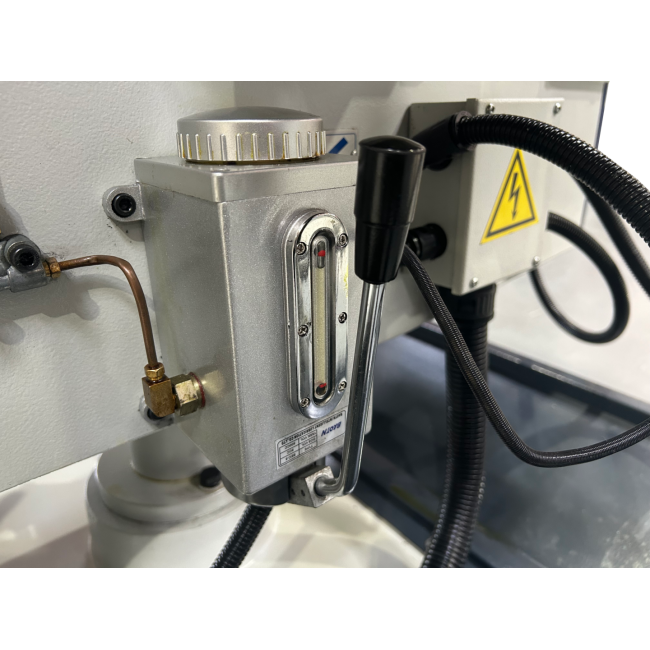

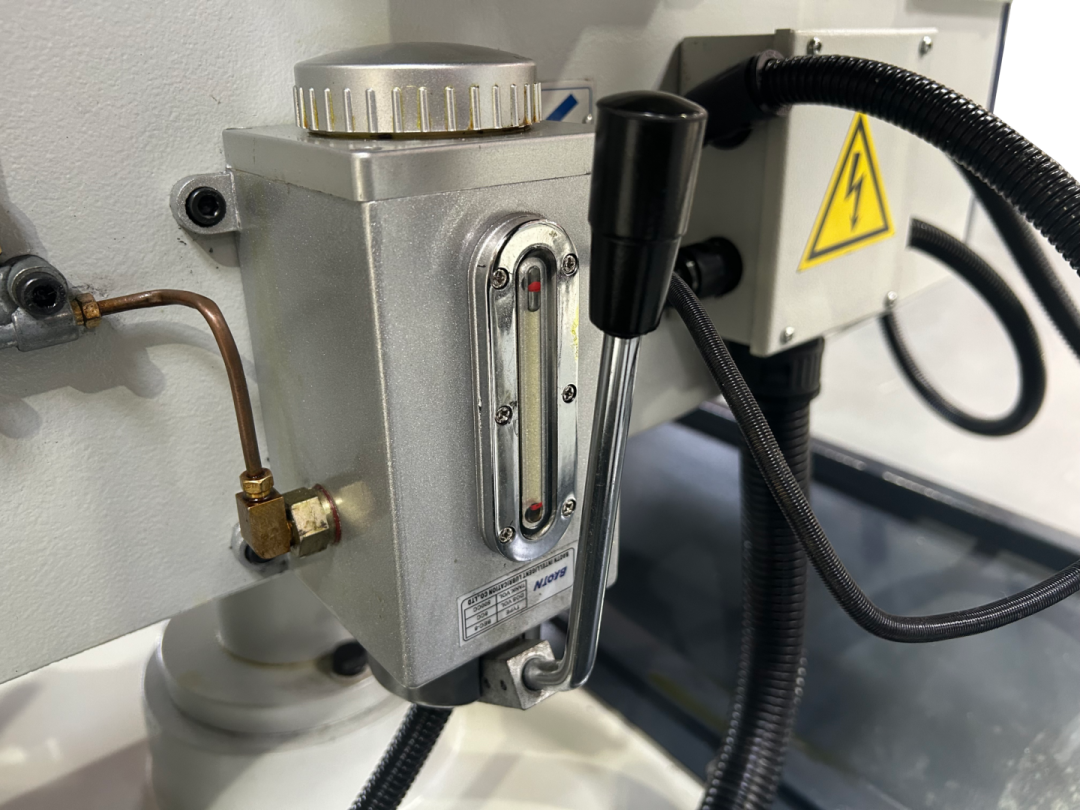

Graissage centraliséeStandard
Arbres pour train de fraises Ø27Standard
LunetteStandard
Plateau diviseurStandard
Documentation technique en françaisStandard
Certificat de conformité CEStandard
