Désignation : BTE

Référence DMO :

Marque : ARROW

Neuf

Sur commande



Brochure ARROW - BTE    Fiche technique ARROW - BTE


Renseignements ARROW - BTE

DESCRIPTIF

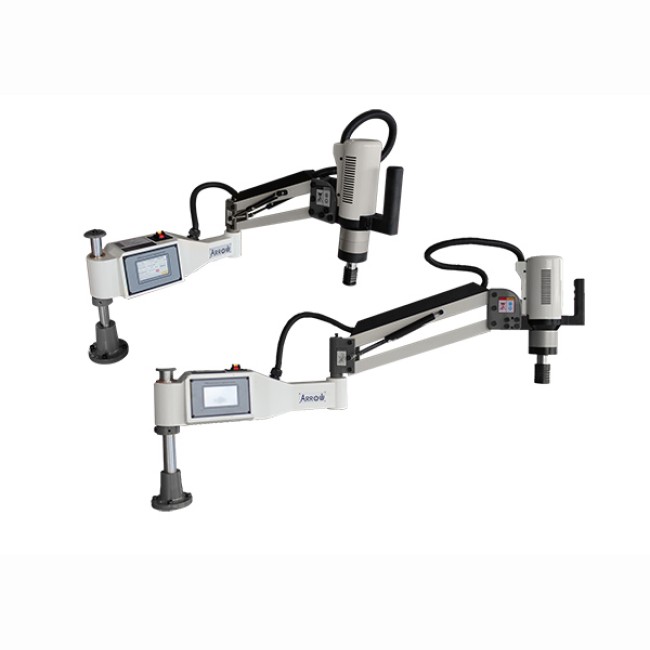

Bras de taraudage Arrow - Gamme électrique

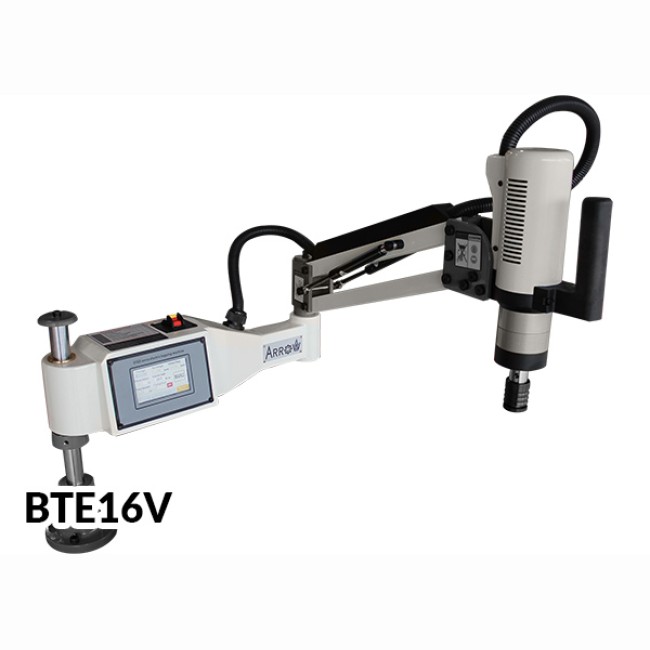

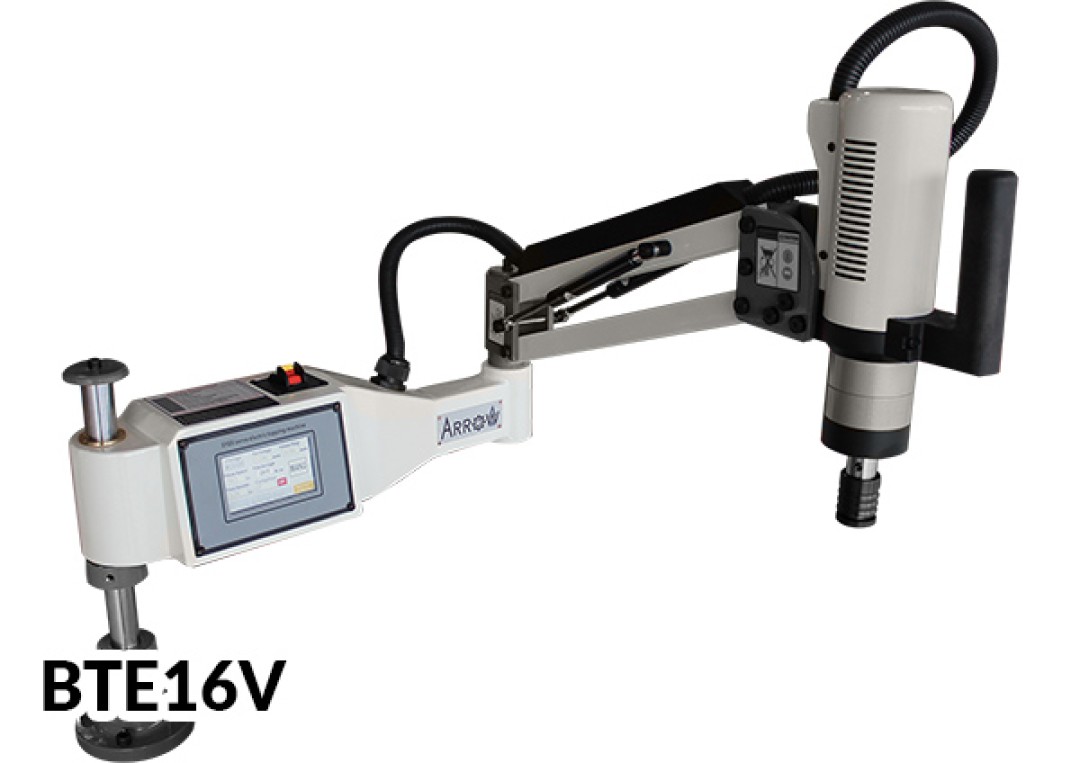

  • BTE16V - capacité M16

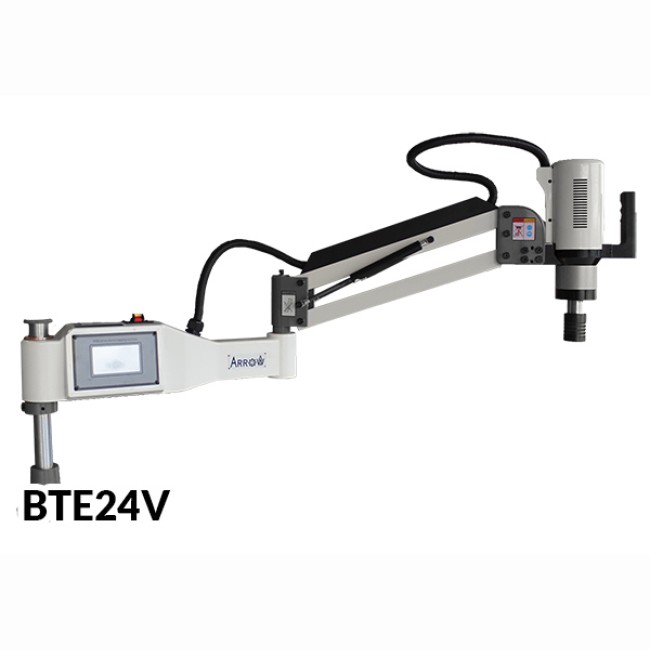

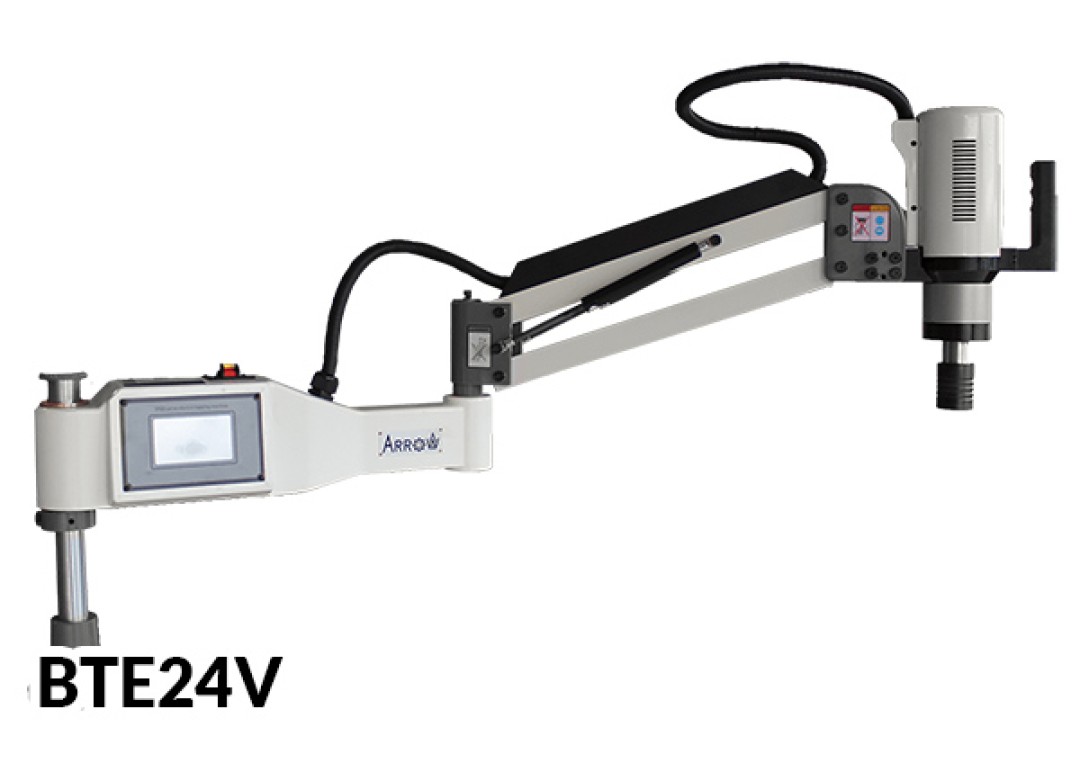

  • BTE24V - capacité M24.

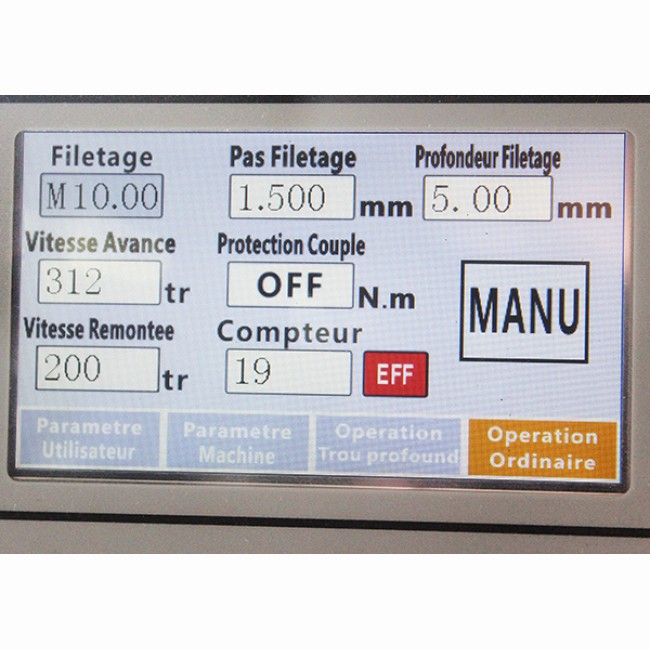

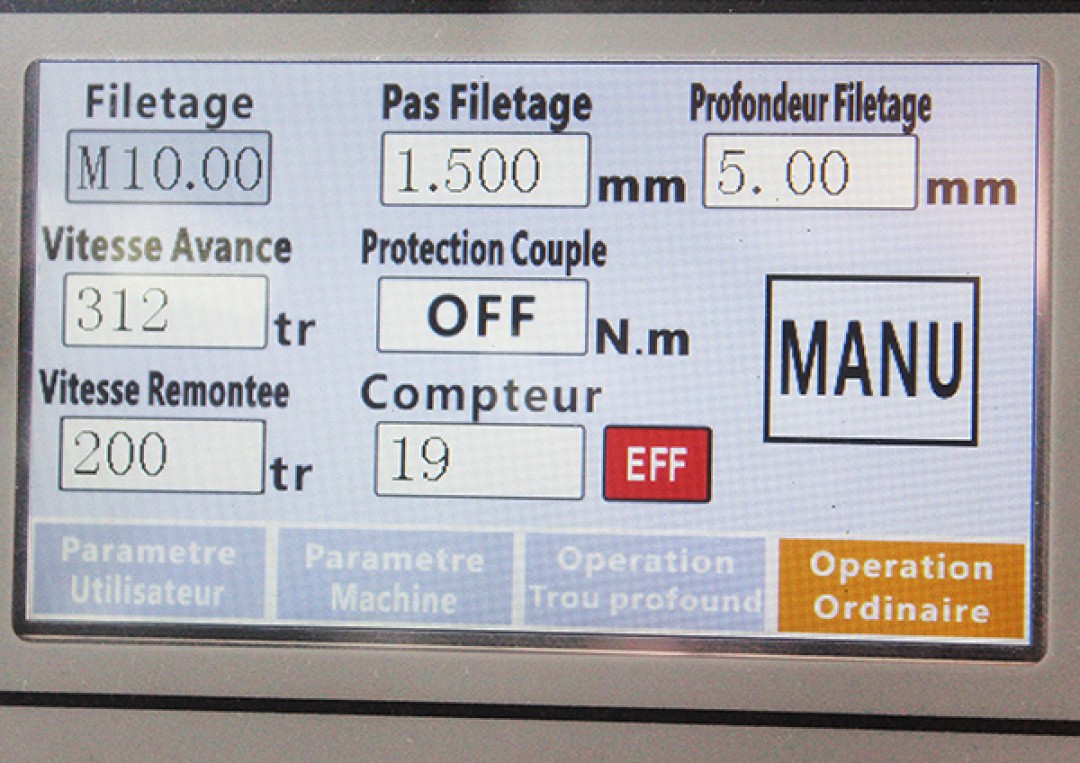

Un bras très souple et précis, constitué d’une structure tubulaire avec un vérin a gaz de compensation des masses. Sa conception lui assure une grande résistance et une souplesse d’utilisation sans comparaison. L’écran tactile de programmation permet de paramétrer la bonne vitesse de rotation en fonction du taraud utilisé

Avantages de la technologie électrique

  • Silencieux
  • Transportable
  • Ne nécessite pas de compresseur
  • Vitesse variable
  • Interface de programmation des conditions de coupe simplifié

Équipement standards

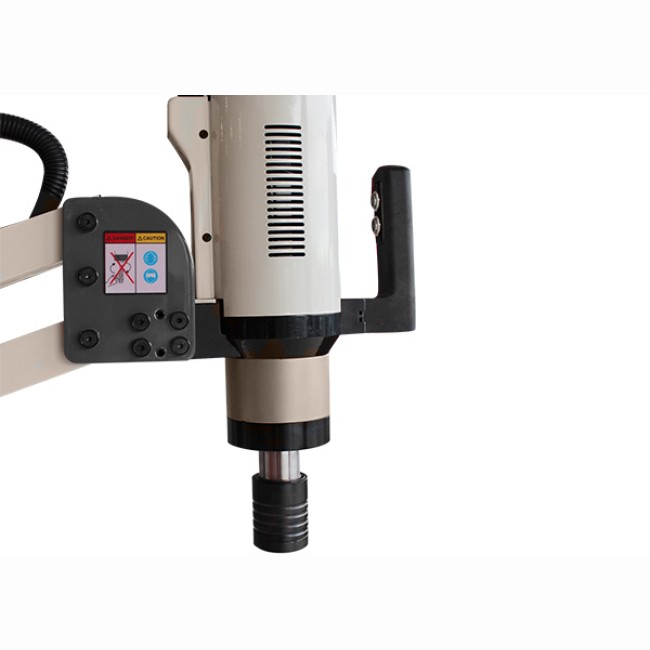

  • Servomoteur positionné en partie haute de la tête
  • Boîte avec 8 portes-douille
    • BTE16V : M3, M4, M5, M6, M8, M10, M12, M14, M16
    • BTE24V : M8, M10, M12, M14, M16, M20, M22, M24
  • Dispositif limiteur de couple pour éviter le bris de taraud
  • Rayon d’utilisation : 1000mm pour le BTE16 / 1200mm pour le BTE24

BTE24V propose aussi :

  • Automate de programmation
  • Liaison pivot avec pallier lubrifiant à vue

Équipement optionnel

  • Étau de perçage
  • Support monté sur roulette avec table rainurée et tiroir de rangement
  • Embase aimantée
  • Douille porte taraud supplémentaire M3, M4, M5, M6 (BTE24V uniquement)

Caractéristiques techniques

BTE16VBTE24V
EnergieElectriqueElectrique
Capacité de taraudageM3 à M16M3 à M24
Position de ma têteverticaleverticale
Vitesse de rotation (tr/min)0 à 3000 à 200
Rayon de travail (mm)10001200
Puissance du moteur (W)6001000
tension d'alimentation (V)220220
Poids (Kg)2550
