ARROW - BTE36V

Désignation : BTE36V

Référence DMO :

Marque : ARROW

Neuf

Sur commande



Brochure ARROW - BTE36V    Fiche technique ARROW - BTE36V


Renseignements ARROW - BTE36V

DESCRIPTIF

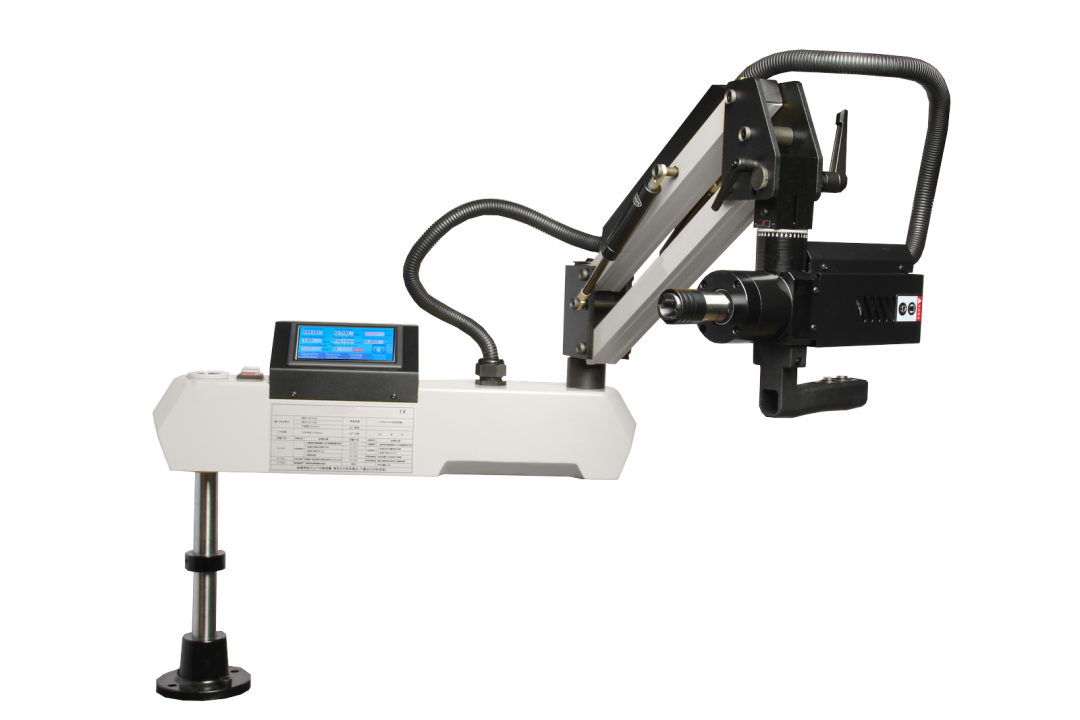

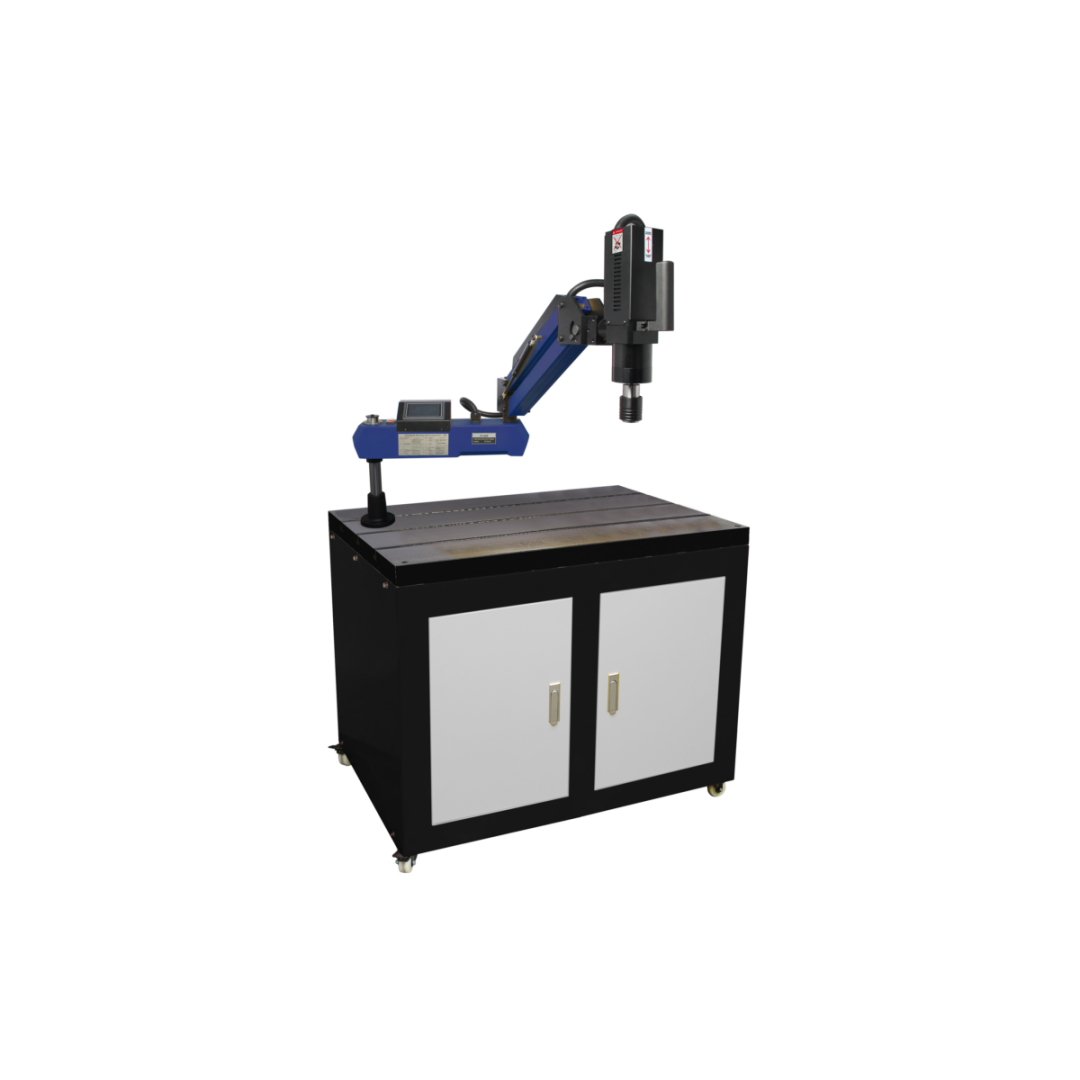

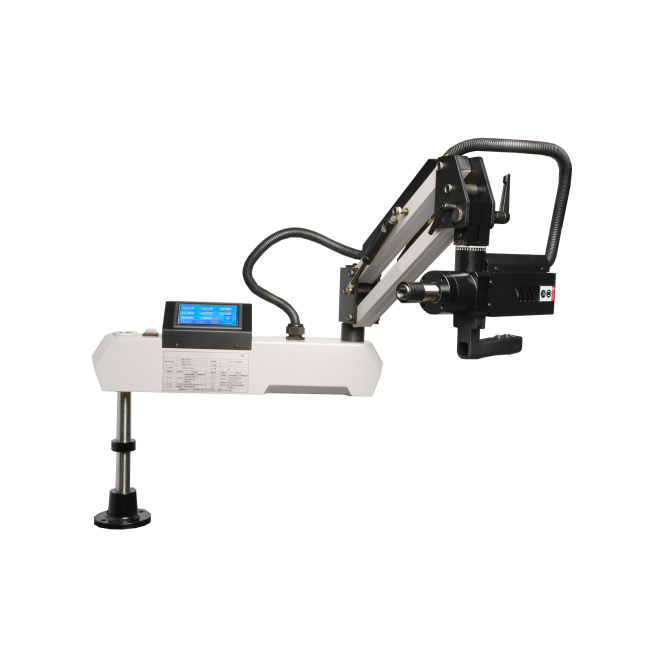

Bras de taraudage électrique a tête verticale Arrow type BTE36V.

Bras de taraudage électrique à tête orientable type BT36V. Un bras très souple et précis, constitué d’une structure tubulaire avec un vérin a gaz de compensation des masses. Sa conception lui assure une grande résistance et une souplesse d’utilisation sans comparaison. L’écran tactile de programmation permet de paramétrer la bonne vitesse de rotation en fonction du taraud utilisé.

Cet équipement particulièrement adapté pour vos opérations de taraudage en temps masqué se caractérise par :

  • Un bras très souple et précis, constitué d'une structure tubulaire avec un vérin à gaz de compensation des masses. Sa conception lui assure une grande résistance et une souplesse d'utilisation sans comparaison sur un rayon de 1100mm

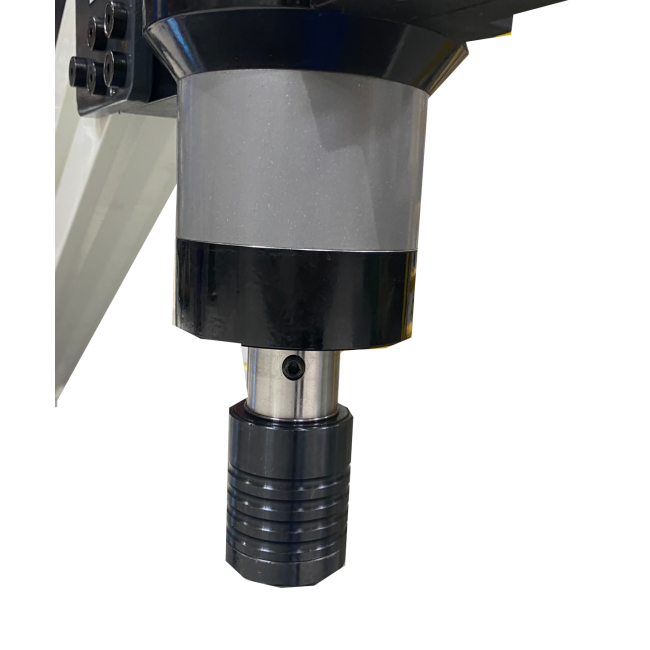

  • Un servomoteur positionné en partie haute de la tête délivrant une vitesse de rotation de 0 à 140 tr/min et un couple adapté à chaque diamètre de taraudage (M6 à M36 pour le BTE36V)
  • Un dispositif limiteur de couple pour éviter le bris de taraud

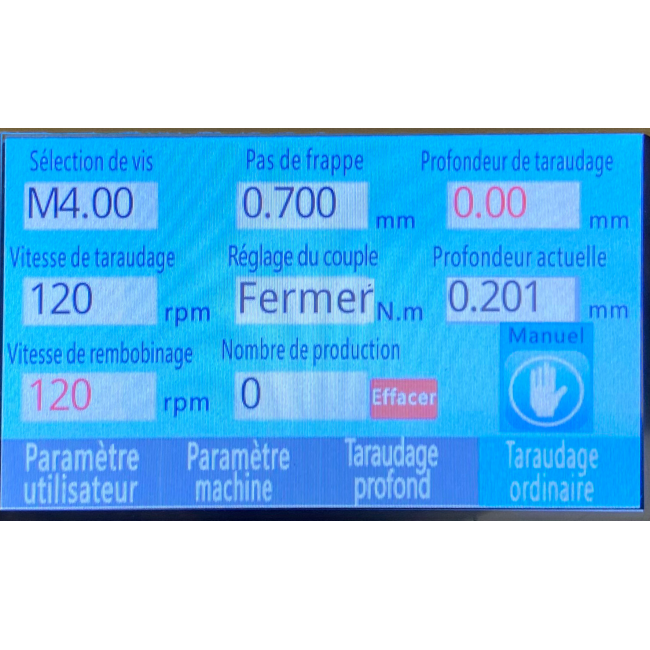

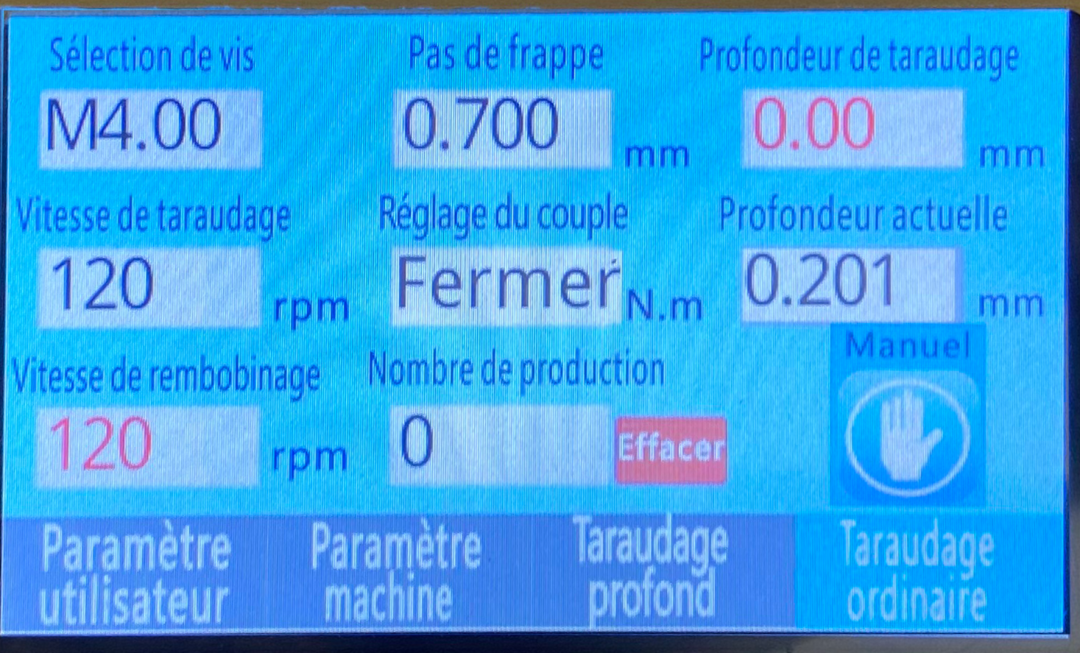

  • Un pupitre tactile extremement simple à utiliser
  • Une alimentation en 220V monophasé

Caractéristiques techniques

BTE36V
EnergieElectrique
Position de la têteOrientable
Rayon de travail (mm)1100
Rotation du bras360°

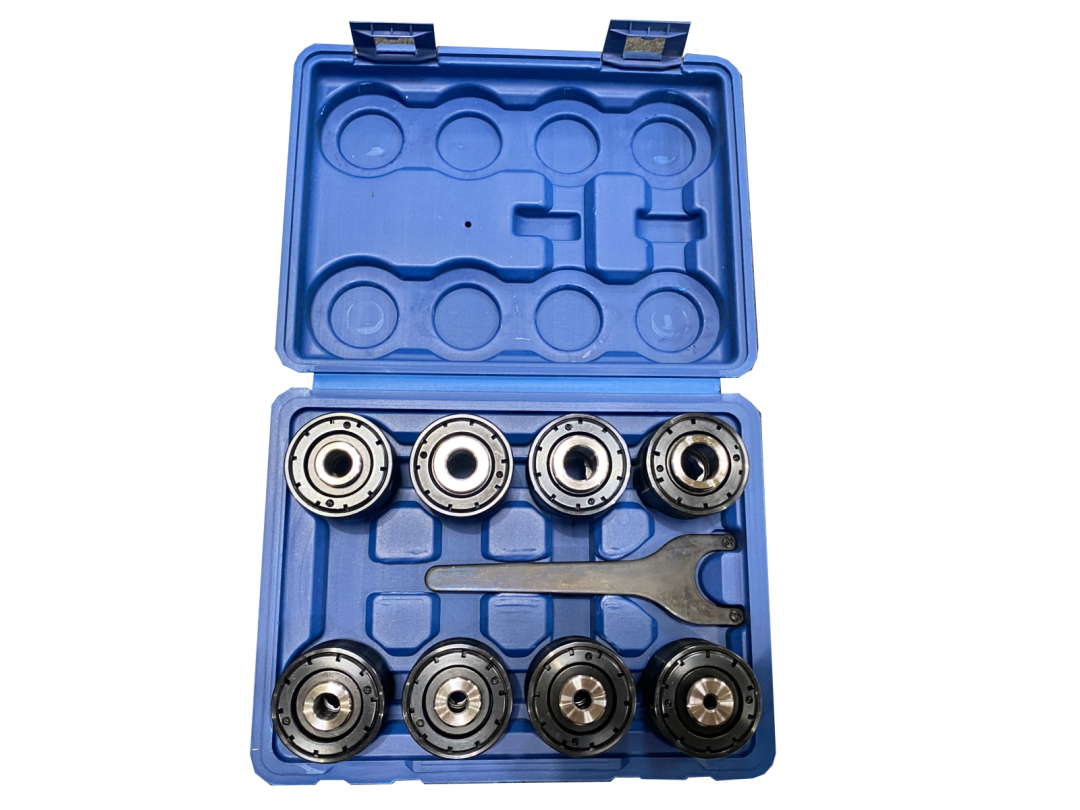

Norme porte douille M6 à M10DIN371
Norme porte douille M12 à M33DIN376
Capacité de taraudageM8 à M36
Puissance du moteur (W)1200
Spécification électrique220V 50Hz monophasé
Vitesse de rotation (tr/min)0 à 156
Vitesse variable (tr/min)0 à 140
Dimension horizontale (mm)1100
Dimension verticale (réglable) (mm)520
CuivreM6 à M36
AluminiumM6 à M40
Acier inoxydableM6 à M430
Moteur (kW / V-Hz)1.2 / 220-50
Poids (kg)55
