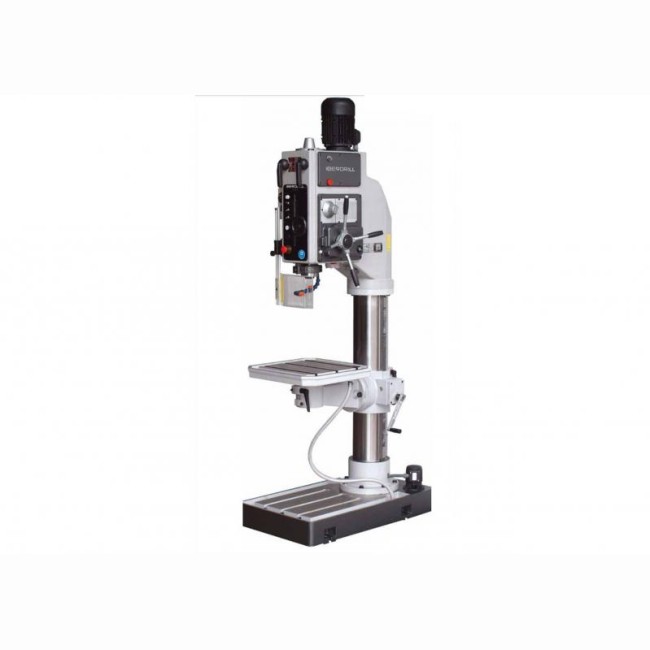

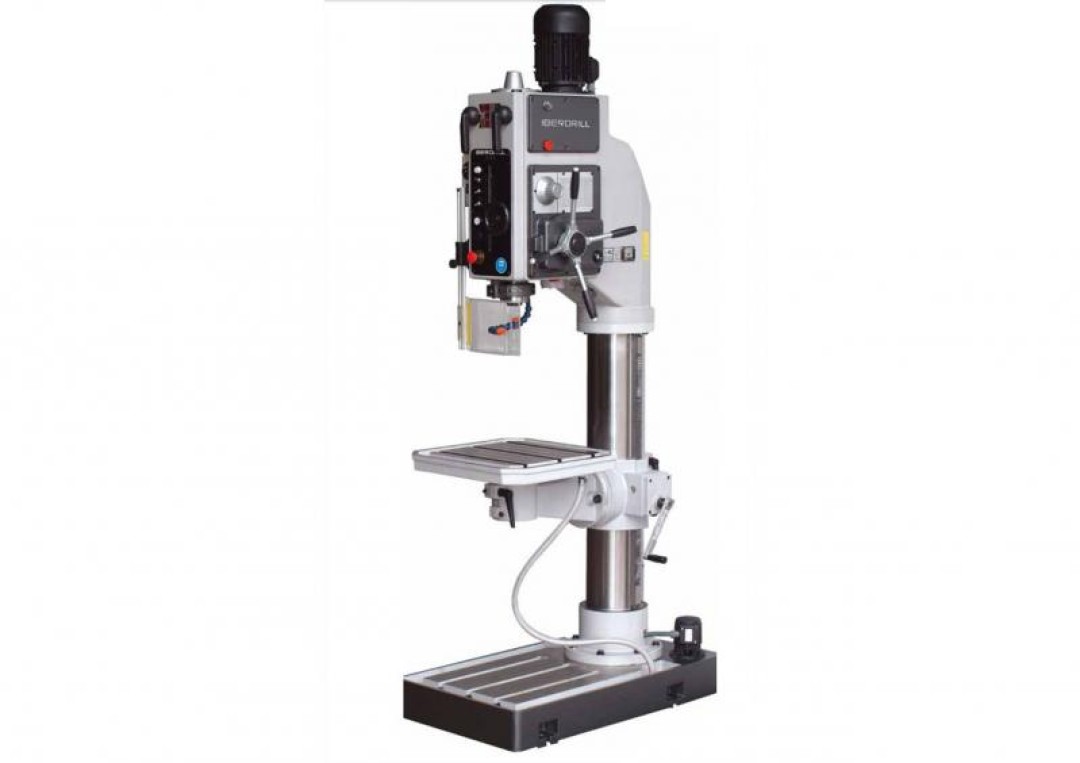

IBARMIA - Série B

Désignation : Série B

Référence DMO :

Marque : IBARMIA

Neuf

Sur commande



   Fiche technique IBARMIA - Série B


Renseignements IBARMIA - Série B

DESCRIPTIF

Les perceuses ibarmia Série B sont des machines pour une utilisation industrielle intensive

Elles offrent un confort d' utilisation indéniable ainsi qu'une bonne ergonomie,

La série B est composée de 4 modèles allant de la capacite 40 à 70 mmde percage, qui se caractérisent par:

  • Dispositif d'arrosage intégré dans le socle de la machine
  • Table tournante et pivotante
  • Descente automatique par embrayge mécanique
  • Butée de profondeur réglable
  • Système d ejection d' outil automatique,

En option elles peuvent être dotées de:

  • Un sélecteur de changement de rotation permettant de faire du taraudage en combinaison avec la butée automatique
  • Un dispositif de filetage a patronne
  • Un cycle automatique de percage
  • Une réduction des avances automatique de 50%
  • Un dispositif permettant le montage de tête multibroche
  • ...

Caractéristiques techniques

B-35B-40B-45B-50B-60B-70
CAPACITÉS MAXIMUM DE PERCAGE
Acier 50/60kg (Ø mm)354045506070
Fonte 200HB (Ø mm)455055607080
CAPACITÉS MAXIMUM DE TARAUDAGE
CONE (N°)444455
COURSE du fourreau (mm)200200200230260260
PUISSANCES MOTEUR
Moteur d'entrainement (kW)1.52.22.2345.5
Moteur pompe de l'ubrifiant (kW)0.070.070.070.070.090.09
TRANSMISSIONEngrenagesEngrenagesEngrenagesEngrenagesEngrenagesEngrenages
VITESSES
Nombre99991212
Gamme pour moteur 1500tr/min 50Hz Tri (tr/min)81 - 115 - 162 - 226 - 321 - 452 - 637 - 904 - 127461 - 85 - 123 - 191 - 269 - 390 - 574 - 806 - 116961 - 85 - 123 - 191 - 269 - 390 - 574 - 806 - 11654 - 75 - 109 - 169 - 237 - 344 - 507 - 712 - 103264 - 80 - 106 - 138 - 199 - 248 - 328 - 429 - 561 - 701 - 926 - 121051 - 64 - 84 - 110 - 158 - 198 - 262 - 342 - 447 - 559 - 738 - 966
Moteur 1800tr/min 60Hz triSur demandeSur demandeSur demandeSur demandeSur demandeSur demande
DescenteAutomatique éléctromagnétiqueAutomatique éléctromagnétiqueAutomatique éléctromagnétiqueAutomatique éléctromagnétiqueAutomatique éléctromagnétiqueAutomatique éléctromagnétique
Nombre d'avances automatiques344666
Gamme des avances automatiques (mm/rev)0.1 - 0.2 - 0.30.1 - 0.2 - 0.3 - 0.40.1 - 0.2 - 0.3 - 0.40.1 - 0.2 - 0.3 - 0.4 - 0.5 - 0.60.1 - 0.2 - 0.3 - 0.4 - 0.5 - 0.60.1 - 0.2 - 0.3 - 0.4 - 0.5 - 0.6
DIMENSIONS
Table (l x L) (mm)560 x 480560 x 480620 x 520620 x 520700 x 600700 x 600
Diametre colone (mm)160180180200220220
Distance broche-colonne (mm)370385385370400400
ENCOMBREMENT (l x L x H)2.3 x 06 x 1.12.5 x 0.6 x 1.22.5 x 0.6 x 1.22.6 x 0.6 x 1.22.7 x 0.7 x 1.22.7 x 0.7 x 1.2
POIDS (kg)490610640720820840
