ARROW - Gamme intelligente et tactile

Désignation : Gamme intelligente et tactile

Référence DMO :

Marque : ARROW

Neuf

Sur commande



Brochure ARROW - Gamme intelligente et tactile    Fiche technique ARROW - Gamme intelligente et tactile


Renseignements ARROW - Gamme intelligente et tactile

DESCRIPTIF

Perceuses à colonnes intelligente avec écran tactile Arrow - Type PI

Cette gamme est composée de 3 modèles (PI16AV, PI30AV et PI50AV), elle permet de réaliser des opérations de perçage jusqu'à 50mm dans l'acier

Elles se caractérisent par

  • Une transmission par boîte de vitesse avec engrenages en acier trempés et rectifiés
  • Variateur électronique de vitesse de rotation de broche situé en facade sur le pupitre de commande
  • Variateur électronique de vitesse de descente automatique de la broche
  • Socle usiné et rainuré
  • Un bâti largement dimensionné assurant une grande rigidité a cette machine et une meilleure absorption des vibrations générées par l'outil
  • Vernier de butée de profondeur + affichage  numérique
  • Carter asservi de protection de la broche

Les modèles PI30AV et PI50AV ont en supplément :

  • Embrayage electromagnétique pour la descente automatique avec actionnement en bout de cabestan
  • 2 gammes de vitesses avec selection par levier situé sur la face avant de la machine
  • Pompe de relevage pour l'arrosage
  • Eclairage de la zone de coupe intégré sous la tête
  • Large table de travail tournante et pivotante (motorisée en montée/baisse pour la PI50AV)

Équipement standard

  • Automate avec écran tactile couleur
  • Éclairage
  • Variateur électronique de vitesse de rotation de broche avec affichage digital
  • Table tournante et pivotante

PI16AV

  • Butée de profondeur
  • Avance automatique

PI30AV

  • Pompe d’arrosage
  • Deux gammes de vitesse mécanique (haute et basse)
  • Variateur électronique de vitesse d’avance automatique
  • Butée de profondeur graduée et numérique
  • Cabestan avec verrouillage et embrayage électromagnétique
  • Douille de réduction CM3/CM2

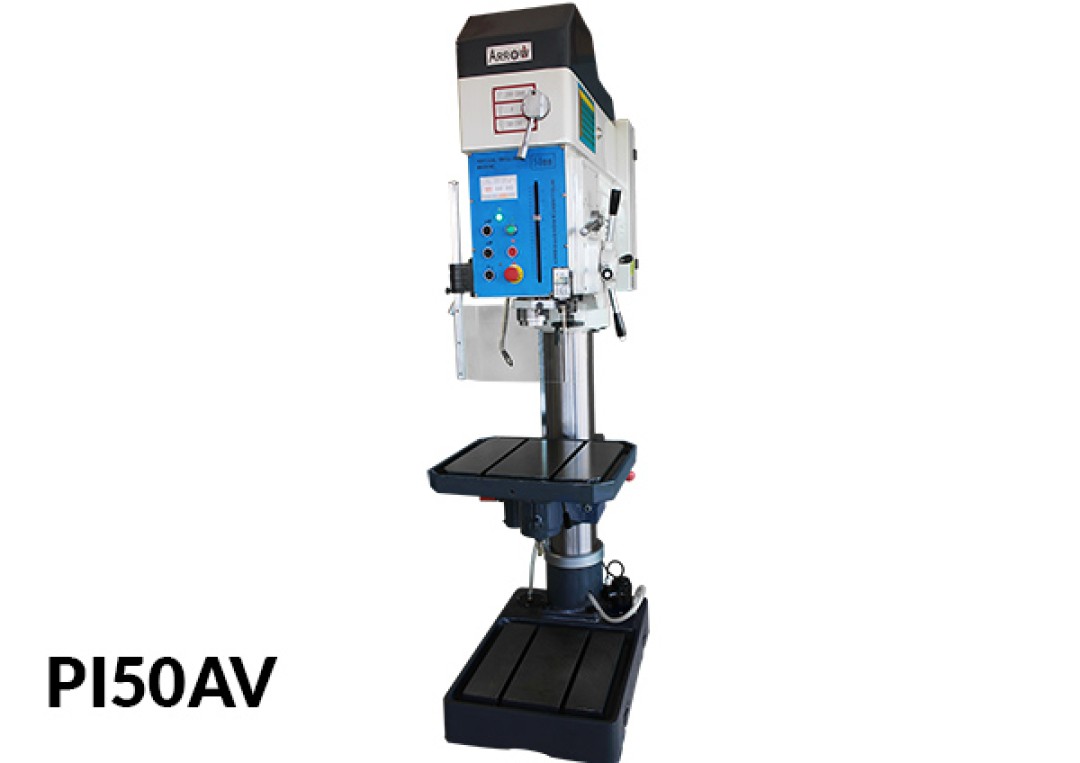

PI50AV

  • Pompe d’arrosage
  • Variateur de vitesse d’avance
  • Butée de profondeur graduée et numérique
  • Montée/baisse de la table motorisée
  • Douille de réduction CM5/CM4 CM4/CM3 CM3/CM2

Équipement optionnel

  • Étau de perçage
  • Mandrin de perçage
  • Boîte de foret, HSS de 1 à 13mm
  • Boîte de foret + taraud de M3 à M12

Caractéristiques techniques

PI50AVPI16AV
Type de transmissionEngrenageEngrenage
Cône de brocheCM5CM2
Capacité de perçage (acier) (mm)5016
Capacité de taraudage (acier)M30M10
Course du fourreau de broche (mm)240135
Vitesse de rotation de la broche (tr/min)50 à 2000
Couple de broche (Nm)35016
Puissance du moteur de broche (Kw/V-Hz)4/400-50
Puissance de la pompe de liquide de coupe (W)40
Puissance du moteur embrayage électromécanique (W)32
Puissance du moteur de descente (W)90
Type de descenteAutomatiqueAutomatique
Vitesses d'avances (mm/min)20 à 20420 à 204
Dimension du socle rainuré (mm)455 x 455
Rainures du socle (larg. x nb.)18 x 2
Dimension de la table (mm)465 x 395
Rainures de la table (Nb x Larg. x ecart)2 x 14 x 200
Orientation de la table (Suivant axe Z) (°)+/- 180
Course de la table (mm)550
Diamètre de la colonne (mm)180
Distance axe broche / colonne (mm)360
Distance nez de broche / table (mm)500
Distance nez de broche / socle (mm)1130
Alimentation électrique380V - 3ph
Nombre de gamme2
Variateur de vitesse eletroniqueOui
Rotation de la table (suivant axe Z) (°)+/- 180
Encombrement (Lxlxh) (mm)1065 x 355 x 2150
Poids net (kg)945
Basculement de la table (suivant axe Y) (°)+/- 45°
