ARROW - PI50AV - 0010721

Désignation : PI50AV

Référence DMO : 0010721

Marque : ARROW

Neuf

En stock



Brochure ARROW - PI50AV - 0010721    Fiche technique ARROW - PI50AV - 0010721


Renseignements ARROW - PI50AV - 0010721

DESCRIPTIF

Perceuse a colonne a descente automatique neuve Arrow type PI50AV.

Cette machine a transmission par boîte de vitesse été conçu pour une utilisation intensive avec une capacité de percage jusqu'a 50mm acier et taraudage M30.

D'une grande simplicité d'utilisation et d'une fiabilité éprouvée, cette machine se caractérise par:

  • Variateur électronique de vitesse de rotation de broche situé en facade sur le pupitre de commande
  • Variateur électronique de vitesse de descente automatique de la broche. Cela signifie que l'on peut désynchroniser et ajuster indépendement la vitesse de rotation de la broche de la vitesse de descente du fourreau
  • Embrayage electromagnétique pour la descente automatique avec actionnement en bout de cabestan
  • 2 gammes de vitesses (une basse et une haute) avec selection par levier situé sur la face avant de la machine pour un meilleur couple

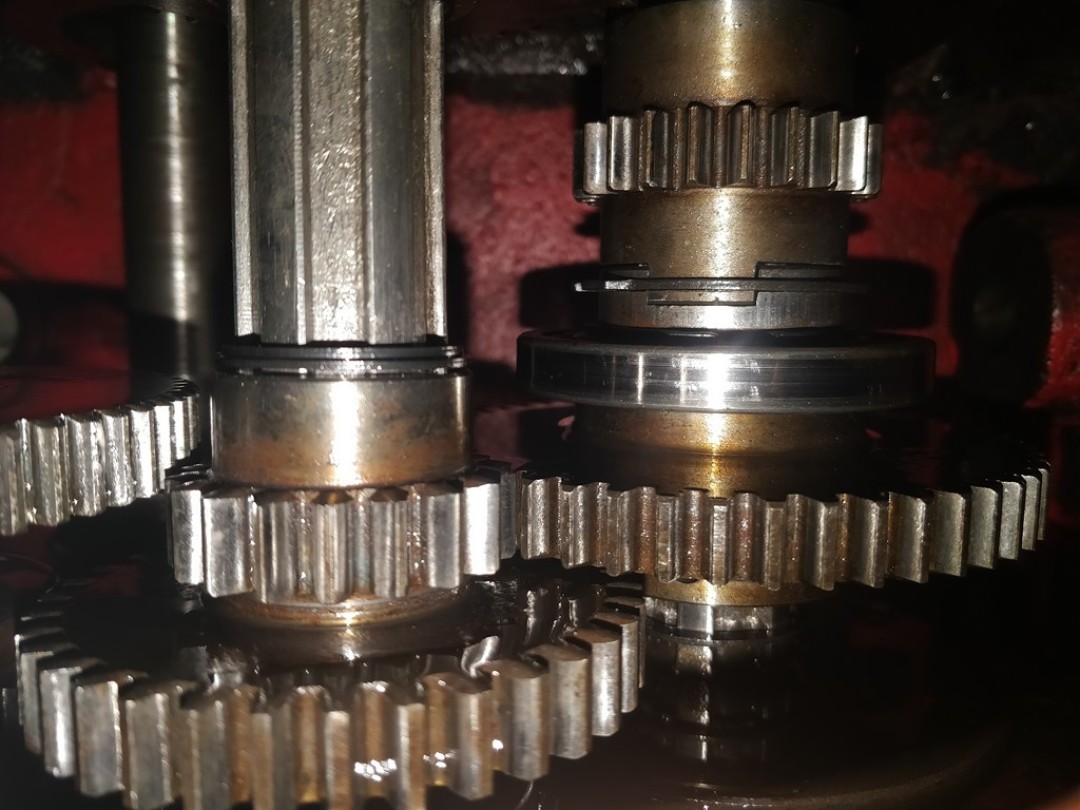

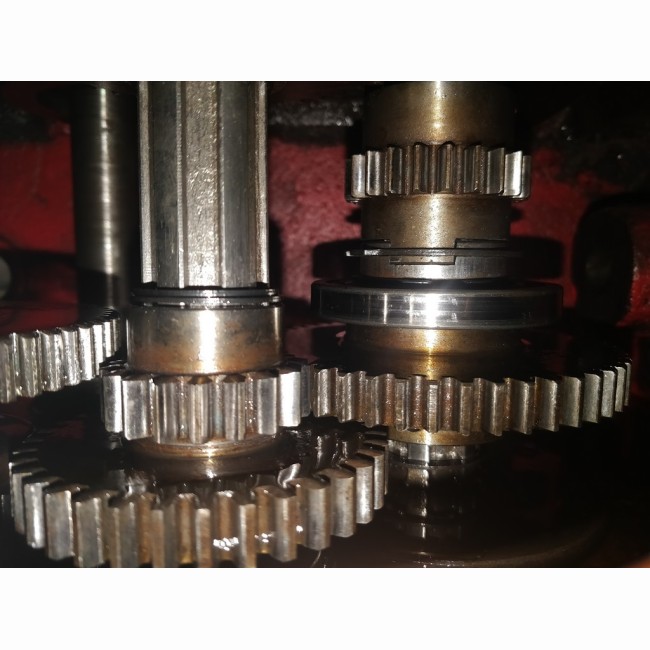

  • Boîte avec engrenages en acier trempé et rectifié
  • Socle usiné et rainuré
  • Un bâti largement dimensionné assurant une grande rigidité a cette machine et une meilleure absorption des vibrations générées par l'outil
  • Pompe de relevage pour l'arrosage
  • Eclairage de la zone de coupe intégré sous la tête
  • Large table de travail tournante et pivotante
  • Montée / baisse de la table de travail motorisée
  • Vernier de butée de profondeur + affichage  numérique
  • Carter asservi de protection de la broche
  • Machine conforme aux reglementations CE

Caractéristiques techniques

PI50AV
Cône de la brocheCM5
Capacité de perçage (acier) (mm)50
Capacité de taraudage (acier)M30
Transmissionengrenage
Course du fourreau de broche (mm)240
Vitesse de broche (tr/min)variable de 50 à 2000
Puissance moteur de broche (Kw)4
Type de descente du fourreauAutomatique
Dimension de la table (mm)470 x 390
Rainures de la table (larg. x nb.) (mm)14 x 2
Diamètre de la colonne (mm)180
Distance axe broche / colonne (mm)360
Distance nez de broche / table (mm)540
Alimentation électrique380V - 3ph
Orientation de la table (°)+ / - 180
Course de la table (mm)550
Dimension du socle rainurée (mm)450 x 460
Rainures du socle (larg. x nb.)18 x 2
Distance nez de broche / socle (mm)1130
Couple (Nm)350
Puissance moteur de descente (W)90
Vitesses d'avances (mm/min)20 à 204
Puissance de la pompe de liquide de coupe (W)40
Puissance moteur embrayage electromagnétique (W)32
Nombre de gammes de vitesses2
Montée / baisse de la tablemotorisée

Equipements

PI50AV
Etau de percageEn option
Pompe d’arrosageEn standard
variateur de vitesse de rotation électroniqueEn standard
EclairageEn standard
Table tournanteEn standard
variateur de vitesse de descenteEn standard
mandrin de percageEn option
Boîte de foret, HSS de 1 à 13mmEn option
Boîte de foret + taraud de M3 à M12En option

Données de la machine

PI50AV
Encombrement (L x l x H) (mm)665 x 1055 x 2150
Poids brut (kg)905
poids net (kg)845
