ARROW - P40AV - 11434

Désignation : P40AV

Référence DMO : 11434

Marque : ARROW

Neuf

En stock



   Fiche technique ARROW - P40AV - 11434


Renseignements ARROW - P40AV - 11434

DESCRIPTIF

Perceuse à colonne ARROW avec descente automatique type P40AV

     Grâce à sa capacité de perçage jusqu’à 40mm acier et de taraudage M24, cette machine de production à descente automatique saura répondre à toutes vos demandes : perçages lourds, travaux de précision, utilisation intensive, ...

     La P40A se caractérise par:

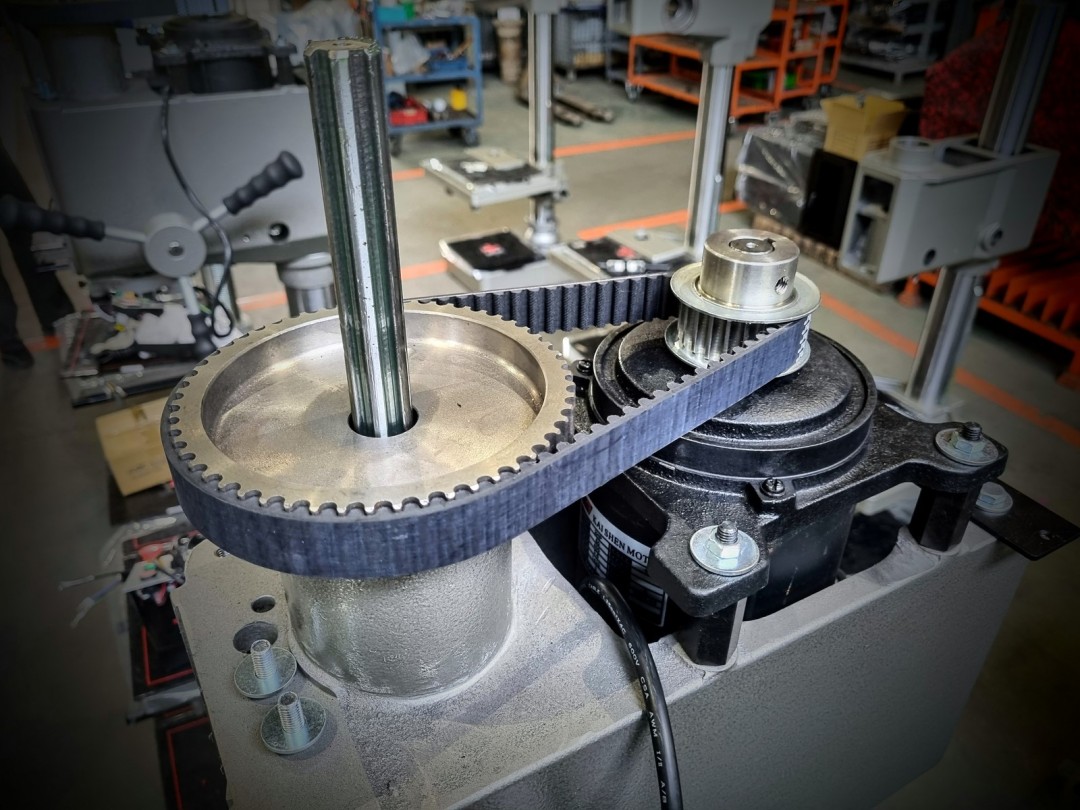

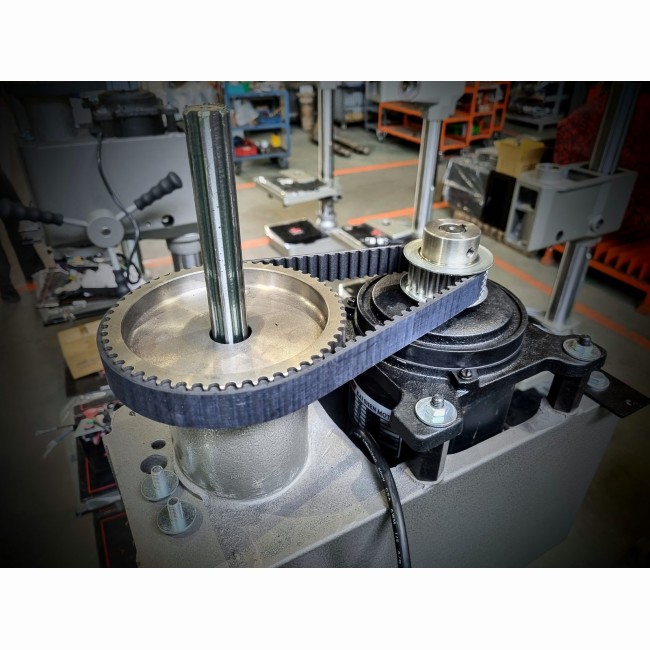

  • Une transmission par courroie crantée entre la sortie du moteur et la broche.
  • Un variateur éléctronique avec potentiomètre de réglage de la vitesse de rotation de la broche.
  • Un afficheur numérique pour une lecture rapide de la vitesse instantanée de la vitesse de broche
  • 3 vitesses d'avances pour la descente automatique (0,2 / 0,1 et 0,05mm/tr)

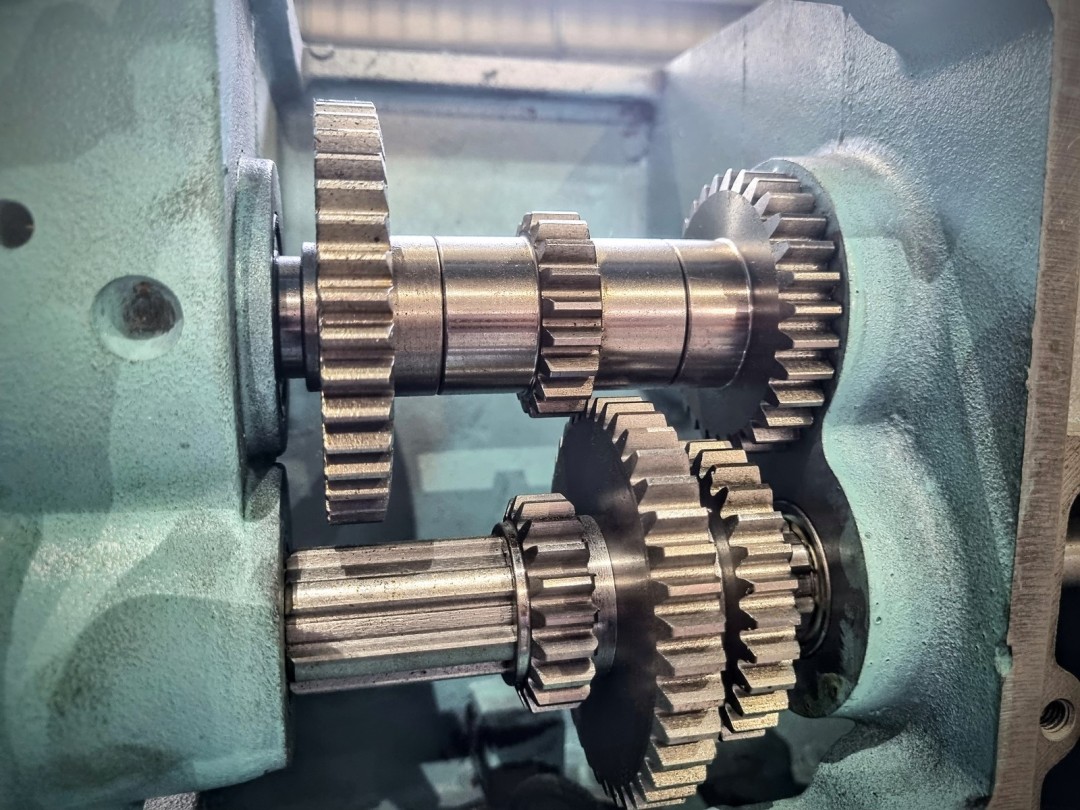

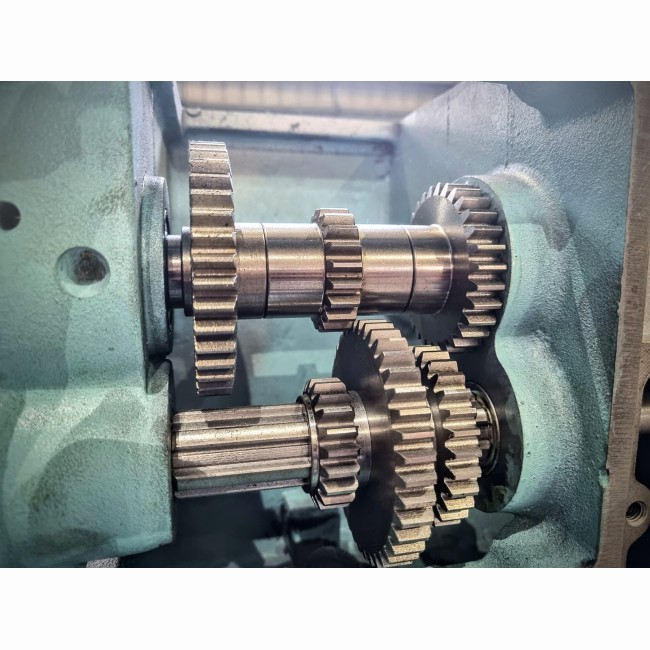

  • 2 gammes de vitesses, selectionnable grâce au levier sur le côté de la tête,  pour une bonne répartition du couple
  • Une construction mécanique lourde et bien dimensionnée avec un bâti, le tête de percage et le socle en fonte aciérée. la colonne supportant la tête est elle en acier
  • Une broche de perçage montée sur des roulements a billes de précisions
  • Une large table de travail rainurée et rectifiée, réglable en hauteur via une manette
  • Un socle rainuré permettant le bridage de pièce volumineuses. Le socle fait également office de réservoir pour le luiquide de coupe
  • Une pompe d'arrosage avec un flexible + buse orientable pour la lubrification lors des operations de percage.
  • Un carter de protection mobile et asservi du mandrin percage.
  • Un dispositif de taraudage avec butée réglable et retour automatique

Caractéristiques techniques

P40AV
Dimension de la table (mm)560 x 470
Type de descenteAutomatique
Nombre de gamme de vitesses de broche2
Dimension de la base (mm)485 x 685
Alimentation électrique380V
Distance nez de broche / table (de à mm)605
Distance broche / colonne (mm)265
Diamètre de la colonne (mm)115
Rainures (larg. x ecartement x nb.) (mm)16 x 186 x 2
Cône de la brocheCM4
Vitesses d’avances (mm/tr)0,2 / 0,1 / 0,05
Moteur de broche (Kw)1,5
Vitesse de broche (tr/min)65 à 2000
Course du fourreau de broche (mm)150
TransmissionCourroie crantée
Diamètre du fourreau (mm)75
Capacité de taraudage (acier)M24
Capacité de perçage (acier) (mm)40

Equipements

P40AV
Conforme aux réglementations CEStandard
Table de travail tournanteStandard
Descente automatiqueStandard
Deux gammes de vitesse (haute et basse)

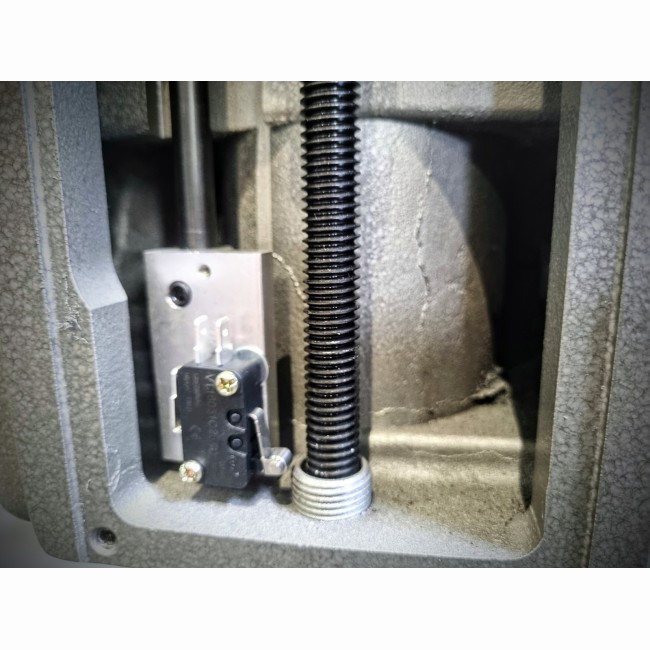

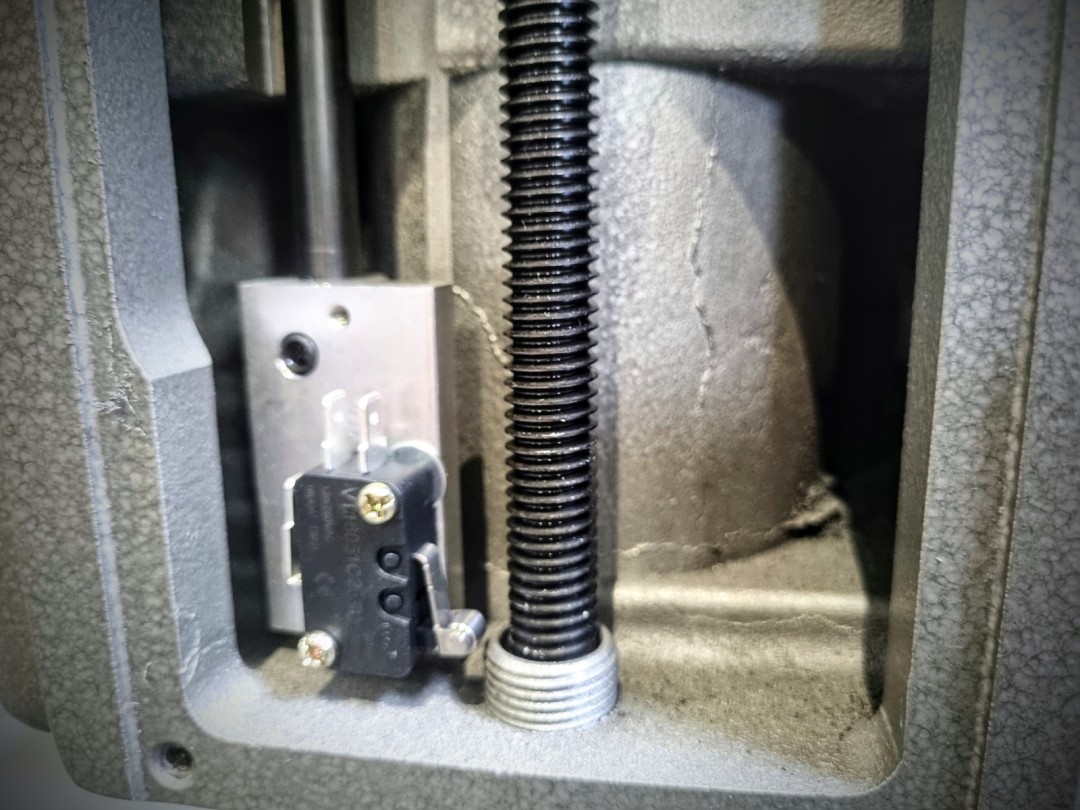

Butée de profondeur avec inversion automatique du sens de rotation pour taraudageStandard
Boîte de foret + taraud de M3 à M12En option
Etau de percageEn option
Boîte de foret, HSS de 1 à 13mm
EclairageStandard
Variateur électronique de vitesse de rotation avec affichage numériqueStandard
Pompe d’arrosageStandard
Mandrin de perçage auto-serrantEn option

Données de la machine

P40AV
Encombrement (L x l x H) (mm)960 x 680 x 1990
Poids (kg)385
