P35GA - P50GA (entraînement boîte de vitesse)

ARROW - P35GA - P50GA (entraînement boîte de vitesse)

Désignation : P35GA - P50GA (entraînement boîte de vitesse)

Référence DMO :

Marque : ARROW

Neuf

Sur commande

DESCRIPTIF

Perceuse a colonne à descente automatique neuve Arrow type P - GA

Cette machine a transmission par boîte de vitesse été conçu pour une utilisation intensive avec une capacité de percage jusqu'a 50mm acier et taraudage M30.

D'une grande simplicité d'utilisation et d'une fiabilité éprouvée, cette machine se caractérise par:

Embrayage electromagnétique pour la descente automatique avec actionnement en bout de cabestan
Boîte avec engrenages en acier trempé et rectifié avec 12 rapports

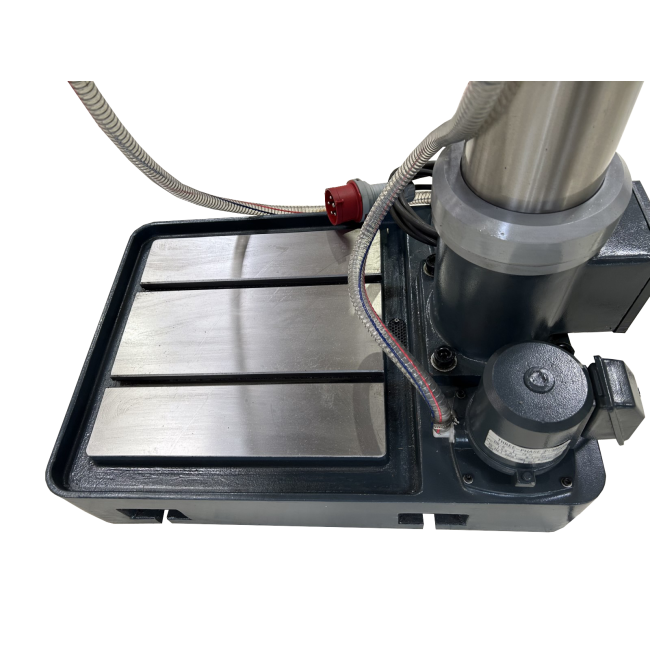

Socle usiné et rainuré
Un bâti largement dimensionné assurant une grande rigidité a cette machine et une meilleure absorption des vibrations générées par l'outil
Pompe de relevage pour l'arrosage
Eclairage de la zone de coupe intégré sous la tête

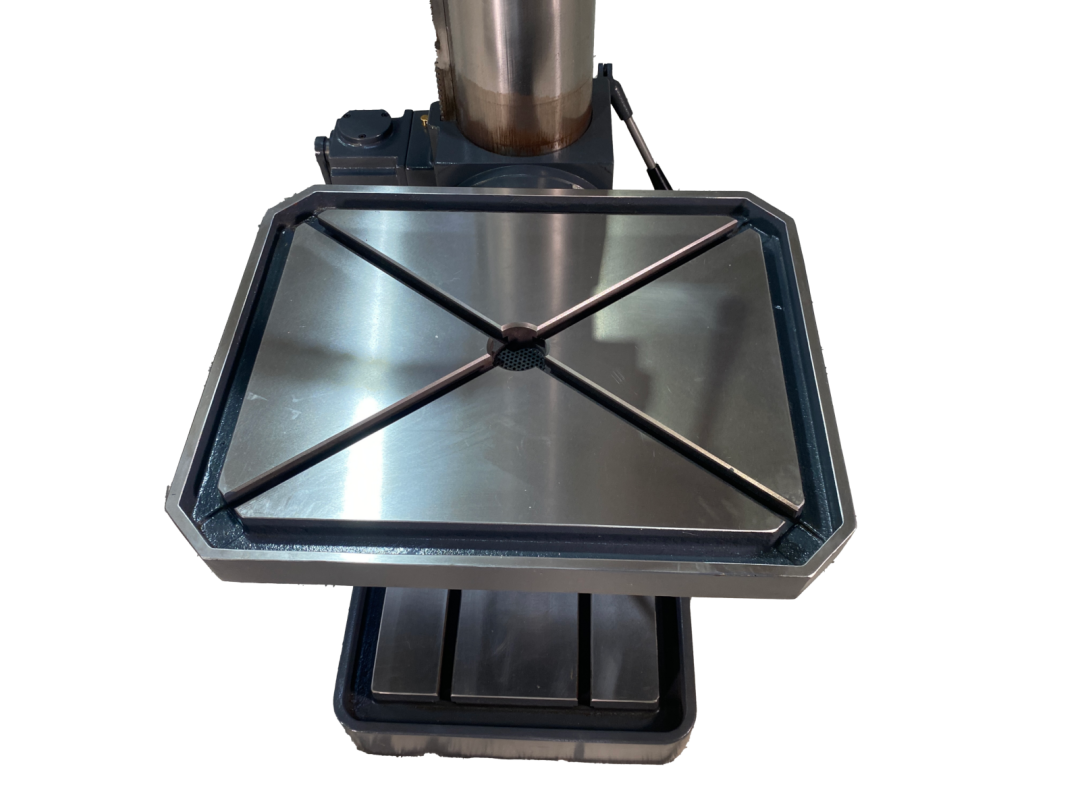

Large table de travail tournante et pivotante

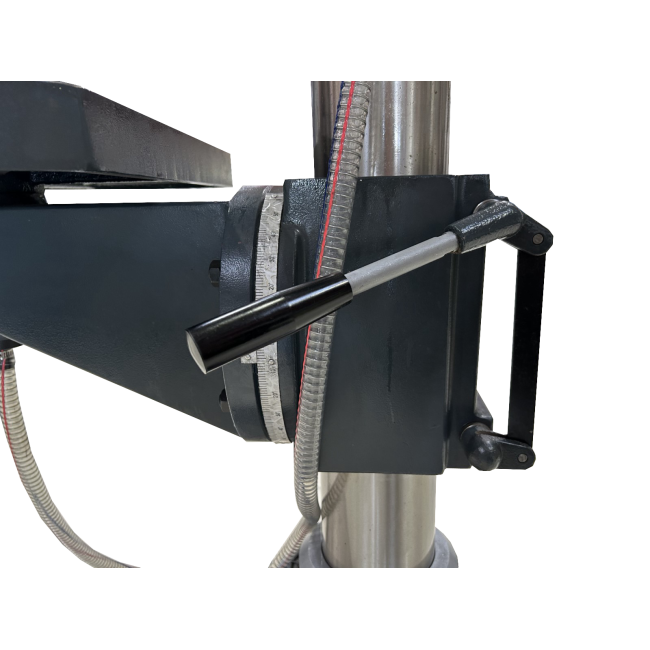

Montée / baisse de la table de travail manuelle pour la 35GA / motorisée pour la 50GA
Vernier de butée de profondeur + affichage numérique

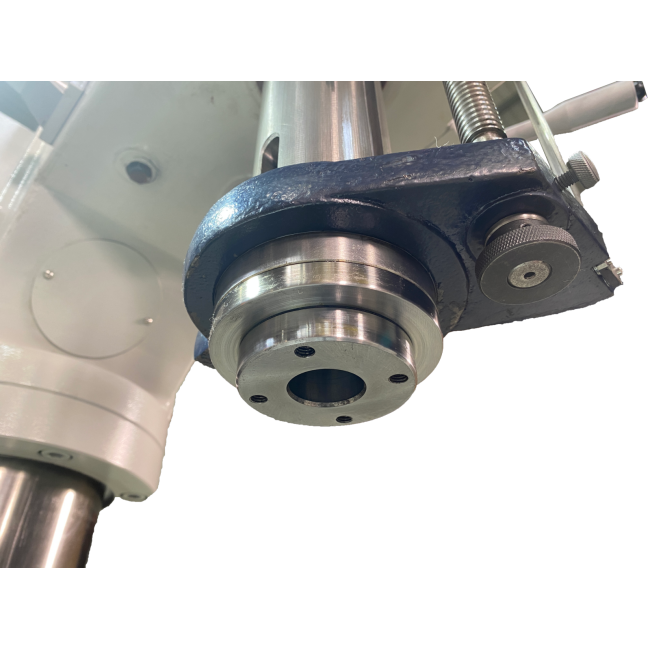

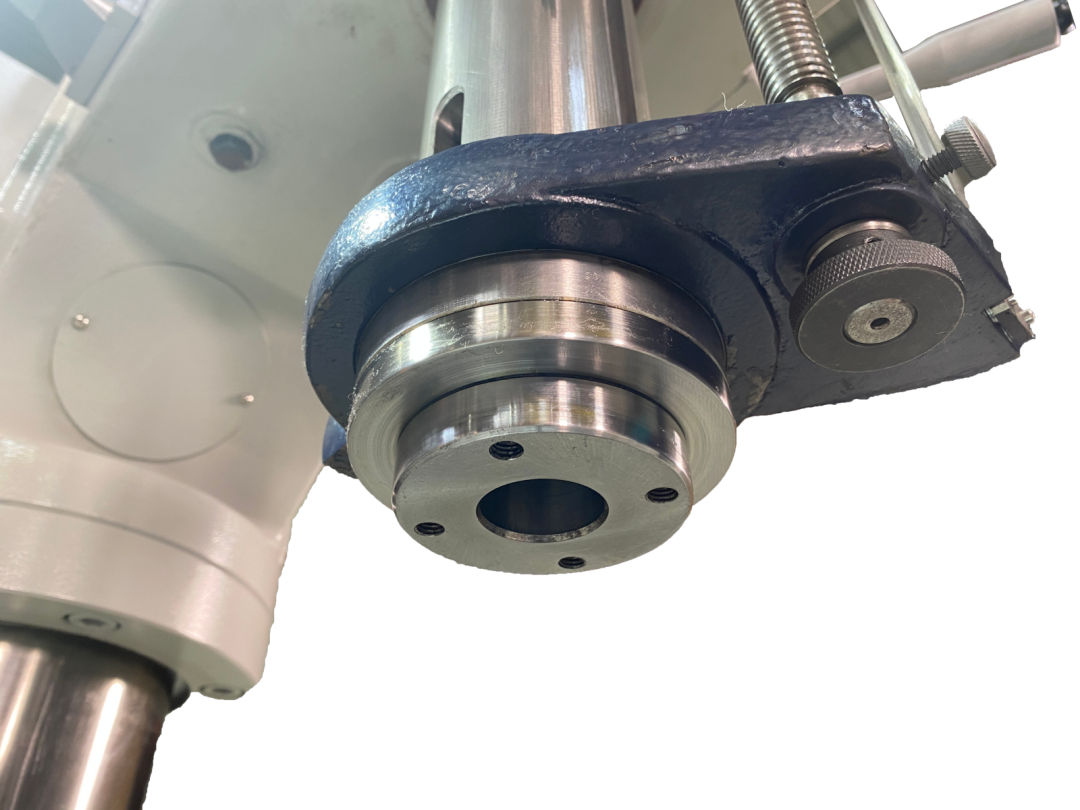

Carter asservi de protection de la broche
Machine conforme aux reglementations CE

Caractéristiques techniques

	P35GA	P50GA
Cône de broche	CM4	CM4
Capacité de perçage (acier) (mm)	35	50
Capacité de taraudage (acier)	M22	M32
Course du fourreau de broche (mm)	160	180
Vitesse de broche (tr/min)	125 à 3030	52 à 2400
Nombre de vitesses	12	12
Puissance du moteur de broche (kW)	1,5	3
Type de descente du fourreau	Automatique (électromagnétique)	Automatique (électromagnétique)
Dimensions de la table (mm)	500 x 420	580 x 460
Rainures de la table (largeur x nombre) (mm)	2 x 14	2 x 14
Distance axe broche / axe colonne (mm)	380	400
Orientation de la table	+/-45°	+/-45°
Course de la table (mm)	450	450
Puissance du moteur de table (kW)		0.25
Dimensions du socle rainuré (mm)	650 x 460	800 x 525
Vitesse d'avances (mm/tr)	0.1 / 0.2 / 0.3	0.1 / 0.2 / 0.3 / 0.4
Puissance de la pompe de liquide de coupe (W)	0.075	0.09
Montée/baisse de la table	Manuelle	Motorisée

Equipements

	P35GA	P50GA
Pompe d’arrosage	Standard	Standard
Eclairage LED	Standard	Standard
Table tournante et pivotante	Standard	Standard
Inversion automatique du sens de rotation pour le taraudage	Standard	Standard
Affichage numérique de la position de la broche	Standard	Standard
Montée/baisse de la table	Par manivelle (Standard)	Motorisée (Standard)
Etau de perçage	Option	Option
Mandrin de perçage	Option	Option
Boîte de forêts, HSS de 1 à 13mm	Option	Option
Boîte de forêts + tarauds de M3 à M12	Option	Option

Données de la machine

	P35GA	P50GA
Encombrement (L x l x H) (mm)	560 x 880 x 2250	1120 x 680 x 2180
Poids brut (Kg)		630
Poids net (kg)	450	690
