Perçeuse à colonne Retour à la page précédente

ERLO - Série X

Désignation : Série X

Référence DMO :

Marque : ERLO

Neuf

Sur commande

DESCRIPTIF

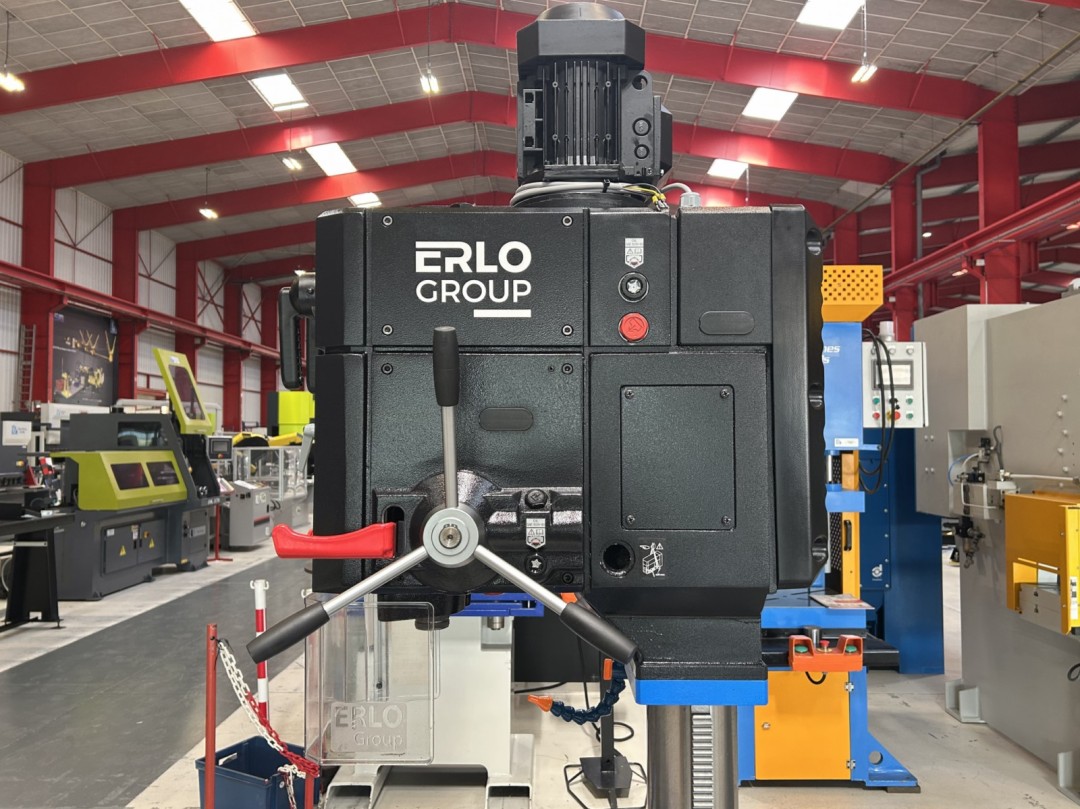

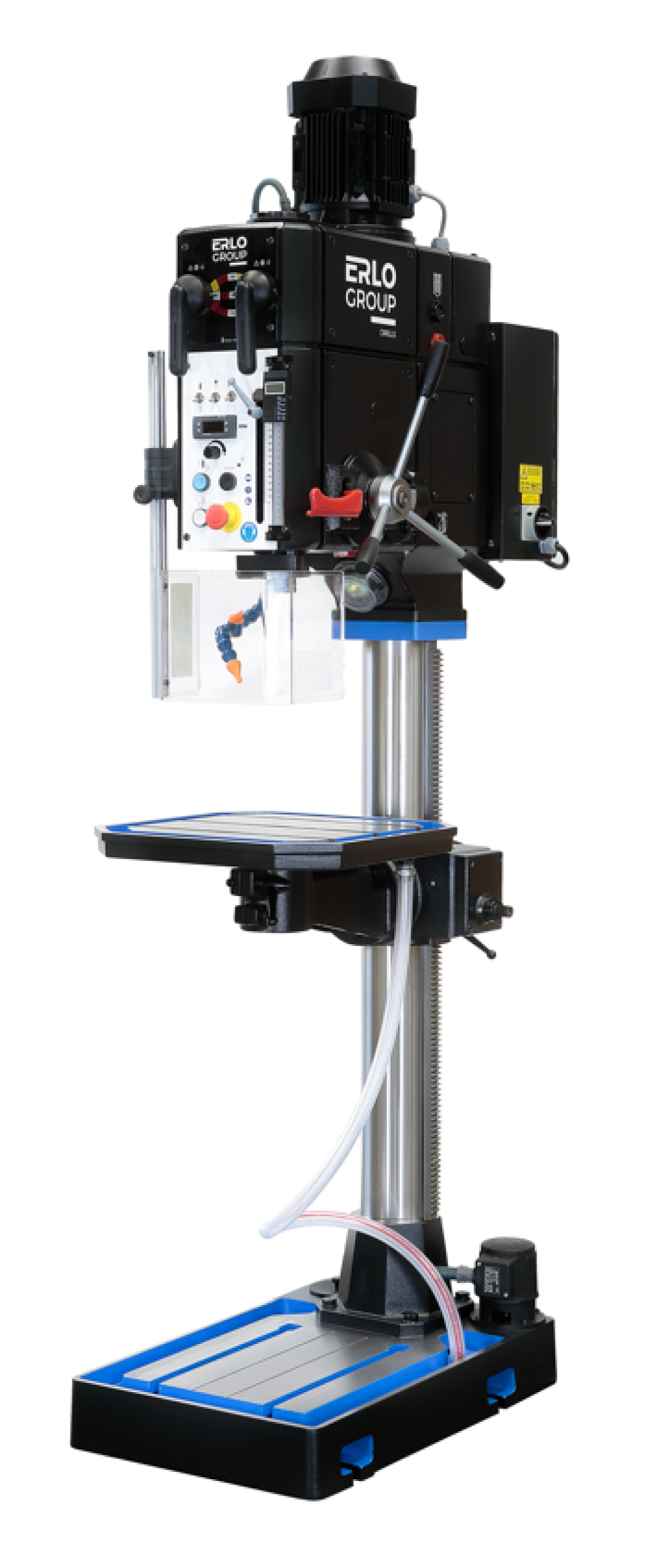

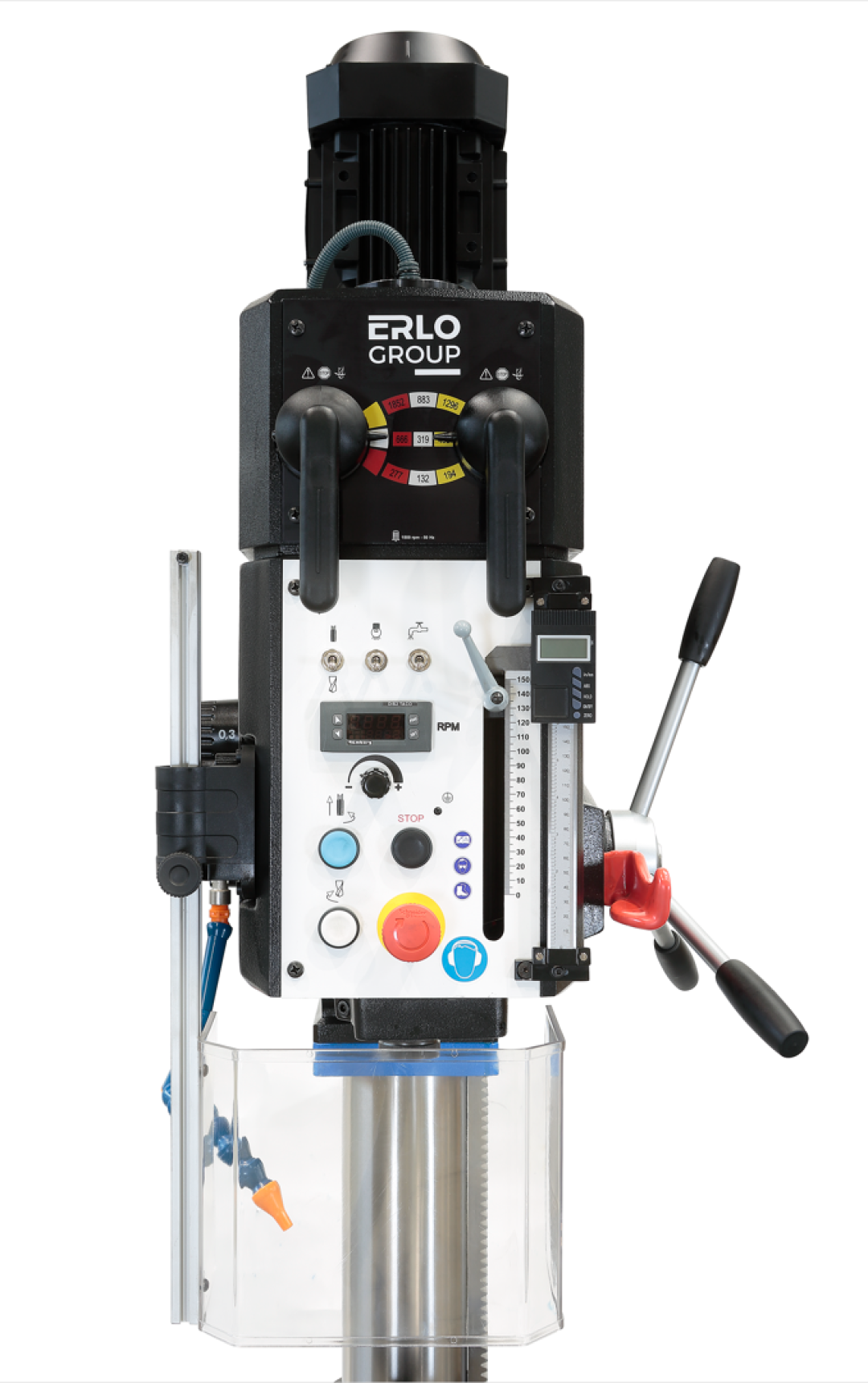

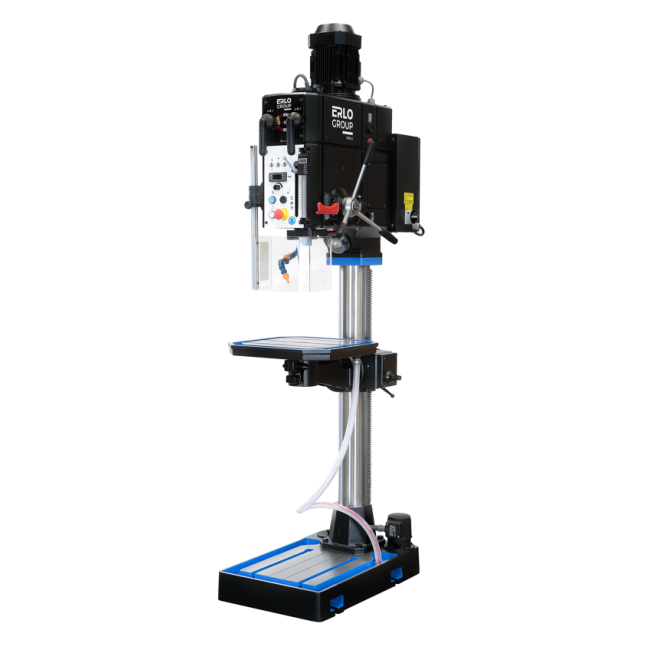

Perceuse à colonne Erlo Série X 35-40 :

Avance(s) manuelle(s) ou automatique(s) avec embrayage mécanique (A) ou électromagnétique (B)

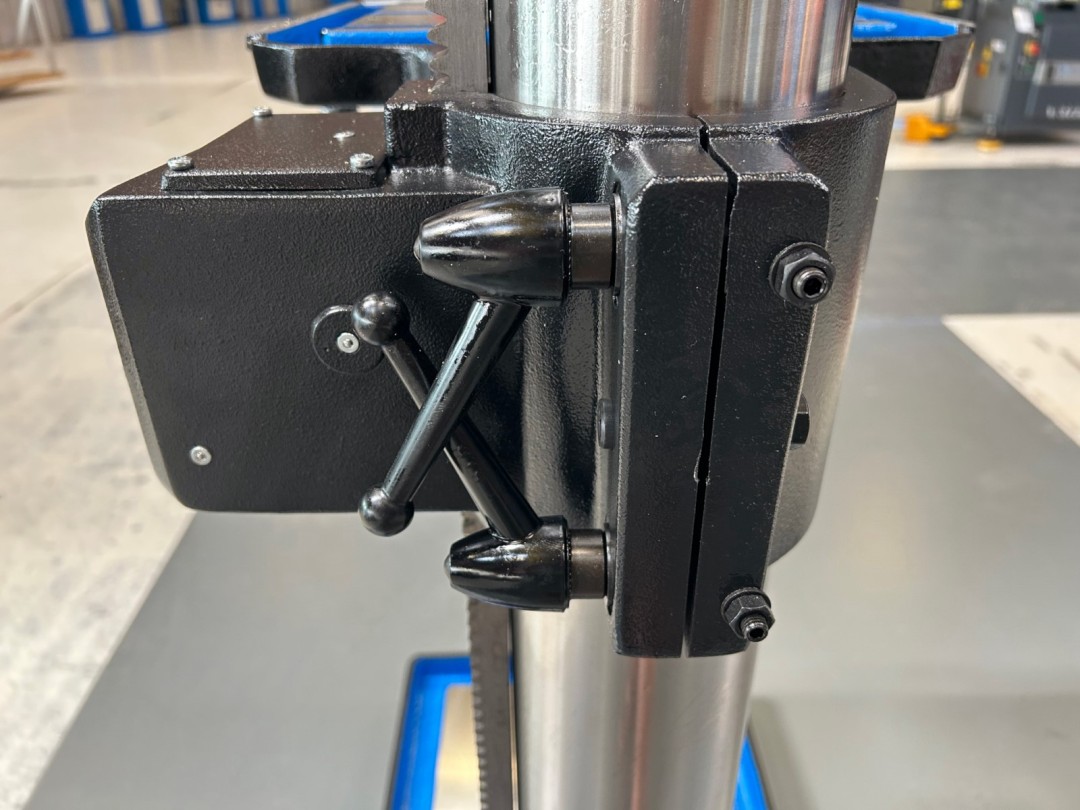

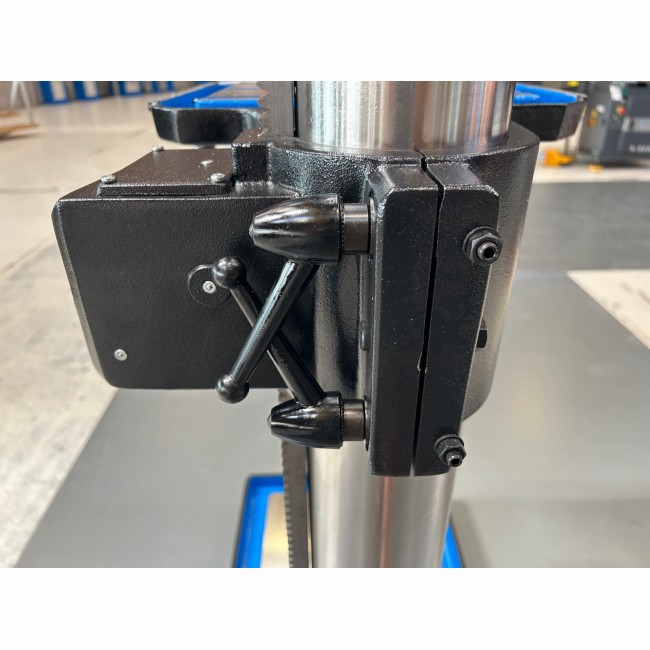

Table déplaçable et tête fixe
Tête, base et colonne en fonte

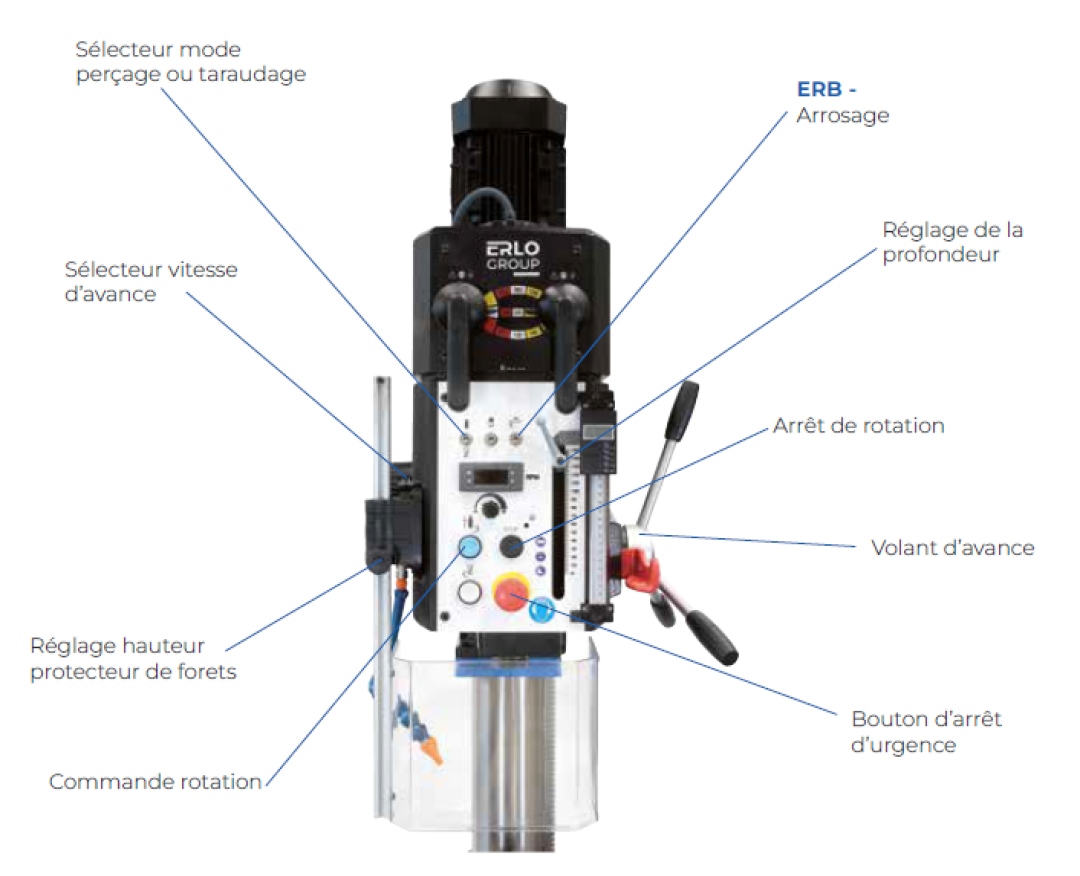

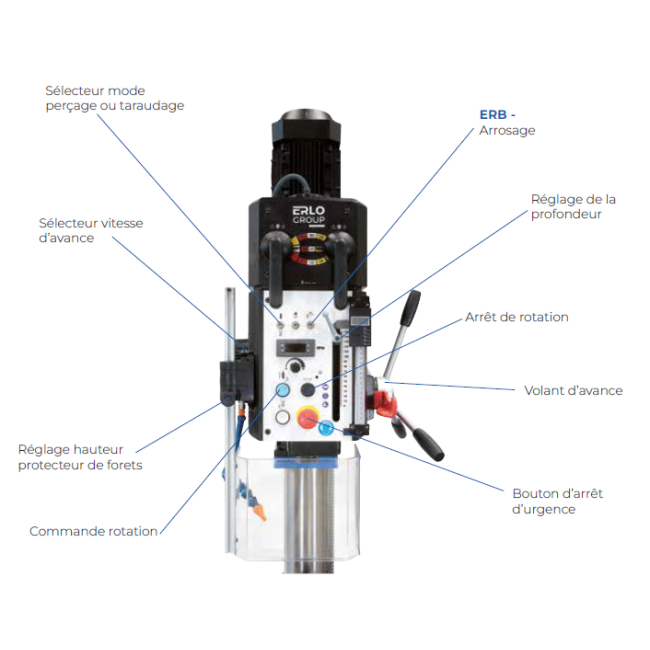

Équipements standards :

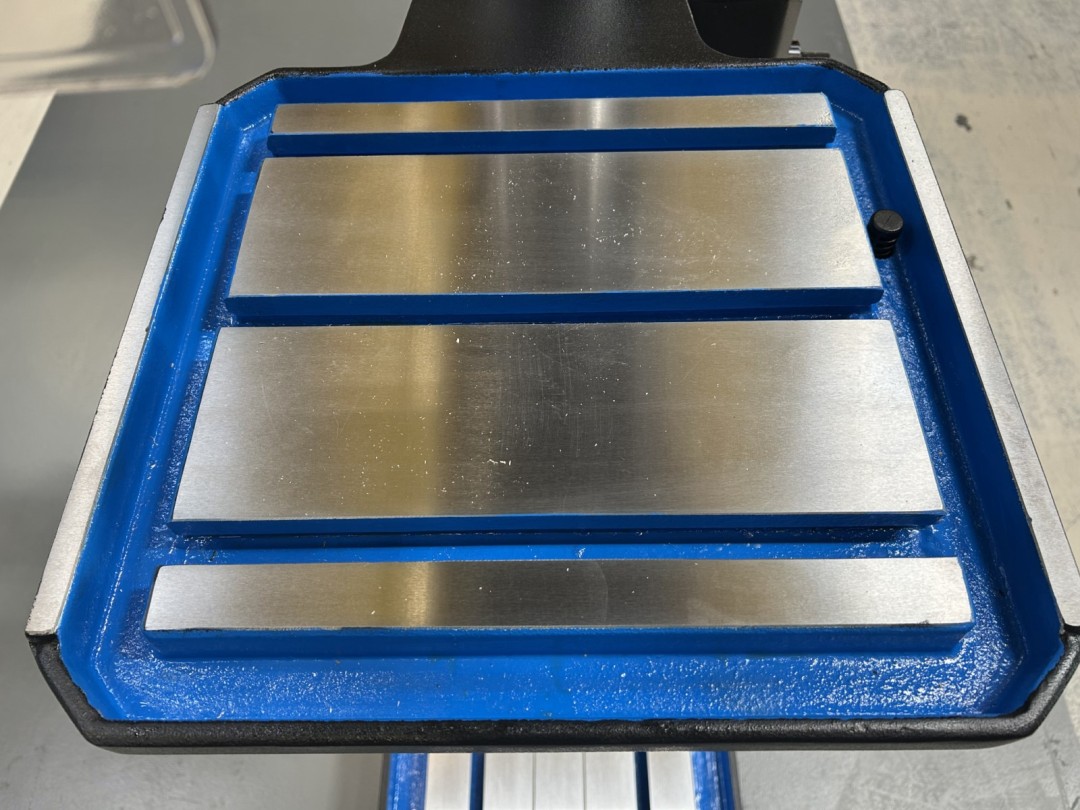

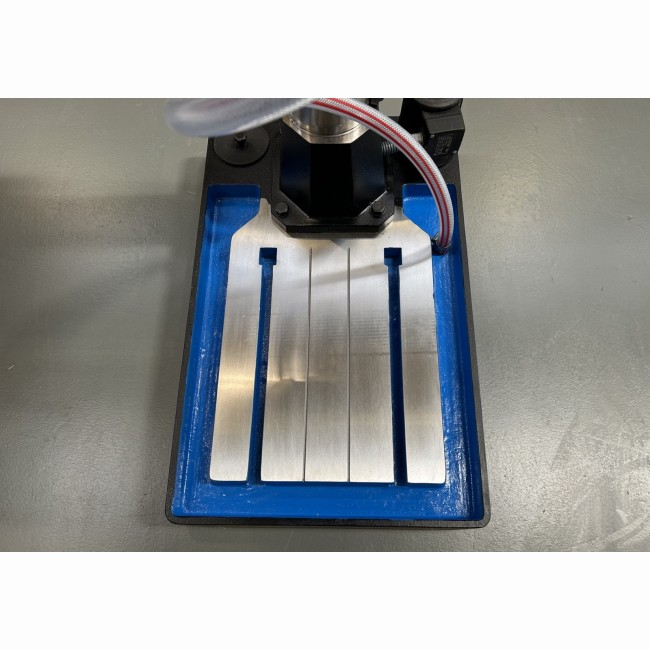

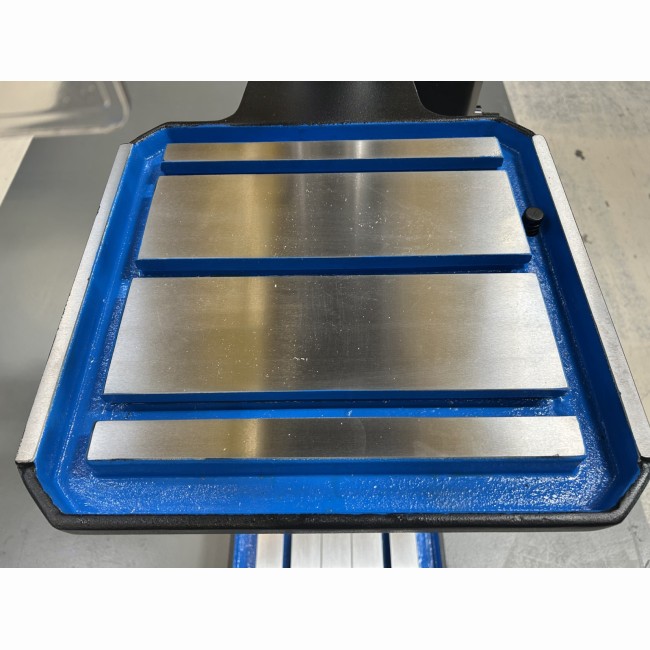

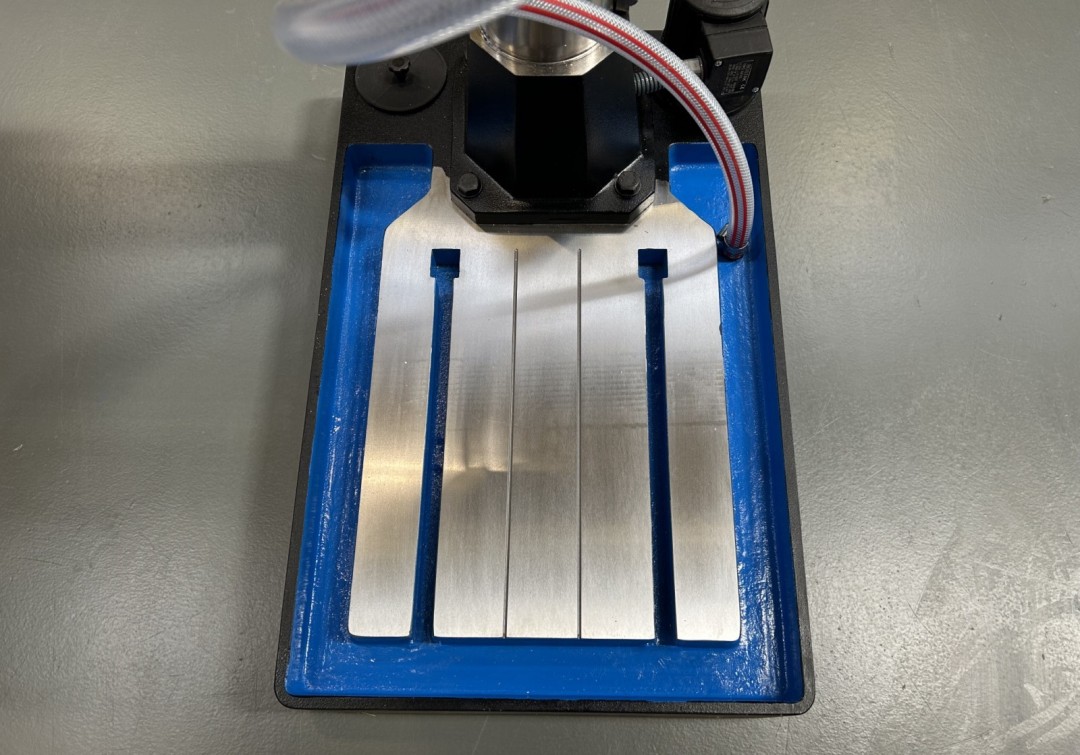

Table avec rainures en « T »

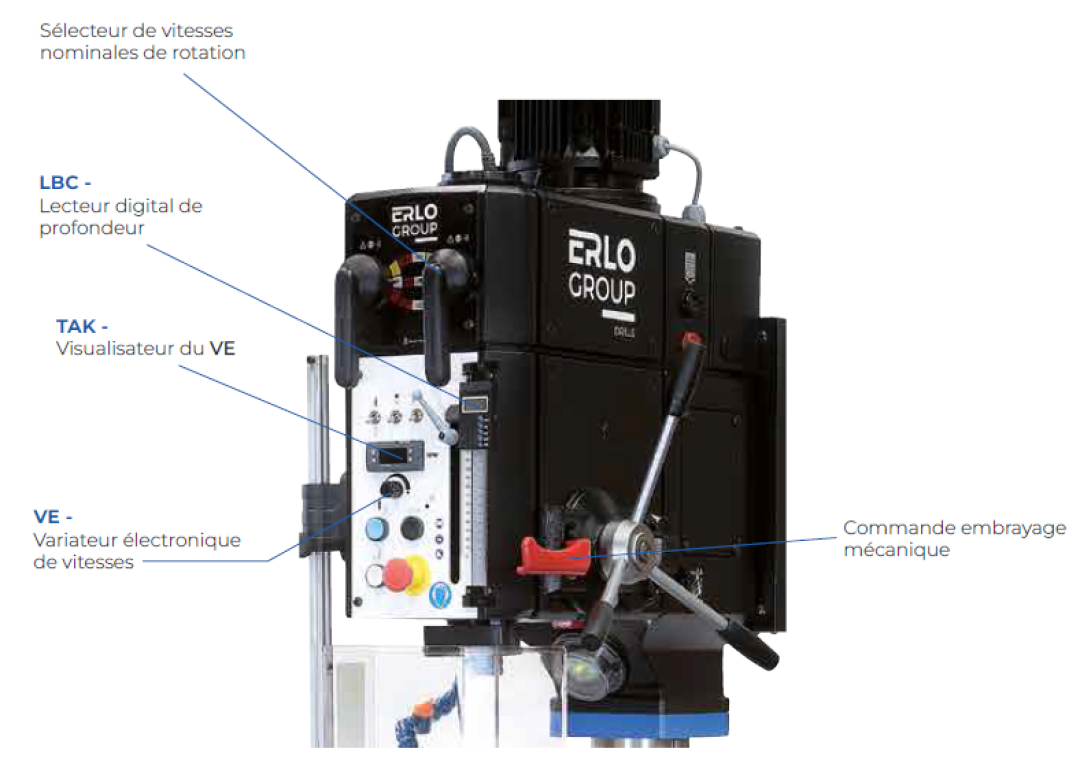

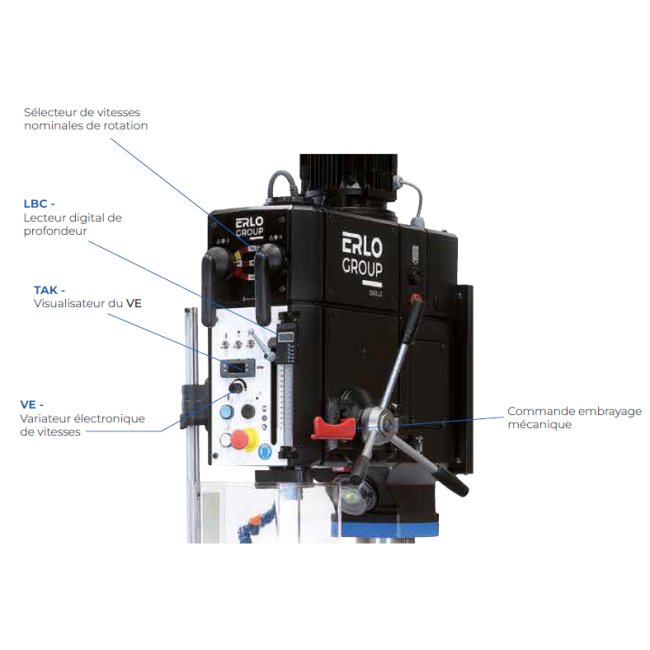

Variateur électronique de vitesses
Lecteur digital de vitesses

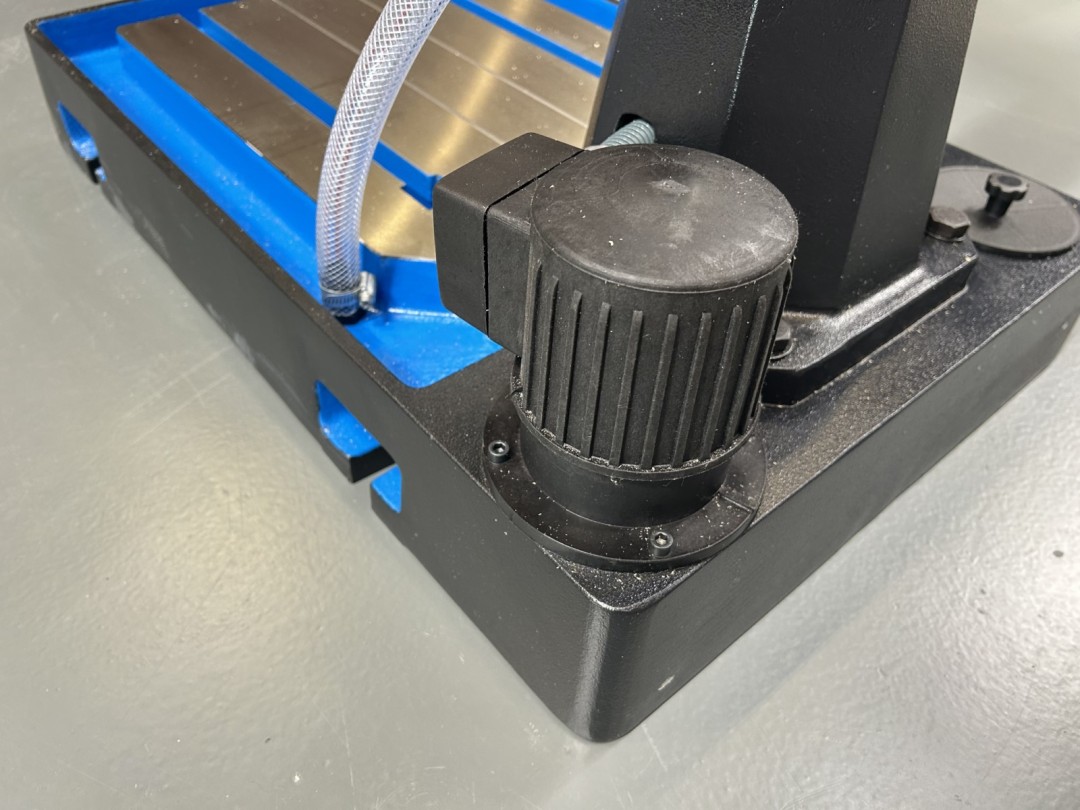

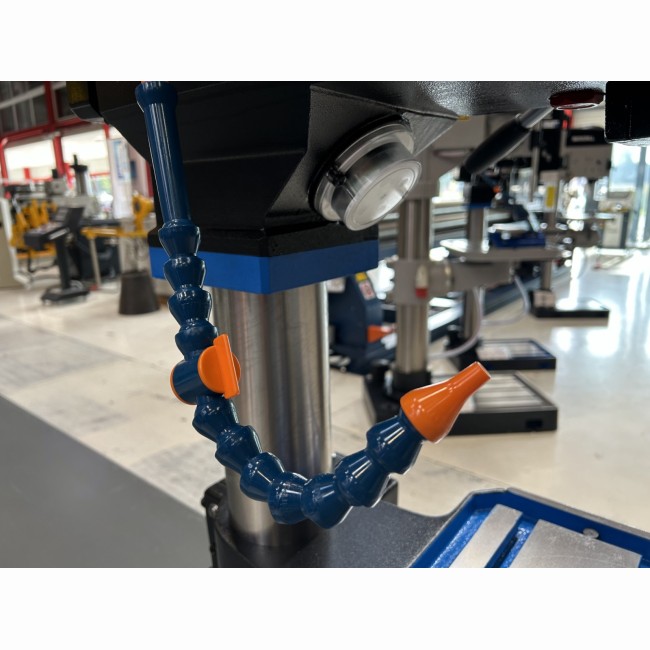

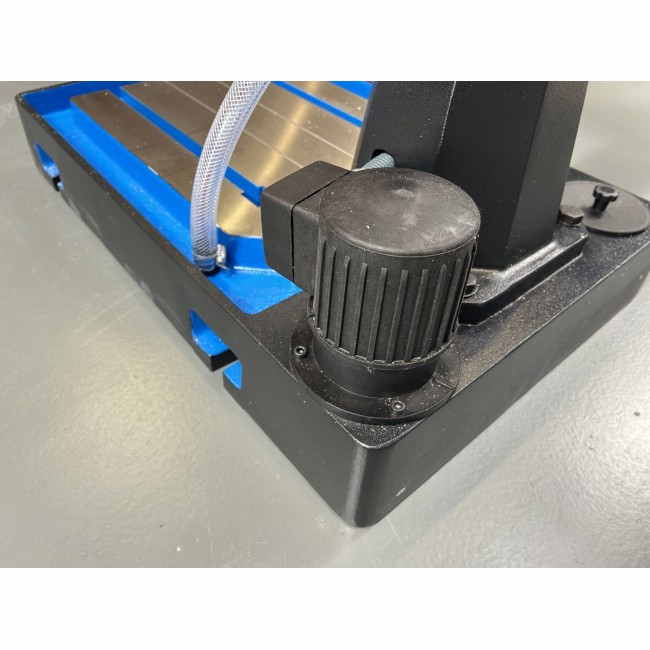

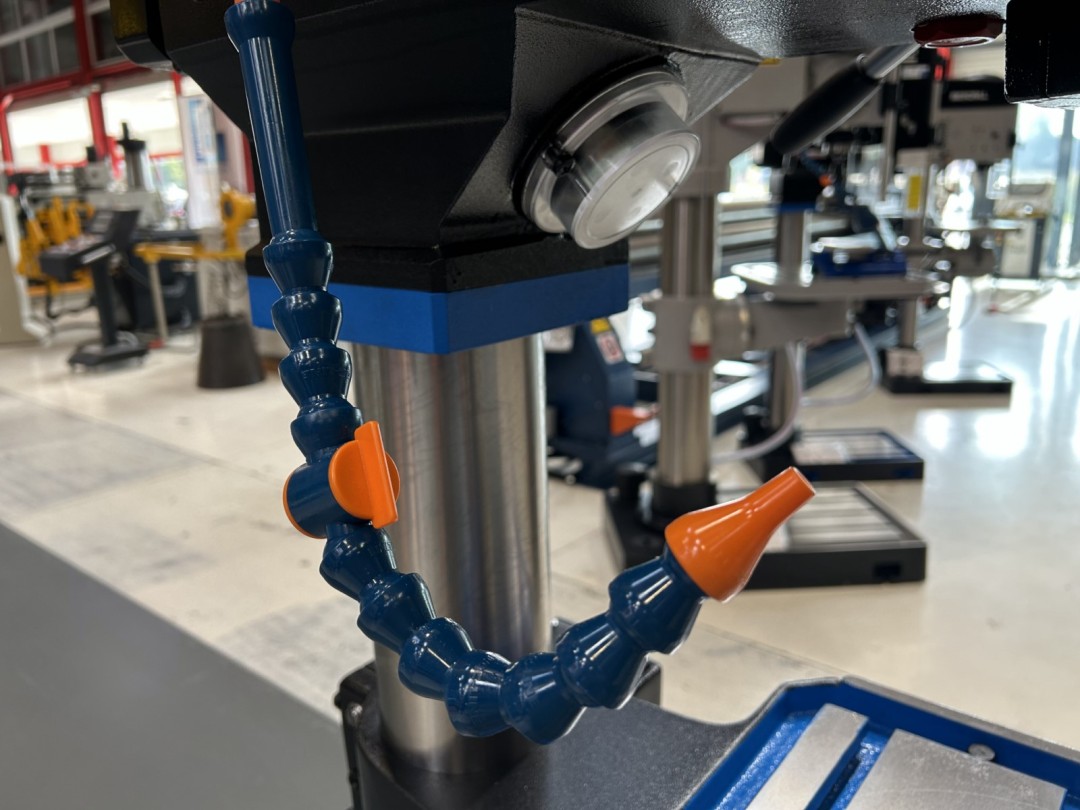

Arrosage dans la base (mod. de 40)
Inversion automatique du sens de rotation pour processus de taraudage
Échelle et butée réglable de profondeur

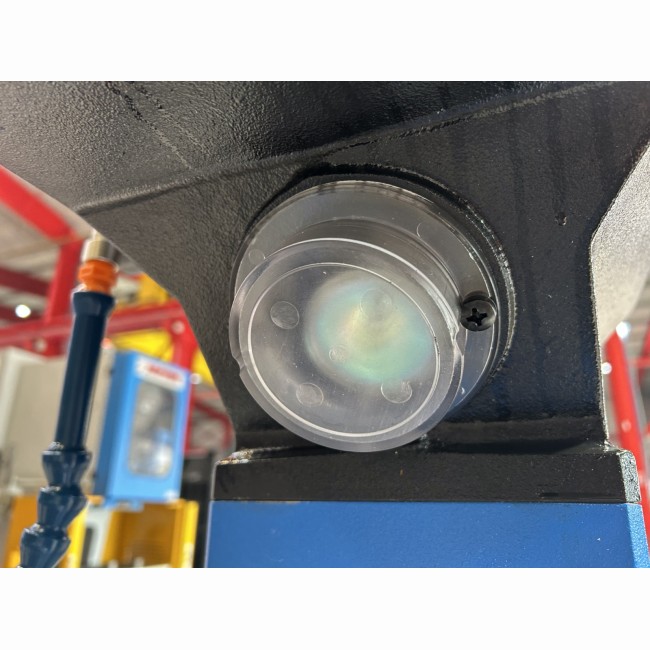

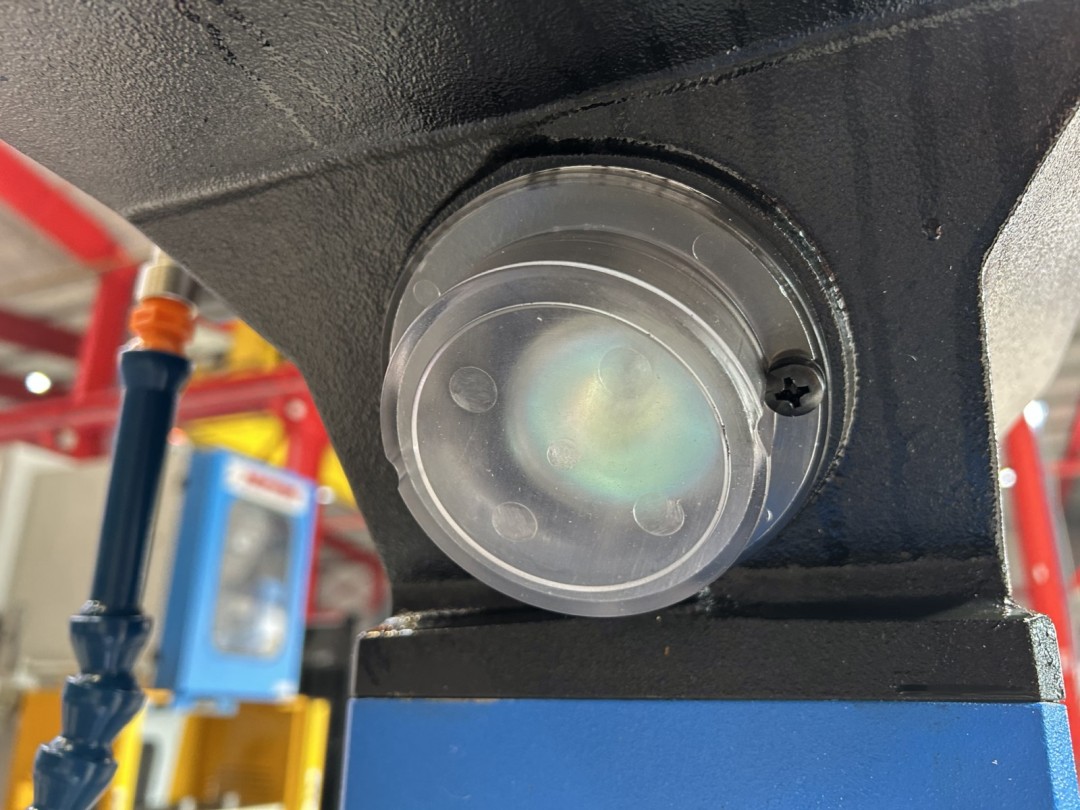

Équipement d’éclairage

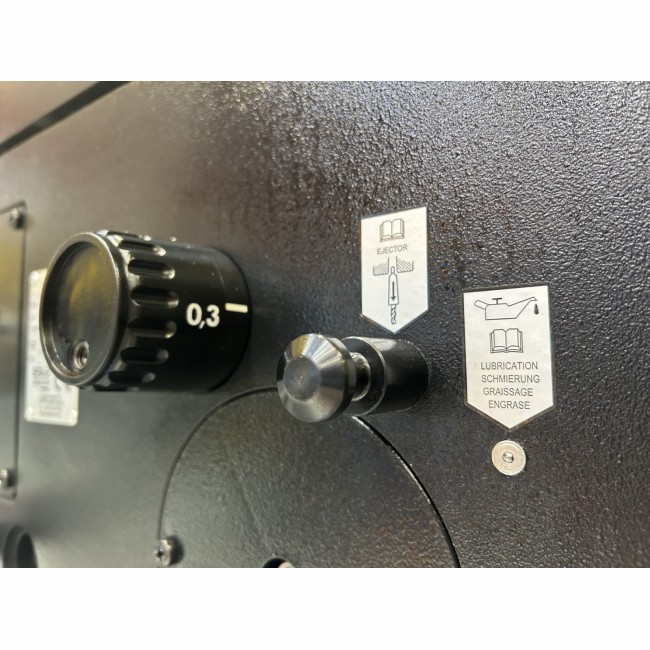

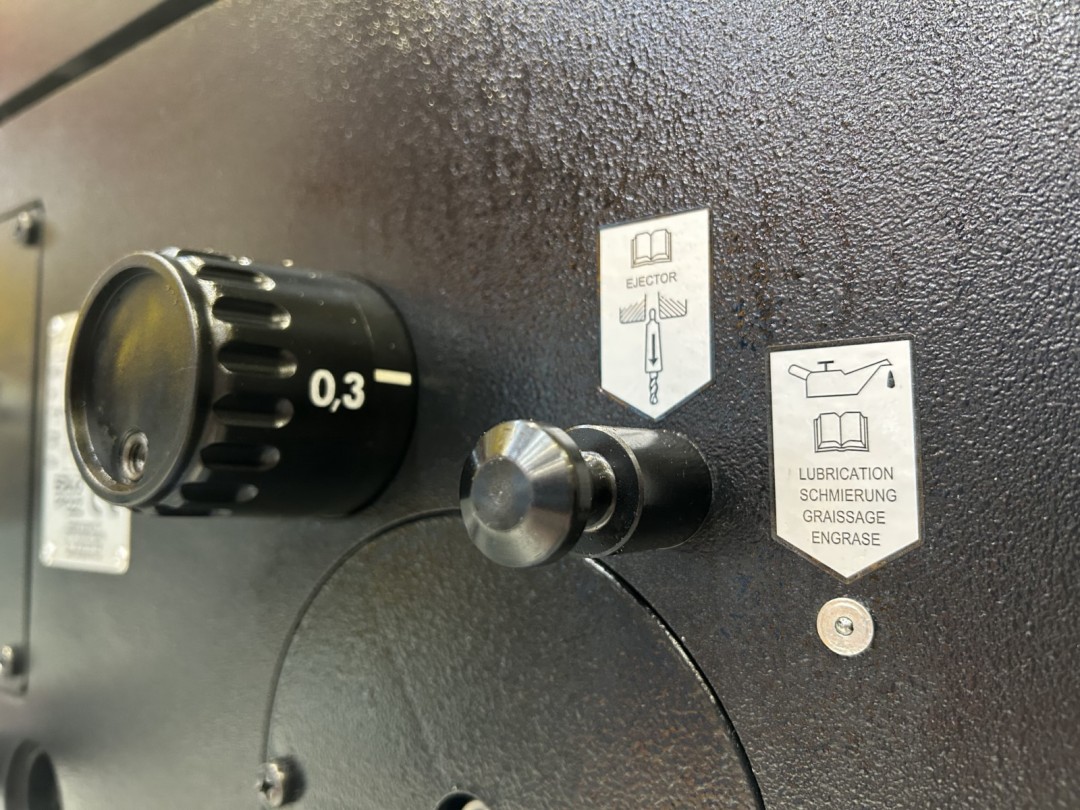

Éjecteur de l’outil
Garde moteur
Bouton d’arrêt d’urgence

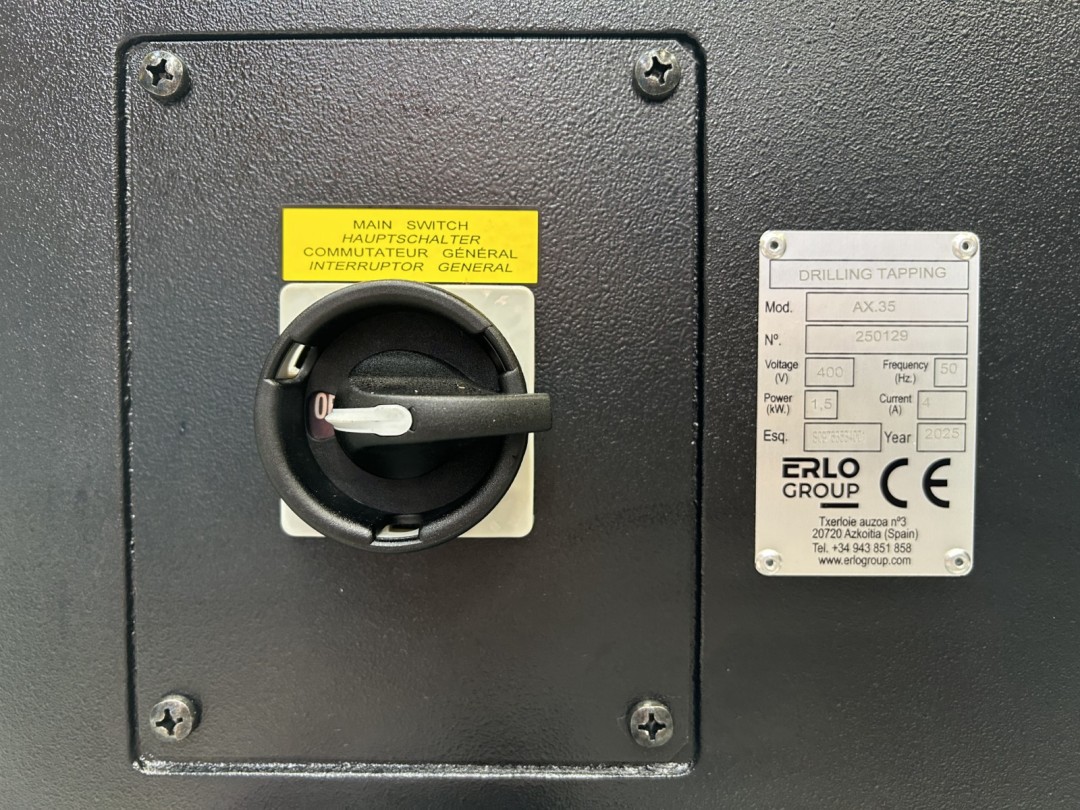

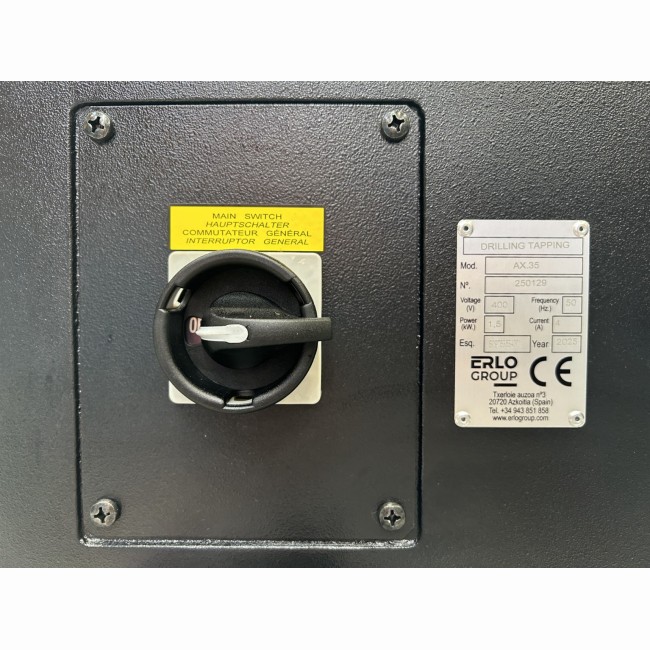

Interrupteur général
Sélection du sens de rotation
Équipement électrique basse tension
Équipement électrique dans armoire indépendante
Protecteur de forets avec micro d’arrêt
Table fixe (modèles de 35)
Table tournante et basculante (modèles de 40)
Normes CE

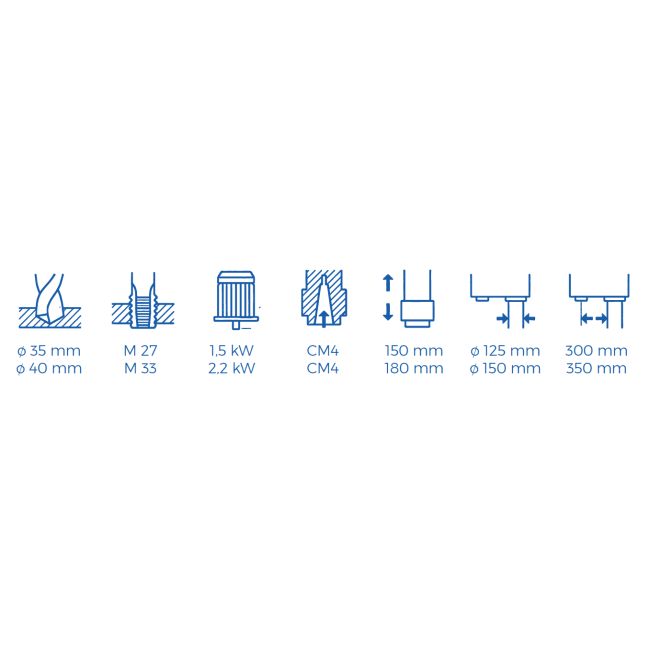

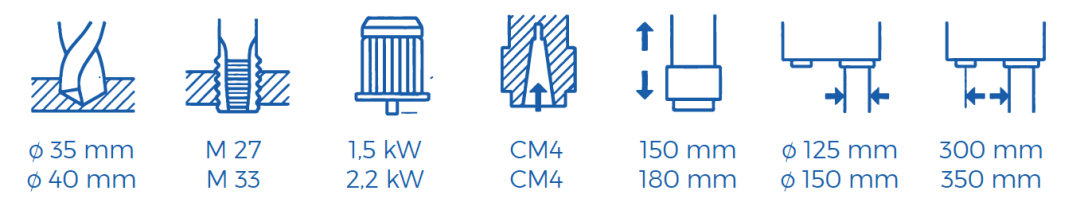

Caractéristiques techniques

	SX.35	AX.35	BX.35	SX.40	AX.40	BX.40
Capacité max. de perçage acier St. 50/60 (Ø mm)	35	35	35	40	40	40
Capacité max. de taraudage acier St. 50/60	M24	M24	M24	M33	M33	M33
Cône Morse (Nº)	4	4	4	4	4	4
Course max. de la broche (profondeur de perçage) (mm)	150	150	150	175	175	175
Puissance du moteur principal (kW)	1,5	1,5	1,5	2,2	2,2	2,2
Transmission	Engrenages	Engrenages	Engrenages	Engrenages	Engrenages	Engrenages
Nombre de vitesses	9	9	9	9	9	9
Plage de vitesse avec moteur à 1 500 tr/min 50 Hz triphasé (tr/min)	132-194-277-319-466-666-883-1 296-1 852	132-194-277-319-466-666-883-1 296-1 852	132-194-277-319-466-666-883-1 296-1 852	132-194-277-319-466-666-883-1 296-1 852	132-194-277-319-466-666-883-1 296-1 852	132-194-277-319-466-666-883-1 296-1 852
Plage de vitesse avec variateur et moteur à 1 500 tr/min 50 Hz triphasé (tr/min)	A)66-211 B)97-310 C)138-443 D)160-510 E)233-746 F)333-1 066 G)440-1 413 H)648-2 074 I)926-2 963	A)66-211 B)97-310 C)138-443 D)160-510 E)233-746 F)333-1 066 G)440-1 413 H)648-2 074 I)926-2 963	A)66-211 B)97-310 C)138-443 D)160-510 E)233-746 F)333-1 066 G)440-1 413 H)648-2 074 I)926-2 963	A)66-211 B)97-310 C)138-443 D)160-510 E)233-746 F)333-1 066 G)440-1 413 H)648-2 074 I)926-2 963	A)66-211 B)97-310 C)138-443 D)160-510 E)233-746 F)333-1 066 G)440-1 413 H)648-2 074 I)926-2 963	A)66-211 B)97-310 C)138-443 D)160-510 E)233-746 F)333-1 066 G)440-1 413 H)648-2 074 I)926-2 963
Avance	Manuelle	Automatique	Automatique	Manuelle	Automatique	Automatique
Nombre d'avances automatiques		3	3		3	3
Plage d’avances automatiques (mm/ tour)		0,1-0,2-0,3	0,1-0,2-0,3		0,1-0,2-0,3	0,1-0,2-0,3
Dimensions de la table de travail (L x l) (mm)	400 x 420	400 x 420	400 x 420	480 x 480	480 x 480	480 x 480
Diamètre de colonne (mm)	125	125	125	150	150	150
Distance du centre de la broche à la surface de la colonne (mm)	300	300	300	350	350	350
Poids net (Kg)	385	400	410	475	490	500
Poids brut avec emballage (mm)	435	450	460	525	540	550
Encombrement (mm)	655 X 400	655 X 400	655 X 400	755 X 480	755 X 480	755 X 480
