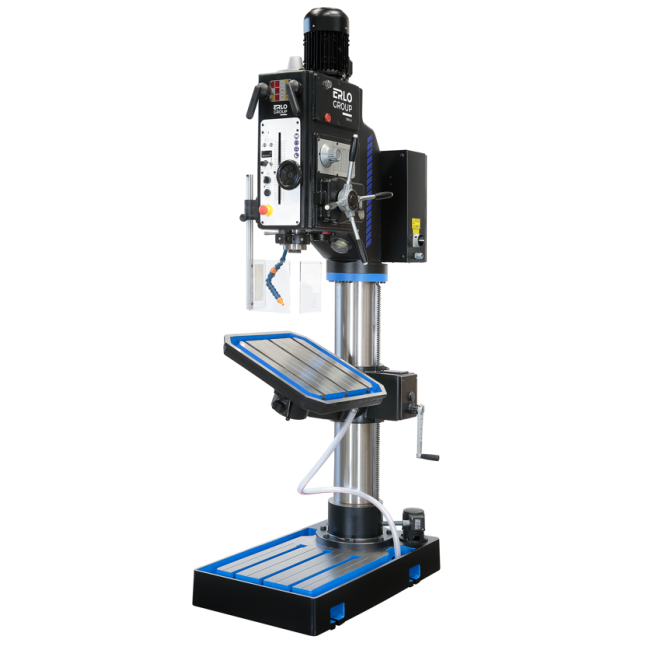

Désignation : Série B
Référence DMO :
Marque : ERLO
Neuf
Sur commande

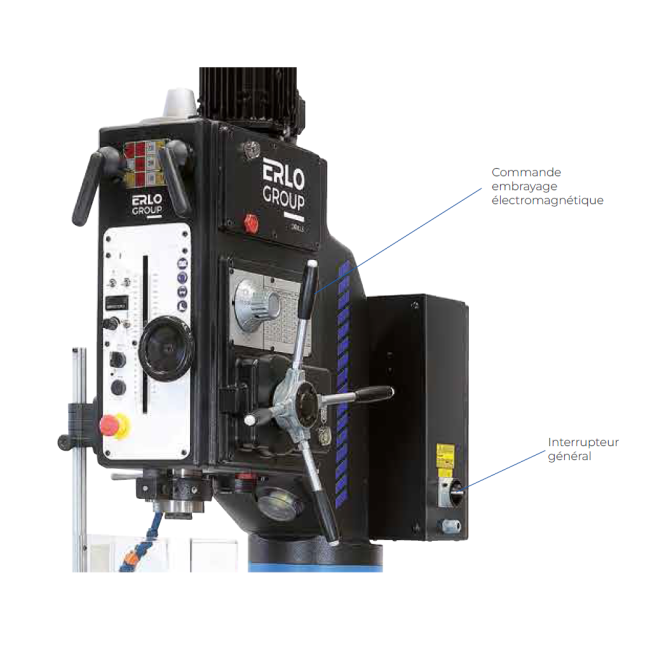

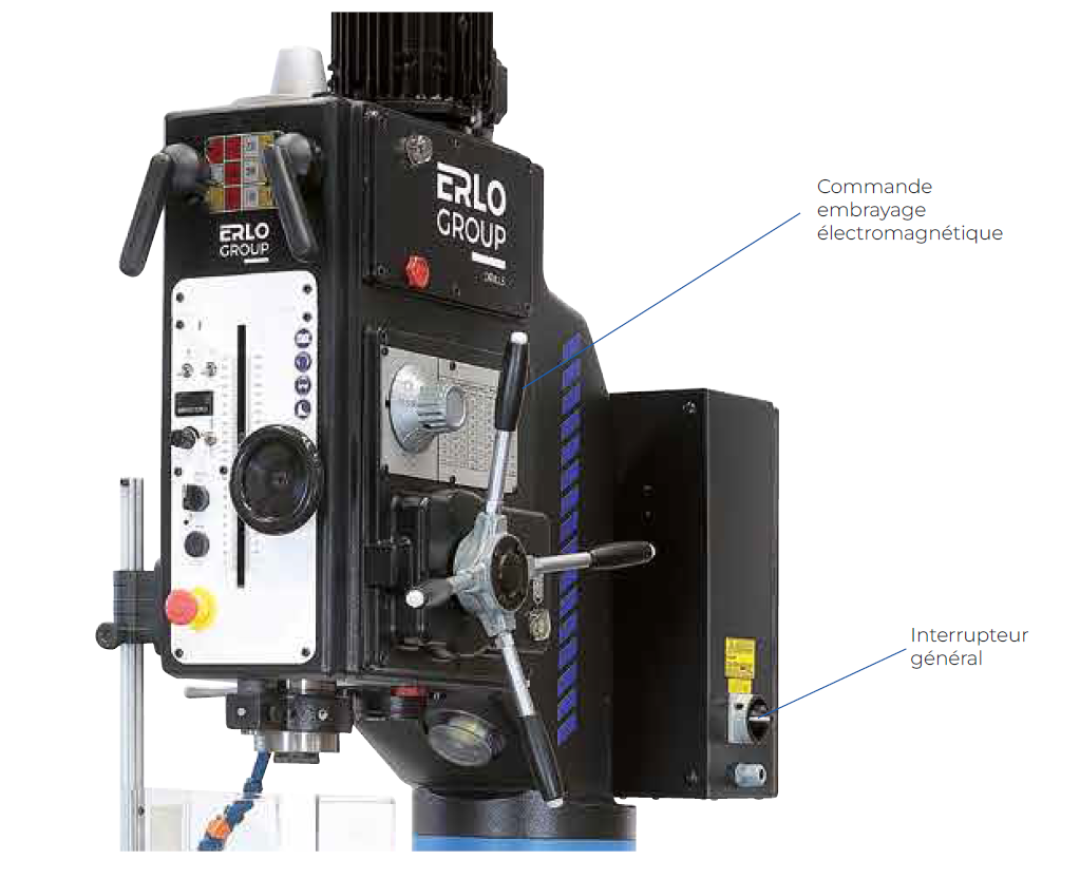

- AVANCE AUTOMATIQUE AVEC EMBRAYAGE ÉLECTROMAGNÉTIQUE
- TABLE DÉPLAÇABLE ET TÊTE FIXE
- TÊTE, BASE ET COLONNE EN FONTE
- Engrenages en acier trempés et rectifiés

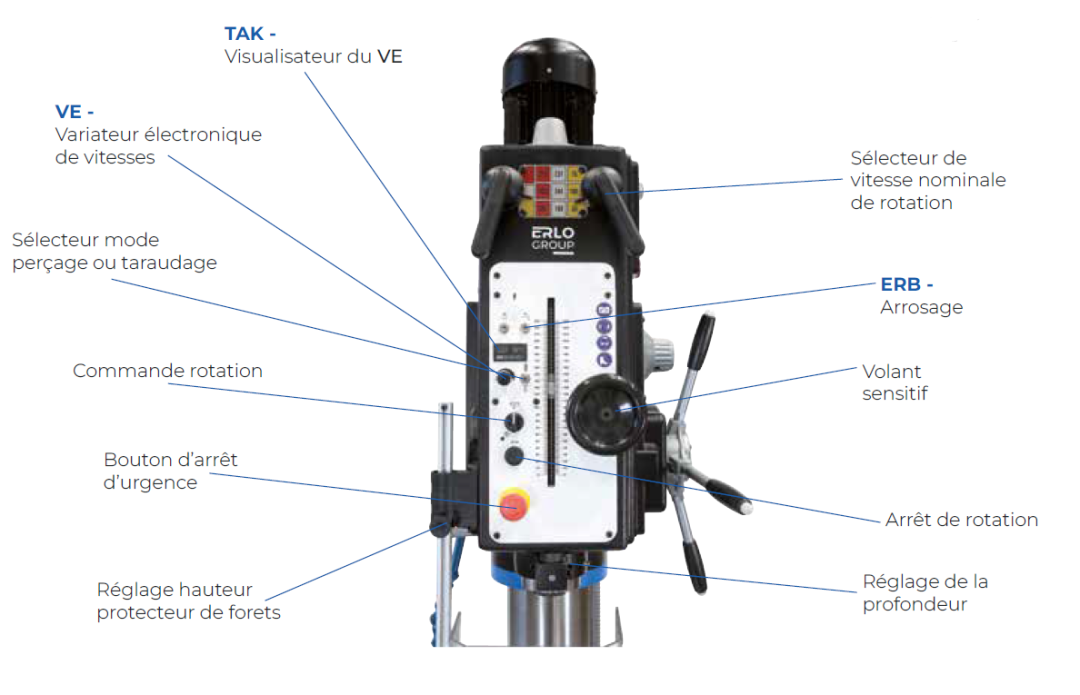

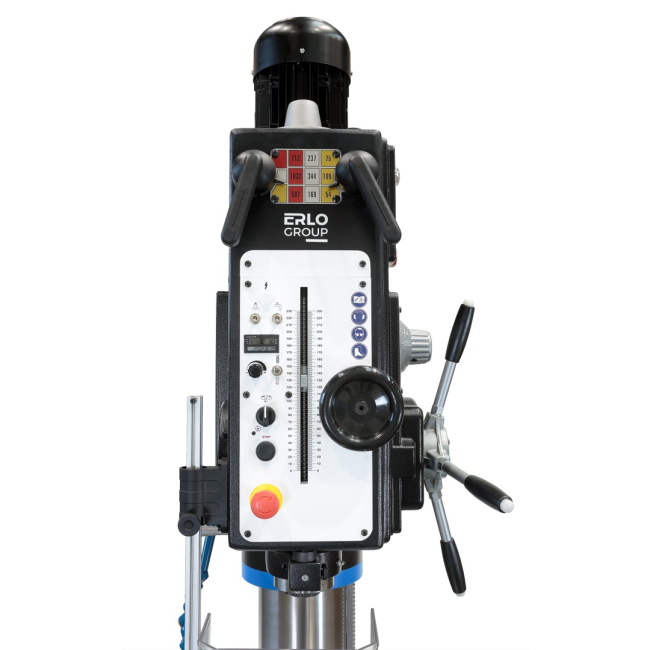

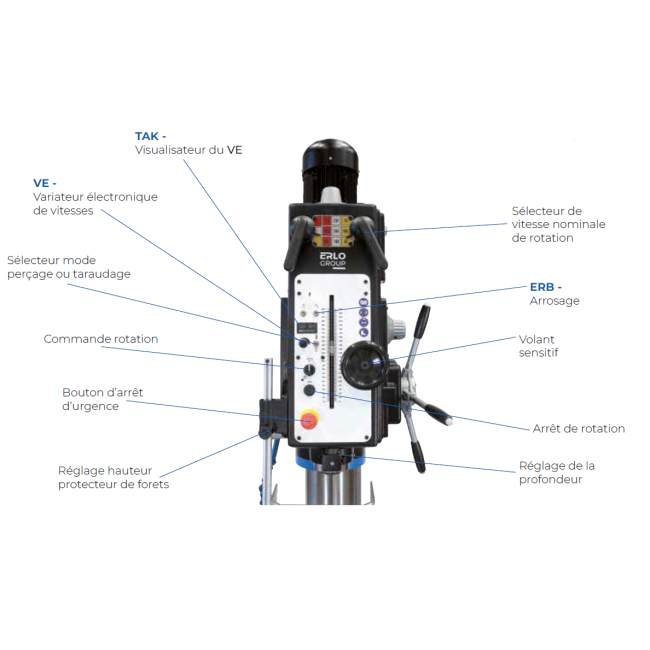

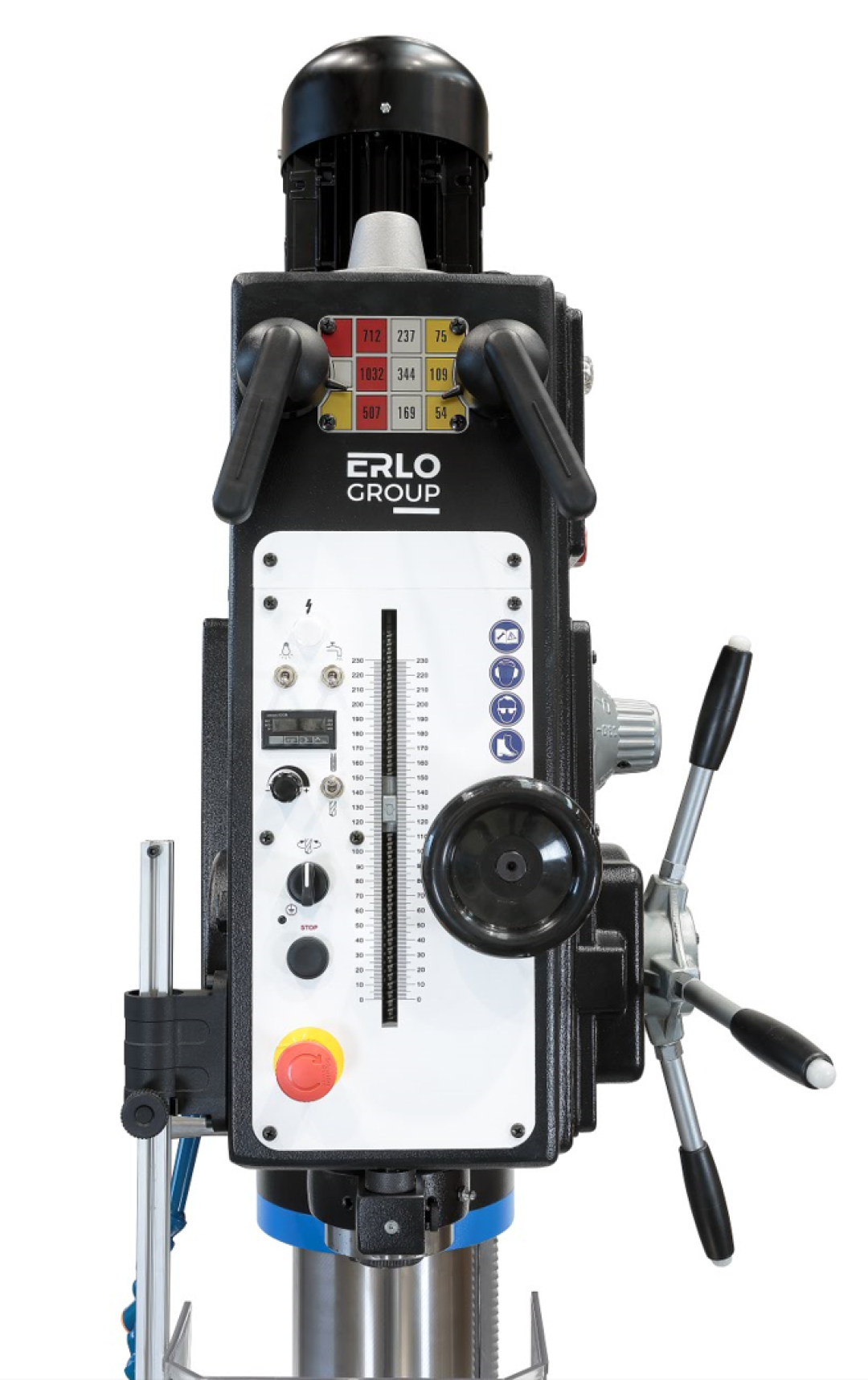

- Disposition sur façade de la plaque et des commandes de sélection de vitesse
- Table/base avec rainures en « T »
- Arrosage dans la base
- Échelle et butée réglable de profondeur
- Équipement d’éclairage
- Volant frontal pour avance sensitive manuelle
- Éjecteur de l’outil
- Garde moteur
- Bouton d’arrêt d’urgence
- Sélection du sens de rotation
- Interrupteur général
- Équipement électrique basse tension
- Équipement électrique dans armoire indépendante
- Protecteur de forets avec micro d’arrêt

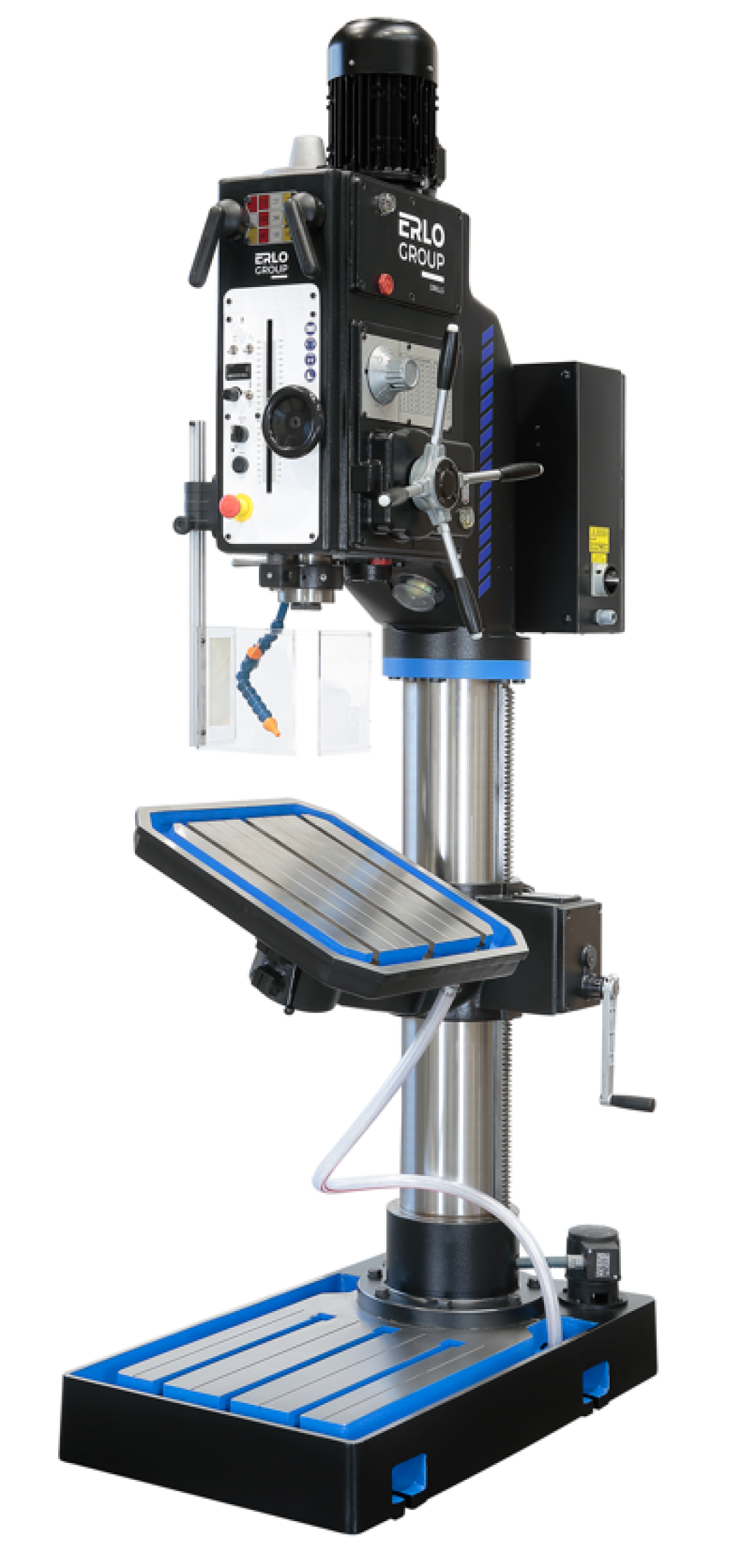

- Table tournante et basculante
- Graissage permanent des engrenages par pompe automatique
- Normes CE

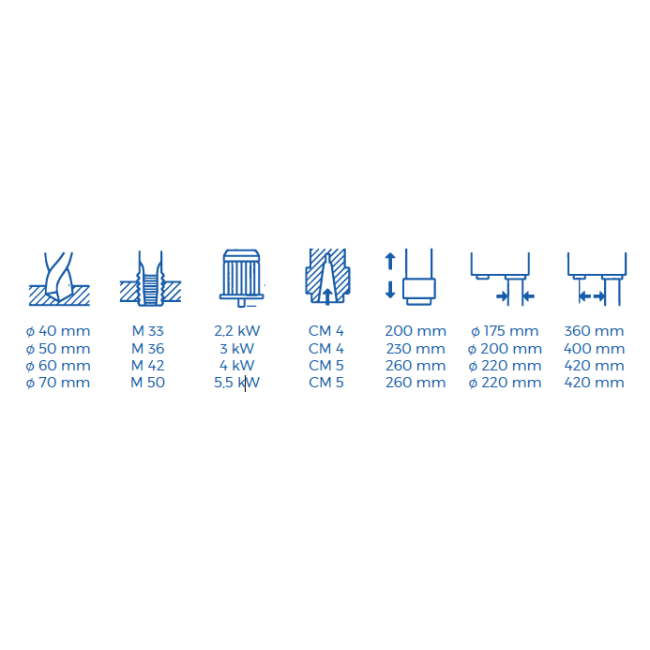

| B-40 | B-50 | B-60 | B-70 | |
|---|---|---|---|---|
| Capacité max. de perçage acier St. 50/60 (Ø mm) | 40 | 50 | 60 | 70 |
| Capacité max. de taraudage acier St. 50/60 | M33 | M36 | M42 | M50 |
| Cône Morse (Nº) | 4 | 4 | 5 | 5 |
| Course max. de la broche (profondeur de perçage) (mm) | 200 | 230 | 260 | 260 |
| Puissance du moteur principal (kW) | 2,2 | 3 | 4 | 5,5 |
| Transmission | Engrenages | Engrenages | Engrenages | Engrenages |
| Nombre de vitesses | 9 | 9 | 12 | 12 |
| Plage de vitesse avec moteur à 1 500 tr/min 50 Hz triphasé (tr/min) | 61-85-123-191-269- 390-574-806-1 169 | 57-75-109-169-237- 344-507-712-1 032 | 64-80-106-138- 199-248-328- 429-561-701- 926-1 210 | 51-64-84-110- 158-198-262- 342-447-559- 738-966 |
| Plage de vitesse avec variateur et moteur à 1 500 tr/min 50 Hz triphasé (tr/min) | A)30-100 B)65-200 C)45-140 D)95-305 E)135-430 F)200- 640 G)290-920 H)410-1290 I)340- 1 870 | A)27-86 B)37-120 C)55-175 D)85-270 E)68-380 F)172-550 G)254-810 H)356- 1 140 I)516-1 650 | A)32-102 B)40- 128 C)53-170 D)69-220 E)124-397 F)164- 525 G)215-686 H)280-898 I)350-1 120 J)463-1 480 K)605-1 935 | A)25-82 B)32- 102 C)42-134 D)55-176 E)79- 253 F)100-317 G)131-419 H)171- 547 I)224-715 J)280-895 K)369-1 180 L)483-1 545 |
| Avance | Automatique avec embrayage électromagnétique | Automatique avec embrayage électromagnétique | Automatique avec embrayage électromagnétique | Automatique avec embrayage électromagnétique |
| Nombre d'avances automatiques | 4 | 6 | 6 | 6 |
| Plage d’avances automatiques (mm/ tour) | 0,1-0,2-0,3-0,4 | 0,1-0,2-0,3-0,4-0,5-0,6 | 0,1-0,2-0,3-0,4-0,5-0,6 | 0,1-0,2-0,3-0,4-0,5-0,6 |
| Dimensions de la table de travail (L x l) (mm) | 550 x 550 | 550 x 550 | 600 x 600 | 600 x 600 |
| Diamètre de colonne (mm) | 175 | 200 | 220 | 220 |
| Distance du centre de la broche à la surface de la colonne (mm) | 360 | 400 | 420 | 420 |
| Poids net (Kg) | 610 | 710 | 820 | 840 |
| Poids brut avec emballage (mm) | 695 | 795 | 920 | 940 |
| Encombrement (mm) | 950 x 550 | 1060 x 600 | 1060 x 600 | 1060 x 600 |
