ARROW - PR

Désignation : PR

Référence DMO :

Marque : ARROW

Neuf

Sur commande



Brochure ARROW - PR    Fiche technique ARROW - PR


Renseignements ARROW - PR

DESCRIPTIF

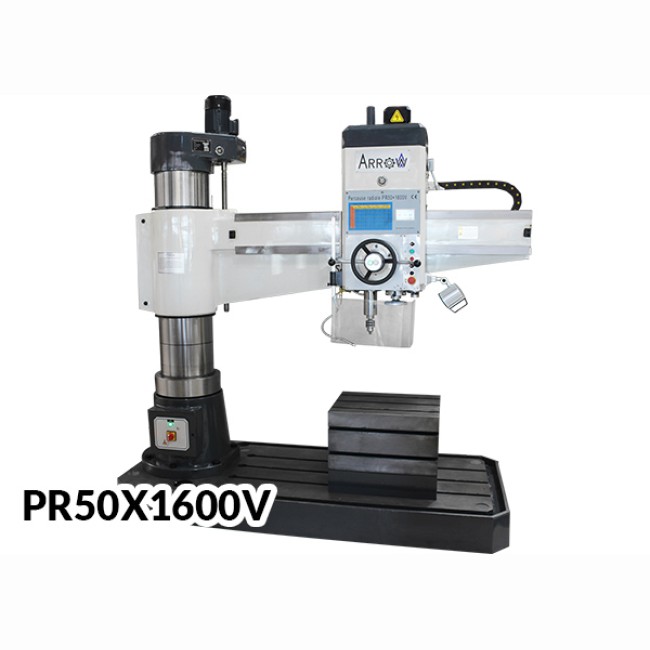

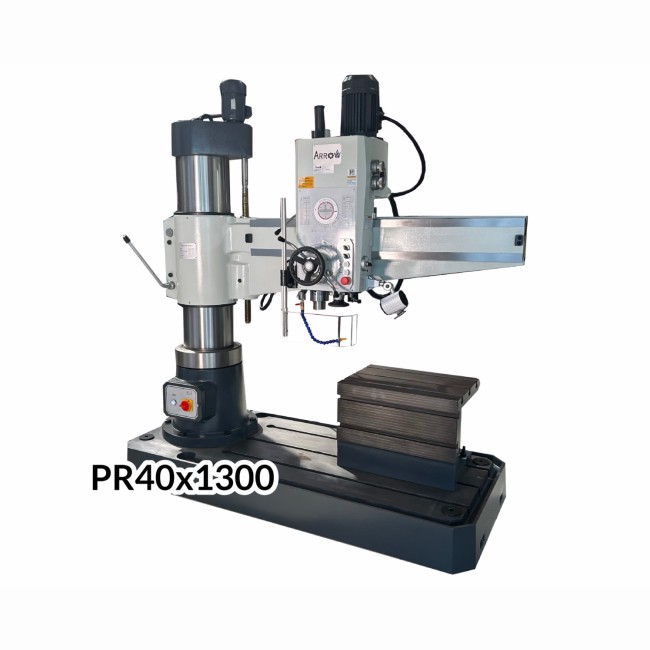

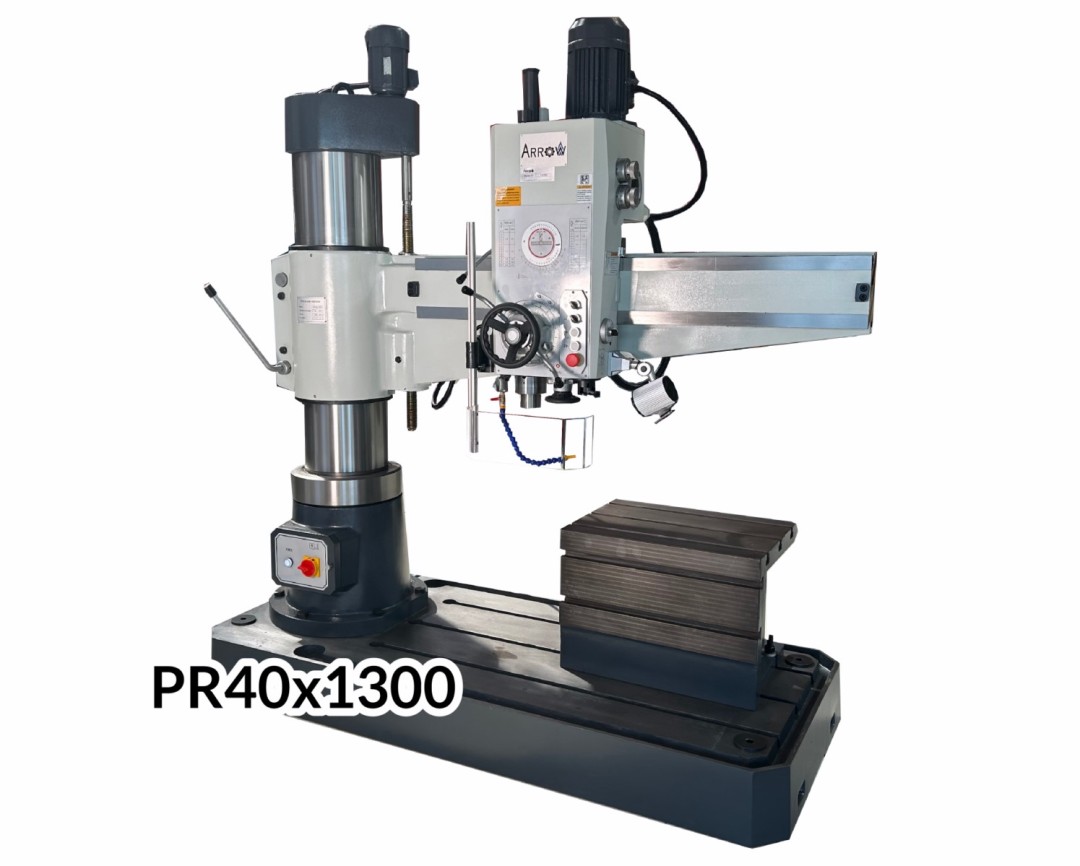

Perceuse radiale Arrow - Gamme PR

  • Capacité de percage de 32 à 63mm
  • Longueur de bras de 1000 à 2000mm

Ces machines se caractérisent notamment par:

  • Bati, colonne et bras en fonte stabilisée de qualité
  • Dimensionnement adapté aux travaux lourds
  • Réglage motorisé en hauteur du bras commandé par 2 boutons directement au niveau de la broche
  • Bras est pivotant
  • Frein de bras hydraulique pour les PR50 et PR63, éléctrique pour la PR40
  • Palliers de vis pour la montée/baisse de la flêche en bain d'huile afin d'éviter toute usure prématurée
  • Chariot monté sur glissières trempées
  • Déplacement longitudinal du chariot vérouillable hydrauliquement pour les P50 et PR63, mécaniquement pour la PR40. Ce blocage peut etre simultané avec celui du bras ou indépendant.
  • Déplacements du chariots, du bras et de la rotation souples & graissés grâce à une pompe a huile
  • Engrenages en aciers traités et rectifiés : grande précision, facilité d'utilisation et réduction du bruit
  • Broche montée sur roulements de précisions et dispose d'un frein automatique
  • La broche est équipée d'un dispositif de surcharge réglable
  • Butée de profondeur de percage
  • Boutons de commandes centralisés pret de la broche pour une utilisation efficace
  • Pompe permettant la remontée du liquide de coupe (du bati jusqu'à la périphérie de la broche)

Ces machines sont un excellent rapport qualité, prix, performance

Équipement standard

  • Dé rainuré
  • Table de travail rainurée
  • Pompe d’arrosage avec robinet de débit variable
  • Carter de protection de broche asservi électriquement
  • Inversion automatique du sens de rotation pour le taraudage
  • Bâti support en fonte
  • Pompe d’arrosage
  • Verrouillage hydraulique ou mécanique des axes
  • Lampe de travail basse tension

Équipement optionnel

  • Étau de perçage
  • Mandrin de perçage
  • Boîte de foret, HSS de 1 à 13mm
  • Boîte de foret + taraud de M3 à M12

Caractéristiques techniques

PR32 x 700PR40 x 1020PR50x1600 & PR50x1600VPR63 x 2000
Cône de brocheCM3CM4CM5CM5
Capacité de perçage acier (mm)32405063
Capacité de taraudage acier (mm)M24M24M42M64
Course horizontale du chariot (mm)40072012501550
Course verticale de la colonne (mm)4057909001200
Course verticale de la broche (mm)130280315400
Distance broche/colonne (mm)300 à 700300 à 1020350 à 1600450 à 2050
Distance nez de broche/colonne (mm)275 à 680220 à 1000320 à 1220400 à 1600
Diamètre de colonne (mm)150240350450
Vitesse de rotation de broche (tr/min)100 à 160032 à 250025 à 200020 à 1600
Moteur de broche (Kw/V-Hz)0.5/400-502.2/400-504/400-505.5/400-50
Dimension de la table (mm)620 x 900780 x 1130750 x 9802300 x 1240
Dimension du dé (mm)250 x 250 x 250600 x 440 x 450630 x 490 x 500360 x 800 x 500
Rainure de la table (mm)2 x 18 x 1803 x 22 x 1943 x 26 x 2003 x 28 x 250
Rainure du dé (mm)2 x 14 x 1253 x 12 x 1503 x 22 x 1503 x 22 x 150
Dimensions (mm)1235 x 625 x 2100790 x 1700 x 21002677 x 1120 x 26153080 x 1250 x 3400
Poids (kg)500160035107145
