Désignation : CG.16 / CG.30 / CGCM.30 / CG.40 / CG.50
Référence DMO :
Marque : ERLO
Neuf
Sur commande

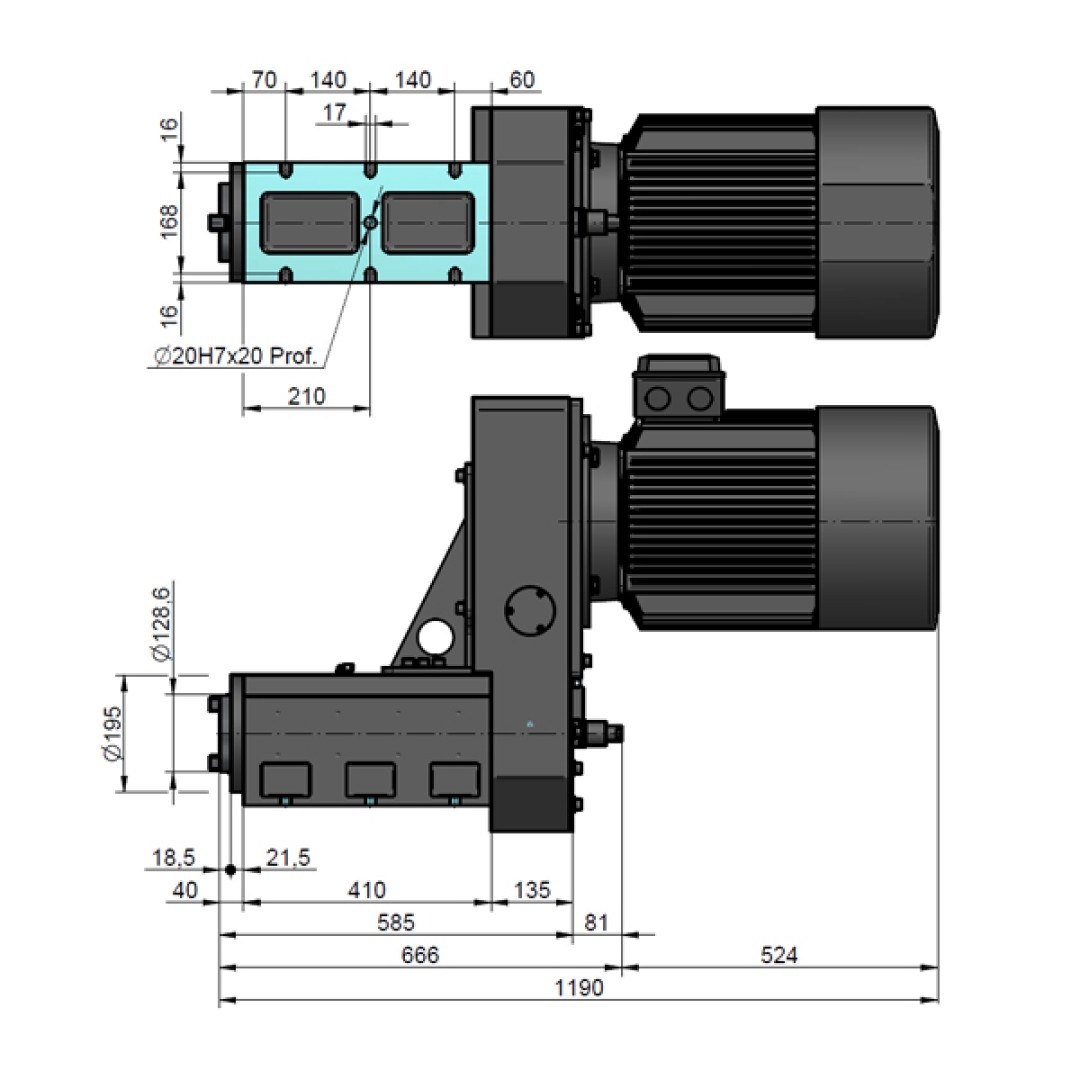

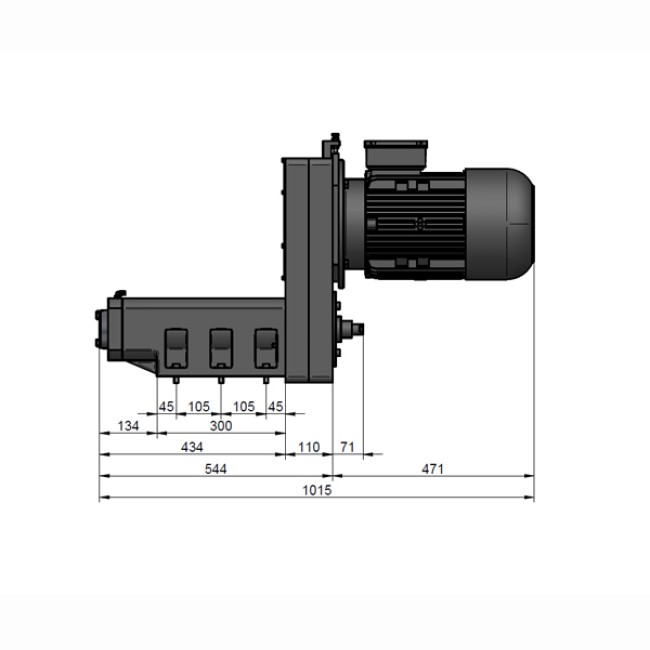

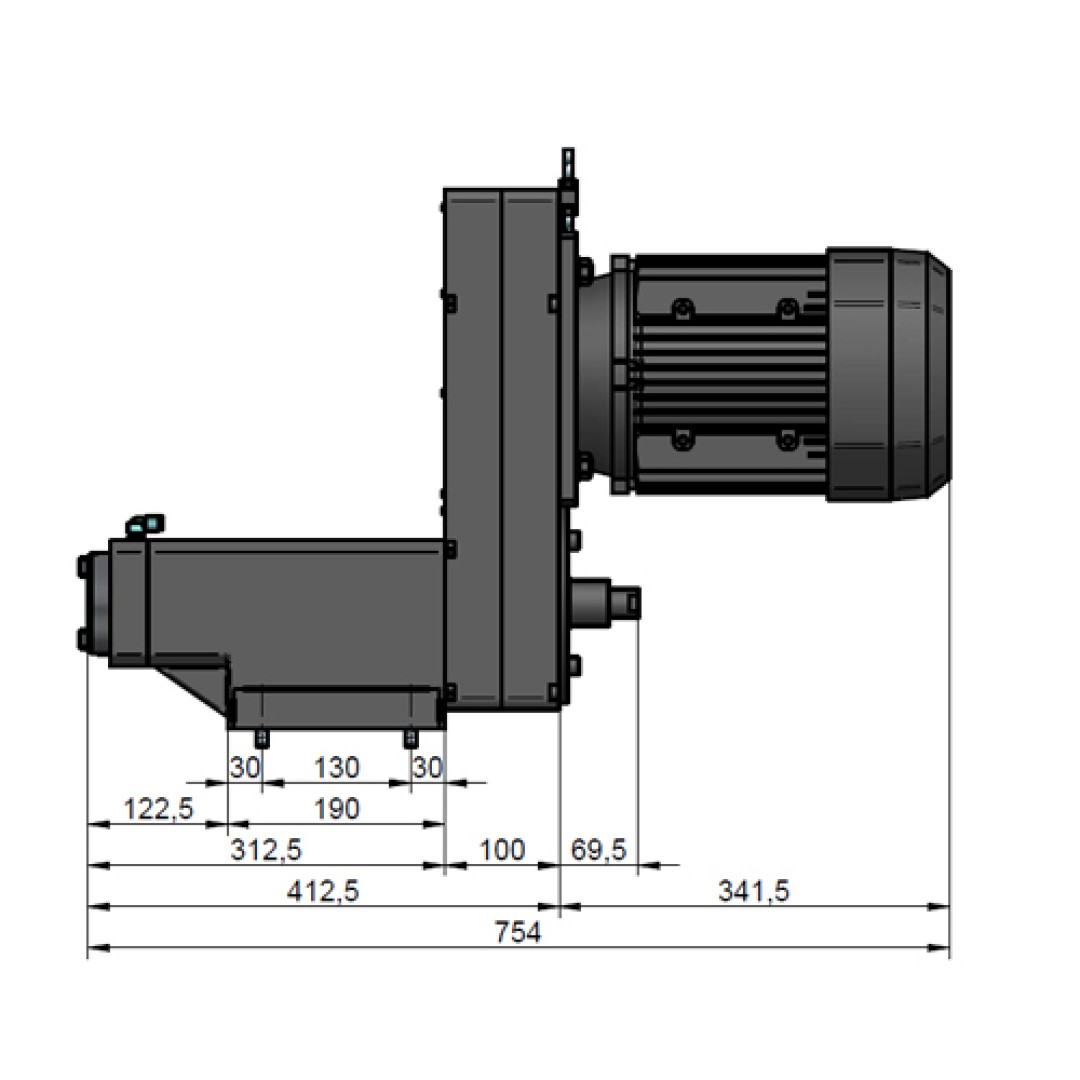

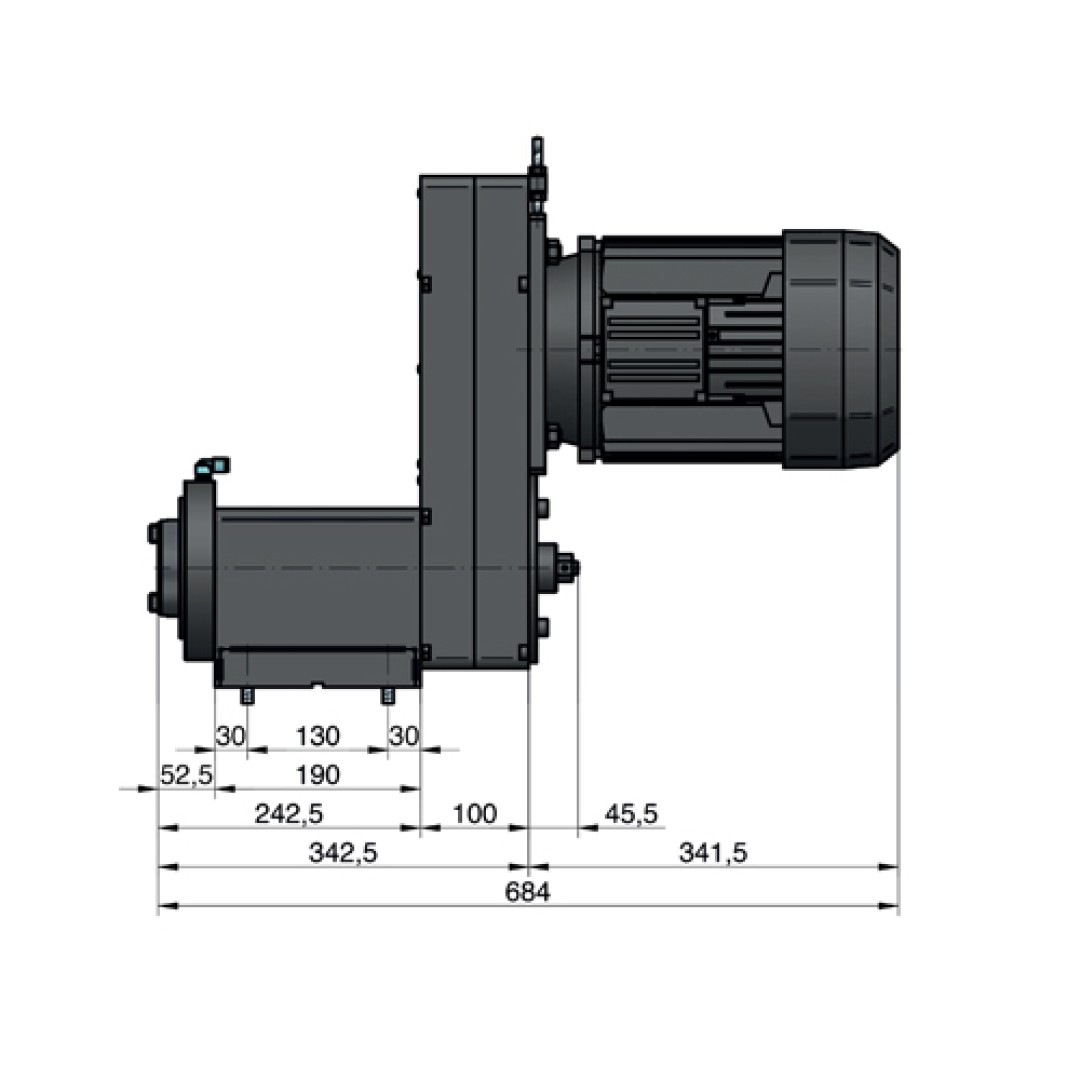

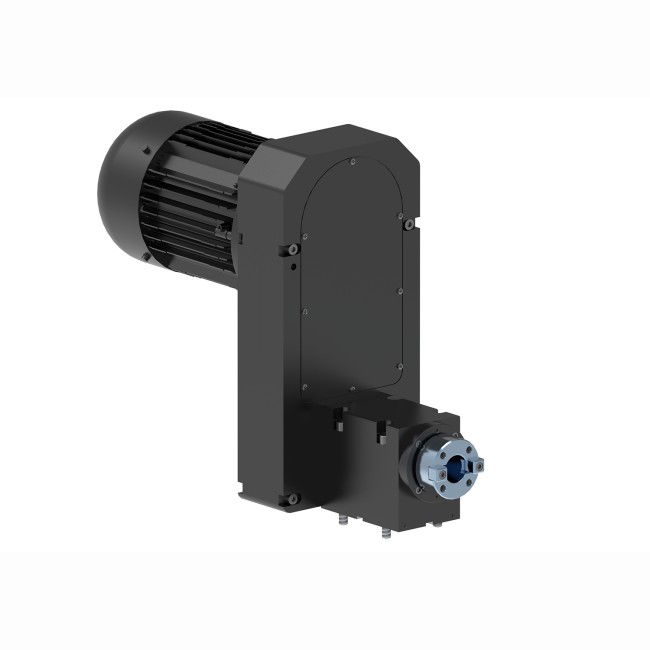

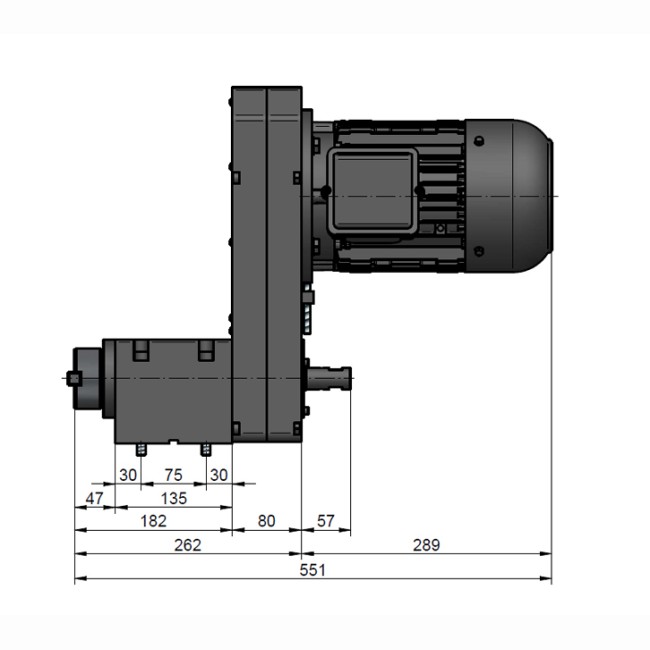

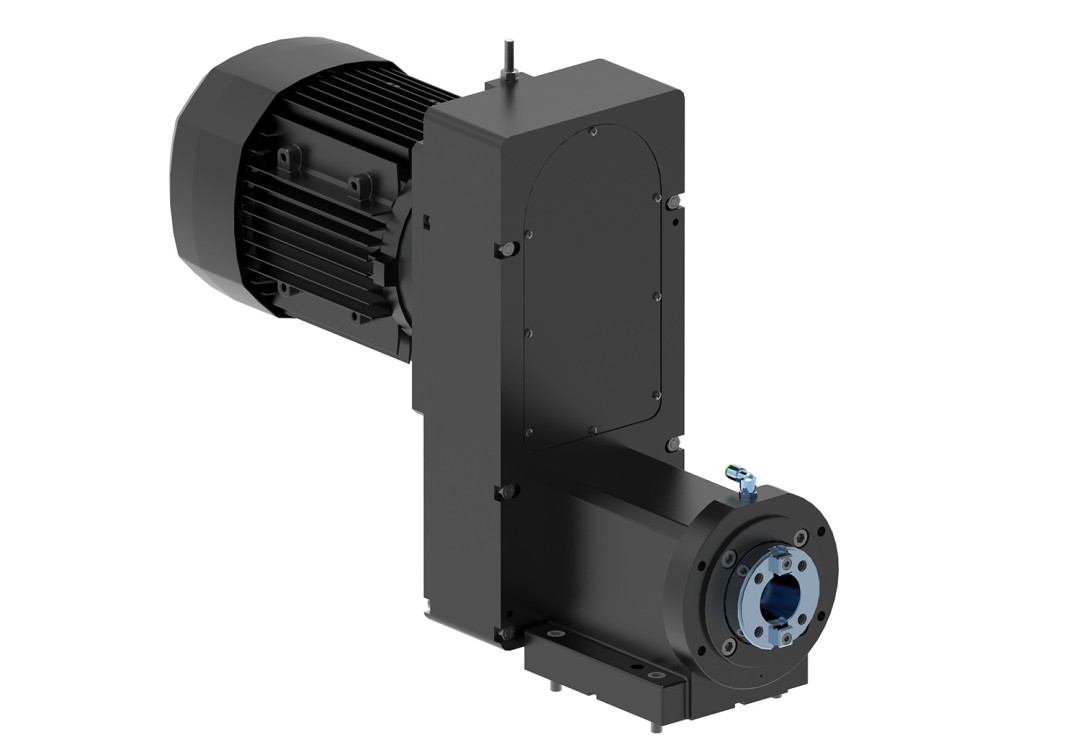

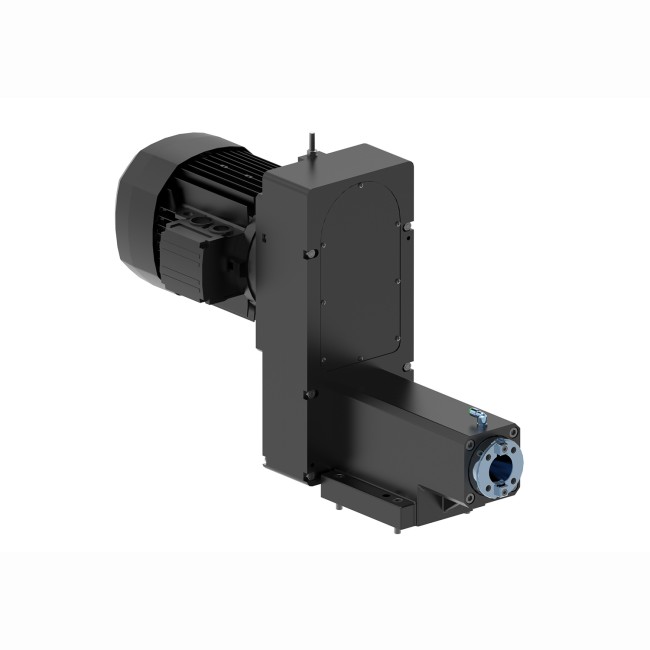

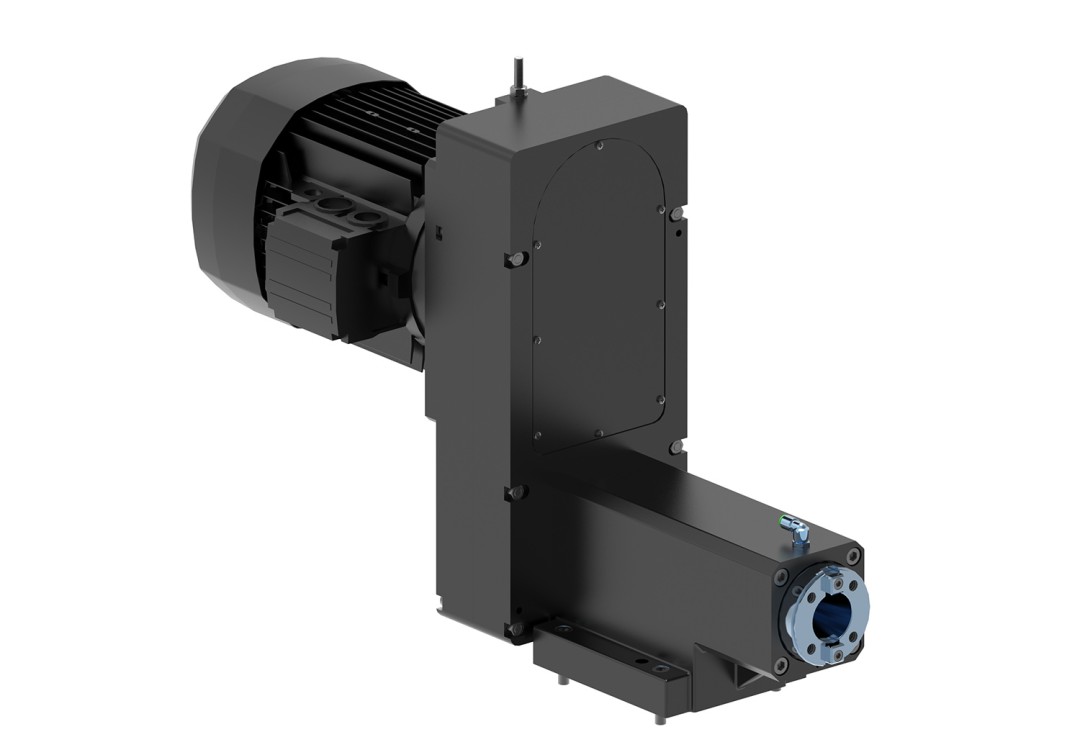

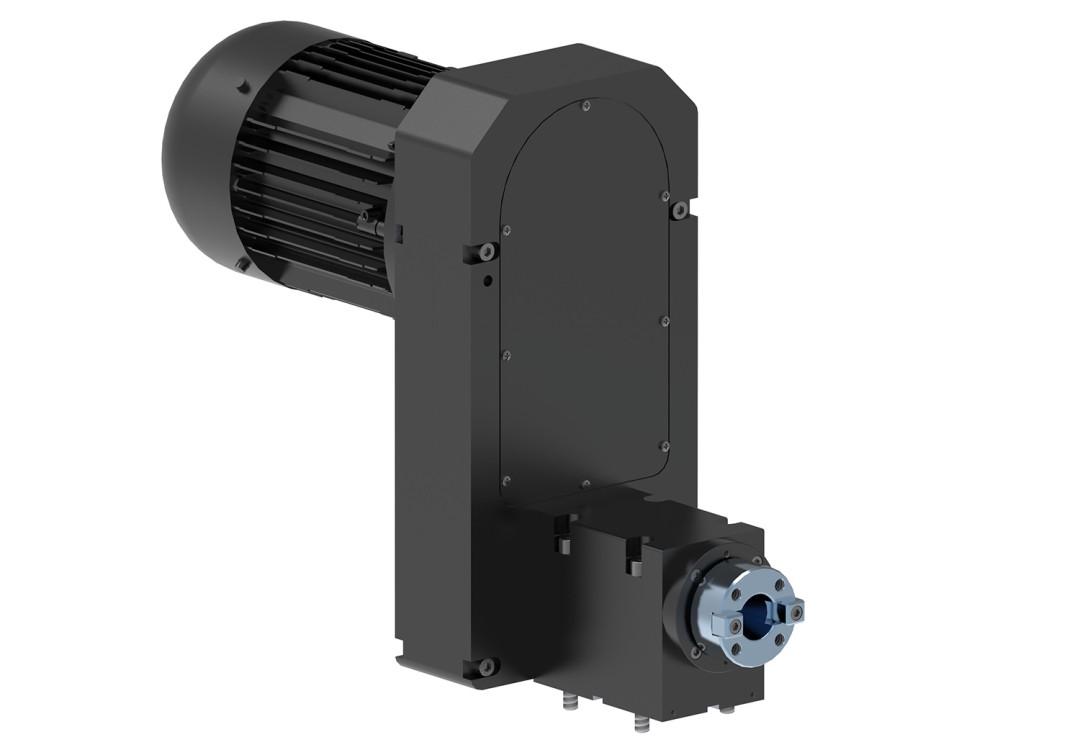

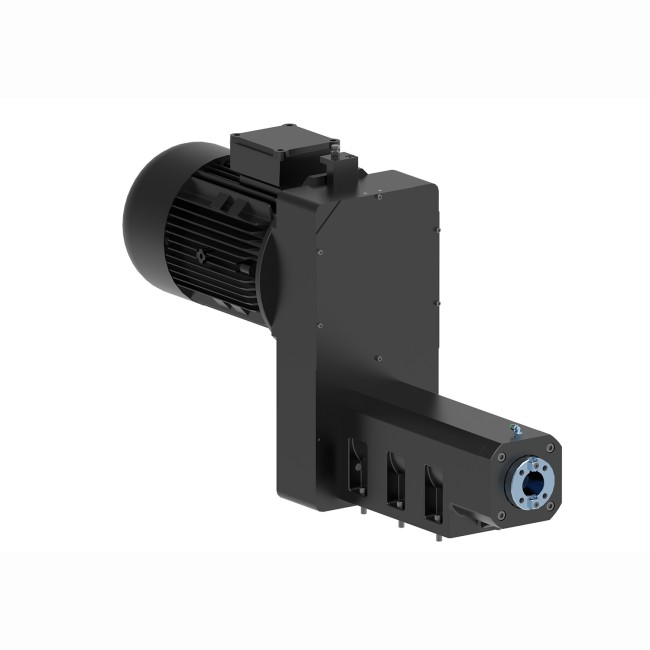

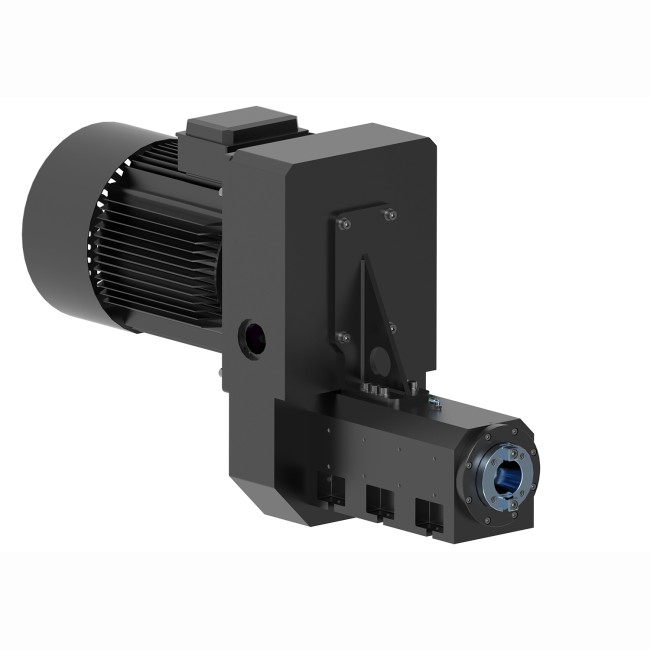

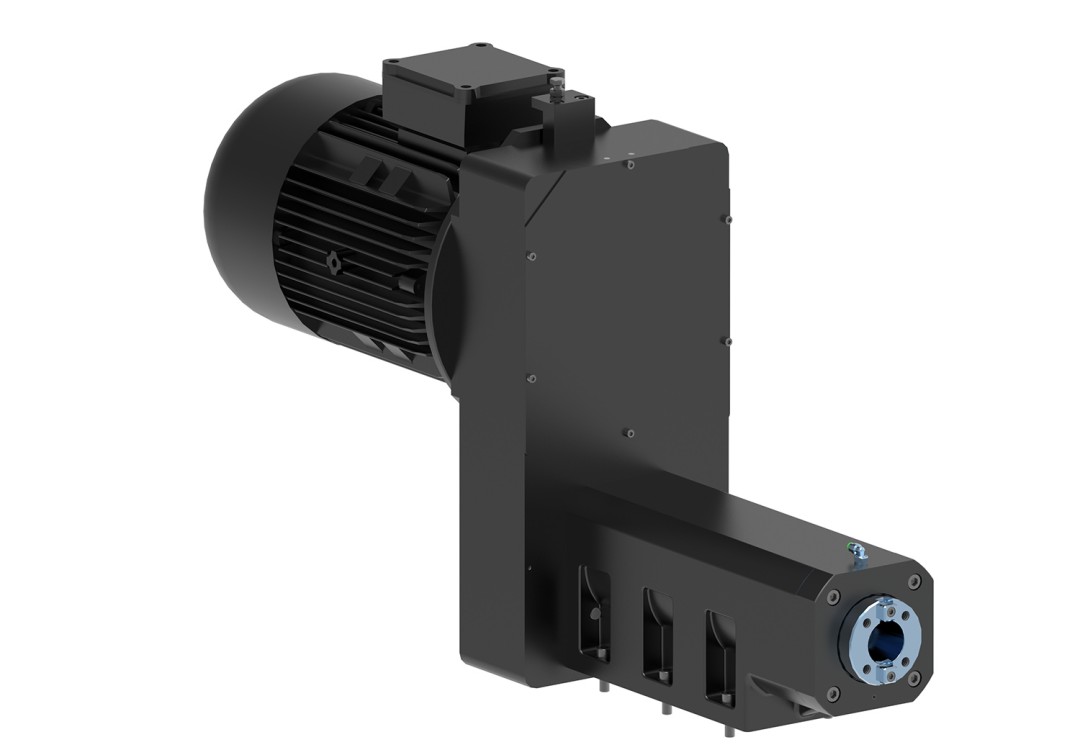

Unités d'usinage pour montage modulaire ERLO - Type CG.16 - CG.30 - CGCM.30 - CG.40 - CG.50

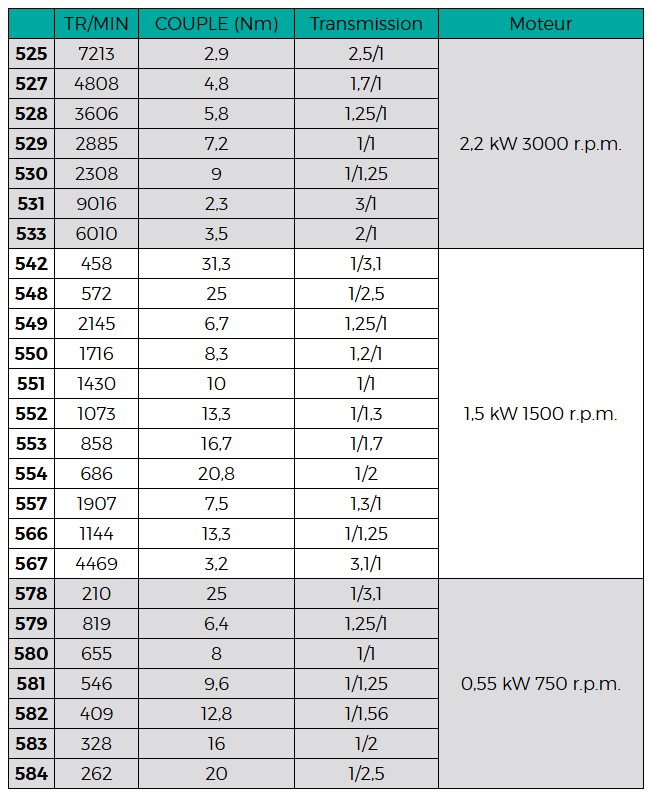

Transmission :
| CG.16 | CG.30 | CGCM.30 | CG.40 | CG.50 | |
|---|---|---|---|---|---|
| Cône principal | ISO 30 | ISO 40 / BT 40 | ISO 40 | ISO 40 / BT 40 / HSK 63 | ISO 50 / BT 50 / HSK 100 |
| Capacité de charge axiale (N) | 2900 | 5800 | 5800 | 8400 | 22 000 |
| Capacité de charge radiale (N) | Non | 3200 | 3200 | 4700 | 18 500 |
| Couple maximal (Nm) | 50 | 200 | 200 | 400 | 1500 |
| Vitesse max. (Tr/min) | 10 000 | 6000 | 9000 | 6000 | 6000 |
| Capacité de perçage (600N/mm²) | Non | Ø35 | Ø35 | Ø50 | Ø80 |
| Capacité de taraudage (600N/mm²) | M12 | M24 | M24 | M33 | M48 |
| Capacité de fraisage (600 N/mm2) | Non | Non | Non | Oui | Oui |
| Lubrification | Graisse | Graisse | Graisse | Graisse | Graisse |
| Pressurisation cône | Non | Max. 2 bars | Max. 2 bars | Max. 2 bars | Max. 2 bars |
| Concentricité (mm) | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
| Poids (sans moteur) (Kg) | 40 | 65 | 65 | 100 | 100 |
