PERFECT - PFG -R

Désignation : PFG -R

Référence DMO :

Marque : PERFECT

Neuf

Sur commande



   Fiche technique PERFECT - PFG -R


Renseignements PERFECT - PFG -R

DESCRIPTIF

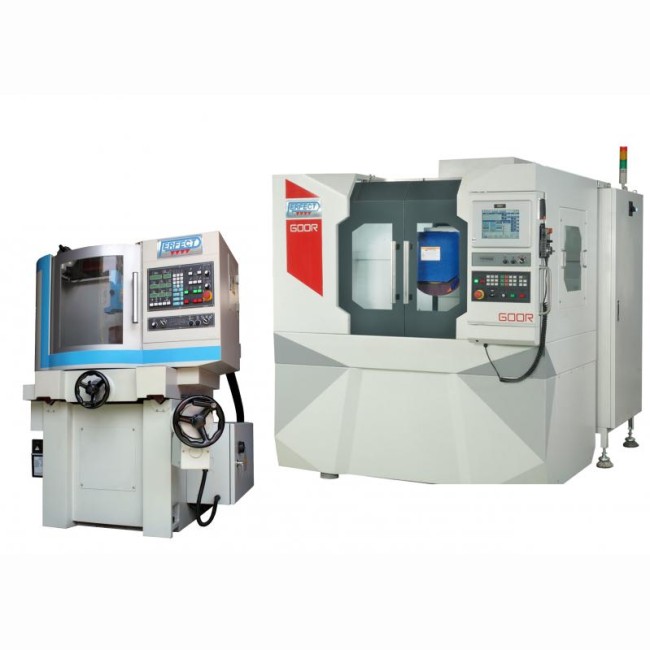

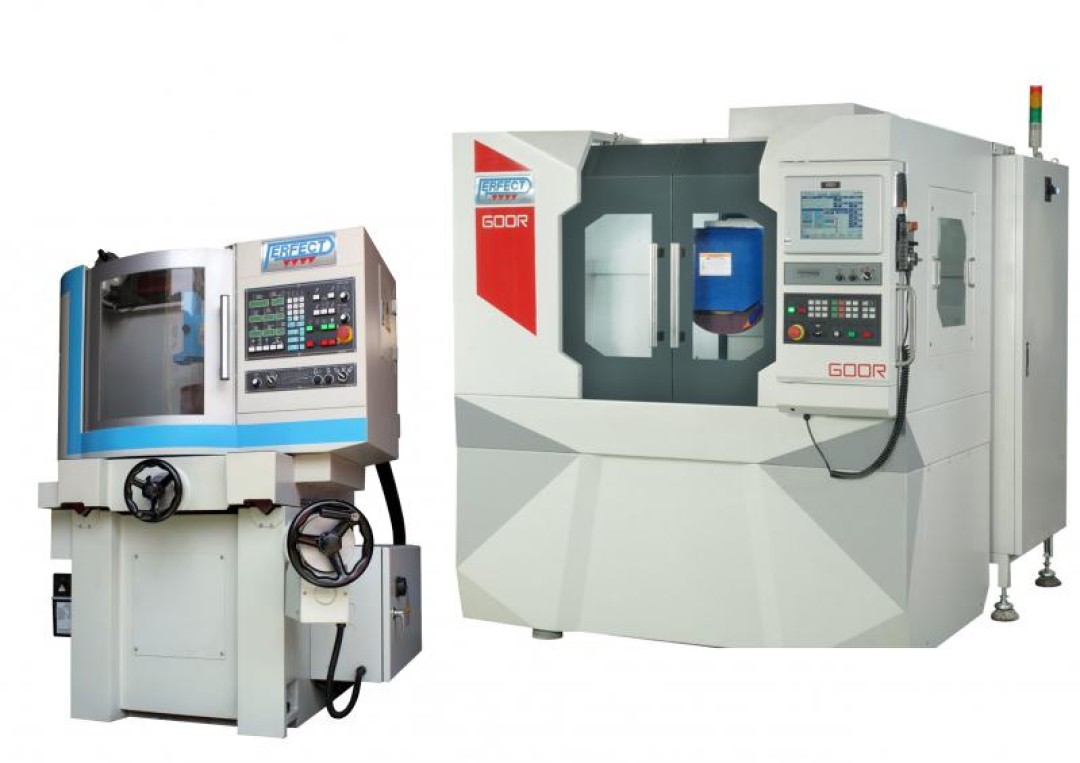

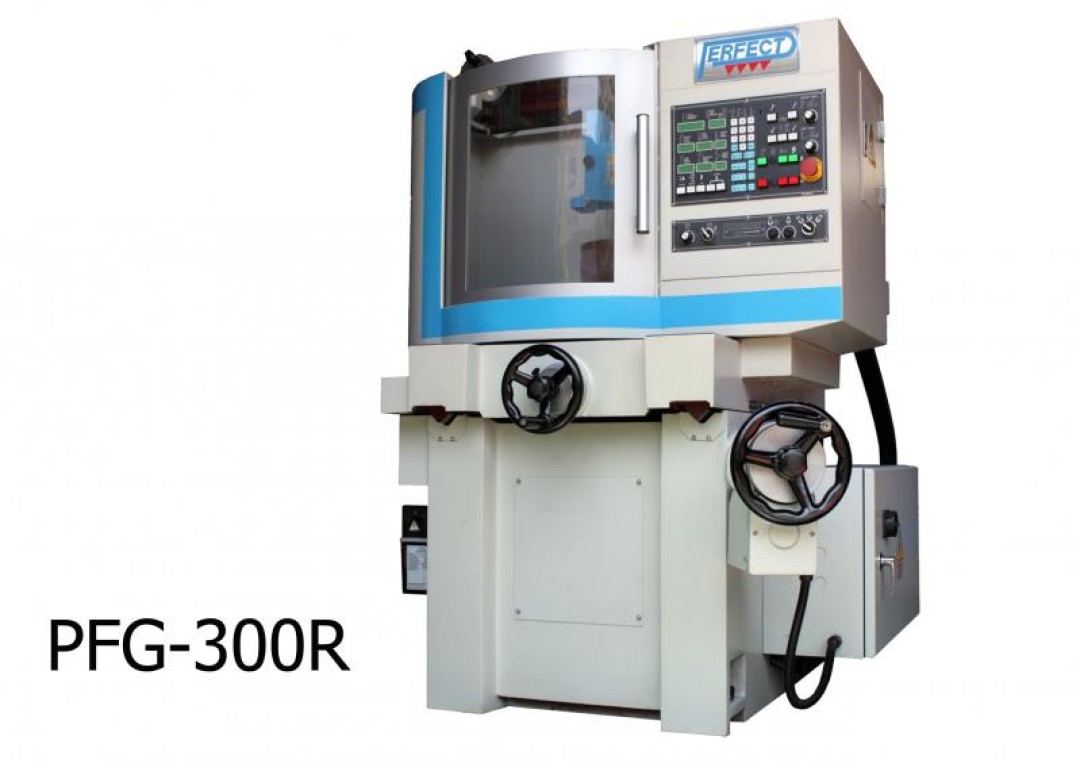

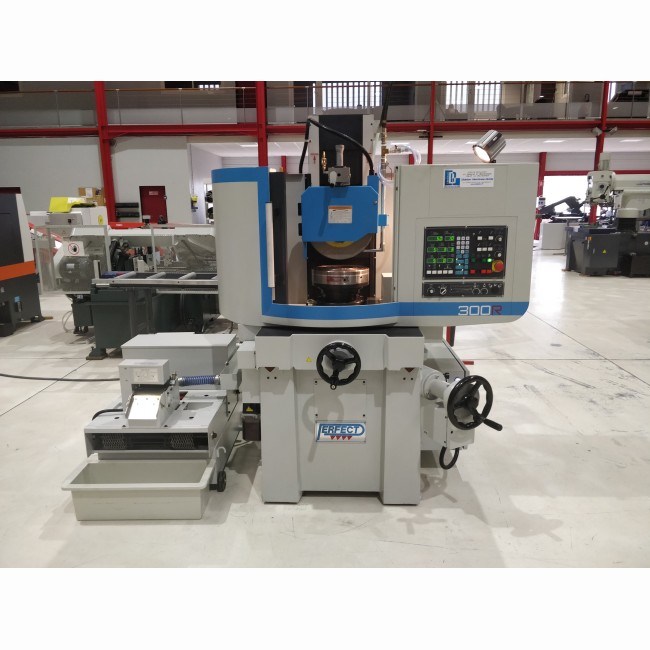

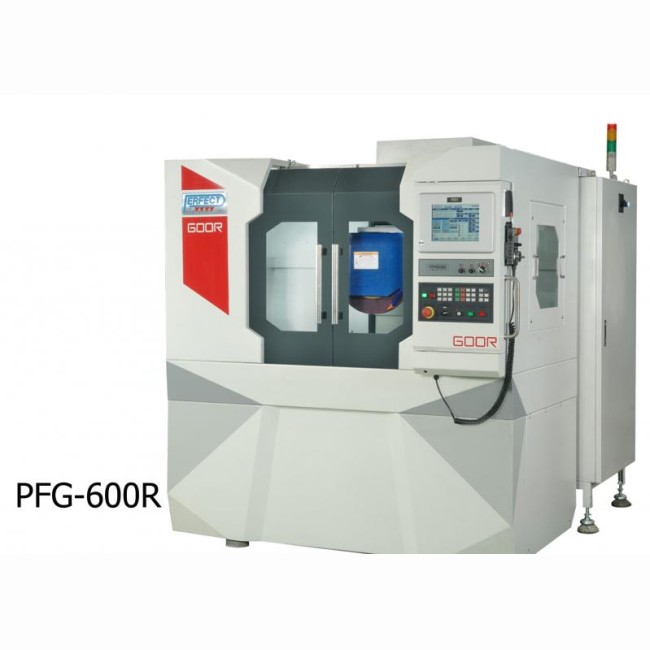

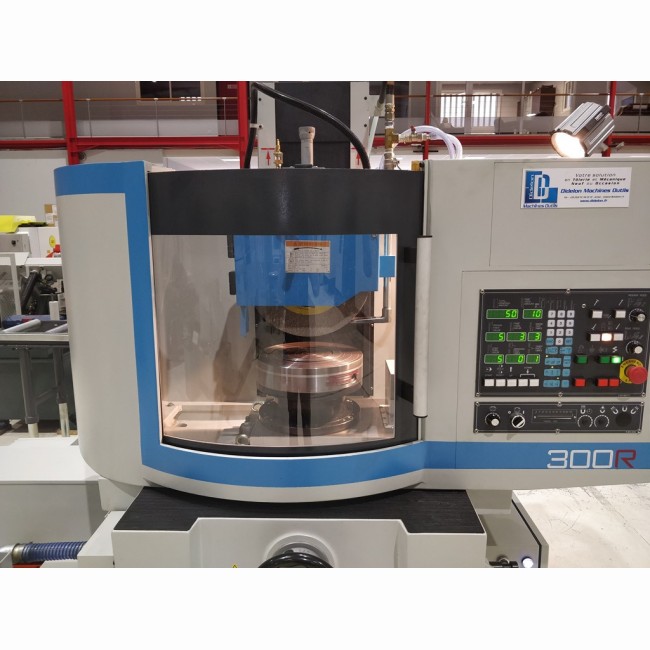

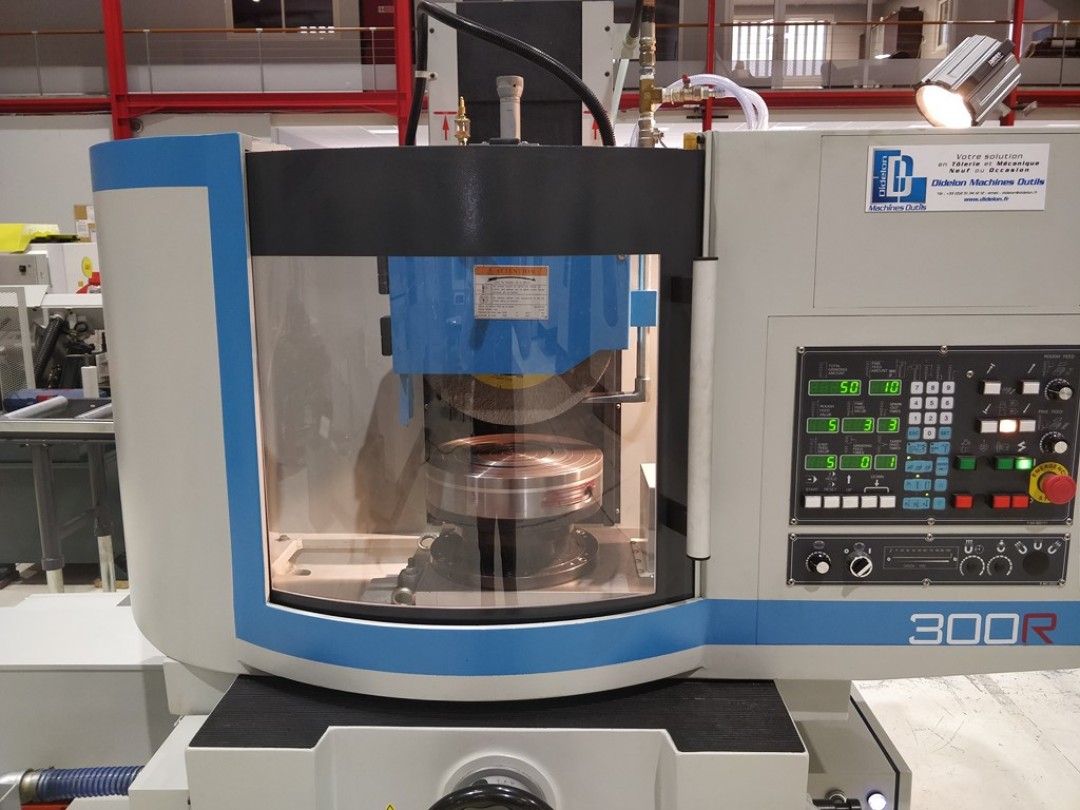

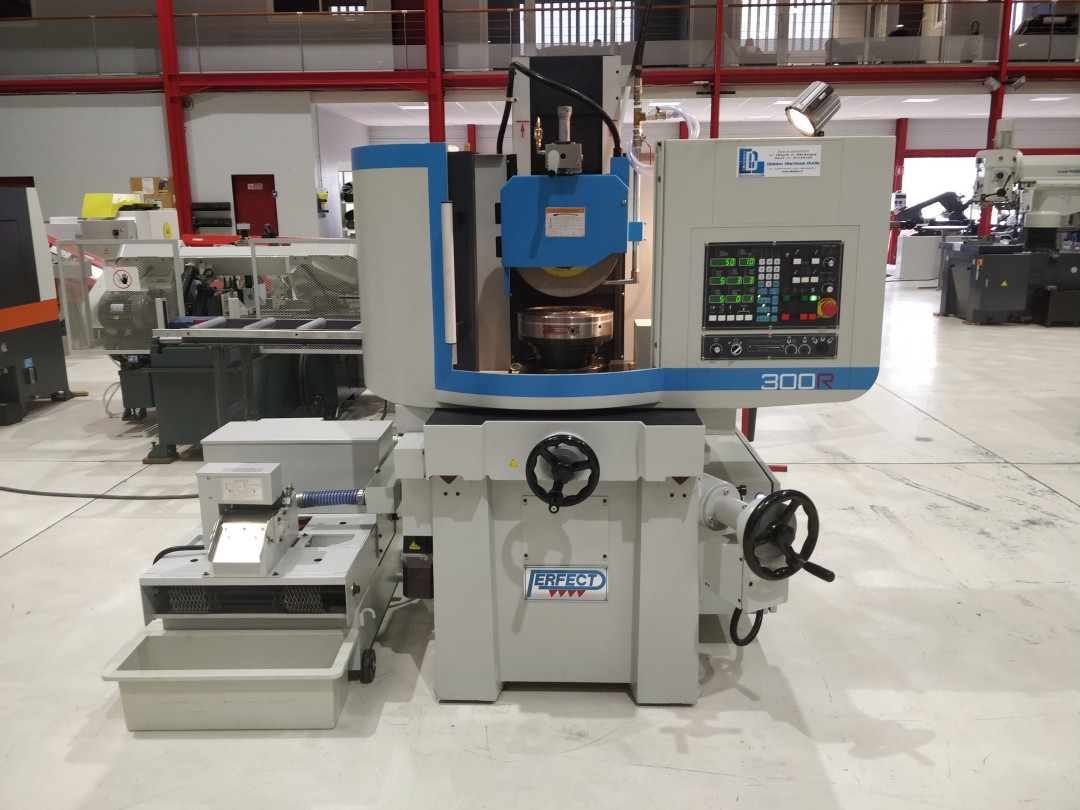

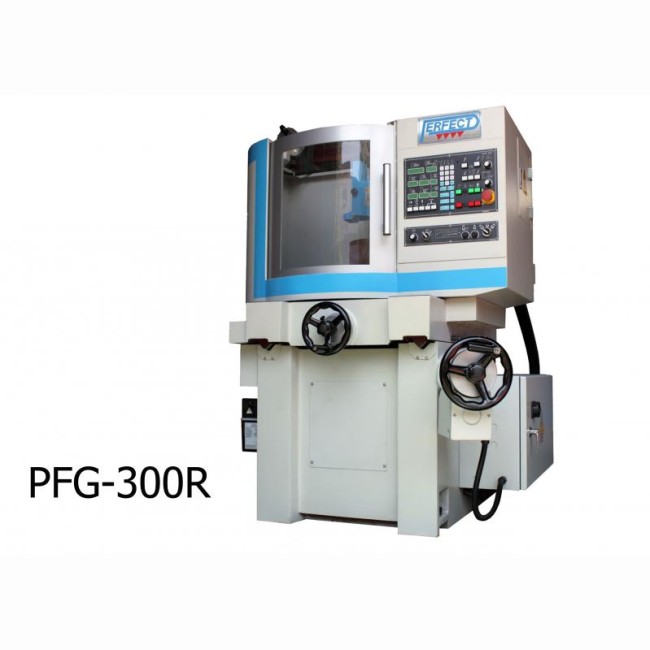

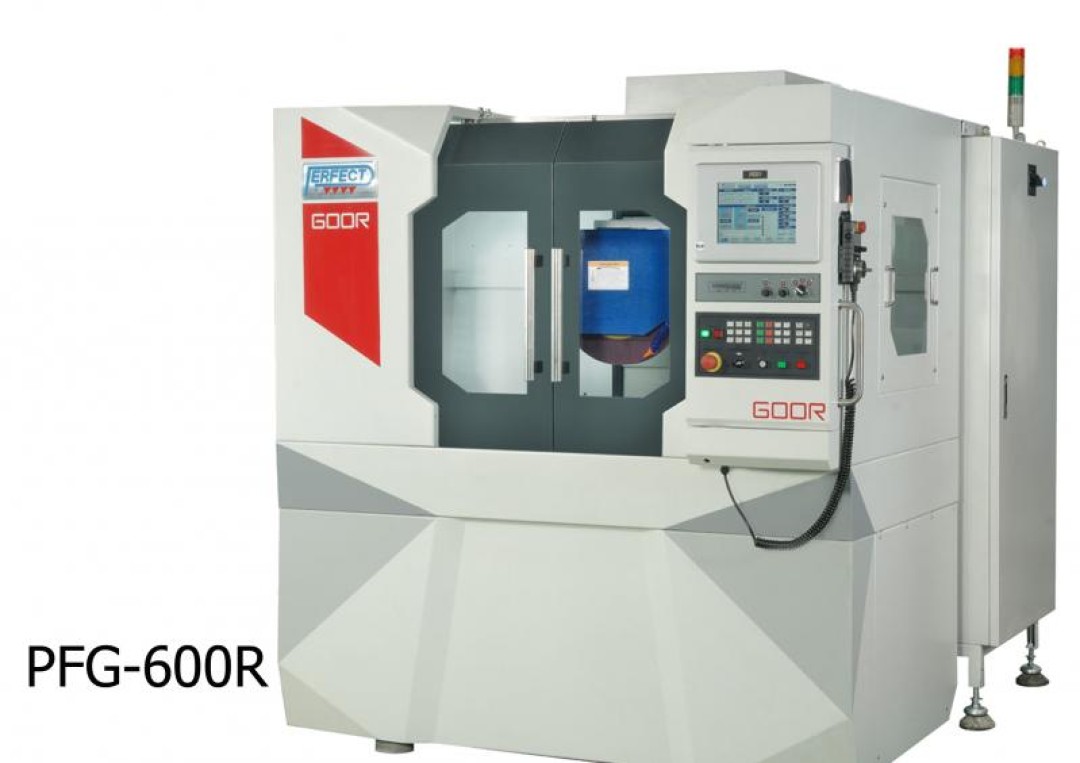

Rectifieuses plane a plateau circulaire PERFECT de la gamme PFG-R

Large gamme de machine avec des plateaux de 200 à 600mm

Cette gamme de rectifieuse se caractérise par:

  • Un bâti en fonte stabilisée pour assurer une grande rigidité, stabilité et précision a la machine

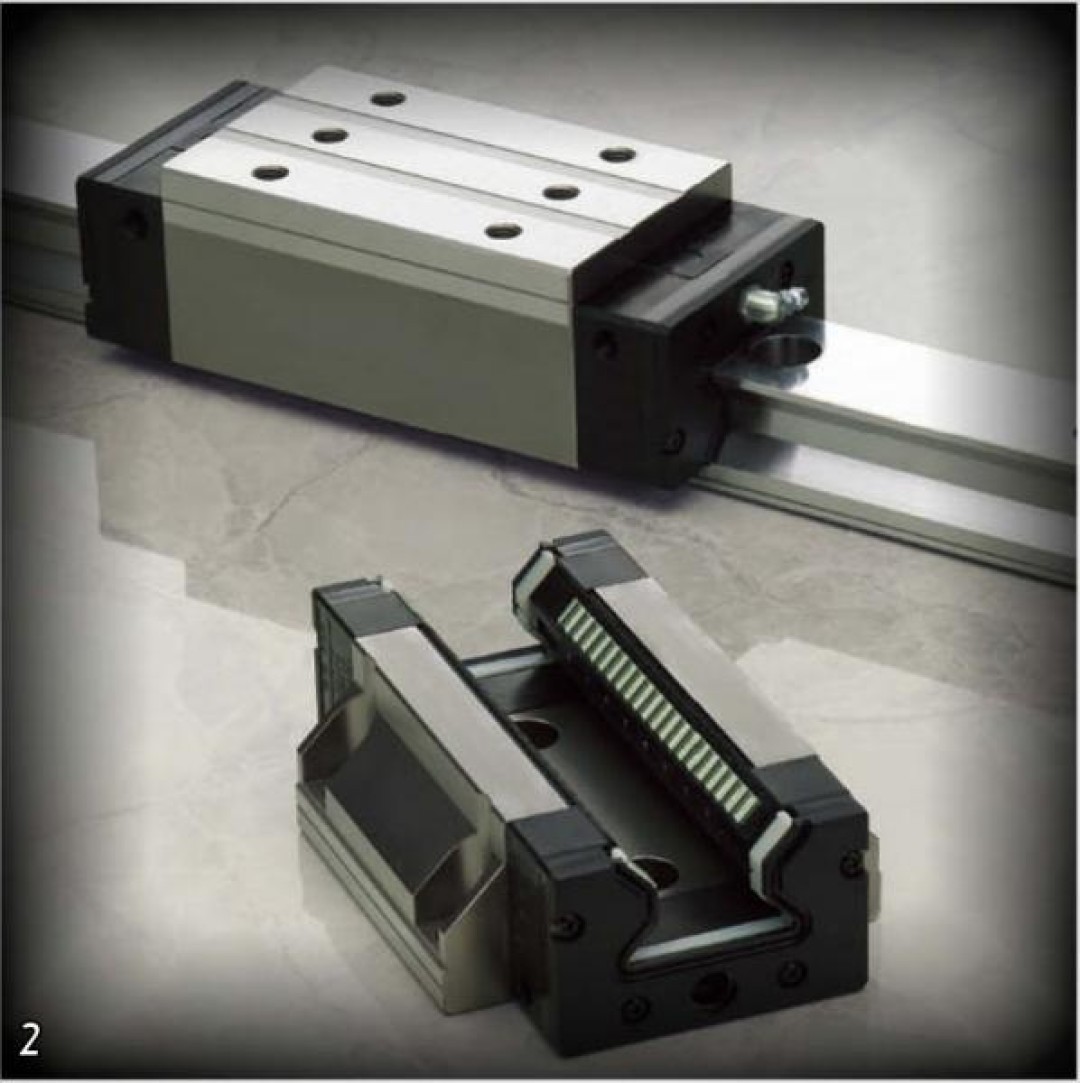

  • Des guidages prismatiques recouverts de Turcite B sur les axes X et Z

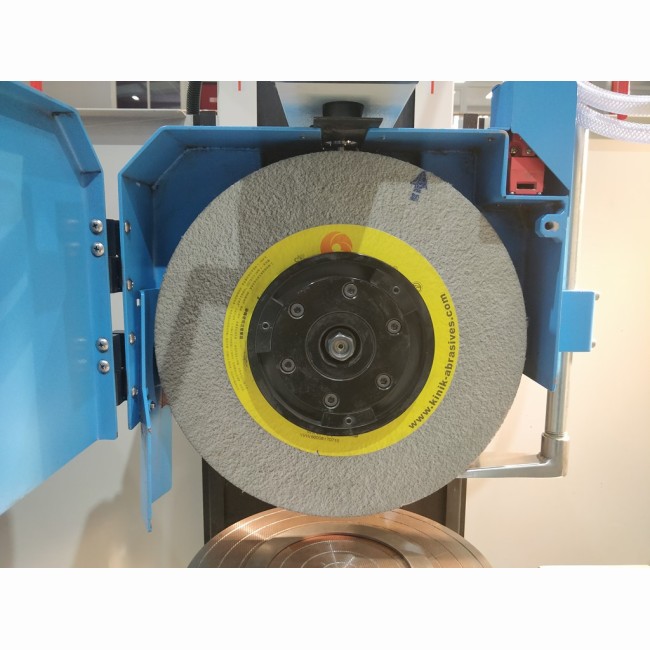

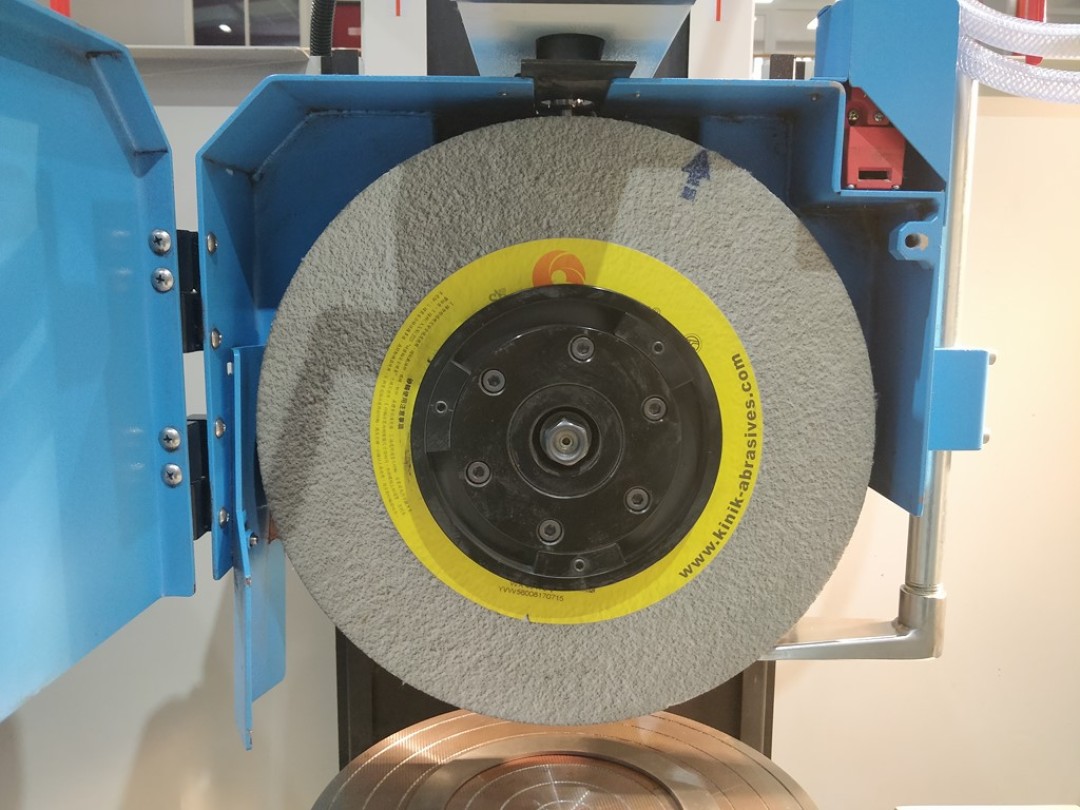

  • Une broche de précision de type CP4

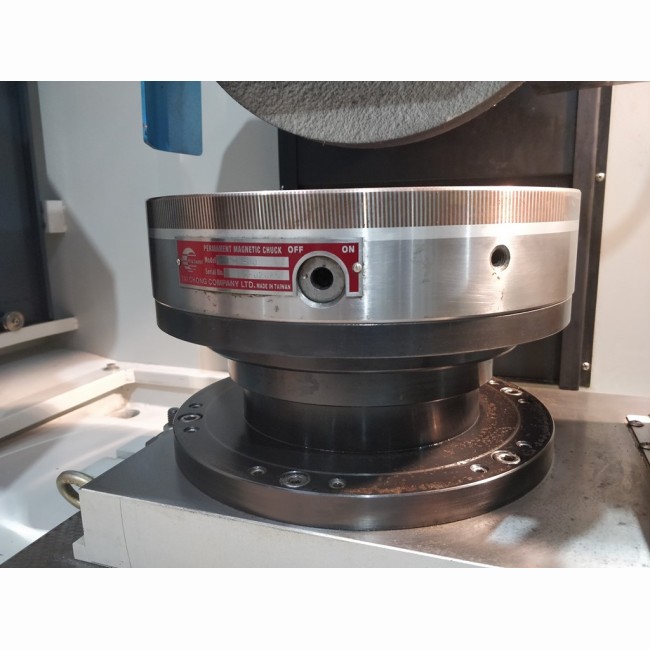

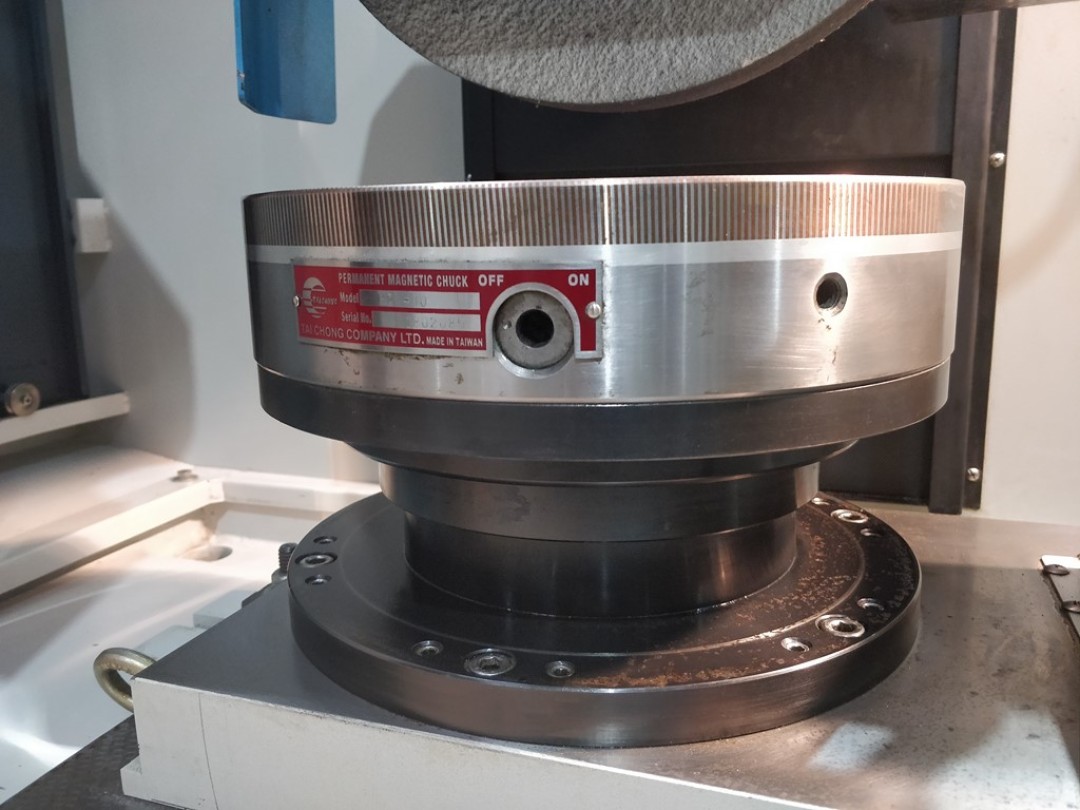

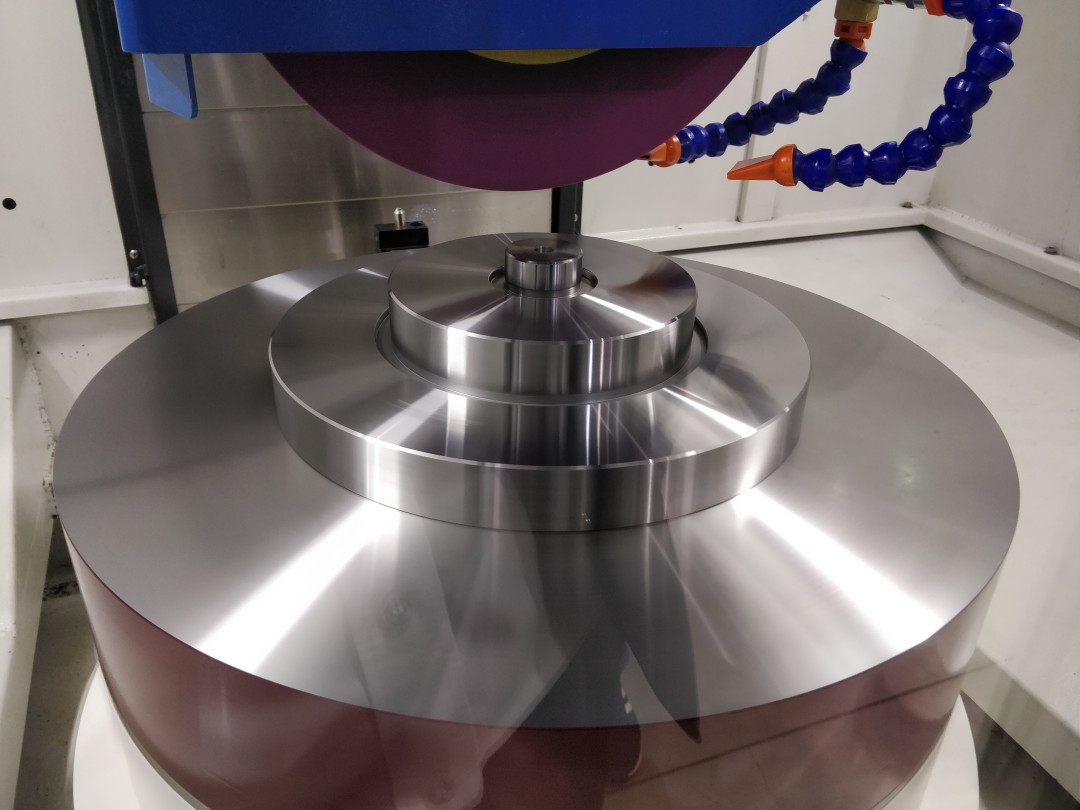

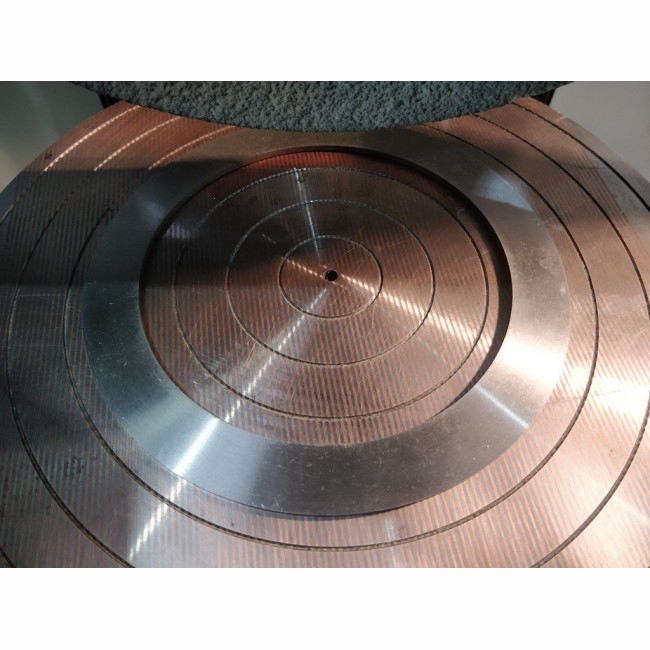

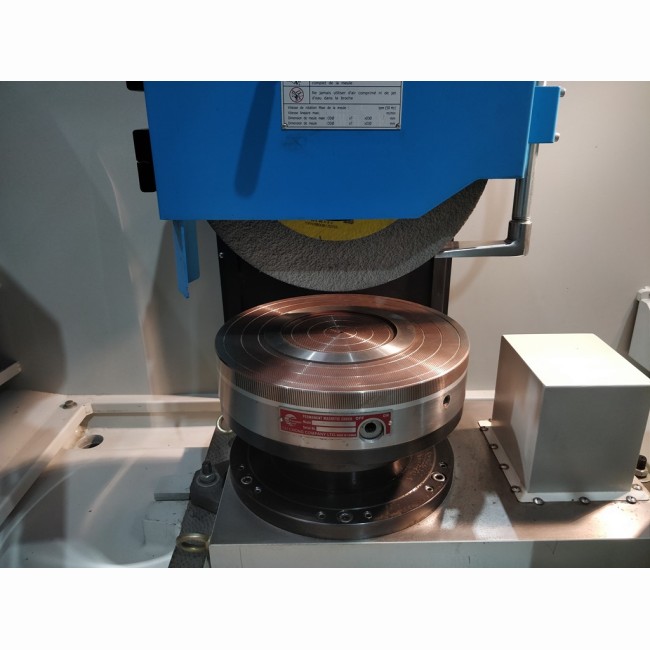

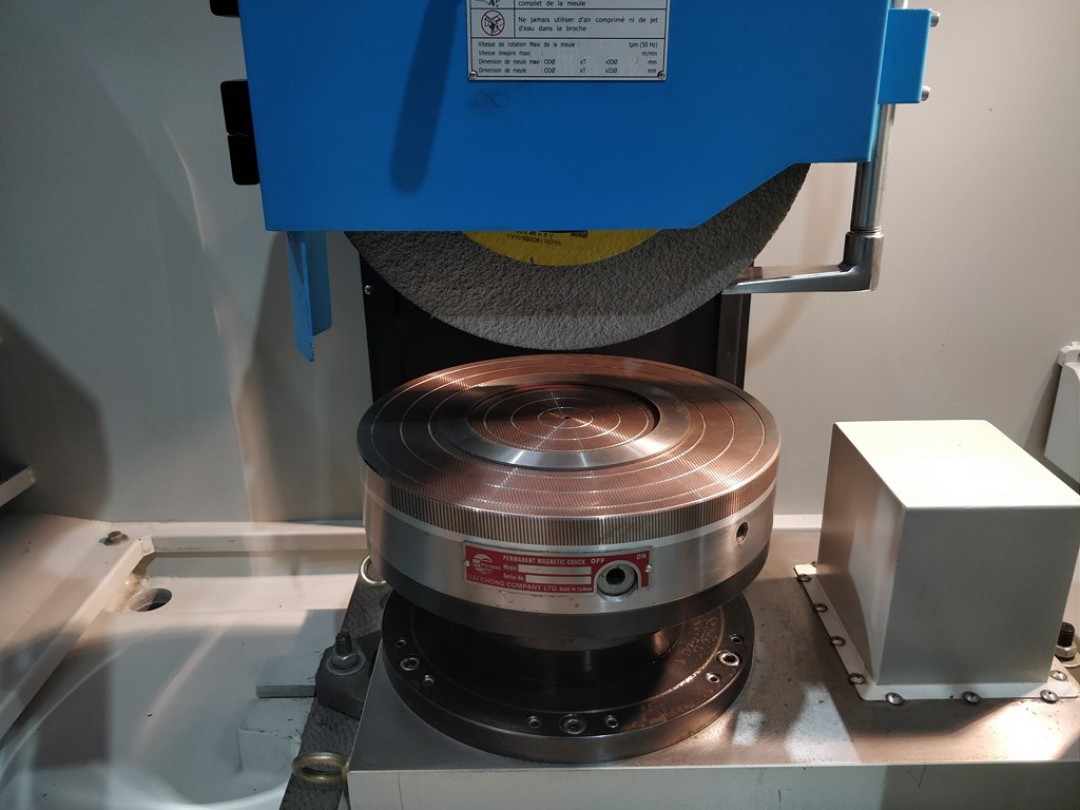

  • Un plateau circulaire monté sur une vis a billes de précision

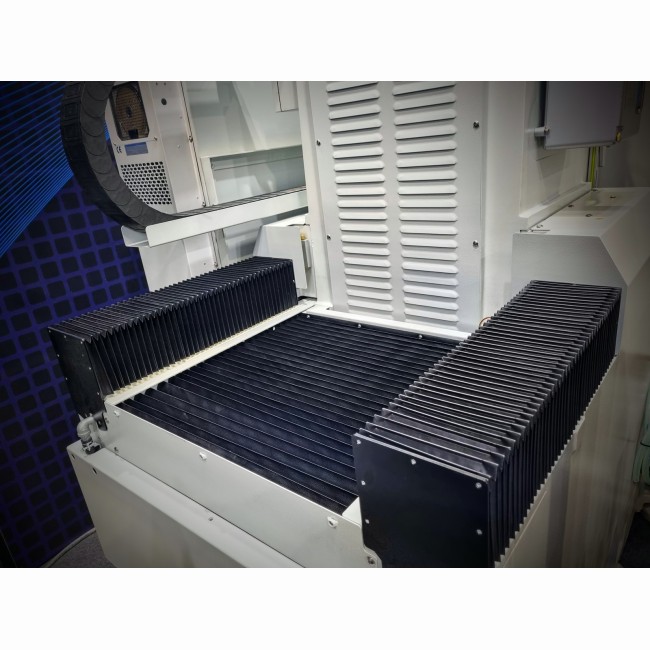

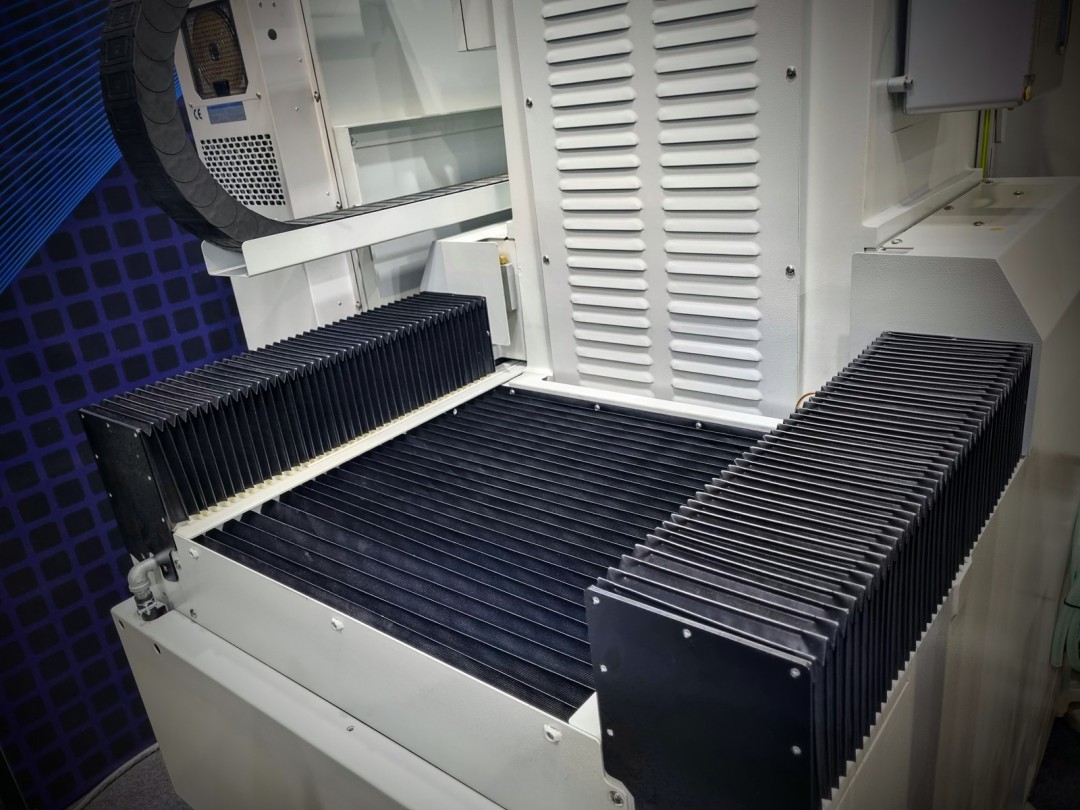

  • Une cartérisation complète de la machine et de l'enceinte de travail
  • Un réglage automatique de la course transversale pour une facilité d'utilisation

Pour améliorer la productivité, elles peuvent etre équipées de:

  • Une course verticale plus importanteUne filtration papier avec séparateur magnétique.

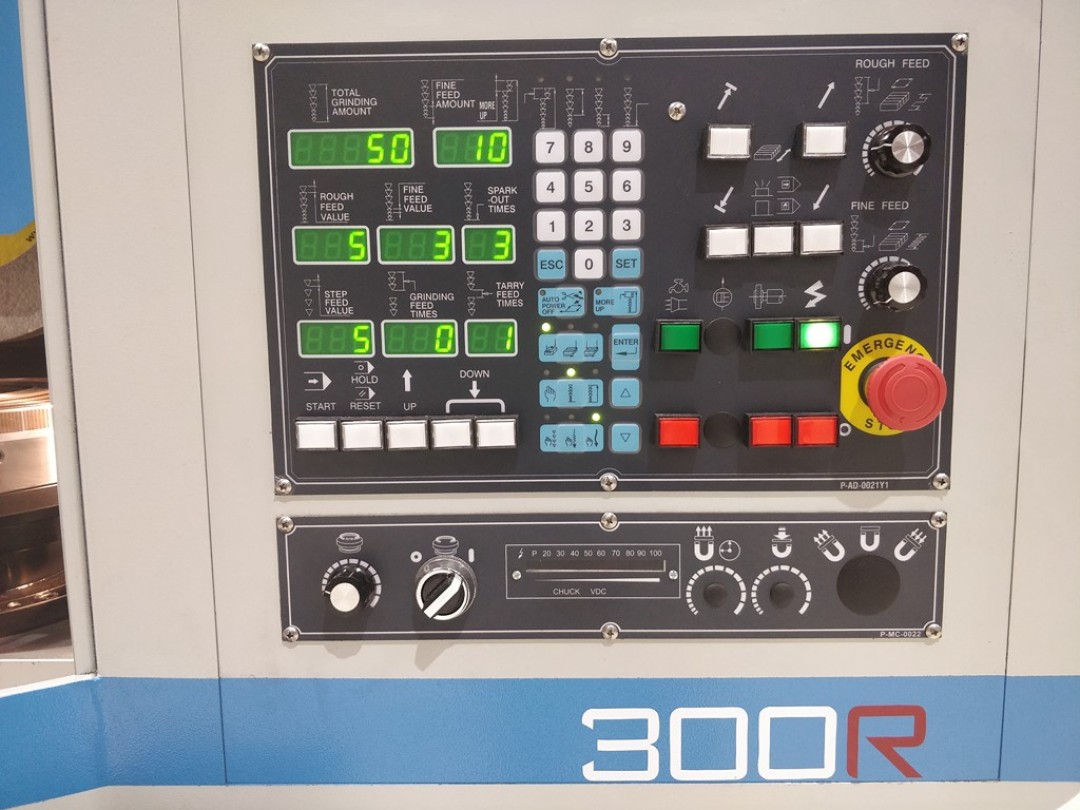

  • Une prise de passe automatique sur le vertical
  • Une règle de mesure sur le vertical 1um

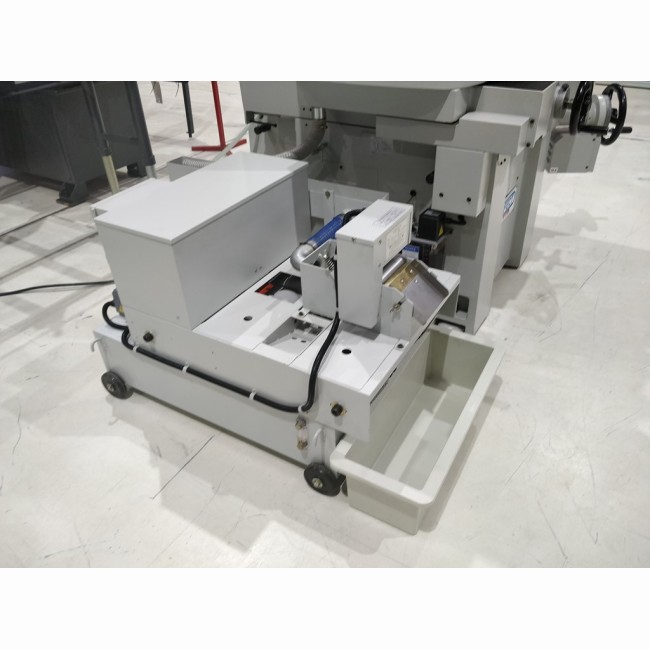

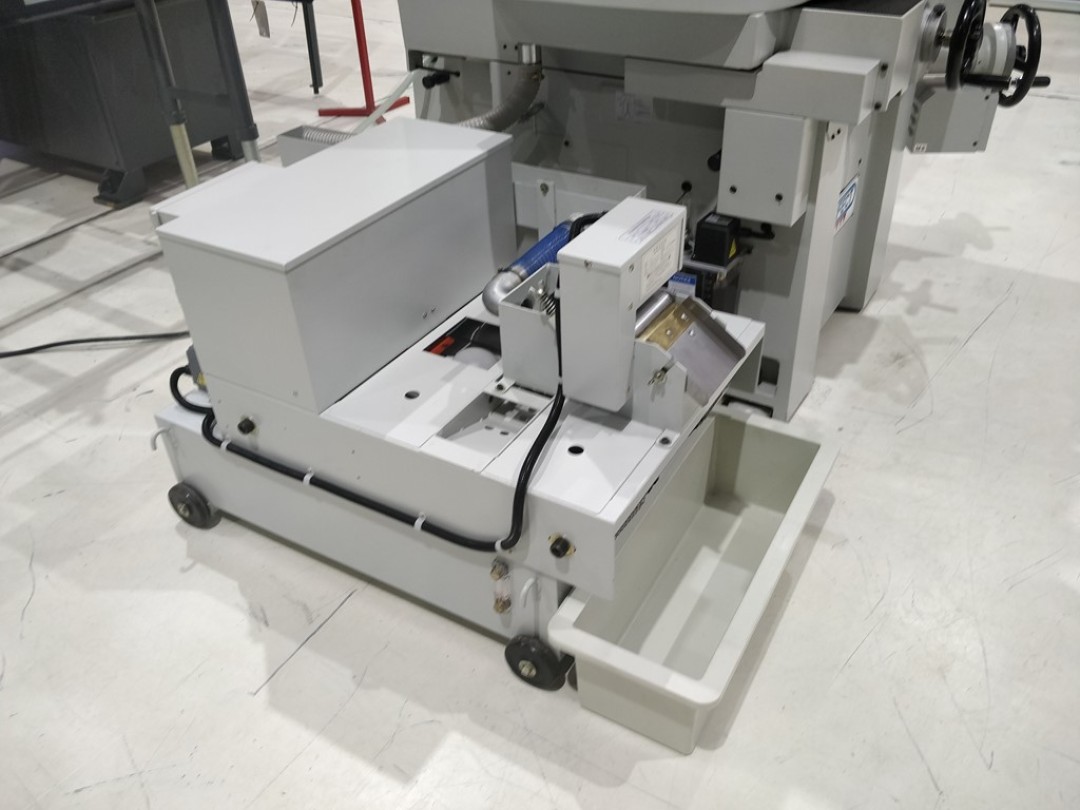

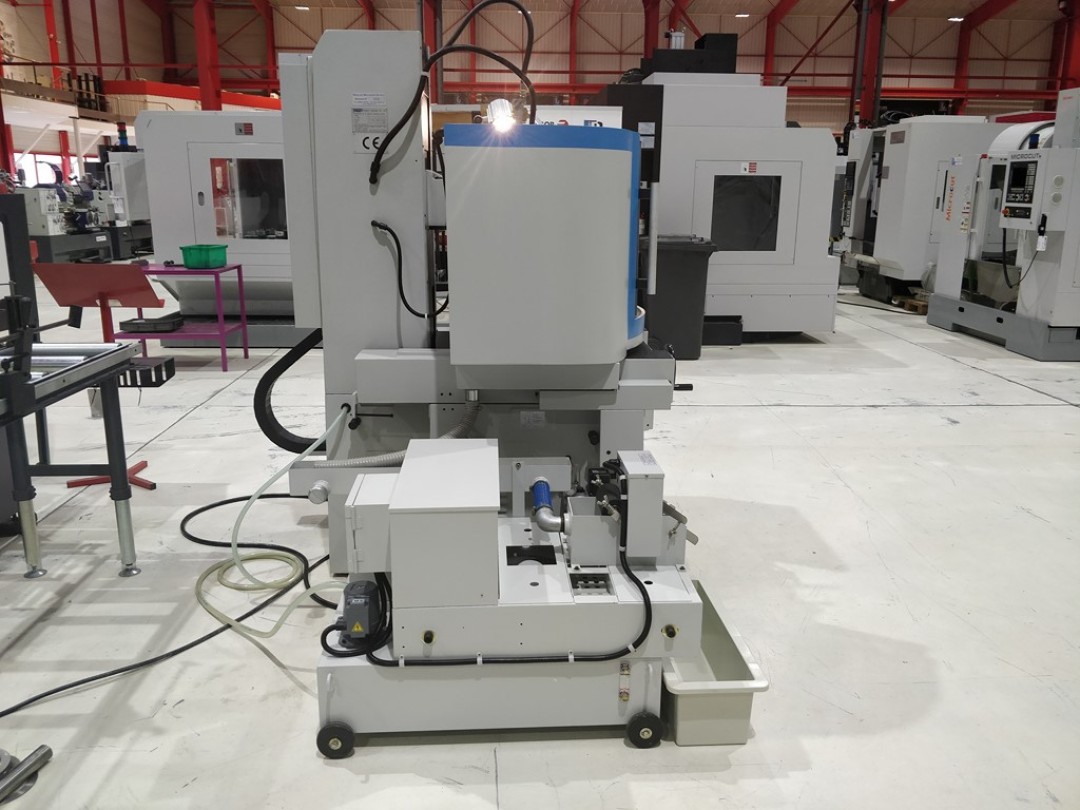

  • Une filtration papier avec séparateur magnétique

Caractéristiques techniques

200R250R300R400R500R600R
Dimension du plateau circulaire (mm)200250300400500600
Rayon maximum rectifiable (mm)130140190240310360
Distance maxi entre l'axe broche et le plateau (mm)400400300300500500
Vitesse de rotation du plateau (tr/min)20 à 11020 à 11020 à 11020 à 10010 à 12010 à 120
Vitesse d'avance rapide transversale (mm/min)1000100010001000900900
Vitesse d'avance verticale (mm/min)550550550550300300
Vitesse de rotation de la meule (tr/min)290029001450145014501450
Puissance du moteur de broche (CV)22551010
Dimension de la meule (mm)180 x 13 x 31,75180 x 13 x 31,75355 x 38 x 127355 x 38 x 127405 x 50 x 127405 x 50 x 127
Encombrement (Lxlxh) (mm)1500 x 1650 x 18001500 x 1650 x 18001850 x 1900 x 21001850 x 1900 x 21001860 x 2930 x 20801860 x 2930 x 2080
Poids (Kg)130013001600160055005600
