Désignation : VIG

Référence DMO :

Marque : PALMARY

Neuf

Sur commande



   Fiche technique PALMARY - VIG


Renseignements PALMARY - VIG

DESCRIPTIF

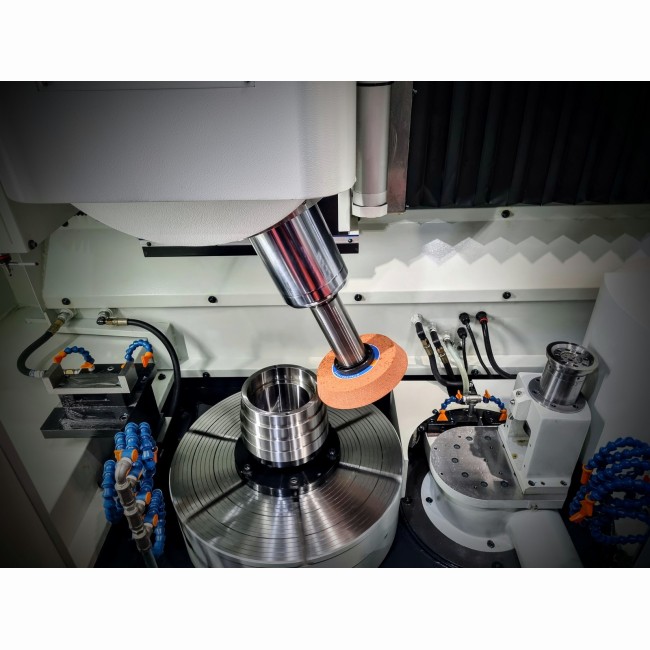

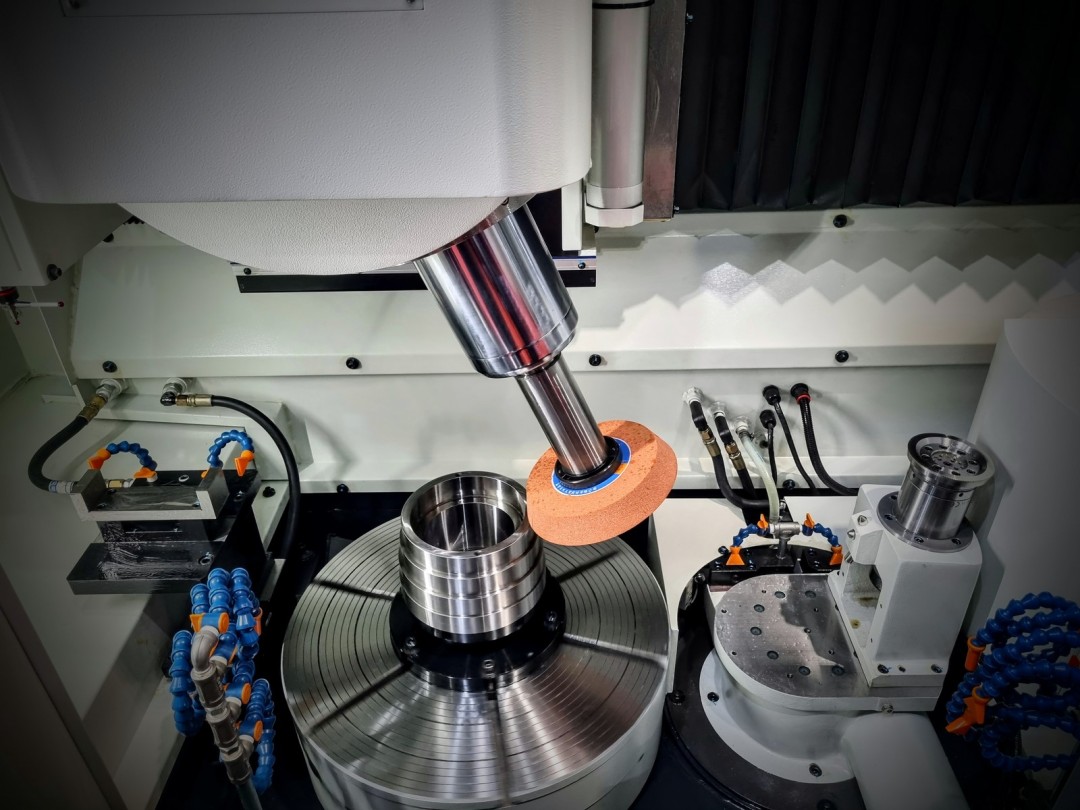

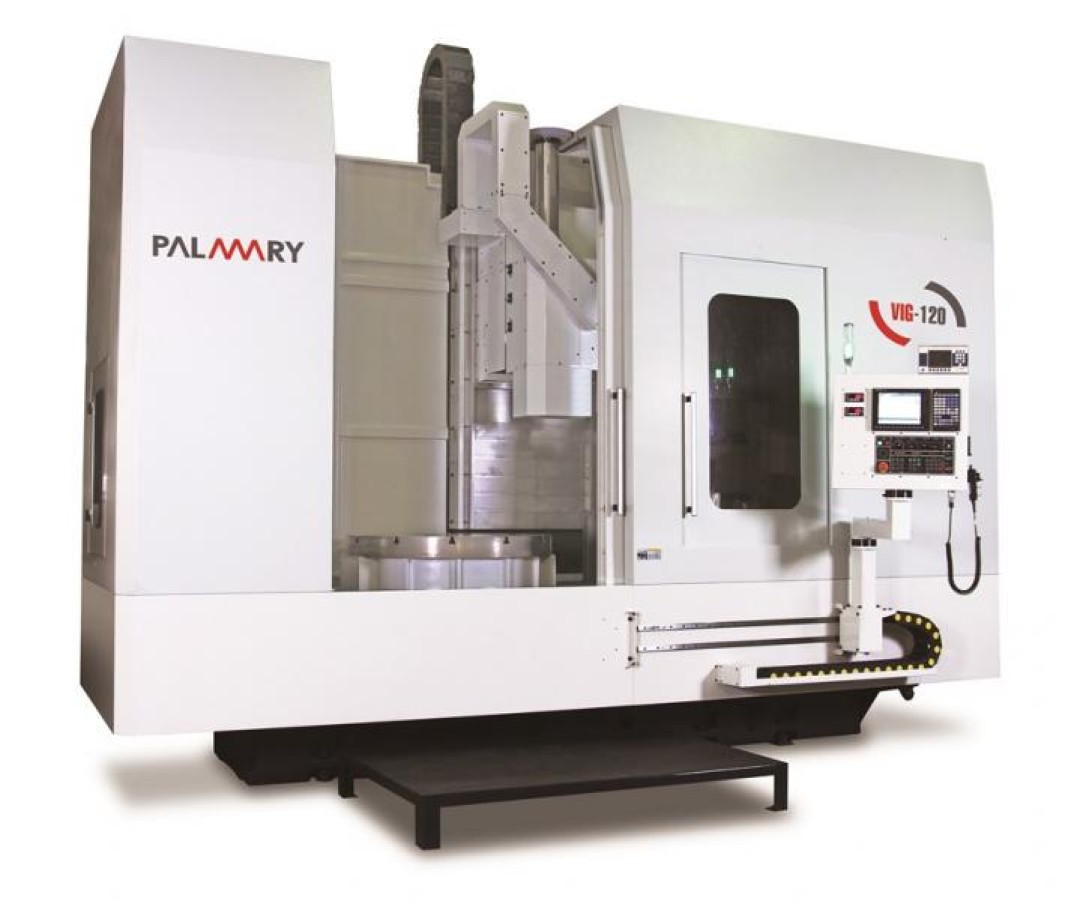

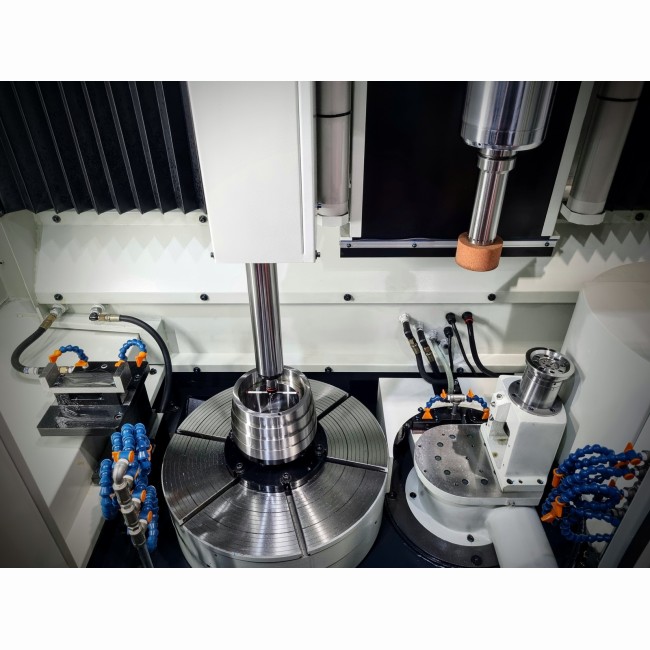

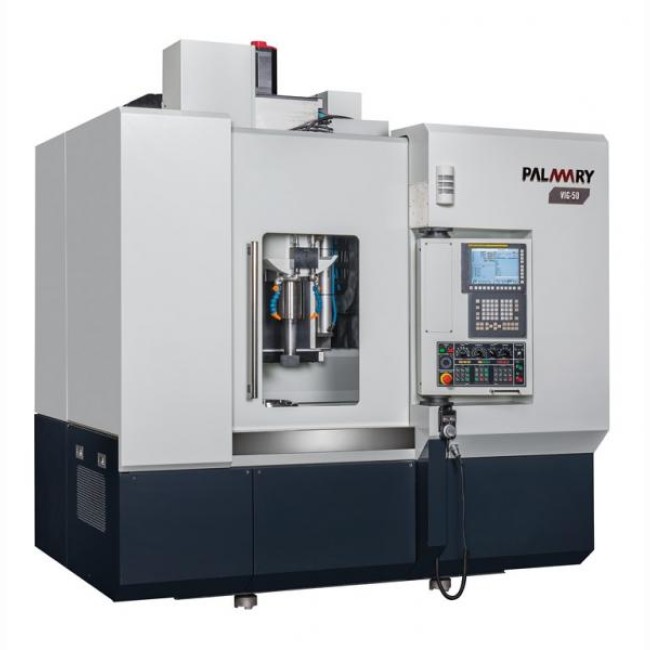

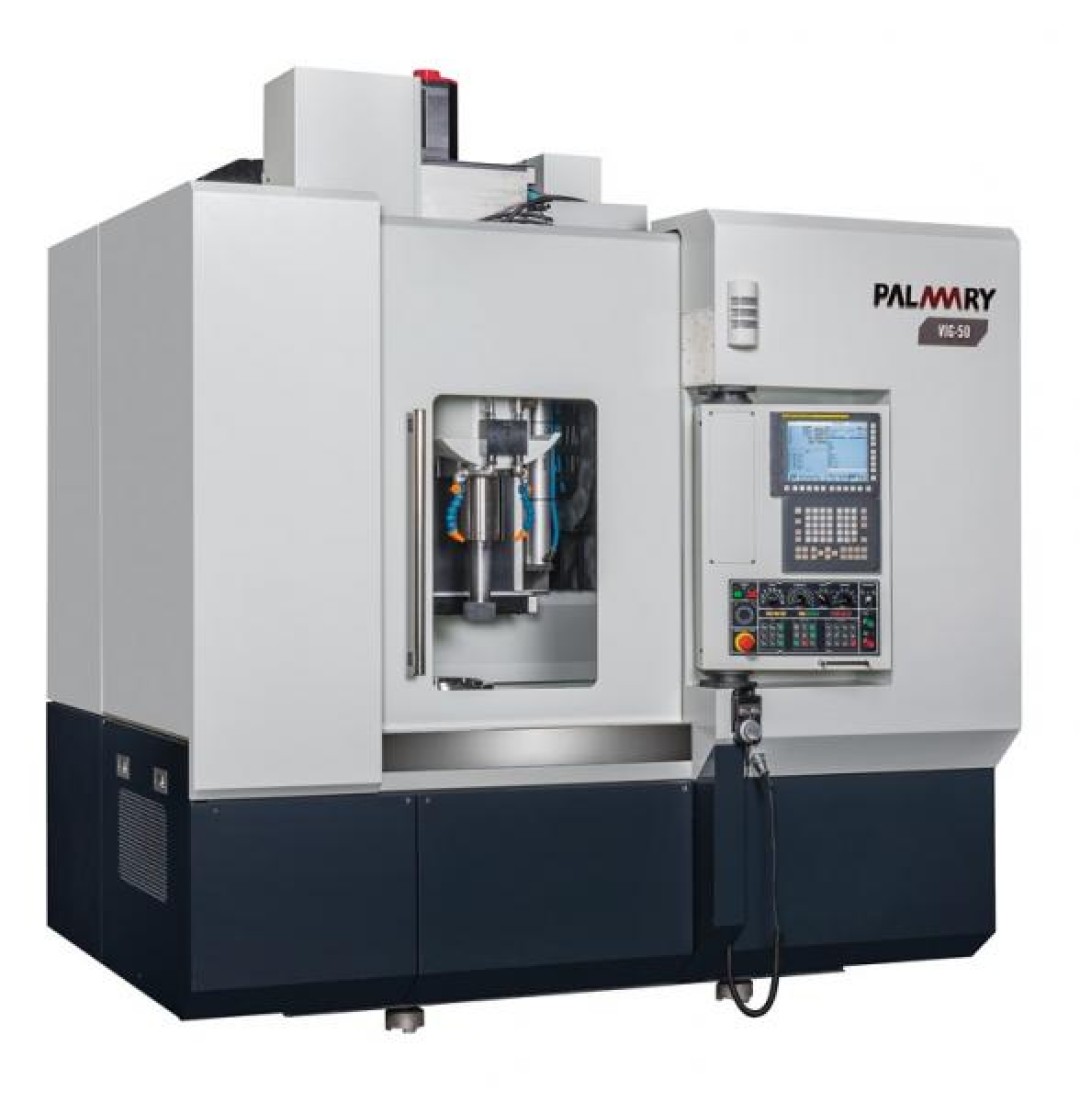

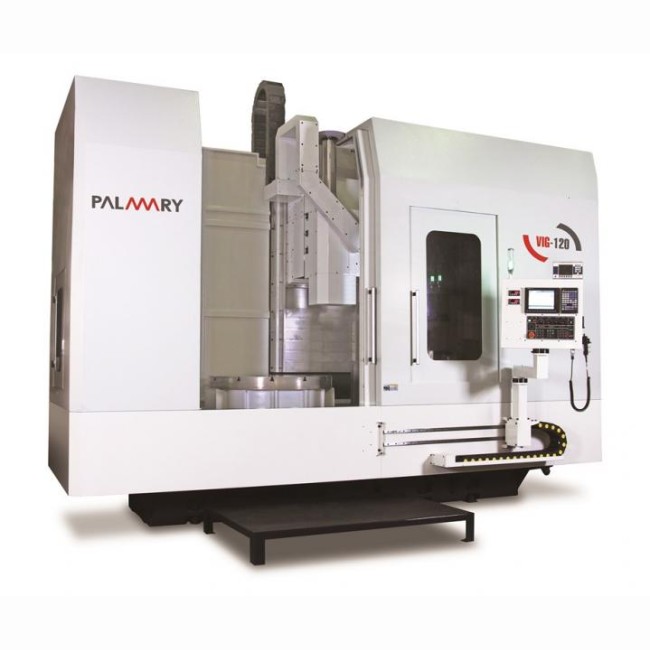

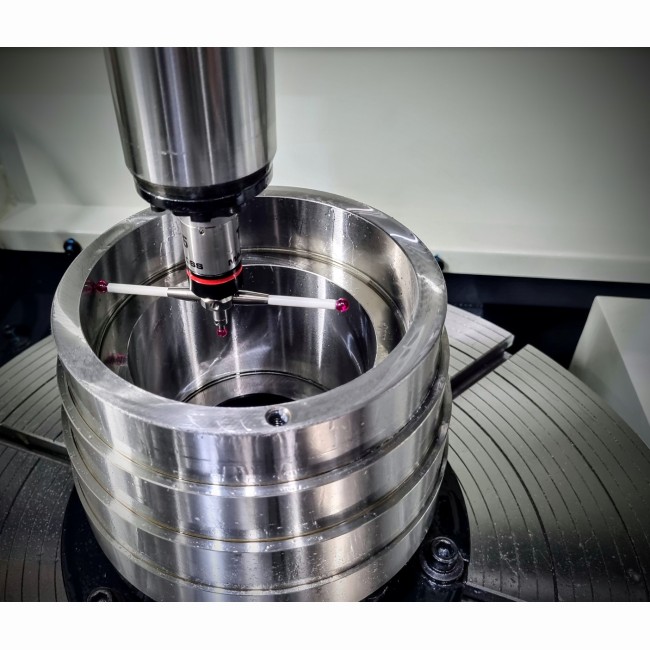

VIG: Gamme de rectifieuse verticale a plateau circulaire CNC

Diamètre du plateau de 200 a 800mm

Hauteur des pièces maxi  jusqu'a 600mm

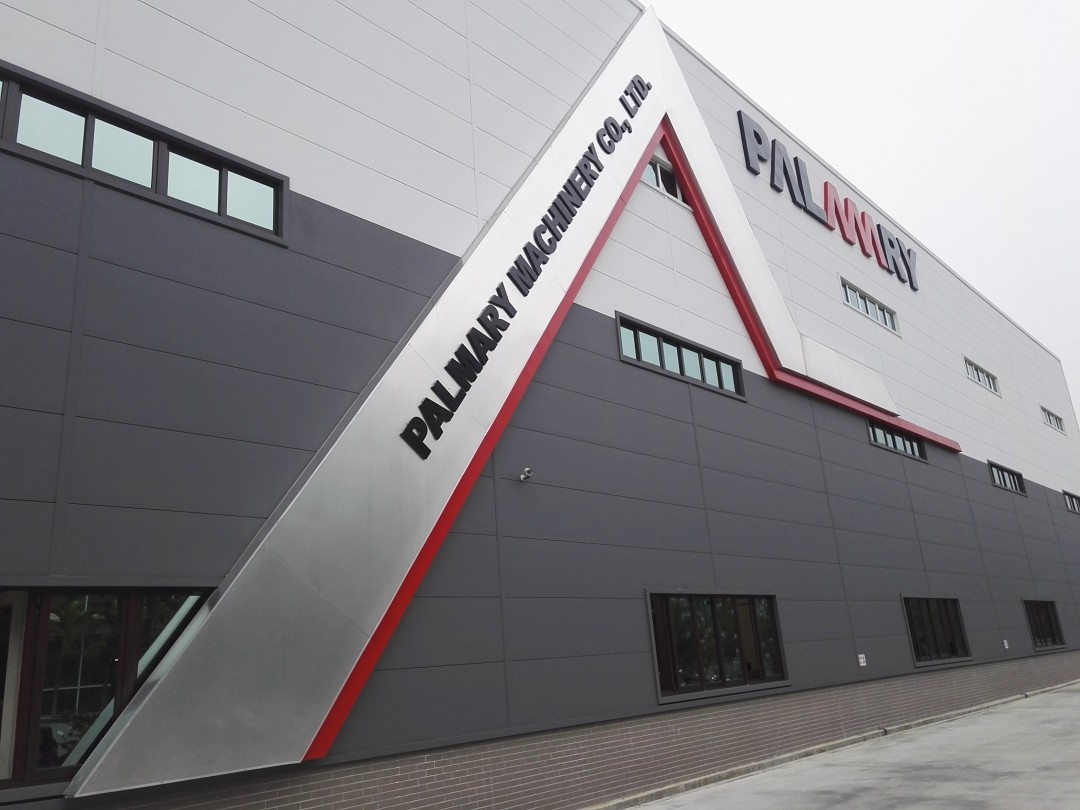

PALMARY est un des plus importants constructeurs de rectifieuses. Ce constructeur implanté à Taiwan offre aujourd'hui une gamme complète sur le marché de la machine conventionnelle à la machine CNC avec robotisation, des machines cylindriques, centerless, multibroches, d'interieures, verticales et machines spéciales.

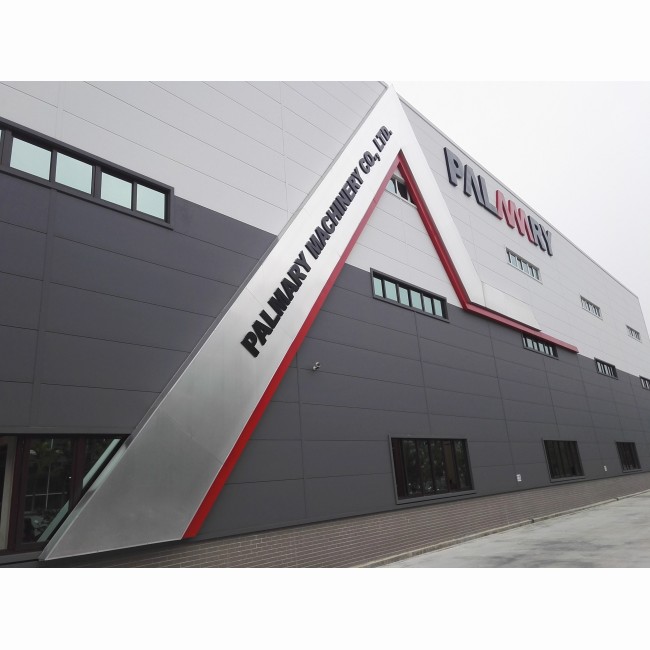

La société compte actuellement 170 collaborateurs répartis sur deux usines de 20.000m² certifiées ISO9001. Fortement impliqué dans les industries automobiles et aéronautique, les machines palmary sont également adaptées pour les ateliers de mécanique de précisions et apporte aujourd'hui un rapport qualité / prix sans comparaison sur le marché



La gamme de rectifieuses verticale CNC est conçue pour un rendement élevé, une grande précision et une facilité d'utilisation maximale.

La conception de la structure de la machine répond parfaitement aux attente d' ergonomie et a une utilisation conviviale:

  • La construction est  rigide et stable, et la broche ont fait l' objet d' études poussées
  • Cette machine est équipée d' une commande numérique FANUC 0iTF ou MITSUBISHI M70 pour rendre la rectification cylindrique plus facile et plus précise que jamais.

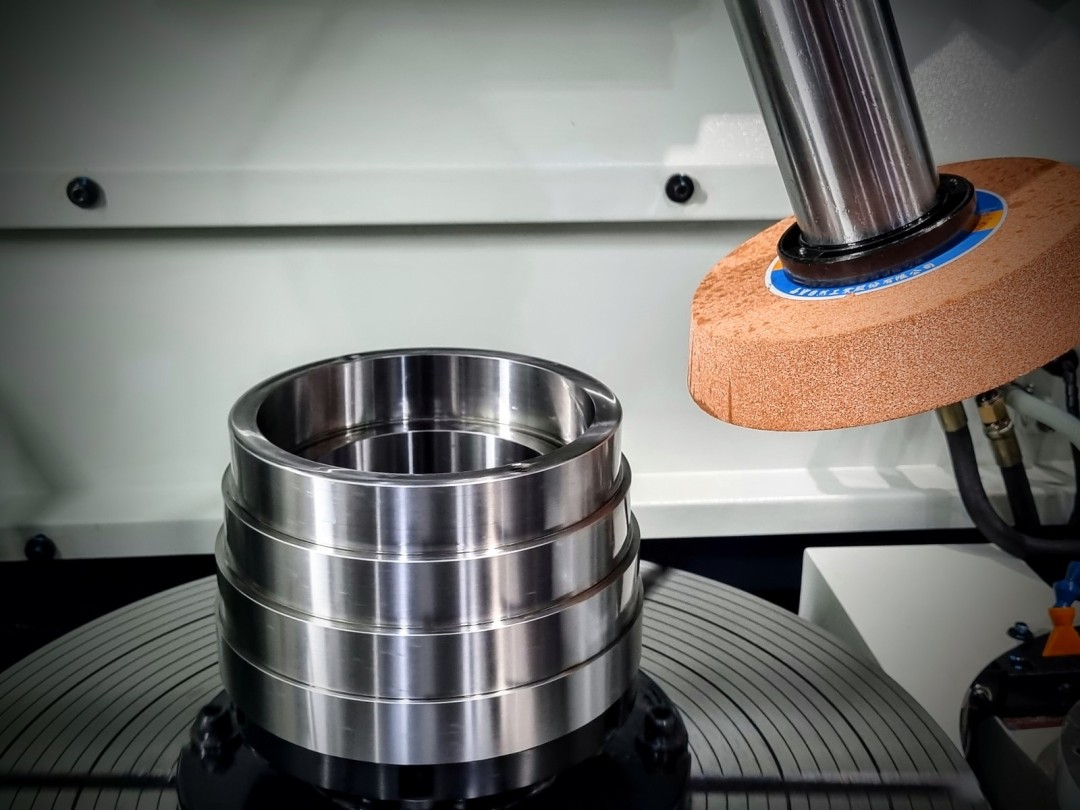

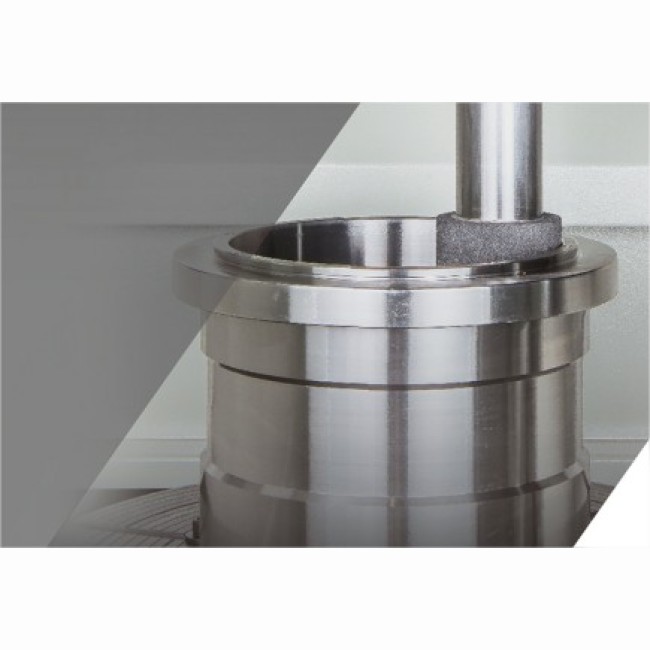

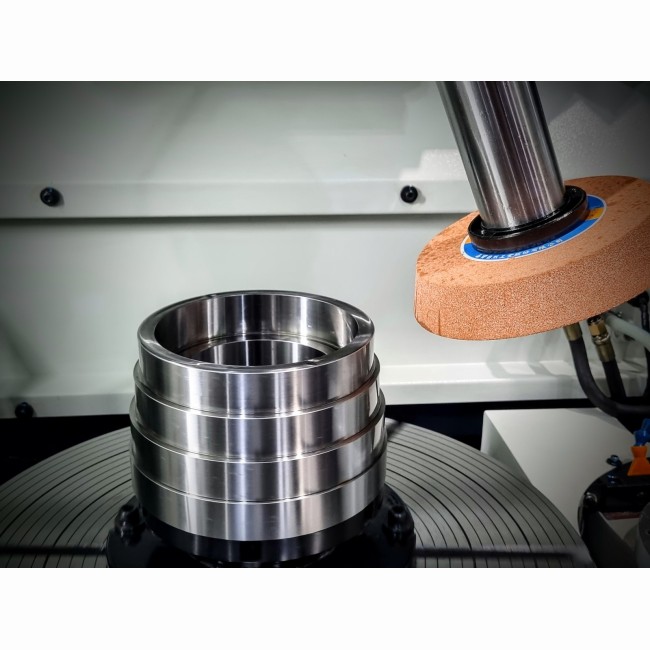

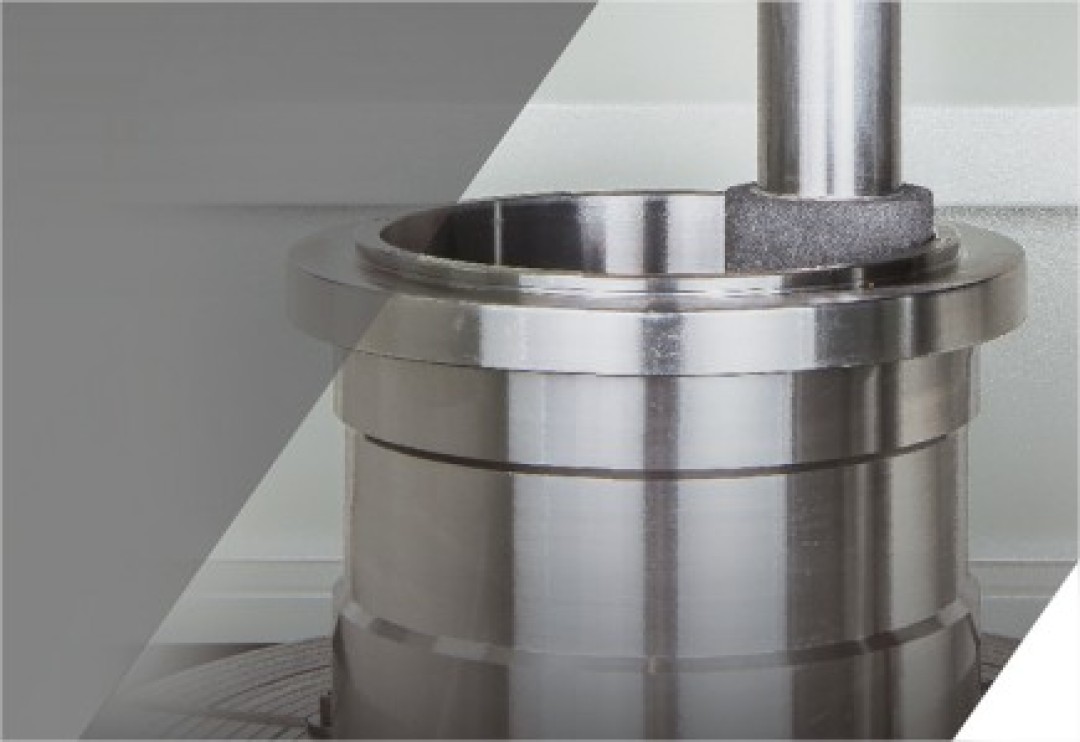

  • La broche est montée avec des roulements de haute précision assurant une stabilité maximale de cette derniere. Il garantit une précision exceptionnelle pour la rectification de diamètre externe et interne  ainsi que pour la rectification faciale
  • Les roulements sont de type hydrostatiques ce qui évite le contact métal-métal et réduit ainsi les phénomènes engendrant des vibrations.
  • La broche est usinée avec précision dans des aciers allié de qualité supérieure, normalisée, trempée, cémentée et soumis à des traitements élaborés.
  • La non-déformation, la résistance à l'usure maximum et la précision dans la durée vie sont ainsi assurés.Un système de lubrification automatique à bain d'huile équipe la poupée mobile afin de maintenir une précision élevée.

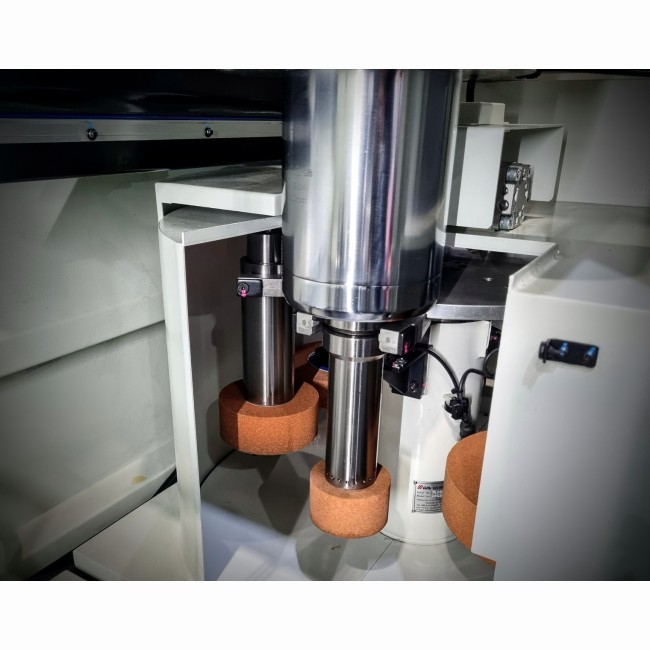

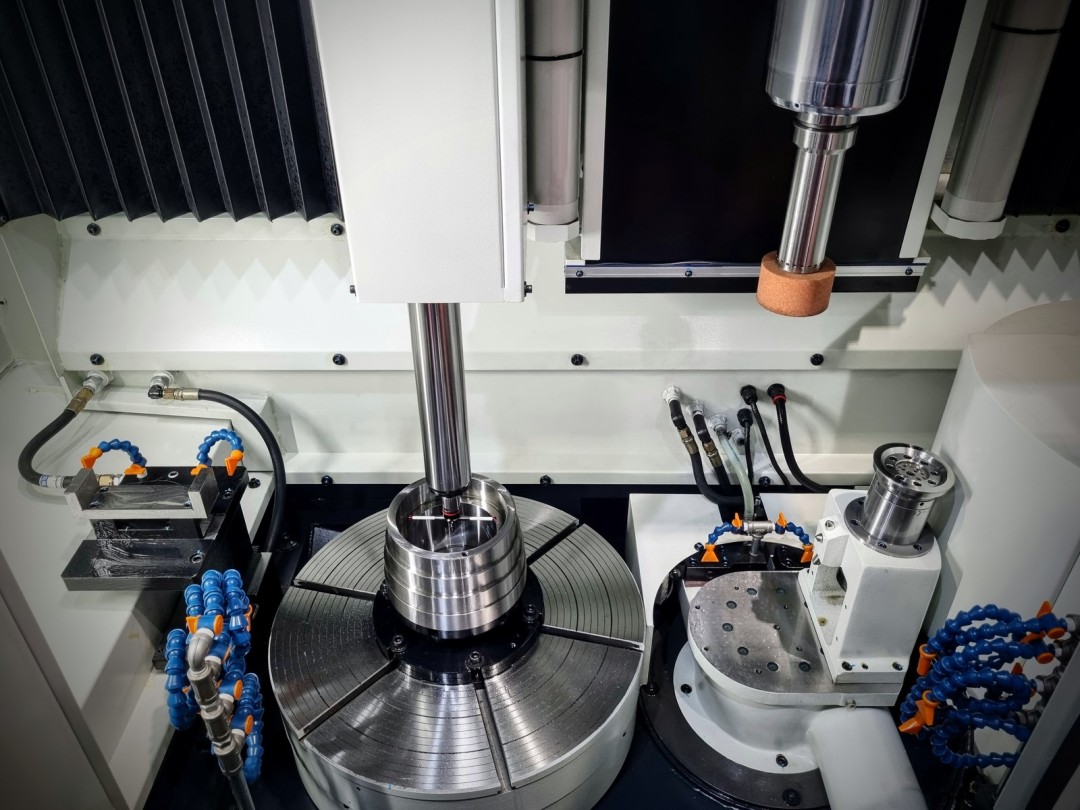

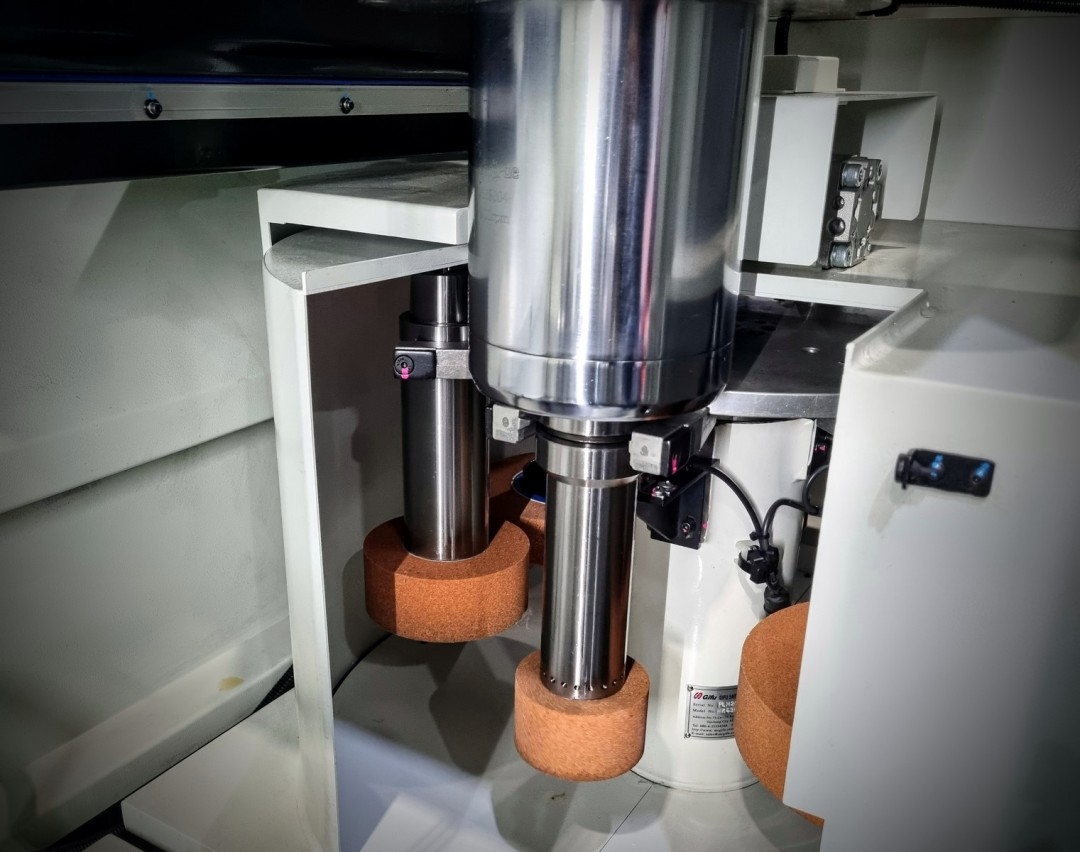

  • Le magasin automatique de changement de meule suivant les modeles



Caractéristiques techniques

VIG-50VIG-80VIG2015VIG-8050
Alimentation electrique (KVA)3030
Encombrement (Lxlxh) (mm)2350 x 320 x 27533070 x 4527 x 35451900 x 2300 x 24003550 x 3865 x 3617
Poids (Kg)700013000700014400
Diametre de rectification exterieure (mm)38 a 50065 à 80014 à 20070 à 700
Longueur de rectification exterieure (mm)350500150500
Diametre de pivotement de la broche (mm)550850800
Longueur maxi de la pièce (mm)410500150600
Poids maxi de la pièce (kg)5001000100850
Distance dessus broche a la meule (mm)500670
Vitesse de rotation (tr/min)2700 a 150001800 à 1000010000 à 450002000 à 10000
Diametre de la meule (mm)25 à 20565 à 30510 à 9550 à 205
Vitesse linéaire (m/min)270027002700
AttachementHSK-E63HSK-E100BBT50
Diametre du plateau550850200800
Vitesse de rotation du plateau (tr/min)20 à 22015 à 15040 à 8012 à 200
Vitesse de déplacement axe X (m/min)0 à 200 à 200 à 60 à 10
Increment mini axe X (mm)0,00010,00010,0010,001
Vitesse de déplacement axe Z (m/min)0 à 200 à 200 à 60 à 10
Increment mini axe Z (mm)0,00010,00010,0010,001
Angle de pivotement (°)22,522,5
