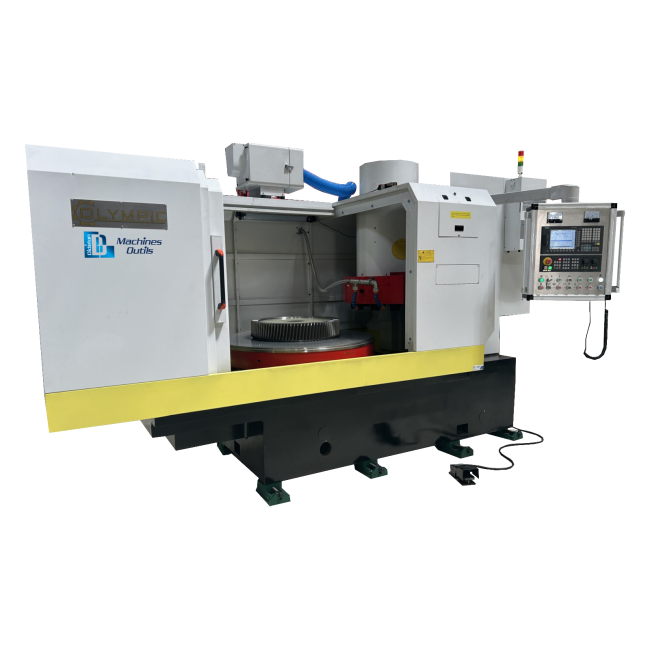

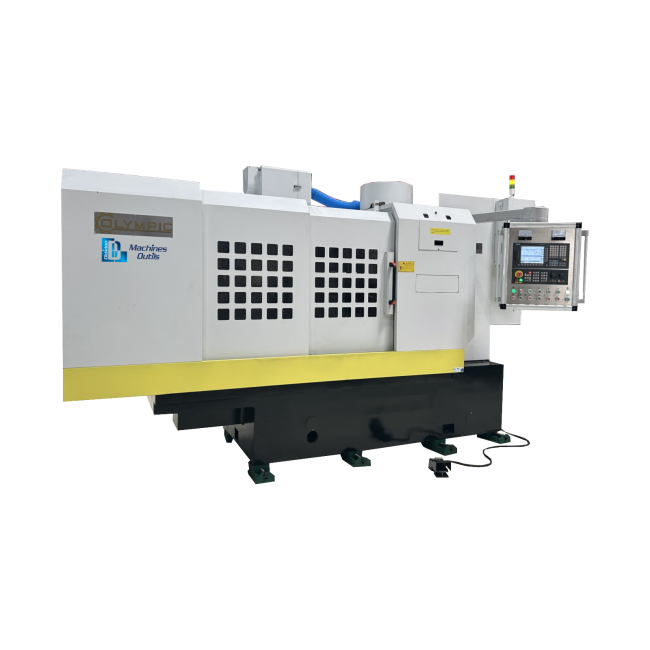

Didelon Machines Outils | RMB 500 / 780 / 800 / 1000 / 1250 (meule segmentée)

DESCRIPTIF

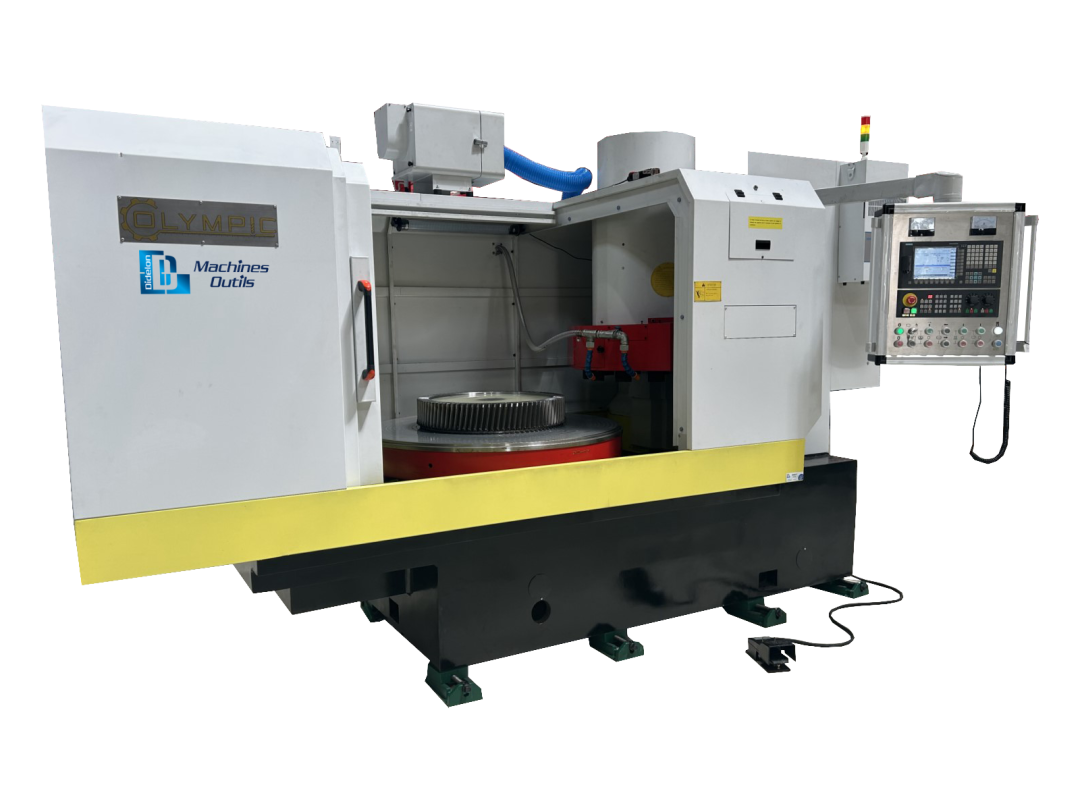

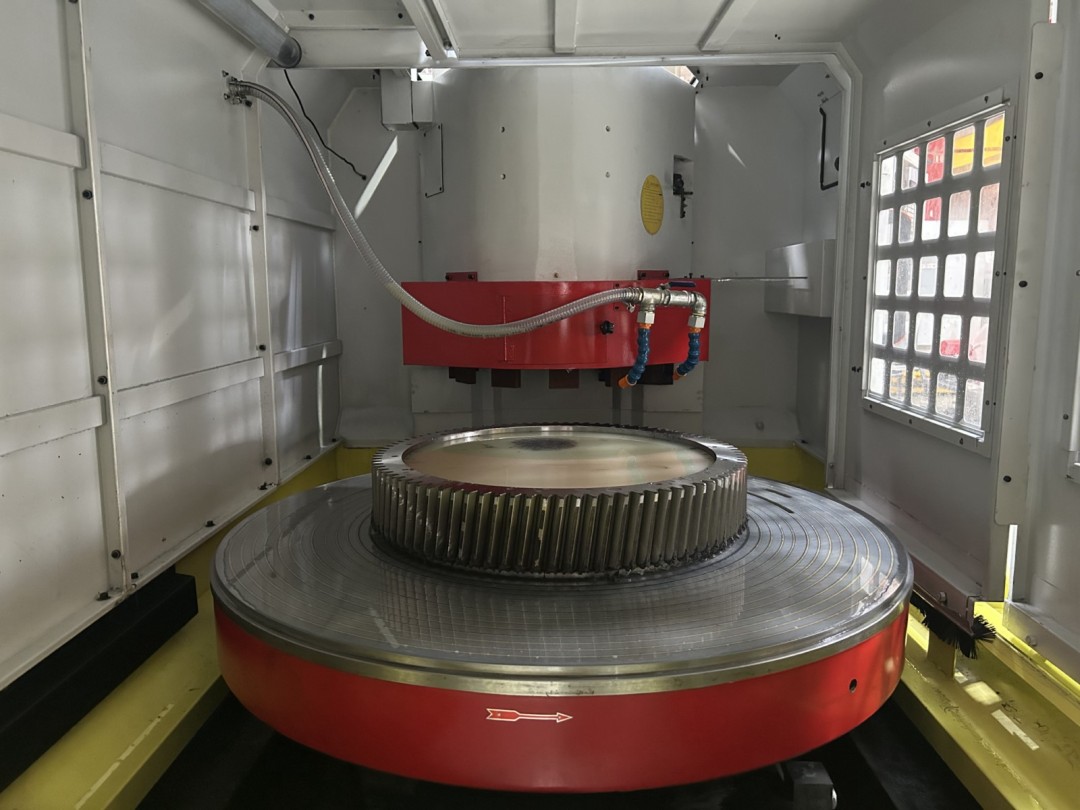

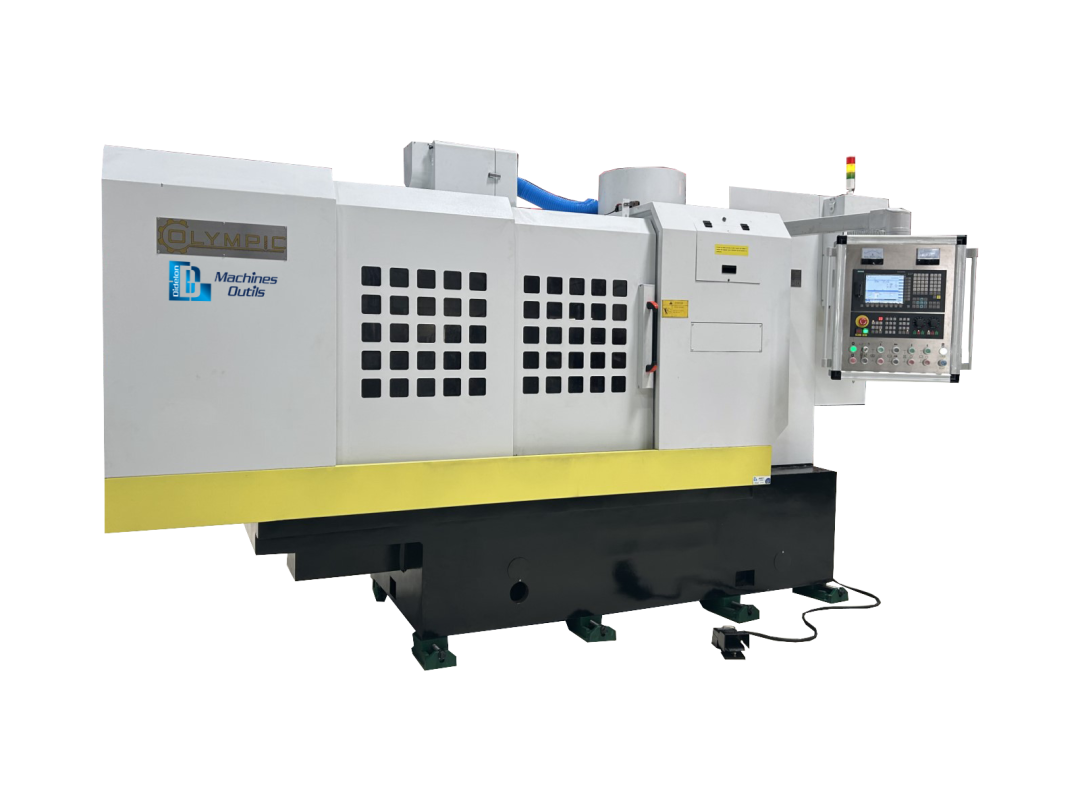

ctifieuse plane à plateau circulaire et meule boisseau neuve Olympic série RMB :

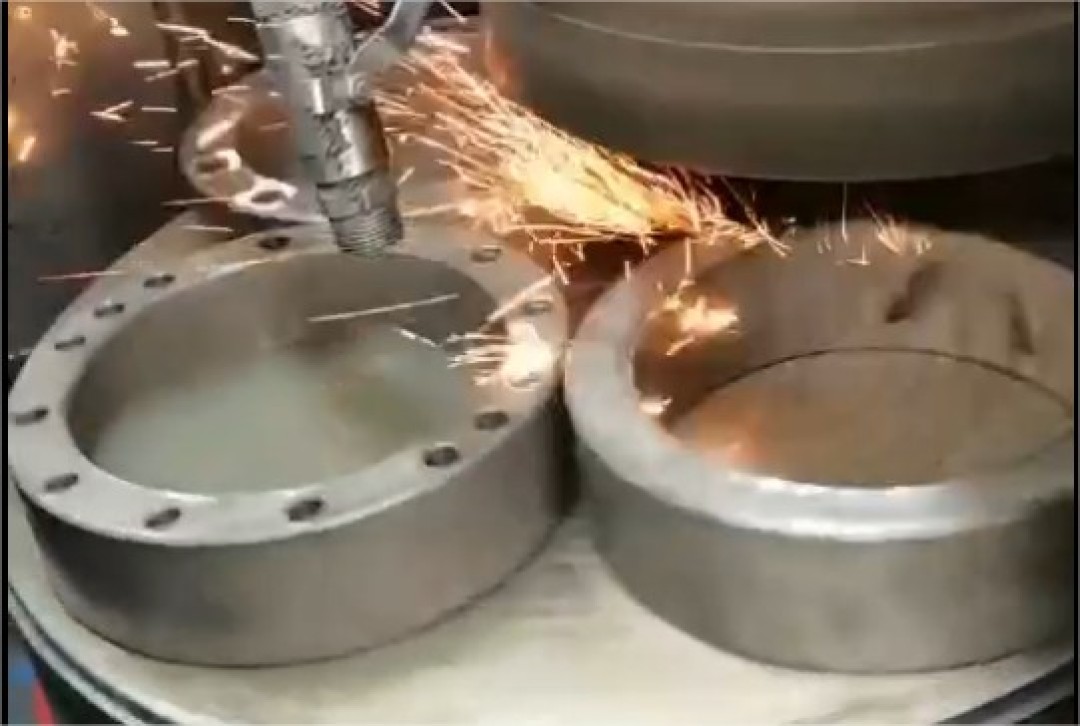

Cette machine similaire en conception aux rectifieuses blanchard,également appelées surfaceuses, permettent d'obtenir des temps de d'usinage réduit grâce à la surface de contact important entre la pièce et les segments de meules

Alors que les autres rectifieuses planes sont limitées par la taille de la pièce qu'elles peuvent traiter, les rectifieuses de type Blanchard acceptent les pièces de grande dimensions en transversal, et permettent de réaliser des opérations d'ébauches et de finition

La construction extremement rigide couplé à un moteur de broche puissance de permet de garantir un process répétable et précis. Ce machines sont principallement plébiscitées dans les industries:

Mécanique générale et sous-traitance d’usinage pour les reprises de plaques, semelles, éléments mécano-soudés, cales...
Construction de machines-outils et machines spéciales pour les tables, coulisses, embases, montants et traverses, plateaux
Industrie du Moule, matrices et outillages pour les blocs, plaques de découpe, semelles, portes poinçons...
Sidérurgie, métallurgie et négociants en aciers pour enlever la calamine, supprimer les défauts de laminage, remettre en épaisseur, post traitement aux machine de découpe à chaud
Fonderies et forges pour rectification des bâtis en fonte, des pièces moulées, surfaces de référence

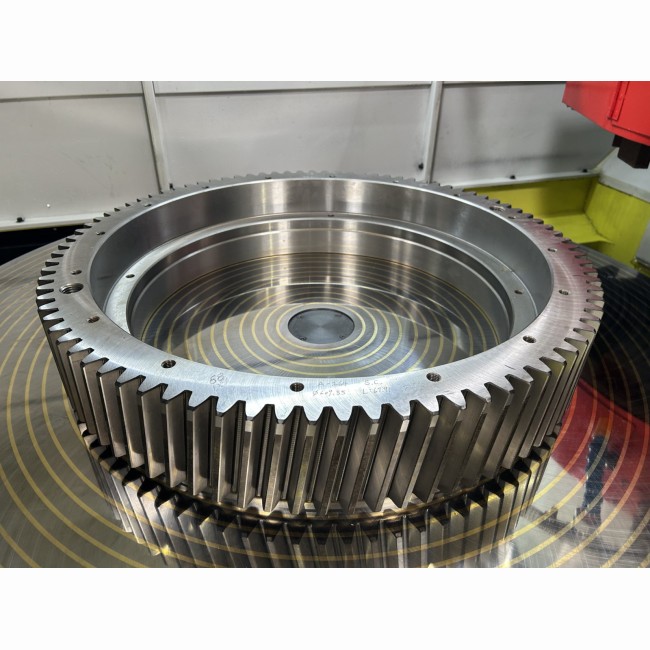

Automobile et machinisme agricole pour les plaques d'outillage, composants de presses, matrices d'emboutissage, volants et couronnes, plaques de montage, élements de tranmission
Aéronautique et défense pour les plaques, montages d'usinage, pièces structurelles,
Énergie, pétrole, gaz et industrie chimique pour les brides, plaques d'échangeur, couvercle de vanne, composants de turbine, pièces de pompe

Une rectifieuseà meule segmentée est surtout pertinente pour :

des pièces larges, épaisses et relativement lourdes ;
des surfaces planes circulaires, carrées ou rectangulaires ;
des pièces nécessitant un enlèvement de matière élevé ;
plusieurs petites pièces pouvant être chargées simultanément ;
des opérations demandant planéité et parallélisme ;
des pièces dont les exigences de rugosité restent industrielles.

Caractéristiques techniques

	RMB-1250	RMB-780	RMB-800	RMB-500	RMB-1000

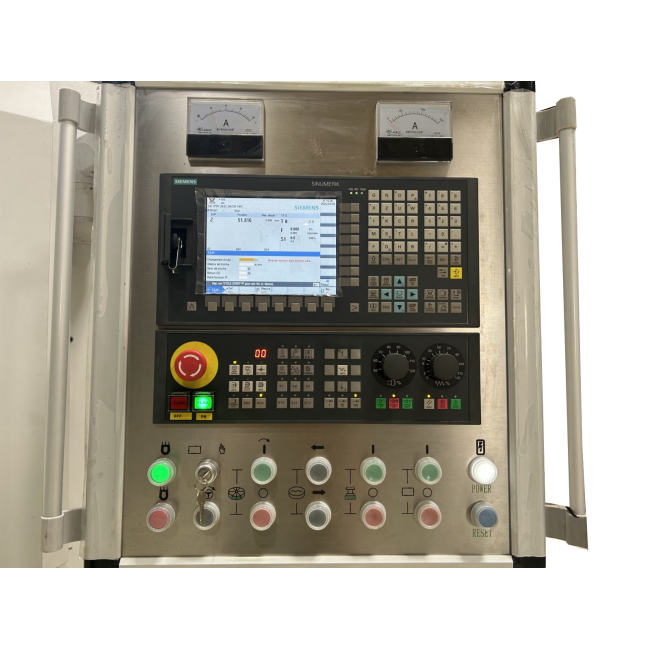

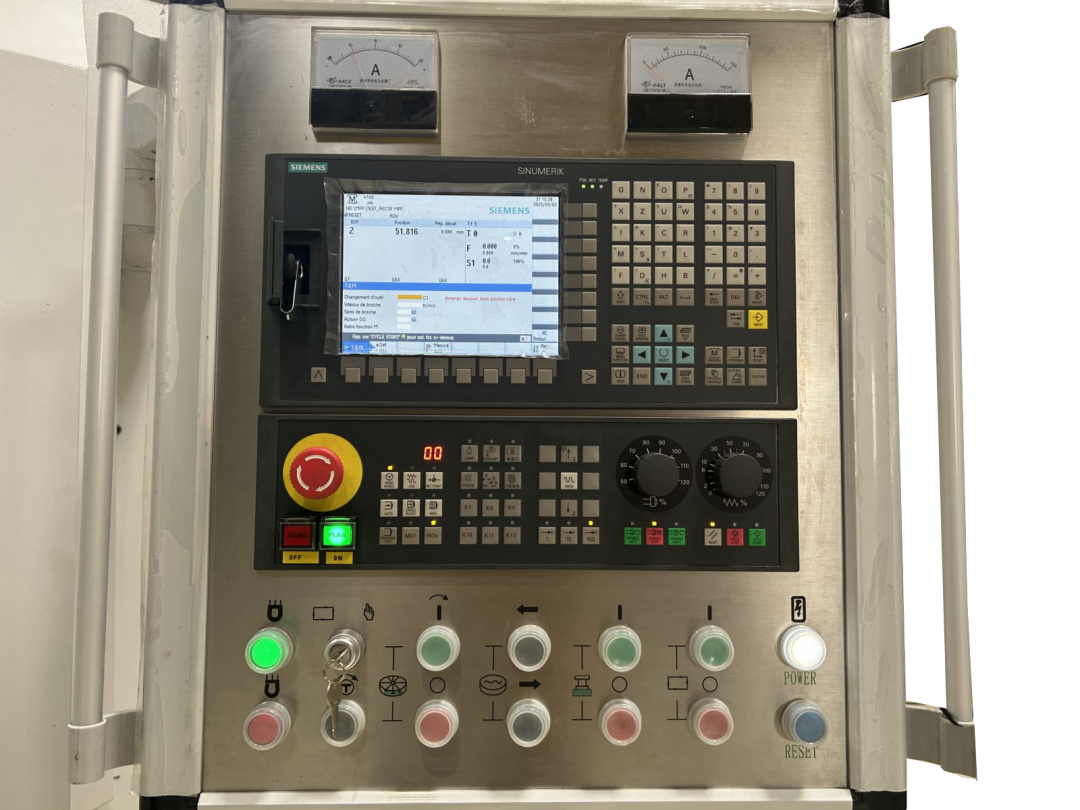

Commande numérique	Siemens 808D	Siemens 808D	Siemens 808D	Siemens 808D	Siemens 808D

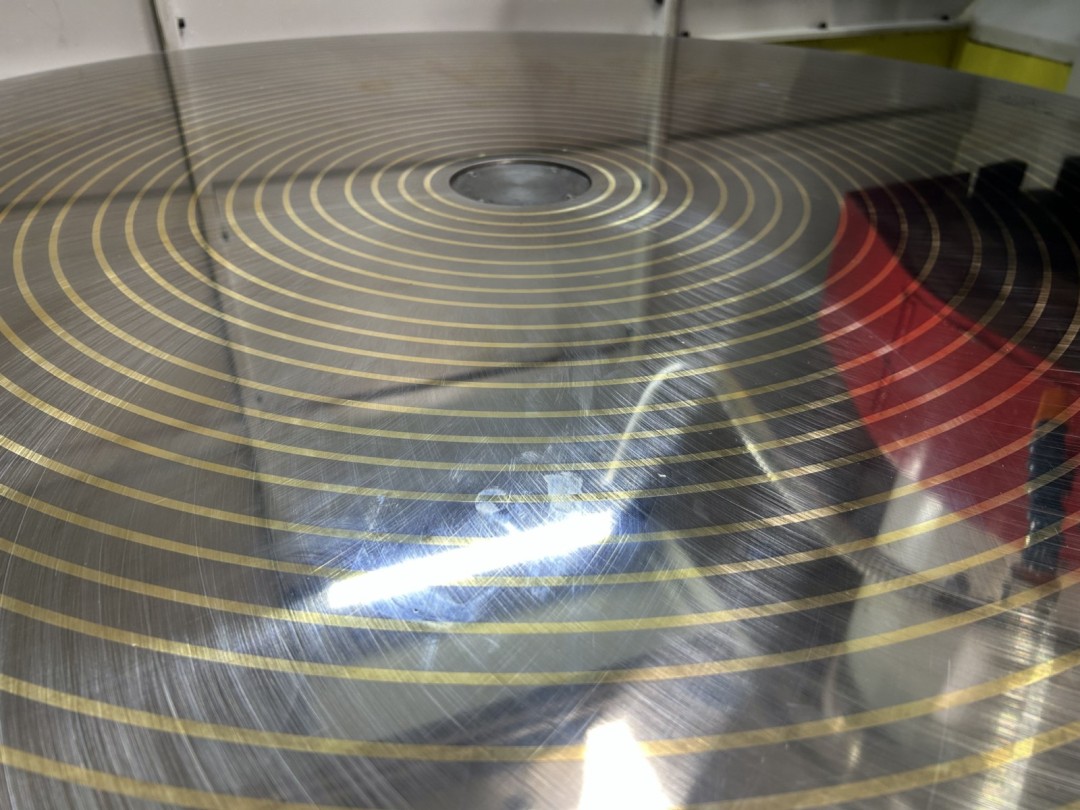

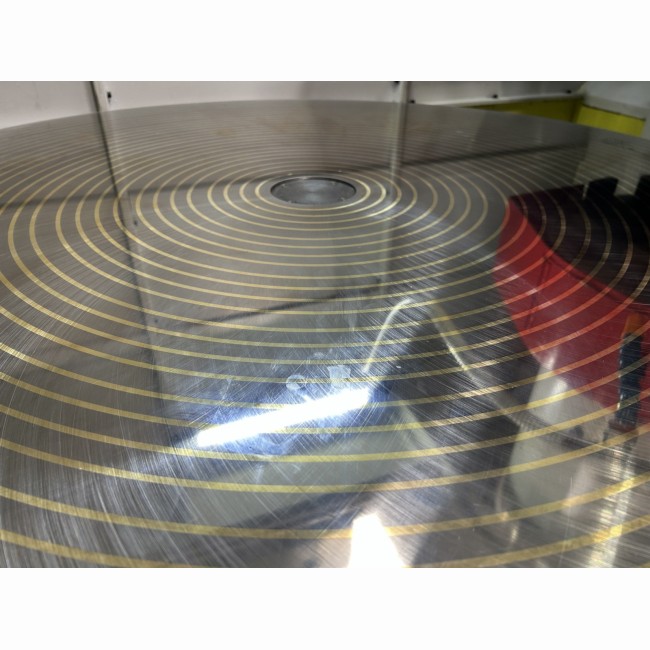

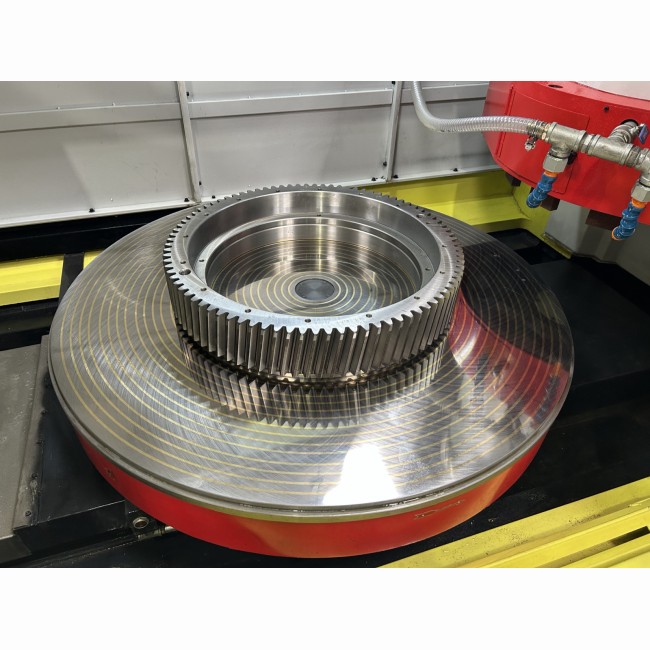

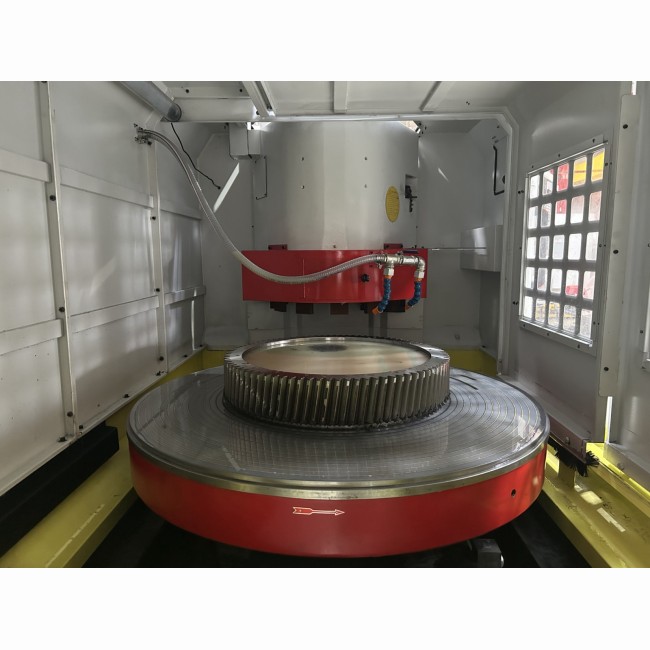

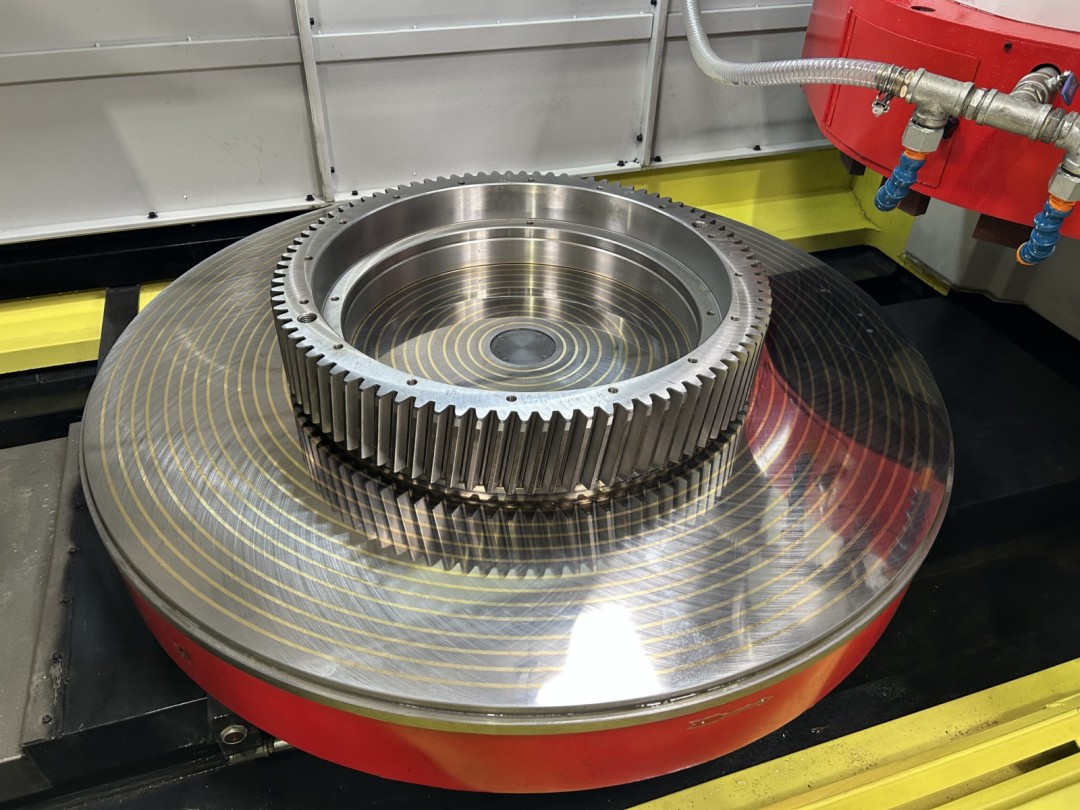

Diamètre du plateau (mm)	Ø1250	Ø780	Ø800	Ø500	Ø1000
Diamètre de la table (mm)	de 50 à 1250	de 50 à 1250	de 50 à 1250	de 50 à 1250	de 50 à 1250
Dimensions maxi de la pièce rectifiable (mm)	Ø1250x400	Ø780x300	Ø800x300	Ø500x300	Ø1000x400
Vitesse de rotation de la meule (tr/min)	740	980	980	940	740
Vitesse de rotation du plateau (tr/min)	10 à 20	21	10 à 20	5 - 20	10 à 20
Vitesse de broche (tr/min)				1450
Vitesse de déplacement de la table (m/min)	3,7	3,7	3,7	Table fixe	3,7
Vitesse d'avance de la tête (mm/min)				0,05 - 200
Dimensions des segments de meule (mm)	80 x 25 x 150	80 x 25 x 150	80 x 25 x 150	350 x 125 x 280	80 x 25 x 150
Puissance du moteur de meule (kW)	45	25	30	22	30
Dimensions des segments abrasifs (mm)				80 x 25 x 150
Dimensions (mm)	3010 x 1500 x 2230	2450 x 1180 x 2230	2450 x 1180 x 2230	1760 x 950 x 2200	2800 x 1500 x 2230
Poids (Kg)	9000	6000	6500	4000	8000
