PALMARY - FCL (Gamme CNC)

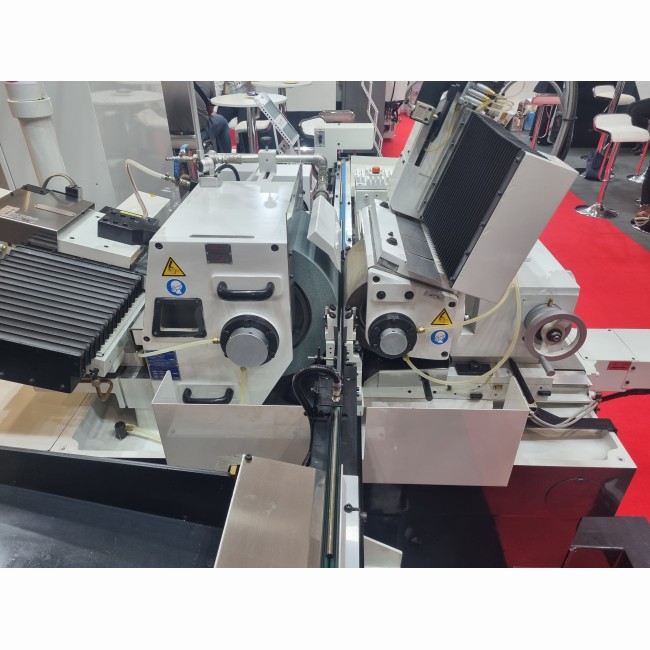

Désignation : FCL (Gamme CNC)

Référence DMO :

Marque : PALMARY

Neuf

Sur commande



Brochure PALMARY - FCL (Gamme CNC)    Fiche technique PALMARY - FCL (Gamme CNC)


Renseignements PALMARY - FCL (Gamme CNC)

DESCRIPTIF

FCL: Gamme de rectifieuse centerless a commande numérique

Diamètre admissible de 1 à 150mm



PALMARY est un des plus importants constructeurs de rectifieuses. Ce constructeur implanté à Taiwan offre aujourd'hui une gamme complète sur le marché de la machine conventionnelle à la machine CNC avec robotisation, des machines cylindriques, centerless, multibroches, d'interieures, verticales et machines spéciales.

La société compte actuellement 170 collaborateurs répartis sur deux usines de 20.000m² certifiées ISO9001. Fortement impliqué dans les industries automobiles et aéronautique, les machines palmary sont également adaptées pour les ateliers de mécanique de précisions et apporte aujourd'hui un rapport qualité / prix sans comparaison sur le marché



La gamme des rectifieuses centerless a commande numérique CNC de PALMARY sont inégalées dans la rigidité structurelle, leur stabilité ainsi que la précision de rectification.

Ces machines de 1 (X) à 6 (Z/Y/A/B/C/X) axes se caractérisent par:

  • Une conception rigoureuse validée par la méthode des élements finis
  • Une structure en fonte de meehanite de qualité, trempé et sabilisée pour libérer les contraintes mécaniques avant usinage
  • Les guidages sont trempés a coeur par haute frequence puis rectifiés.
  • La broche de rectification et celle d'entrainement sont en acier allié a base de chromolybedenum de nickel (SNCM-439), calibré, stabilisé et trempé. Les broches subissent un post traitement a -180°C durant 24 avant de passer en rectification. Le coeur de la broche est trempé a 25/30HRC tandis que la surface atteint les 62HRC. Les broches palmary permettent de passer un couple important avec une grande résistance et durée de vie
  • La meule d'entrainement est montée sur une glissiere haute a queue d'arronde qui s'oriente pour permettre de travailler en enfilade (+/-5°). Le reglage anglaire a moyen du volant est simple, rapide et précis. Pour le travail en plongée, cette meme meule s'oriente de -3 à +5° toujours au moyen d'un volant gradué.
  • La glissiere inferieure prismatique de la poupée d'entrainement est également trempée et rectifiée. L'avance micrométrique de 0,001mm sur cet axe assure la précision de positionnement et de rectification de la machine
  • Le déplacement lineaire sur les 2 axes de la broche d'entrainement est assurée par un couple vis en alliage de nickel (SNCM-4) et noix en bronze de grande précision
  • Pour accroitre la longévité de la machine, cette derniere est équipée d'un dispositif de graissage centralisé pour les glissières et pour la meule de rectification
  • Un dispositif de sécurité de pression hydraulique n'autorisant la rotation des meules uniquement si les palliers sont lubrifiés. De plus, un refroidissement du groupe hydraulique est monté de série pour maintenir une température stable d'huile alimentant les roulements de broches
  • Un dresseur de meule pour chaque meule (de rectification et d'entrainement). Le déplacement de ceux ci est hydraulique et à vitesse variable
  • Une commande numérique FANUC 0ITFpour la gestion des axes.
  • En option, il est possible d'equiper ces machines de systemes d'alimentation et de sortie automatique...

Les équipements

Standards :

  • Meule d'entrainement et flasque montées sur la machine
  • Meule de rectification et flasque montées sur la machine
  • CN Fanuc 0iTF
    • Dernière génération
    • Facile d'utilisation
    • Optimisée pour les opérations de rectifications complexes
    • Logiciel complet
  • Lampe de travail
  • ...

Optionnels :

  • Support et arbre d'équilibrage pour les meules
  • Ejecteur de pièces hydraulique
  • Dispositif de chargement automatique pour la rectification de pièces en continu
  • Dispositif de déchargement automatique
  • Support de type "V" pour la rectification des profilés longs
  • Séparateur magnétique avec filtration papier
  • Technologie Hydrocyclone pour la filtration
  • ...



Caractéristiques techniques

FCL12FCL18FCL-1810FCL-1812FCL-20FCL-24
Diametre de la piece rectifiable (mm)1 à 401 à 601 à 601 à 601 à 601 à 100
Augmentation de la capacité possible à (mm)30 à 6040 à 15040 à 15040 à 15040 à 150
Dimension de la meule (diametre x largeur x alesage) (mm)Ø305 x 150 x Ø120Ø455 x 205x x Ø228,6Ø455 x 255 x Ø228,6Ø455 x 305 x Ø228,6Ø510 x 205 x Ø304,8Ø610 x 205 x Ø304,8
Vitesse de rotation de la meule (tr/min)190015001500150012001250
Puissance du moteur (cv)7,51515202025
Dimensions de la meule d'entrainement (mm)Ø205 x 150 x Ø90Ø255 x 205 x Ø111.2Ø255 x 255 x Ø111.2Ø255 x 305 x Ø111.2Ø305 x 205 x Ø127Ø330 x 205 x Ø127
Vitesse de rotation de la meule (variable) (tr/min)10 à 30010 à 30010 à 30010 à 30010 à 30010 à 300
Rotation de la meule (°)+/-5+/-5+/-5+/-5+/-5+/-5
Orientation de la meule (°)-3° - +5°-3° - +5°-3° - +5°-3° - +5°-3° - +5°-3° - +5°
Puissance moteur meule d'entrainement (cv)255557
Puissance pompe hydraulique (cv)111111
Puissance pompe d'arrosage (cv)0,1250,250,250,250,250,25
Avance de la glissiere superieure4mm/tr ou 0,025mm/grad.3,5mm/tr ou 0,025mm/grad.3,5mm/tr ou 0,025mm/grad.3,5mm/tr ou 0,025mm/grad.
Avance micrométrique de la glissière superieure0,1mm/tr ou 0,001mm/grad.0,1mm/tr ou 0,001mm/grad.0,1mm/tr ou 0,001mm/grad.0,1mm/tr ou 0,001mm/grad.
Avance de la glissière inferieure7mm/tr ou 0,05mm/grad.9mm/tr ou 0,05mm/grad.9mm/tr ou 0,05mm/grad.9mm/tr ou 0,05mm/grad.
Avance micrométrique de la glissiere inferieure0,2mm/tr ou 0,001mm/grad.0,2mm/tr ou 0,001mm/grad.0,2mm/tr ou 0,001mm/grad.0,2mm/tr ou 0,001mm/grad.
Poids (net / brut) (kg)1650 / 19002900 / 32003000 / 33003400 / 3700
Poids kg (kg)170029003000340037004500
Dimensions de la machine (mm)1935 x 1245 x 14002560 x 2080 x 17652560 x 2080 x 17652580 x 2140 x 17652580 x 2080 x 17652660 x 2080 x 1765
FCL-2410FCL-2412
Diametre de la piece rectifiable (mm)1 à 1001 à 100
Augmentation de la capacité possible à (mm)
Dimension de la meule (diametre x largeur x alesage) (mm)Ø610 x 255 x Ø304,8Ø610 x 305 x Ø355,6
Vitesse de rotation de la meule (tr/min)12501250
Puissance du moteur (cv)2525
Dimensions de la meule d'entrainement (mm)Ø330 x 255 x Ø127Ø330 x 305 x Ø127
Vitesse de rotation de la meule (variable) (tr/min)10 à 30010 à 300
Rotation de la meule (°)+/-5+/-5
Orientation de la meule (°)-3° - +5°-3° - +5°
Puissance moteur meule d'entrainement (cv)77
Puissance pompe hydraulique (cv)11
Puissance pompe d'arrosage (cv)0,250,25
Avance de la glissiere superieure
Avance micrométrique de la glissière superieure
Avance de la glissière inferieure
Avance micrométrique de la glissiere inferieure
Poids (net / brut) (kg)
Poids kg (kg)46005000
Dimensions de la machine (mm)2760 x 2080 x 17652760 x 2080 x 1765
