BLOHM - hFS 6 V - 0009796

Désignation : hFS 6 V

Référence DMO : 0009796

Marque : BLOHM

Occasion

En stock



Brochure BLOHM - hFS 6 V - 0009796    Fiche technique BLOHM - hFS 6 V - 0009796


Renseignements BLOHM - hFS 6 V - 0009796

DESCRIPTIF

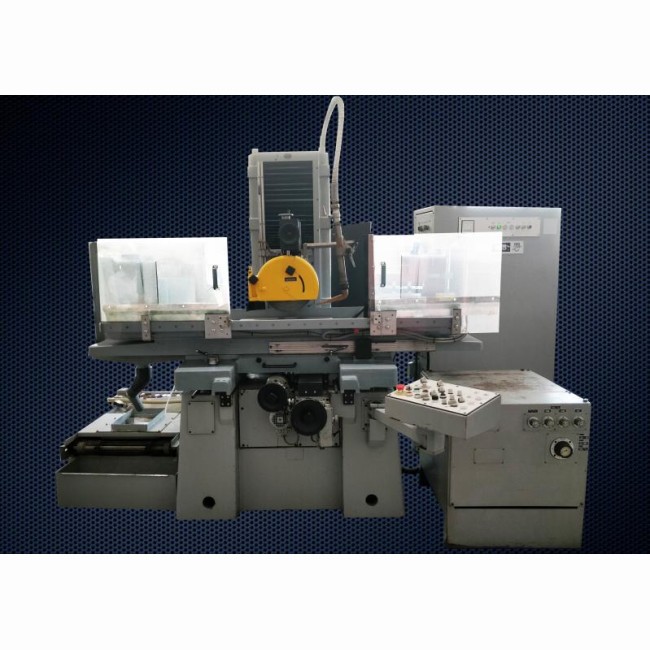

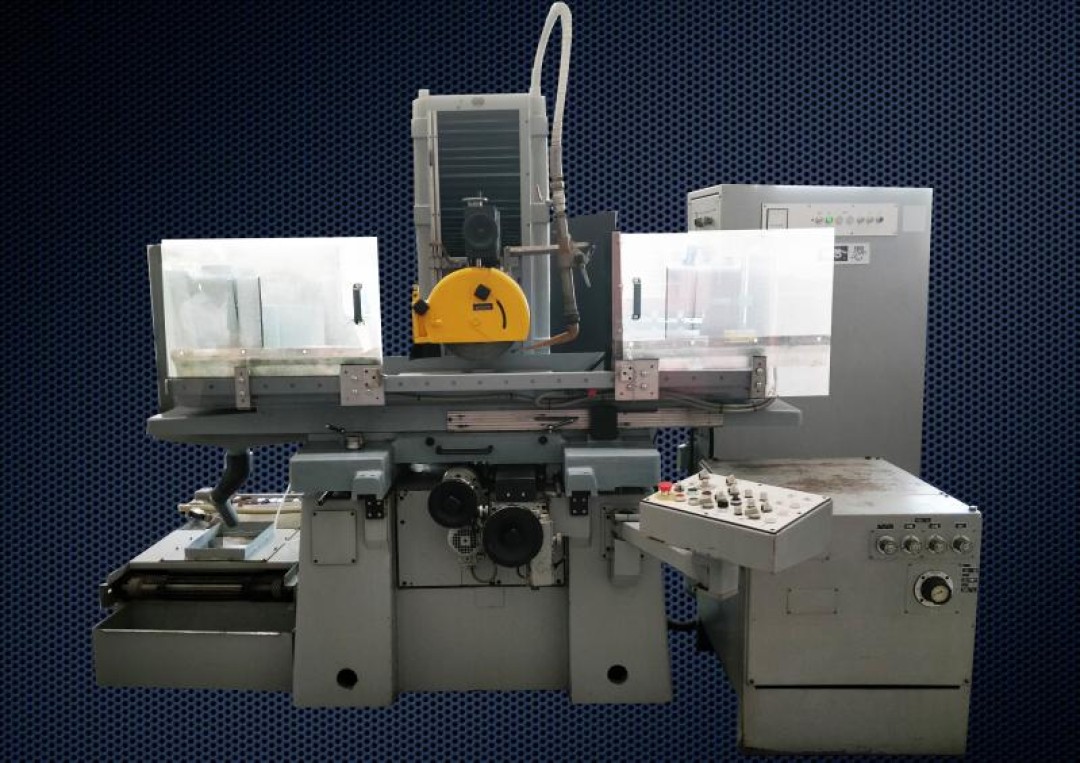

Rectifieuse type BLOHM type HFS 6 V.

Il s' agit d' une rectifieuse plane avec une table de 1020x300 .

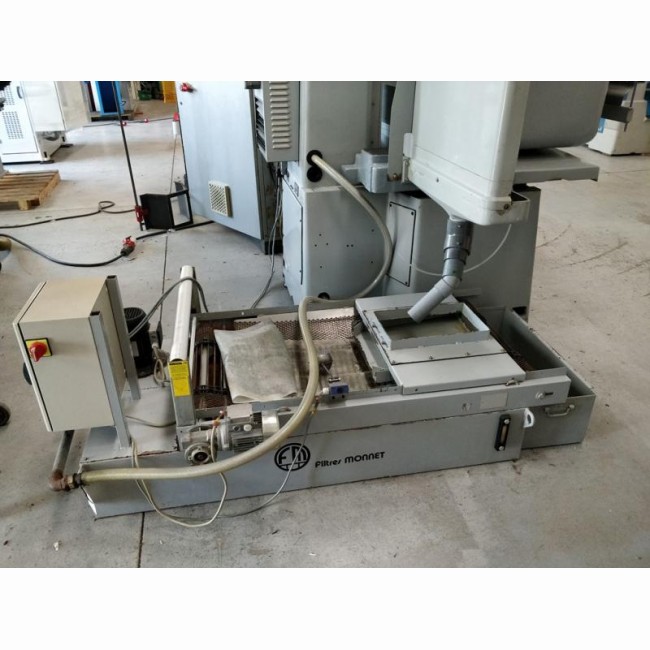

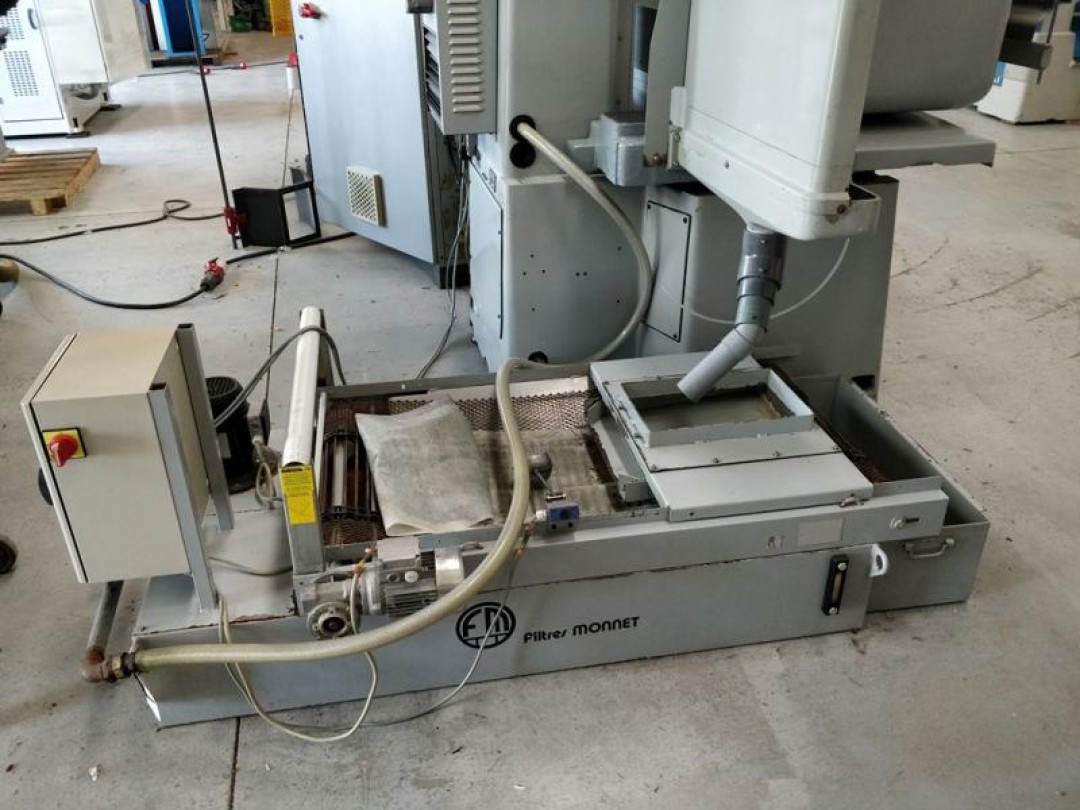

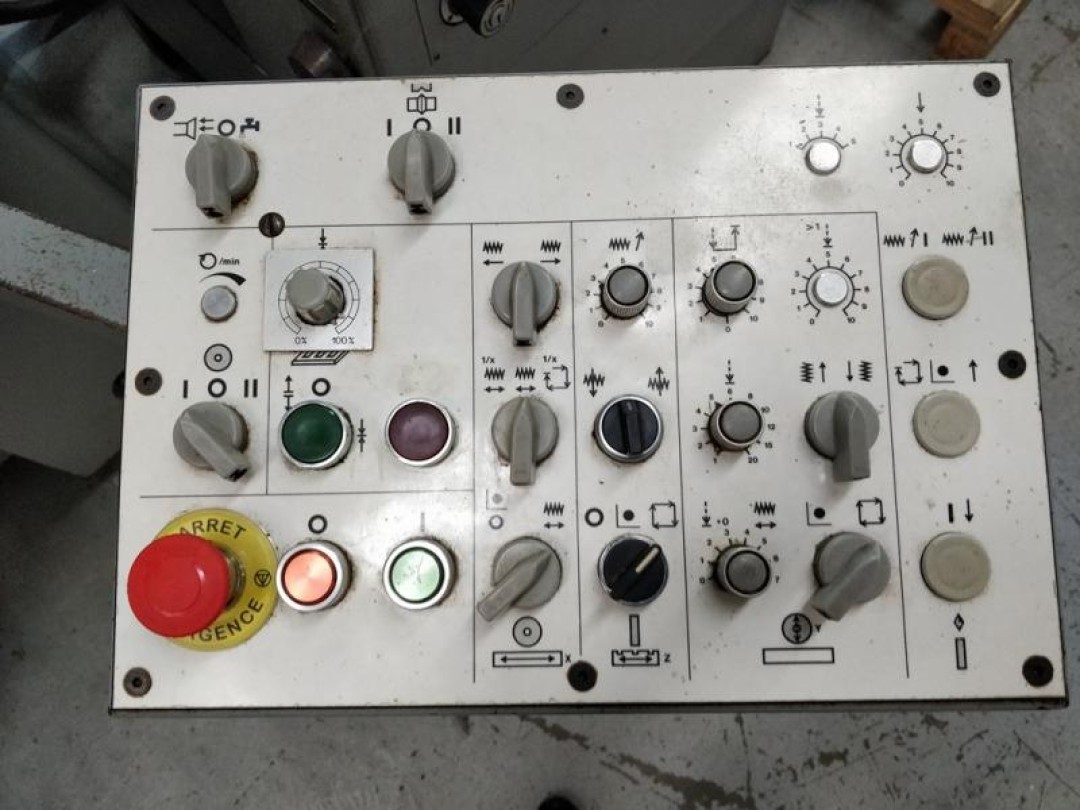

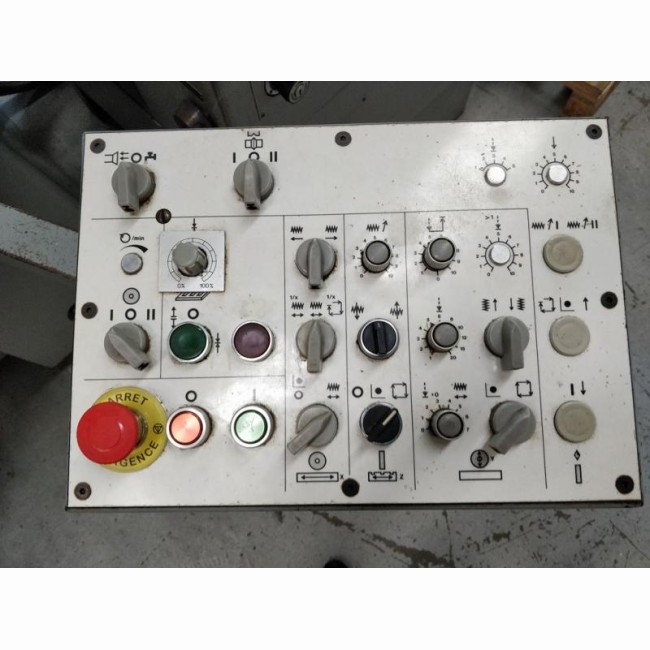

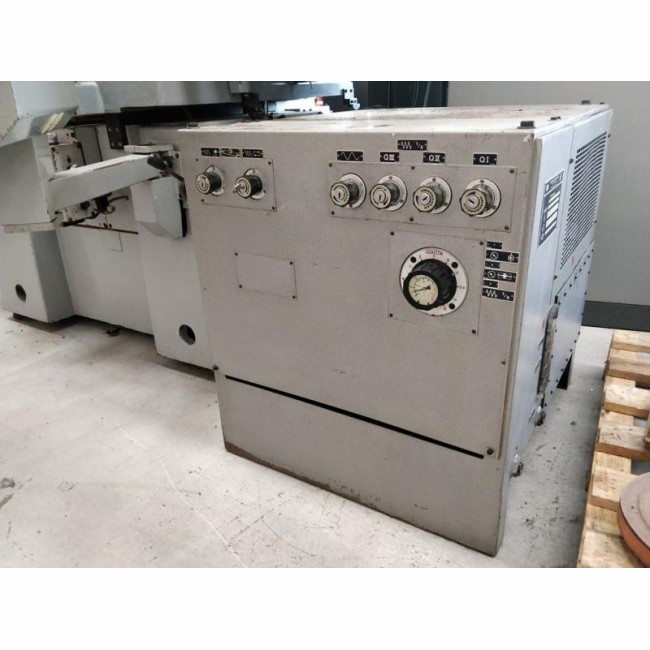

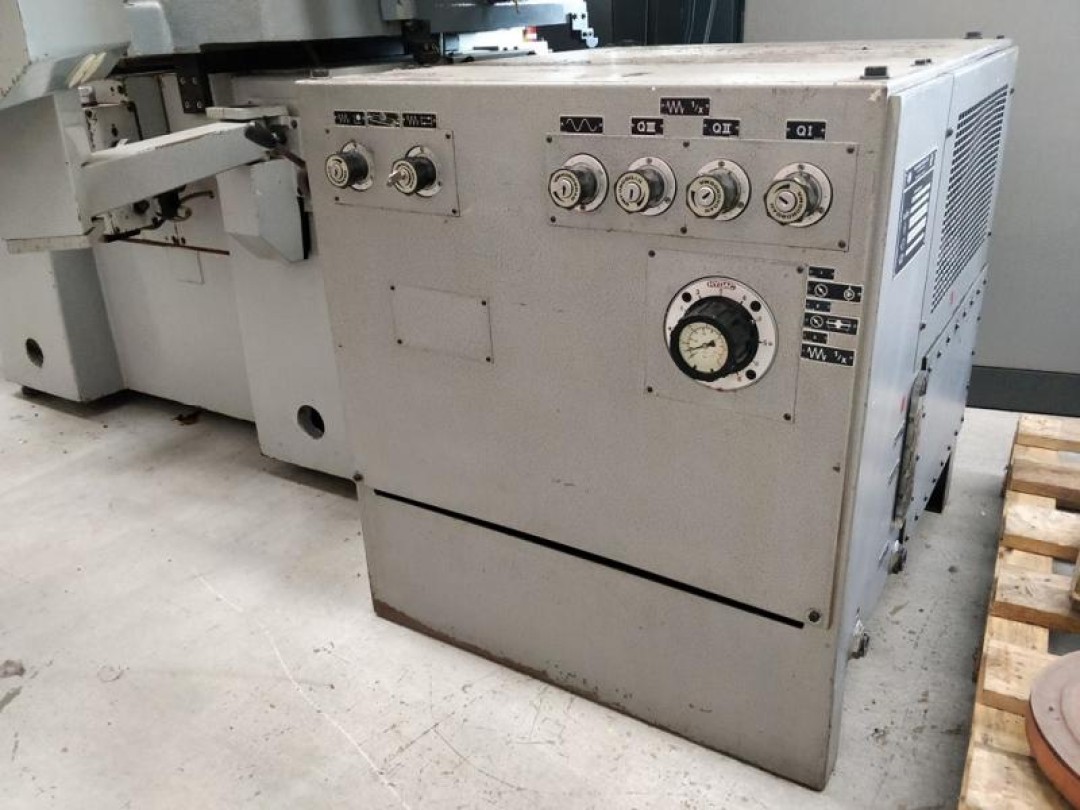

Elle est dotée de la prise de passe automatique comme on peut le constater sur le pupitre de commande et elle dispose de sa centrale de filtration papier à déroulement automatique qui permet de régénérer un liquide de lubrification propre apportant une nette amélioration des états de surface et diminuant de façon importante le diamantage de la meule réduisant ainsi le coût d' exploitation du process.

Caractéristiques techniques

hFS 6 V
Surface de la table (mm)1020 x 300
Largeur max. de rectification (mm)400
Distance entre la table et le centre de la broche (mm)800
Hauteur de la table (mm)1050
Poids du plateau magnétique (kg)115

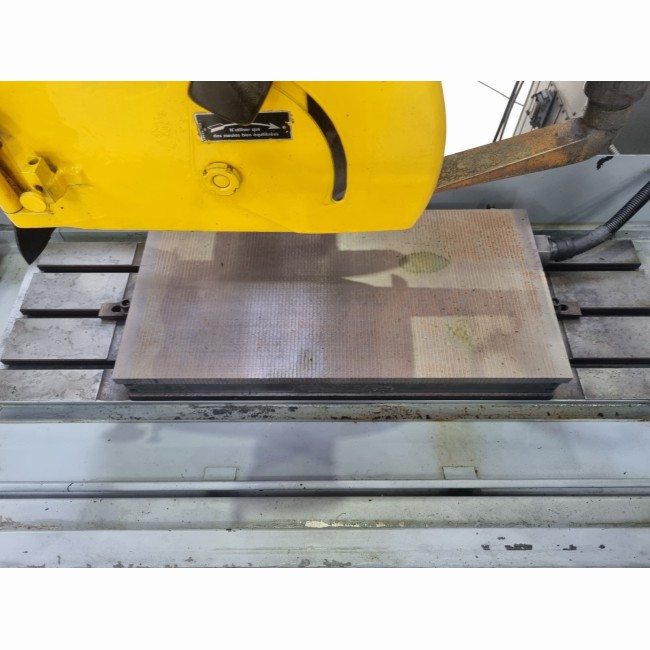

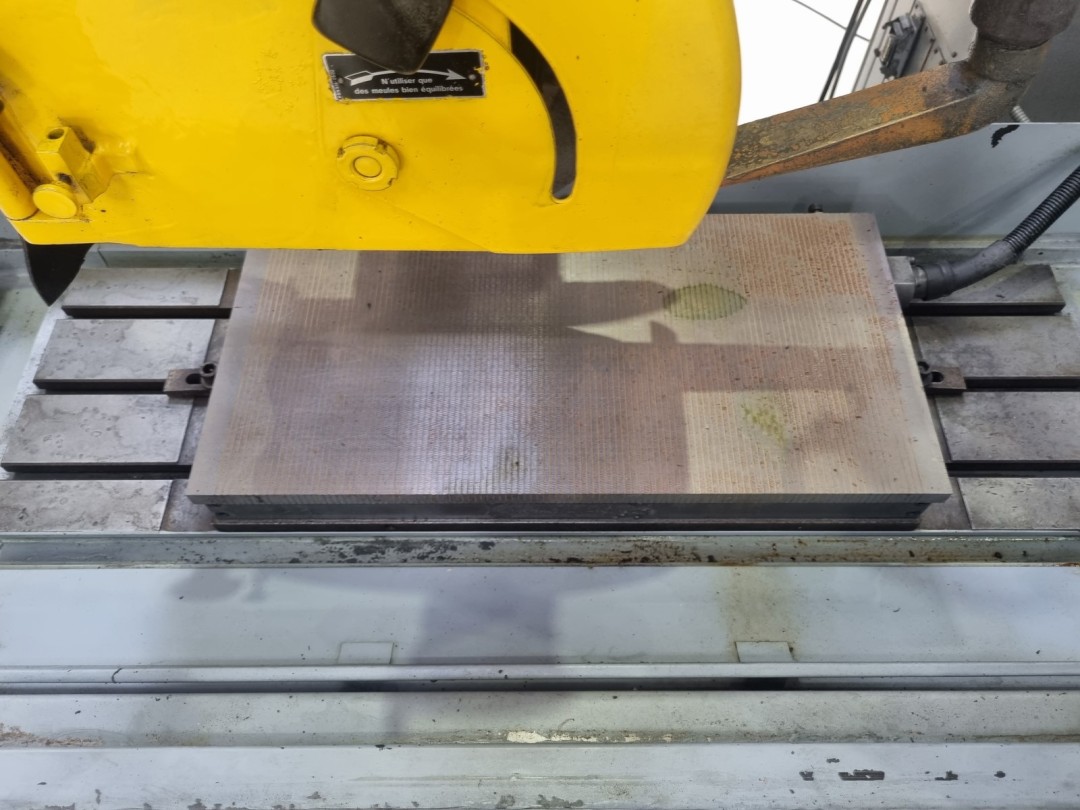

Dimension du plateau magnétique (mm)600 x 300
Charge maxi de la table avec le plateau (kg)390
Charge maxi de la table sans plateau (kg)505
Poids de la table (kg)175
Course longitudinal de la table hydraulique (X) (mm)650
Course transversale du chariot (Y) (mm)350
Mouvement vertical du poupée porte meule (Z) (mm)140
Vitesse de rotation de la broche (tr/min)1400

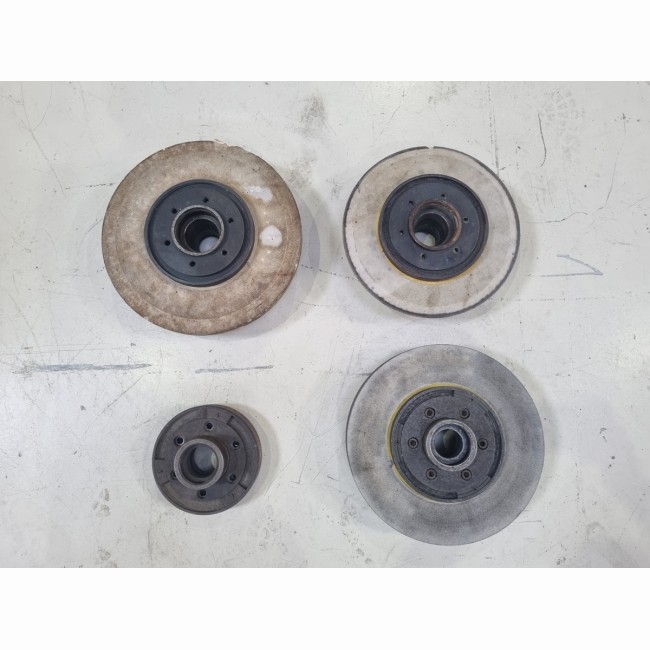

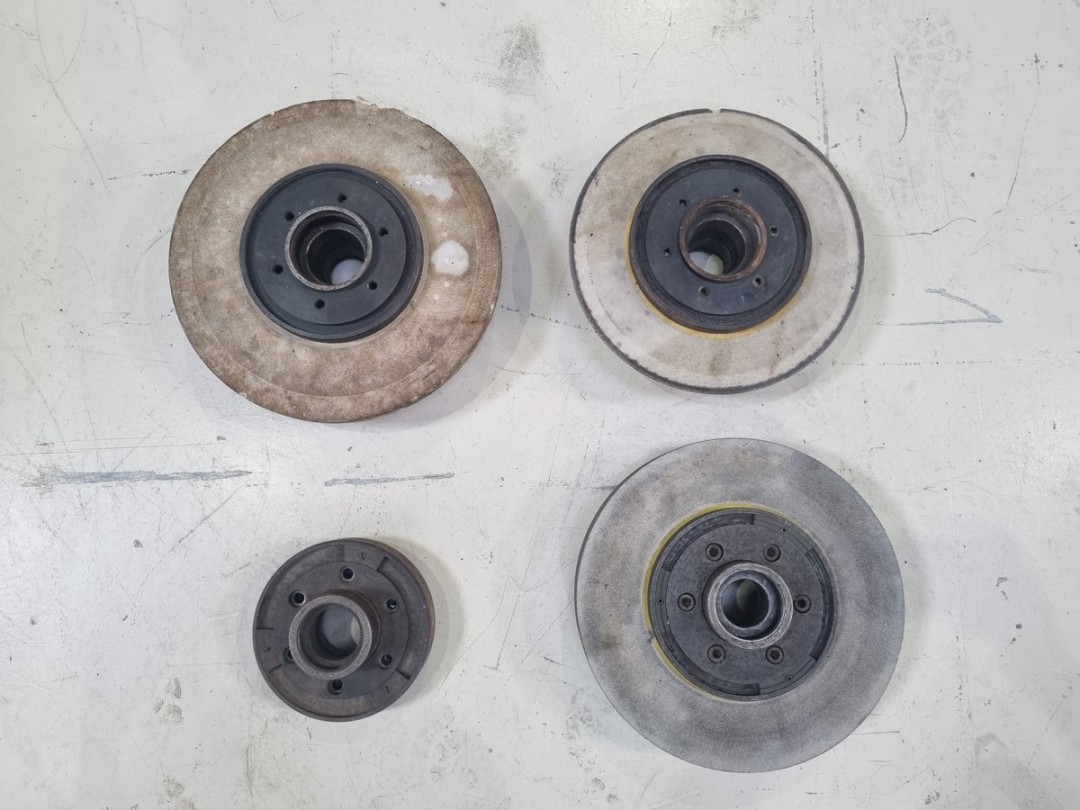

Diametre de la meule (mm)350
largeur de la meule (mm)127
Alesage de la meule (mm)18.5
Année1980
Longueur max. de rectification (mm)600
Moteur de broche (Kw)11
Puissance absorbée (Kw)18,5

Equipements

hFS 6 V

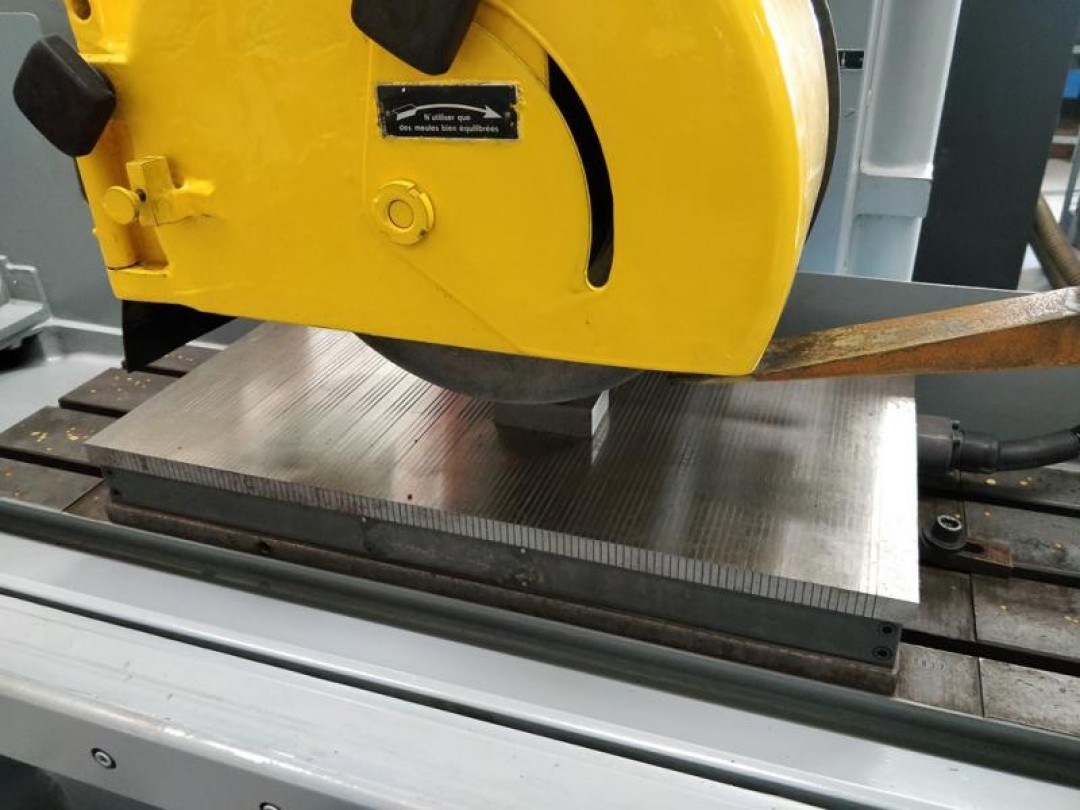

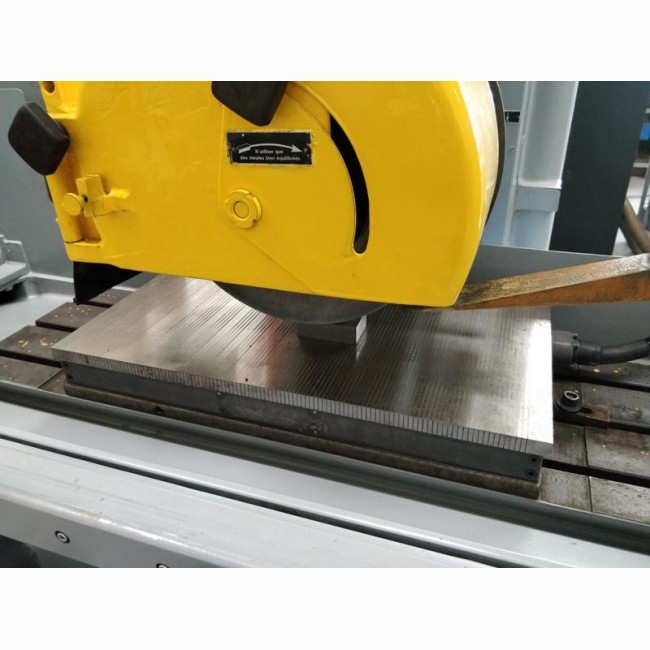

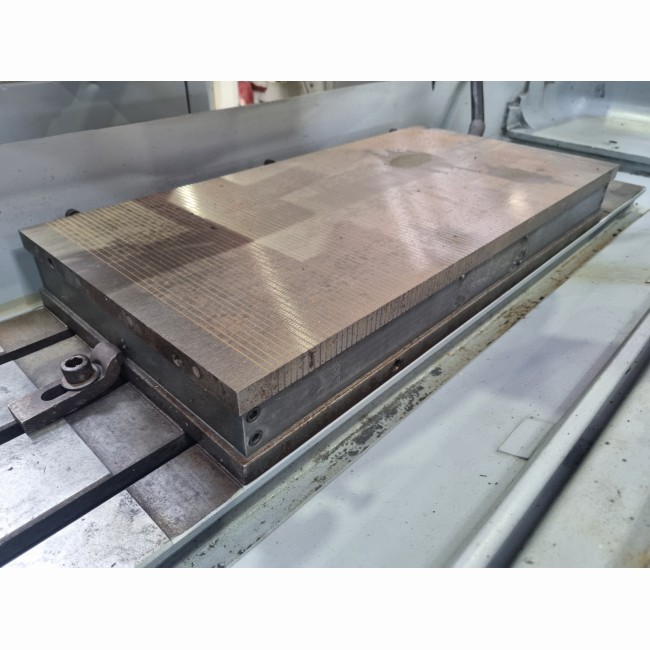

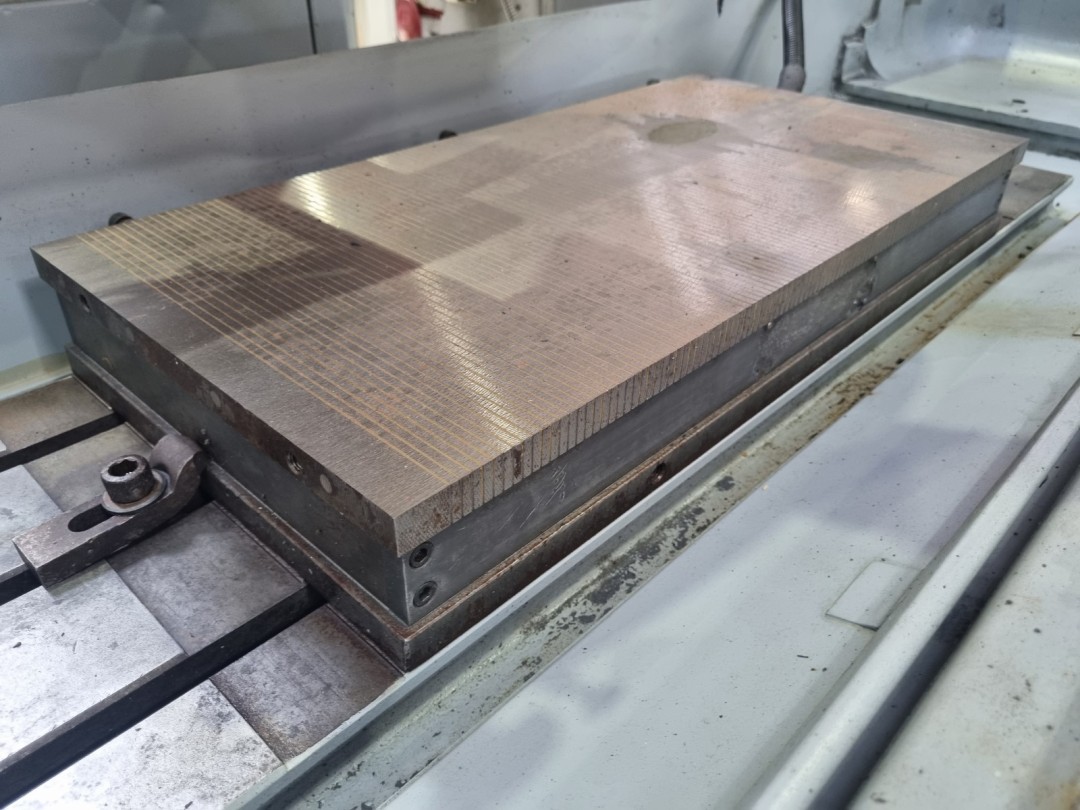

Plateau magnétique a pas finOui
filtration papierOui

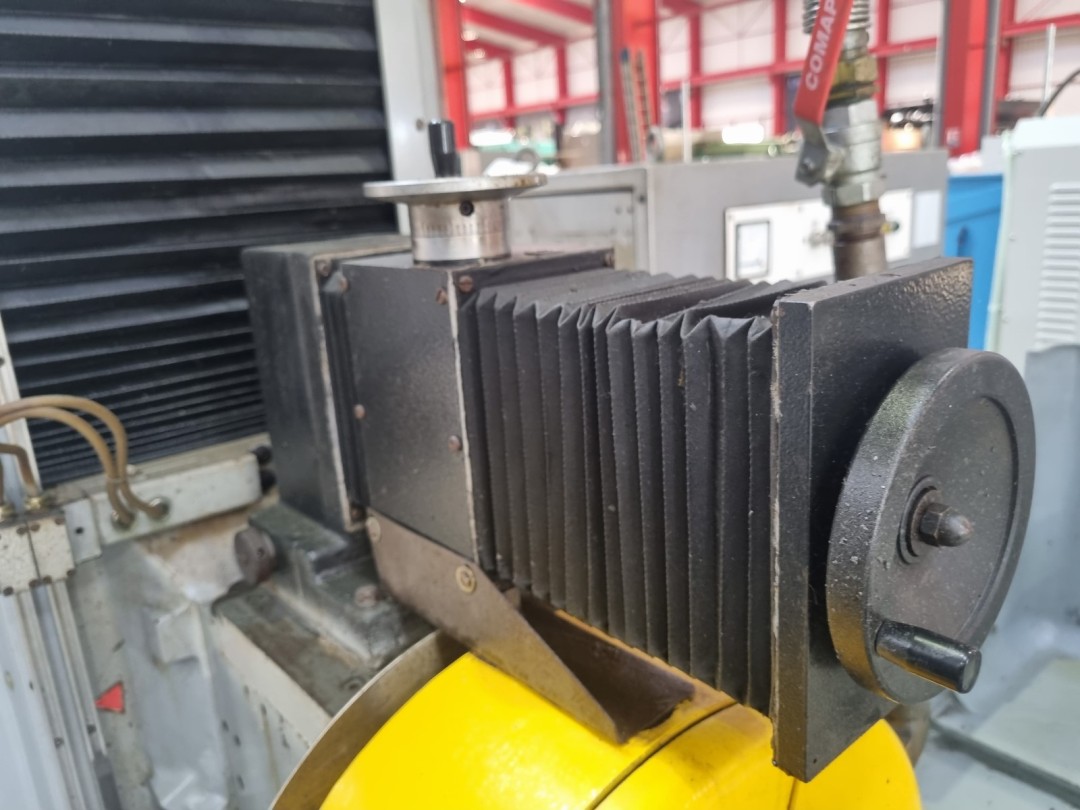

Dressage de meule manuelOui
prise de passe automatique sur le verticalOui

Données de la machine

hFS 6 V
Encombrement (L x l x H) (mm)3200 x 3230 x 2250
Poids (kg)3300
