PERFECT - A col de cygne ( 400x150 à 800x400mm)

Désignation : A col de cygne ( 400x150 à 800x400mm)

Référence DMO :

Marque : PERFECT

Neuf

Sur commande



Brochure PERFECT - A col de cygne ( 400x150 à 800x400mm)    Fiche technique PERFECT - A col de cygne ( 400x150 à 800x400mm)


Renseignements PERFECT - A col de cygne ( 400x150 à 800x400mm)

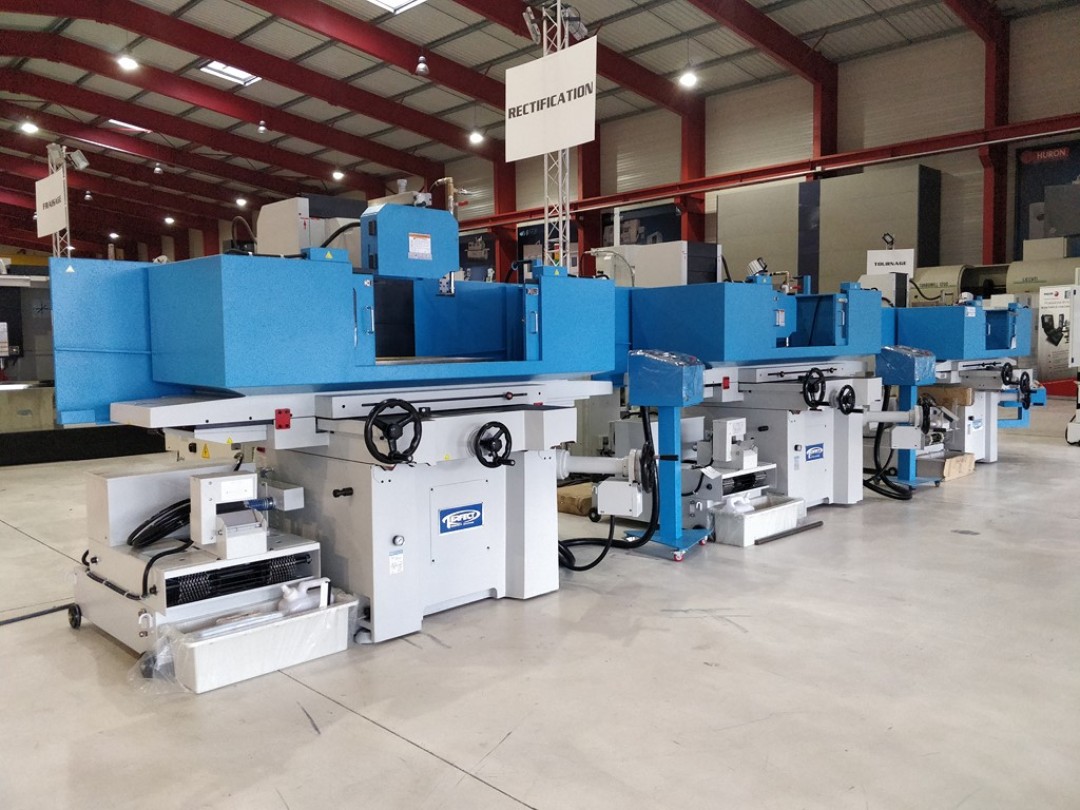

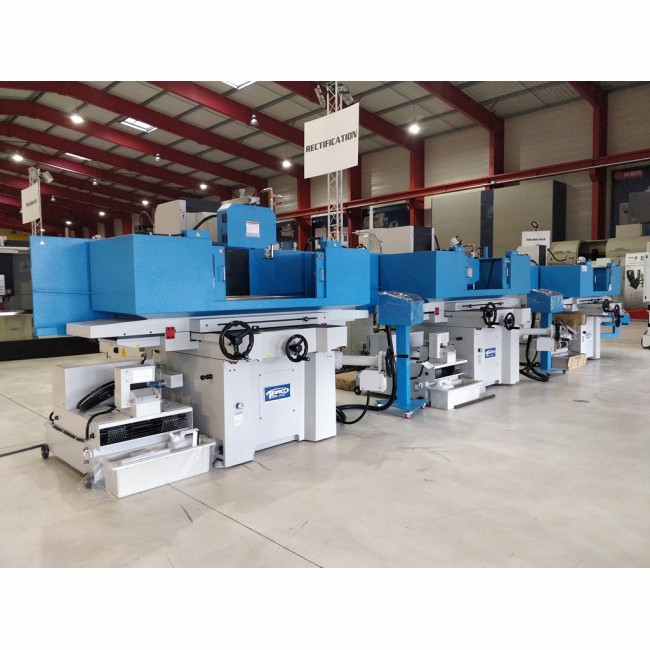

DESCRIPTIF

La gamme des rectifieuses planes col de cygne à meule tangentielle couvre une grande partie des besoins en rectification

Ces machines sont adaptées pour la rectification de précision pour les pièces de surface plane et de profil d'une surface suivant les modèles 150x450 à 400x800mm.

Disponible de 1 (balayage longitudinal) à 3 axes automatiques et avec de nombreuses options, les PERFECT sauront répondre à vos attentes les plus précises.

La gamme de machine à col de cygne se caractérise par

  • Une structure mécanique en bâti fonte de grande qualité. L'ensemble des élements sont en fonte stablisée durant de longs mois afin de libérer les contraines mécaniques de fonderie, ce qui assure une grande stabilité et précision aux machines. La conception aboutie et validée par la méthode des éléments finis garantit une répartition idéale des masses et un nervurage idéal. Sur les machines col de cygne, le bâti supporte le chariot qui se déplace en longitudinal et en transversal. Le mouvement vertical est assuré par la montée / descente de la broche
  • L'axe Longituninale (X) est entrainé par un vérin hydraulique qui assure le balayage (vitesse variable) La table repose sur une double glissière en vé et prismatique, recouverte de thurcite type B pour un meilleur coefficient de frottement et un revenversement doux et progressif, meme à pleine vitesse
  • L'axe transversal (Z) est entrainé par un servomoteur couplé à une vis à billes. Le chariot repose également sur une double glissière en vé et prismatique, recouverte de thurcite type B
  • L'axe transversal (Y) qui supporte la broche porte meule se déplace au moyen d'une vis à billes couplée à un servomoteur. Le guidage est également de type prismatique sur cet axe
  • La broche porte meule est montée en salle blanche avec des roulements à contacts obliques de précision précontraints classe P4, assurant une précision de circularité de 2µm . La cartouche de broche est totalement hermétique et lubrifiée pour une grande durée d'utilisation
  • Le graissage des axes linéaires est centralisé et automatique

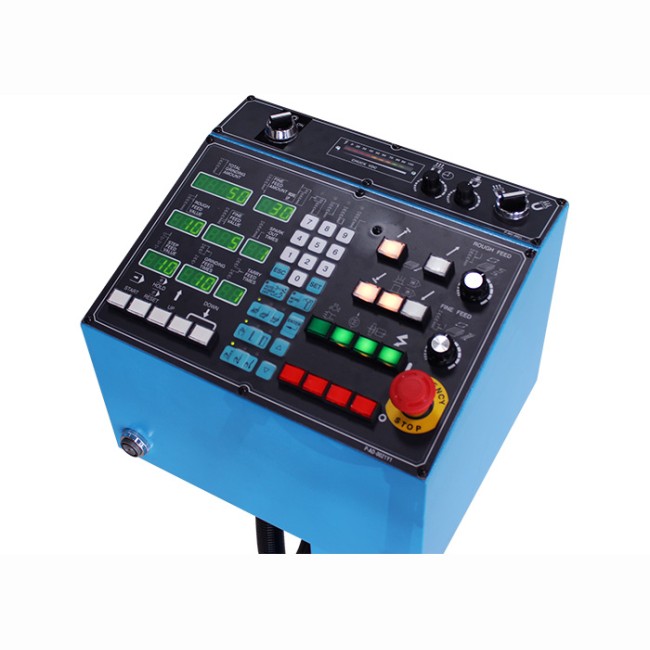

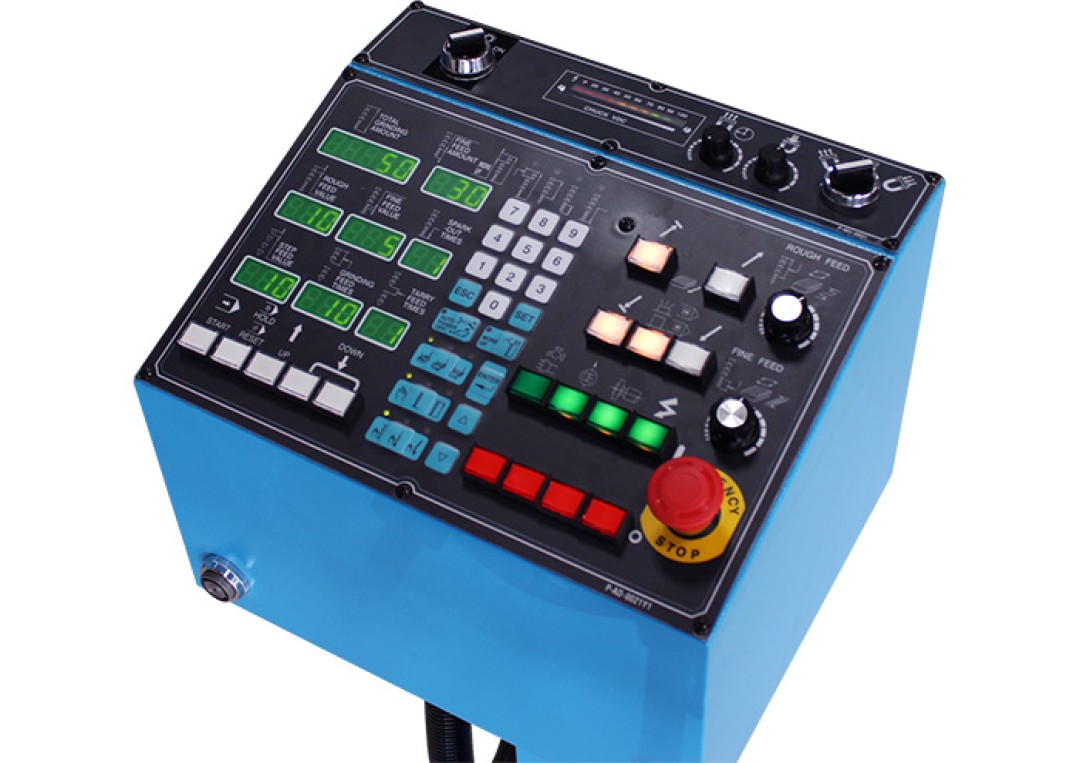

  • Le pupitre de commande concentre l'ensemble des fonctionnalités, boutons et voyants de pilotage de la machine. Ce dernier est mobile pour une orientation et position de travail adaptée à chaque utilisateur

Ces machines sont pourvues en standard de :

  • Une meule vitrifiée
  • Un flasque porte meule
  • Un exctracteur
  • Un arbre d'équilibrage
  • Un banc d'equilibrage
  • Un diamanteur à monter sur la table
  • Patins fonte de mise à niveau machine
  • Boite à outils
  • Lampe d'éclairage de la zone de travail
  • Cartérisation semi fermée (obligatoire pour les normes CE)

Pour améliorer la productivité de ces machines, il est possible de les équiper de :

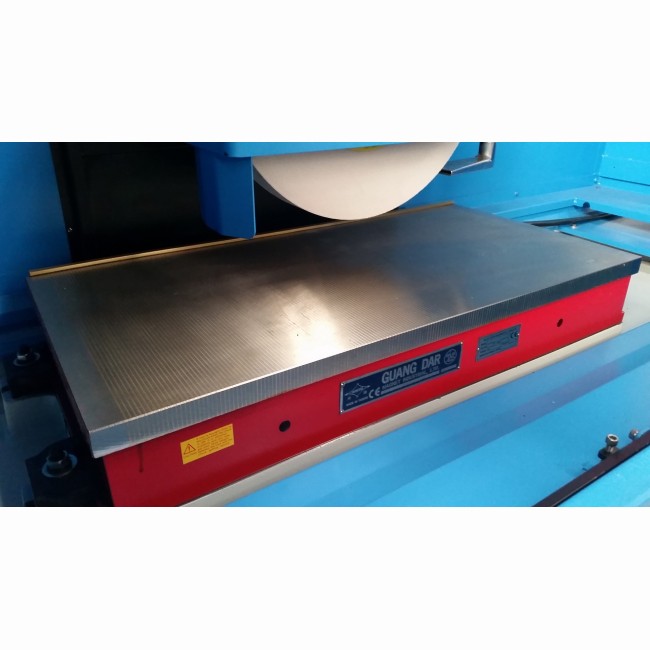

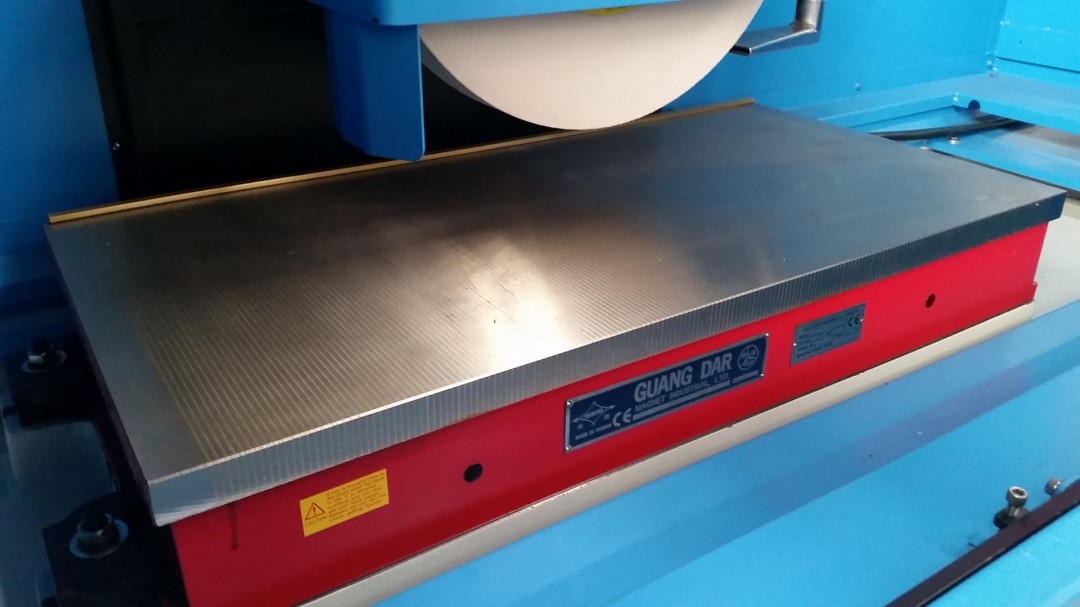

  • Plateau magnétique à aimantation permanente ou éléctromagnétique avec affichage de la puissance sur le pupitre
  • Réglage micrométrique des avances pour les déplacements transveral et vertical (0,001mm/gra.)
  • Montée / baisse de la broche porte meule rapide motorisée
  • Prise de passe automatique sur le vertical (AD5)
  • Dressage de meule parallèle manuel (monté sur la meule) , hydraulique ou encore à commande numérique
  • Bac d'arrosage avec pompe sur lequel on peut ajouter un séparateur magnétique et / ou une filtration papier. Cela permet de garantir un traitement idéal du liquide de coupe et ainsi ne pas encrasser la meule et obtenir une meilleure qualité de rectification
  • Réglage automatique des butées transversales depuis le pupitre de commande
  • Cartérisation intégrale de la machine
  • Variateur de vitesse de rotation de la broche
  • Flasque porte meule supplémentaire
  • Equilibrage automatique de meule
  • Visualisation 2 axes
  • Aspiration des brouillards d'huile

Descriptif technique

PFG-1545 H/AHPFG-2045 H/AHPFG-2550 H/AHPFG-3060C H/AHPFG-3060D H/AHPFG-4080 H/AH
Dimension de la table (mm)150X450200X450250x500300X600300X600400X800
Surface de rectification couverte par la meule (mm)150X450200X450250x500300X600300X600400X800
Distance axe de la meule meule/ surface de la table (mm)450450500500 OPT600500 OPT600550
Vitesse de déplacement de la table (m/min)5-255-255-255-255-255-25
Type de guidage de la tableglissieres prismatiquesglissieres prismatiquesglissieres prismatiquesglissieres prismatiquesglissieres prismatiquesglissieres prismatiques
Incrementation transversale (mm)0.1-120.1-120.1-120.5-200.5-200.5-20
Deplacement rapide (mm/min)900900900900900900
Déplacement transversal (mm / tour)555555
Vitesse de rotation de la meule (tr/min)290029002900290014501450
Dimension de la meule (mm)Ø180x13x31.75Ø200x20x31.75Ø200x20x31.75Ø180X13X31.75 Ø355X38X127Ø405x105x127
Puissance moteur de broche (cv)222255
Puissance pompe hydraulique (cv)111111
Puissance moteur transversal (cv)0,031/51/51/51/51/5
Puissance moteur vertical (cv)1/5 (en option)1/5 HP en option1/5 (en option)1/5 (en option)1/5 HP (option)1/5 HP (option)
Poids net (Kgs)95013501350170017001700
Poids brut (Kgs)115015501550195019501950
Surface au sol (mm)2080x12002450x14502450x14502650 x 1550 x 18002600X18002600X1800
Dimension de la caisse (cm)212x146x195212x146x200212x146x200228 x 179 x 210228X179X210228X179X210
