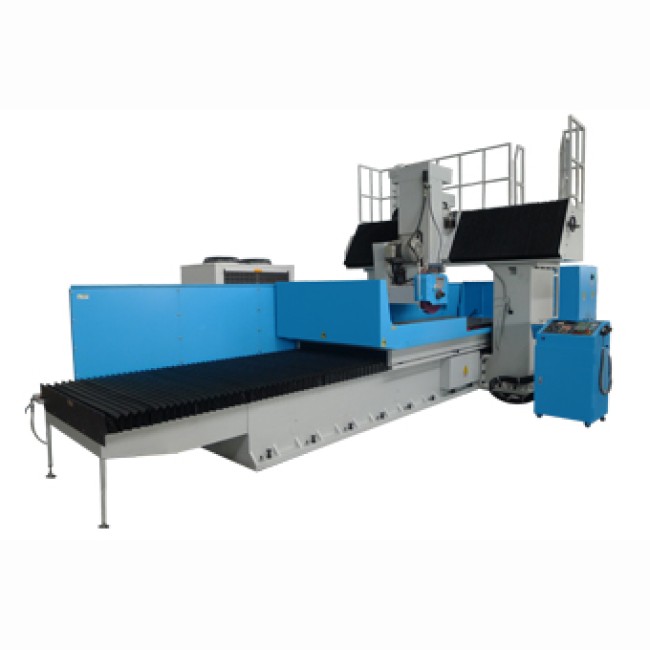

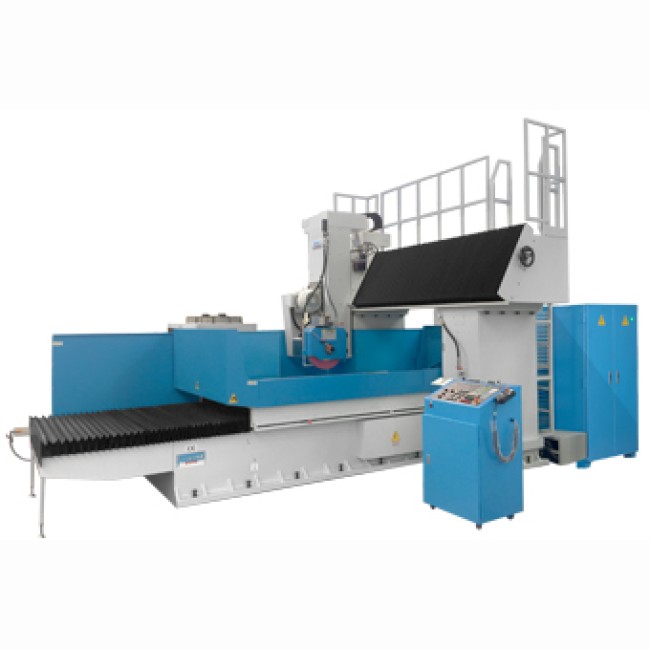

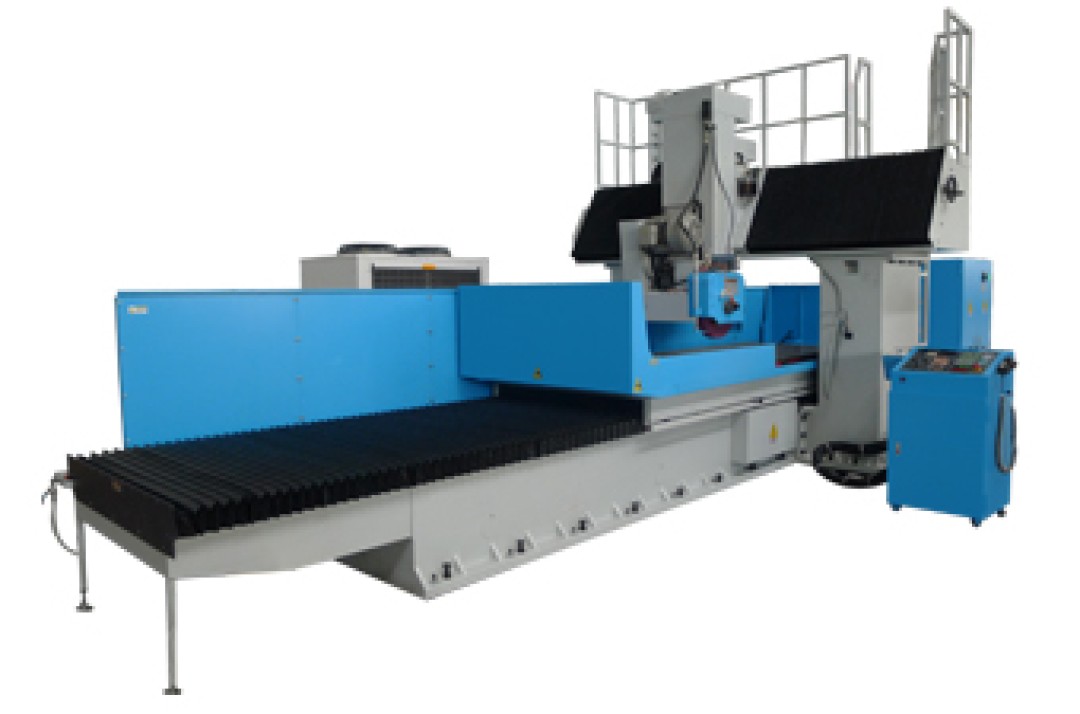

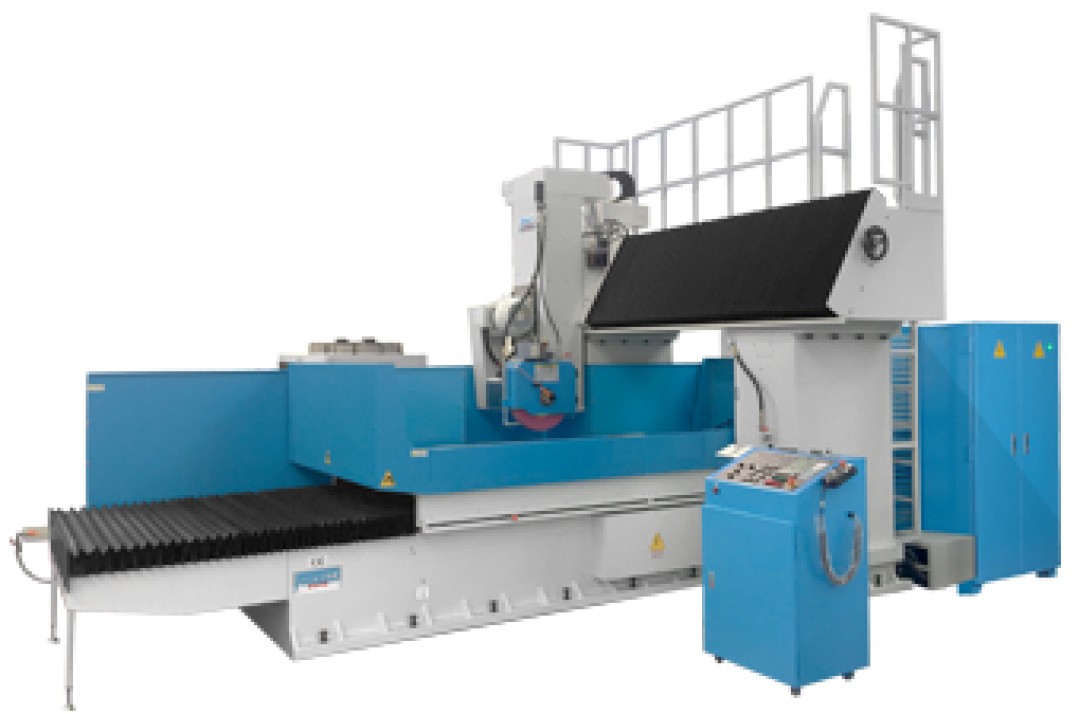

PERFECT - Double colonnes (1200x2000 à 1600x6000mm)

Désignation : Double colonnes (1200x2000 à 1600x6000mm)

Référence DMO :

Marque : PERFECT

Neuf

Sur commande



   Fiche technique PERFECT - Double colonnes (1200x2000 à 1600x6000mm)


Renseignements PERFECT - Double colonnes (1200x2000 à 1600x6000mm)

DESCRIPTIF

La gamme des rectifieuses planes double colonnes à meule tangentielle permet de travailler les pièces de grandes dimensions

Ces machines sont adaptées pour la rectification de précision pour les pièces de surface plane et de profil d'une surface de 1200 x 2000 à 1600 x 6000mm

Particulièrement rigides et et stables, ces les perfect sauront répondre a vos attentes les plus précises.

La gamme de machine doubles colonnes se caractérise par:

Ces machines sont pourvues en standard de:

  • Une structure mécanique en bâti fonte de grande qualité. L'ensemble des élements sont en fonte stablisée durant de long mois afin de libérer les contraines mécaniques de fonderie, ce qui assure une grande stabilité et précision aux machines. La conception aboutit et validée par la méthode des éléments finis garantit une répartition idéale des masses et un nervurage idéal. Sur les machines doubles colonnes, le bâti supporte le chariot qui se déplace en longitudinal. Le mouvement transversal et  vertical de la broche est réalisé sur une traverse fixe
  • L'axe Longituninale (X) est entrainé par un vérin hydraulique qui assure le balayage. La table repose sur une double glissière en vé , recouverte de thurcite type B pour un meilleur coefficient de frottement
  • L'axe transversal (Z) est entrainé par un servomoteur couplé à une vis a billes. le chariot est entrainé par une vis a bille de précision précontrainte et se déplace sur delarges  patins a rouleaux et guidages linéaires.
  • L'axe transversal (Y) qui supporte la broche porte meule se déplace au moyen d'une vis a billes couplé à un servomoteur. le guidage est également de type patins a rouleaux et guidages linéaires
  • La broche porte meule est montée en salle blanche avec des roulements à contact obliques de précision précontraints classe P4, assurant une précision de circularité de 2µm . La cartouche de broche  est totalement hermétique et lubrifiée pour une grande durée d'utilisation
  • Le graissage des axes linéaires est centralisé et automatique
  • Le pupitre de commande concentre l'ensemble des fonctionnalités, boutons et voyants de pilotage de la machine. Ce dernier est mobile pour une orientation et position de travail adaptée a chaque utilisateur
  • La prise de passe automatique sur le vertical type AD5
  • Une meule vitrifiée
  • Un flasque porte meule
  • Un exctracteur
  • Un arbre d'équilibrage
  • Un banc d'equilibrage
  • un diamanteur de meule a déplacement electrique
  • Un groupe de refroidissement du groupe hydraulique
  • Patins fonte de mise à niveau machine
  • Boite à outils
  • Lampe d'éclairage de la zone de travail
  • Cartérisation semi fermée (obligatoire pour les normes CE)



  •
  •

Pour améliorer la productivité de ces machines, il est possible de les équiper de:

  • Plateau magnétique à aimantation permanente ou éléctromagnétique avec affichage de la puissance sur le pupitre
  • Bac d'arrosage avec pompe sur lequel on peut ajouter un séparateur magnétique et / ou une filtration papier. Cela permet de garantir un traitement idéal du liquide de coupe et ainsi ne pas encrasser la meule et obtenir une meilleure qualité de rectification
  • Variateur de vitesse de rotation de la broche
  • Flasque porte meule supplémentaire
  • Equilibrage automatique de meule
  • Visualisation 2 axes
  • Cartérisation intégrale de machine

  •

Descriptif technique

PFG120200AHDPFG160200AHDPFG120300AHDPFG160300AHDPFG120400AHDPFG160400AHD
Dimension de la table (mm)1200 x 20001600 x 20001200 x 30001600 x 30001200 x 40001600 x 4000
Surface de rectification (mm)1200 x 20001600 x 20001200 x 30001600 x 30001200 x 40001600 x 4000
Distance centre meule/ table (mm)1000 (Option: 1200)1000 (Option: 1200)1000 (Option: 1200)1000 (Option: 1200)900 (Option: 1100)900 (Option: 1100)
Déplacement de la table (M/min)1-251-251-251-251-251-25
Guidage de la tableTurciteTurciteTurciteTurciteTurciteTurcite
Incrementation transversale (mm)0.1-400.1-400.1-400.1-400.1-400.1-40
Deplacement rapide (mm/min)900900900900900900
Déplacement transversal par tour avec manivelle (mm)(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1
Avance rapide sur le vertical (mm/min)300300300300300300
Vitesse travail en descente (mm)0.001~0.9990.001~0.9990.001~0.9990.001~0.9990.001~0.9990.001~0.999
Déplacement vertical par tour avec la manivelle (mm)(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1
Vitesse de rotation de la meule (Trs/in)110011001100110011001100
Dimension de la meule (mm)508x50x203 (alésage maxi 76)508x50x203 (alésage maxi 76)508x50x203 (alésage maxi 76)508x50x203 (alésage maxi 76)508x50x203 (alésage maxi 76)508x50x203 (alésage maxi 76)
Puissance moteur de broche (HP)20 (Option 30)20 (Option 30)20 (Option 30)20 (Option 30)20 (Option 30)20 (Option 30)
Puissance pompe hydraulique (HP)151515152020
Puissance moteur transversal automatique (AC servo moteur) (kW)111111
Puissance moteur vertical (AC servo moteur) (kW)111111
Poids machine (Kgs)200002300024000280002850033000
Place au sol (mm)6600 x 3700 x 40006600 x 410 x 40008800 x 3700 x 40008800 x 4100 x 400011000 x 3700 x 40001100 x 4100 x 4000
Déplacement vertical par incrément avec la manivelle (mm)(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01
Déplacement transversal par incrément avec manivelle (mm)(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01
Puissance moteur liquide de coupe (HP)1/21/21/21/21/21/2
PFG120500AHDPFG160500AHDPFG120600AHDPFG160600AHD
Dimension de la table (mm)1200 x 50001600 x 50001200 x 60001600 x 6000
Surface de rectification (mm)1200 x 50001600 x 50001200 x 60001600 x 6000
Distance centre meule/ table (mm)900 (Option: 1100)900 (Option: 1100)900 (Option: 1100)900 (Option: 1100)
Déplacement de la table (M/min)1-251-251-251-25
Guidage de la tableTurciteTurciteTurciteTurcite
Incrementation transversale (mm)0.1-400.1-400.1-400.1-40
Deplacement rapide (mm/min)900900900900
Déplacement transversal par tour avec manivelle (mm)(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1
Avance rapide sur le vertical (mm/min)300300300300
Vitesse travail en descente (mm)0.001~0.9990.001~0.9990.001~0.9990.001~0.999
Déplacement vertical par tour avec la manivelle (mm)(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1(x1) : 0.1 / (x5) : 0.5 / (x10) : 1
Vitesse de rotation de la meule (Trs/in)1100110011001100
Dimension de la meule (mm)508x50x203 (alésage maxi 76)508x50x203 (alésage maxi 76)508x50x203 (alésage maxi 76)508x50x203 (alésage maxi 76)
Puissance moteur de broche (HP)20 (Option 30)20 (Option 30)20 (Option 30)20 (Option 30)
Puissance pompe hydraulique (HP)20202525
Puissance moteur transversal automatique (AC servo moteur) (kW)1111
Puissance moteur vertical (AC servo moteur) (kW)1111
Poids machine (Kgs)33000380003750043000
Place au sol (mm)13200 x 3700 x 400013200 x 4100 x 400015400 x 3700 x 400015400 x 4100 x 4000
Déplacement vertical par incrément avec la manivelle (mm)(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01
Déplacement transversal par incrément avec manivelle (mm)(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01(x1) : 0.001 / (x5) : 0.005 / (x10) : 0.01
Puissance moteur liquide de coupe (HP)1/21/21/21/2
