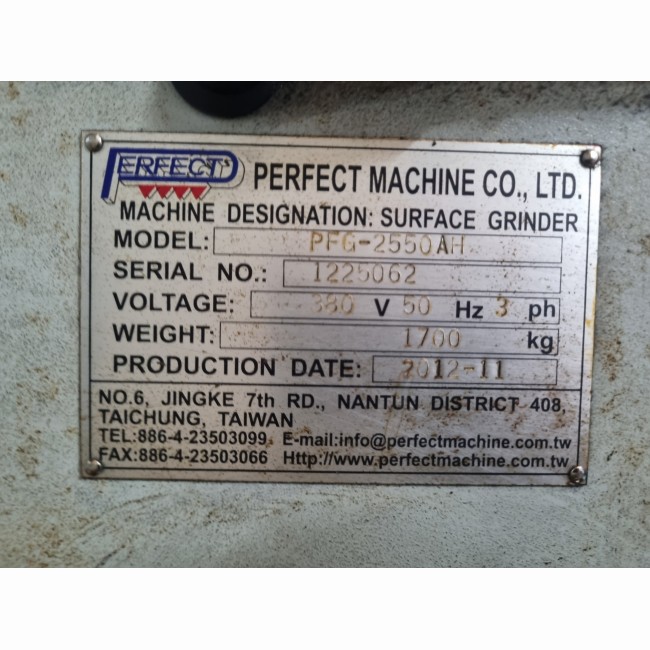

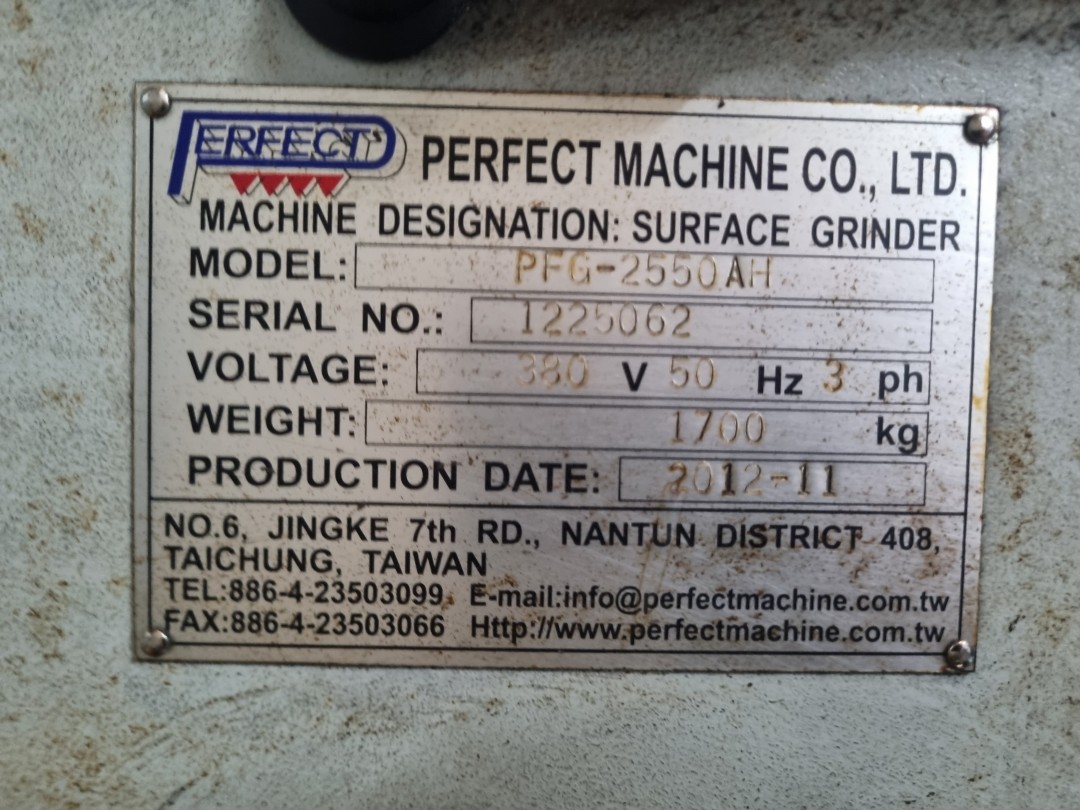

PERFECT - PFG2550AH - 14699

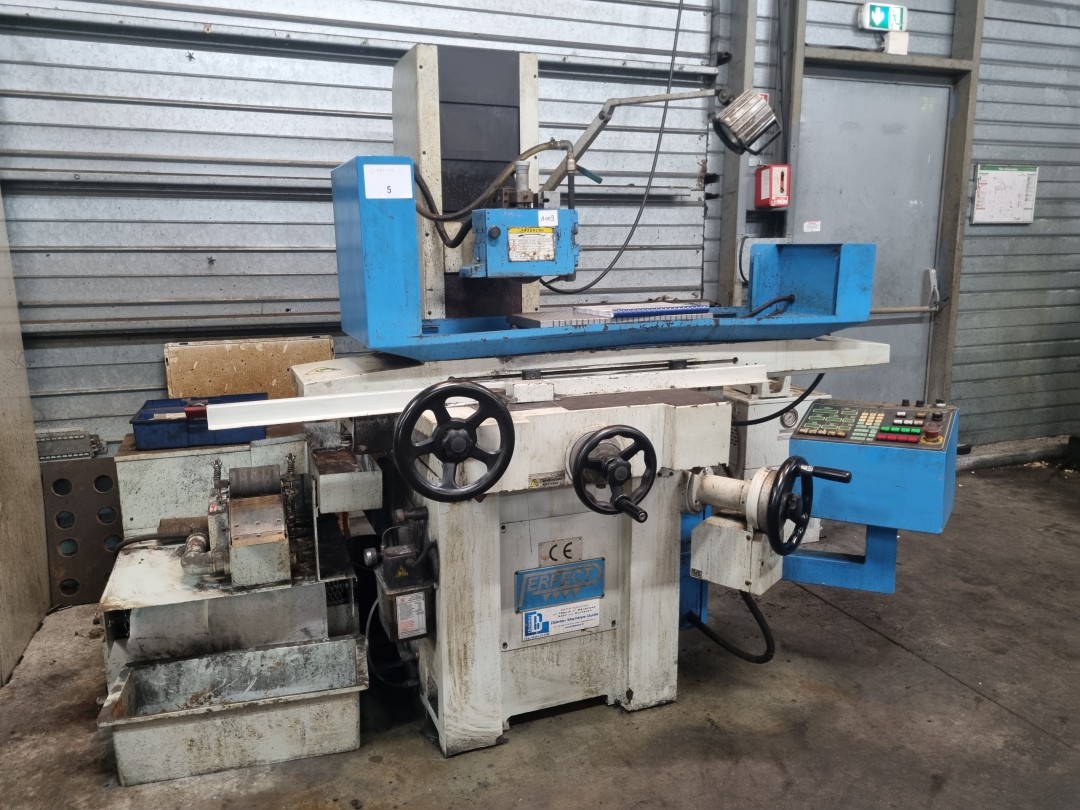

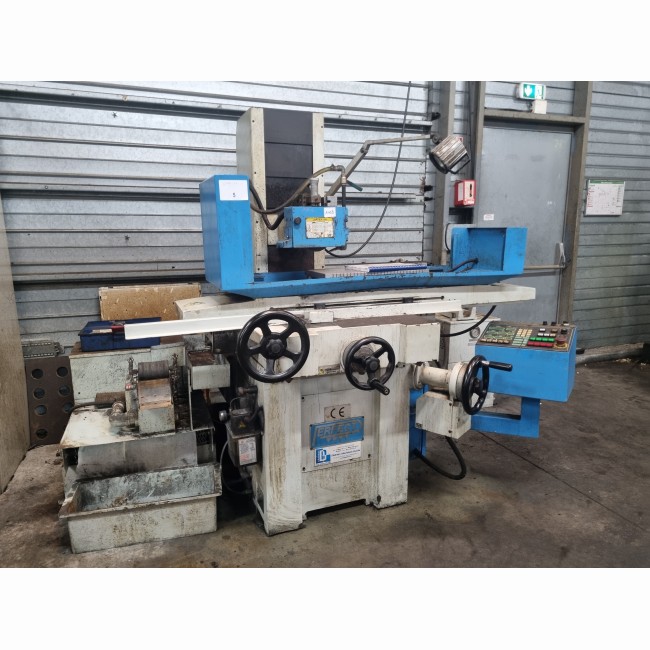

Rectifieuse plane col de cygne à meule tangentielle PFG-2550AH d'occasion

Cette machines est adaptée pour la rectification de précision pour les pièces de surface plane et de profil d'une surface de 250x500mm.

Equipée des 3 axes automatiques, cette machine saura répondre a vos attentes les plus précises.

La gamme de machine a col de cygne se caractérise par:

• Une structure mécanique en bâti fonte de grande qualité. L'ensemble des élements sont en fonte stablisée durant de long mois afin de libérer les contraines mécaniques de fonderie, ce qui assure une grande stabilité et précision aux machines. La conception aboutit et validée par la méthode des éléments finis garantit une répartition idéale des masses et un nervurage idéal. Sur les machines col de cygne, le bâti supporte le chariot qui se déplace en longitudinal et en transversal. Le mouvement vertical est assuré par la montée / descente de la broche
• L'axe Longituninale (X) est entrainé par un vérin hydraulique qui assure le balayage. La table repose sur une double glissière en vé et prismatique, recouverte de thurcite type B pour un meilleur coefficient de frottement
• L'axe transversal (Z) est entrainé par un servomoteur couplé à une vis a billes. le chariot repose également sur une double glissière en vé et prismatique, recouverte de thurcite type B
• L'axe transversal (Y) qui supporte la broche porte meule se déplace au moyen d'une vis a billes couplé à un servomoteur. le guidage est également de type prismatique sur cet axe
• La broche porte meule est montée en salle blanche avec des roulements à contact obliques de précision précontraints classe P4, assurant une précision de circularité de 2µm . La cartouche de broche  est totalement hermétique et lubrifiée pour une grande durée d'utilisation

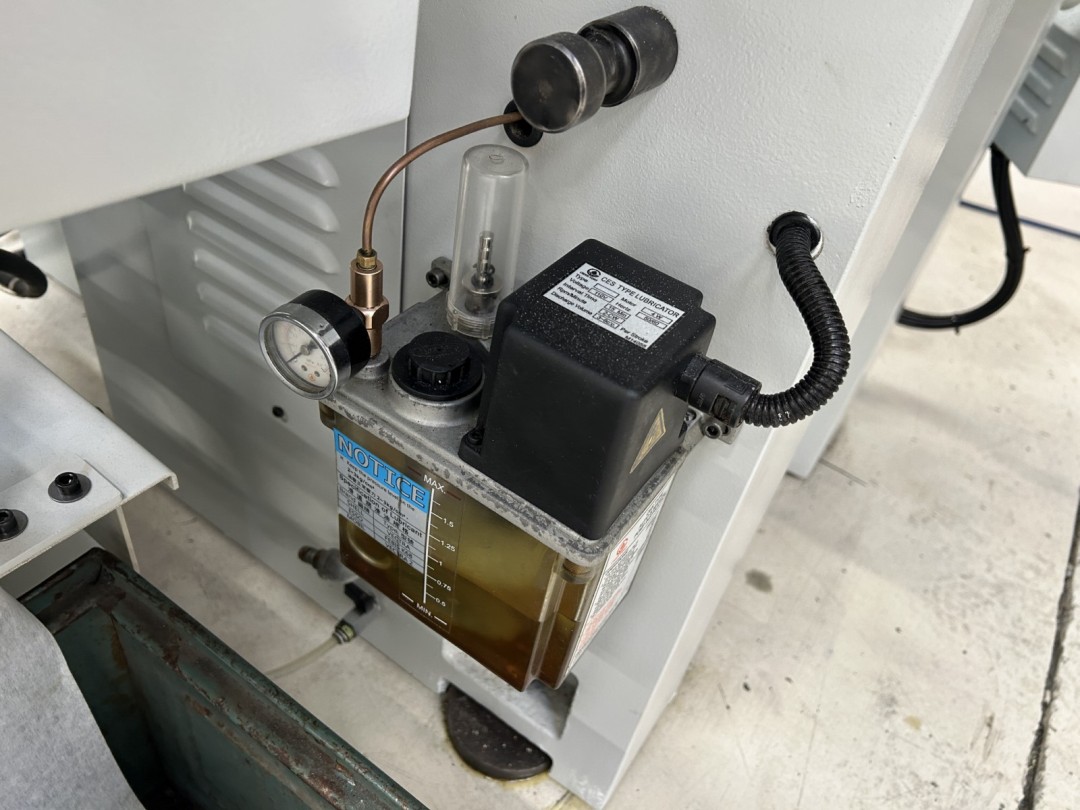

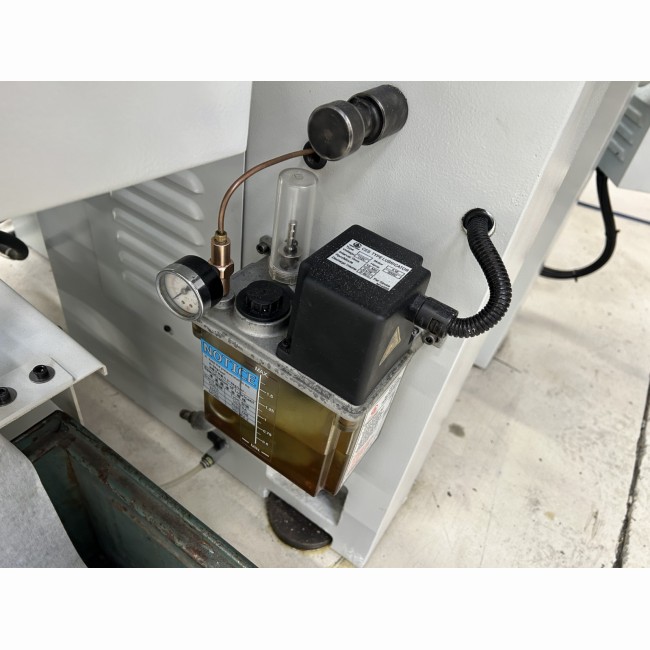

• Le graissage des axes linéaires est centralisé et automatique

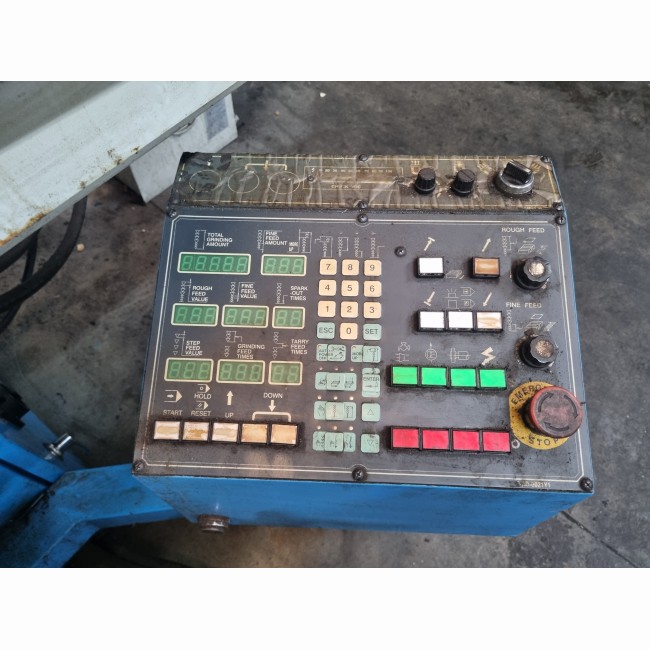

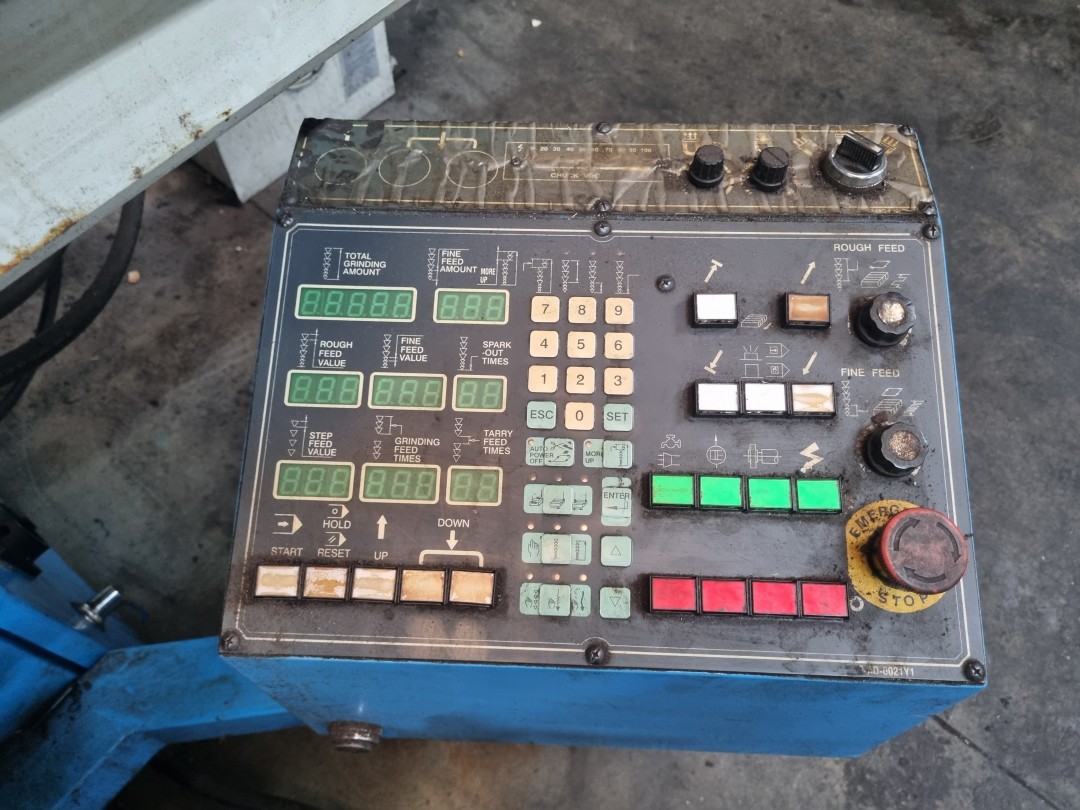

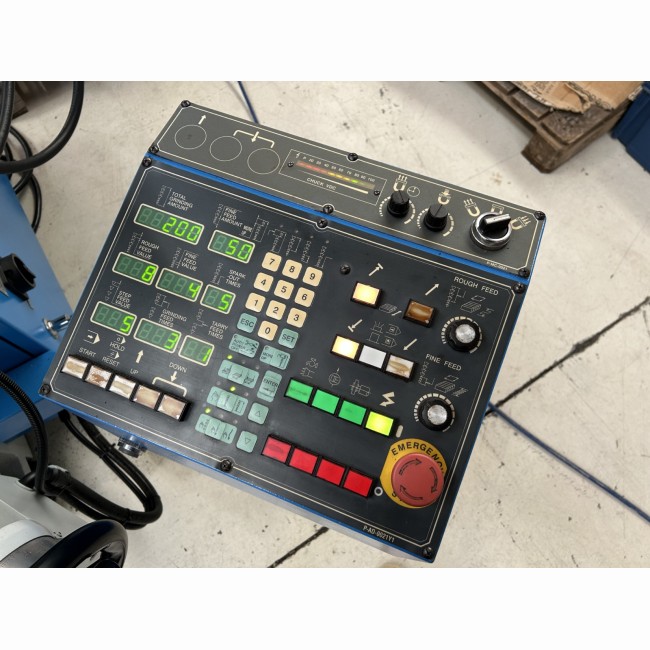

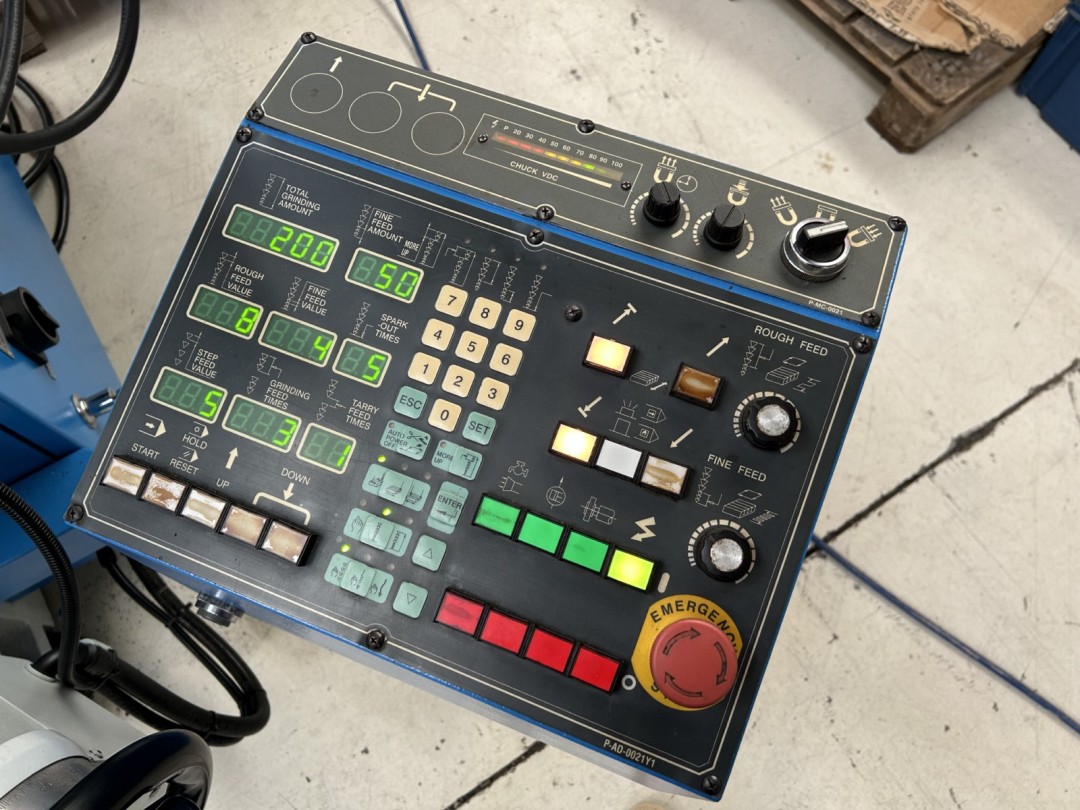

• Le pupitre de commande concentre l'ensemble des fonctionnalités, boutons et voyants de pilotage de la machine. Ce dernier est mobile pour une orientation et position de travail adaptée a chaque utilisateur

Cette machine est équipée en standard de:

• Une meule vitrifiée
• Un flasque porte meule
• Un arbre d'équilibrage
• Un banc d'equilibrage
• Patins fonte de mise à niveau machine
• Lampe d'éclairage de la zone de travail

Pour améliorer la productivité, elle est également équipée de:

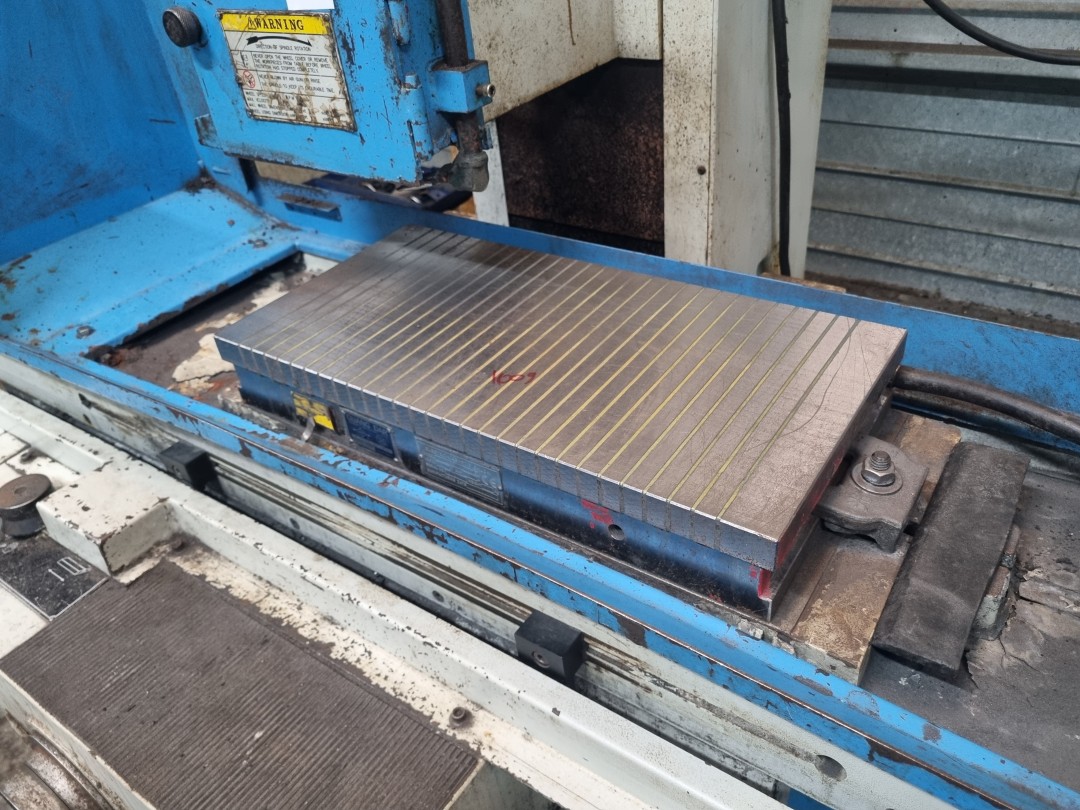

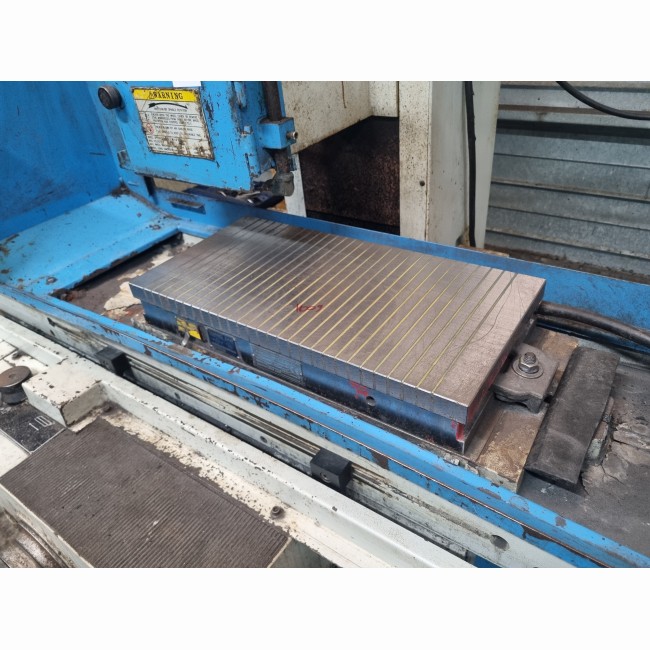

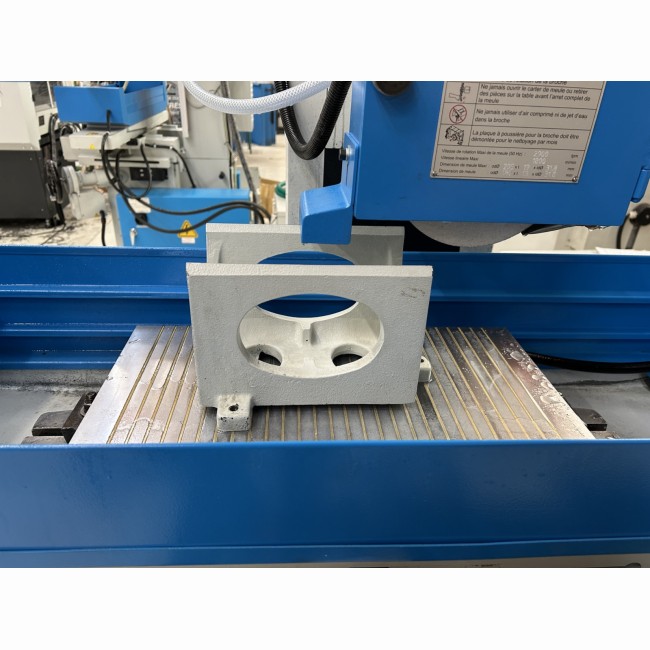

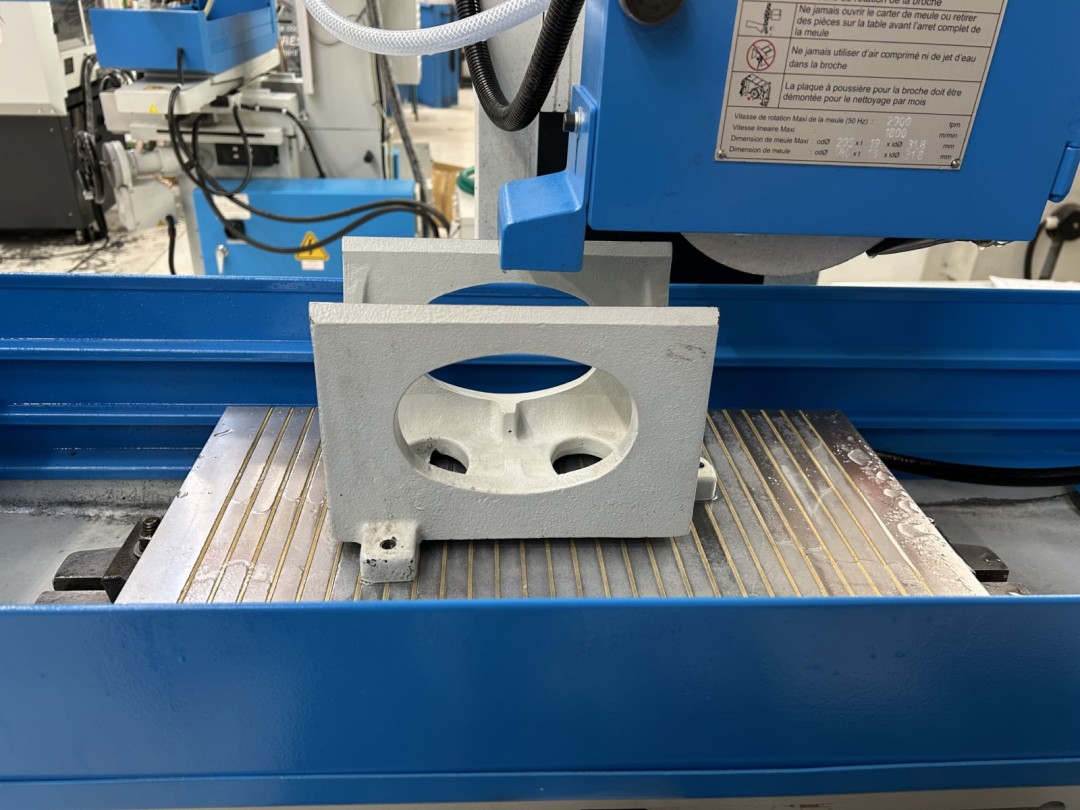

• Plateau éléctromagnétique avec affichage de la puissance sur le pupitre
• Démagnétiseur automatique 5A
• Prise de passe automatique sur le vertical (AD5) avec montée / baisse rapide

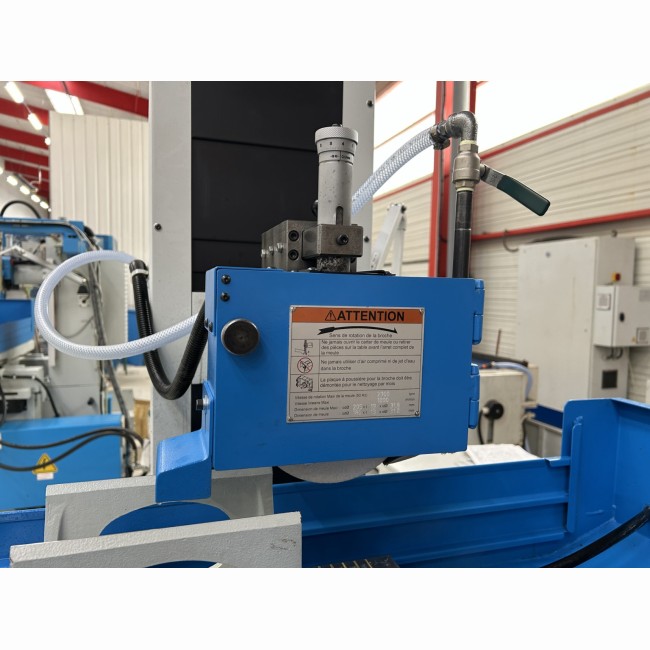

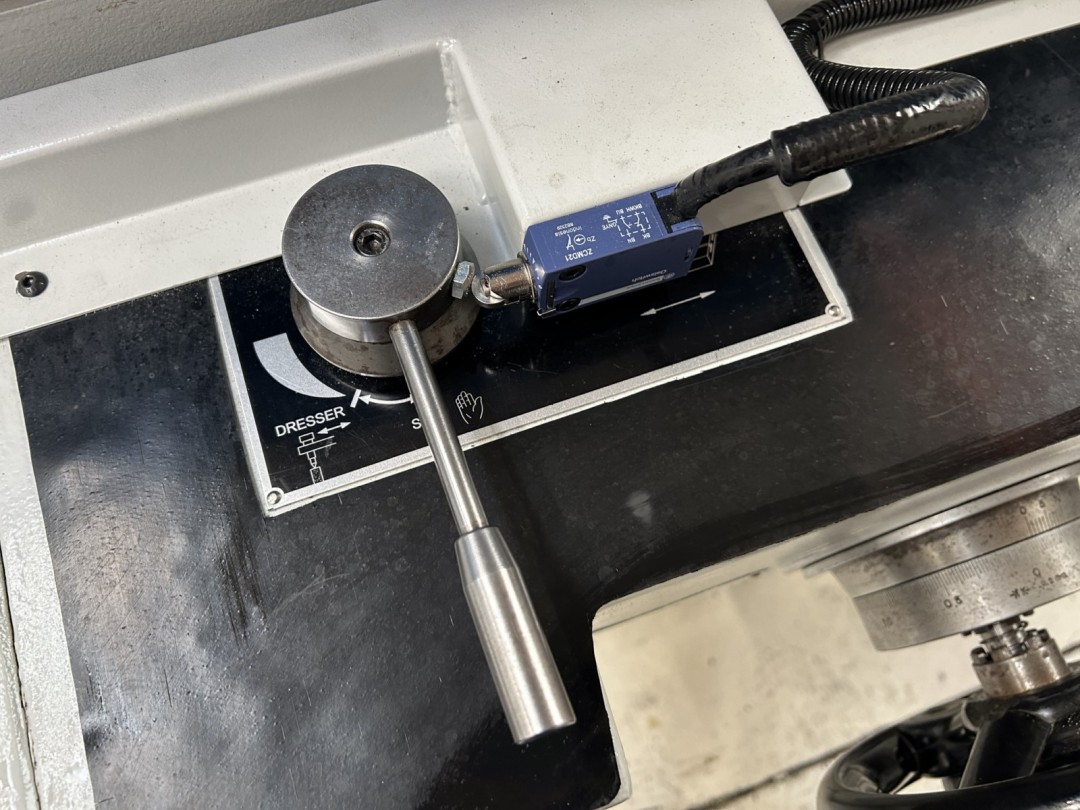

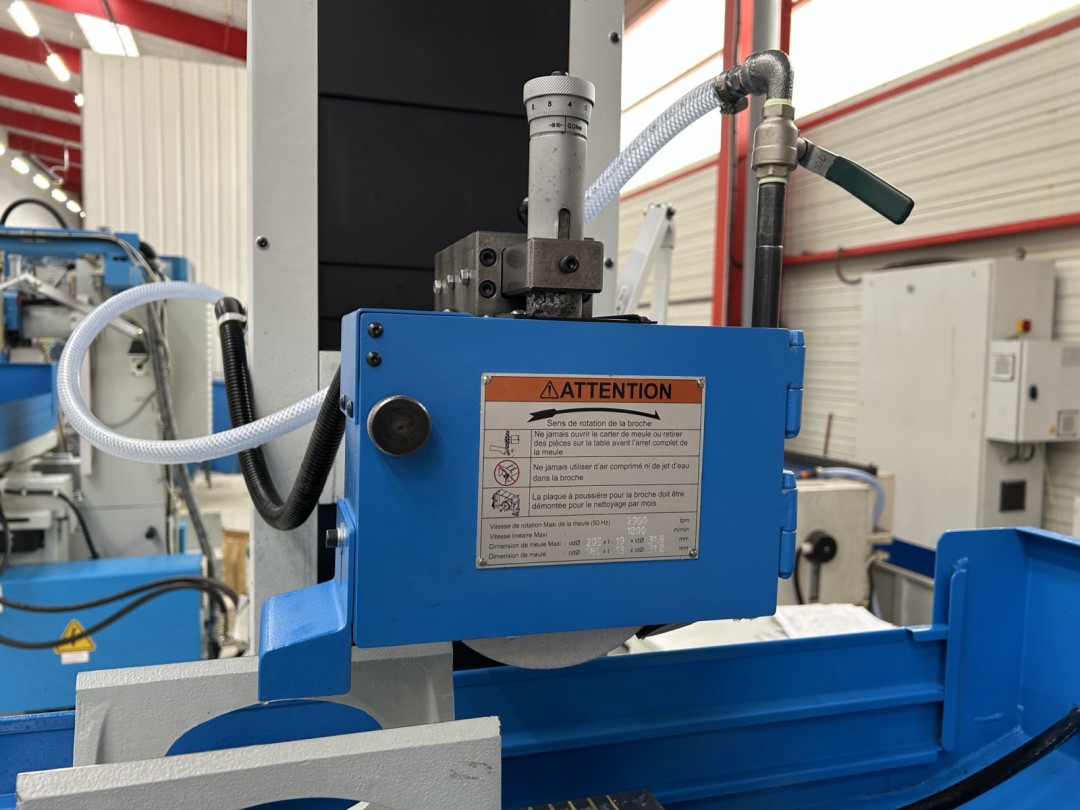

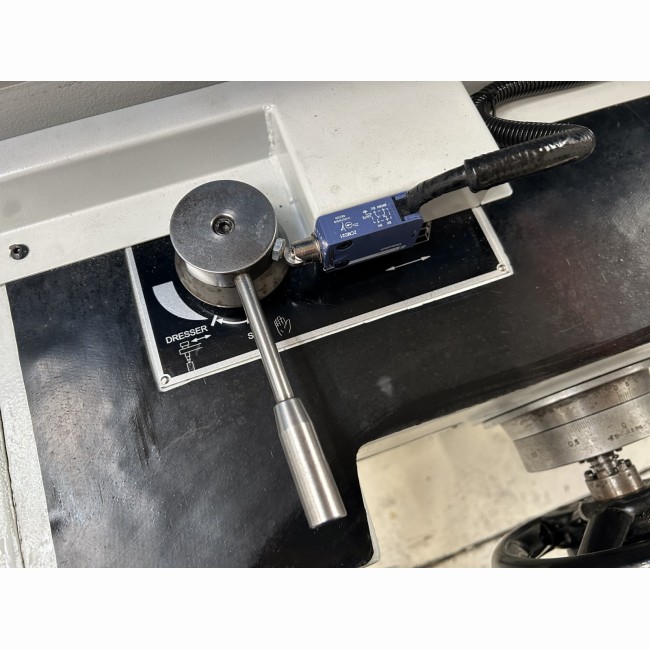

• Dressage de meule parallèle manuel (monté sur la meule)

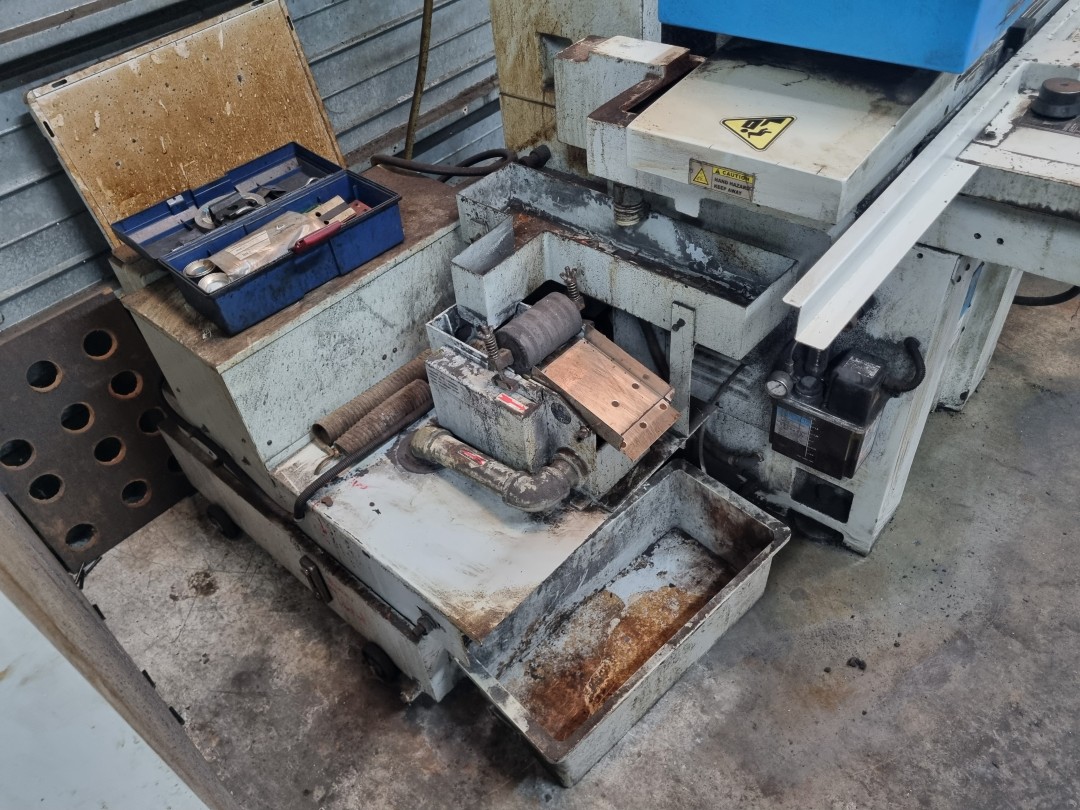

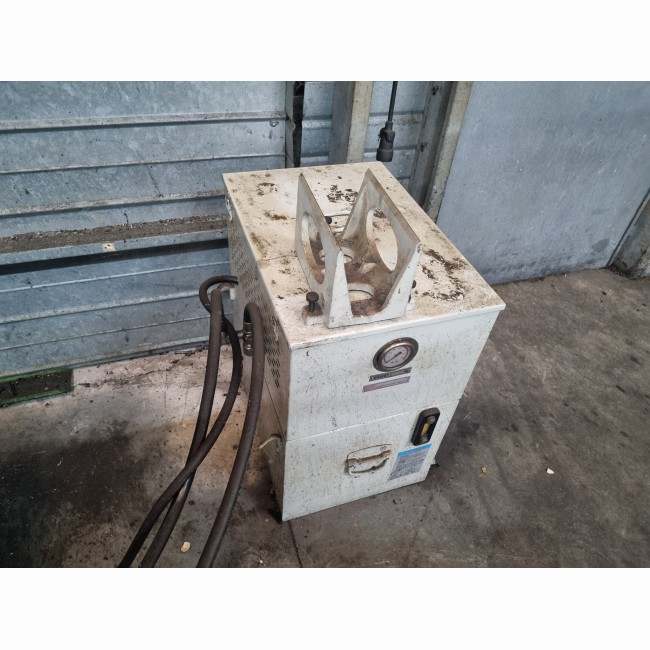

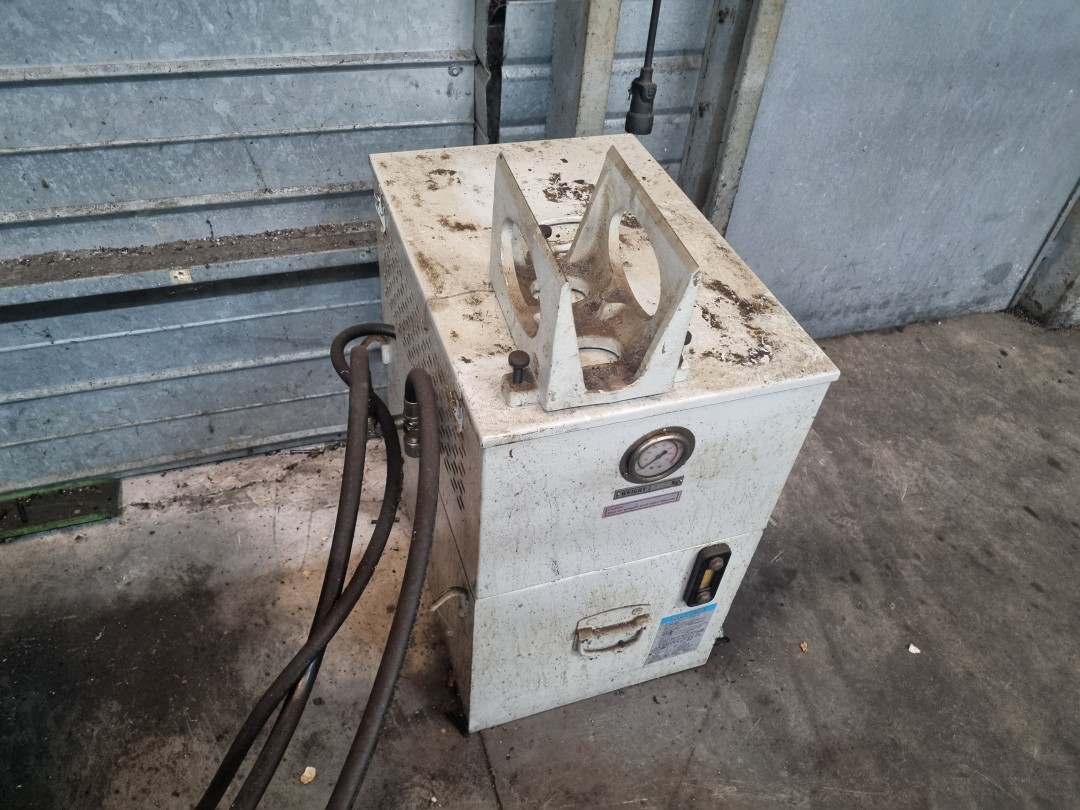

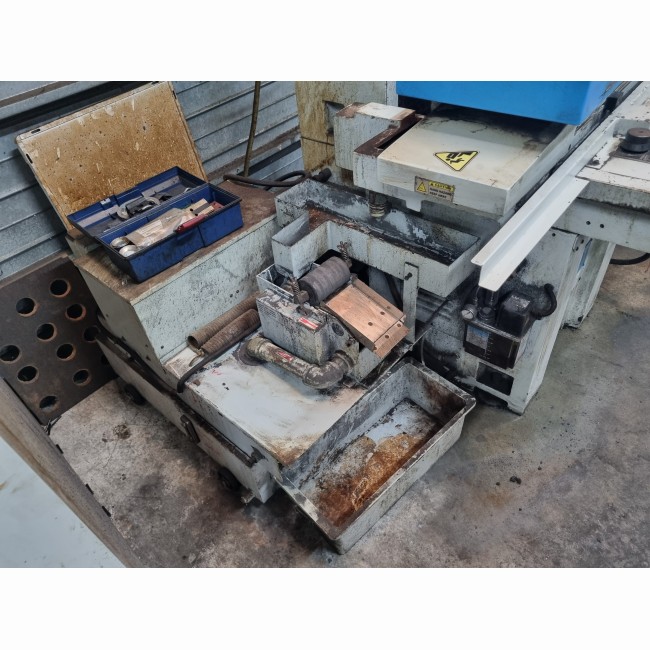

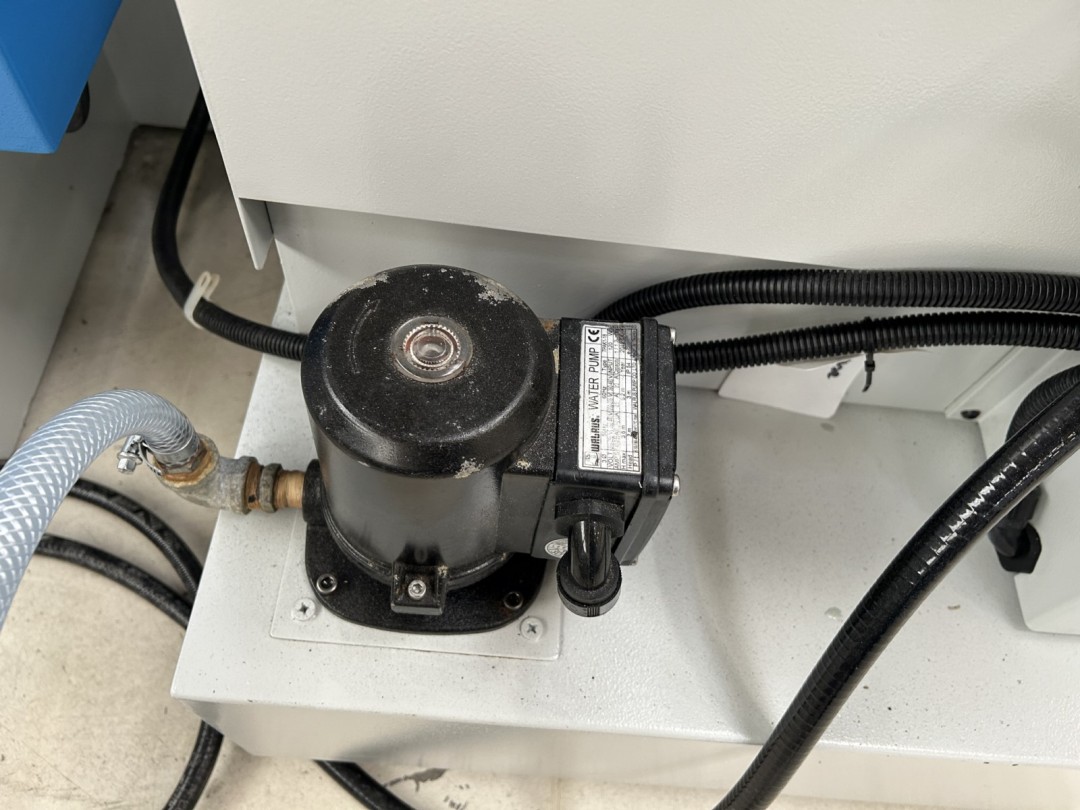

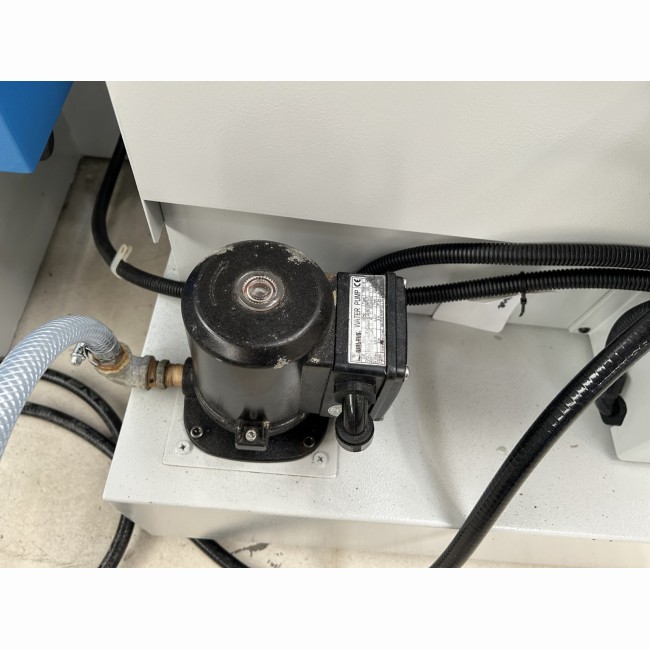

• Bac d'arrosage avec pompe + séparateur magnétique + une filtration papier. Cela permet de garantir un traitement idéal du liquide de coupe et ainsi ne pas encrasser la meule et obtenir une meilleure qualité de rectification
