MAGERLE - F7 Rspez - 11461

Désignation : F7 Rspez

Référence DMO : 11461

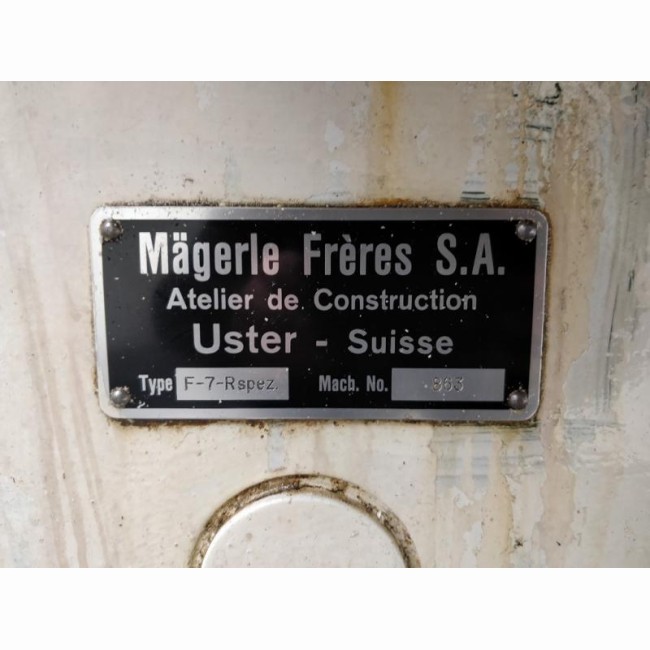

Marque : MAGERLE

Occasion

En stock



Brochure MAGERLE - F7 Rspez - 11461    Fiche technique MAGERLE - F7 Rspez - 11461


Renseignements MAGERLE - F7 Rspez - 11461

DESCRIPTIF

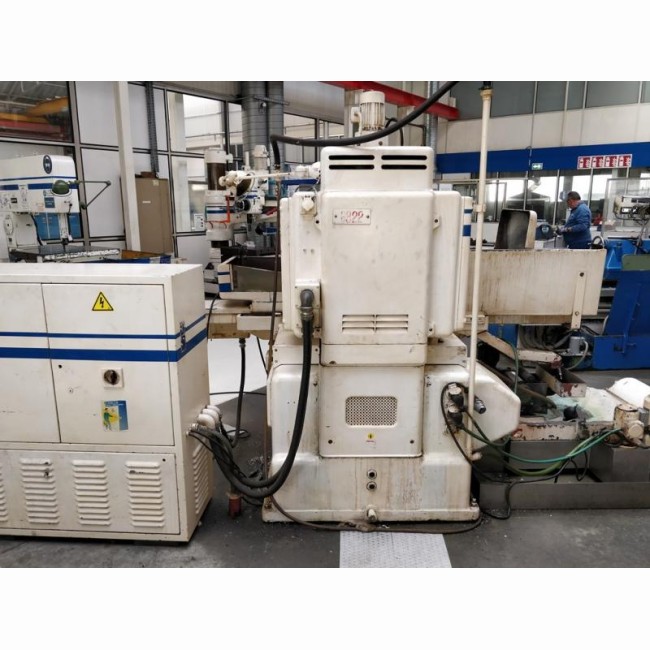

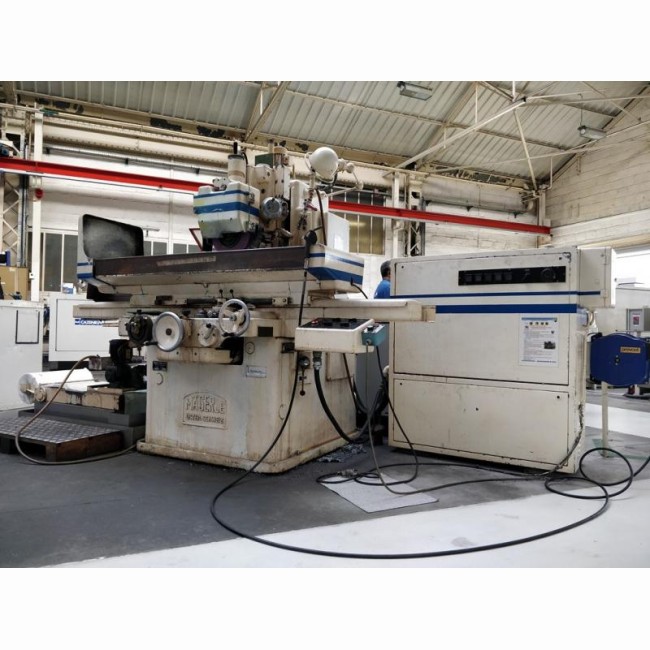

Rectifieuse plane d'occasion MAGERLE type F7

Cette machine se caractérise par:

  • Construction simple et robuste
  • Commande entierement hydraulique des mouvements longitudinaux, transversaux et diamantage
  • Reglage progressif des vitesses de déplacement hydraulique
  • Renversement doux et silencieux du mouvement de la table, meme a pleine vitesse

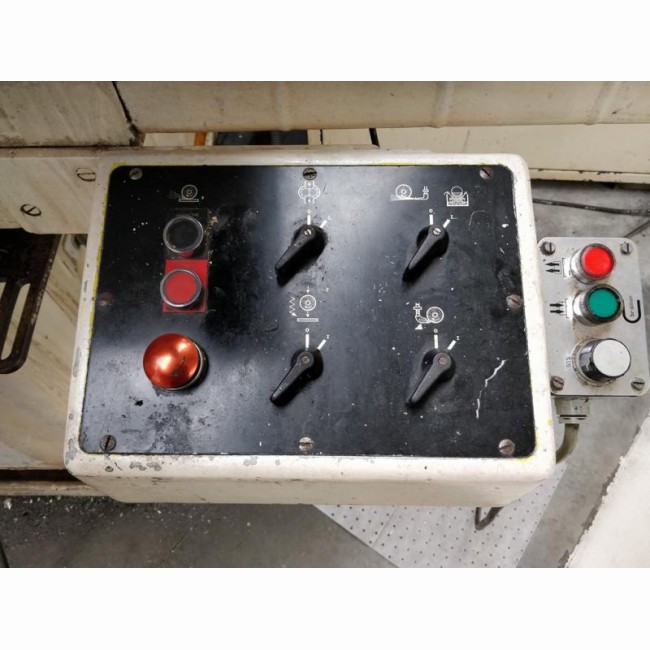

  • Commande extremement simple d'utilisation
  • Précision rigoureuse obtenue par un guidage précis de la table et un systeme de graissage qui garantit un film d'huile constant
  • Colonne et bati fortement nervurés avec prismes et guidags plats soigneusement grattés
  • Graissage central de tous les éléments importants
  • Entrainement indépendant du systeme hydraulique, de l'arbre porte meule et du mouvement vertical

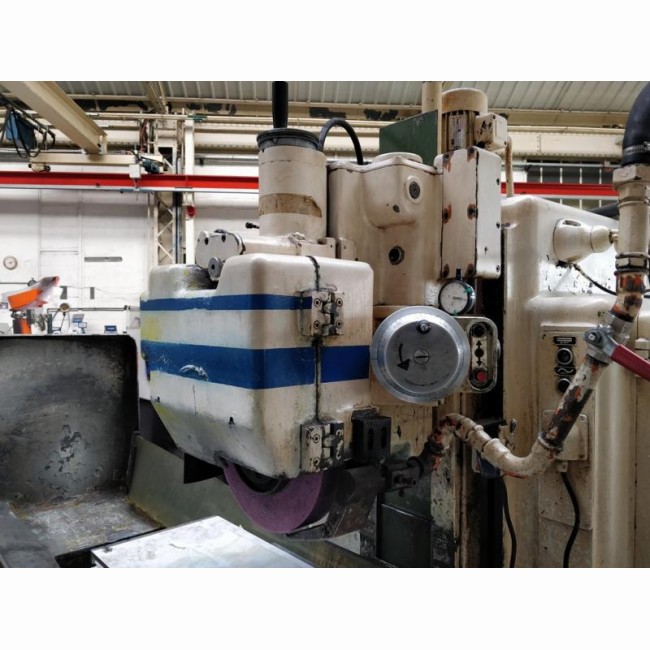

  • Grand diametre de meule
  • Roulements radials et axials sans jeu
  • Avances verticale reglable jusqu'a 1/1000mm
  • Avance transversale a commande a main ou hydraulique
  • Prise de passe automatique sur le vertical réglable de 0,001 a 0,12mm
  • Vitesse de rotation de meule variable de 1 a 35m/s
  • Dispositif d'arrosage avec reservoir de 140L, pompe de 20litres/min

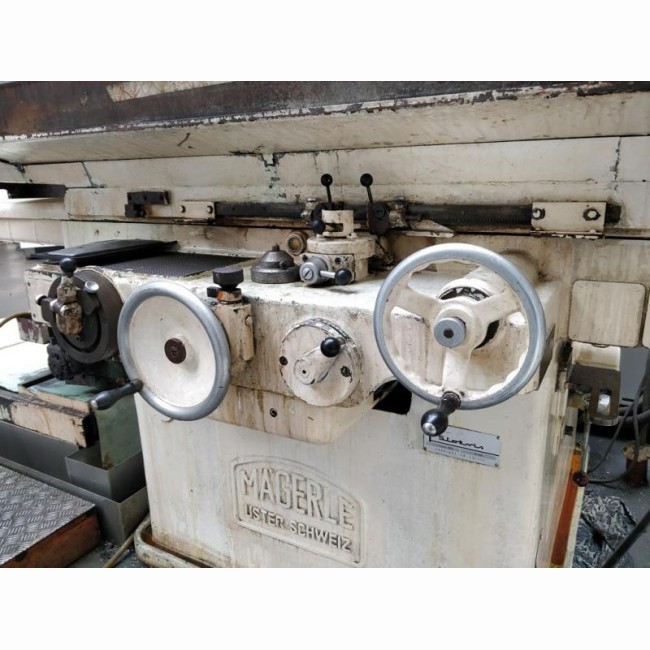

  • Réglage micrométrique sur le chariot transversal

Caractéristiques techniques

F7 Rspez
Course longitudinale X (mm)750
Course transversale Y (mm)270
Course verticale Z du porte meule (mm)425
Surface de la table (mm)750 x 240
Passage entre table et meule (mm)400
Dimension de la meule (mm)300 x 30 x 127
Vitesse de rotation de la meule variable (tr/min)80 a 3300
Vitesse d’avance transversale (mm)1 a 15
Vitesse d’avance longitudinale (m/min)3 a 30
Puissance moteur de broche (kw)3,75
Alimentation électrique220V tripahsé - 50Hz
Longueur rectifiable (mm)700
Largeur rectifiable (mm)320
Avance vertical du porte meule (mm / division)0,002
Avance rapide du porte meule (mm/min)300
Rainues (larg x ecart x nb)80 x 14 x 3
Vitesse de déplacement de la table (m/min)3 à 30
Vitesse d'avance transversale (m/min)1 a 15

Equipements

F7 Rspez
X2 Flaque porte meule supplémentaireoui

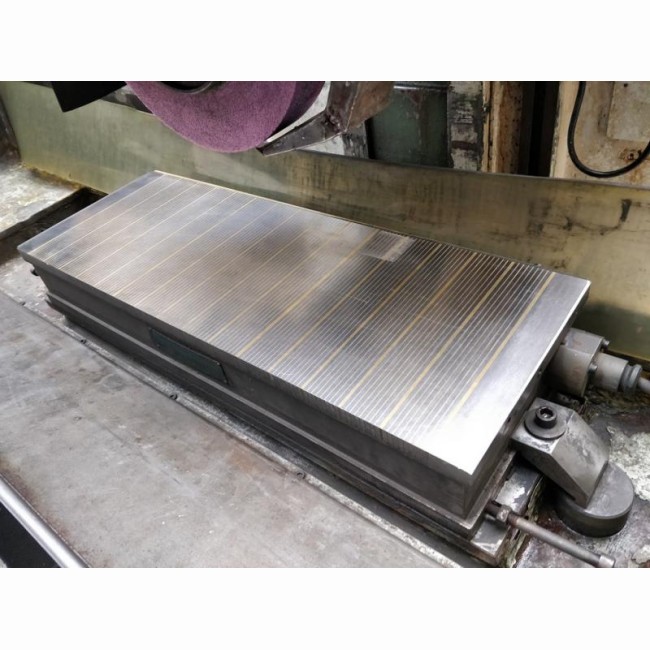

Plateau electromagnétique à pas fin Braillon type V PERMoui

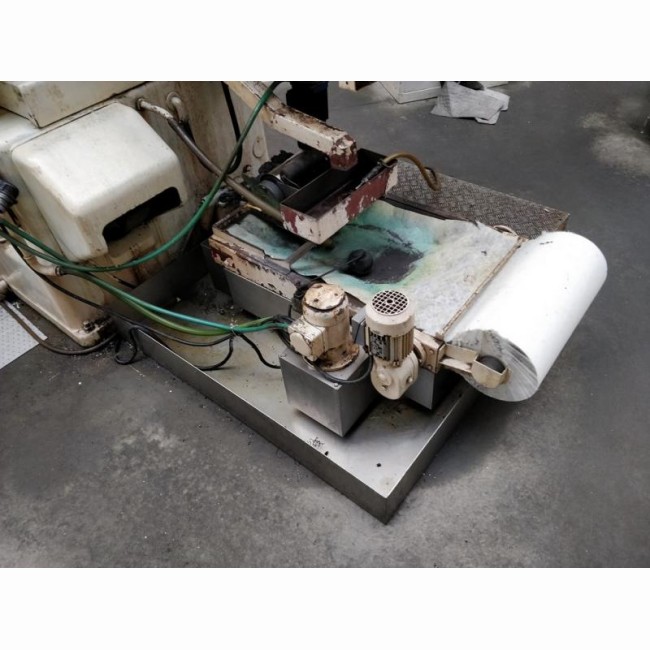

filtration papier + separateur magéntiqueoui
Dressage de meule hydraulique de 0 a 7m/minoui
prise de passe automatique sur le verticaloui

Données de la machine

F7 Rspez
Encombrement (L x l x H) (mm)2600 x 1500 x 2200
Poids (kg)2800
