Rectifieuse plane Retour à la page précédente

PFG-D4080AH
PFG-D4080AH
PFG-D4080AH
PFG-D4080AH
PFG-D4080AH
PFG-D4080AH
PFG-D4080AH
PFG-D4080AH
PFG-D4080AH

PERFECT - PFG-D4080AH - 11483

Désignation : PFG-D4080AH

Référence DMO : 11483

Marque : PERFECT

Neuf

En stock



Brochure PERFECT - PFG-D4080AH - 11483    Fiche technique PERFECT - PFG-D4080AH - 11483


Renseignements PERFECT - PFG-D4080AH - 11483

DESCRIPTIF

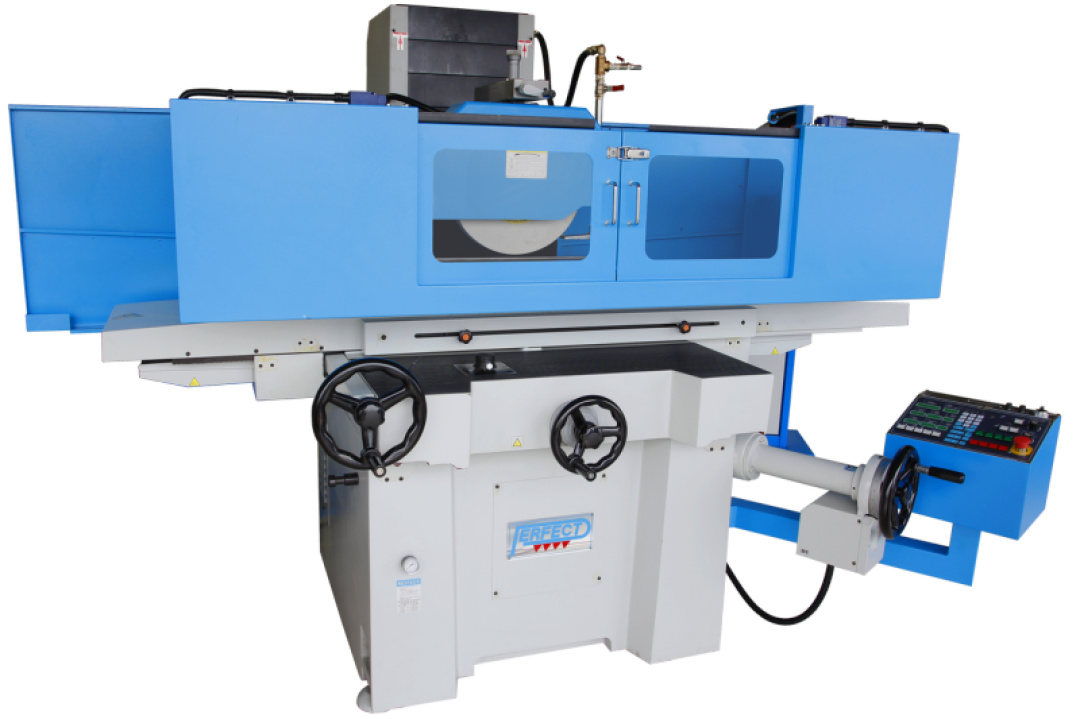

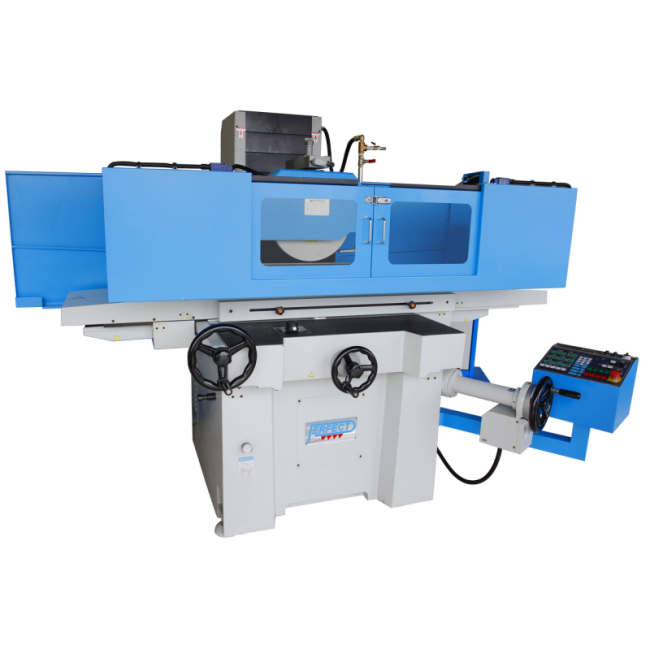

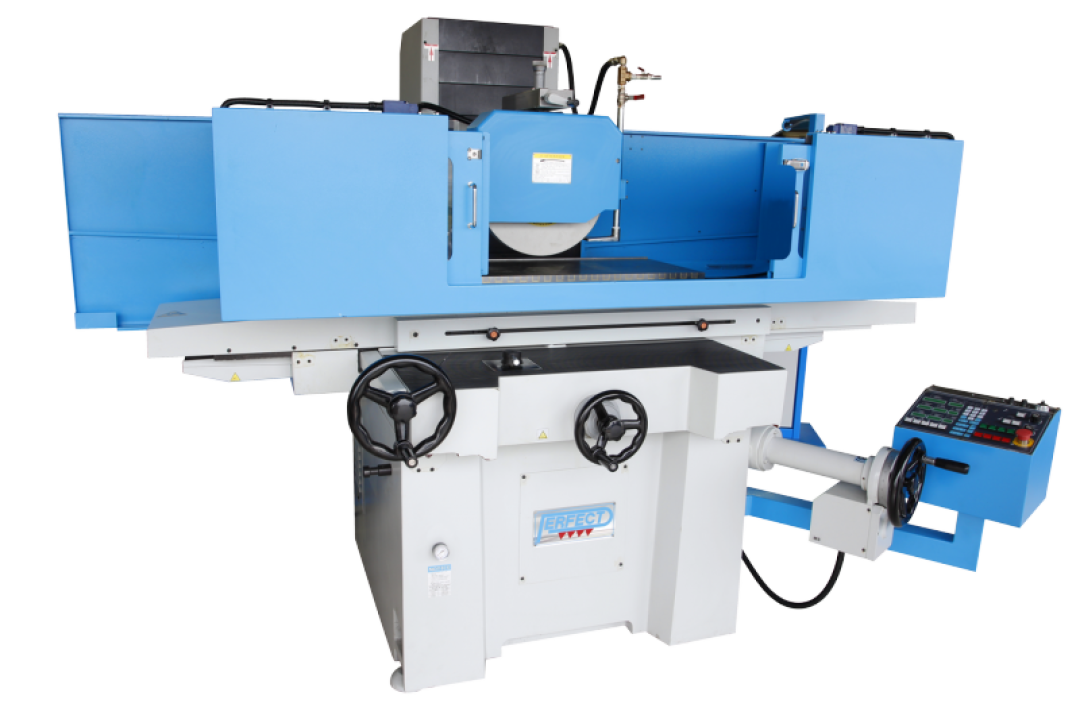

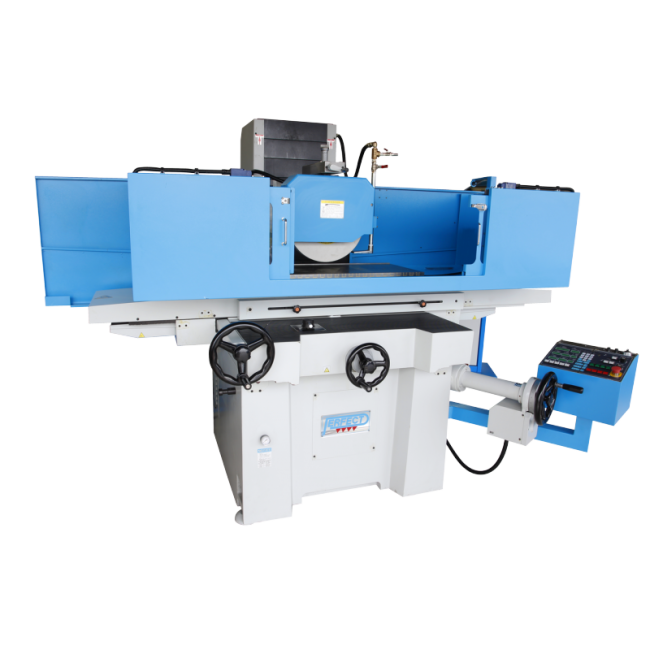

Rectifieuse plane PERFECT avec un plateau de 400x800 mm.

Cette machine est équipée de 2 déplacements automatiques (longitudinal & transversal) et de la prise de passe automatique sur le vertical.

Particulièrement robuste et précise, cette machine se caractérise par

  • Une structure  optimisée - Les principales parties de nos machines PERFECT sont fabriquées en fonte de haute qualité combinée à un design structurel exceptionnel. Les pièces principales sont nervurées pour assurer une rigidité, une stabilité et une précision d'usinage maximales.
  • Une technologie de guidage à bille,ceci lui conférant une bonne souplesse d' utilisation.
  •  Sur l' axe Z la conception utilise la technologie Turcite-B sur les glissières permettant un mouvement stable et une précision à long terme.
  • Une conception de la broche de haute précision se fait sur palier rectifié de classe P4 . La broche de type cartouche est complètement prémontée et équilibrée en salle blanche et lubrifiée pour une longue durée de vie. N
  • En standard, nous avons le diamantage manuel, le flasque porte meule, l' arbre d' équilibrage, une boite à outils pour la maintenance de premier niveau, l' éclairage et un circuit de lubrification.

Cette machine afin d'améliorer la productivité a été équipée des options suivantes:

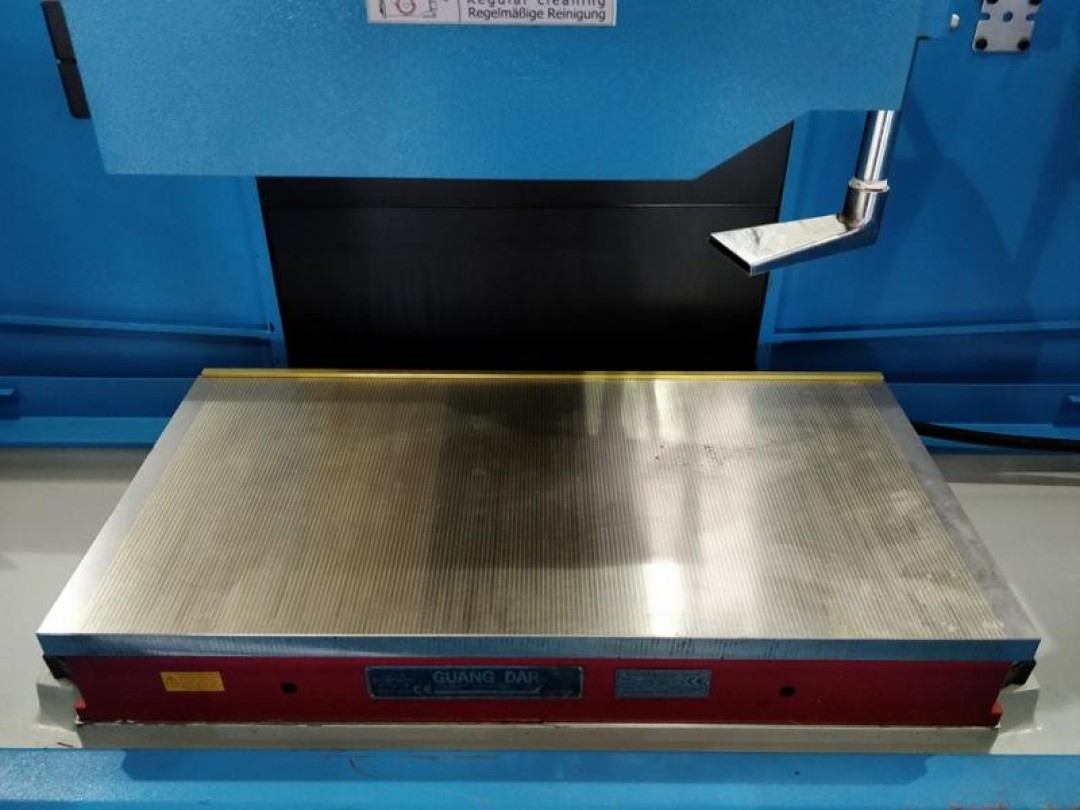

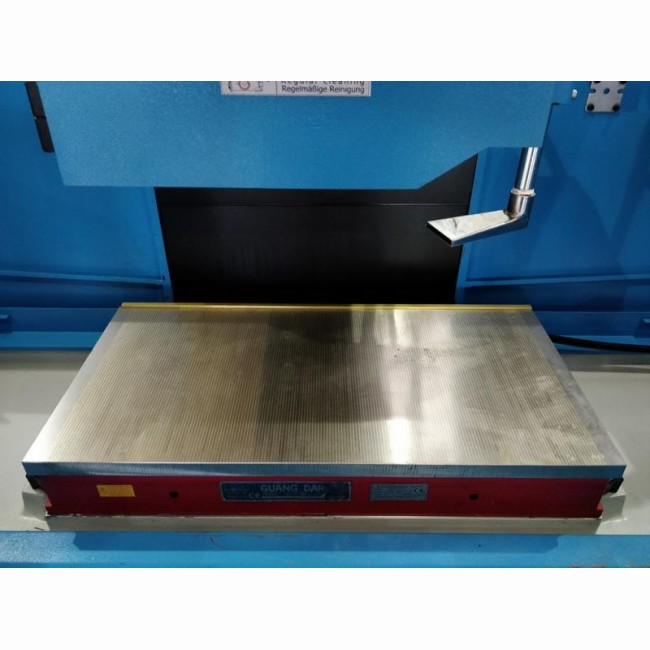

  • Un plateau éléctromagnétique de 400x800mm avec un démagnétiseur 5A pour enlever la remanance des pièces

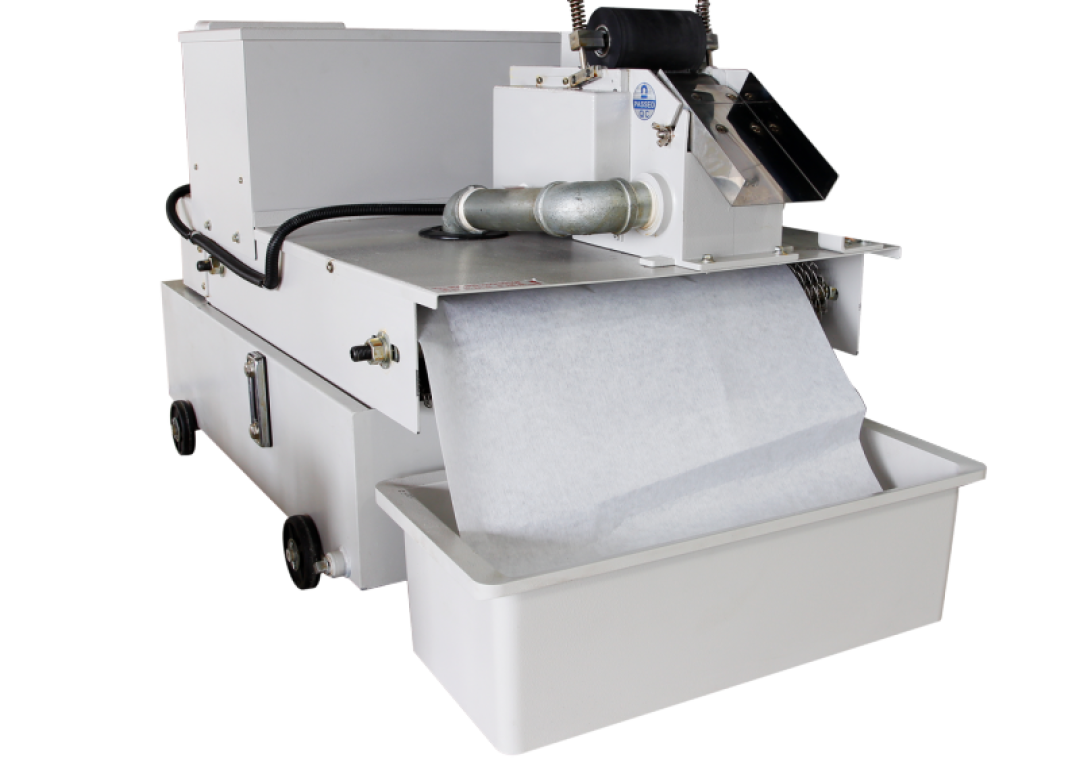

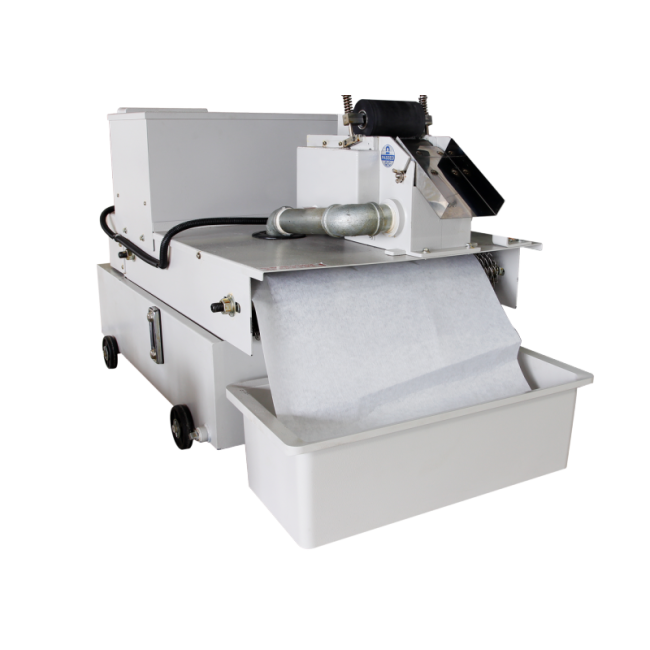

  • Un dispositif d'arrosage avec réservoir de 100L couplé à une filtration papier et séparateur magnétique permettant de filtrer finement le liquide de coupe et ainsi ne pas encrasser la meule

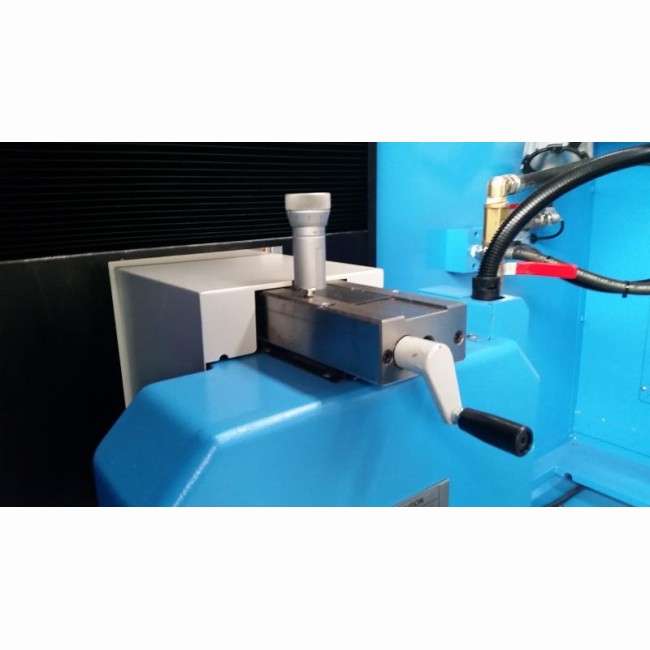

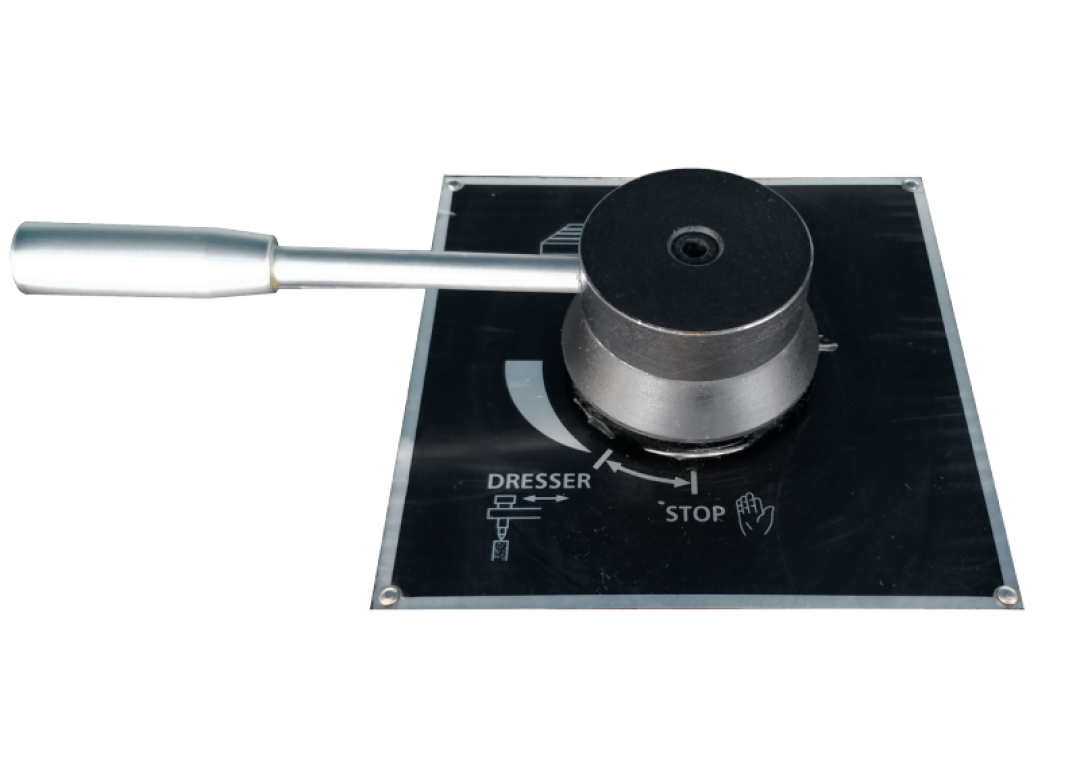

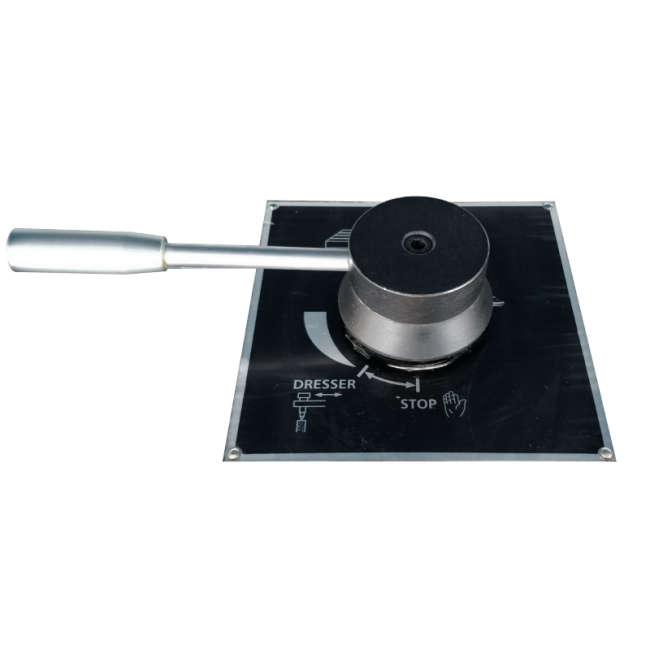

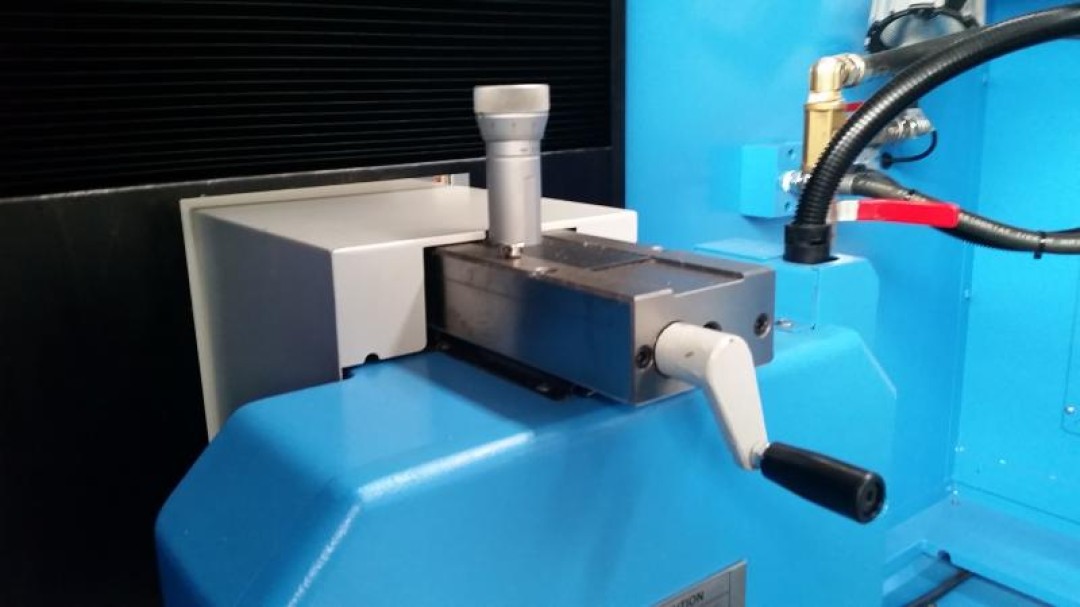

  • Un dispositif de dressage de meule monté au dessus de la meule.

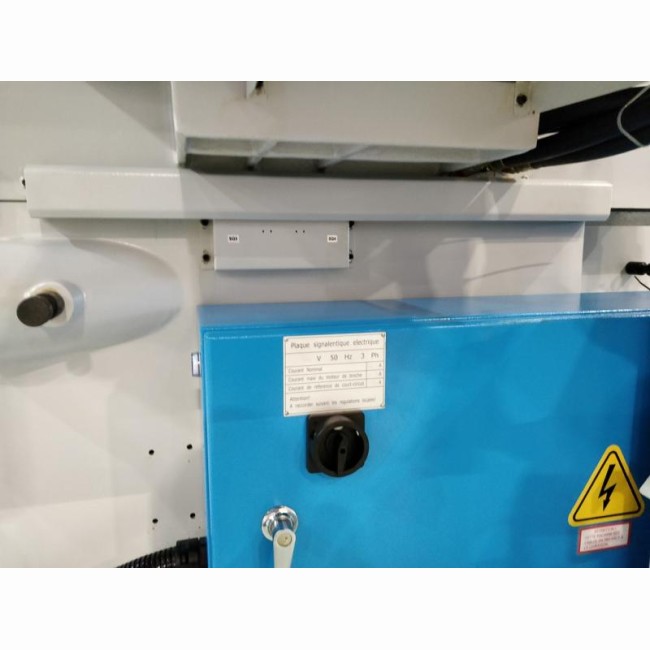

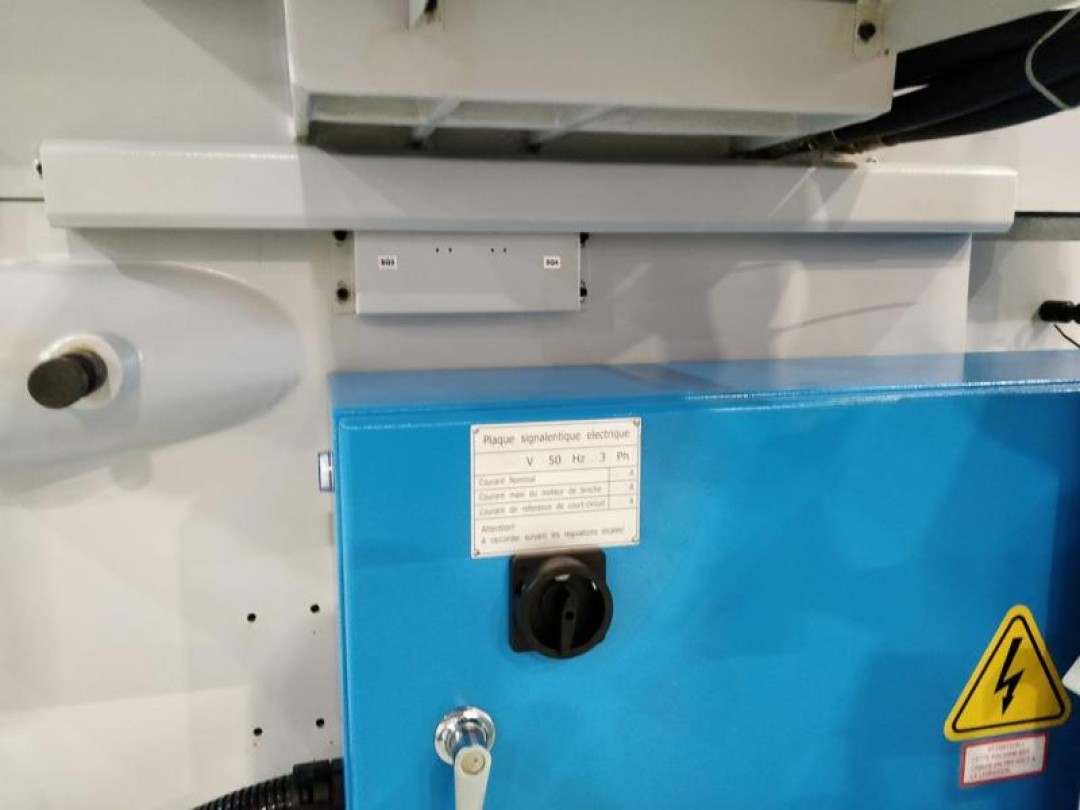

  • Le réglage automatique de la course transversale
  • Le dispositif AD5 avec la prise de passe automatique sur le vertical
  • x1 flasque porte meule supplémentaire, soit x2 au total avec la machine
  • Une cartérisation semi fermée avec porte en facade et une tole de protection arriere

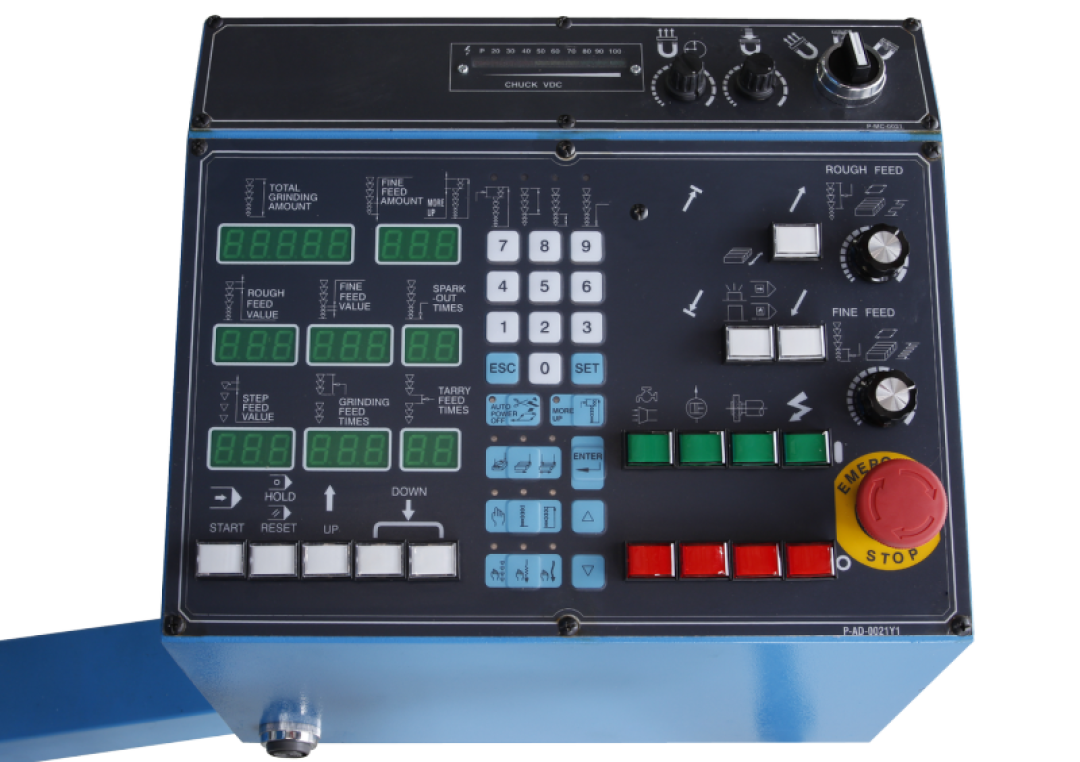

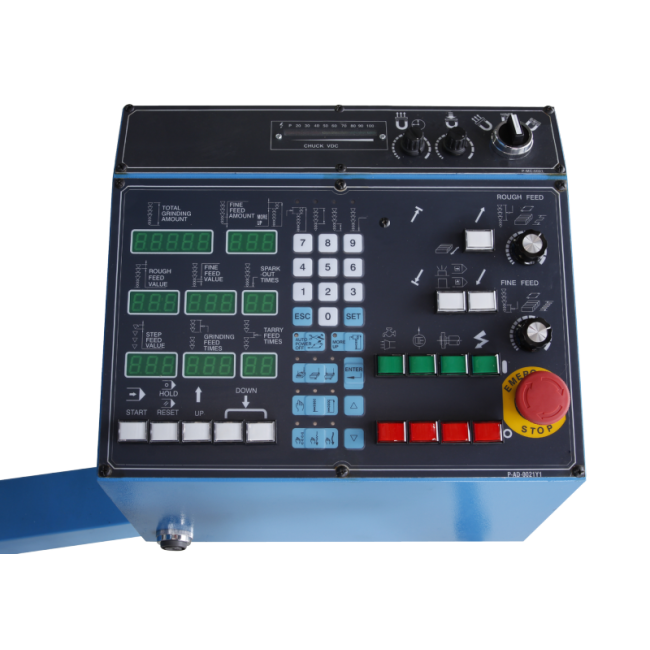

  • Un pupitre déporté sur roulette
  • Une visualisation des axes vertical et transversal

Caractéristiques techniques

PFG-D4080AH
Automate programmableAutomate programmable AD5
Course longitudinale X (mm)800
Course transversale Y (mm)400
Surface de la table (mm)400 x 800
Plateau magnétiqueOui
Dimension du plateau magnétique400 x 800
Type de plateau magnétiqueElectromagnétique
Système de diamantage de meulesur la meule
Passage entre table / axe meule (mm)550
Dimension de la meule (mm)406 x 50 x 127
Vitesse de rotation de la meule (tr/min)1450 - 1750
Vitesse d’avance transversale (mm/s)0.1 - 20
Vitesse d’avance longitudinale (mm/s)5 - 25
Moteur de broche (cv)5

Equipements

PFG-D4080AH
Flasque porte meuleoui
Banc d’équilibrage de meuleoui
DemagnétiseurOui
Filtration papier avec séparateur magnétique et arrosageOui
Plateau électro-magnétique 400 x 800 mmOui
Dressage de meule monté sur la têteOui
Protection semi-fermée et arriereOui
Visualisation 2 axesOui
Descente automatique AD5Oui
Réglage automatique de la course transversaleOui
Pupitre de commande sur support mobileOui

Données de la machine

PFG-D4080AH
Encombrement (L x l x H) (mm)3450 x 2000 x 2200
Poids (kg)3500
