PERFECT - PFG-CL 3060 AH - 13704

Désignation : PFG-CL 3060 AH

Référence DMO : 13704

Marque : PERFECT

Neuf

En stock



Brochure PERFECT - PFG-CL 3060 AH - 13704    Fiche technique PERFECT - PFG-CL 3060 AH - 13704


Renseignements PERFECT - PFG-CL 3060 AH - 13704

DESCRIPTIF

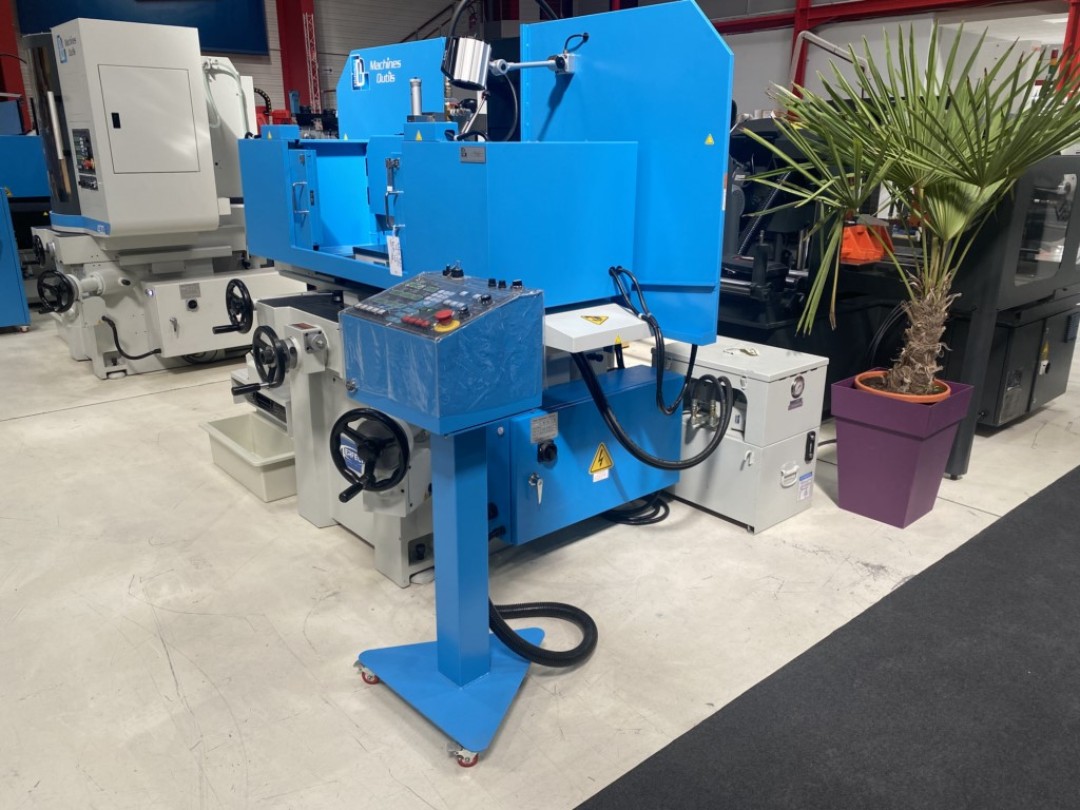

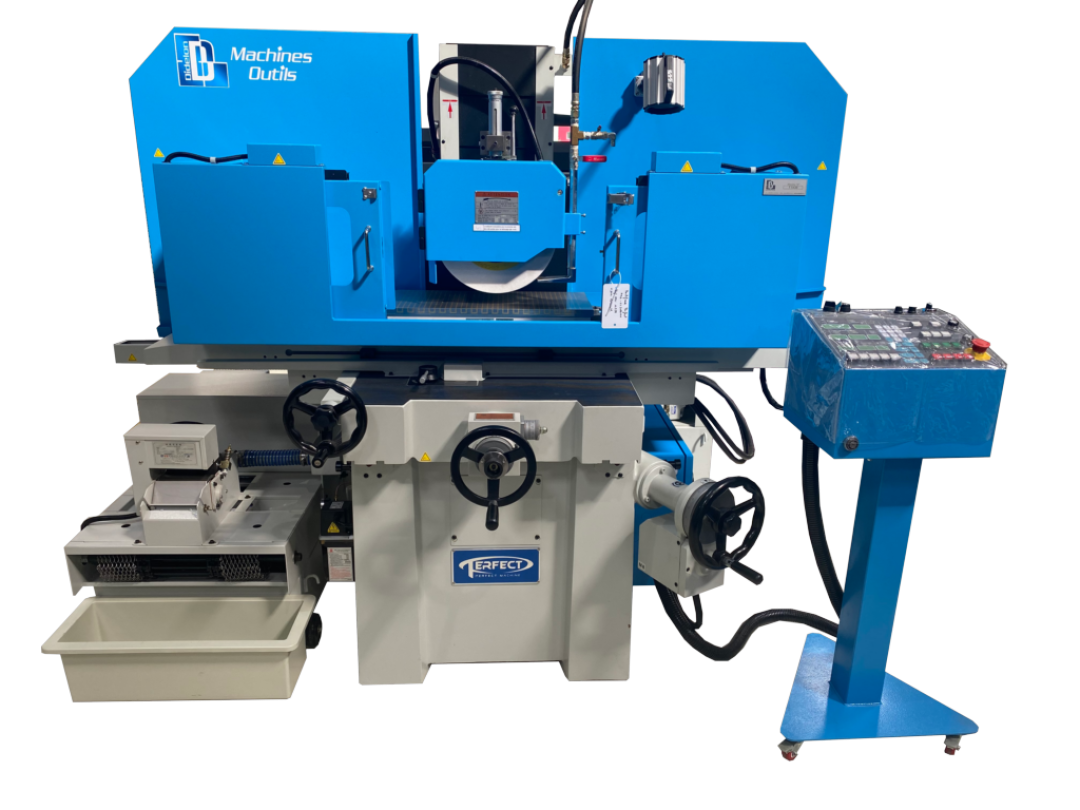

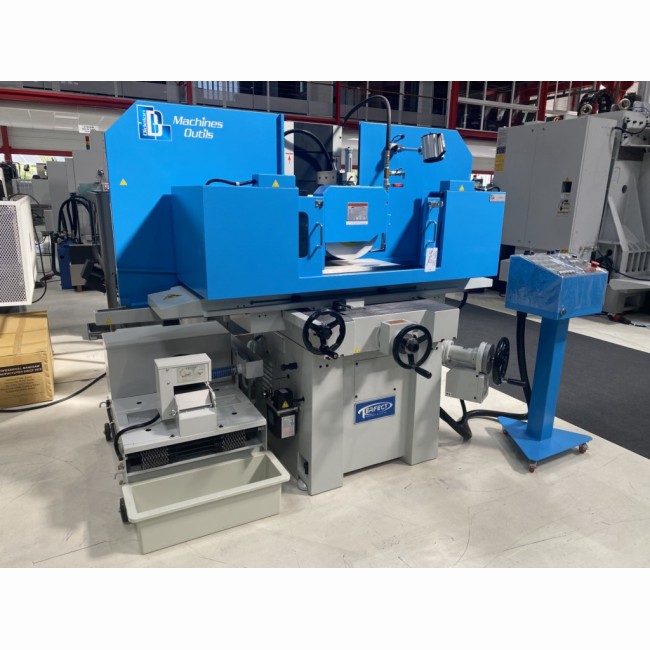

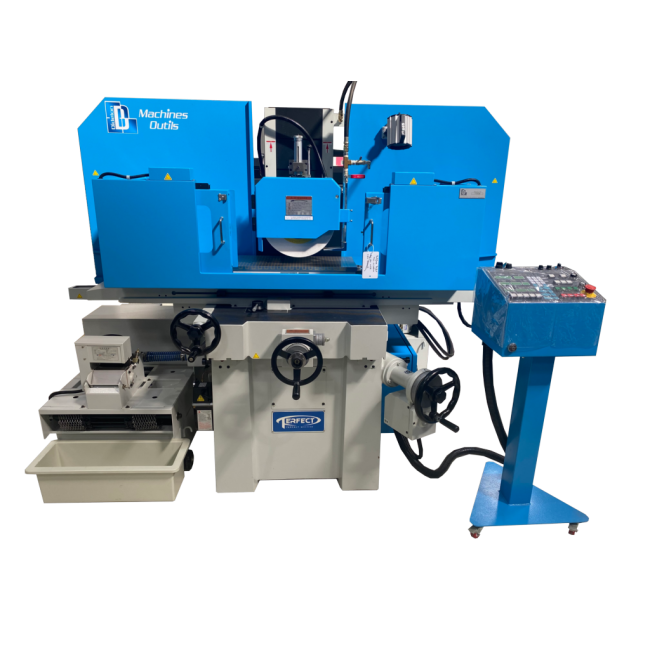

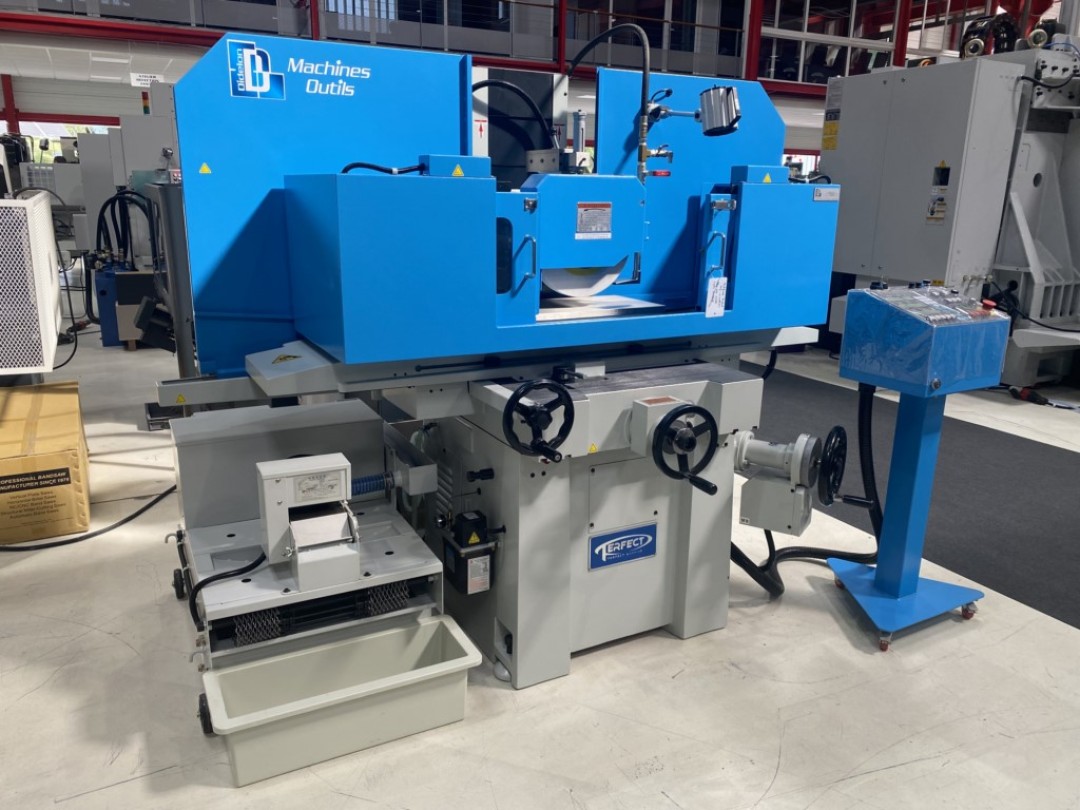

Rectifieuse plane a col de cygne et meule tangentielle perfect avec un plateau de 300x600 mm.

Cette machine est équipée des automatiques sur les 3 axes. Elle se caractérise par

  • Une structure mécanique en bâti fonte de grande qualité. L'ensemble des élements sont en fonte stablisée durant de longs mois afin de libérer les contraines mécaniques de fonderie, ce qui assure une grande stabilité et précision aux machines. La conception aboutie et validée par la méthode des éléments finis garantit une répartition idéale des masses et un nervurage idéal. Sur les machines col de cygne, le bâti supporte le chariot qui se déplace en longitudinal et en transversal. Le mouvement vertical est assuré par la montée / descente de la broche

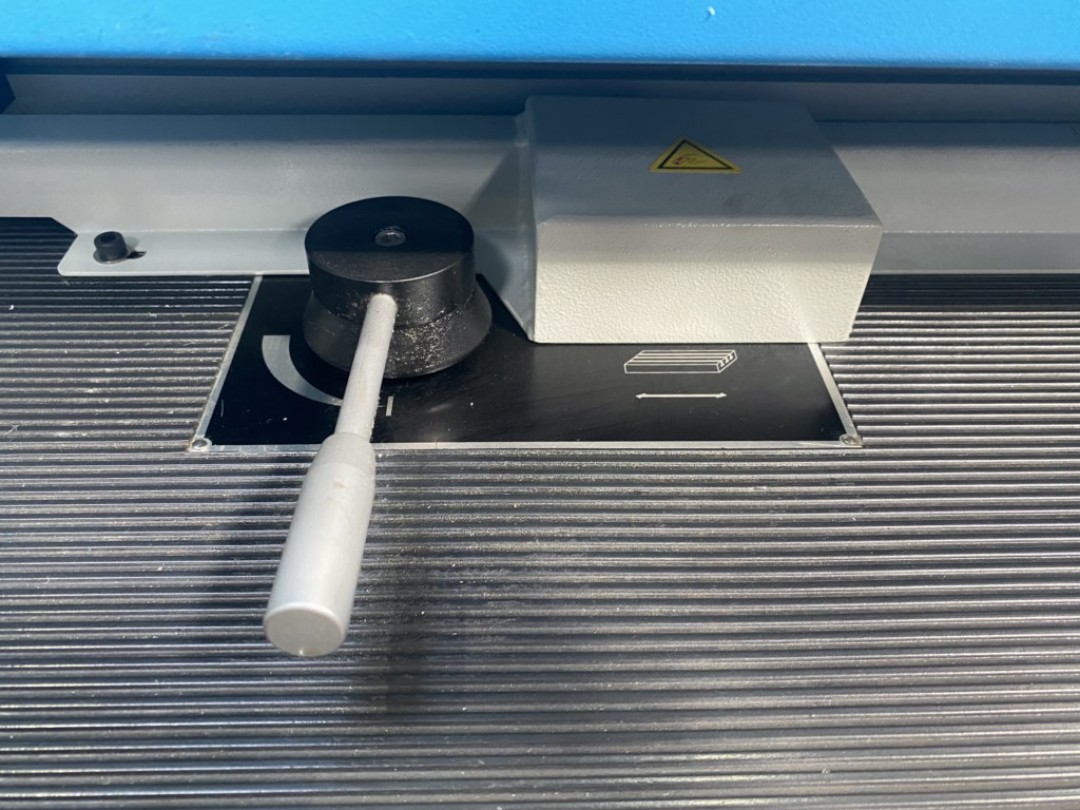

  • L'axe Longituninale (X) est entrainé par un vérin hydraulique qui assure le balayage (vitesse variable) La table repose sur une double glissière en vé et prismatique, recouverte de thurcite type B pour un meilleur coefficient de frottement et un revenversement doux et progressif, meme à pleine vitesse

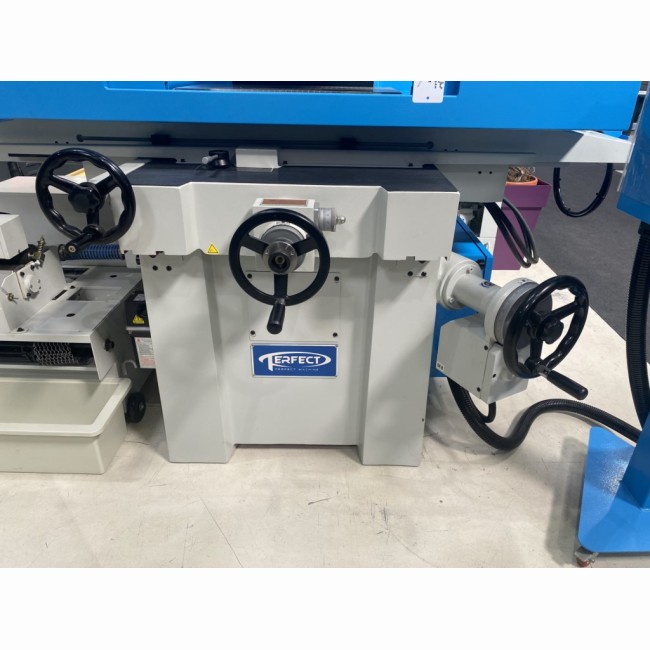

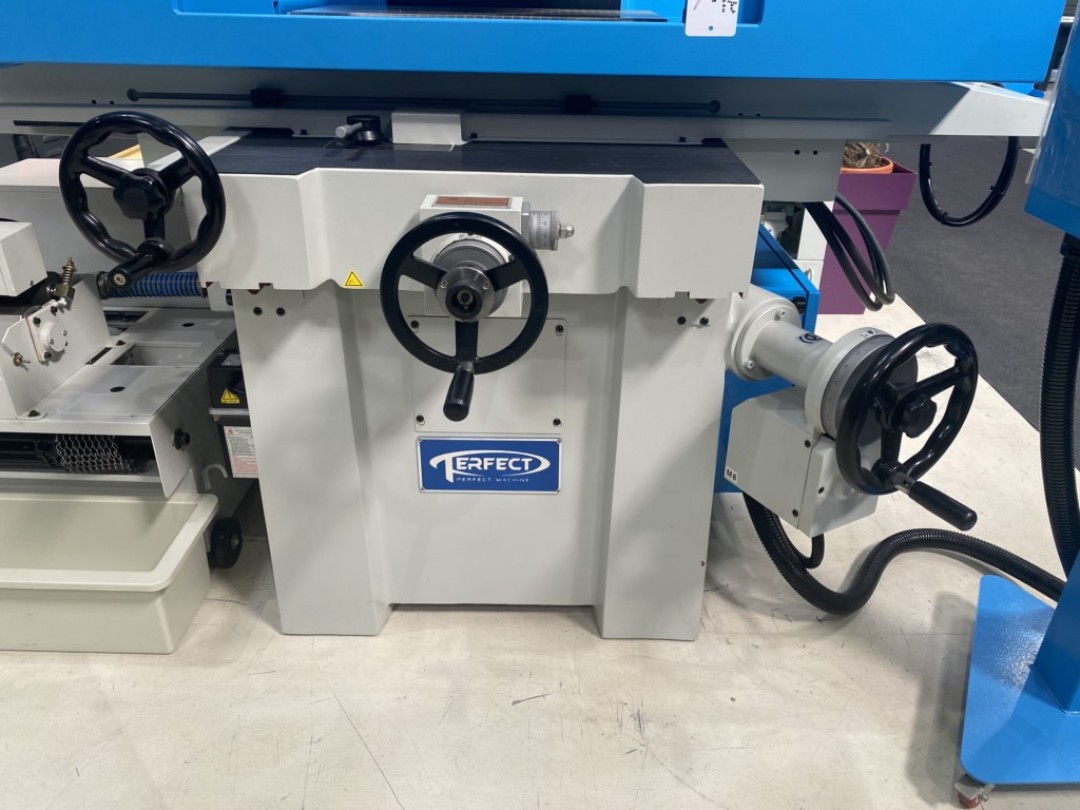

  • L'axe transversal (Z) est entrainé par un servomoteur couplé à une vis à billes. Le chariot repose également sur une double glissière en vé et prismatique, recouverte de thurcite type B
  • L'axe transversal (Y) qui supporte la broche porte meule se déplace au moyen d'une vis à billes couplée à un servomoteur. Le guidage est également de type prismatique sur cet axe

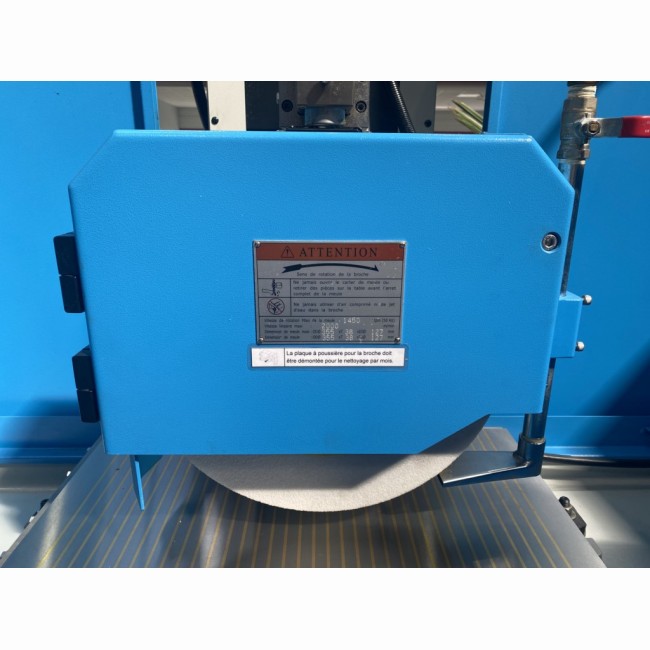

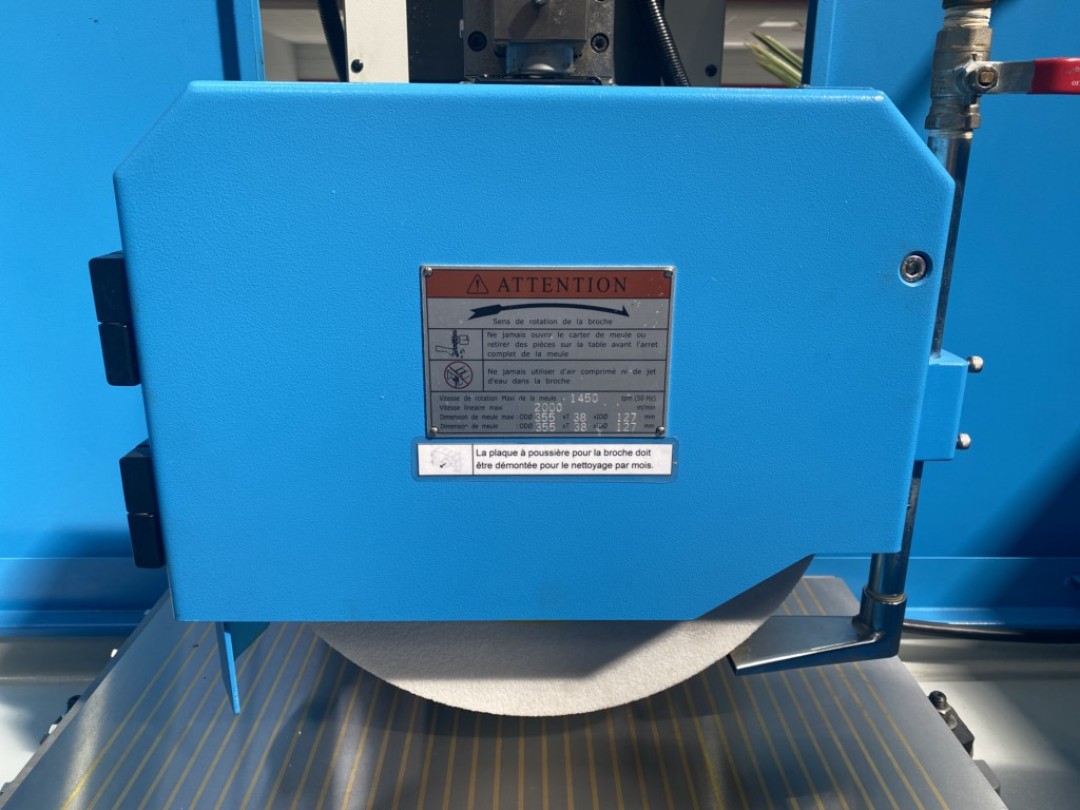

  • La broche porte meule est montée en salle blanche avec des roulements à contacts obliques de précision précontraints classe P4, assurant une précision de circularité de 2µm . La cartouche de broche est totalement hermétique et lubrifiée pour une grande durée d'utilisation

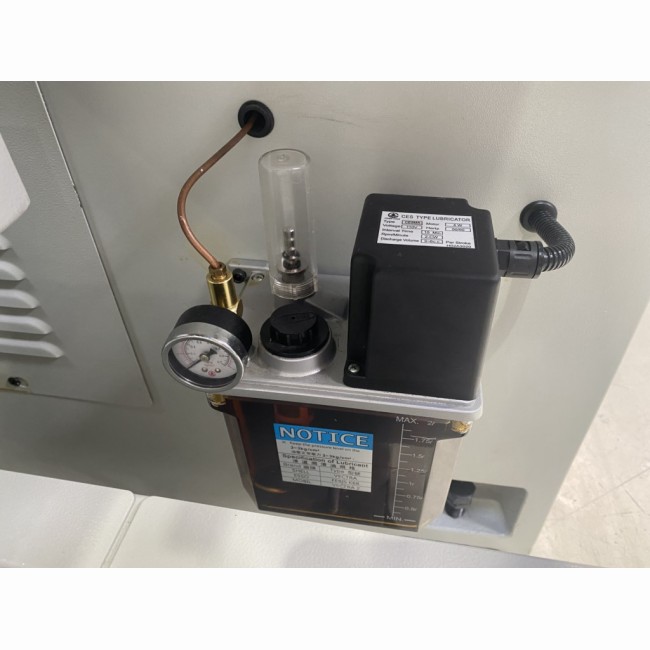

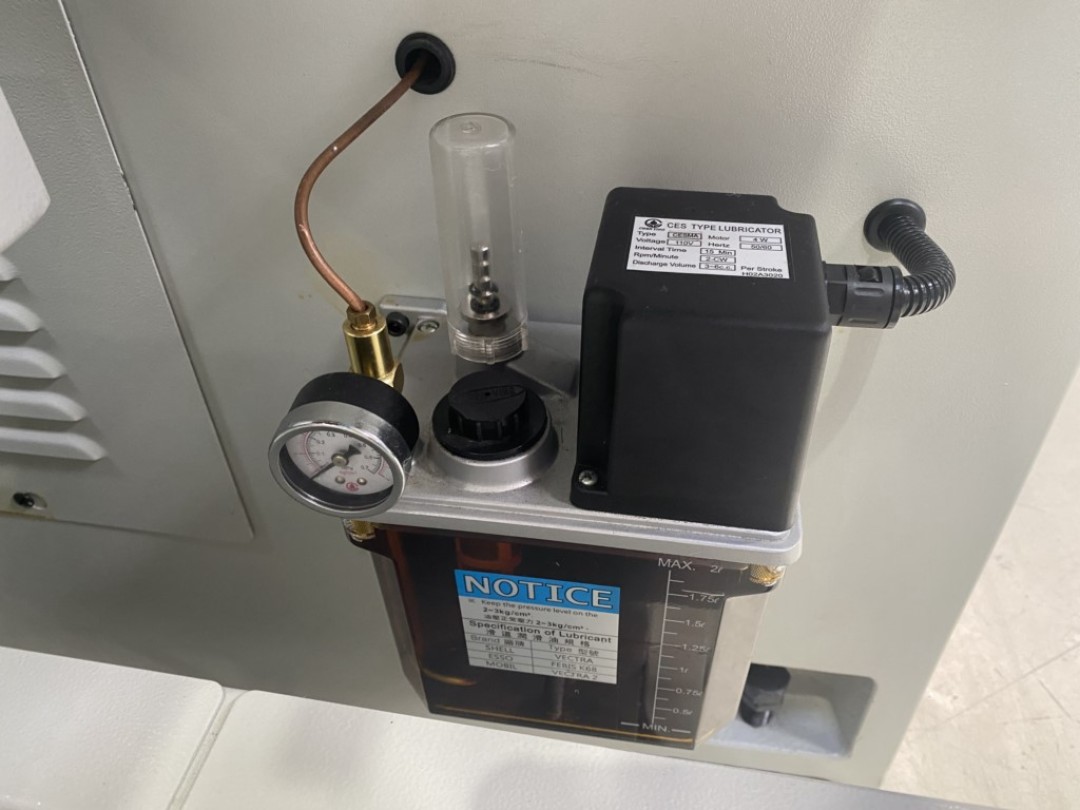

  • Le graissage des axes linéaires est centralisé et automatique

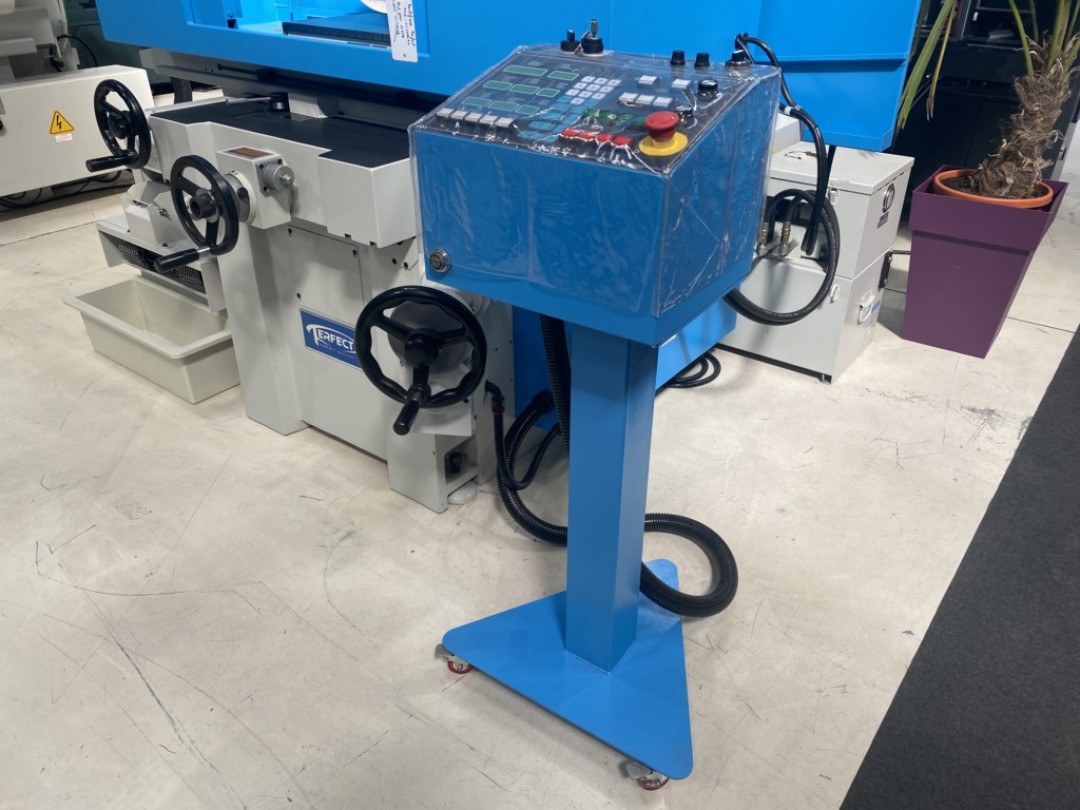

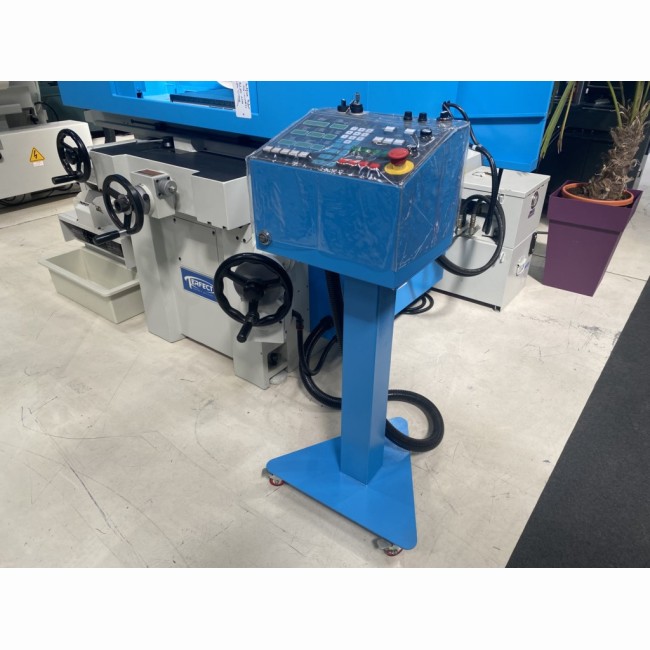

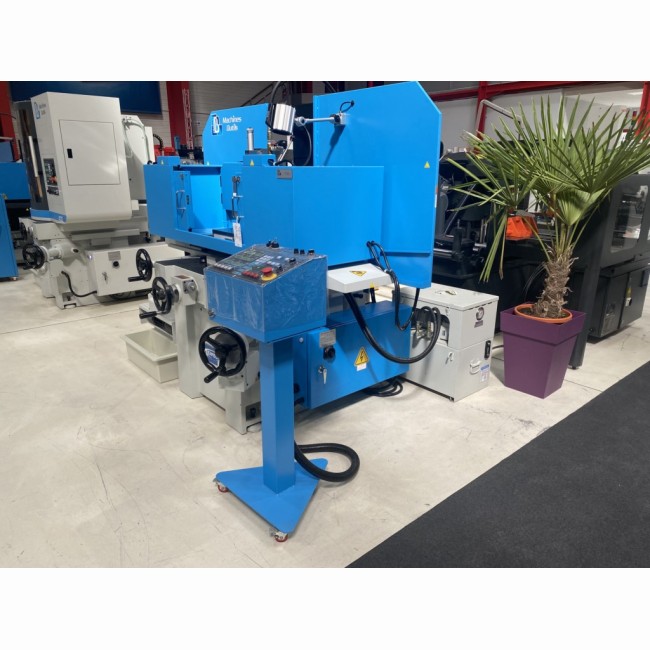

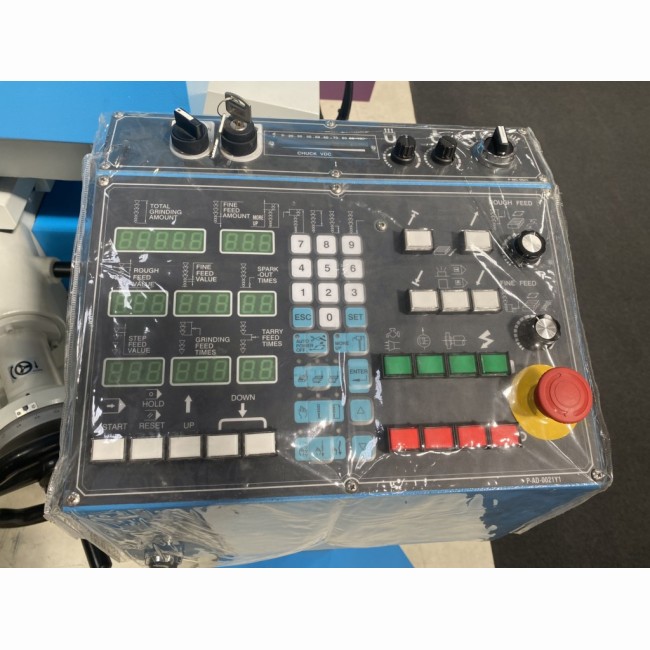

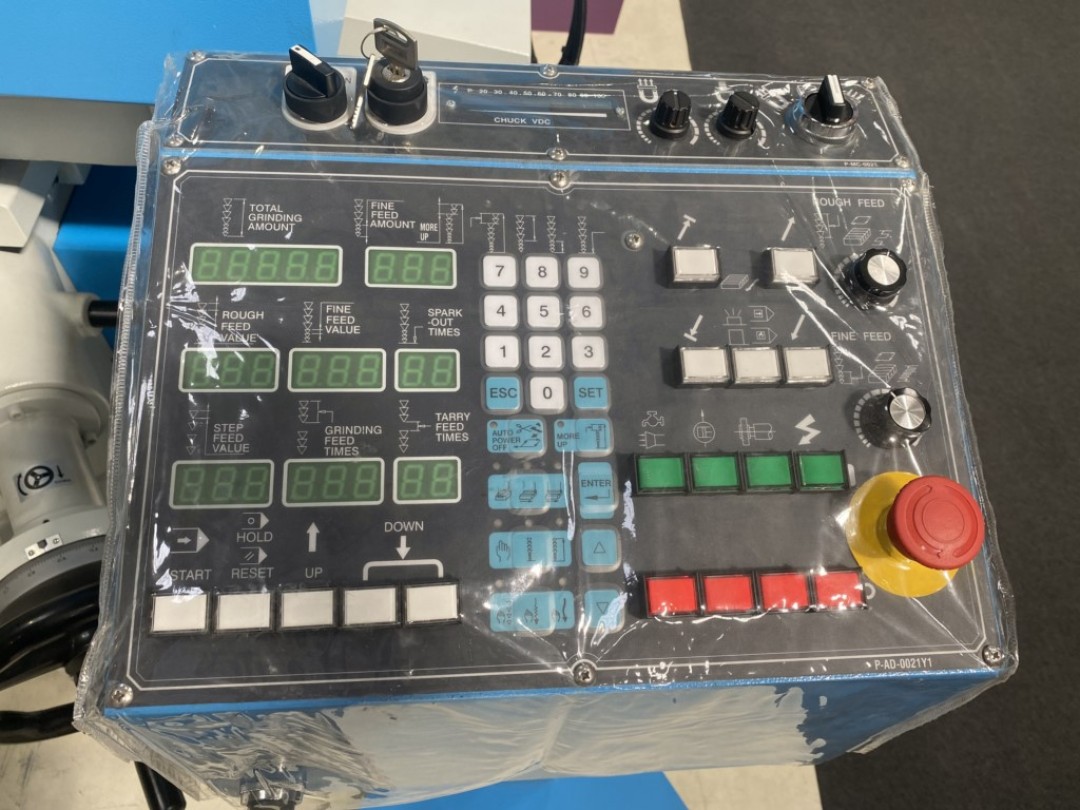

  • Le pupitre de commande concentre l'ensemble des fonctionnalités, boutons et voyants de pilotage de la machine. Ce dernier est mobile pour une orientation et position de travail adaptée à chaque utilisateur

Cette machine est pourvue en standard de :

  • Une meule vitrifiée
  • Un flasque porte meule
  • Un exctracteur
  • Un arbre d'équilibrage
  • Un banc d'equilibrage
  • Un diamanteur à monter sur la table
  • Patins fonte de mise à niveau machine
  • Boite à outils
  • Lampe d'éclairage de la zone de travail
  • Cartérisation semi fermée + carter arriere (obligatoire pour les normes CE)

Pour améliorer la productivité de cette machine, nous l'avons équipé de

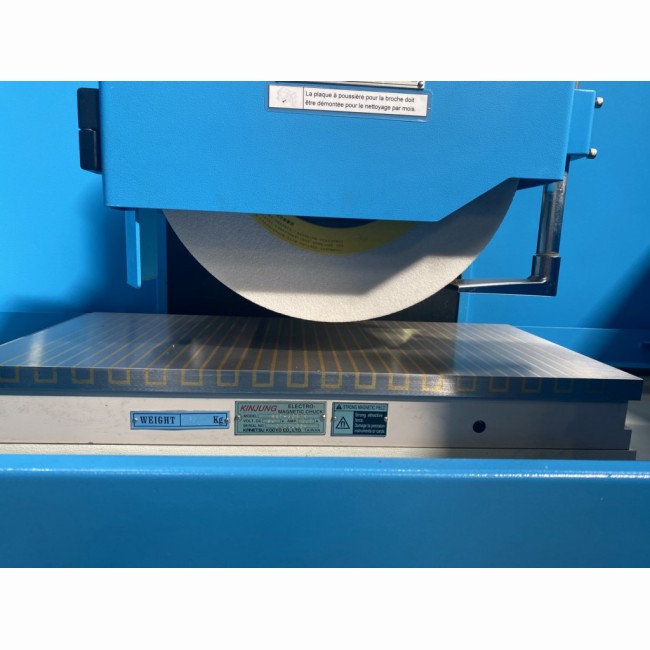

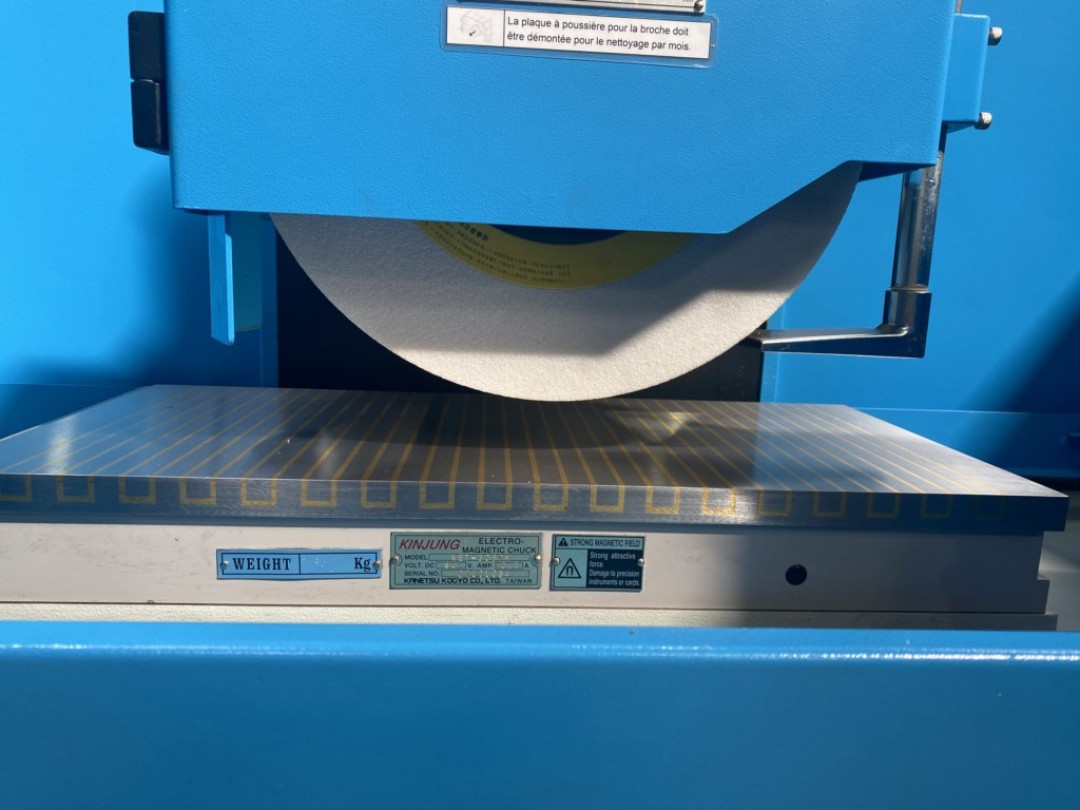

  • Plateau  éléctromagnétique à pas standard avec affichage de la puissance sur le pupitre
  • Demagnetiseur automatique

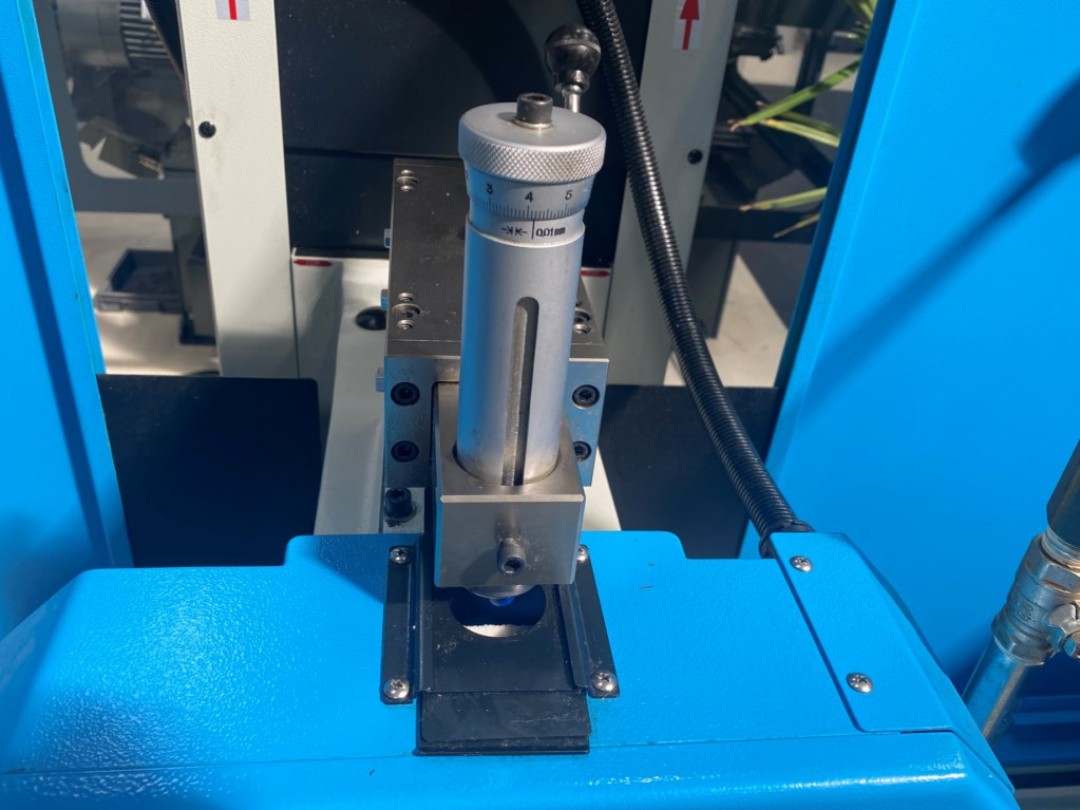

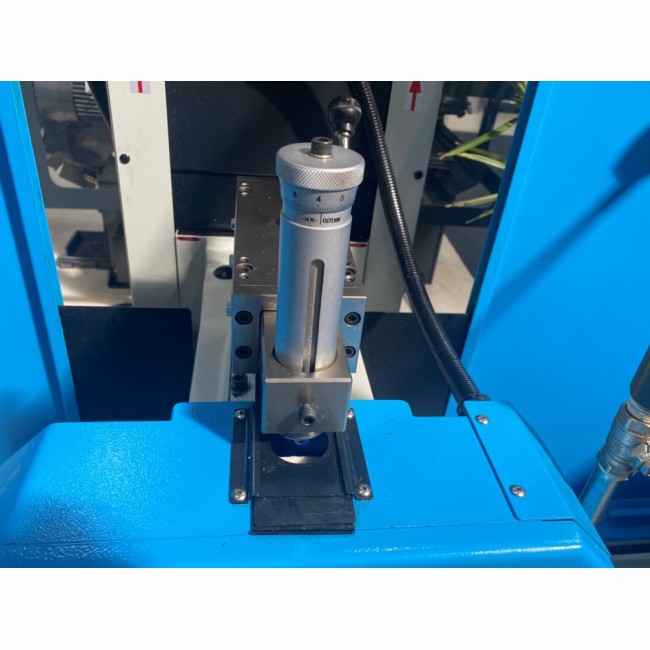

  • Dressage de meule parallèle manuel (monté sur la meule)

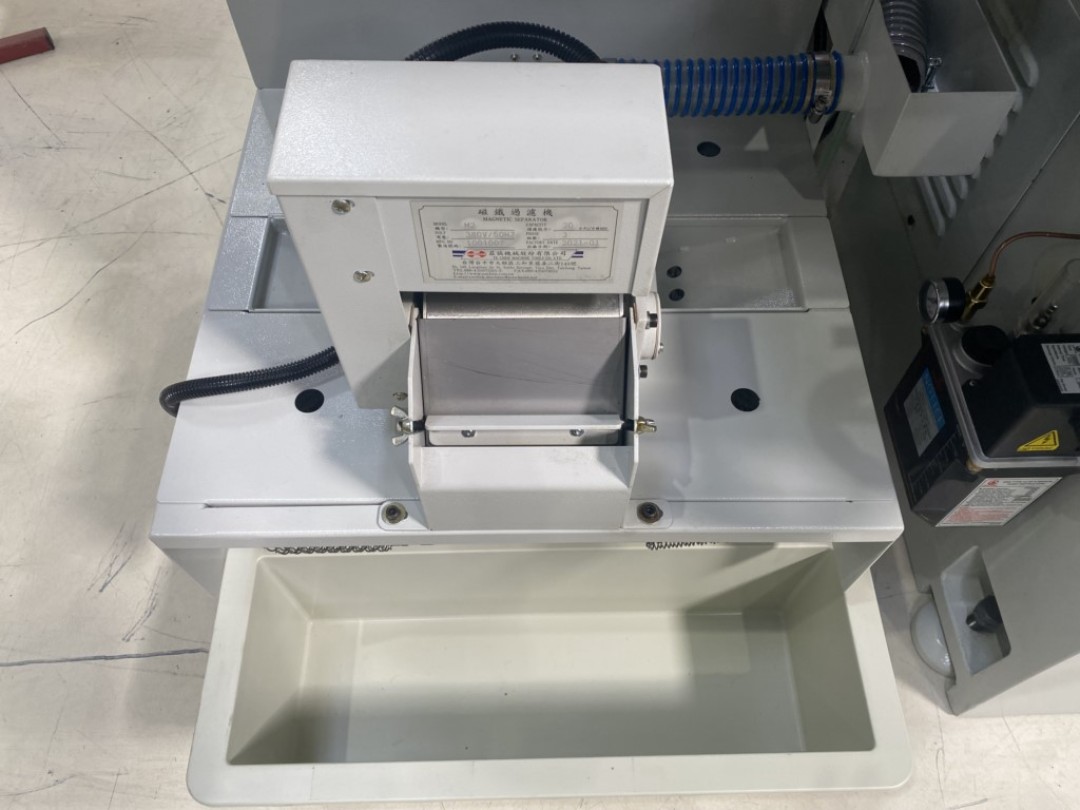

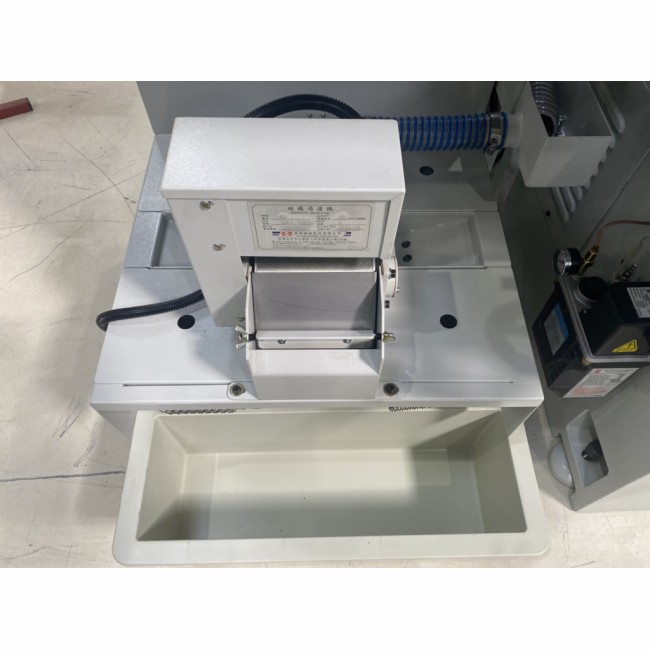

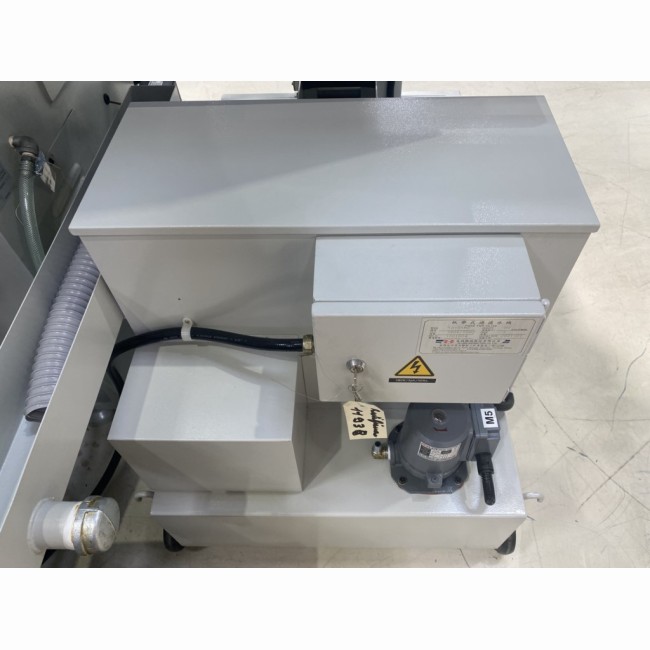

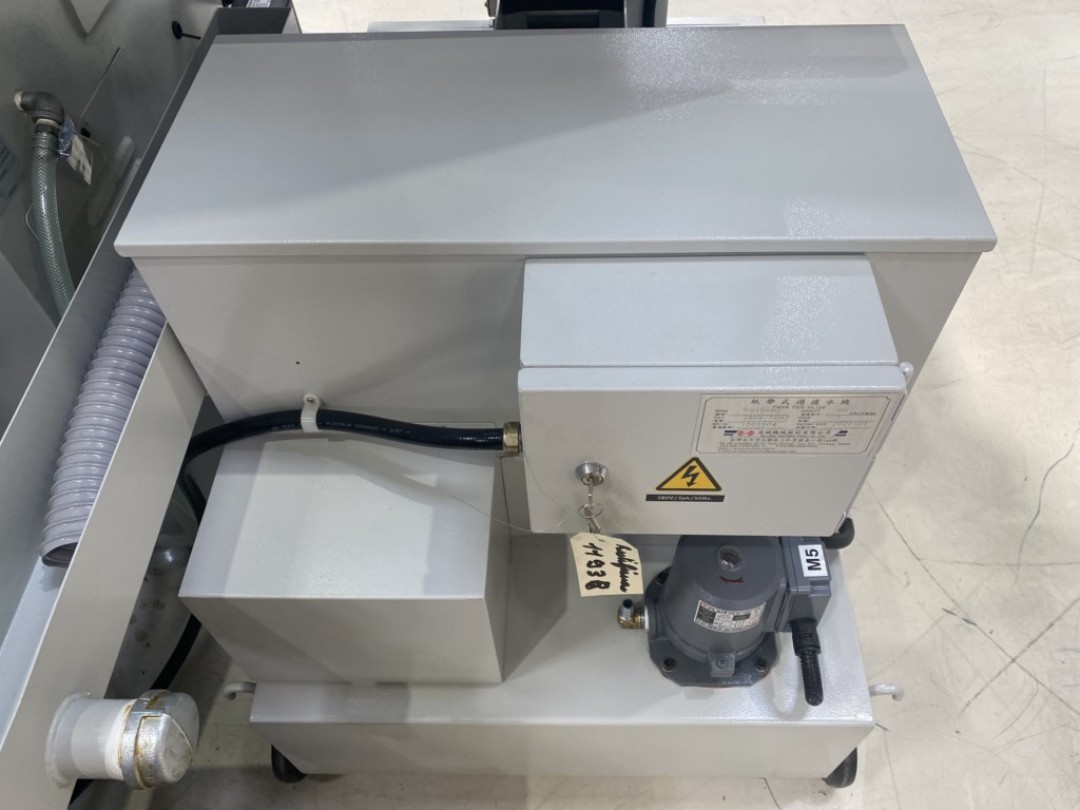

  • Bac d'arrosage avec pompe + séparateur magnétique + une filtration papier. Cela permet de garantir un traitement idéal du liquide de coupe et ainsi ne pas encrasser la meule et obtenir une meilleure qualité de rectification

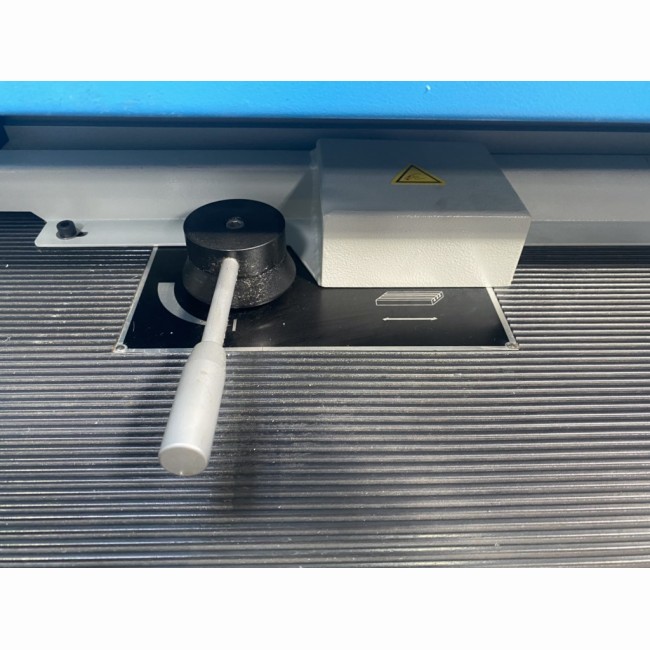

  • réglage automatique de la course transversale
  • Avance micrométrique sur le transversal et le vertical
  • Prise de passer automatique sur le vertical (AD5)
  • Moteur de montée / baisse rapide

Caractéristiques techniques

PFG-CL 3060 AH
Course longitudinale X (mm)600
Course transversale Y (mm)300
Surface de la table (mm)300 x 600
Dimension du plateau magnétique300 x 600
Passage entre table / axe meule (mm)500
Dimension de la meule (mm)355 x 38 x 127
Vitesse de rotation de la meule (frequence 50Hz) (tr/min)1450 / 1750
Vitesse d’avance transversale (mm/s)0,5 à 20
Vitesse d’avance longitudinale (mm/s)5 à 25
Puissance moteur de broche (cv)5
Encombrements (mm)2630 x 1550 x 1800
poids (kg)1700

Equipements

PFG-CL 3060 AH
Plateau électromagnétique 300 x 600mm
Demagnetiseur 5A
Filtration papier avec séparateur magnétique et arrosage
Dressage de meule manuel monté sur la meule
Reglage automatique de la course transversale
Avance micrométrique sur le transversal
Prise de passe automatique sur le vertical (AD5) avec avance micrometrique et moteur de montée / baisse rapide
x1 flasque porte meule supplementaire
Pupitre de commande séparé sur roulette
