PERFECT - CANTILEVER (1500x800 à 2000x1000mm)

Désignation : CANTILEVER (1500x800 à 2000x1000mm)

Référence DMO :

Marque : PERFECT

Neuf

Sur commande

DESCRIPTIF

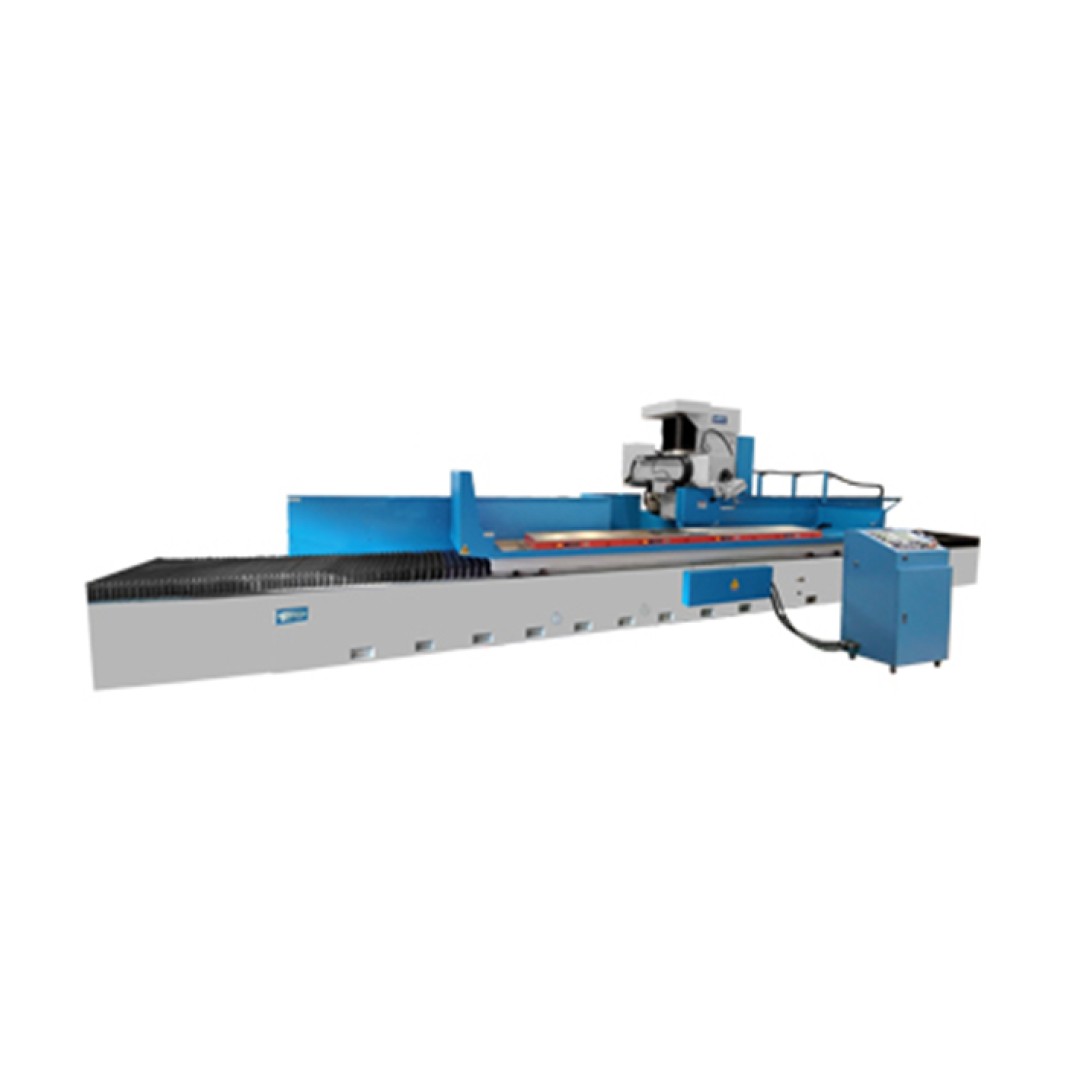

Gamme de rectifieuses planes à bélier Perfect Type CANTILEVER

Avec leur table allant de 1500x800 mm à 4000x1000 mm, cette gamme de rectifieuses possède la prise de passe automatique en standard offrant des coûts de production littéralement diminués tout en permettant une extrème polyvalence. Conçues pour rectifier de lourdes pièces aux grandes dimmensions, la gamme CANTILEVER de PERFECT est équipée de :

Une structure optimisée, en fonte stabilisée pour garantir une une grande rigidité et précision. L'axe Y positionné sur un bélier offre une importante stabilité et dimune les vibrations pendant l'usinage
Les parties structurelles telles que la base et la table sont conçues avec une double paroi, combinées et mécaniquement renforcées par des nervures pour une rigidité et une stabilité optimales.
les axes X et Z sont trempés et revetus de turcite B permettant des déplacements réguliers et durables
Une broche de grande précision montée sur des roulements anglaires P4, ce qui assure une précision de 2 microns. Le cartouche de broche est entierement lubrifié pour améliorer la tenue dans le temps et la grande précision de rectfication
Des vis a billes sur les axes transversal et vertical
Vitesse de table variable : La vitesse est controlée par une vanne hydraulique proportionnelle, permettant de régler la vitesse d'avance de la table en fonction du type de pièce à rectifier. Facilite et dynamise l'utilisation de la machine.
Un dispositif de prise de passe automatique sur le vertical (AD5), rendant la rectifieuse entièrement automatique sur les axes : longitudinal, transversal et vertical
Une manivelle électronique déportée pour le pilotage de l'axe vertical

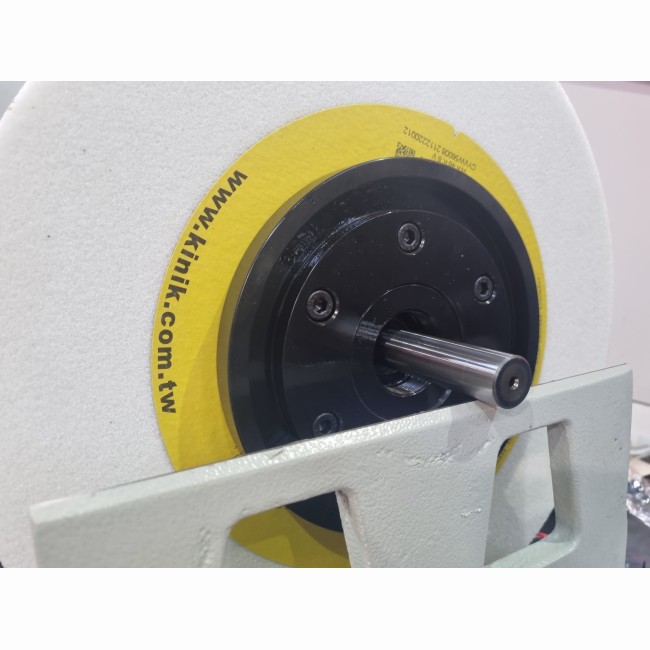

Une flasque porte meule avec une meule et un dispositif d'équilibrage manuel
Graissage automatique de toutes les parties mécaniques des rectifieuses
Permet l'usinage de pîèces lourdes allant de 2000 à 5500 kg.

En plus des equipements de série, la gamme de rectifieuses planes PERFECT PFG-AHD peut être élargie grâce à de nombreuses options supplémentaires :

Un plateau éléctromagnétque d'une dimension de 800 x 1500 mm à 1000 x 4000mm
Un démagnétiseur 20A pour supprimer le magnétisme résiduel de la pièce après rectification
Un système d'arrosage avec une filtration papier et un sépareteur magnétique. Cette double filtration permet d'améliorer la qualité de rectification
Une lampe halogène éclairant la zone de travail
Un variteur de broche
Allongement de la distance maxi entre l'axe de la broche et la table de 800 à 1000 mm et de 700 à 900 mm (Pour les PFG80400-100400AHD)

Et bien plus encore...

Caractéristiques techniques

	PFG-80150AHD	PFG-100400AHD	PFG-80300AHD	PFG-80400AHD	PFG-100150AHD	PFG-100200AHD
Surface de la table (mm)	800 x 1500	1000 x 4000	800 x 3000	800 x 4000	1000 x 1500	1000 x 2000
Surface couverte par la meule (mm)	800 x 1500	1000 x 4000	800 x 3000	800 x 4000	1000 x 1500	1000 x 2000
Type de plateau	Electromagnétique (Opt)	Electromagnétique (Opt)	Electromagnétique (Opt)	Electromagnétique (Opt)	Electromagnétique (Opt)	Electromagnétique (Opt)
Démagnétiseur (A)	20	20	20	20	20	20
Distance maxi entre axe broche / table (mm)	800 (Option 1000)	700 (Option 900)	800 (Option 1000)	700 (Option 900)	800 (Option 1000)	800 (Option 1000)
Vitesse de déplacement de la table (m/min)	5 à 25	5 à 25	5 à 25	5 à 25	5 à 25	5 à 25
Type de glissières longitudinales	V & V	V & V	V & V	V & V	V & V	V & V
Incrément transversal automatique (mm)	0.1~15	0.1~15	0.1~15	0.1~15	0.1~15	0.1~15
Vitesse d'avance rapide transversale (mm/min)	1500	1500	1500	1500	1500	1500
Déplacement transversal avec la manivelle (mm/tour ; mm/graduation)	5 / 0.02	5 / 0.02	5 / 0.02	5 / 0.02	5 / 0.02	5 / 0.02
Vitesse d'avance rapide verticale (mm/min)	225	225	225	225	225	225
Déplacement vertical avec la manivelle (mm/tr ; mm/graduation)	0.1 / 0.001	0.1 / 0.001	0.1 / 0.001	0.1 / 0.001	0.1 / 0.001	0.1 / 0.001
Avance verticale en prise de passe automatique (mm/temps)	0,001 ~ 0,999	0,001 ~ 0,999	0,001 ~ 0,999	0,001 ~ 0,999	0,001 ~ 0,999	0,001 ~ 0,999
Moteur de broche (Cv)	10 (Option 15)	10 (Option 15)	10 (Option 15)	10 (Option 15)	10 (Option 15)	10 (Option 15)
Moteur du groupe hydraulique (Cv)	7.5	15	10	15	7.5	10
Moteur de prise de passe automatique transversale (Cv)	0.2	0.2	0.2	0.2	0.2	0.2
Moteur d'avance rapide vertical (Cv)	1.4 servomoteur AC	1.4 servomoteur AC	1.4 servomoteur AC	1.4 servomoteur AC	1.4 servomoteur AC	1.4 servomoteur AC
Moteur pompe d'arrosage (Cv)	0.5 (Option)	0.5 (Option)	0.5 (Option)	0.5 (Option)	0.5 (Option)	0.5 (Option)
Vitesse de rotation de la meule (tr/min)	1450	1450	1450	1450	1450	1450
Dimension de la meule (mm)	405 x 50 x 127	405 x 75 x 203	405 x 50 x 127	405 x 75 x 203	405 x 50 x 127	405 x 50 x 127
Poids net (kg)	12800	21300	17300	20300	13800	15300
Poids net emballé (kg)	13800	22800	17800	21800	14800	16500
Encombrement (L x l x h) (mm)	5160 x 2400 x 2555	10660 x 2660 x 2555	8460 x 2400 x 2555	10660 x 2400 x 2555	5160 x 2660 x 2555	6260 x 2660 x 2555

	PFG-80200AHD	PFG-100300AHD
Surface de la table (mm)	800 x 2000	1000 x 3000
Surface couverte par la meule (mm)	800 x 2000	1000 x 3000
Type de plateau	Electromagnétique (Opt)	Electromagnétique (Opt)
Démagnétiseur (A)	20	20
Distance maxi entre axe broche / table (mm)	800 (Option 1000)	800 (Option 1000)
Vitesse de déplacement de la table (m/min)	5 à 25	5 à 25
Type de glissières longitudinales	V & V	V & V
Incrément transversal automatique (mm)	0.1~15	0.1~15
Vitesse d'avance rapide transversale (mm/min)	1500	1500
Déplacement transversal avec la manivelle (mm/tour ; mm/graduation)	5 / 0.02	5 / 0.02
Vitesse d'avance rapide verticale (mm/min)	225	225
Déplacement vertical avec la manivelle (mm/tr ; mm/graduation)	0.1 / 0.001	0.1 / 0.001
Avance verticale en prise de passe automatique (mm/temps)	0,001 ~ 0,999	0,001 ~ 0,999
Moteur de broche (Cv)	10 (Option 15)	10 (Option 15)
Moteur du groupe hydraulique (Cv)	10	10
Moteur de prise de passe automatique transversale (Cv)	0.2	0.2
Moteur d'avance rapide vertical (Cv)	1.4 servomoteur AC	1.4 servomoteur AC
Moteur pompe d'arrosage (Cv)	0.5 (Option)	0.5 (Option)
Vitesse de rotation de la meule (tr/min)	1450	1450
Dimension de la meule (mm)	405 x 50 x 127	405 x 50 x 127
Poids net (kg)	14300	18800
Poids net emballé (kg)	15500	19800
Encombrement (L x l x h) (mm)	6260 x 2400 x 2555	8460 x 2660 x 2555
