PERFECT - PFG2045AH - 14199

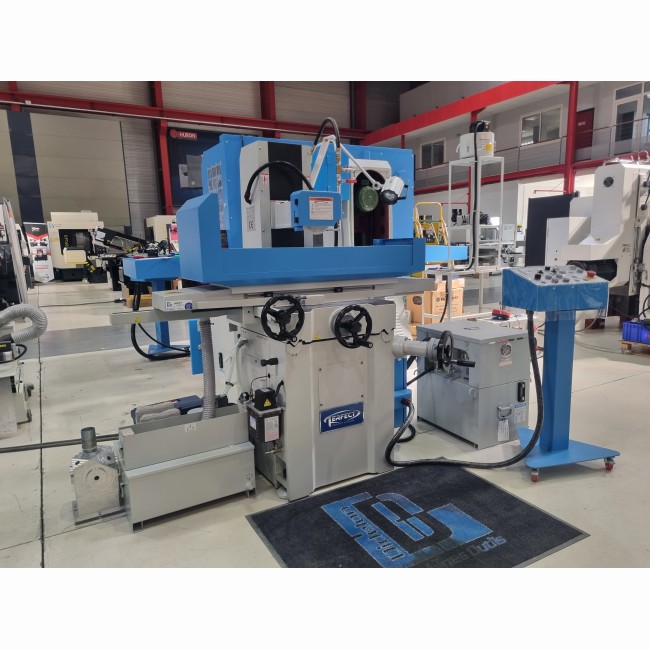

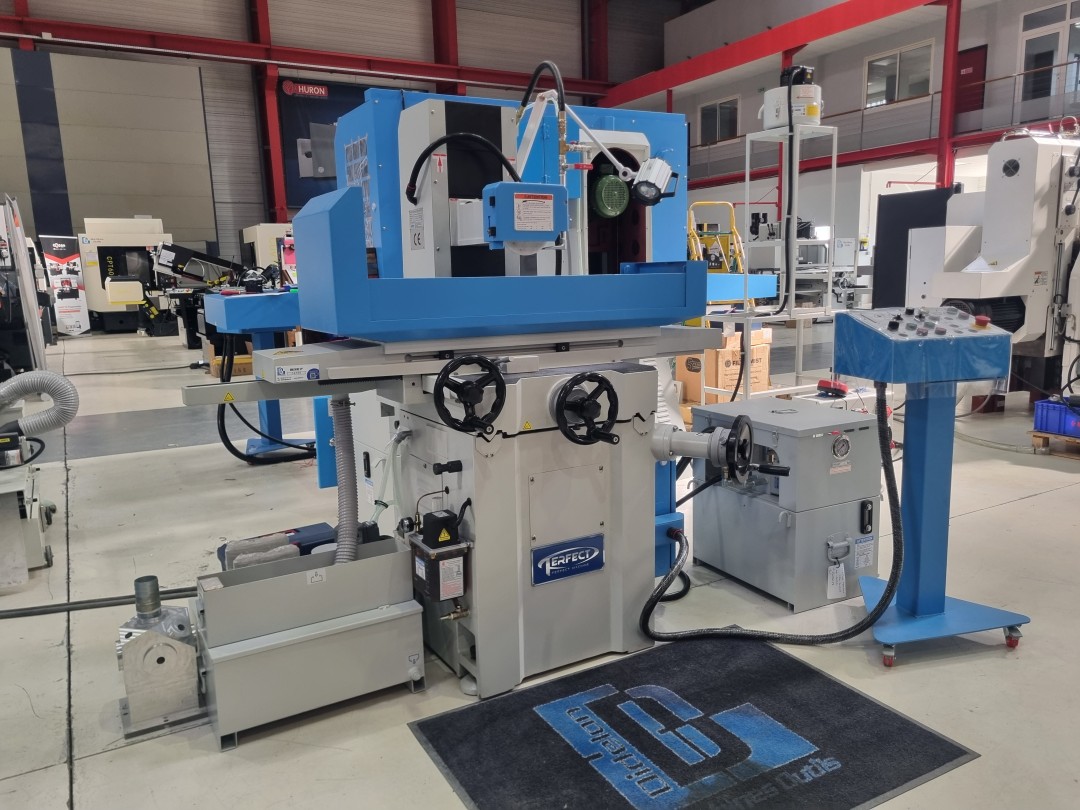

Rectifieuse planes col de cygne à meule tangentielle neuve PERFECT type PFG 2045AH

Cette machine est adaptée pour la rectification de précision pour les pièces de surface plane et de profil d'une surface de 200x450 maximum

Avec ses 2 axes automatiques, cette machine saura répondre à vos attentes les plus précises.

La gamme de machine à col de cygne se caractérise par

• Une structure mécanique en bâti fonte de grande qualité. L'ensemble des élements sont en fonte stablisée durant de longs mois afin de libérer les contraines mécaniques de fonderie, ce qui assure une grande stabilité et précision aux machines. La conception aboutie et validée par la méthode des éléments finis garantit une répartition idéale des masses et un nervurage idéal. Sur les machines col de cygne, le bâti supporte le chariot qui se déplace en longitudinal et en transversal. Le mouvement vertical est assuré par la montée / descente de la broche
• L'axe Longituninale (X) est entrainé par un vérin hydraulique qui assure le balayage (vitesse variable) La table repose sur une double glissière en vé et prismatique, recouverte de thurcite type B pour un meilleur coefficient de frottement et un revenversement doux et progressif, meme à pleine vitesse
• L'axe transversal (Z) est entrainé par un servomoteur couplé à une vis à billes. Le chariot repose également sur une double glissière en vé et prismatique, recouverte de thurcite type B
• L'axe transversal (Y) qui supporte la broche porte meule se déplace au moyen d'une vis à billes couplée à un servomoteur. Le guidage est également de type prismatique sur cet axe

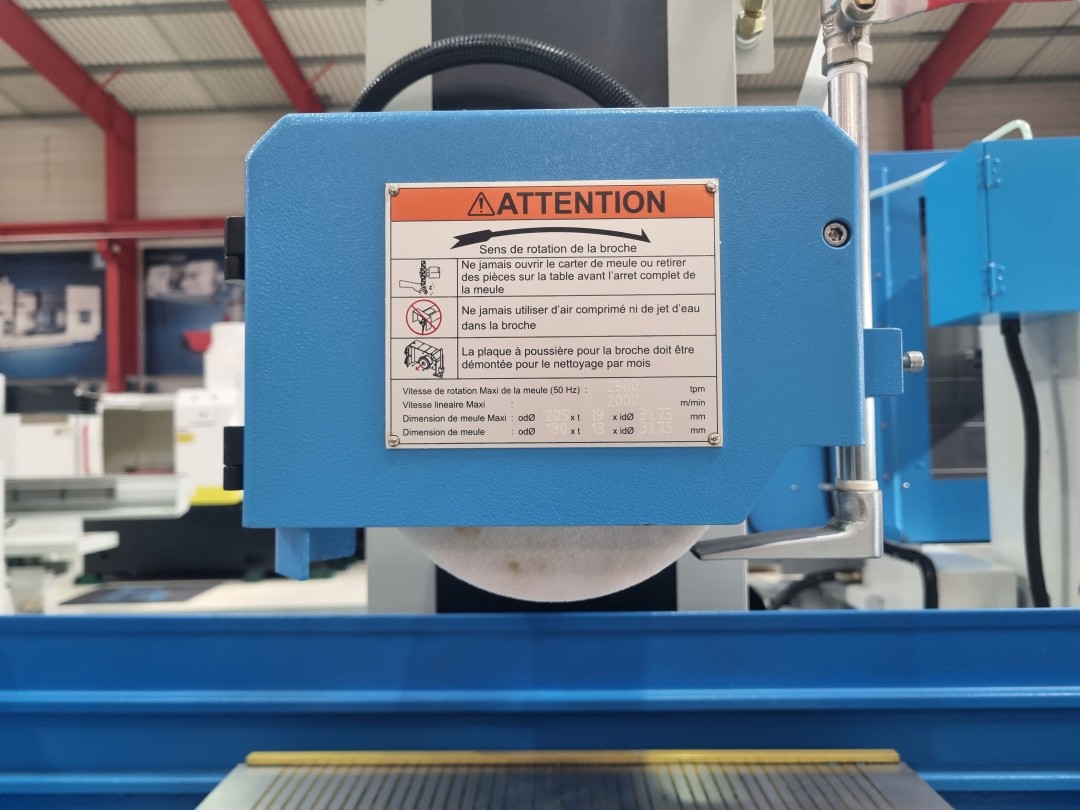

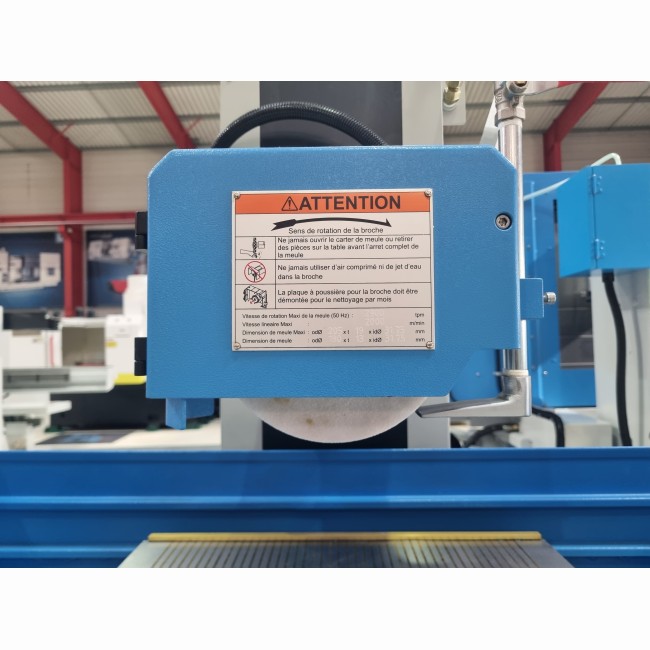

• La broche porte meule est montée en salle blanche avec des roulements à contacts obliques de précision précontraints classe P4, assurant une précision de circularité de 2µm . La cartouche de broche est totalement hermétique et lubrifiée pour une grande durée d'utilisation

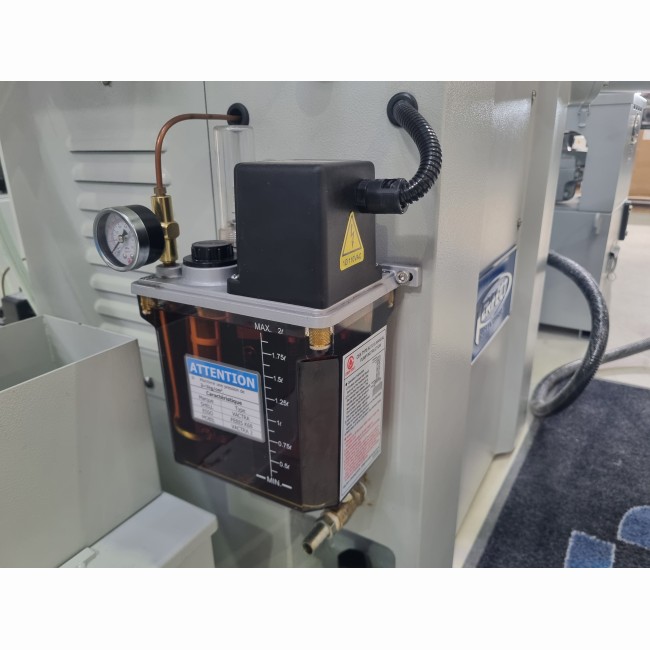

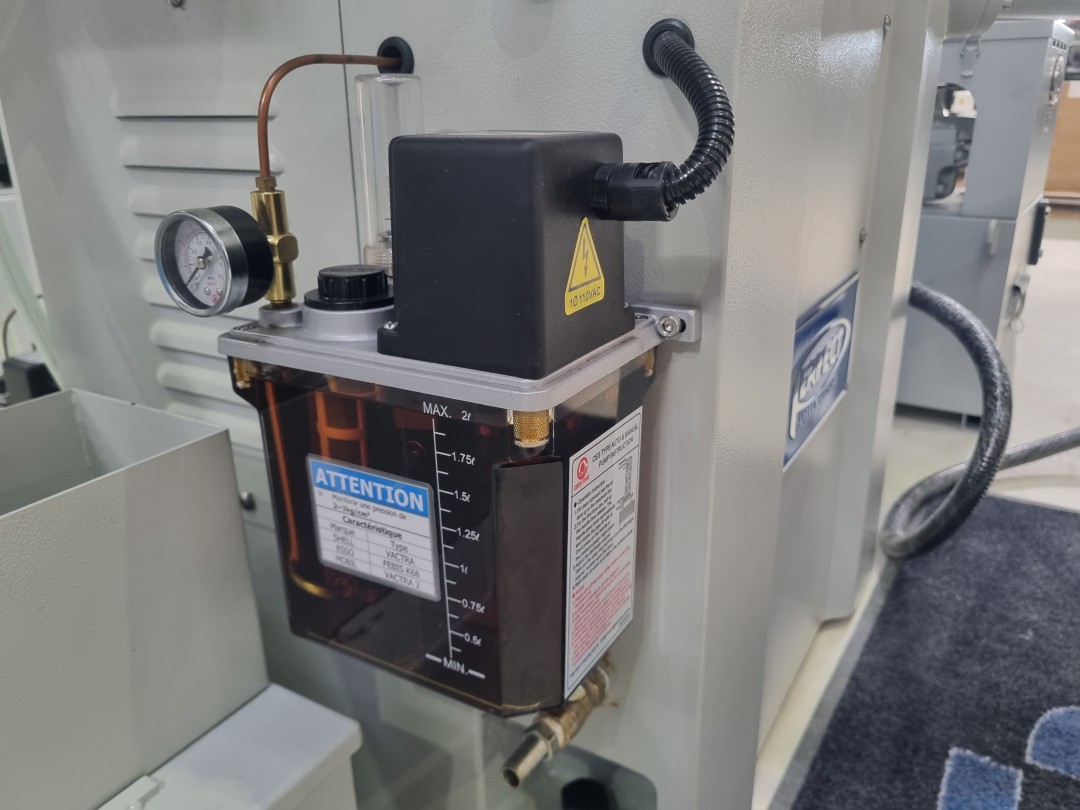

• Le graissage des axes linéaires est centralisé et automatique

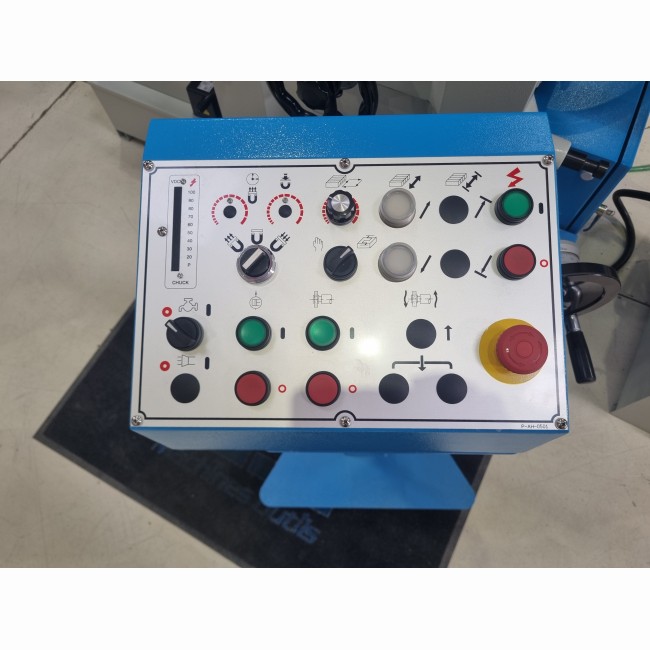

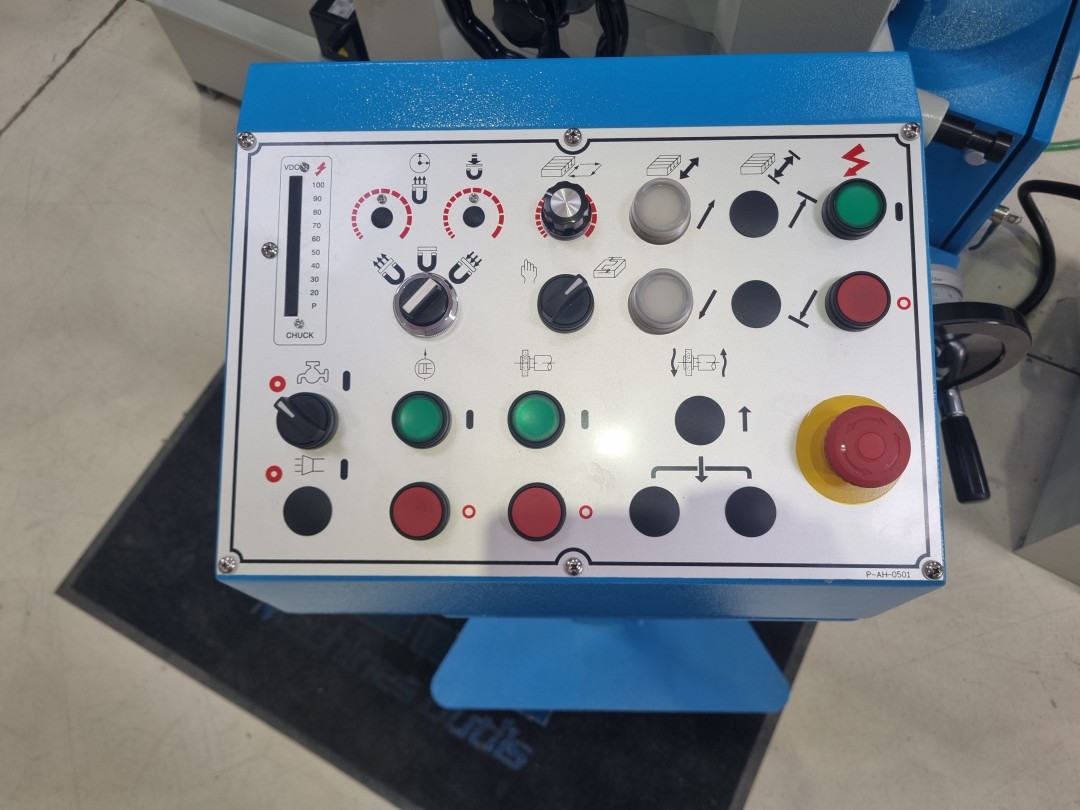

• Le pupitre de commande concentre l'ensemble des fonctionnalités, boutons et voyants de pilotage de la machine. Ce dernier est mobile pour une orientation et position de travail adaptée à chaque utilisateur

Ces machines sont pourvues en standard de :

• Une meule vitrifiée
• Un flasque porte meule
• Un exctracteur
• Un arbre d'équilibrage
• Un banc d'equilibrage
• Un diamanteur à monter sur la table
• Patins fonte de mise à niveau machine
• Boite à outils
• Lampe d'éclairage de la zone de travail
• Cartérisation semi fermée (obligatoire pour les normes CE)

Pour améliorer la productivité de cette machine, nous l'avons équipé de

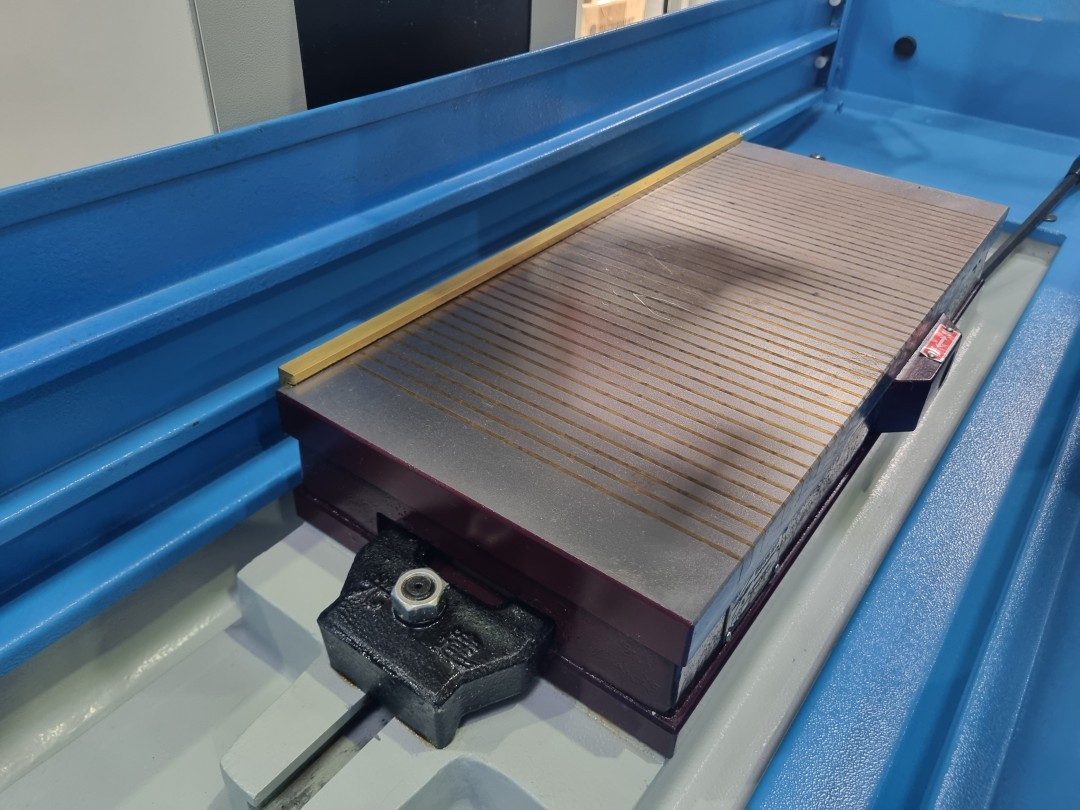

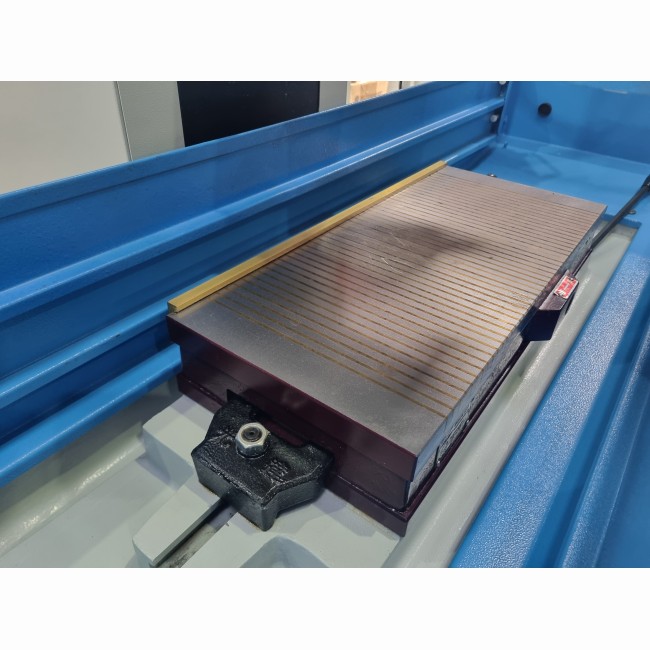

• Plateau magnétique 200 x 450mm
• Bac d'arrosage avec pompe
