Rectifieuse plane a col de cygne et meule tangentielle perfect avec un plateau de 300x600 mm.
La version AH est équipée de la prise de passe automatique sur le longitudnal et transversale.
Cette machine se caractérise par
- Une structure mécanique en bâti fonte de grande qualité. L'ensemble des élements sont en fonte stablisée durant de longs mois afin de libérer les contraines mécaniques de fonderie, ce qui assure une grande stabilité et précision aux machines. La conception aboutie et validée par la méthode des éléments finis garantit une répartition idéale des masses et un nervurage idéal. Sur les machines col de cygne, le bâti supporte le chariot qui se déplace en longitudinal et en transversal. Le mouvement vertical est assuré par la montée / descente de la broche
- L'axe Longituninale (X) est entrainé par un vérin hydraulique qui assure le balayage (vitesse variable) La table repose sur une double glissière en vé et prismatique, recouverte de thurcite type B pour un meilleur coefficient de frottement et un revenversement doux et progressif, meme à pleine vitesse
- L'axe transversal (Z) est entrainé par un servomoteur couplé à une vis à billes. Le chariot repose également sur une double glissière en vé et prismatique, recouverte de thurcite type B
- L'axe transversal (Y) qui supporte la broche porte meule se déplace au moyen d'une vis à billes couplée à un servomoteur. Le guidage est également de type prismatique sur cet axe
- La broche porte meule est montée en salle blanche avec des roulements à contacts obliques de précision précontraints classe P4, assurant une précision de circularité de 2µm . La cartouche de broche est totalement hermétique et lubrifiée pour une grande durée d'utilisation
- Le graissage des axes linéaires est centralisé et automatique

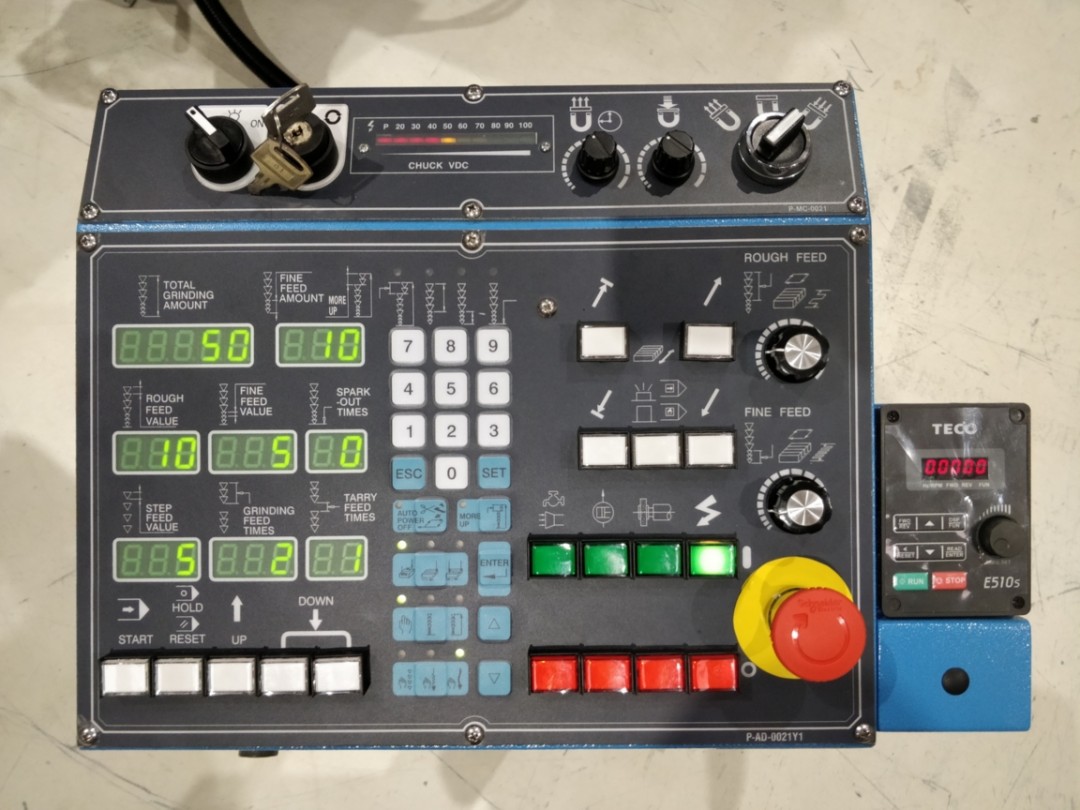

- Le pupitre de commande concentre l'ensemble des fonctionnalités, boutons et voyants de pilotage de la machine. Ce dernier est mobile pour une orientation et position de travail adaptée à chaque utilisateur
Cette machine est pourvue en standard de :
- Une meule vitrifiée
- Un flasque porte meule
- Un exctracteur
- Un arbre d'équilibrage
- Un banc d'equilibrage
- Un diamanteur à monter sur la table
- Patins fonte de mise à niveau machine
- Boite à outils
- Lampe d'éclairage de la zone de travail
- Cartérisation semi fermée (obligatoire pour les normes CE)
Pour améliorer la productivité de cette machine, nous l'avons équiper de
- Un plateau éléctromagnetique à pas fin + démagnetiseur 5A

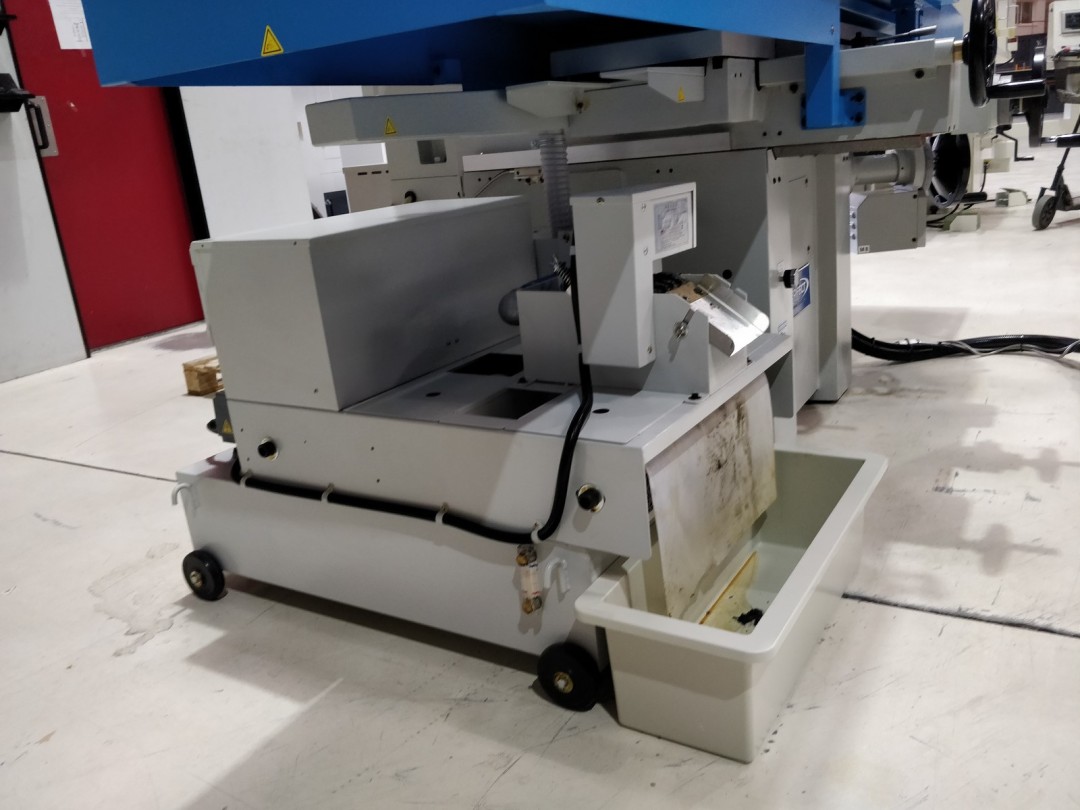

- Filtration papier avec arrosage (modèle PFA-20, moteur 1/8cv)
- Dressage de meule manuel monté au dessus de la meule (pour CL/DL3060)
- Réglage automatique de la course transversale depuis le pupitre pour modèle AH
- Prise de passe automatique sur le vertical type AD5 (inclut montée/baissée motorisée rapide + avance micrométrique sur le vertical)
- Une vis à bille sur le transversal
- Un variateur de vitesse pour la rotation de la meule
- Flasque porte meule supplémentaire (pour CL/DL3060)
- Cartérisation semi fermée (obligatoire pour norme CE)
