Désignation : Dispositif de toilage intérieur SWH A01
Référence DMO :
Marque : ARROW
Neuf
En stock

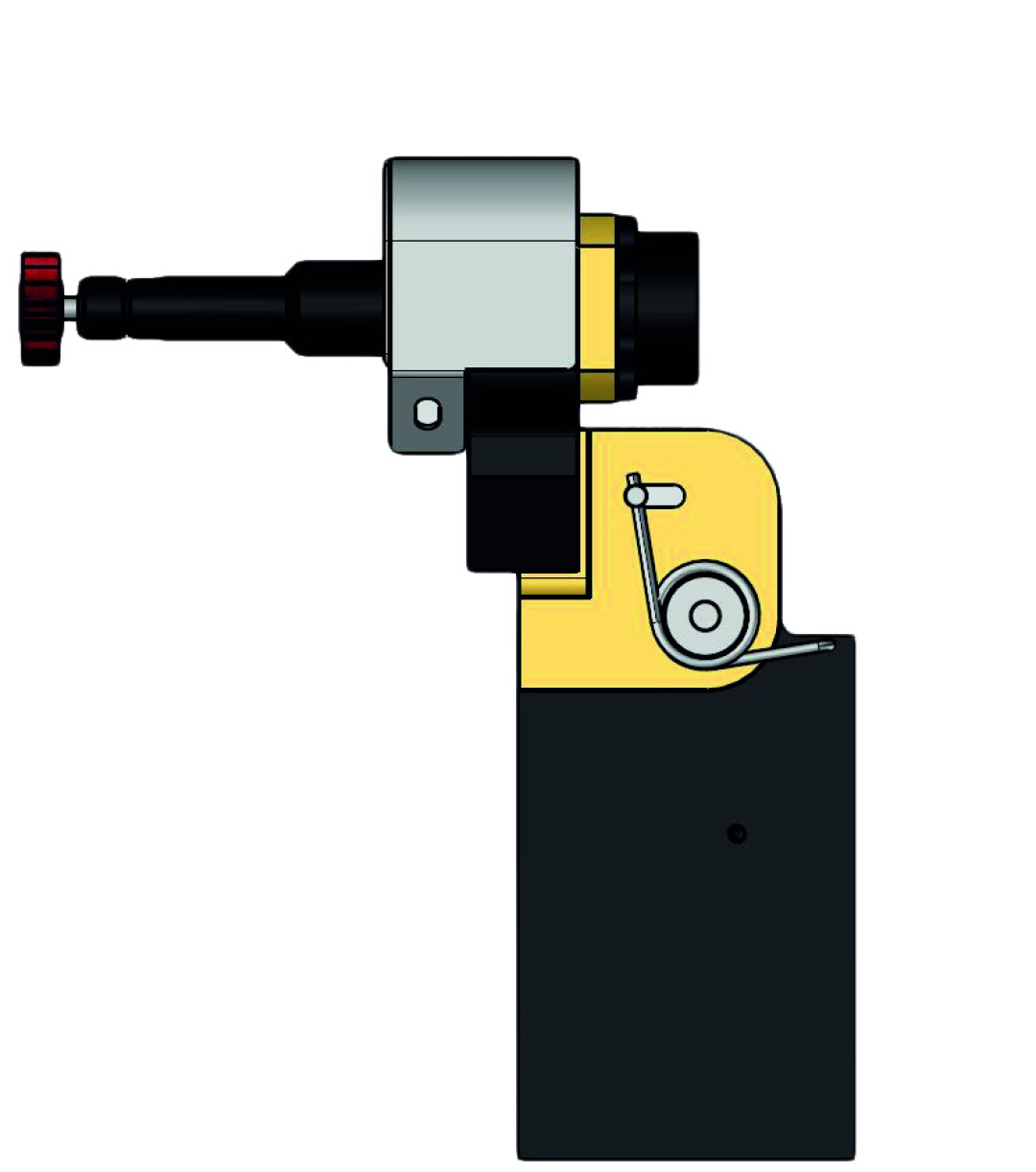

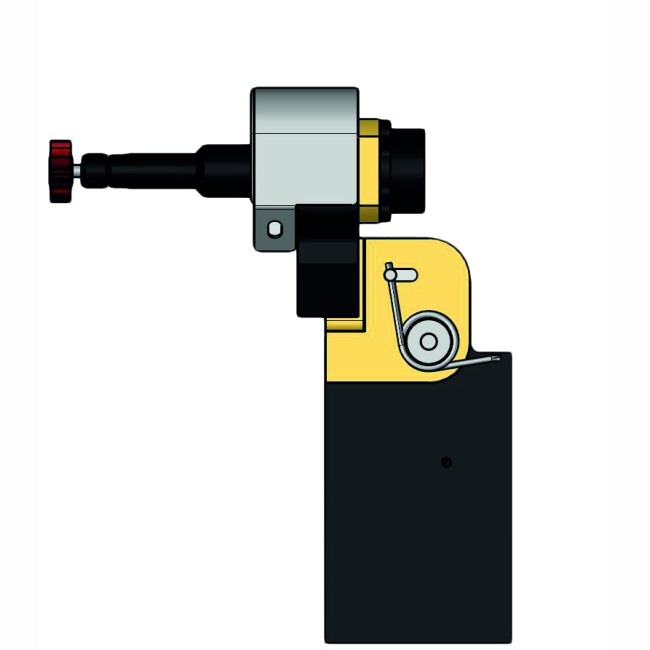

Dispositif de toilage intérieur pour tour, type SWH A01 :
Ce porte-outil permet le toilage et la rectification en tournage. Il permet d’effectuer des opérations à l’intérieur de pièces usinées en tournage sans l’usage direct des mains pour un maximum de sécurité. Ils sont conçus pour s’ajuster aux différents diamètres de pièces à toiler. L’objectif étant de vous faire bénéficier d’un état de surface et d’une précision incomparable.
Conçu conformément à la norme ISO 23125 6.2.1 p (interdiction d'utiliser les mains pour effectuer des travaux), Didelon machines-outils propose de nouveaux outils de tournage pour le toilage et la finition de barres sur tous types de tour.
Avec une rotation automatique des lamelles abrasives, ces outils remplacent les mouvements effectués manuellement par l'opérateur pour éviter toutes situations dangereuses.
Ce dispositif de toilage intérieur se caractérise par :
Grâce à l'effort de tension, les lamelles adhèrent et épousent la surface de la pièce
La rotation des lamelles est garantie par un système de coulissement automatique (Breveté) exploitant le mouvement de rotation de la pièce
L'instrument est équipé d'un porte-outil de 6 mm de diamètre.
Un choix de lamelles important selon le grain souhaité
Fourni avec : 2 lamelles abrasives pour le meulage intérieur et 1 plateau pour le toilage avant

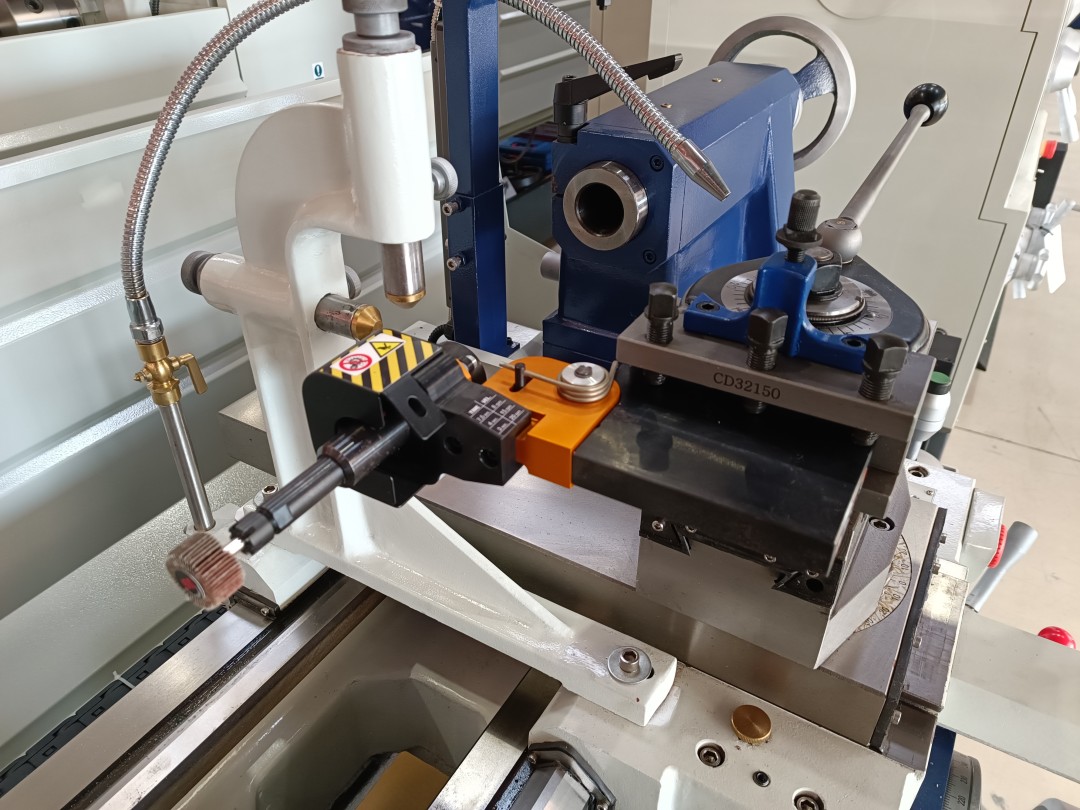

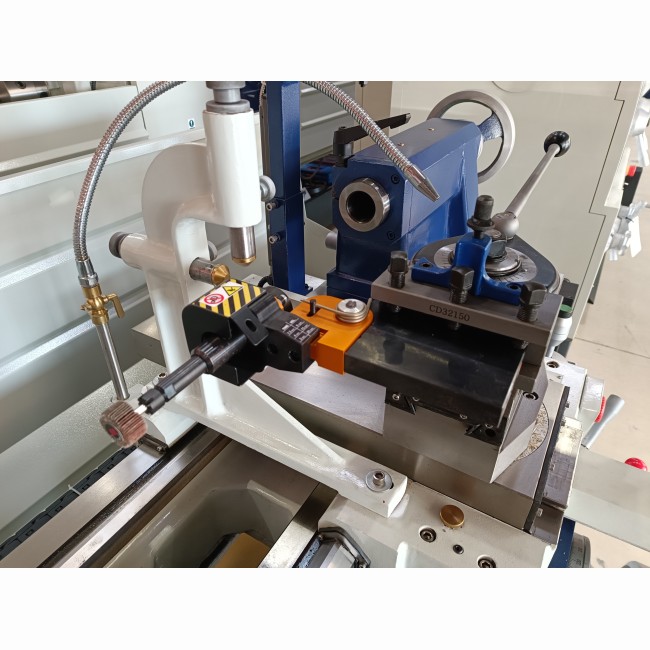

Parce que la sécurité des opérateurs représente aussi une de nos priorités, ce dispositif, fixé dans la tourelle porte-outil permet le toilage interne et automatique de tubes et des alésages de différents diamètre.
Caractéristiques techniques :
| SWH A01 | |||
| Position | A (mm) | B (mm) | Ø du porte-outil (mm) |
| 1 | 207 | 267 | 6 |
| Carré (dimensions) | Longueur : 140 | Largeur : 90 | Epaisseur : 20 |
