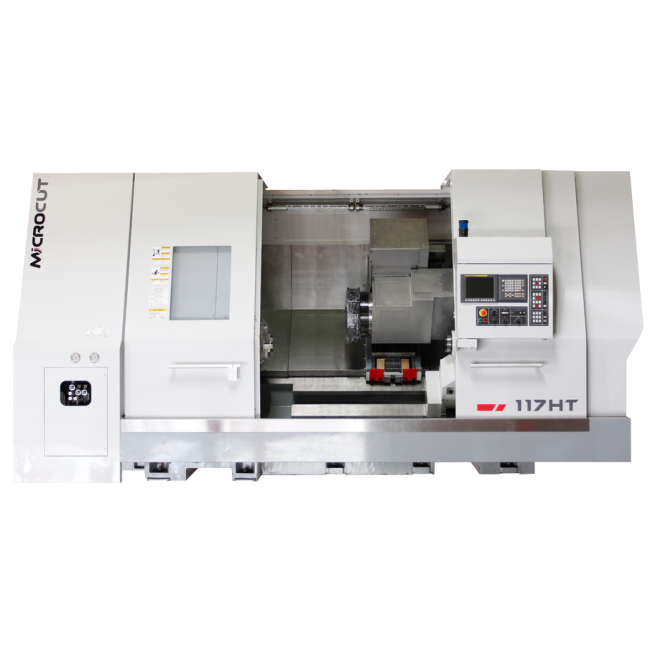

MICROCUT - 117HT

Désignation : 117HT

Référence DMO :

Marque : MICROCUT

Neuf

Sur commande



   Fiche technique MICROCUT - 117HT


Renseignements MICROCUT - 117HT

DESCRIPTIF

La gamme des tours 117HT offre une exceptionnelle combinaison entre durabilité et fiabilité.

D'une capacité d'usinage en barre de 117mm, de diametètre d'usinage de 700mm sur 1500 à 4000mm d'entrepointe suivant les modèles, cette machine est définitivement destinée aux usinages de pièces à forte valeur ajoutée, notamment pour les industries pétrolières et de gaz.

La machine a été concue pour etre particulierement facile a utiliser avec de large vitres sécurites, un panneau de commande ergonomique, un chargement et déchargement de pièce manuellement ou par potence aisé, et un dégagement des copeaux optimisés.

La structure de la machine monobloc  est en fonte meehanite avec une position de la broche et de la contrepointe dans le meme plan pour éviter les dispersions thermiques. Cette structure permet une grande rigidité et une stabilité de la machine dans le temps.

Le guidage prismatique avec un revetement Turcite B permet une charge importante et l'usinage de pièce lourde.

La tourelle a indéxage rapide permet le montage de 12 outils a chaise ou VDI. Chaque station est équipée d'un systeme de lubrification permettant de refroidir l'outil et donc assurer une plus grande longévité de celui ci et une meilleure qualité d'usinage

La contrepointe largement dimensionnée est remorquable par le chariot. La sortie du fourreau hydraulique peut etre actionnée par pédale ou programmée.

La boite de vitesse 2 gammes permet de sortir un couple important. La broche est montée sur 2 roulements cylindriques aux extrémités, et une roulement angulaire au centre.

Les vis a billes sont montées sur des roulements haute précision de classe P4. Les vis sont quant a elles précontraintes pour supprimer les phénomènes de dilatation thermique, et ainsi assurer une precision de positionnement et répétabilité.

Les guidages sont de type prismatique avec un revetement turcite B grattée a la main pour permettre un graissage homogène et une qualité de déplacement.

La commande numérique peut etre une Fanuc 0iTD, une siemens 828D ou encore une Fagor 8055. Le panneau de commande est monté sur pivot pour etre simplement orienté. Des ports USB et connection ethernet sont disponibles pour relier la machine au réseau de l'entreprise.



Equipments standards

Les tours a commande numérique de production Microcut 117HT sonrt équipés en standard de:

  • Une commande numrique FANUC 0iTD avec écran 10,4"  et conversationnel manual guide i
  • Une tourelle hydraulique a chaise 12 positions type LS-320
  • Un lot de porte outils comprenant 6 exterieurs, 1 porte outil a dresser, 1 porte barre d'alésage
  • Un mandrin hydraulique 3 mors diametre 460mm STRONG N218A1 avec cylindre M2511
  • Un système d'arrosage haute pression
  • Un dispositif de lubrification automatique avec alarme de niveau
  • Une lampe d'éclairage de la zone de travail
  • Un groupe hydraulique avec un bac capacité 80 litres
  • Une contrepointe avec déplacement et sortie de contrepointe programmable
  • Une cartérisation intégrale avec capteur de sécurité de fermeture de porte
  • Ventilation de l'armoire électrique

Equipements optionnels

Ces machines peuvent recevoir en option notamment:

  • Une commande numérique Siemens  828D
  • Une broche avec axe C et une tourelle motorisée
  • Des portes outils axiaux, radiaux motorisés
  • Un axe Y
  • Un disque de tourelle en VDI
  • Un convoyeur a copeaux
  • Un benne a copeaux
  • Un mandrin hydraulique diametre 500mm
  • Un dispositif d'ouverture et de fermeture de porte automatique
  • Un système d'arrosage 5  bars, voir 20 bars en centre outil
  • Un déshuileur
  • Un pistolet de lavage
  • Un palpeur outil renishaw
  • Un récupérateur de pièces
  • Un avance barre
  • Une lunette fixe hydraulique
  • ...

Caractéristiques techniques

117HT
Diametre au dessus du banc (mm)900
Diamètre aussi de la coulisse transversale (mm)700
Diamètre maxi usinable (mm)700
Longueur maxi usinable (mm)1300 / 1800 / 2800 / 3800
Inclinaison du banc (°)45
Diametre de barre maxi (mm)117
Course X (mm)385
Course Z (mm)1500 / 2000 / 3000 / 4000
Course Y (option) (mm)+ / - 50
Vitesse de rotation (tr/min)1500
Nez de brocheA1-11"
Alésage de broche (mm)156
Nombre de gamme2
Diamètre du mandrin hydraulique18" (460mm)
Puissance du moteur de broche (Kw)30 / 37
type de tourellehydraulique
Nombre de station d'outils12
Section des portes outils (mm)32
Diametre des barres d'alésages (mm)60
Temps d'indéxation (s)0,55
Attachement pour tourelle motorisée (option)VDI50 / VDI60 / BMT75 / BMT85
Puissance des outils motorisés (option) (Kw)5,5
Vitesse de rotation des outils motorisés (option) (tr/min)3000
Avance rapide axe X / Y (option) / Z (m/min)20/20/20
Diametre de la vis a bille axe X (mm)40
Diametre de la vis a bille axe Y (option (mm)40
Diametre de la vis a bille axe Z (EP 1500/2250mm) (mm)50
Diametre de la vis a ville axe Z (EP 3000 / 4000mm) (mm)63
Avance de travail axe X / Z (m/min)2,5
Puissance moteur axe X (Kw)4
Puissance moteur axe Z (Kw)7
Puissance moteur axe Y (option) (Kw)4
Puissance moteur convoyeur a copeaux (Kw)0,4
Puissance moteur pompe du groupe hydraulique (Kw)2,2
Puissance moteur pompe de graissage (W)30
Précision de positionnement (mm)+ / - 0,005 sur 300
Répétabilité (mm)0,005
Type de déplacmentprogrammable
Cone morseCM5
Diamètre du foureau (mm)150
Course du foureau (mm)150
Course de la contrepointe (mm)1245
Poids (Kg)12 000
Encombrement au sol (mm)5800 x 2500
Longueur avec convoyeur (mm)5650
Profondeur (mm)2350
Hauteur (mm)2300
Consommation éléctrique (Kva)70
