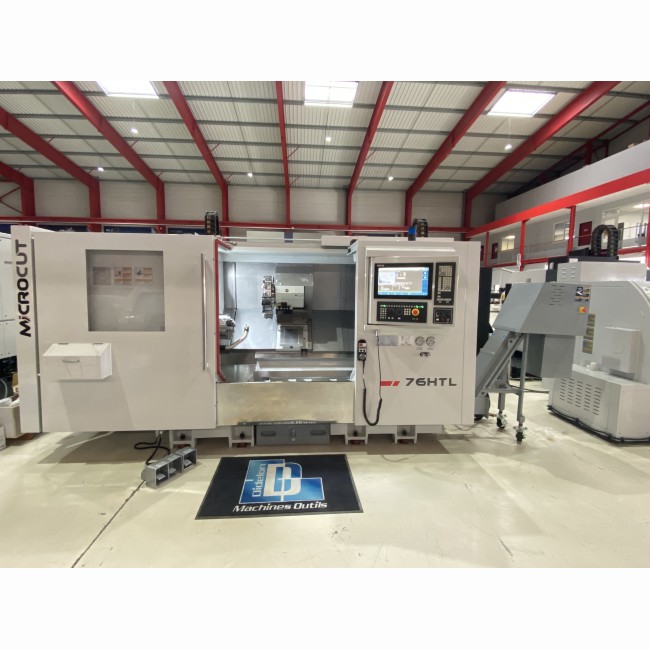

MICROCUT - HT/HTL

Désignation : HT/HTL

Référence DMO :

Marque : MICROCUT

Neuf

Sur commande



   Fiche technique MICROCUT - HT/HTL


Renseignements MICROCUT - HT/HTL

DESCRIPTIF

La gamme des tours HT offre une exceptionnelle combinaison entre durabilité et fiabilité.

D'une capacité d'usinage en barre de 51 a 90mm, de diametètre d'usinage de 750mm à 1250mm  d'entrepointe suivant les modèles, cette gamme de machines est définitivement destinée aux usinages de pièces à forte valeur ajoutée, notamment pour les industries de mécanique générale et de précision.

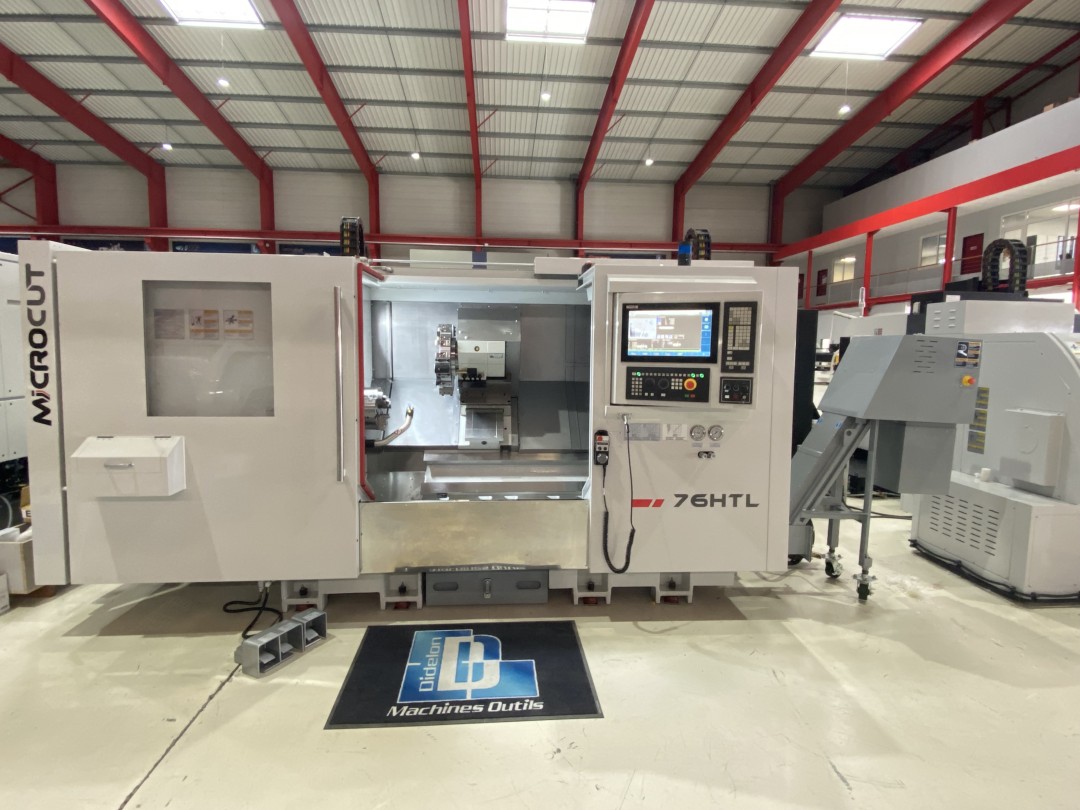

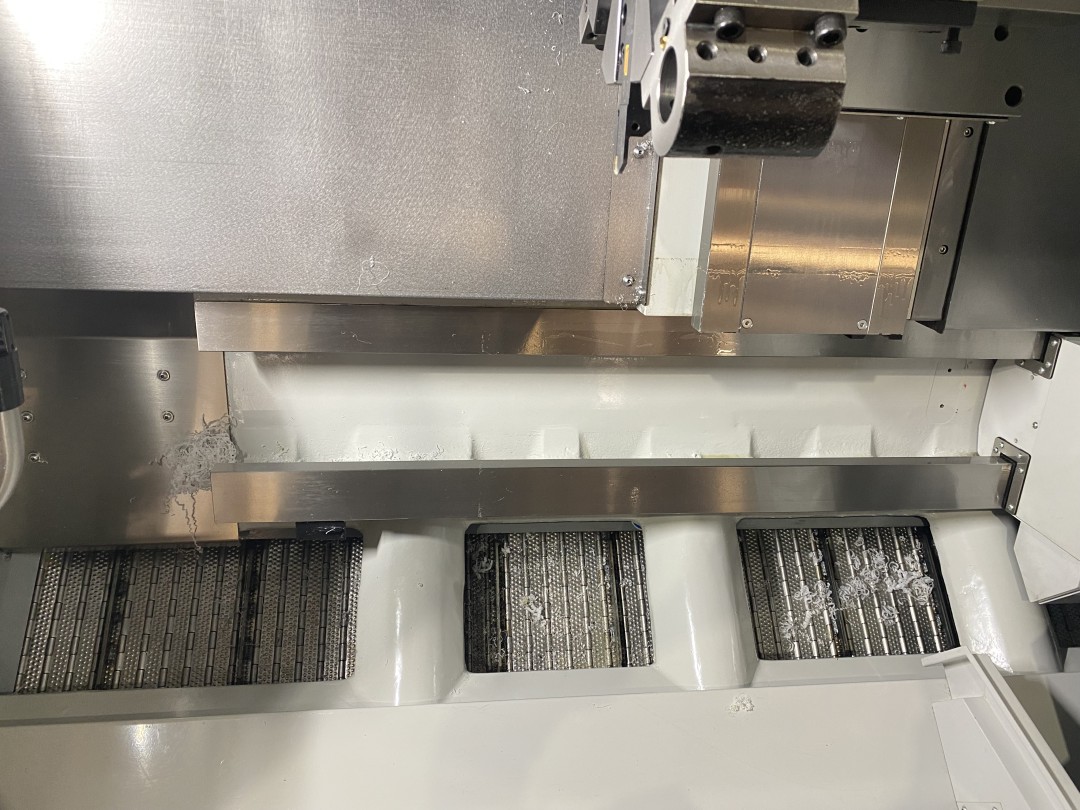

La machine a été concue pour etre particulierement facile a utiliser avec de large vitres sécurites, un panneau de commande ergonomique, un chargement et déchargement de pièce manuellement ou par potence aisé, et un dégagement des copeaux optimisés.

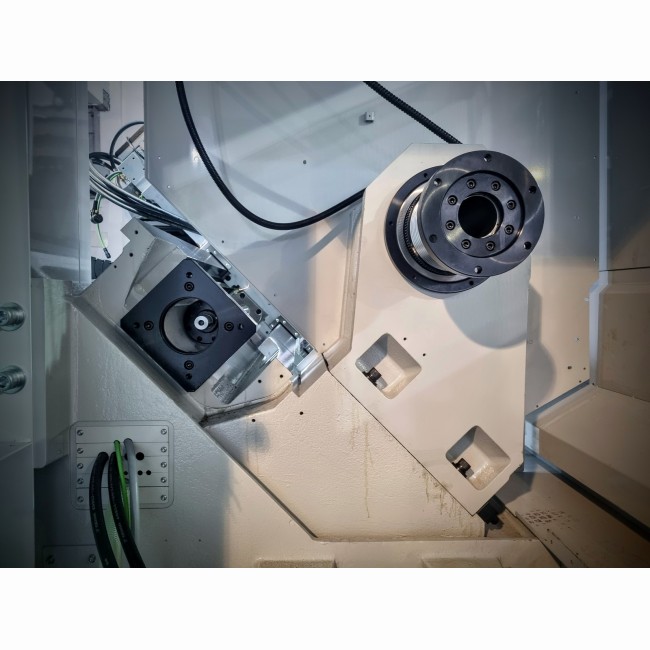

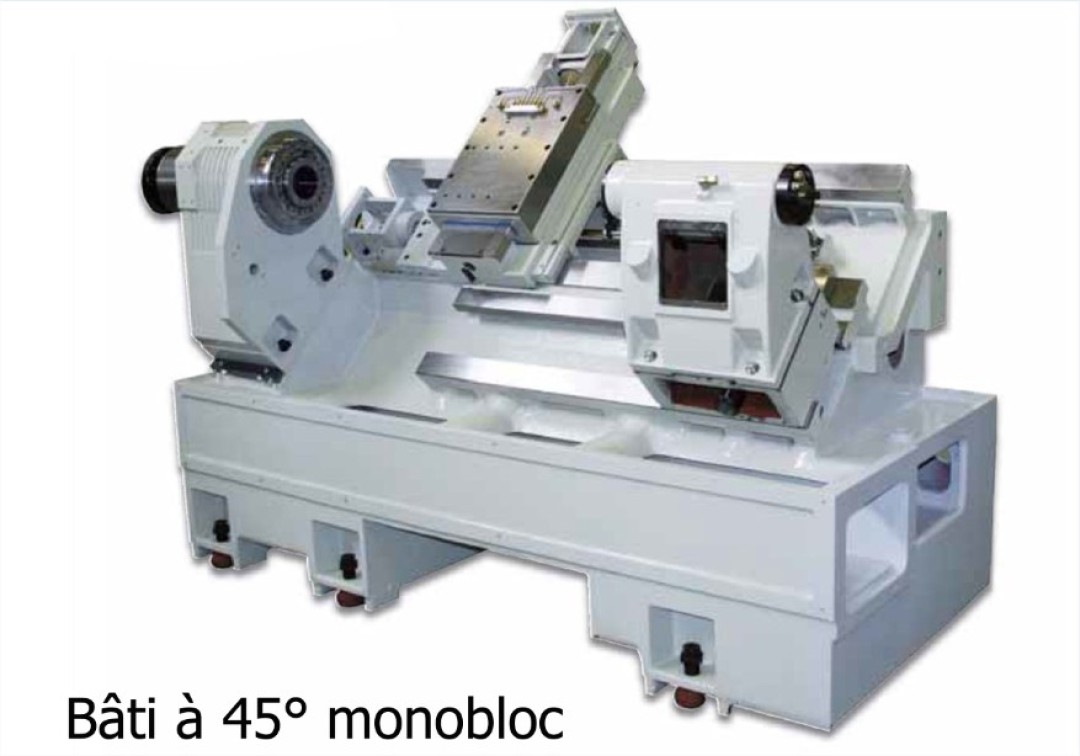

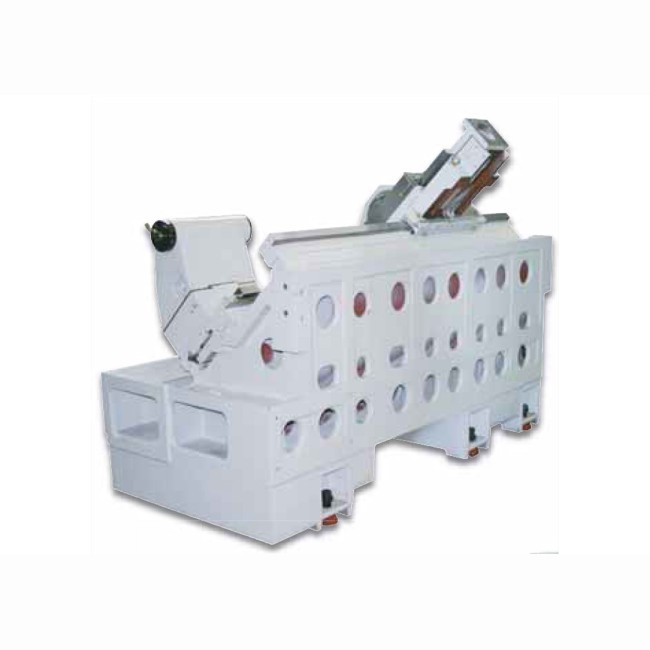

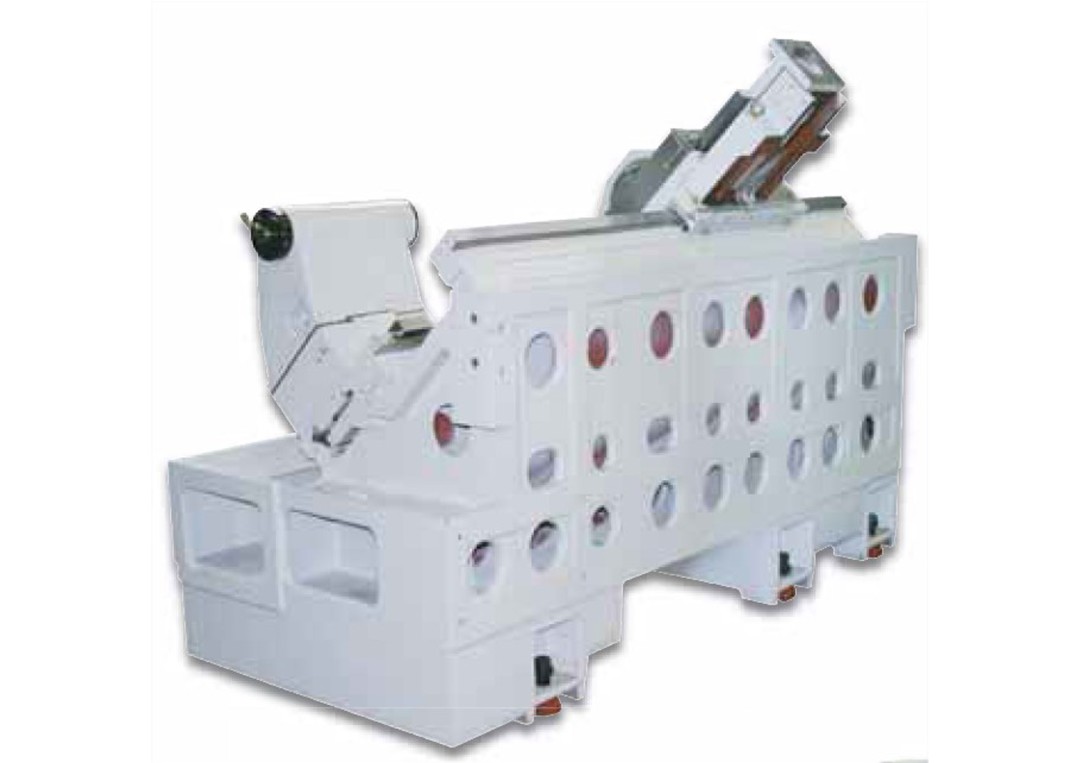

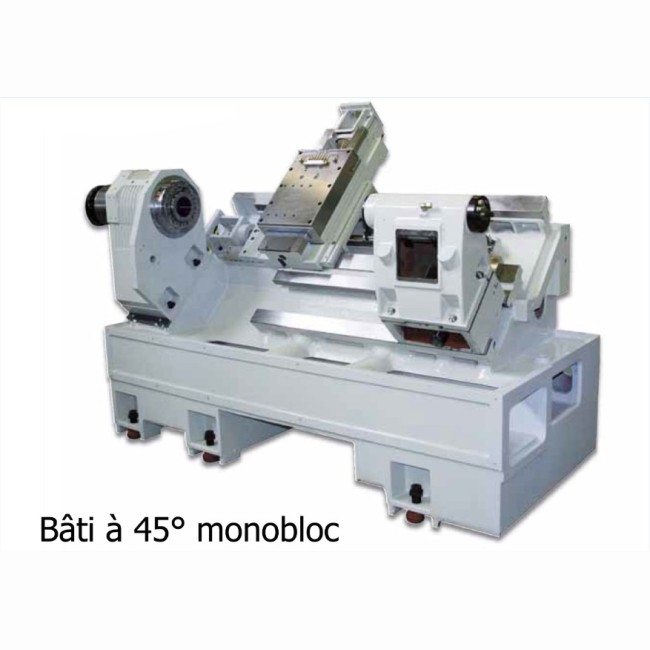

La structure de la machine monobloc  est en fonte meehanite avec une position de la broche et de la contrepointe dans le meme plan pour éviter les dispersions thermiques. Cette structure permet une grande rigidité et une stabilité de la machine dans le temps.

Le guidage prismatique avec un revetement Turcite B permet une charge importante et l'usinage de pièce lourde.

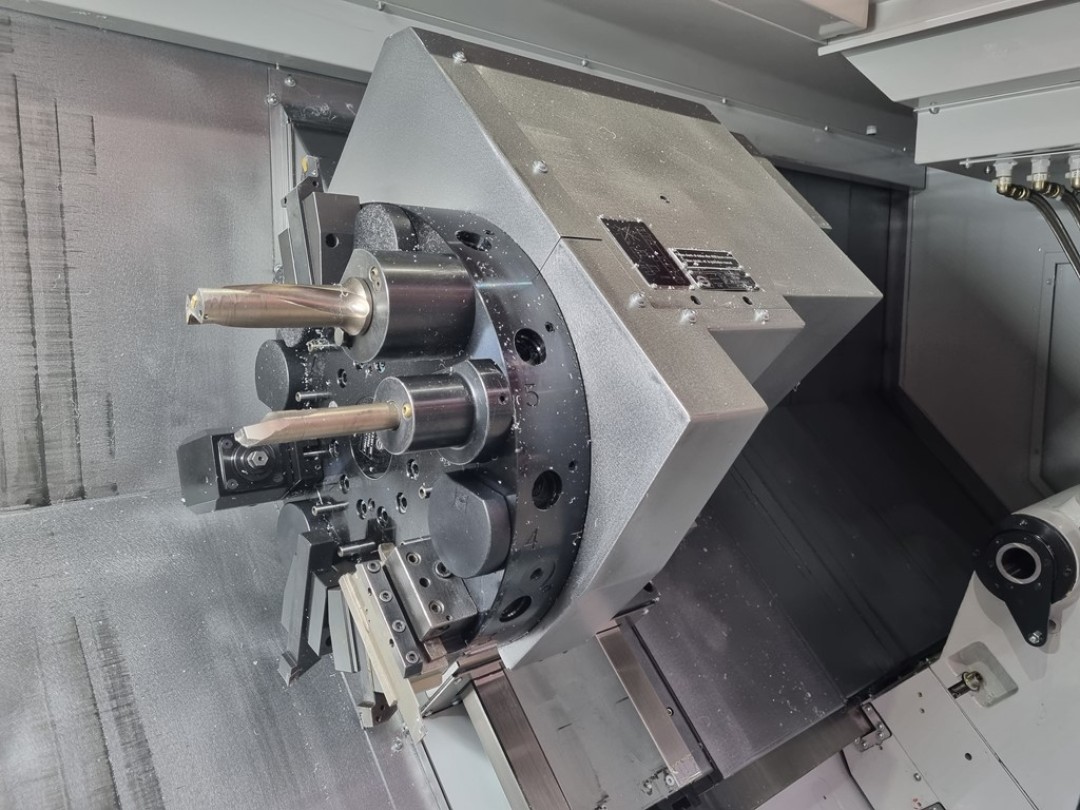

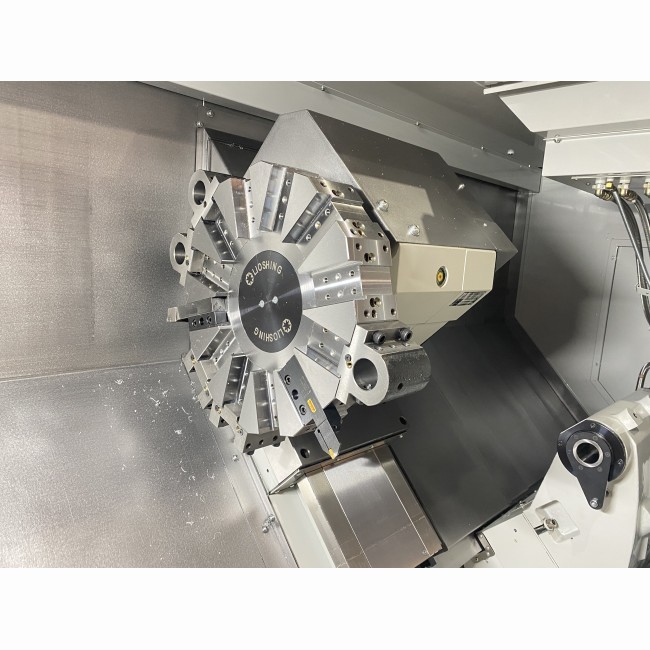

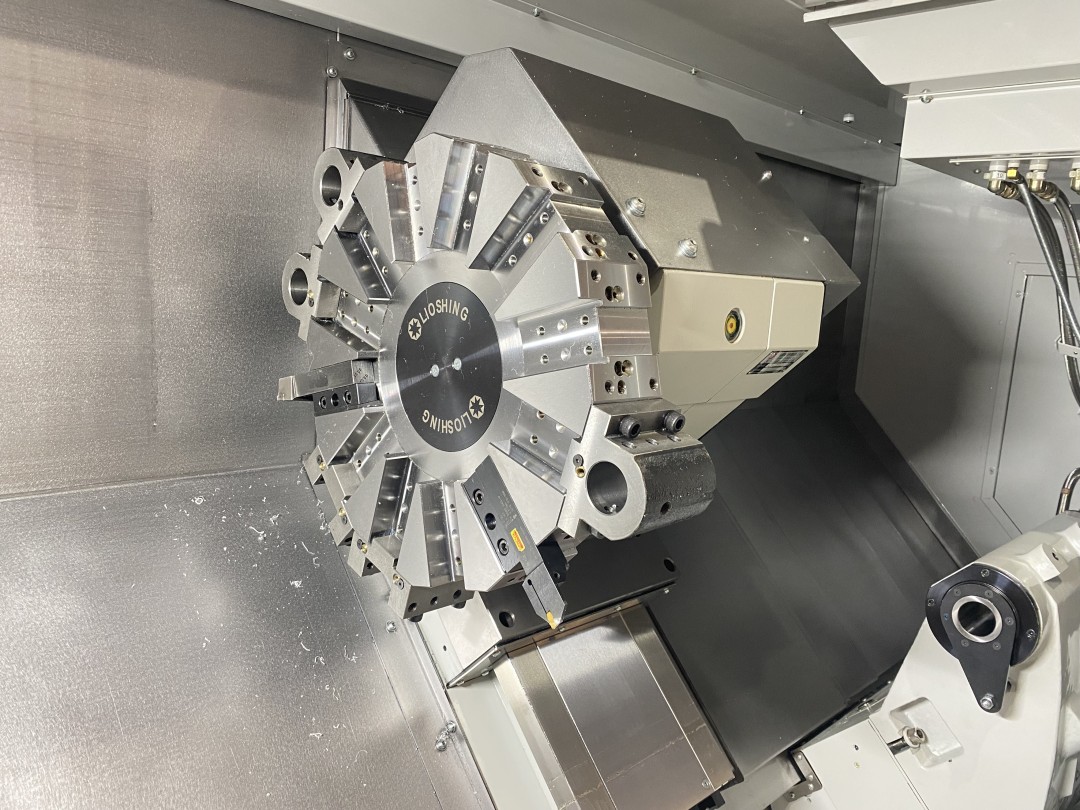

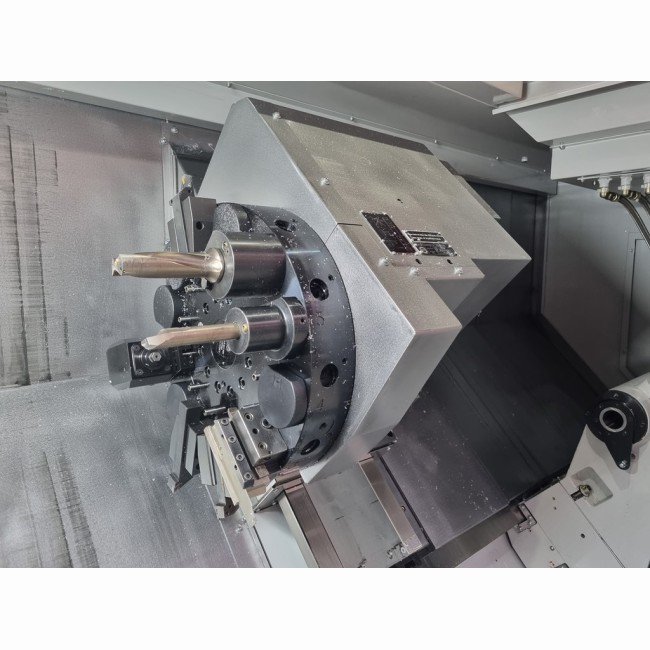

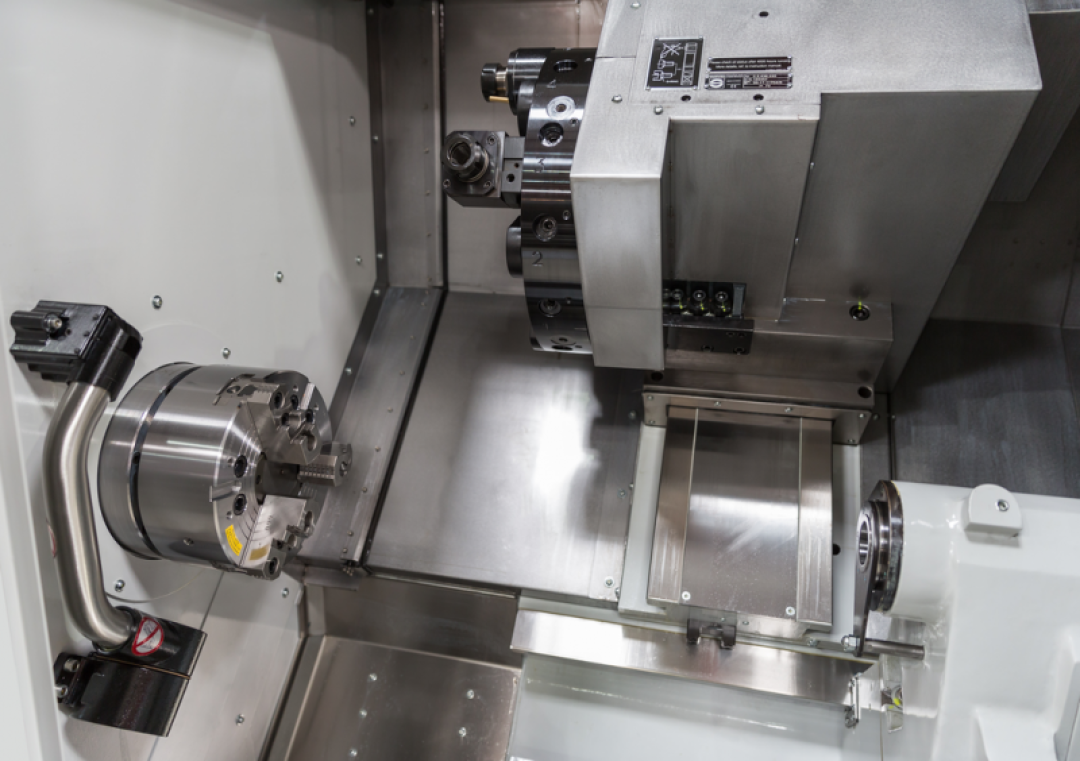

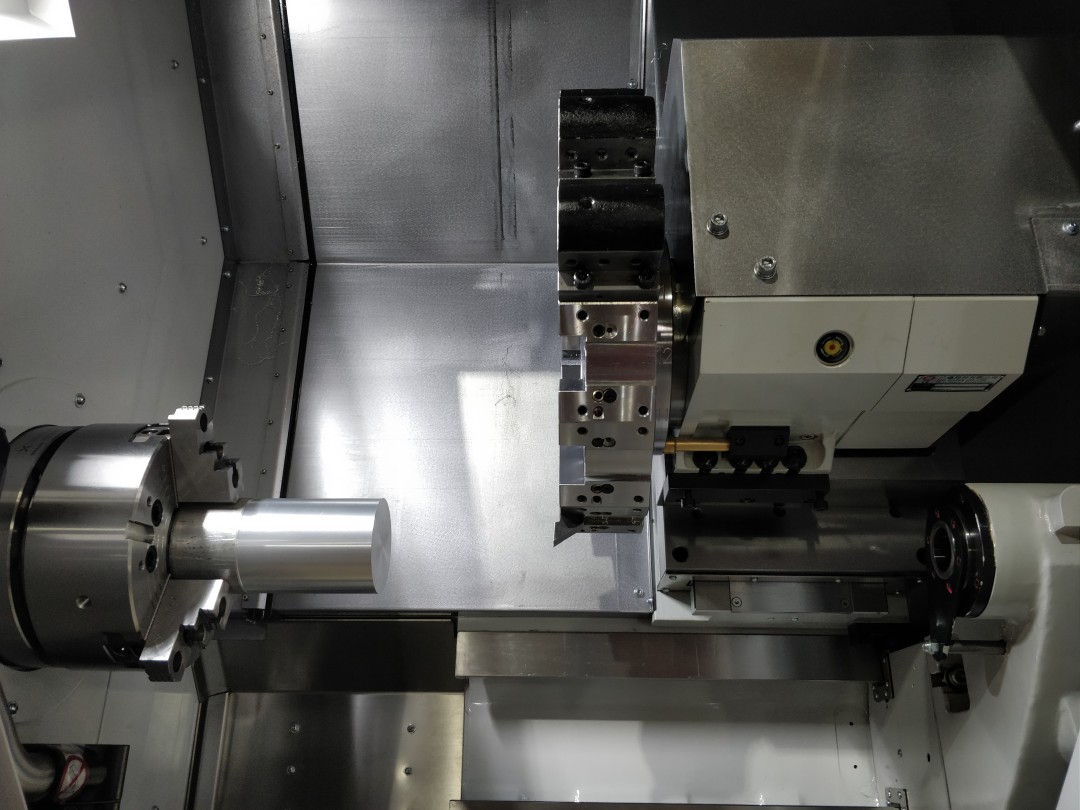

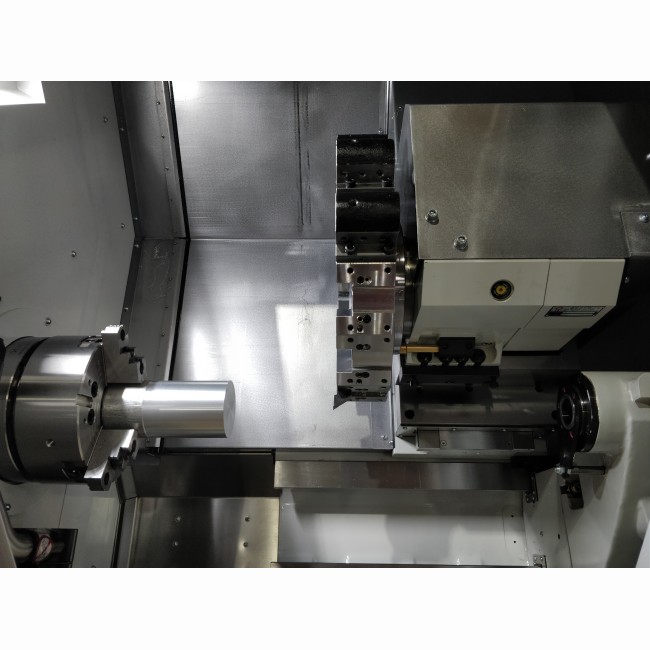

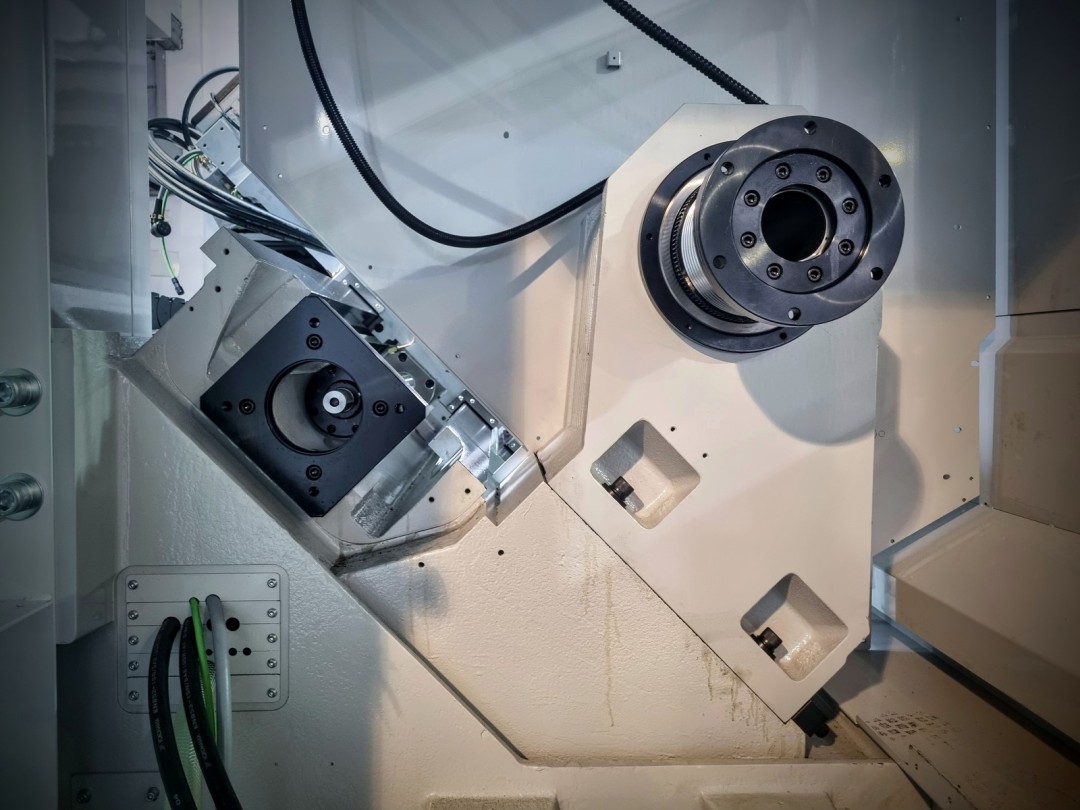

La tourelle a indéxage rapide permet le montage de 12/8 outils a chaise ou VDI. Chaque station est équipée d'un systeme de lubrification permettant de refroidir l'outil et donc assurer une plus grande longévité de celui ci et une meilleure qualité d'usinage

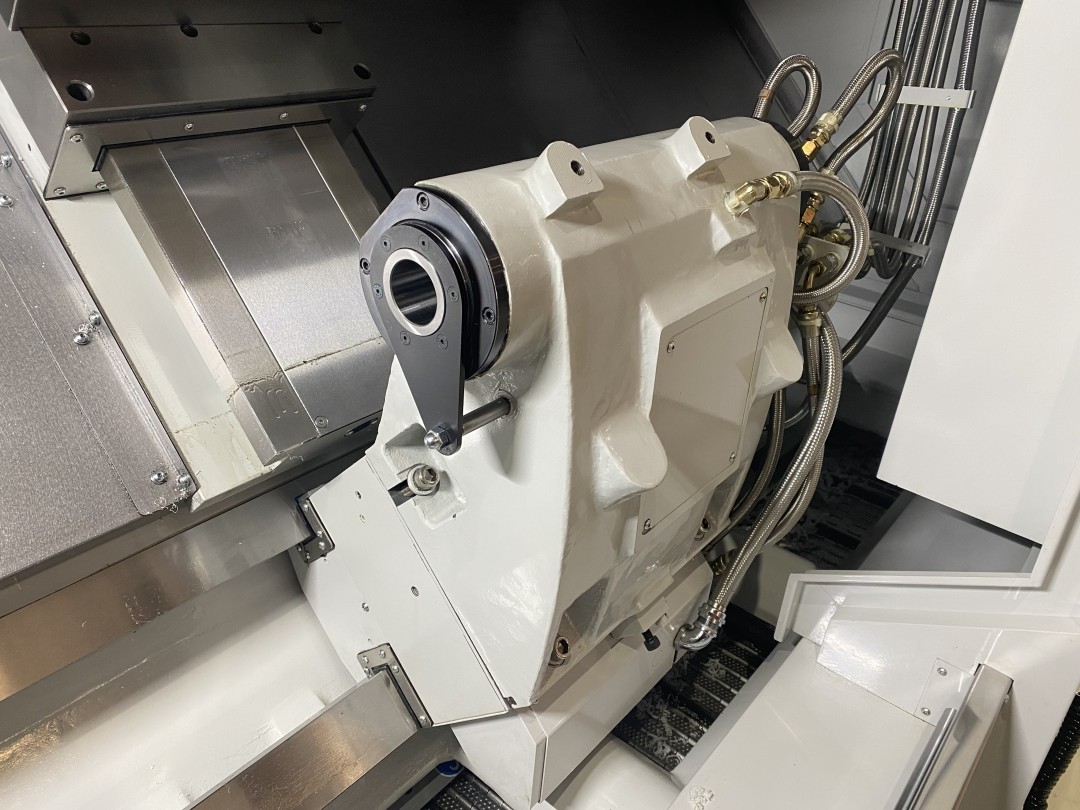

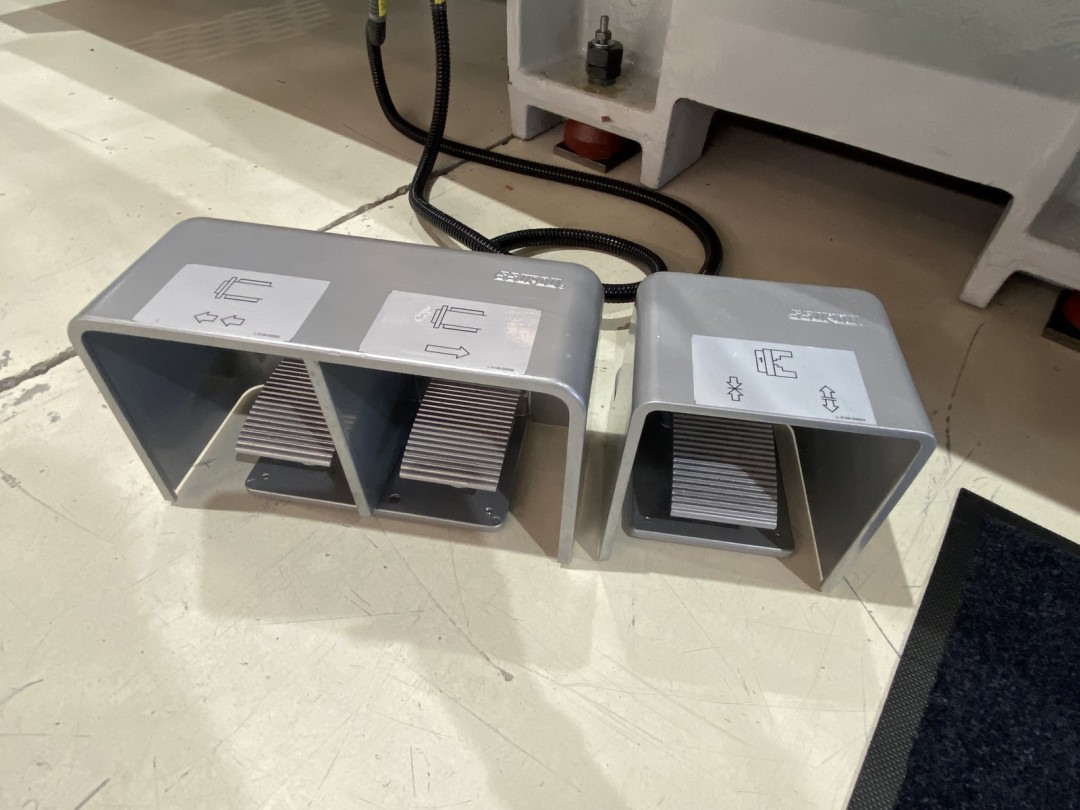

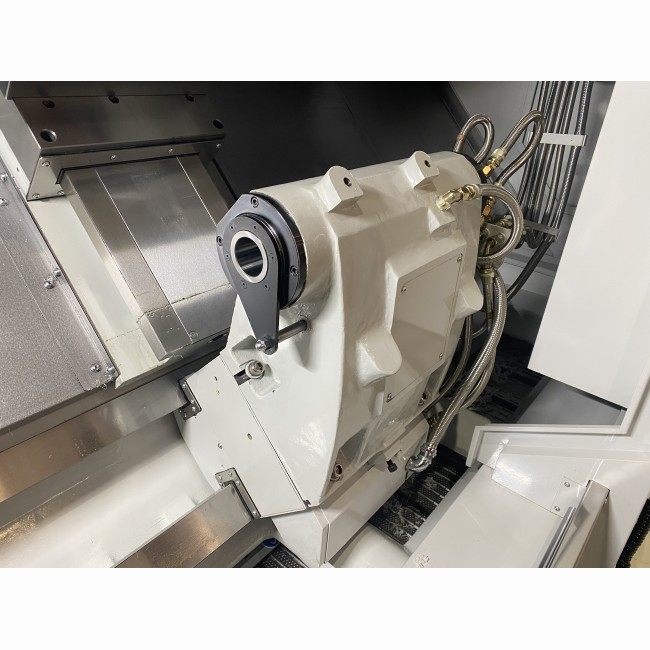

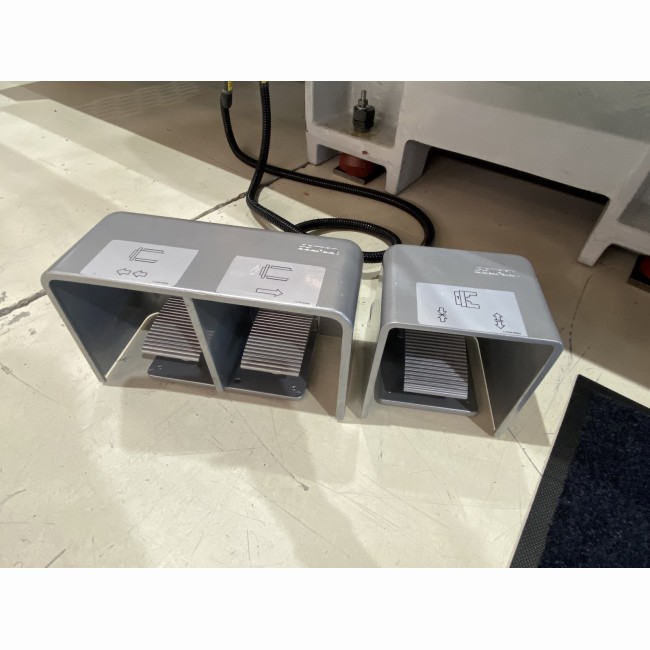

La contrepointe largement dimensionnée est remorquable par le chariot. La sortie du fourreau hydraulique peut etre actionnée par pédale ou programmée.

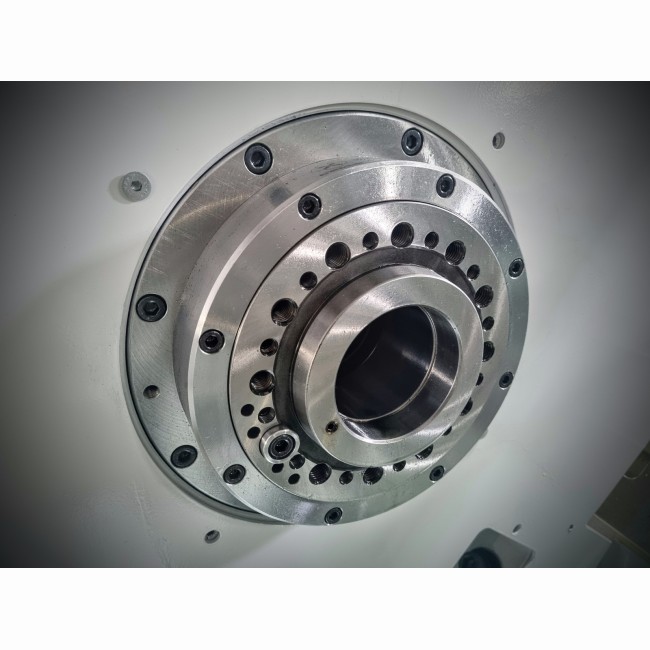

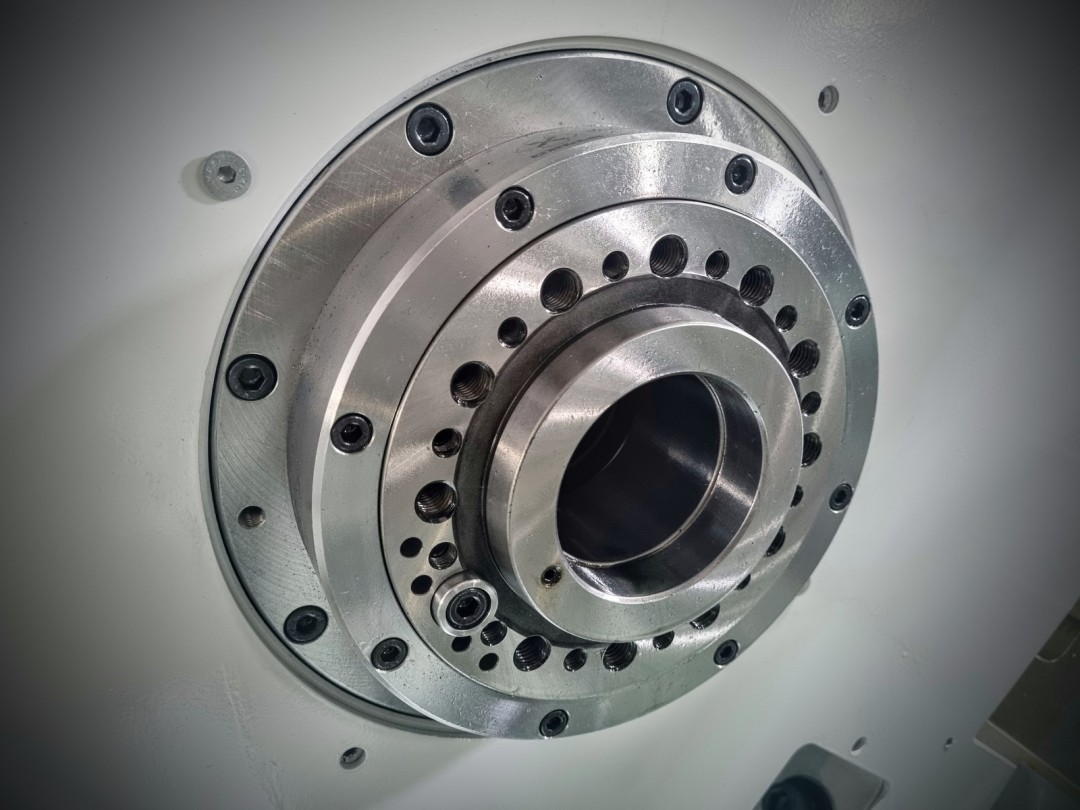

La boite de vitesse 2 gammes permet de sortir un couple important. La broche est montée sur 2 roulements cylindriques aux extrémités, et un roulement angulaire au centre.

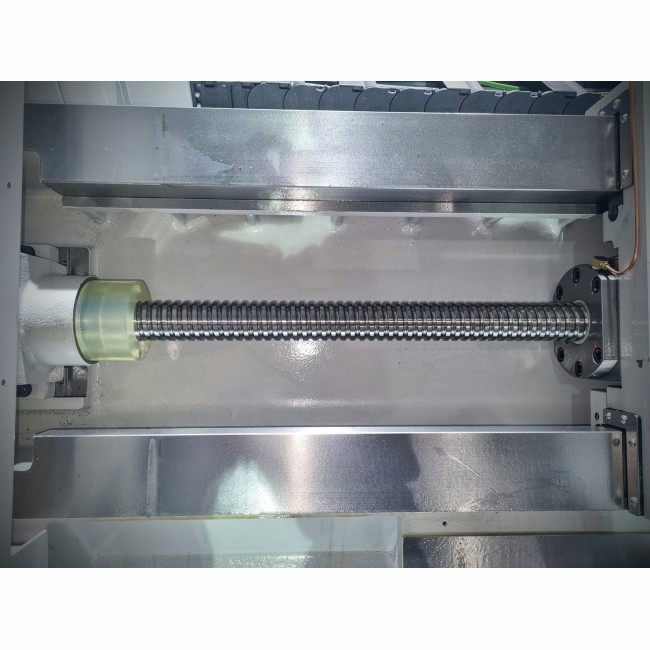

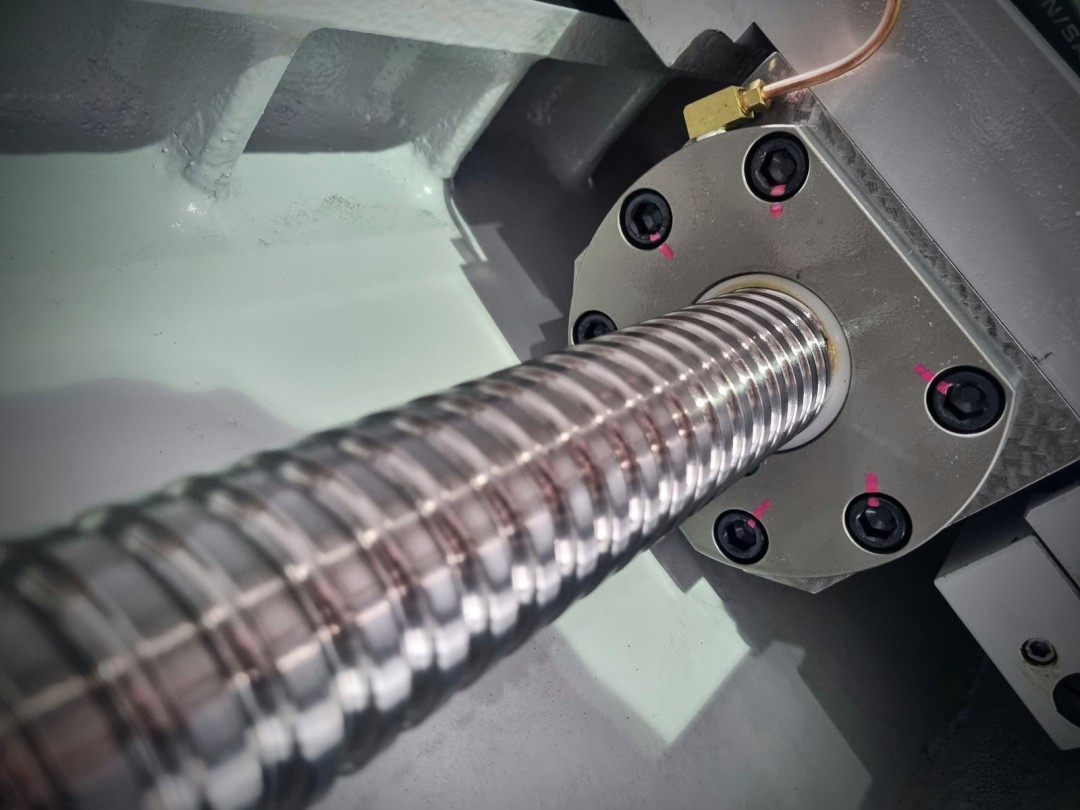

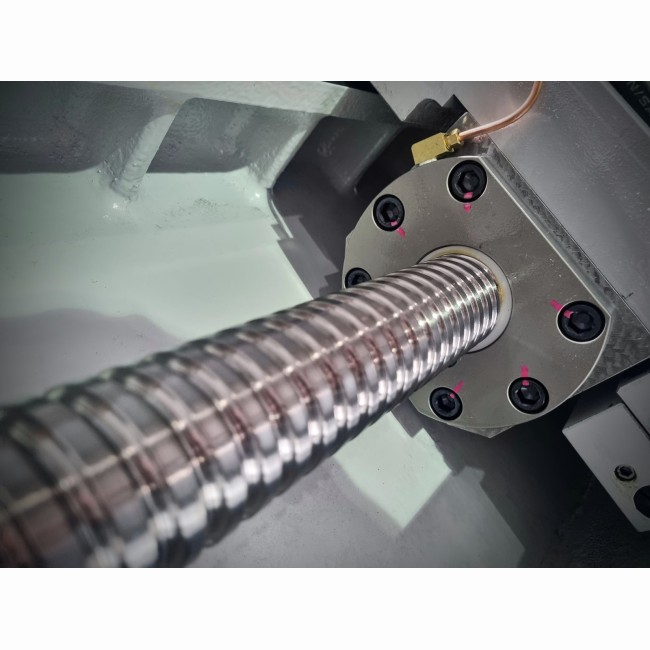

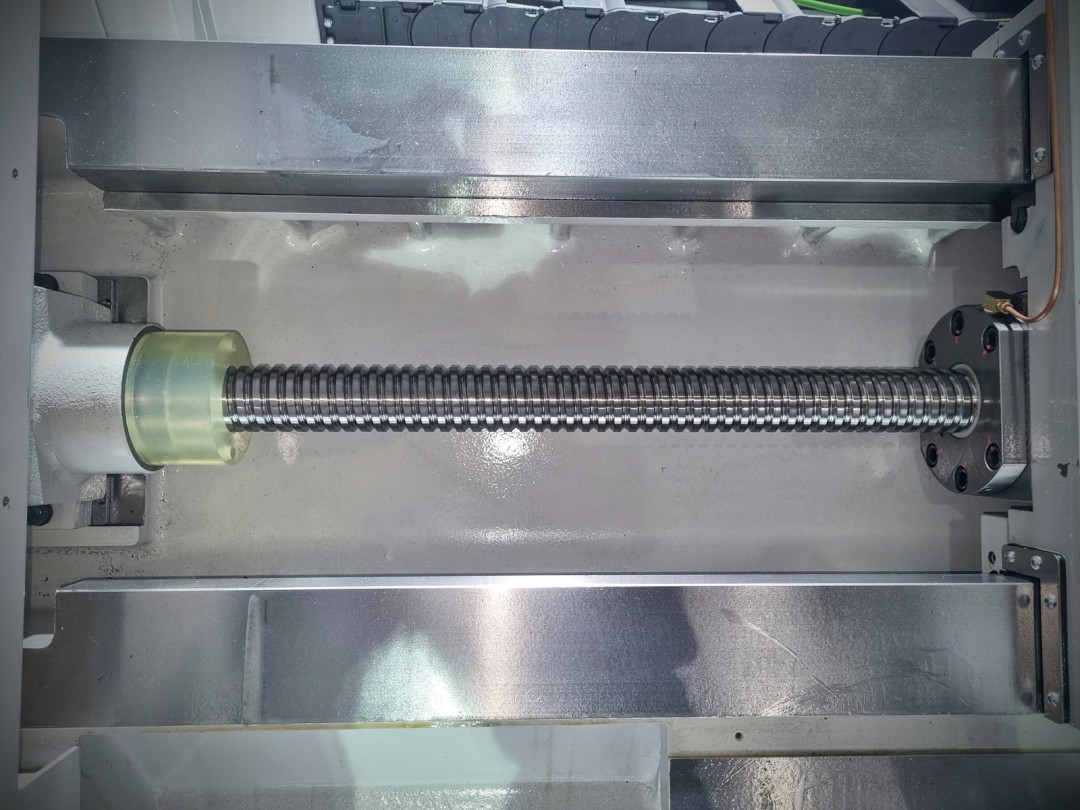

Les vis a billes sont montées sur des roulements haute précision de classe P4. Les vis sont quant a elles précontraintes pour supprimer les phénomènes de dilatation thermique, et ainsi assurer une precision de positionnement et répétabilité.

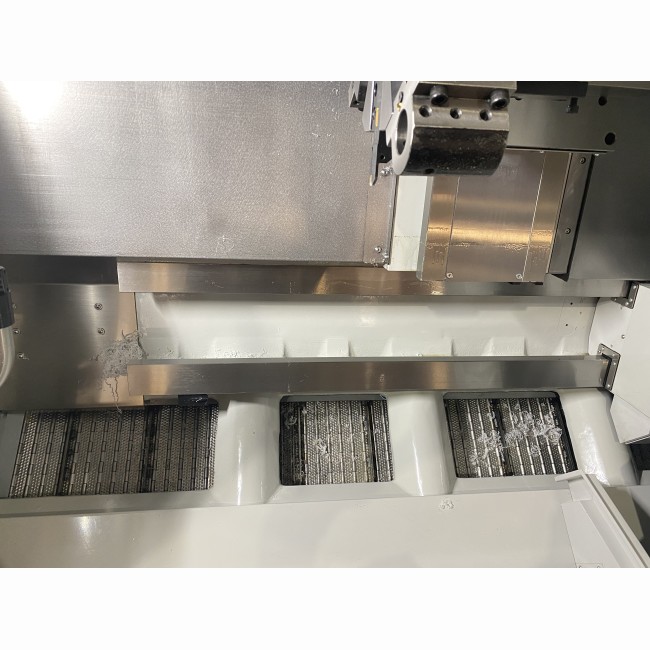

Les guidages sont de type prismatique avec un revetement turcite B grattée a la main pour permettre un graissage homogène et une qualité de déplacement.

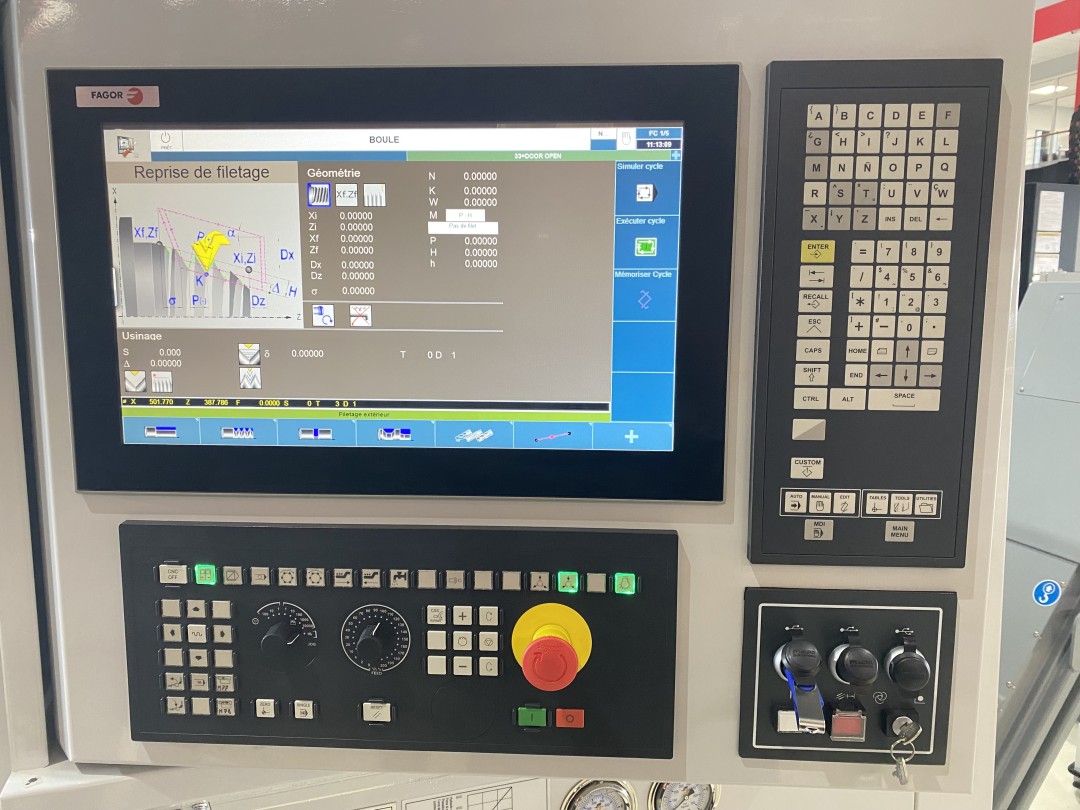

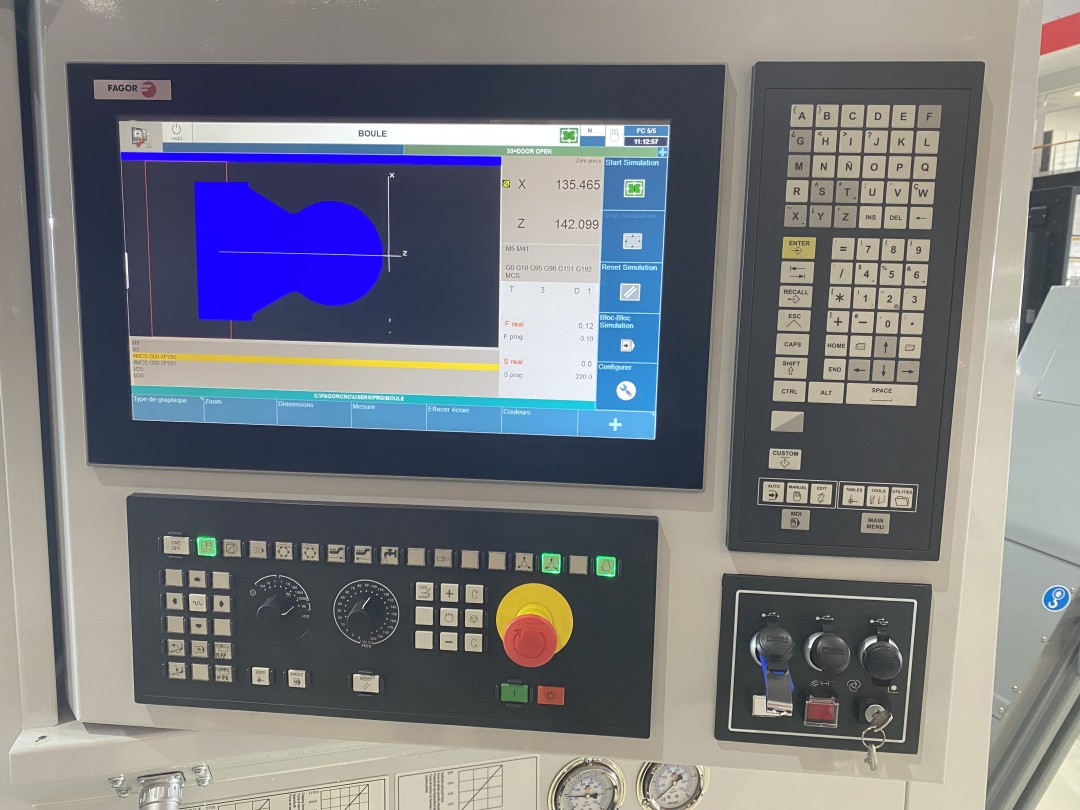

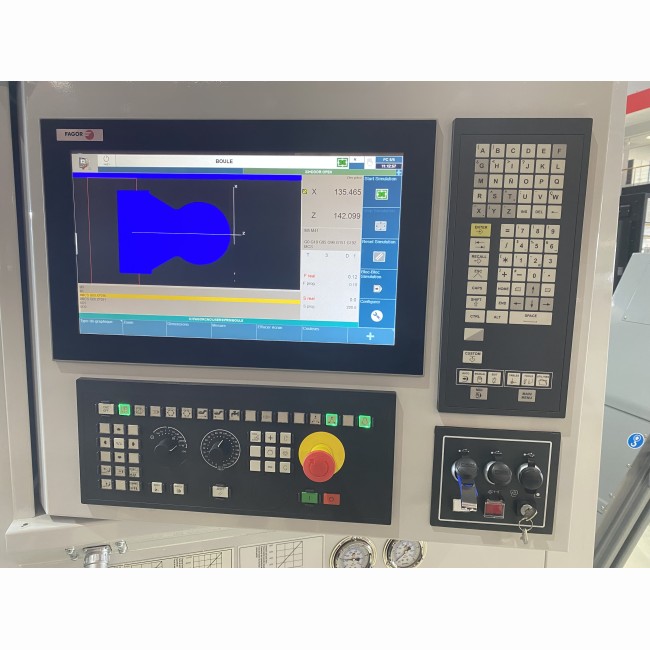

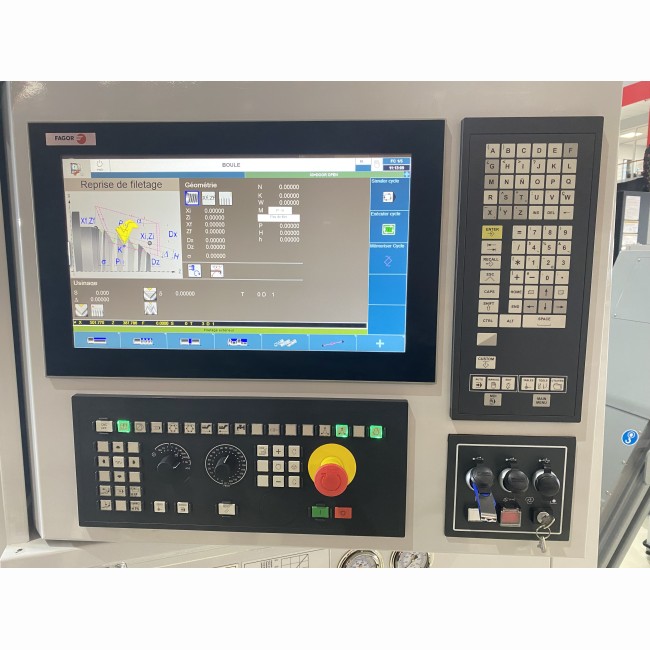

La commande numérique peut etre une Fanuc 0iTD, une siemens 828D ou encore une Fagor 8055 / 8060. Le panneau de commande est monté sur pivot pour etre simplement orienté. Des ports USB et connection ethernet sont disponibles pour relier la machine au réseau de l'entreprise.



Equipments standards

Les tours a commande numérique de production Microcut HT sonrt équipés en standard de:

  • Une commande numrique FANUC 0iTD avec écran 10,4"  et conversationnel manual guide i

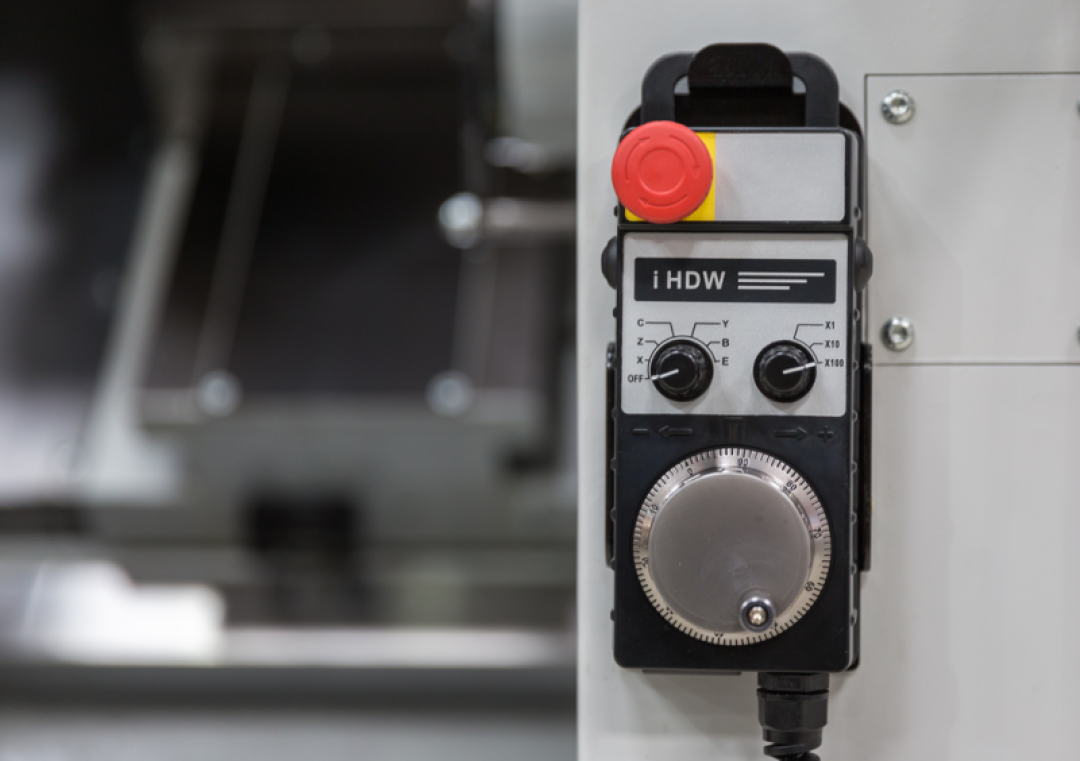

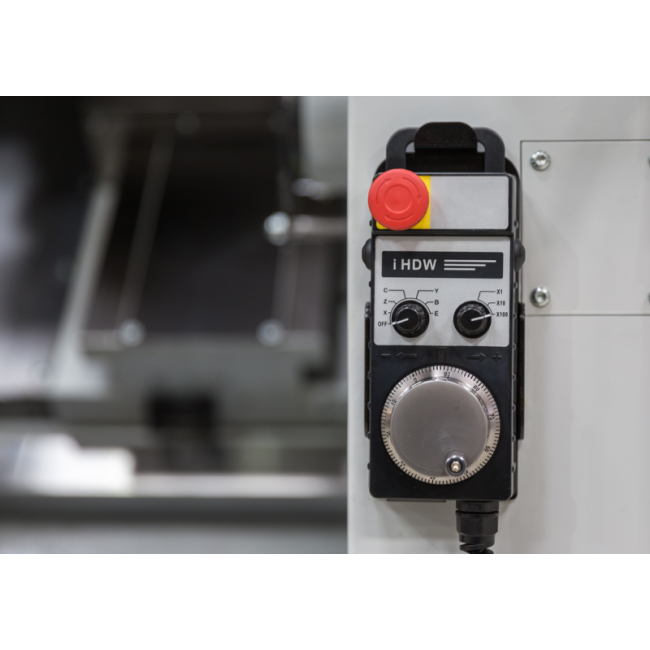

  • Une manivelle électronique déportée
  • Une tourelle hydraulique a chaise 8 ou 12 postes

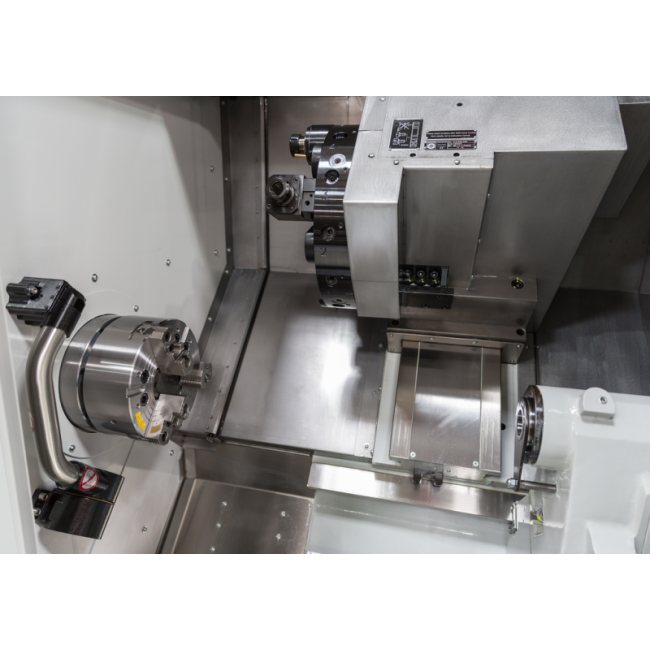

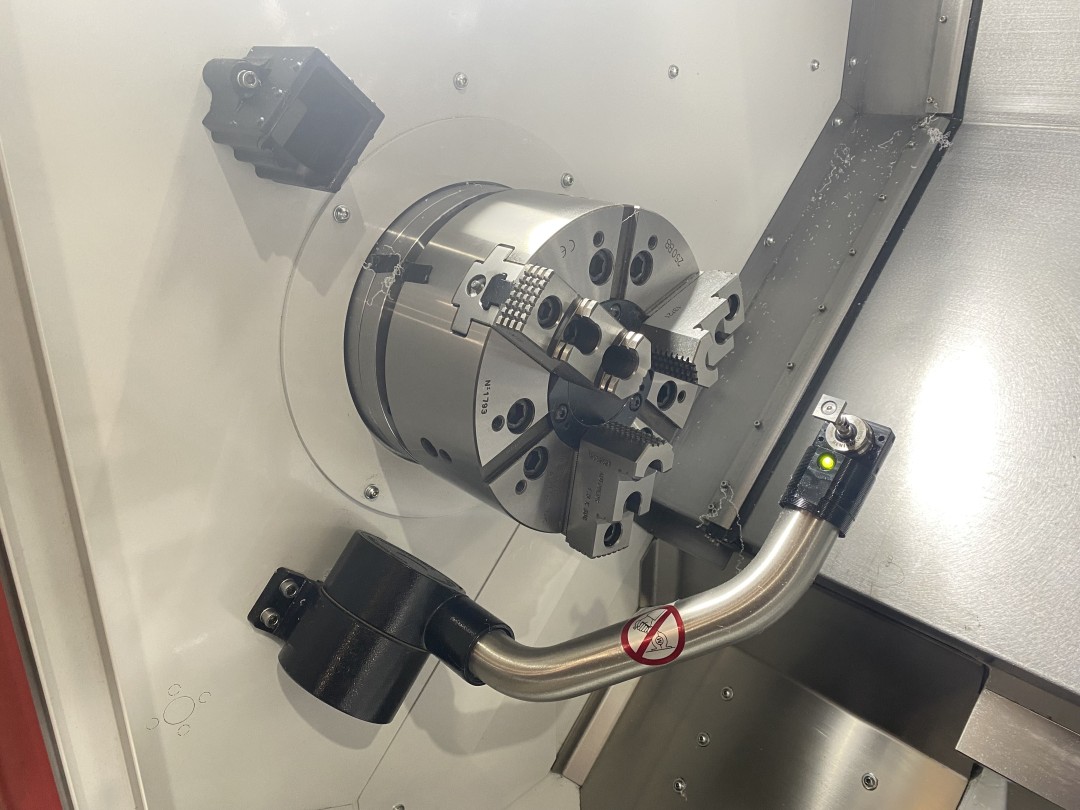

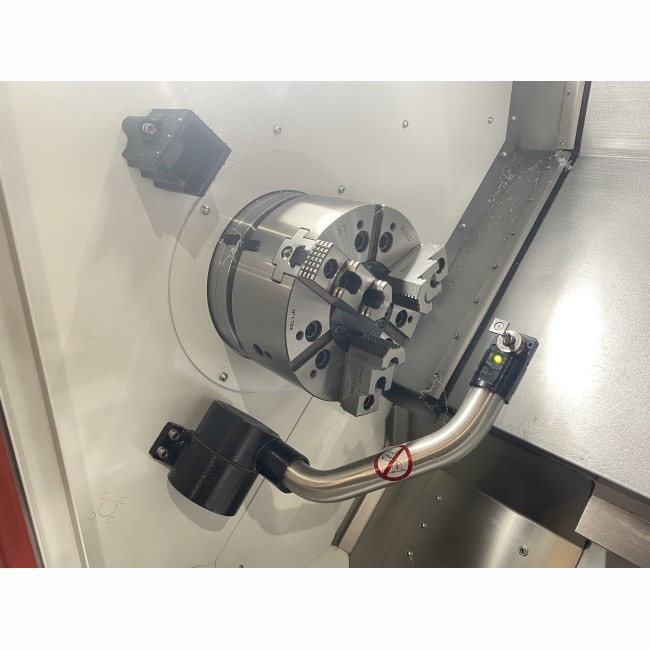

  • Un mandrin hydraulique 3 mors diametre 10''
  • Un système d'arrosage haute pression 1,5 bars

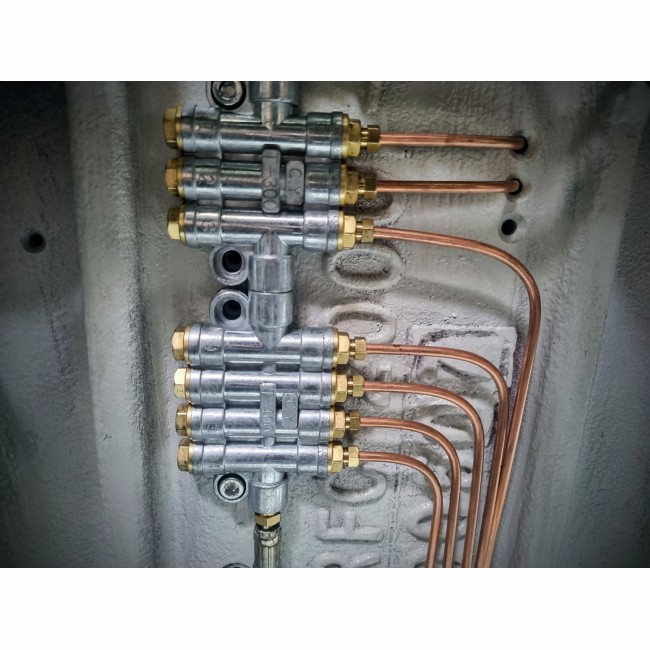

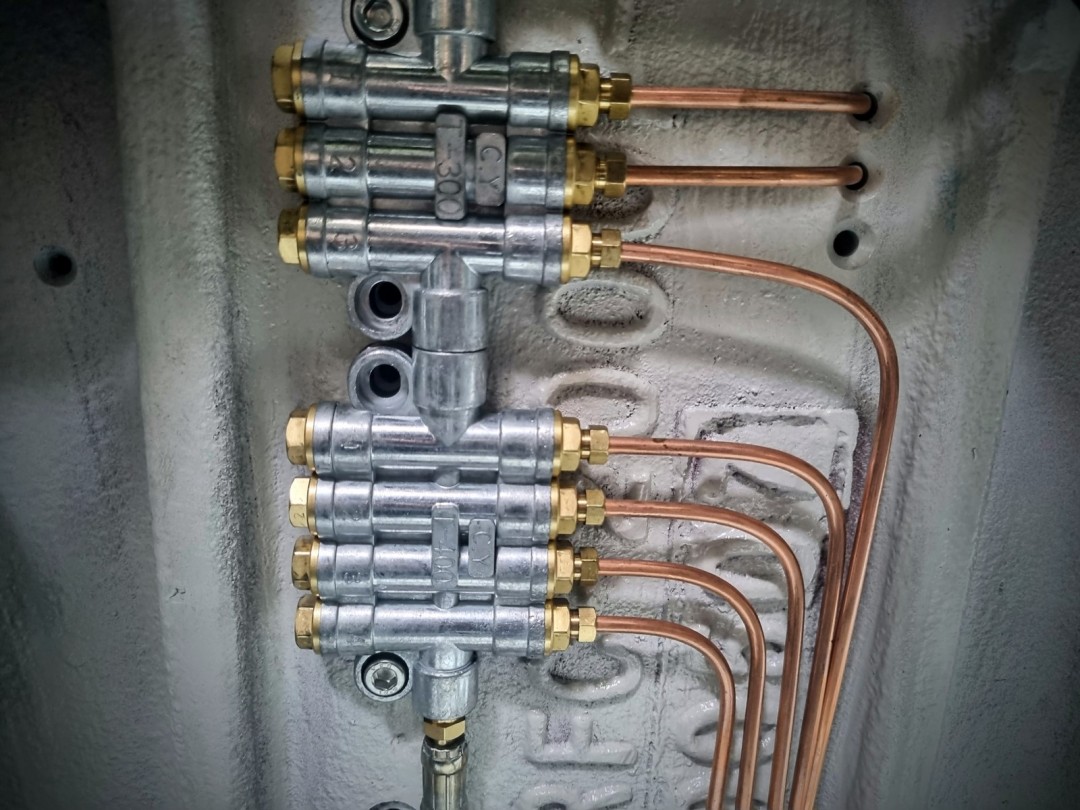

  • Un dispositif de lubrification automatique avec alarme de niveau
  • Une lampe d'éclairage de la zone de travail

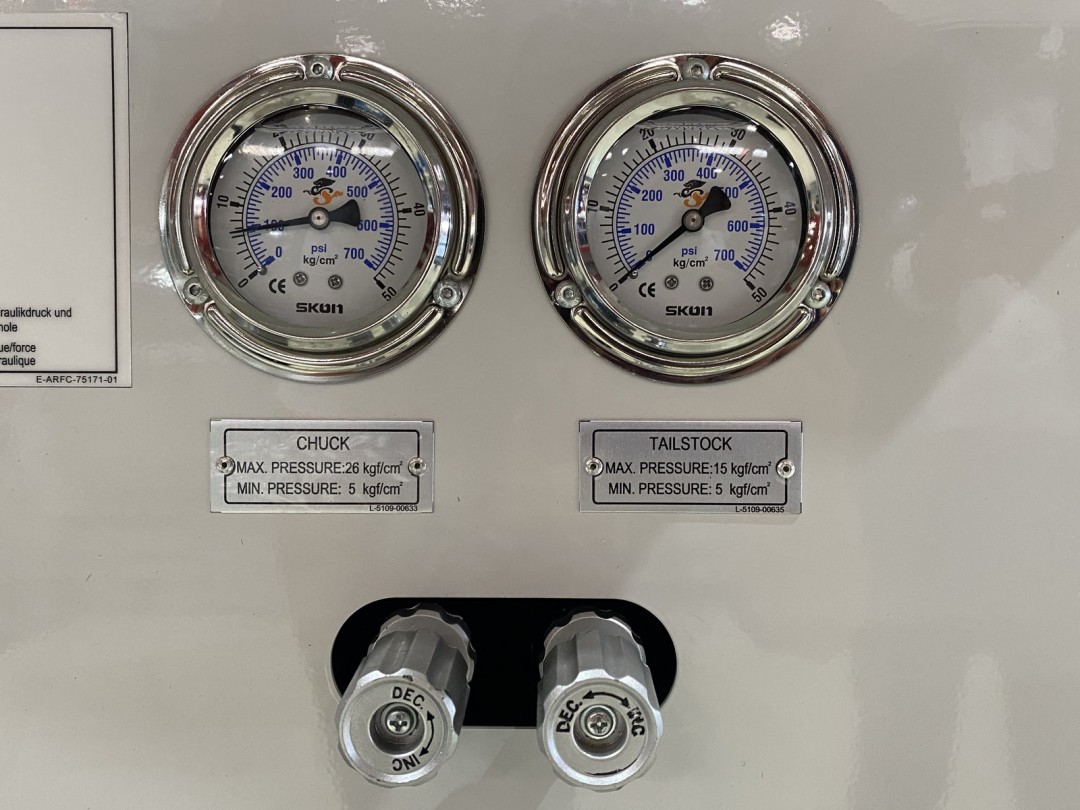

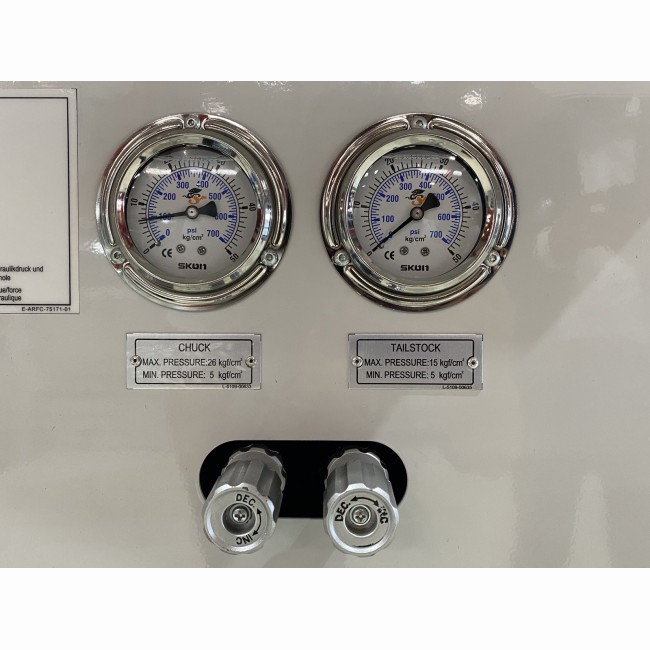

  • Un groupe hydraulique avec un bac capacité 80 litres
  • Une contrepointe avec déplacement et sortie de contrepointe programmable
  • Une cartérisation intégrale avec capteur de sécurité de fermeture de porte
  • Une porte a ouverture et fermeture automatique
  • Ventilation de l'armoire électrique

Equipements optionnels

Ces machines peuvent recevoir en option notamment:

  • Une commande numérique Siemens  828D ou Fagor 8055
  • Une broche avec axe C et une tourelle motorisée
  • Des portes outils axiaux, radiaux motorisés
  • Un axe Y
  • Un disque de tourelle en VDI
  • Un convoyeur a copeaux
  • Un benne a copeaux
  • Un mandrin hydraulique diametre 500mm
  • Un dispositif d'ouverture et de fermeture de porte automatique
  • Un système d'arrosage 5  bars, voir 20 bars en centre outil
  • Un déshuileur
  • Un pistolet de lavage

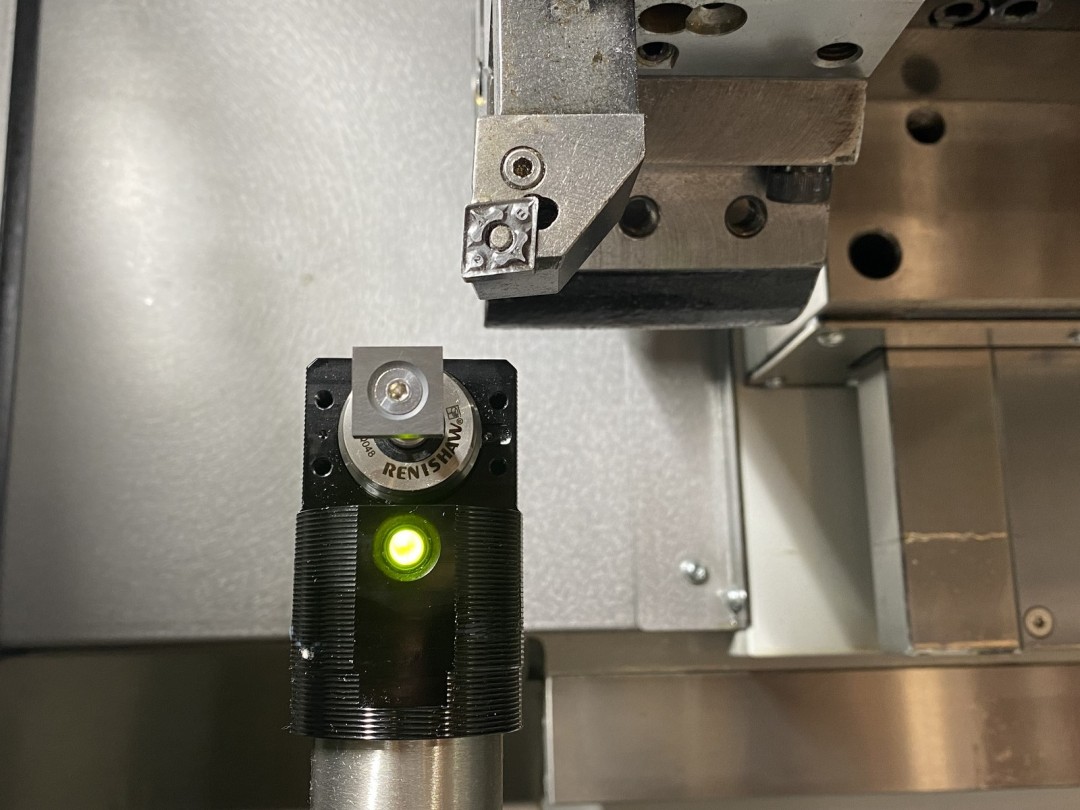

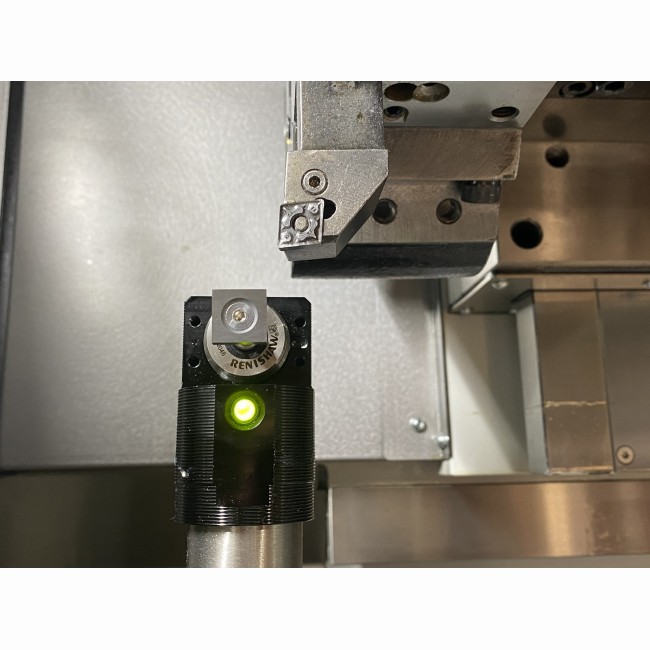

  • Un palpeur outil renishaw
  • Un récupérateur de pièces
  • Un avance barre
  • Une lunette fixe hydraulique
  • ...

Caractéristiques techniques

52HT/HTL76HT/HTL92HT/HTL
Diametre au dessus du banc (mm)600600600
Diamètre aussi de la coulisse transversale (mm)450450450
Diamètre maxi usinable (mm)580580580
Longueur maxi usinable (mm)750 / 1250750 / 1250750 / 1250
Inclinaison du banc (°)454545
Diametre de barre maxi (mm)517692
Course X (mm)305305305
Course Z (mm)750 /1250750 /1250750 /1250
Vitesse de rotation (tr/min)450030002500
Nez de brocheA2-6A2-8A2-8
Alésage de broche (mm)6692105
Nombre de gamme2
Diamètre du mandrin hydraulique (mm)200250305
Puissance du moteur de broche opt FAGOR (Kw)12/18.517/2522/33
type de tourellehydraulique
Nombre de station d'outils8/128/128
Section des portes outils (mm)252532
Diametre des barres d'alésages (mm)404050
Temps d'indéxation (s)0,55
Attachement pour tourelle motorisée (option)VDI40VDI40VDI40
Puissance des outils motorisés (option) (Kw)3.73.73.7
Vitesse de rotation des outils motorisés (option) (tr/min)400040004000
Avance rapide axe X / Y (option) / Z (m/min)24/24/2424/24/2424/24/24
Avance de travail axe X / Z (m/min)333
Puissance moteur pompe d'arrosage (Watt)620620620
Précision de positionnement (mm)+-0.01/300+-0.01/300+-0.01/300
Répétabilité (mm)+-0.01+-0.01+-0.01
Type de déplacmentprogrammable
Cone morseCM5CM5CM5
Diamètre du foureau (mm)909090
Course du foureau (mm)120120120
Poids (Kg)5700HT 7200HTL5700HT 7200HTL5700HT 7200HTL
Encombrement au sol (mm)3175 x 4050
Hauteur (mm)1811
Puissance du moteur de broche opt FANUC (Kw)11/1515/18.518.5/22
Puissance du moteur de broche opt SIEMENS (Kw)17/2230/3728/34
Débit (L/min)585858
