MICROCUT - LT

Désignation : LT

Référence DMO :

Marque : MICROCUT

Neuf

Sur commande

DESCRIPTIF

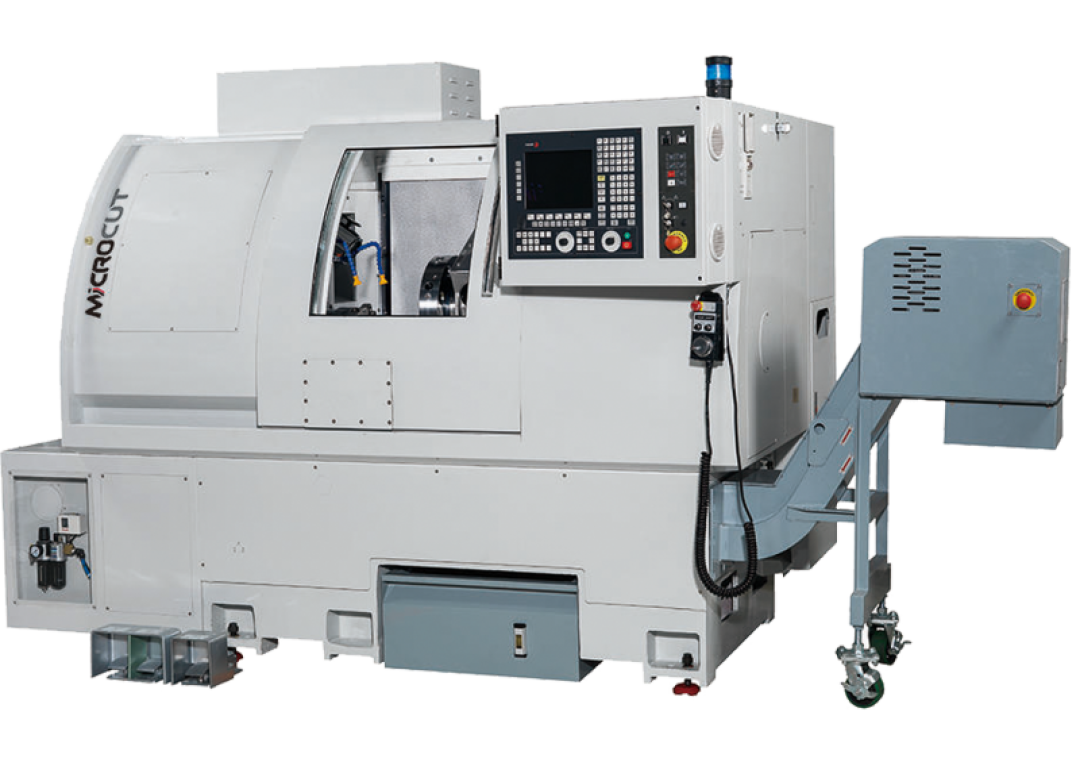

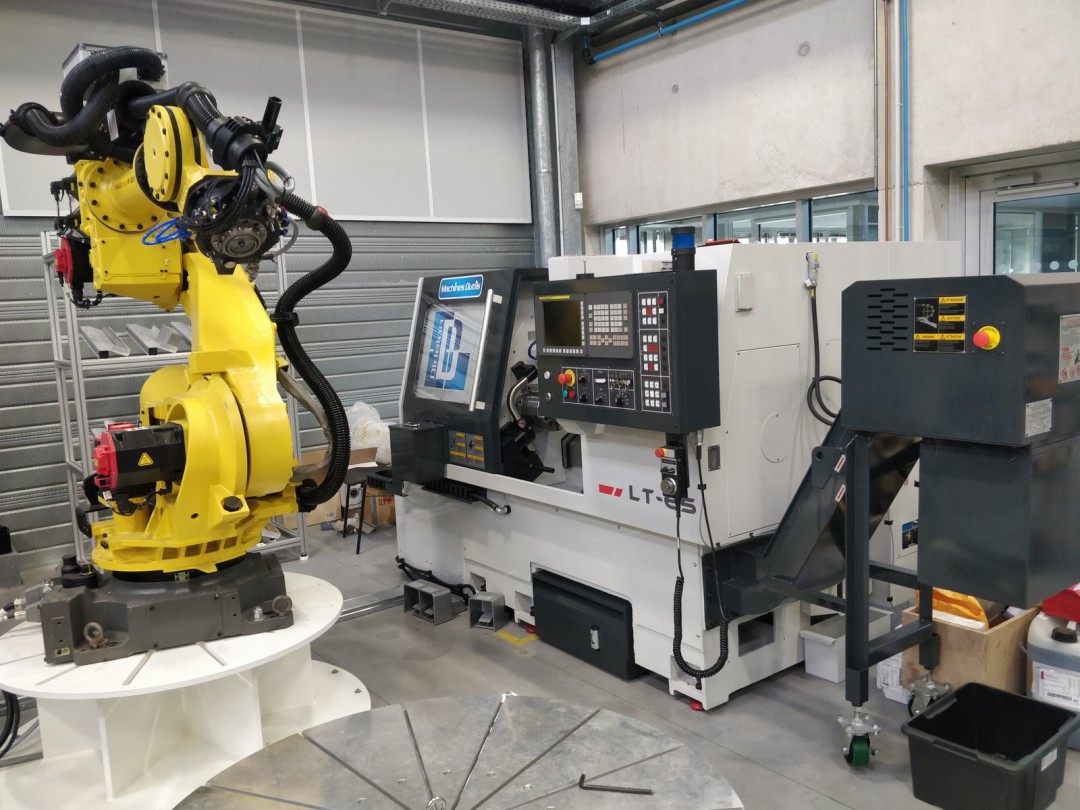

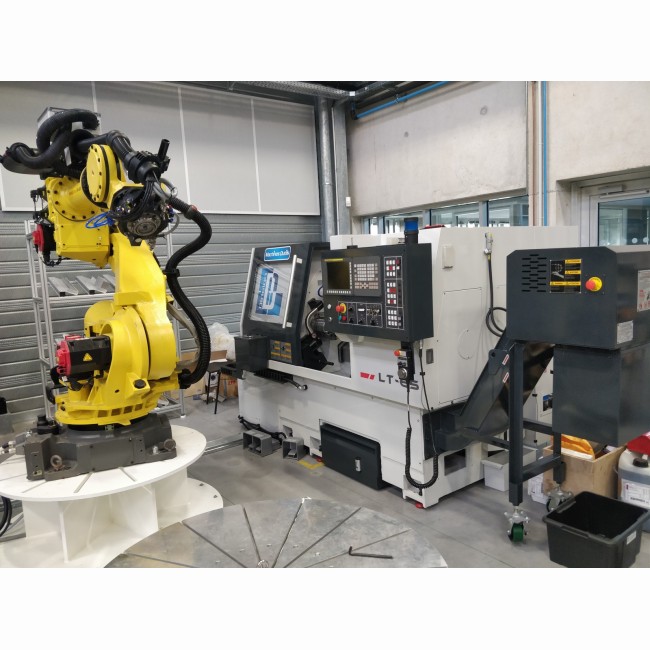

Tour à commande numérique de production série LT

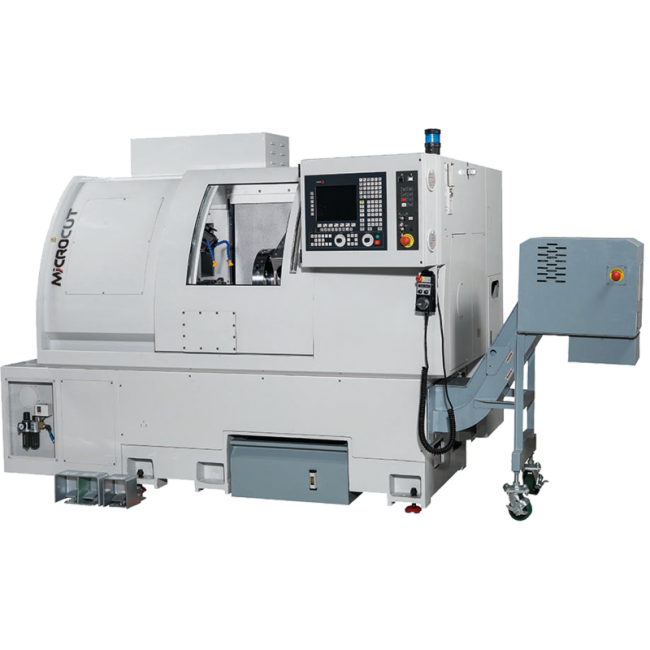

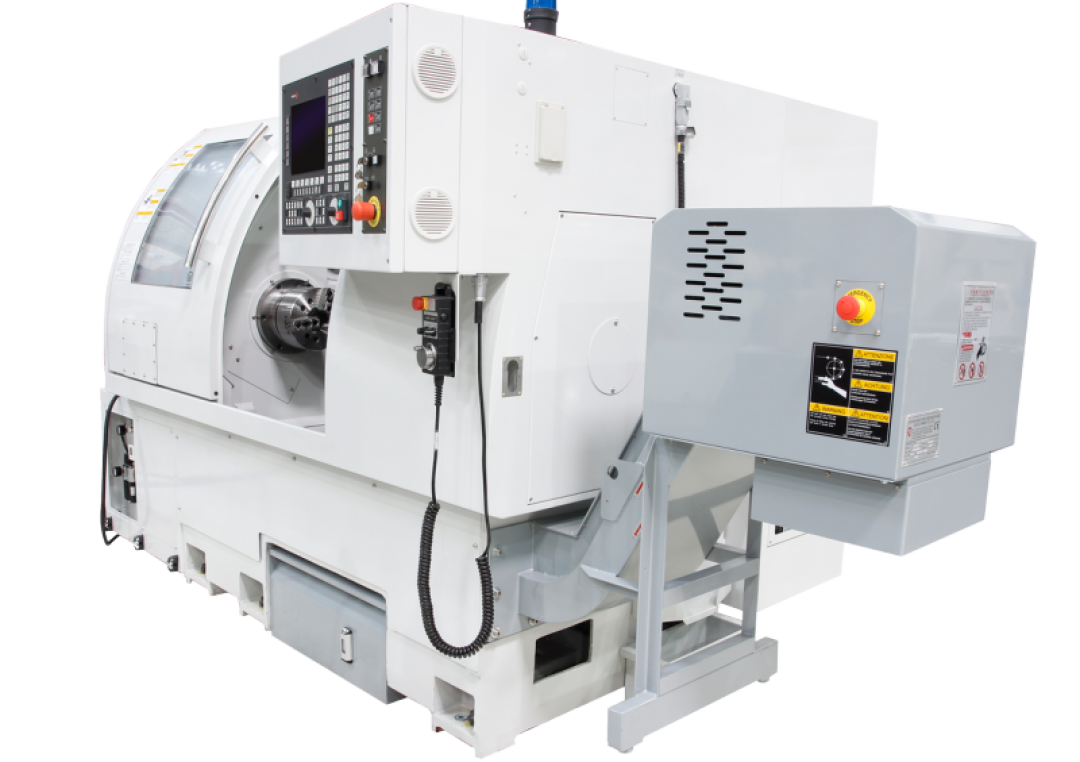

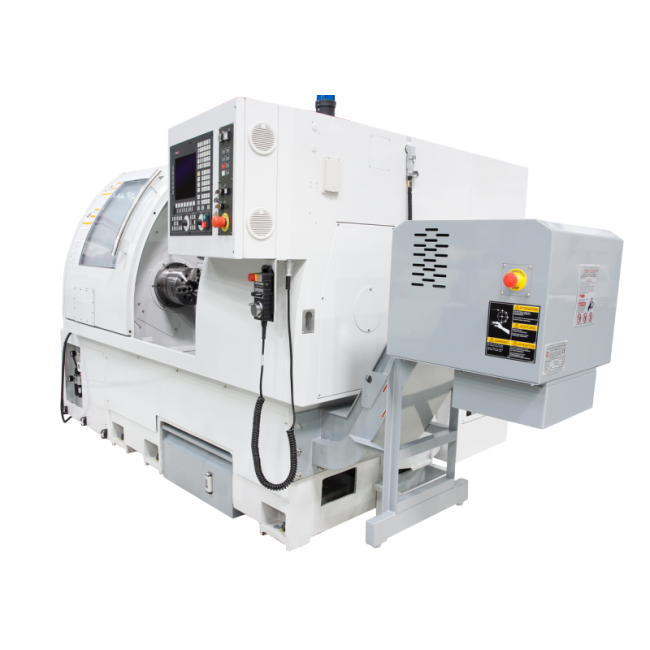

Cette gamme de machine compact et rigide est un bon compromis entre rapidité, puissance, précision et durabilité.

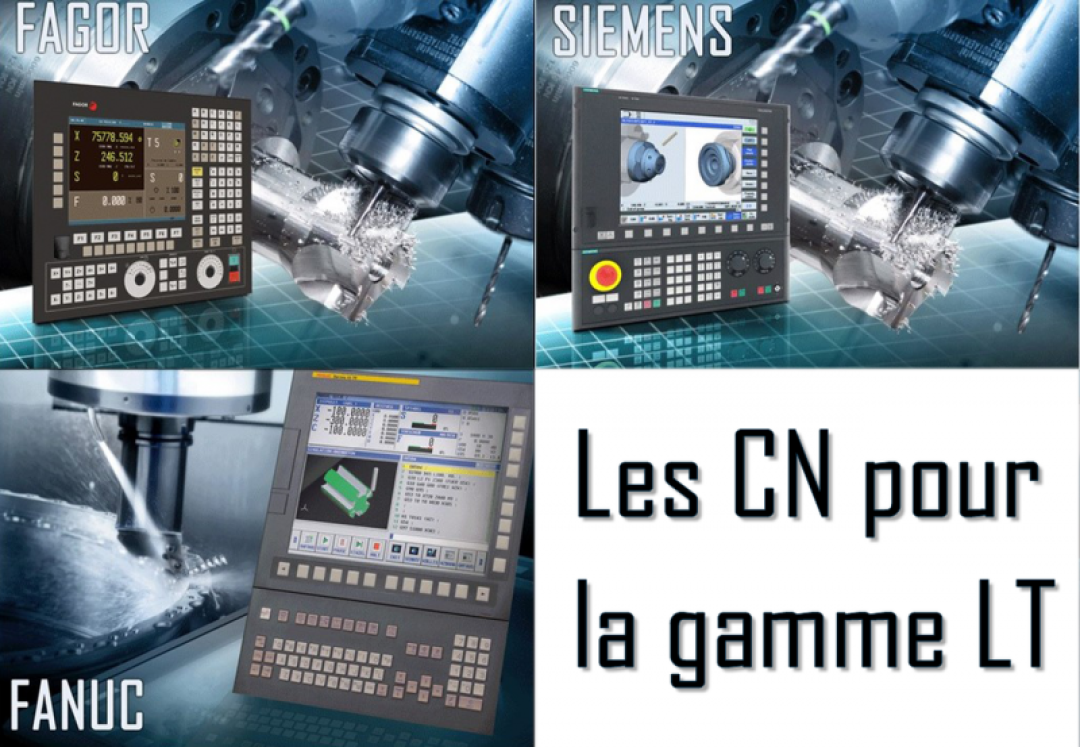

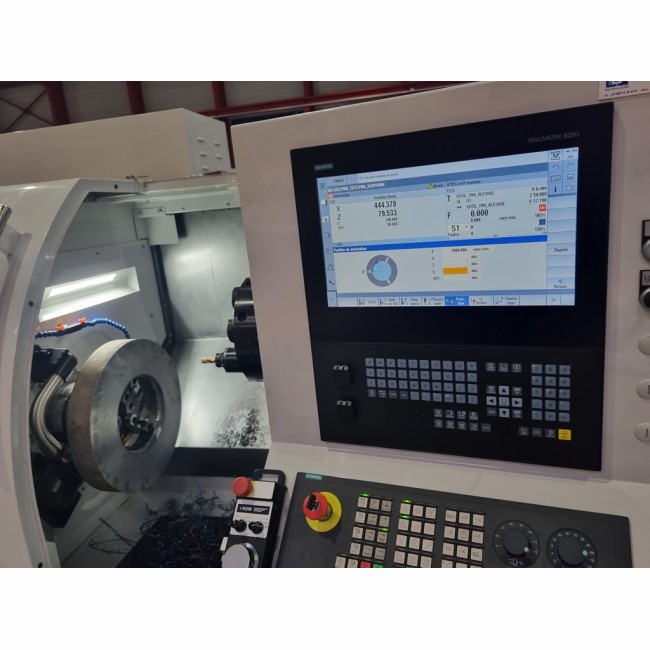

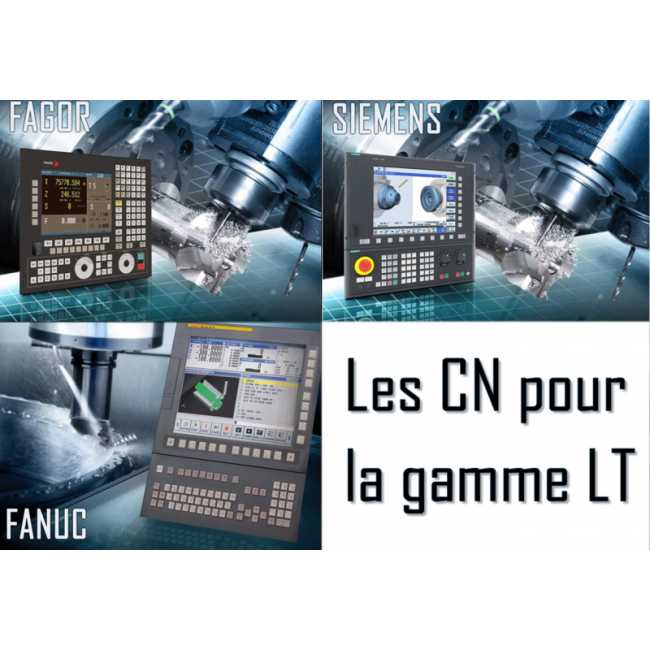

Elle peut etre pilotée suivant votre choix par une commande numérique FANUC 0iTF, Siemens 828d ou Fagor 8055.

Les principales carctéristiques des machines de cette gamme sont:

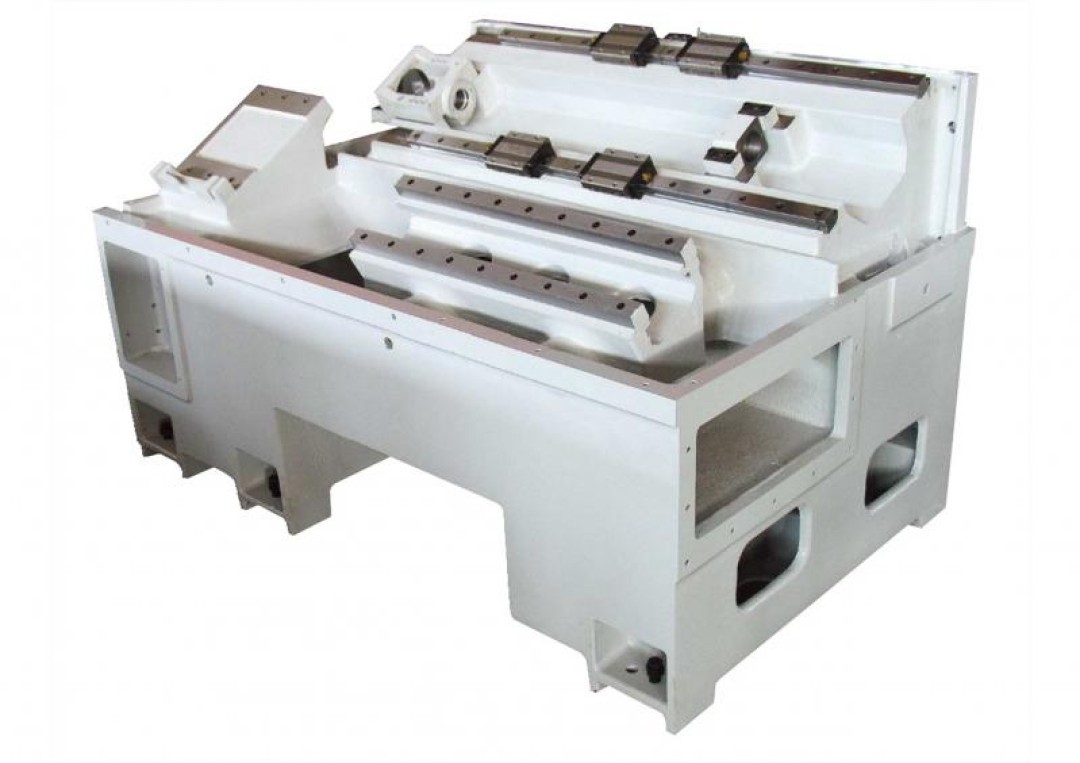

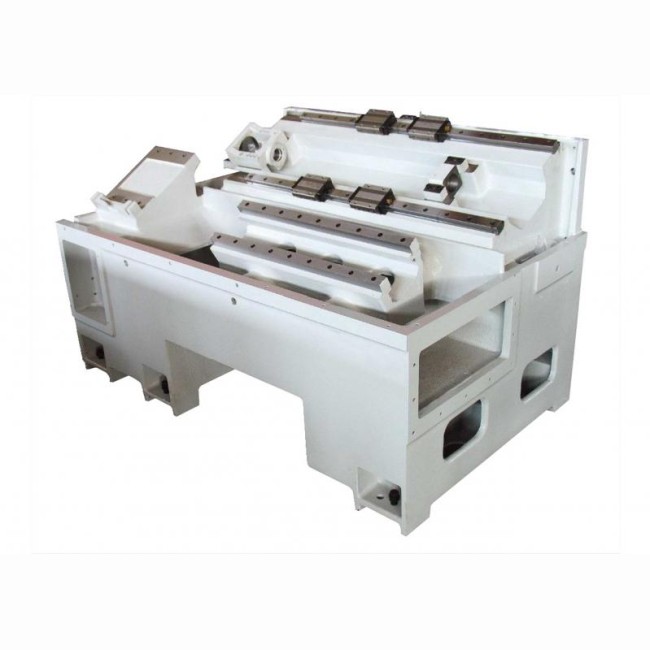

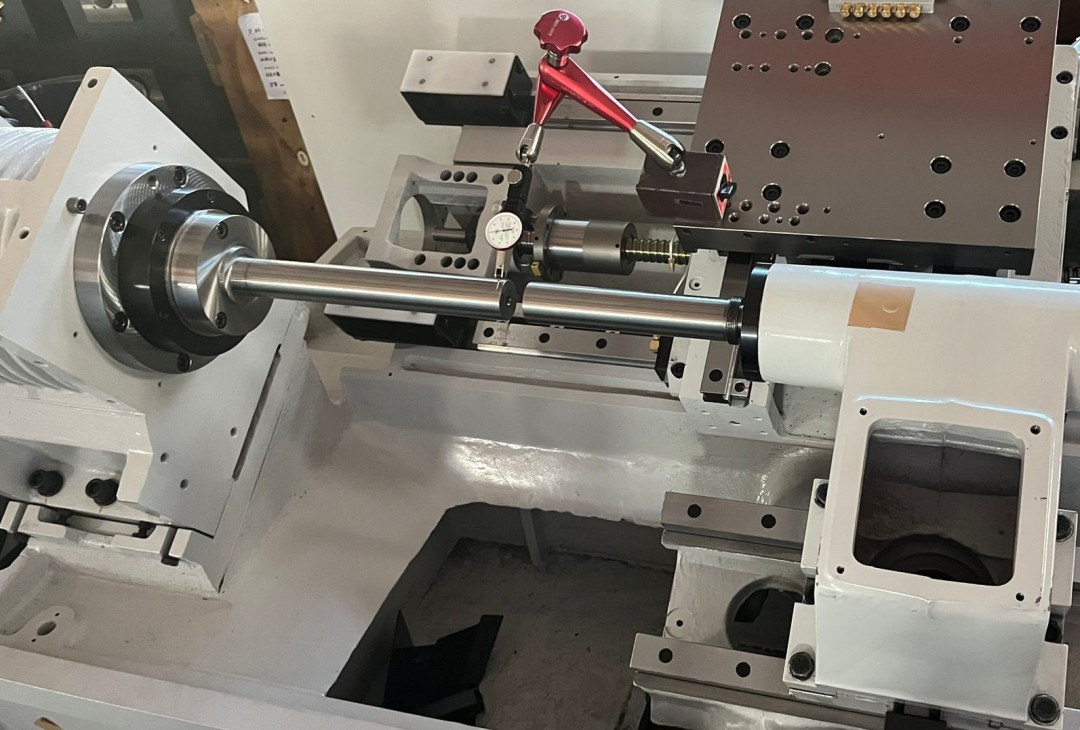

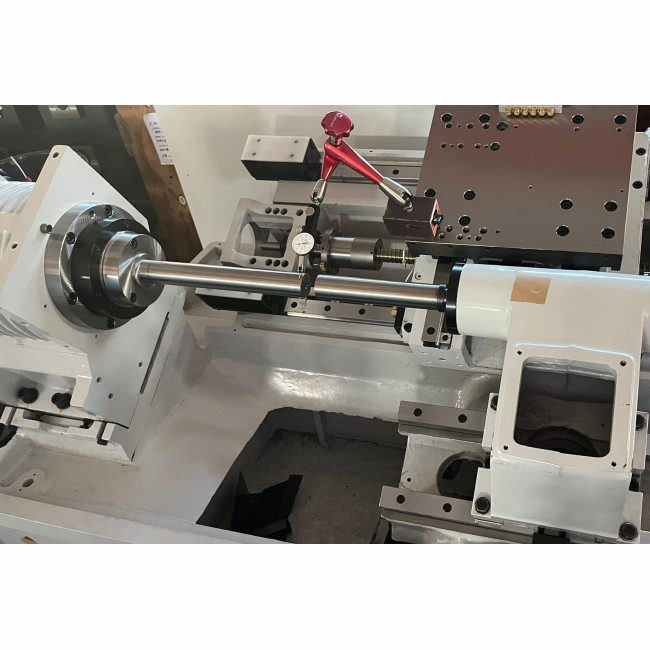

Un banc monobloc en fonte de meehanite (pas de chaise rapportée sur un banc plat) à 30°

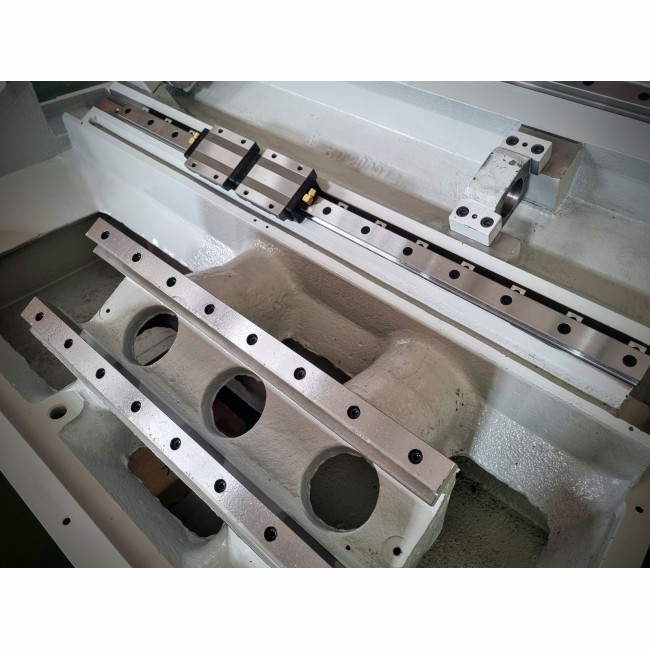

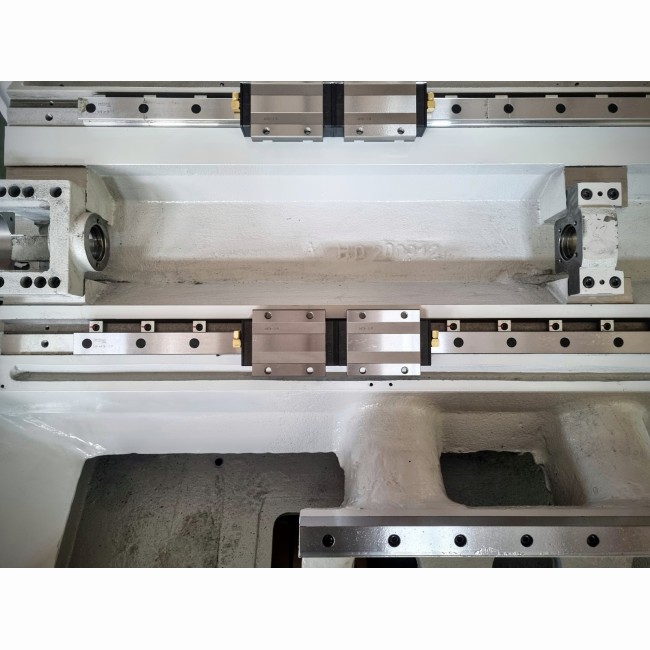

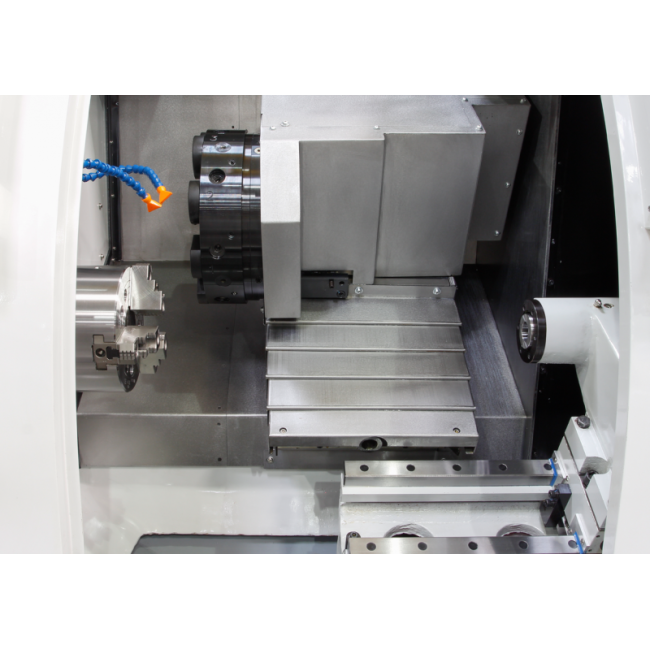

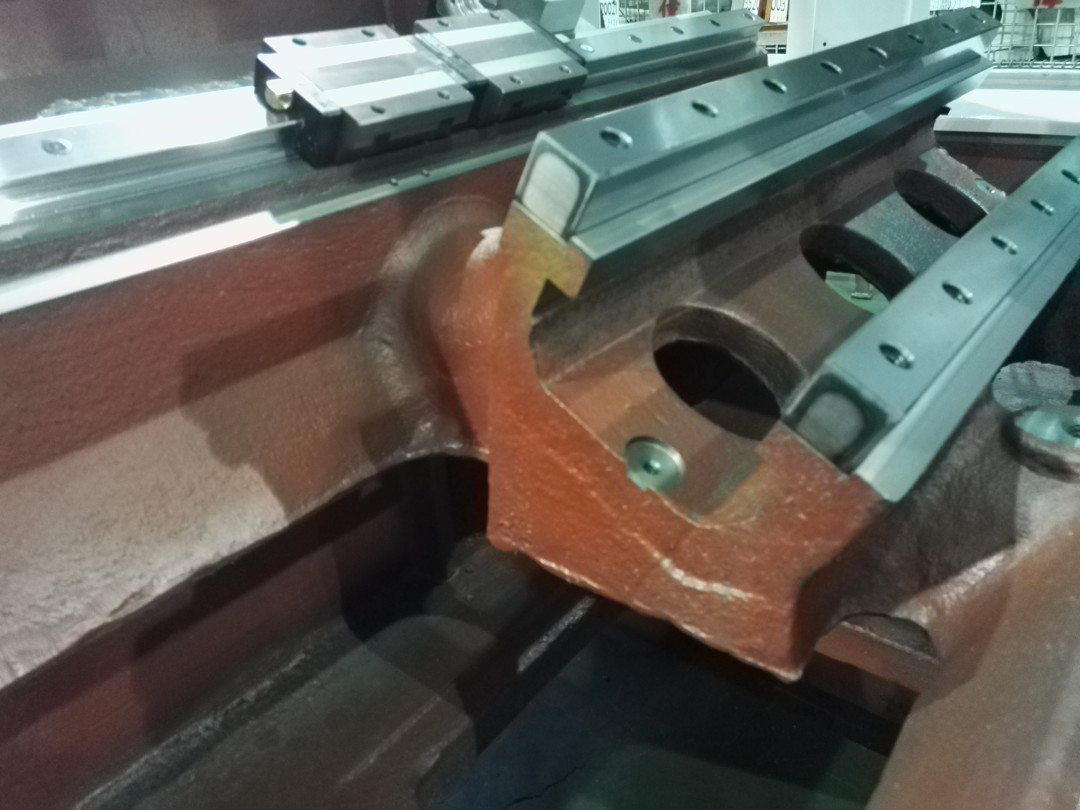

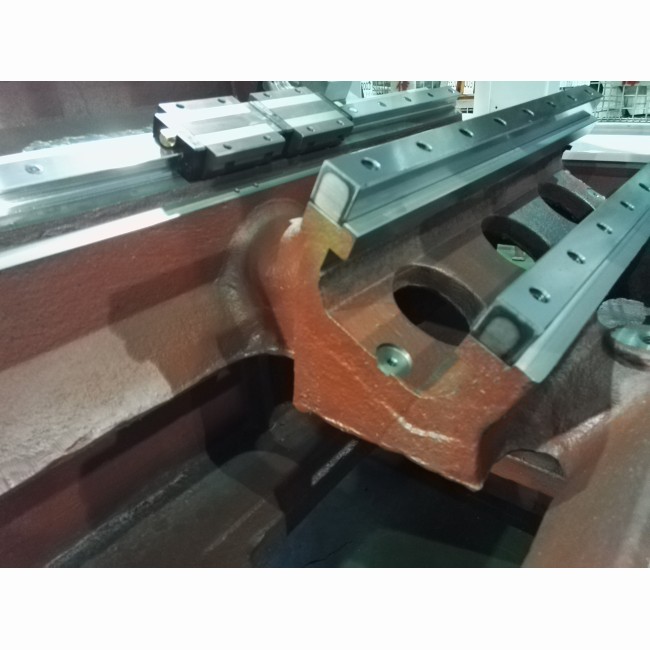

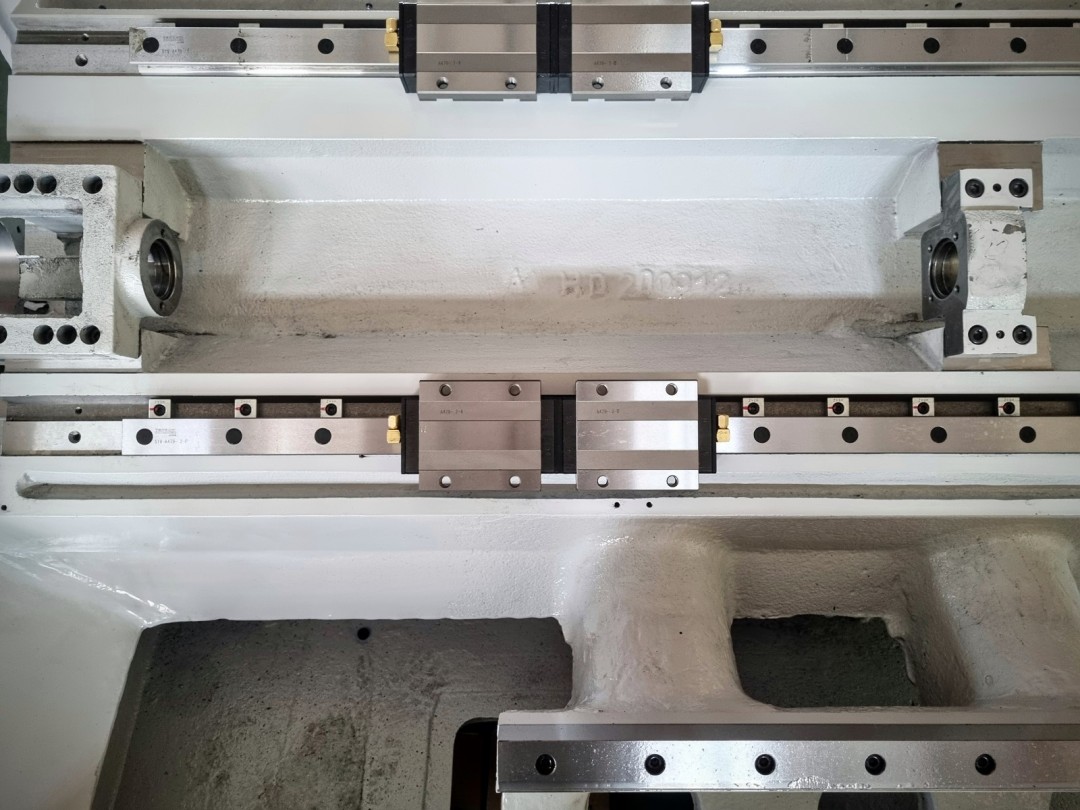

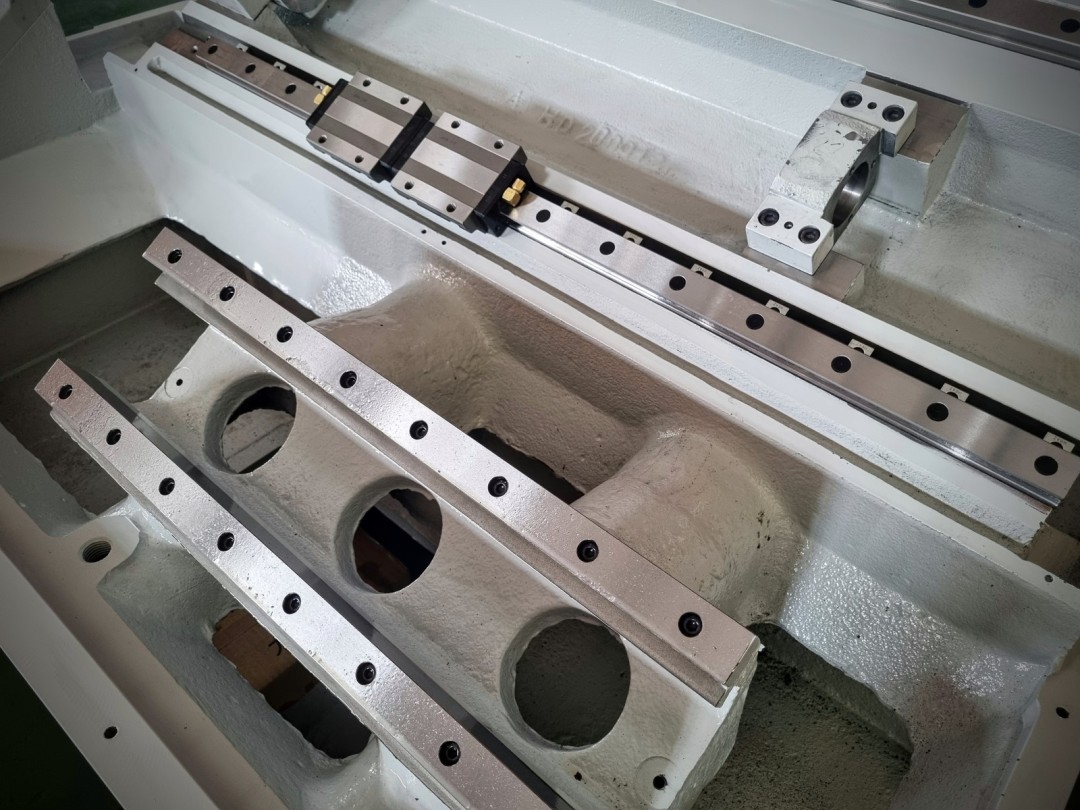

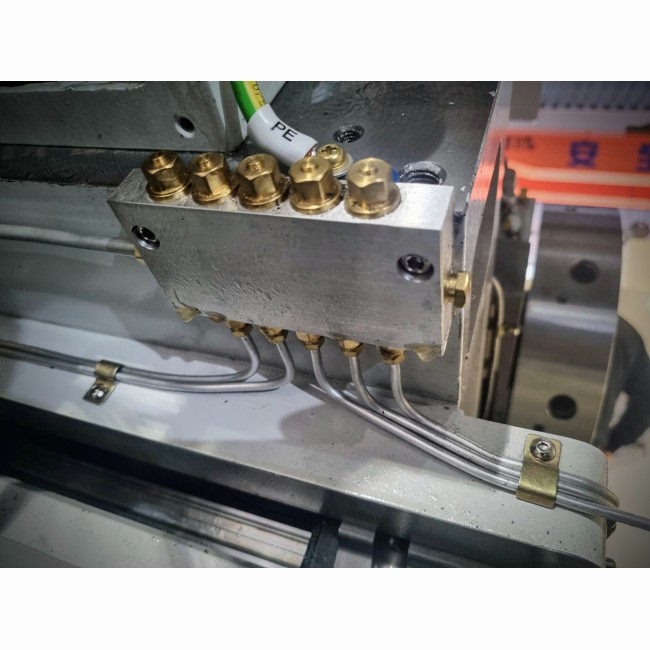

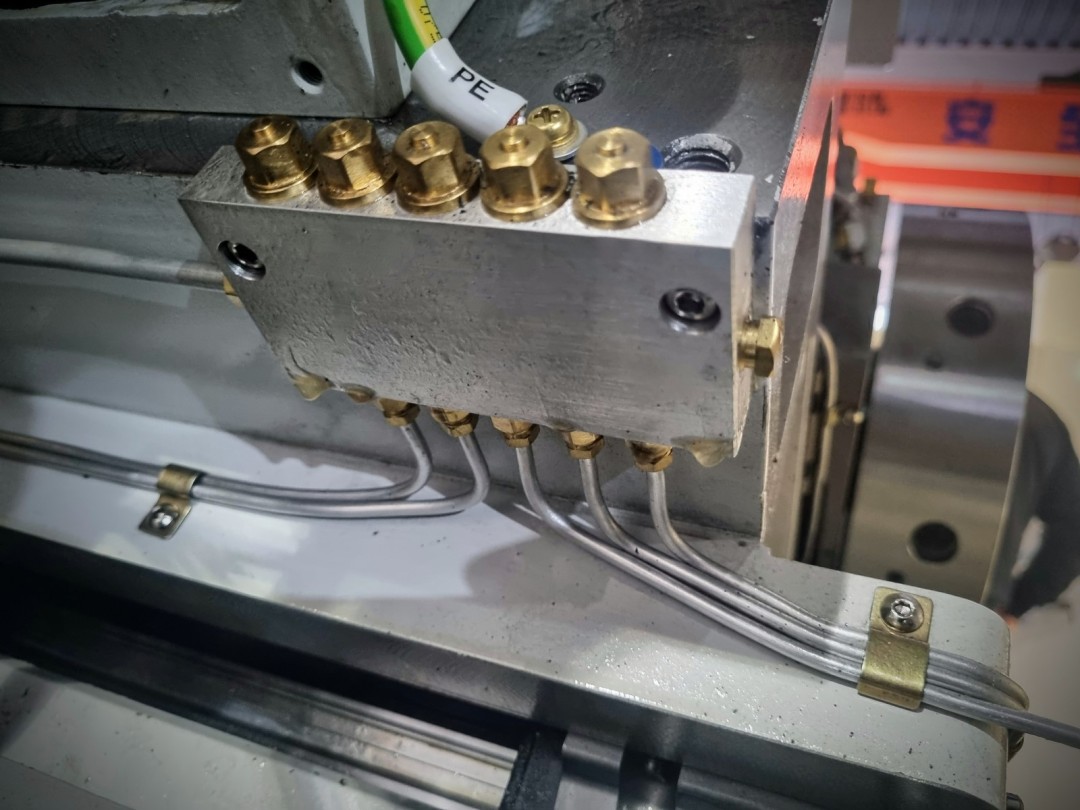

Des guidages linéaires avec patins à rouleaux sur les 2 axes pour un déplacement rapide et précis de la tourelle et contrepointe

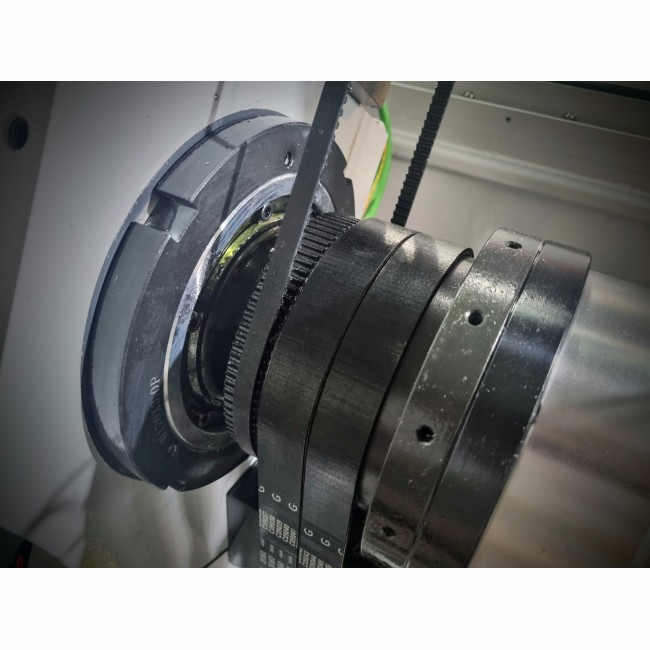

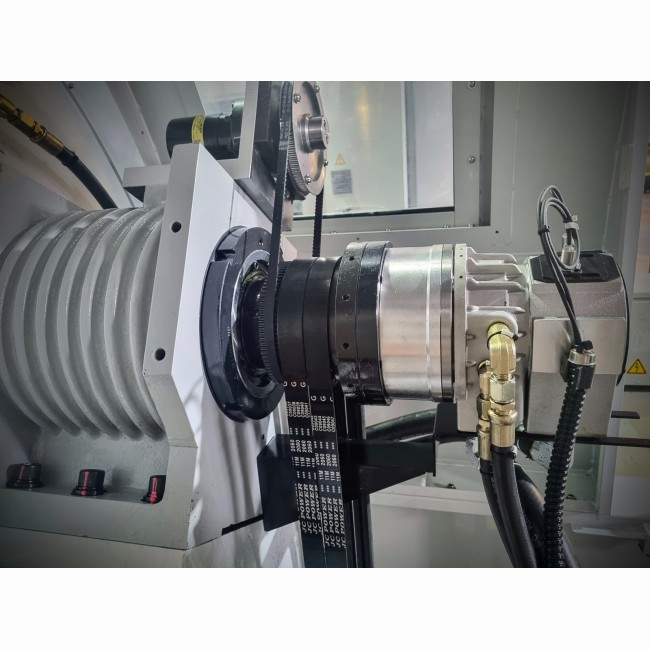

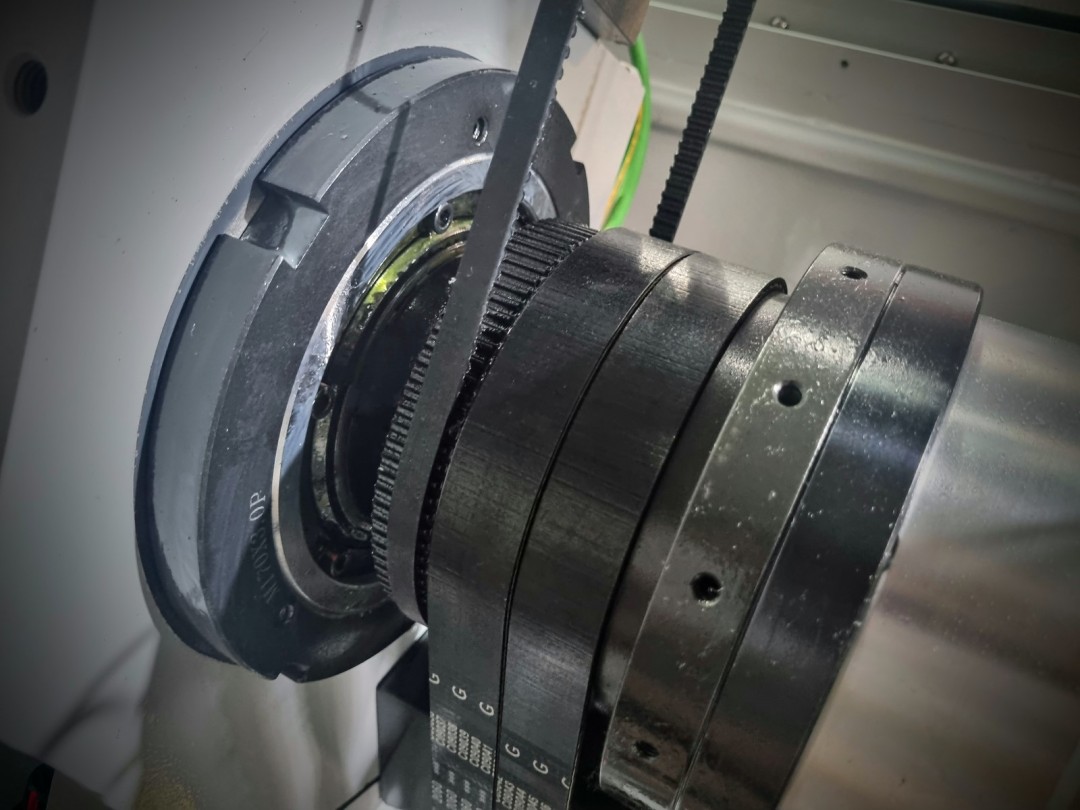

Une broche mécanique rapide de 4000 / 5000 ou 6000tr/min (suivant les modèles) et puissante montée sur 4 roulements angulaires de précision
Un large passage en broche de 42 / 52 ou 65mm

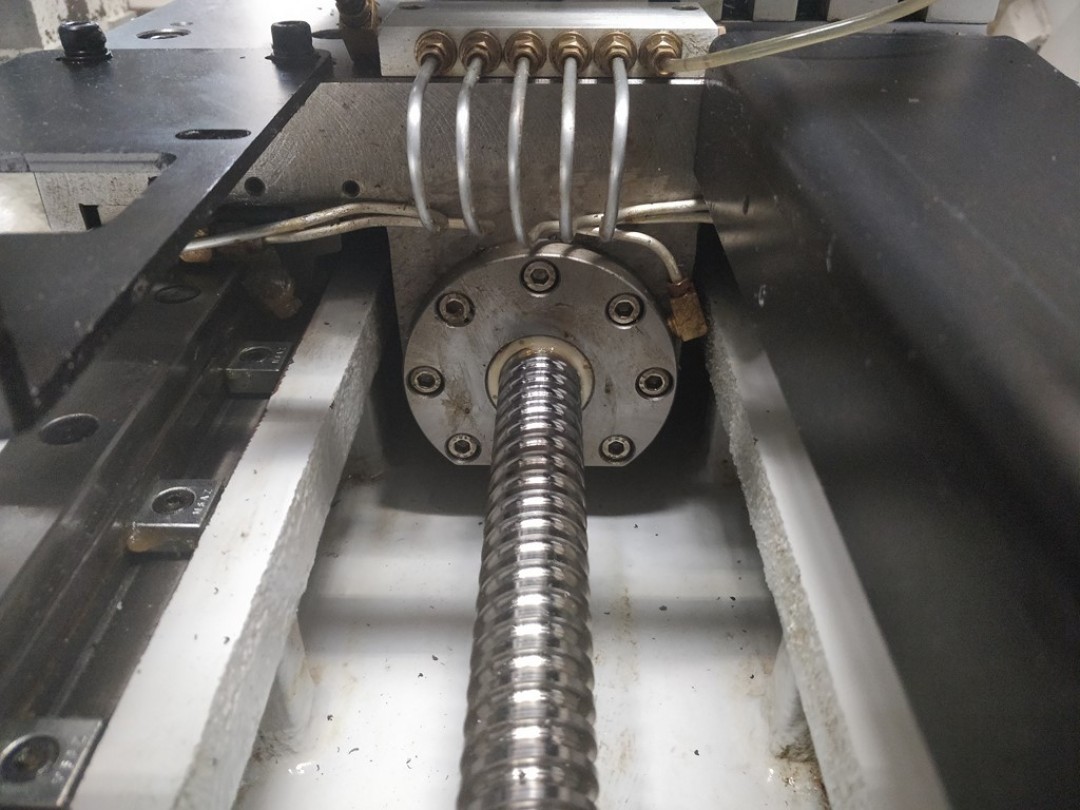

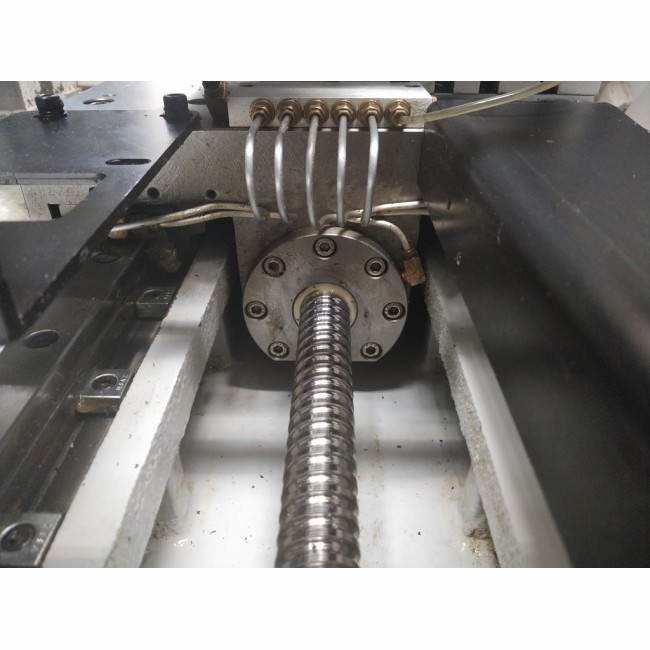

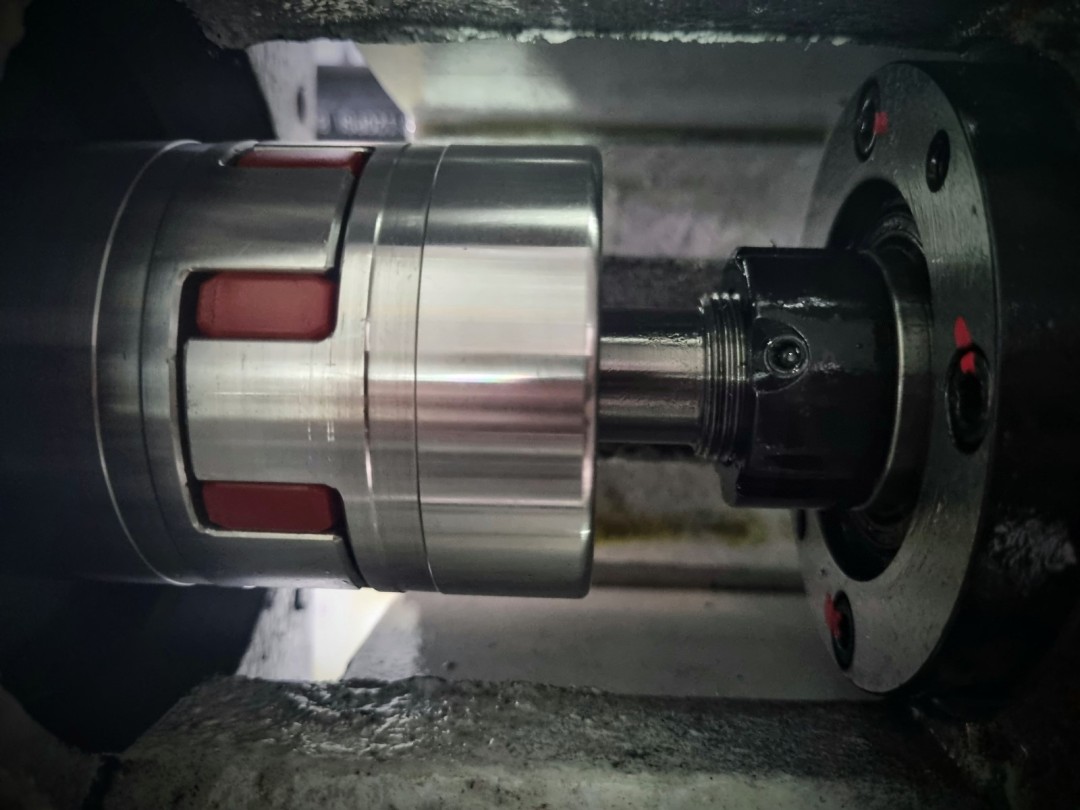

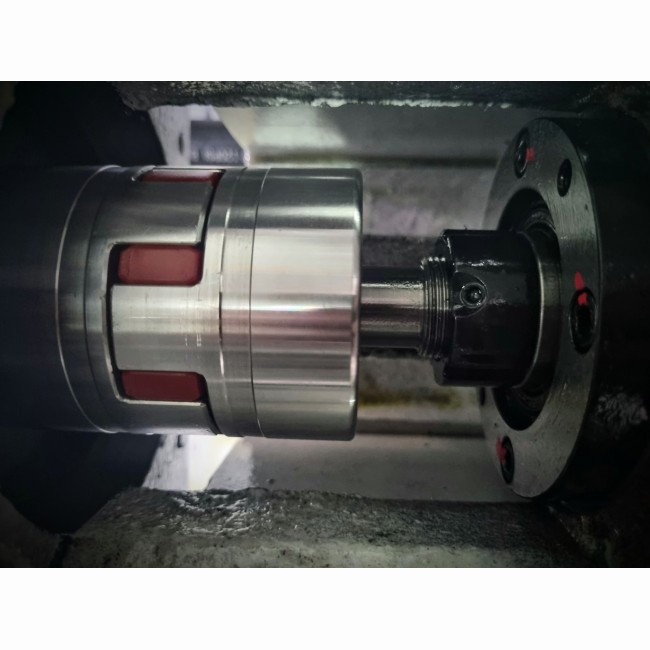

Des déplacement rapides à 30m/min grâce aux vis à billes de précision classe P3

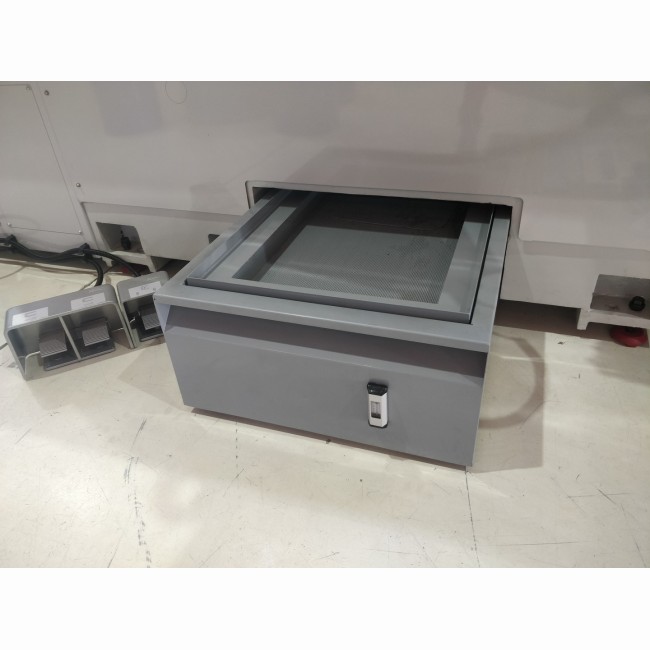

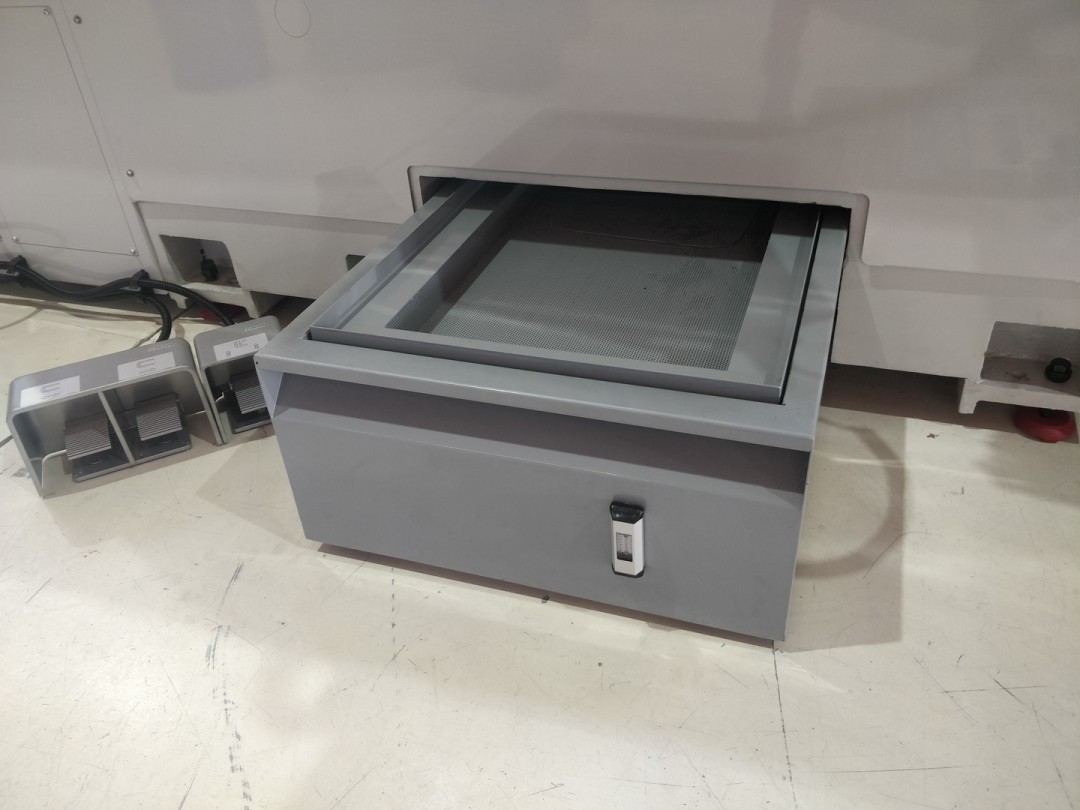

Un dégagement des copeaux étudié de par la structure de la machine

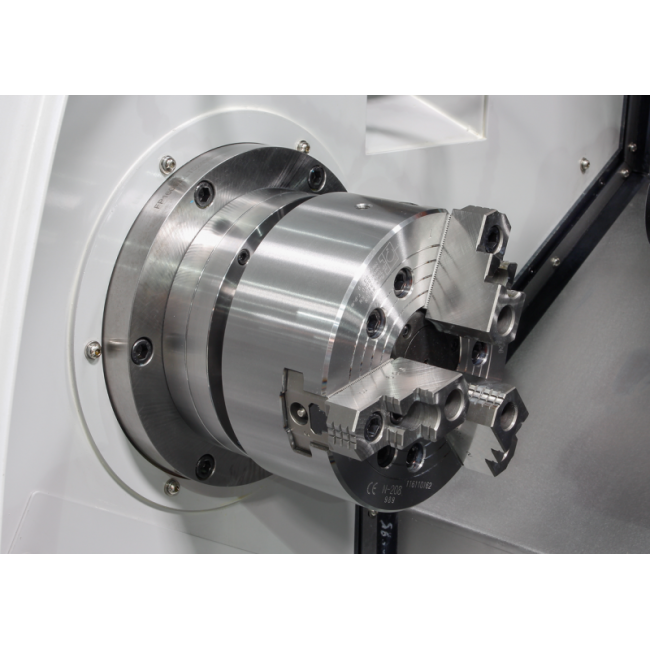

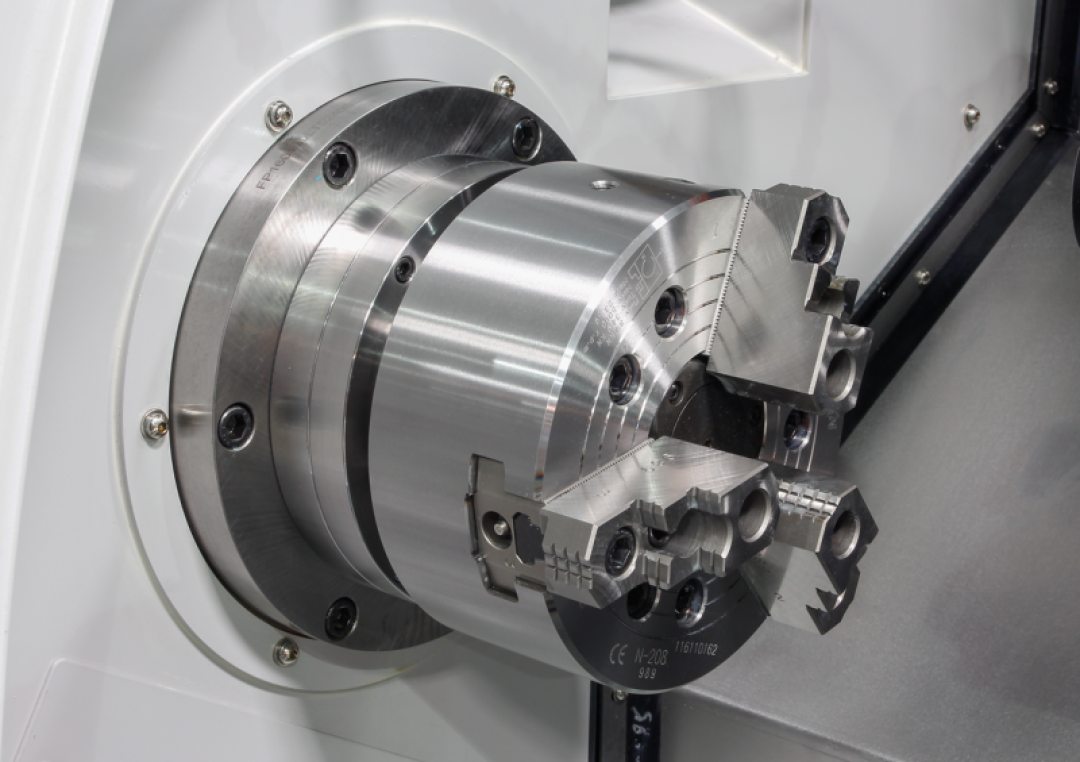

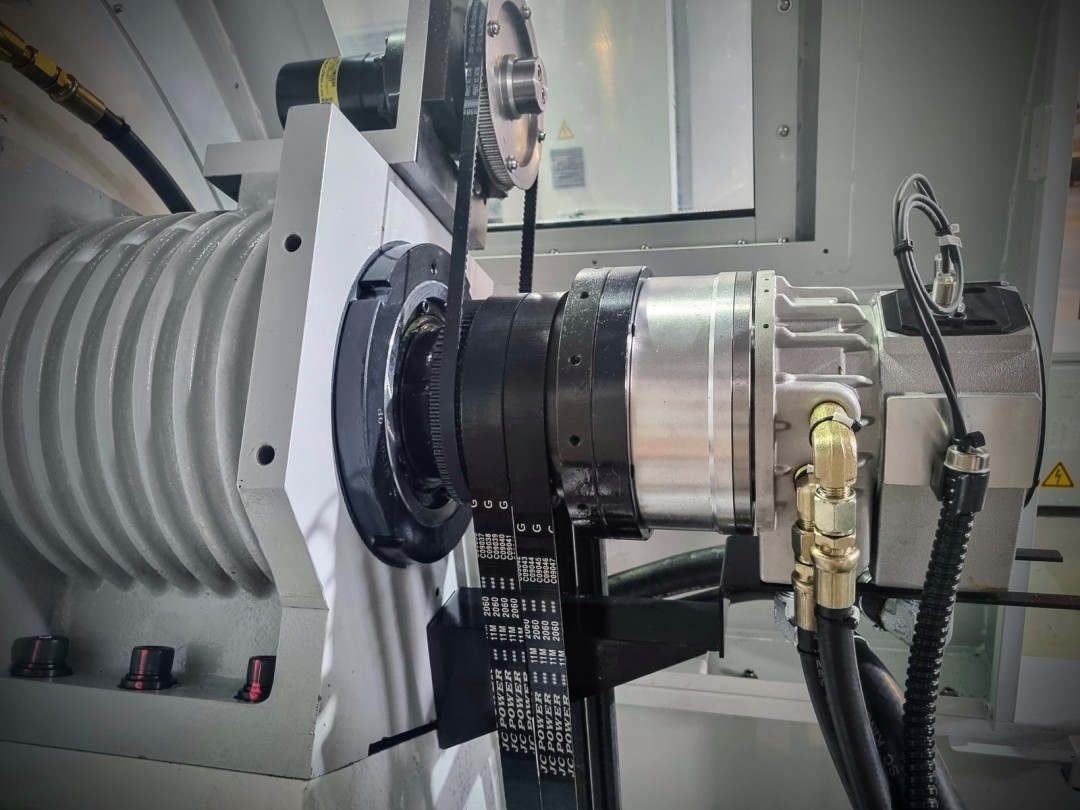

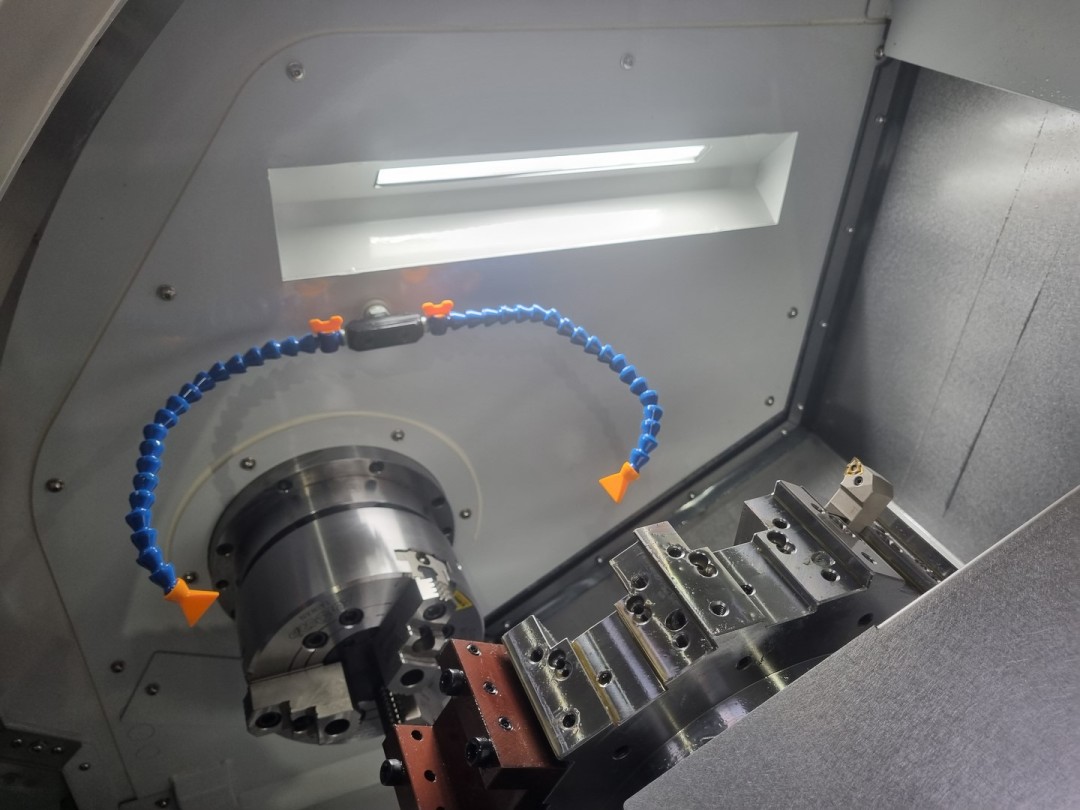

Un mandrin 3 mors à serrage hydraulique afin de réduire les temps de changement de pièces et permettant de travailler en série. Possible de monter des mandrins de plusieurs marques (SMW, Rohm...)

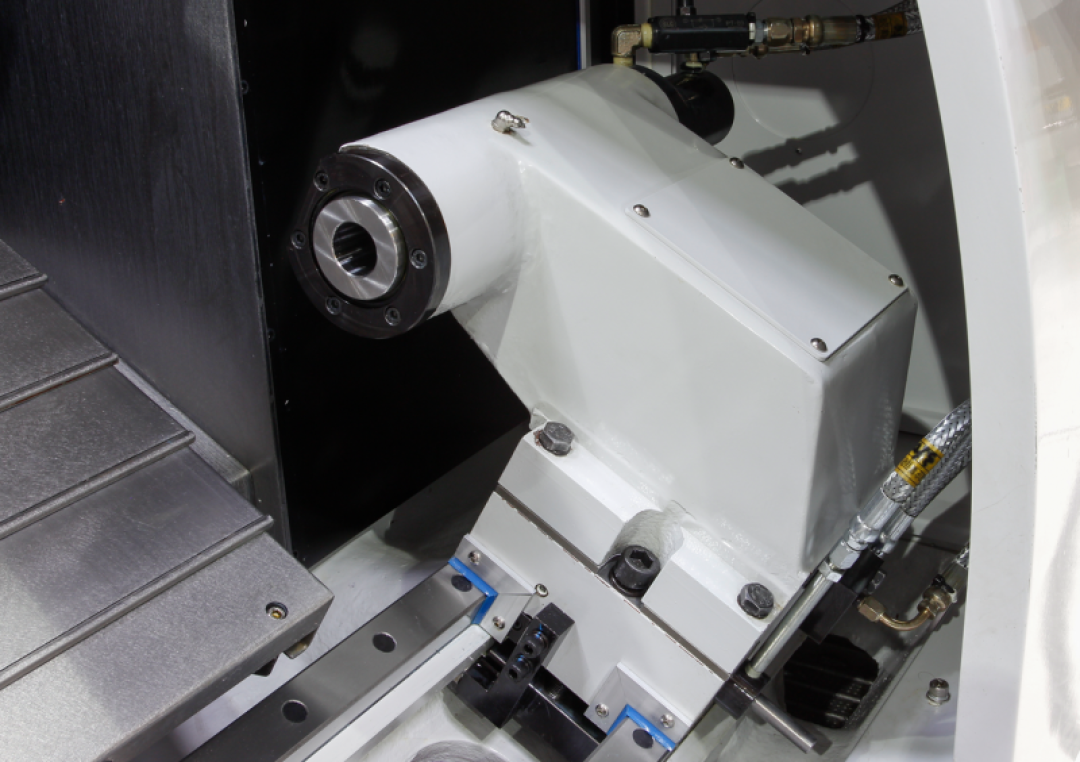

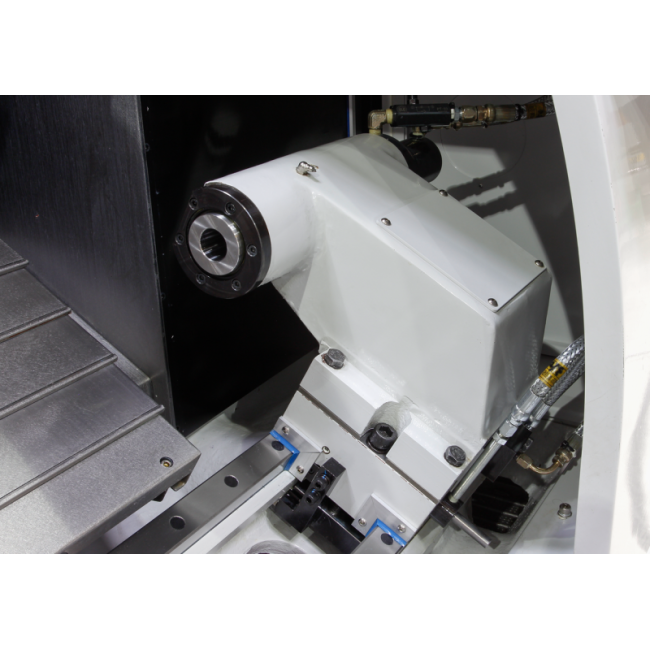

Une contrepointe avec une sortie de fourreau pilotée hydrauliquement
Des manomètres en façade permettant de régler la pression de serrage des mors et de pression d'appui de la contrepointe

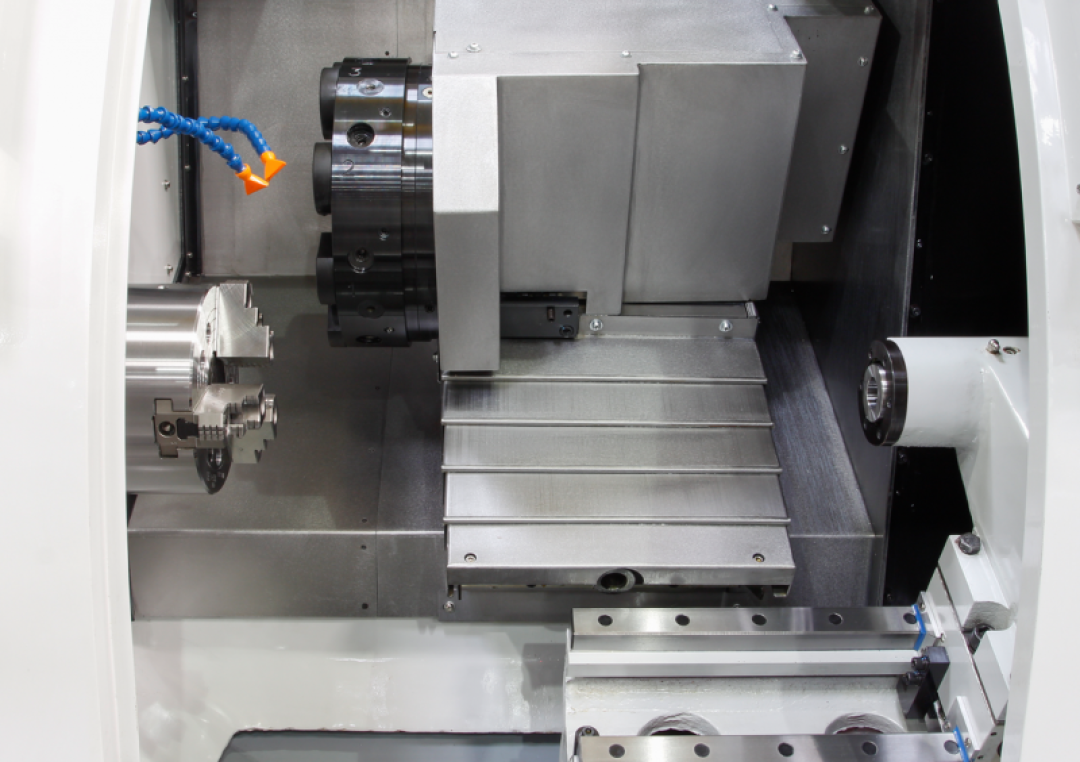

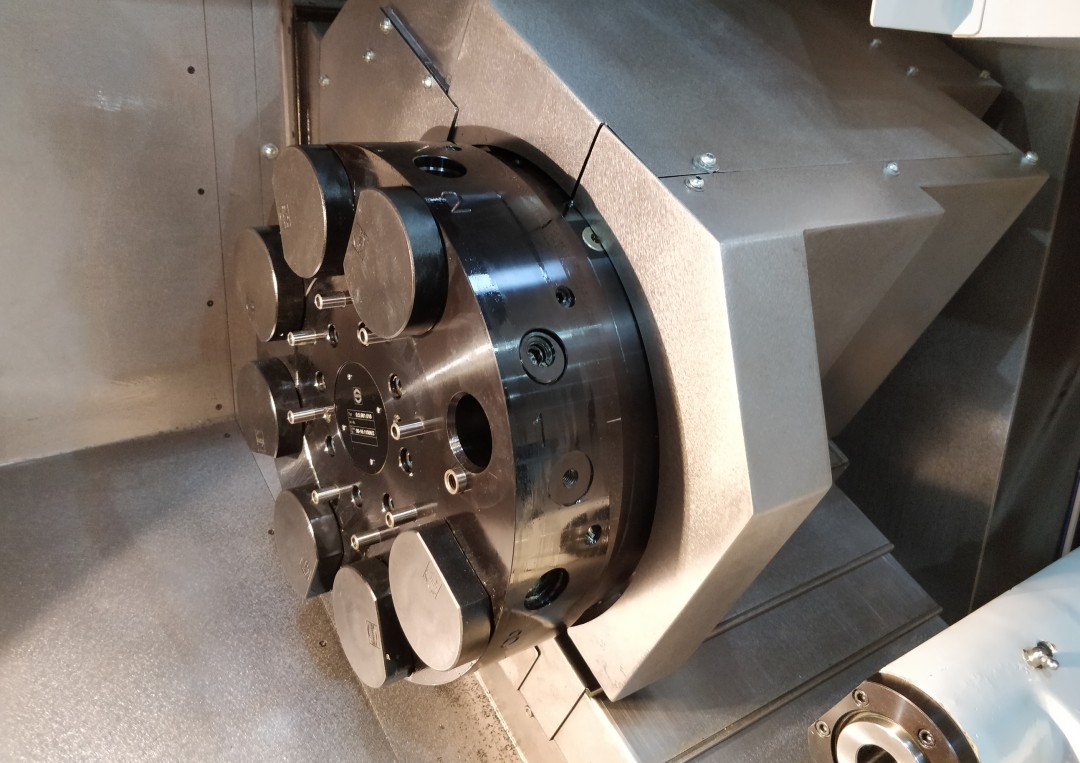

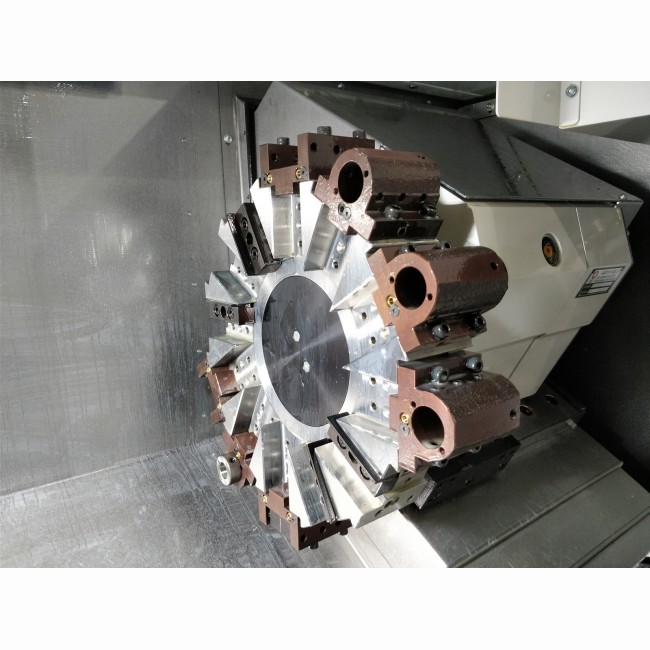

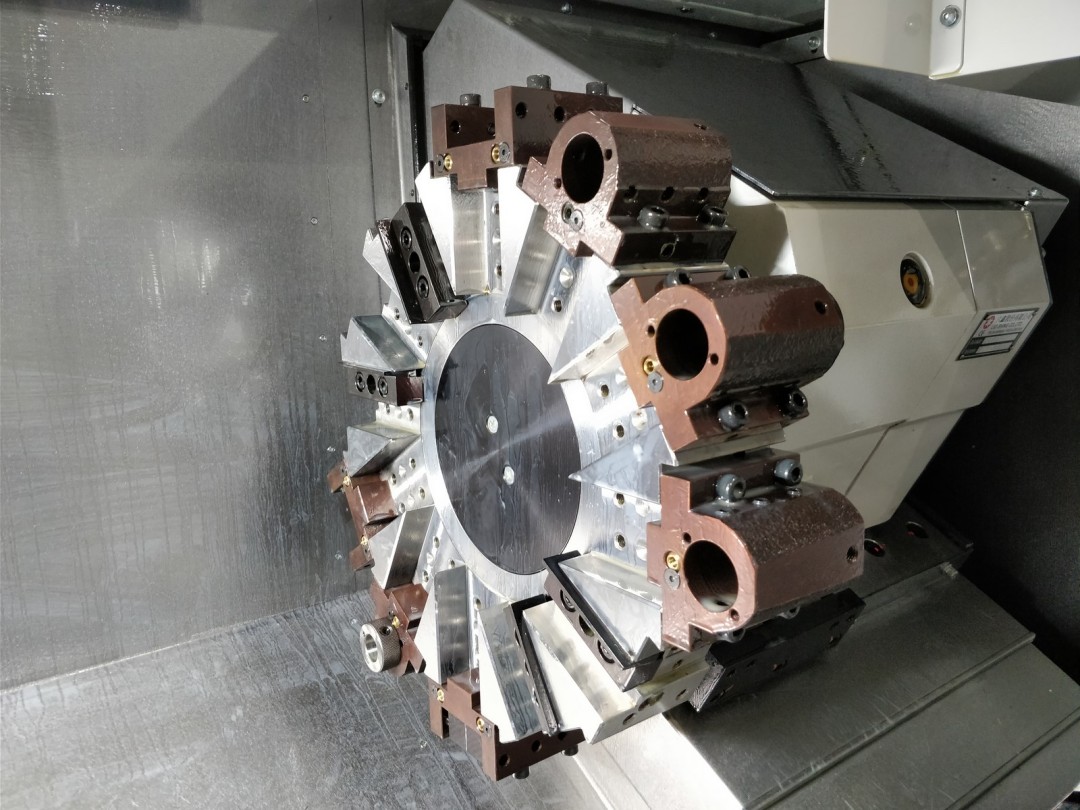

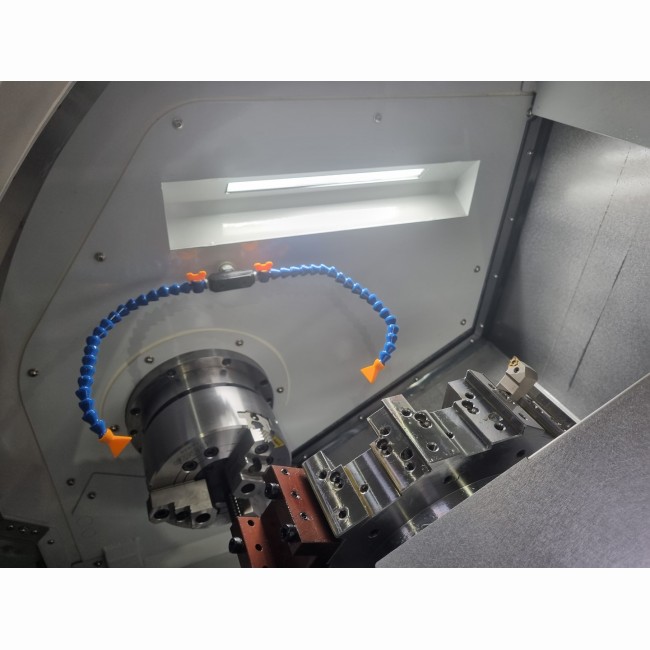

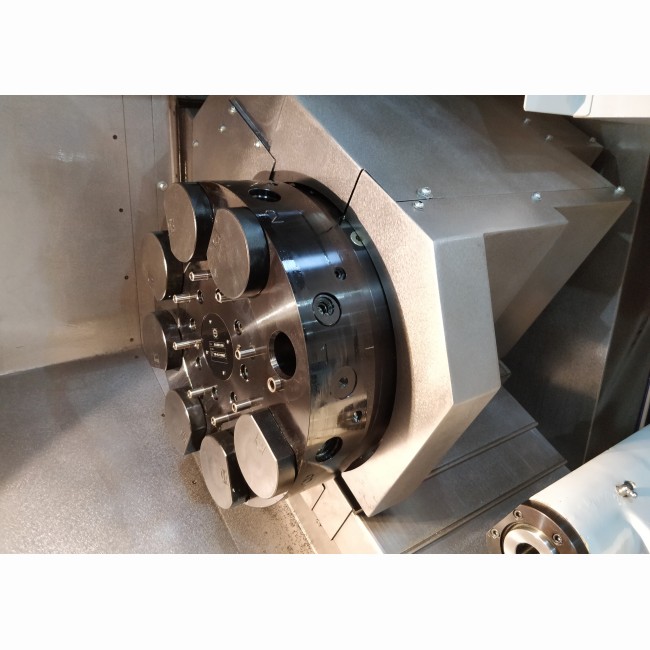

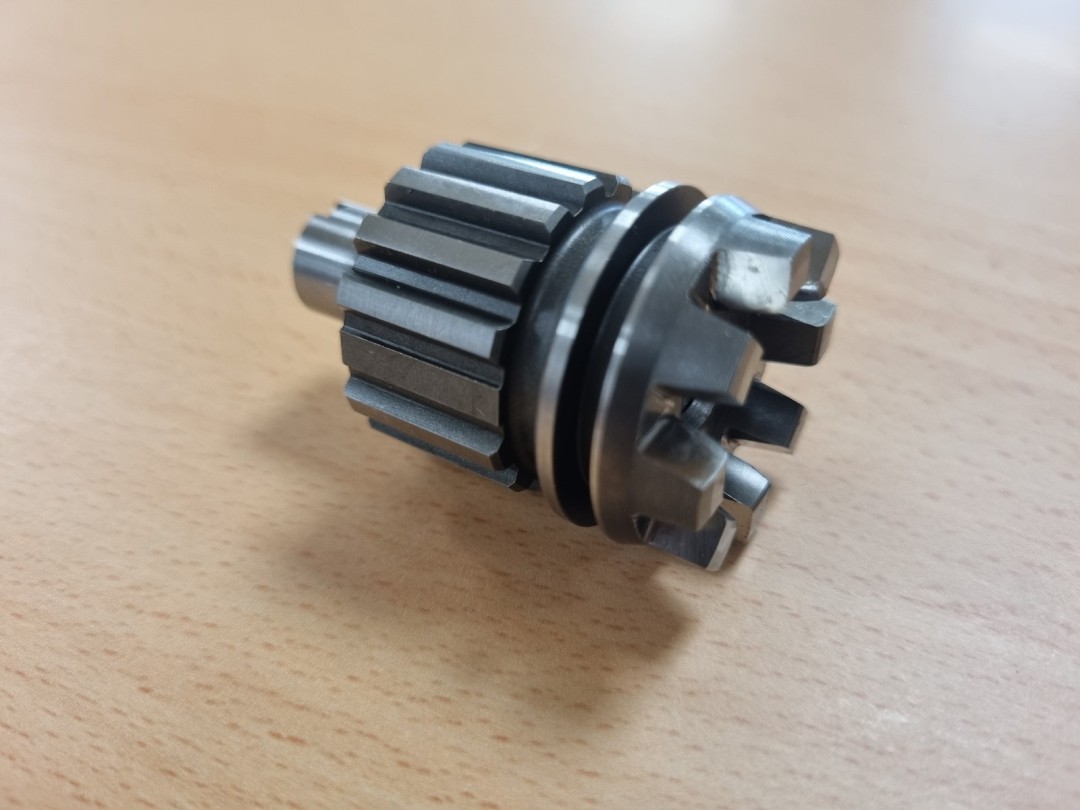

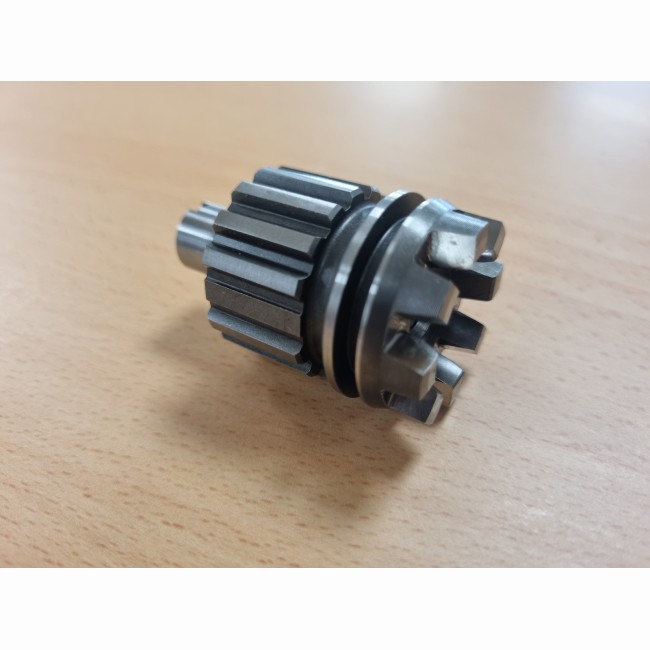

Une tourelle automatique à 8 ou 12 postes de type chaise ou VDI avec un temps de repositionnement rapide
Un package Commande Numérique, Variateurs, moteurs d'axes et moteur de broche de la même marque pour une meilleure compatibilité des organes

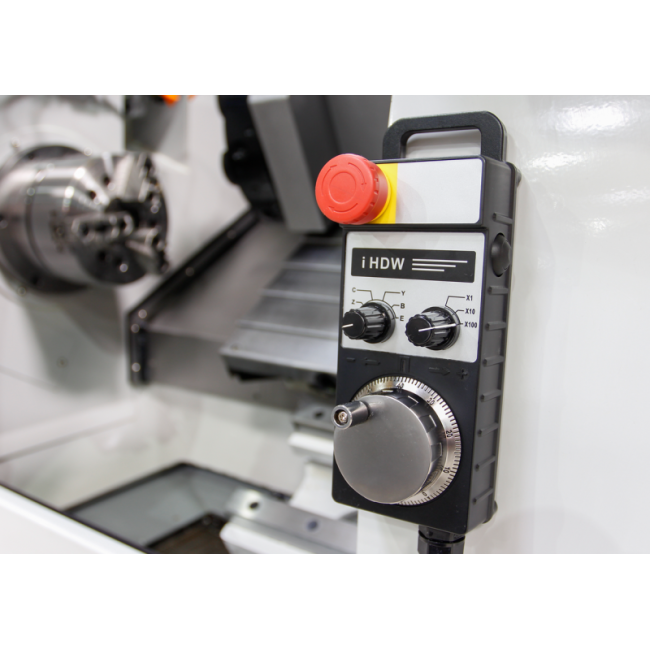

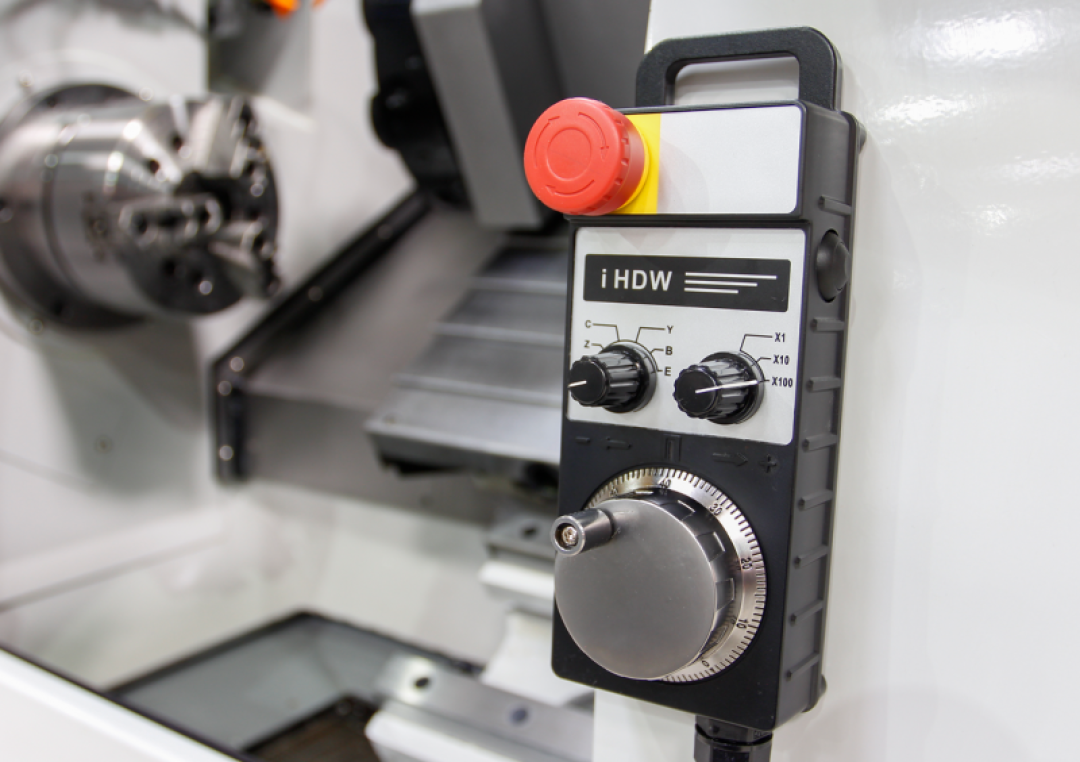

Une manivelle électronique déportée très pratique pour les opérations de réglage

Caractéristiques techniques

	LT-42	LT-52	LT-65
Commande numérique	fanuc OiTD, Siemens 828D Basic, Fagor 8055	fanuc OiTD, Siemens 828D Basic, Fagor 8055	fanuc OiTD, Siemens 828D Basic, Fagor 8055
CAPACITE	.
Diamètre au dessus du banc (mm)	500	500	500
Diamètre au dessus de la coulisse (mm)	220	220	220
Diamètre maxi d'usinage (mm)	210	210	210
Longueur maxi d'usinage (mm)	460	460	460
Inclinaison du banc (°)	30	30	30
COURSE	.
Course X (mm)	(215) 170+45	(215) 170+45	(215) 170+45
Course Z (mm)	520	520	520
BROCHE PRINCIPALE	.
Nez de broche	A2-5/A2-6	A2-5/A2-6	A2-5/A2-6
Alésage de broche (mm)	42	52	65
Vitesse de broche (rpm)	6000	5000	4000
Puissance broche Fanuc (kW)	11/15	11/15	11/15
Puissance broche Fagor (kW)	7.5/11	7.5/11	11/15
Puissance broche Siemes (kW)	12/15	12/15	12/15
Taille mandrin hydraulique (mm)	169	210	215
Pression hydraulique min/max (kg/cm²)	5/30	5/30	5/30
TOURELLE	.
Type de tourelle	Hydraulique verticale	Hydraulique verticale	Hydraulique verticale
Nombre d'outils	8	8	8
Type de porte outils	A chaise ou VDI	A chaise ou VDI	A chaise ou VDI
CONTREPOINTE	.
Diamètre du fourreau (mm)	65	65	65
Course contrepointe (mm)	370	370	370
Cône morse (CM)	4	4	4
Course fourreau (mm)	50	50	50
Sortie du fourreau	Manuelle	Manuelle	Manuelle
AXES	.
Avances rapides axe X (m/min)	30	30	30
Avances rapides axe Z (m/min)	30	30	30
Moteur	.
Pompe liquide de refroidissement (W)	530 (50Hz) / 750 (60Hz)	530 (50Hz) / 750 (60Hz)	530 (50Hz) / 750 (60Hz)
Pompe hydraulique (W)	1500	1500	1500
Pompe lubrification (W)	12	12	12
Capacité (L)	.
Pression maxi (kg/cm²)	10	10	10
Débit maxi (L/min)	58 (50Hz) / 66 (60Hz)	58 (50Hz) / 66 (60Hz)	58 (50Hz) / 66 (60Hz)
Encombrements	.
L x l x H sans convoyeur (mm)	2390 x 1650 x 1600	2390 x 1650 x 1600	2390 x 1650 x 1600
L x l x H avec convoyeur (mm)	3280 x 1650 x 1600	3280 x 1650 x 1600	3280 x 1650 x 1600
Poids (kg)	3200	3200	3200
