MICROCUT - LT52 - 0010710

Désignation : LT52

Référence DMO : 0010710

Marque : MICROCUT

Neuf

En stock



Brochure MICROCUT - LT52 - 0010710    Fiche technique MICROCUT - LT52 - 0010710


Renseignements MICROCUT - LT52 - 0010710

DESCRIPTIF

Tour a commande numérique de production série LT

Cette gamme de machine compact et rigide est un bon compromis entre rapidité, puissance, précision et durabilité.

Cette machine est pilotée par une commande numérique  Fagor 8055, particulierement adaptée pour les pièces unitaires, prototypes, petites séries...

Les principales carctéristiques des machines de cette gamme sont:

  • Un banc monobloc en fonte de meehanite (pas de chaise rapportée sur un banc plat) à 30°
  • Des guidages linéaires avec patins a rouleaux sur les 2 axes pour un déplacement rapide et précis de la tourelle et contrepointe
  • Une broche mécanique rapide  5000tr/min et puissante montée sur 4 roulements angulaires de précision
  • Un large  passage en broche de 52mm

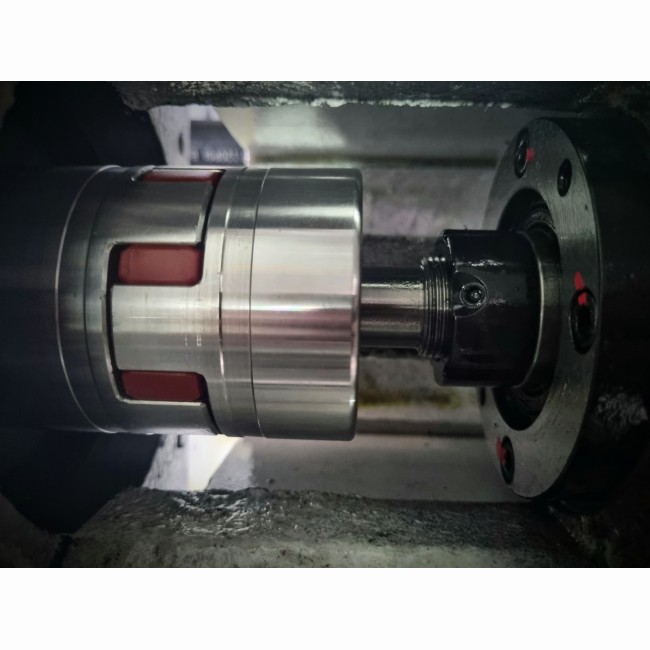

  • Des déplacement rapides a 30m/min grâce aux vis a billes de précision classe P3
  • Un dégagement des copeaux étudié de par la structure de la machine
  • Un mandrin 3 mors a serrage hydraulique afin de réduire les temps de changement de pièces et permettant de travailler en série
  • Une contrepointe avec une sortie de fourreau pilotée hydrauliquement
  • Des manomètres en facade permettant de rélger la pression de serrage des mors et de pression d'appui de la contrepointe
  • une tourelle automatique LS200 de 12 postes à chaise
  • Un package Commande Numérique, Varaiteurs, moteurs d'axes et moteur de broche de la meme marque pour une meilleure compatbilité des organes
  • Une manivelle électronique déportée très pratique pour les opérations de réglage
  • Un convoyeur a copeaux a palettes avec une sortie sur la droite de la machine



Caractéristiques techniques

LT52
Commande numériqueFAGOR 8055
Diamètre au dessus du banc (mm)500
Diamètre au dessus de la coulisse (mm)220
Longueur maxi usinable (mm)460
Course X (mm)215
Course Z (mm)520
Vitesse de broche (tr/min)5000
Nez de brocheA2-6"
Alesage de broche (mm)52
Puissance moteur de broche (Kw)11 / 15
Inclinaison du banc (°)30
Avances rapides axe X (m/min)30
Avances rapides axe Z (m/min)30
Type de tourellehydraulique
Nombre de tourelle1
Type de portes outilsa chaise
Nombre d’outils12
Diamètre du fourreau de la contrepointe (mm)65
Cone morse de la contrepointeCM4
Course du fourreau (mm)50
Type du fourreauFixe
Sortie du fourreauHydraulique
Puissance installée (Kva)20

Equipements

LT52
Mandrin hydraulique diametre 200mmoui
Convoyeur à copeauxoui
Manivelle électronique deportéeoui

Données de la machine

LT52
Encombrement (L x l x H) (mm)2390 x 1650 x 1600
Poids (kg)3200
