MICROCUT - LT65 - 11395

Désignation : LT65

Référence DMO : 11395

Marque : MICROCUT

Neuf

En stock



   Fiche technique MICROCUT - LT65 - 11395


Renseignements MICROCUT - LT65 - 11395

DESCRIPTIF

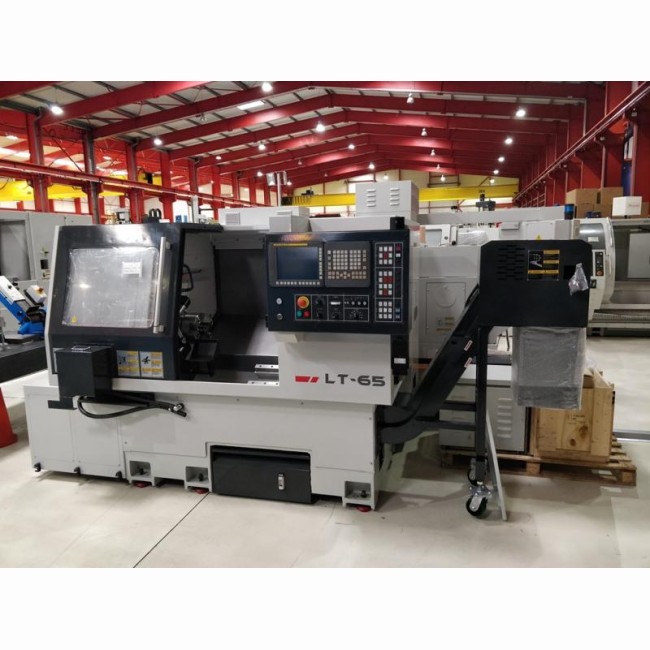

Tour a commande numérique de production LT65

Cette gamme de machine compact et rigide est un bon compromis entre rapidité, puissance, précision et durabilité.

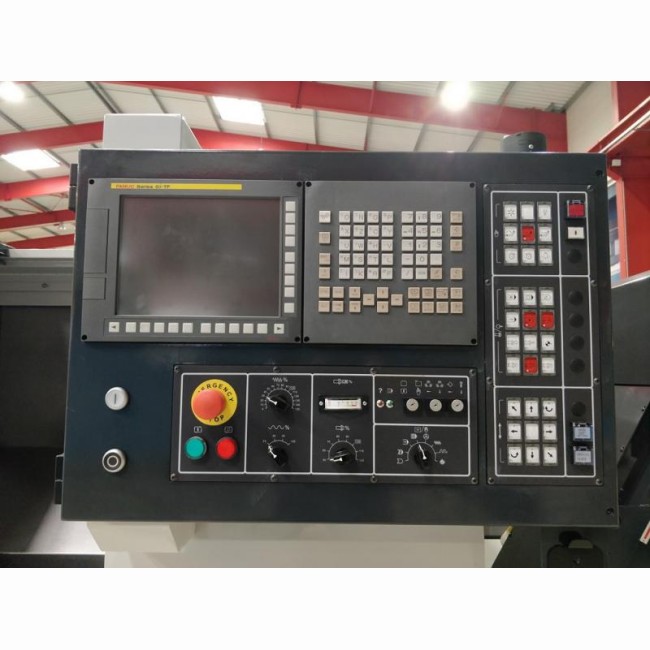

Cette machine équipée d'une commande numérique Fanuc 0iTF se caractérise par

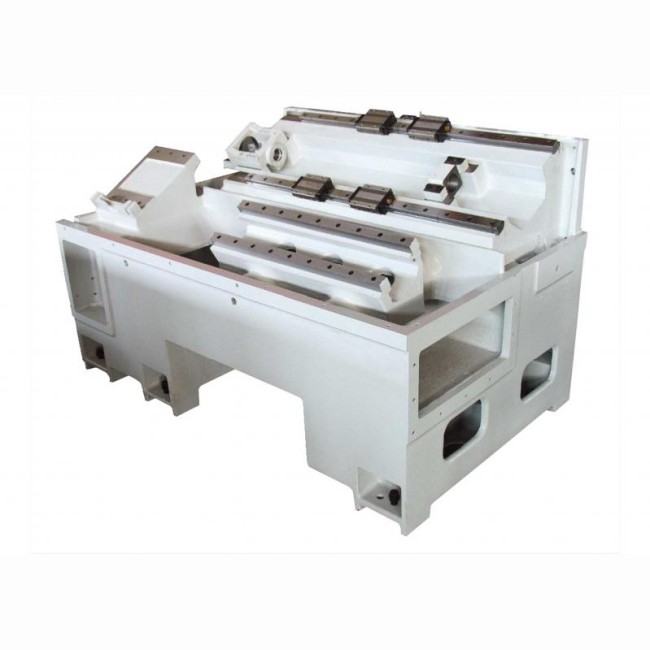

  • Un banc monobloc en fonte de meehanite (pas de chaise rapportée sur un banc plat) à 30°
  • Des guidages linéaires avec patins à rouleaux sur les 2 axes pour un déplacement rapide et précis de la tourelle et contrepointe
  • Une broche mécanique rapide  4000tr/min et puissante montée sur 4 roulements angulaires de précision
  • Un large  passage en broche de 65mm
  • Des déplacement rapides a 30m/min grâce aux vis a billes de précision classe P3
  • Un dégagement des copeaux étudié de par la structure de la machine

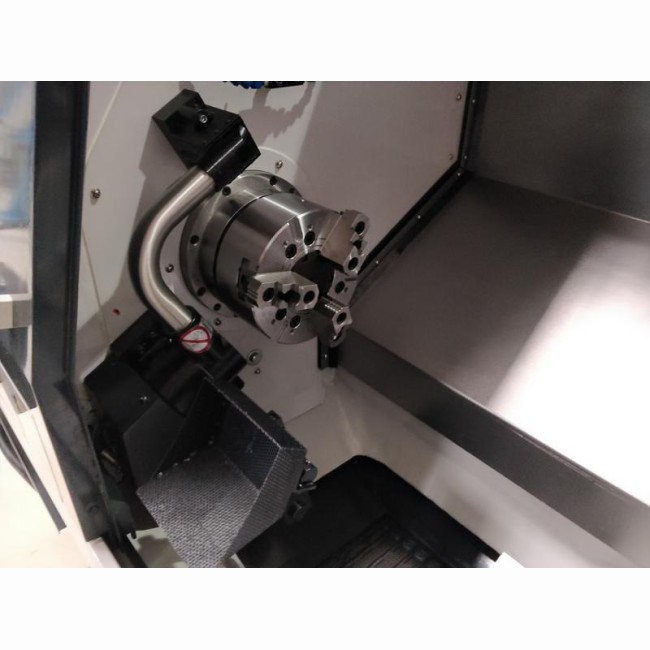

  • Un mandrin 3 mors a serrage hydraulique afin de réduire les temps de changement de pièces et permettant de travailler en série
  • Des manomètres en facade permettant de rélger la pression de serrage des mors et de pression d'appui de la contrepointe

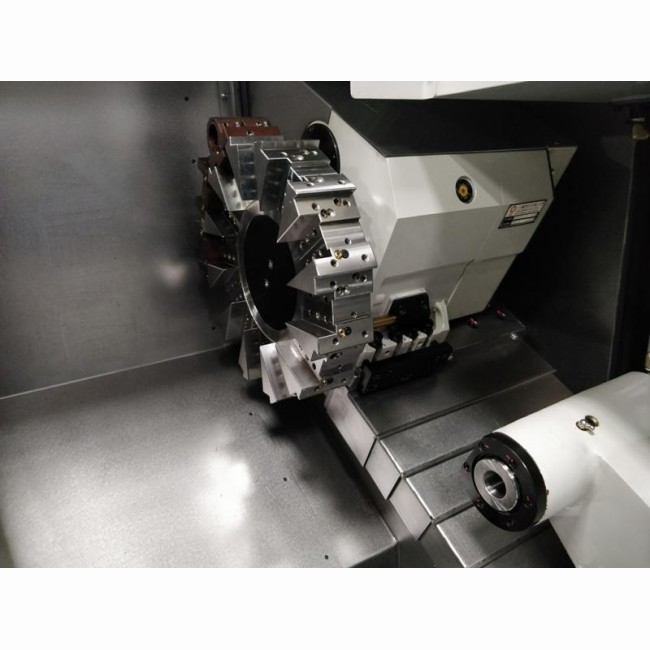

  • une tourelle automatique 12 postes à chaise avec un lot de porte outils
  • Un package Commande Numérique, Varaiteurs, moteurs d'axes et moteur de broche de la meme marque pour une meilleure compatbilité des organes

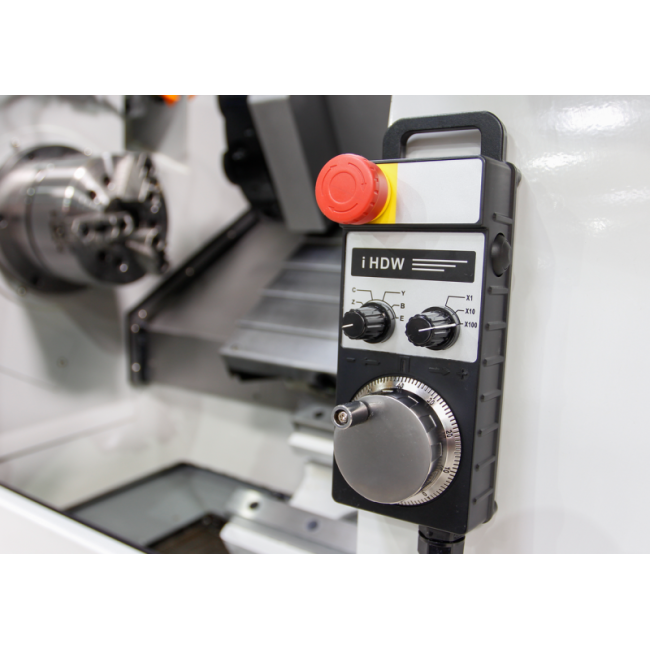

  • Une manivelle électronique déportée très pratique pour les opérations de réglage

Afin d'améliorer la productivité de cette machine, nous l'avons optionné avec

  • Un convoyeur a copeaux
  • Une interface avance barre
  • un palpeur d'outil automatique renishaw HPMA a déploiement automatique
  • Un récupérateur de pièce
  • Un déshuileur

Caractéristiques techniques

LT65
Commande numériquefanuc 0iTF
Diamètre au dessus du banc (mm)500
Diamètre au dessus de la coulisse (mm)220
Longueur maxi usinable (mm)460
Course X (mm)215
Course Z (mm)520
Vitesse de broche (tr/min)4000
Nez de brocheA2-5"
Alesage de broche (mm)65
Puissance moteur de broche (Kw)11 / 15
Inclinaison du banc (°)30
Avances rapides axe X (m/min)30
Avances rapides axe Z (m/min)30
Type de tourelleautomatique
Nombre de tourelle1
Type de portes outilsa chaise
Nombre d’outils12
Diamètre du fourreau de la contrepointe (mm)65
Cone morse de la contrepointeCM4
Course du fourreau (mm)50
Type du fourreau (Fixe / tournant)Fixe
Sortie du fourreau (Manuel / hydraulique)automatique
Puissance installée (Kva)35

Equipements

LT65
Transformateuroui
interface embarreuroui
Palpeur outilsoui
Récupérateur de piècesoui
deshuileuroui
Convoyeur à copeauxoui

Données de la machine

LT65
Encombrement (L x l x H) (mm)2390 x 1650 x 1600
Poids (kg)3200
