QUICKTECH - minimax S20

Désignation : minimax S20

Référence DMO :

Marque : QUICKTECH

Neuf

Sur commande



Brochure QUICKTECH - minimax S20    Fiche technique QUICKTECH - minimax S20


Renseignements QUICKTECH - minimax S20

DESCRIPTIF

Tour a commande numérique de décolletage multiaxes quicktech pour la réalisation de pièces complexes

Cette gamme de machine compacte et rigide est un bon compromis entre rapidité, puissance, précision et durabilité.

Elle peut etre pilotée suivant votre choix par une commande numérique FANUC 0iTF ou Mitsubishi M80

Les principales carctéristiques des machines de cette gamme sont:

  • Un banc monobloc en fonte de meehanite
  • Des guidages linéaires avec patins à rouleaux sur les axes pour un déplacement rapide et précis de la tourelle et contrepointe
  • Une broche et contrebroche  rapide  de 8000tr/min et puissante montée sur 4 roulements angulaires de précision
  • Un  passage en broche de 21mm pour la broche principale et 21mm pour la contrebroche
  • Deux axes C a 0,001°
  • Deux mandrin à pinces a serrage hydraulique afin de réduire les temps de changement de pièces et permettant de travailler en série
  • Des déplacement rapides a 30m/min grâce aux vis a billes de précision classe P3
  • Un dégagement des copeaux étudié de par la structure de la machine
  • Un chariot automatique d'outils avec 10 postes pour la broche prinpale et 7 pour la contrebroche
  • Un package Commande Numérique, Varaiteurs, moteurs d'axes et moteur de broche de la meme marque pour une meilleure compatbilité des organes

Caractéristiques techniques

i42
Nombre d'outils inter / exter tourelle secondaire3 / 4
Précision de positionnement (mm)0,005
Incrément axe C (°)0,001
MOTORISATION (.)
Broche principale (Kw)11
Contrepbroche (Kw)3,7
axes X1 / Y1 / Z1 (Kw)1.0 / 1.5 / 1.5
axes X2 / Y2 / Z2 (Kw)--- / --- / 1.0
Entrainement outils motorisés (Kw)1.5
TOURELLE (.)
Nombre d'outils inter / exter tourelle principale (m/min)6 / 5
Avances rapides (m/min)30
Carré d'outils (mm)20
Nombre de postes motorisés (W)12
Axe B (°)360

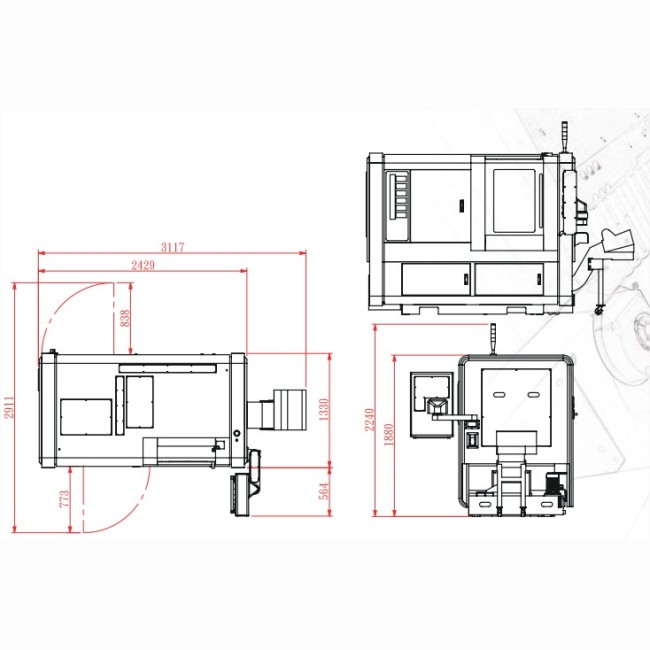

Dimensions (mm)3500 x 1900 x 1950
Poids (kg)5300
Vitesses de rotations des outils (tr.min)4000
Capacité de percage maxi (mm)12
Capacité de taraudage maxiM10 x P1,5
DIMENSIONS (.)3500 x 1900 x 1950
Diametre usinable (mm)100
BROCHE PRINCIPALE (.)11
Passage en barre (mm)42 (65)
Longueur usinable (mm)300
Type de mandrin (mm)à pinces
Nez de broche (°)A2-5'' (A2-6'')
Alesage de broche (mm)43 (66)
Vitesse de rotation (tr/min)4000 (6000)
CONTRE BROCHE (.)
Commande numériqueMitsubishi M80 ou Fanuc 0iTF
COURSES (.)
X1 / Y1 / Z1 (mm)150 / 415 / 300
X2 / Y2 / Z2 (mm)--- / --- / 390
