Tour cn a banc incline Retour à la page précédente

QUICKTECH - i ultimate

Désignation : i ultimate

Référence DMO :

Marque : QUICKTECH

Neuf

Sur commande

DESCRIPTIF

Tour a commande numérique multiaxes quicktech pour la réalisation de pièces complexes

Cette gamme de machine compact et rigide est un bon compromis entre rapidité, puissance, précision et durabilité.

Elle peut etre pilotée suivant votre choix par une commande numérique FANUC 0iTF ou Mitsubishi M80

Les principales carctéristiques des machines de cette gamme sont:

Un banc monobloc en fonte de meehanite
Des guidages linéaires avec patins à rouleaux sur les axes pour un déplacement rapide et précis de la tourelle et contrepointe
Une broche et contrebroche rapide de 4000tr/min (modele i60) ou 6000tr/min (modele i42) et puissante montée sur 4 roulements angulaires de précision
Un large passage en broche de 65mm (modele i60) 43mm (modele i42) pour la broche principale et 31mm pour la contrebroche
Deux axes C a 0,001°
Deux mandrin à pinces a serrage hydraulique afin de réduire les temps de changement de pièces et permettant de travailler en série
Des déplacement rapides a 30m/min grâce aux vis a billes de précision classe P3
Un dégagement des copeaux étudié de par la structure de la machine

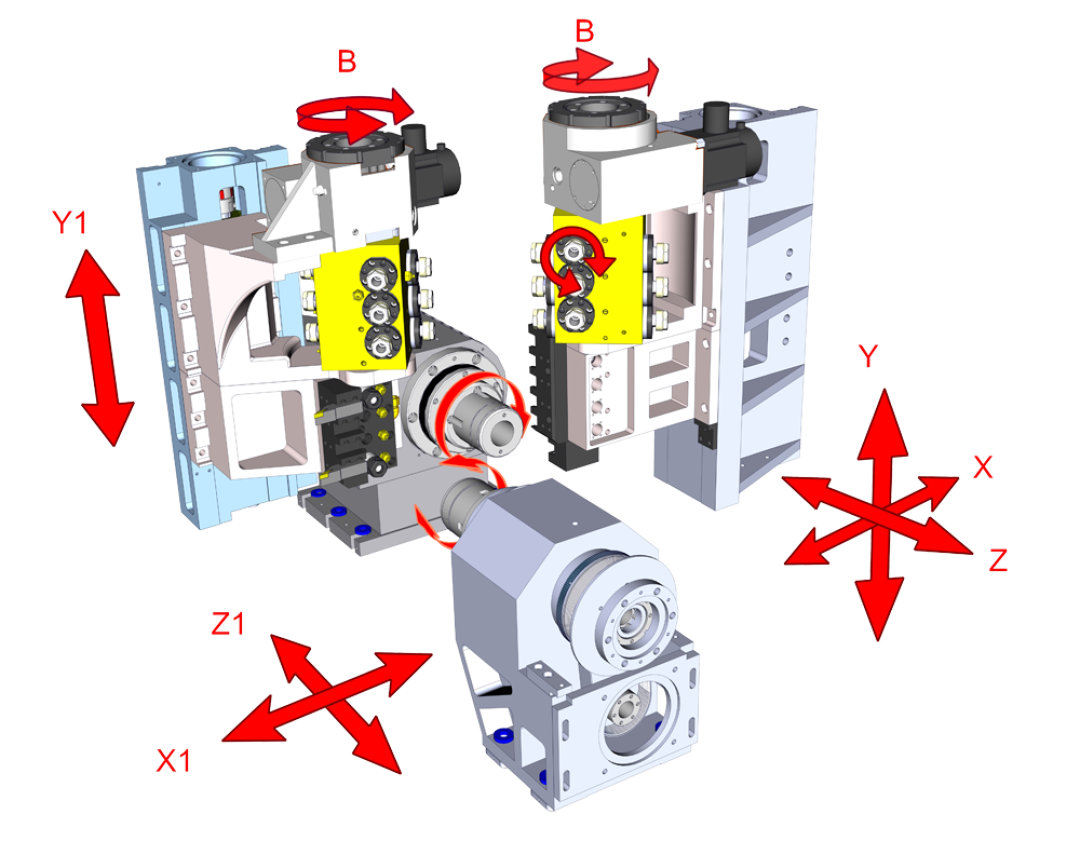

Une ou Deux tourelle automatique d'outils avec 12 postes motorisés avec un axe B 360°
Un package Commande Numérique, Varaiteurs, moteurs d'axes et moteur de broche de la meme marque pour une meilleure compatbilité des organes

	i42	i60
Commande numérique	Mitsubishi M800 ou Fanuc 0iTF	Mitsubishi M800 ou Fanuc 0iTF
Diametre usinable (mm)	100	100
Passage en barre (mm)	42	65
Longueur usinable (mm)	230	230
mandrin à pinces	KK5 - 173E42B	KK6 - 185E60B
Nez de broche	A2-5''	A2-6''
Alesage de broche (mm)	43	66
Vitesse de rotation (tr/min)	6000	4000
Diametre de tournage . (mm)	100	100
passage en barre . (mm)	30	30
Longueur usinable . (mm)	100
mandrin à pinces .	KK5 - 173E42B	KK5 - 173E42B
nez de broche .	A2-5''	A2-5''
Alésage de broche . (mm)	31	31
Vitesse de rotation . (tr/min)	4000	4000
Résolution (°)	0,001	0,001
précision de positonnement (°)	0,02	0,02
X1 / Y1 / Z1 (mm)	150 / 410 / 250	150 / 410 / 250
X2 / Y2 / Z2 (mm)	450 / 380 / 300	450 / 380 / 300
Avances rapides (m/min)	30	30
Précision de positionnement (mm)	0,005	0,005
broche principale .. (Kw)	11	11
Contrepbroche (Kw)	3,7	3,7
axes X1 / Y1 / Z1 (Kw)	1.5 / 1.5 / 1.5	1.5 / 1.5 / 1.5
axes X2 / Y2 / Z2 (Kw)	1.5 / 1.5 / 1.5	1.5 / 1.5 / 1.5
Entrainement outils motorisés (Kw)	1.5
Nombre d'outils inter / exter tourelle principale (m/min)	6 / 5	6 / 5
Nombre d'outils inter / exter tourelle secondaire	5 / 9	5 / 9
Carré d'outils (mm)	20	20
Nombre de postes motorisés (W)	x12 tourelle 1 / x12 tourelle 2	x12 tourelle 1 / x12 tourelle 2
Axe B (°)	360	360
capacité de percage max (mm)	12	12
Capacité de taraudage max	M10 P1,5	M10 P1,5
Dimensions (.)	3500 x 1900 x 1950	3500 x 1900 x 1950
Poids (kg)	5300	5300
