Tour CN à banc incliné Retour à la page précédente

MICROCUT - LD65 - 13850

Désignation : LD65

Référence DMO : 13850

Marque : MICROCUT

Neuf

En stock

DESCRIPTIF

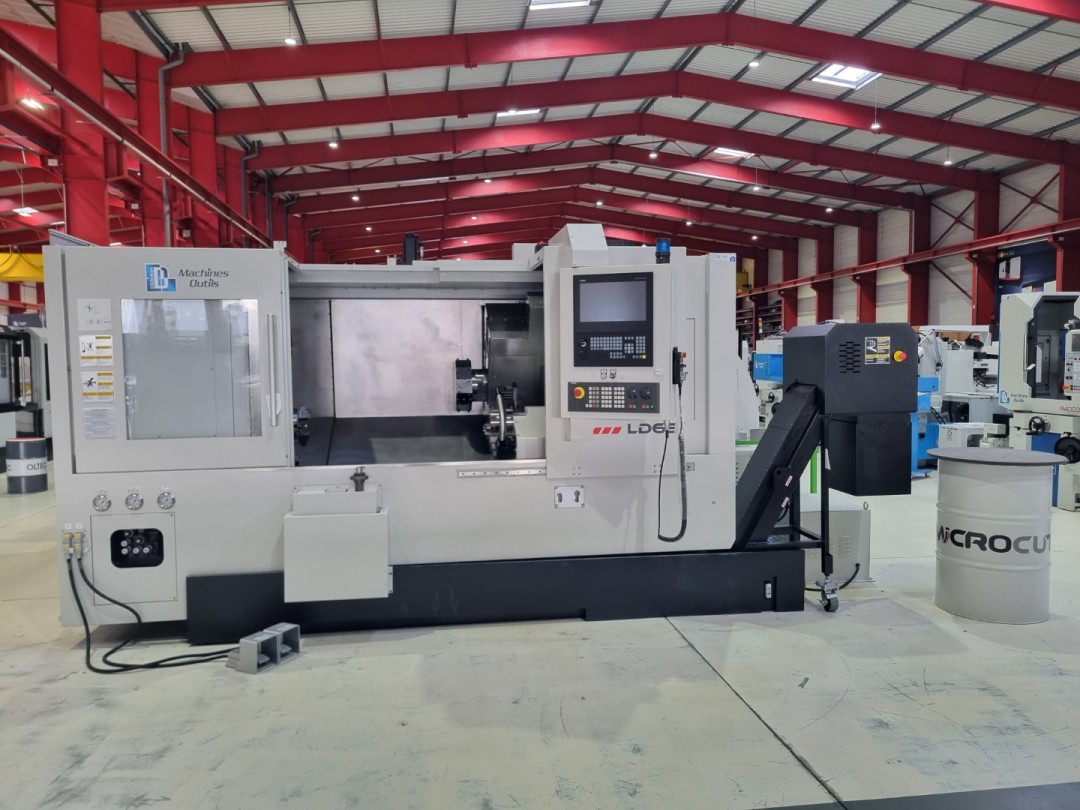

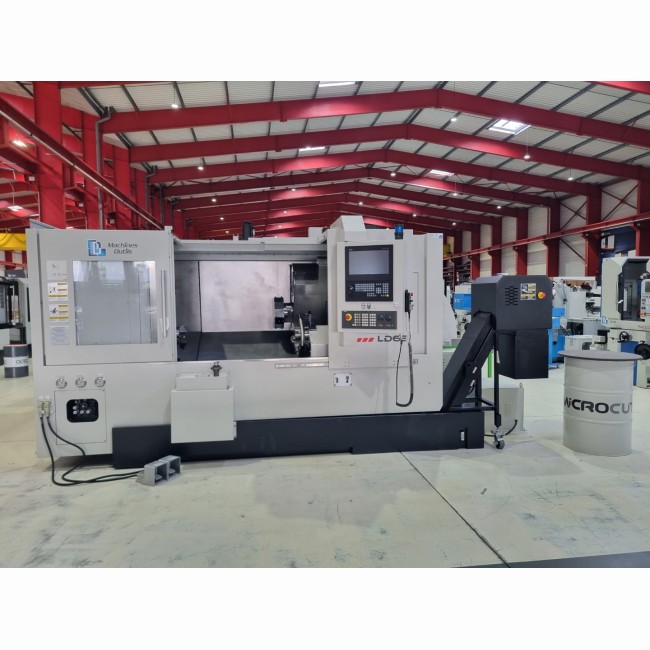

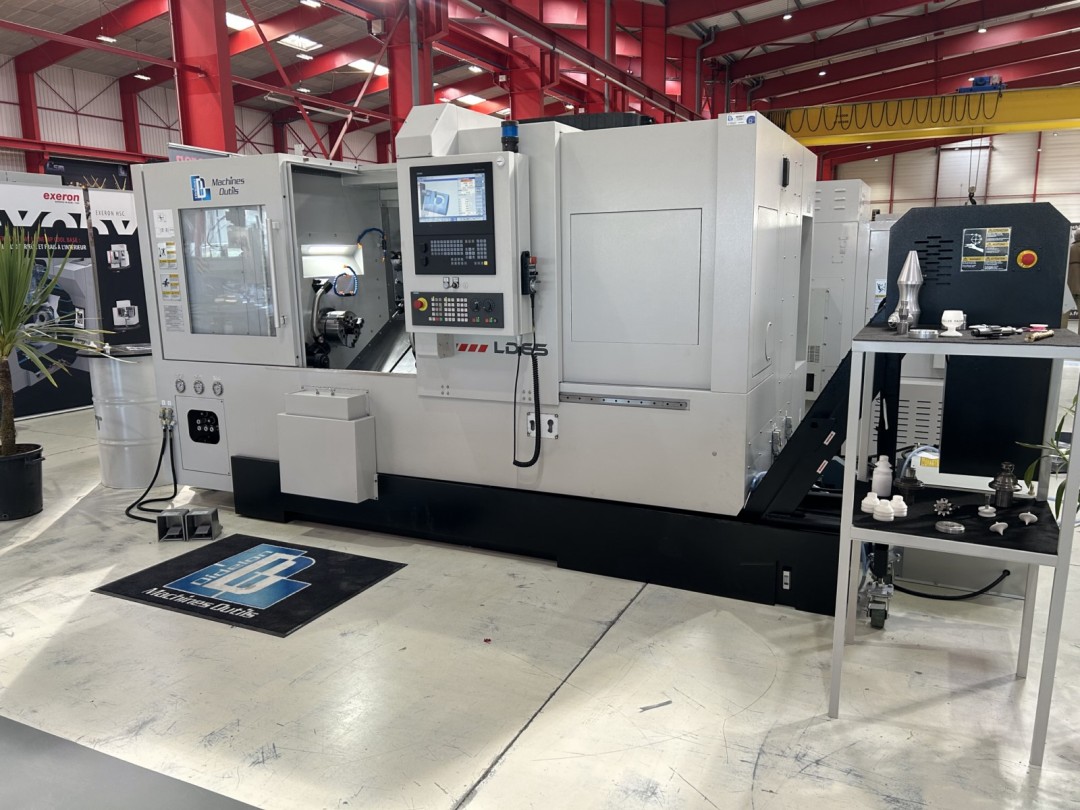

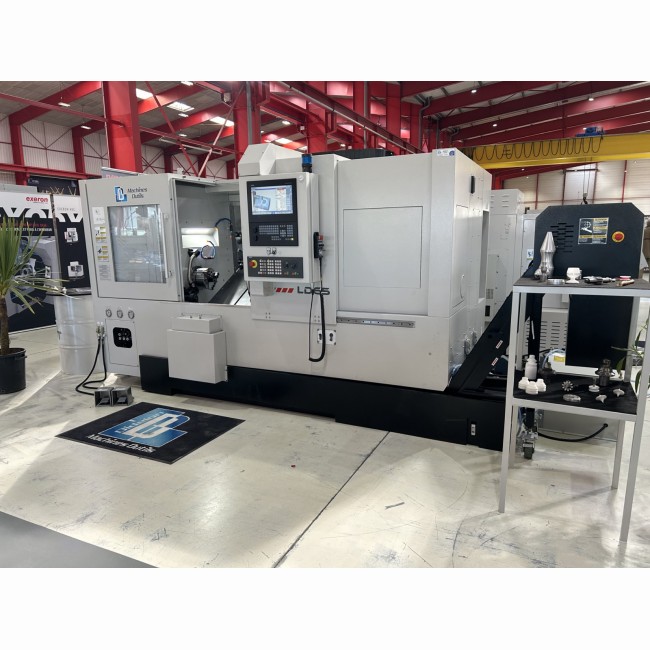

Tour à banc incliné bi-broche MICROCUT type LD65 :

Ces tours bi-broche de haute qualité peuvent non seulement réaliser des usinages complexes en une seule fois, mais sont également idéaux pour les tâches unitaires nécessitant de nombreux changements (de pièces et programmes). La gamme des tours LD augmente considérablement l'efficacité et la productivité, et répond aux besoins de production diversifiés.

Les tours de la série LD sont capables de tourner et de fraiser sur plusieurs axes. Les machines, bien équipées, possèdent une tourelle motorisée en standard ainsi q'une broche principale et une broche secondaire, L'intégration d'un axe C et d'un axe Y permet la production de pièces complexes. En outre, cette série LD multifonctionnelle est prête à être mise en œuvre pour l'automatisation. Les palpeurs de pièces et d'outils ainsi que les accessoires optionnels permettent une configuration plus poussée pour un fonctionnement automatisé afin de réduire fortement les coûts de main d'oeuvre.

la conception et les nombreux équipements standards pouvant être élargi grâce à des options supplémentaires, répondent à toutes les exigences d'une machine moderne et performante de dernière génration pour une production toujours plus exigeante.

Caractéristiques de la machine :

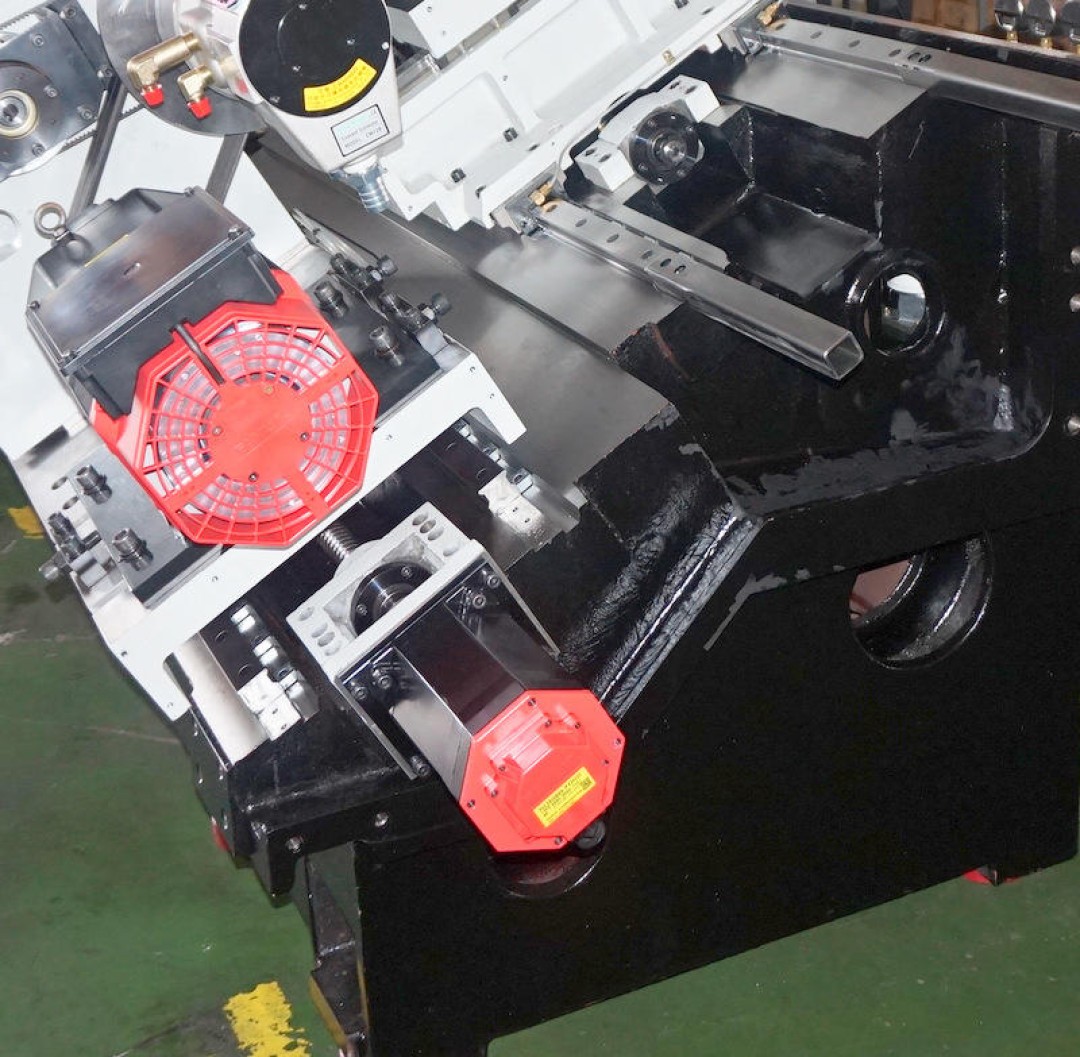

Bâti de machine monobloc, rigide constitué de multiples coulées de fonte de Meehanite pour un minimum de vibrations sur matériaux durs notamment
Guidages linéaires garantissant des mouvements rapides allant jusqu'a 24 m/min
Vis à billes stables, ayant une faible hauteur et un diamètre de 32 mm dans les axes X / Z / Z et 28 mm pour l'axe Y offrant de forts mouvements.
Toutes les vis à billes pour les axes X / Z / Z2 / Y sont trempées et rectifiées et montées dans des paliers de haute précision pour un positionnement précis
Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans "stick-slip"
Toutes les pistes de guidage sont trempées par induction (50-52 HRC)
Banc stratégiquement nervuré pour un maximum de rigidité
Inclinaison du banc de 30° pour facilité l'évacuation des copeaux
Conception optimisée de la poupée principale pour dissiper la chaleur
Design compact pour une occupation au sol réduite

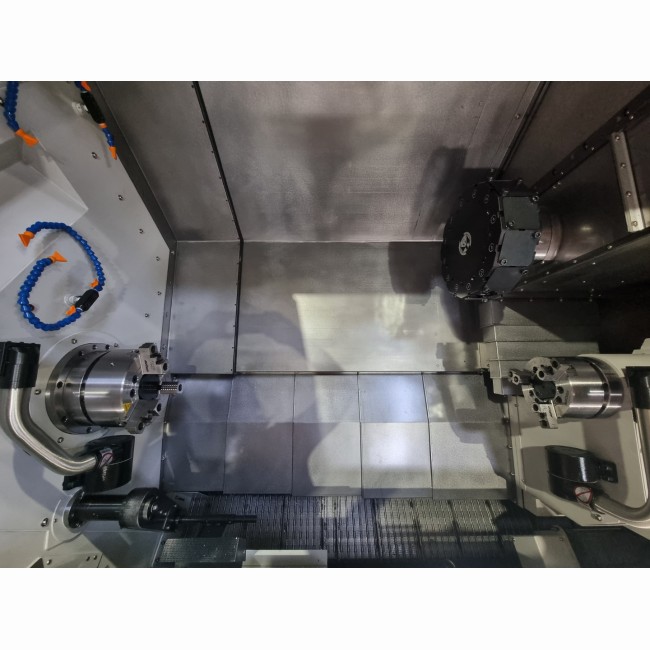

Zone de travail spacieuse et ergonomique
Passage au dessus du banc de 650 mm
Gestion des copeaux optimisée pour une évacutaion facilitée
Machine prédisposée pour l'automatisation

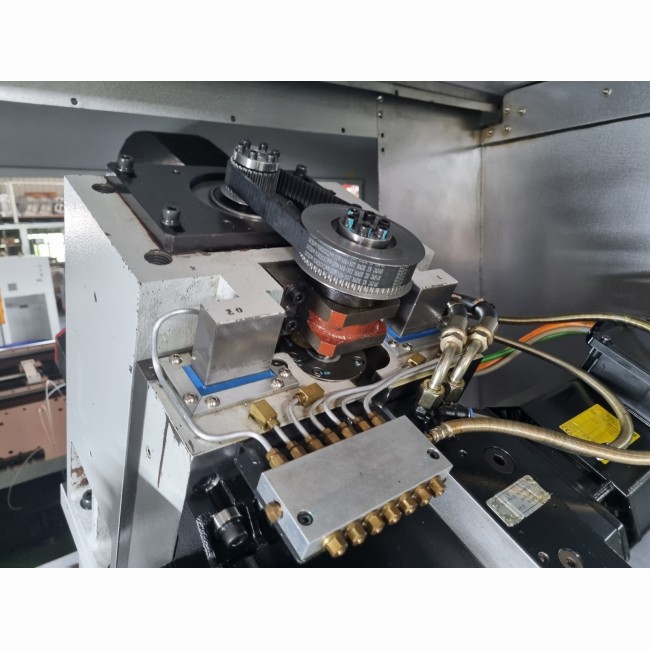

Transmission de broche par moto-variateur via la courroie de distribution

Machine conçue pour llimiter les temps de chargement et de déchargement résuisant ainsi les coûts de production / main d'oeuvre.

Equipements standards

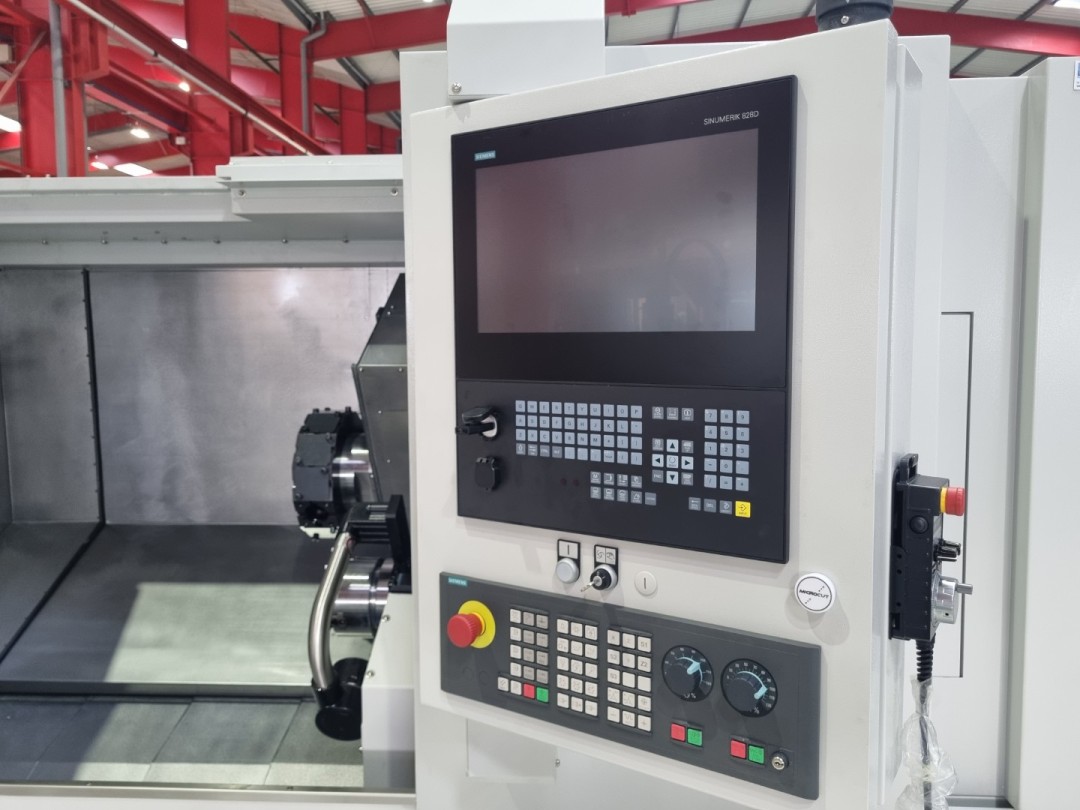

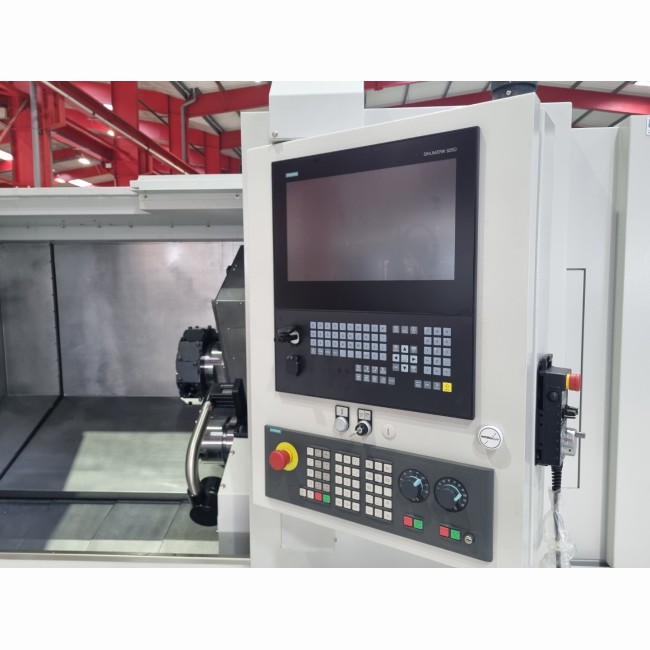

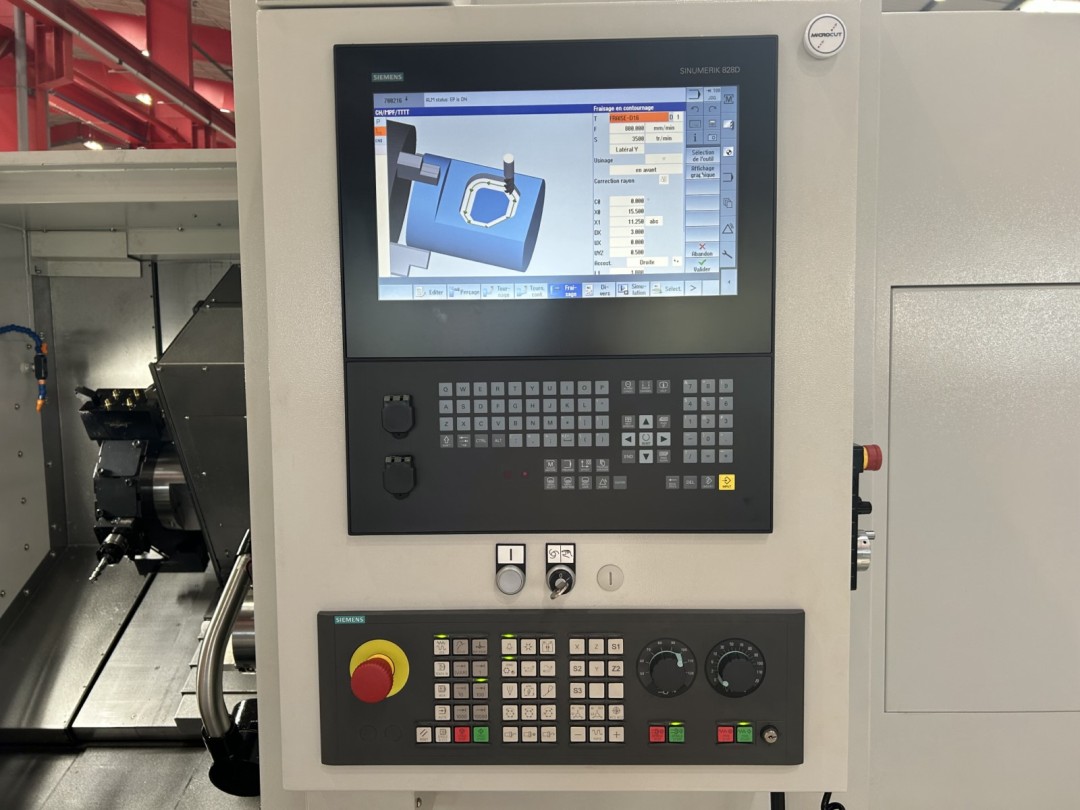

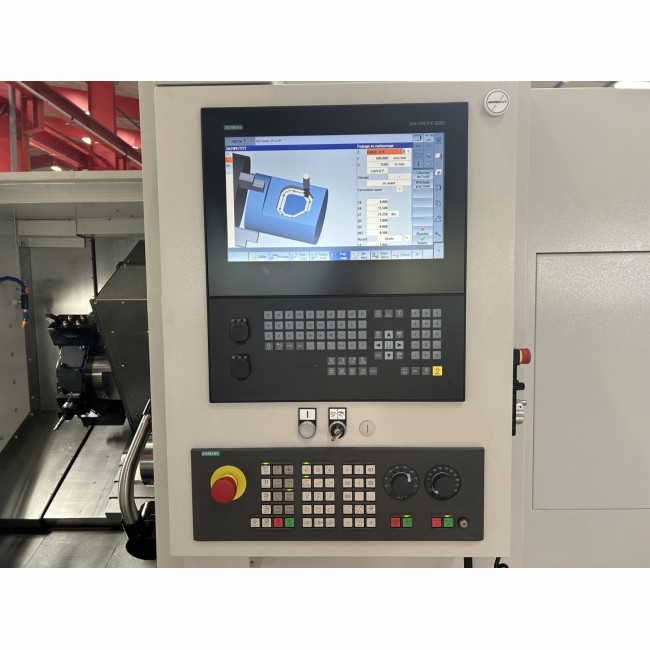

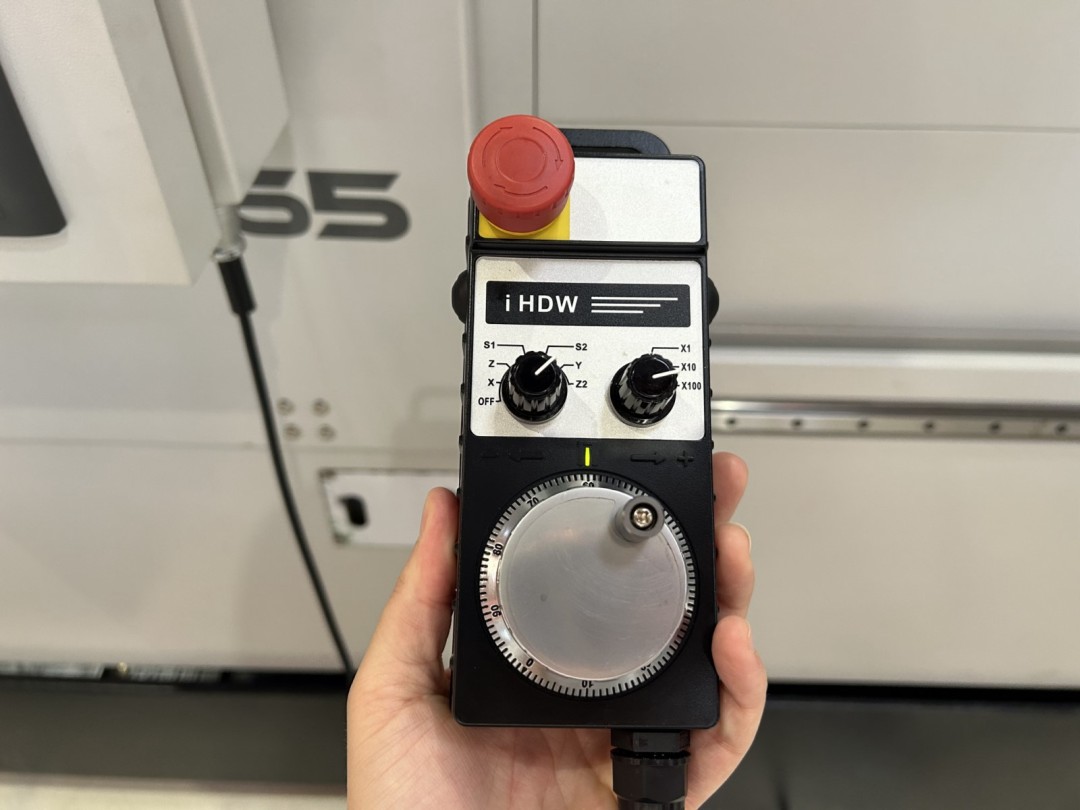

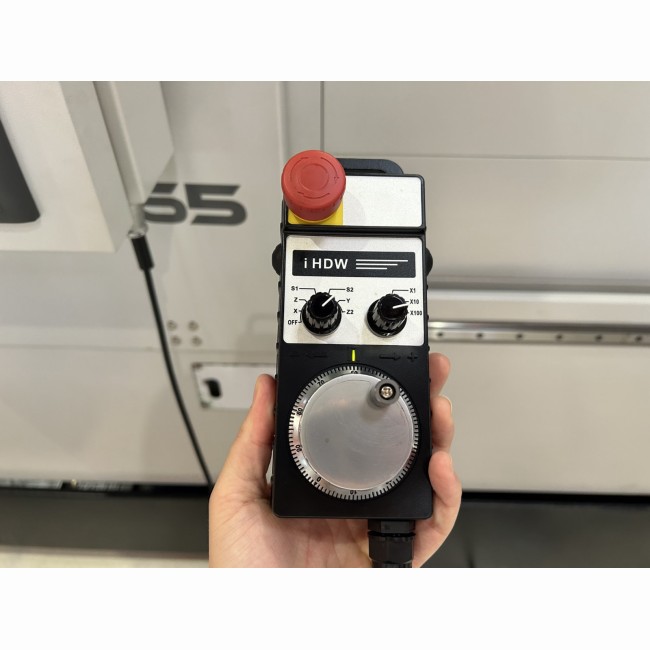

Commande numérique SIEMENS 828D avec écran 15'' tactile
Moteur 11 / 22 kW

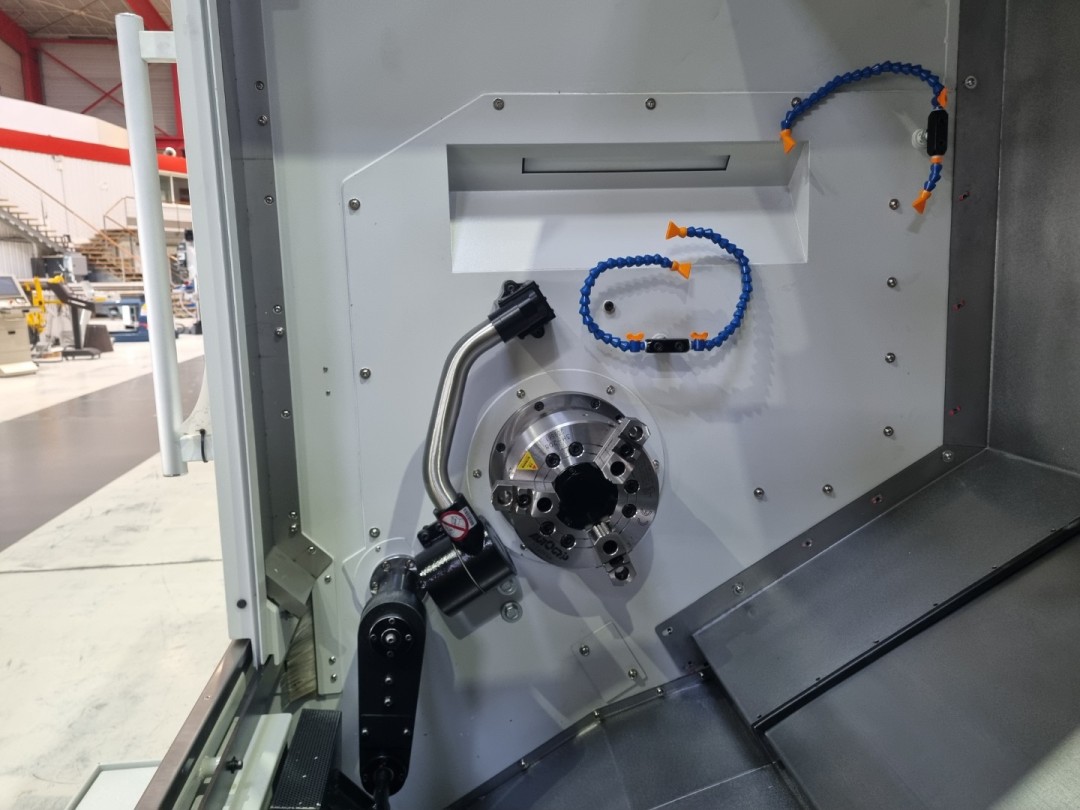

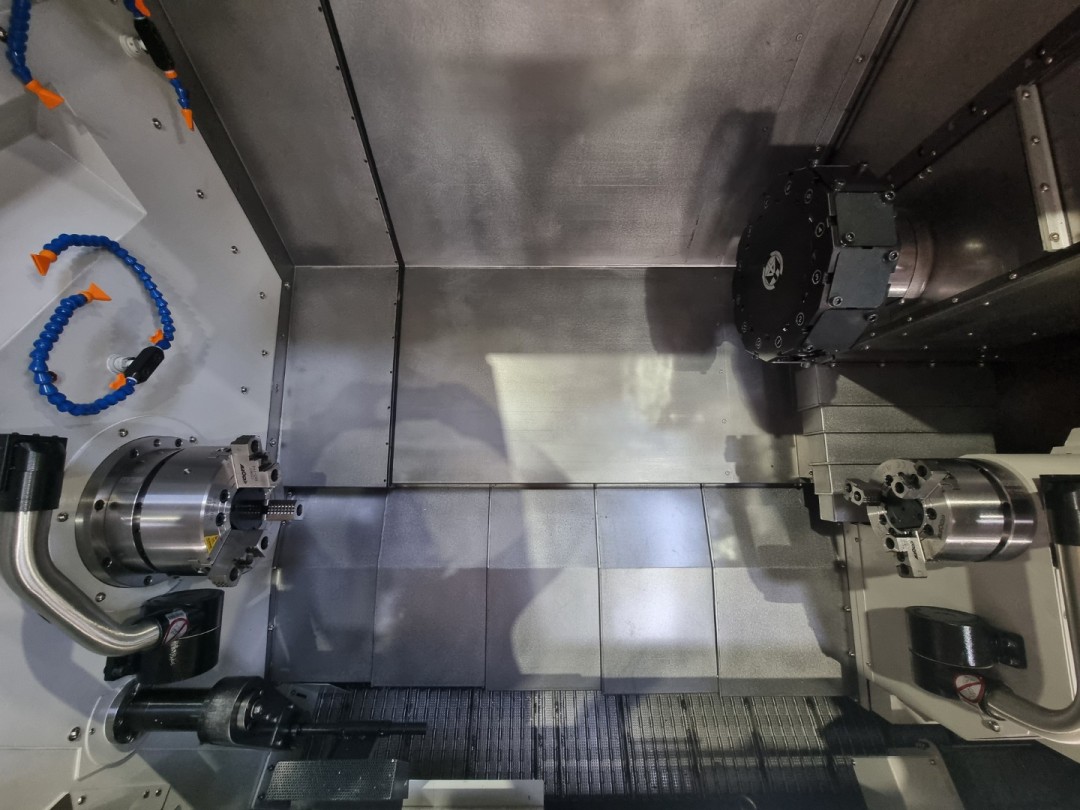

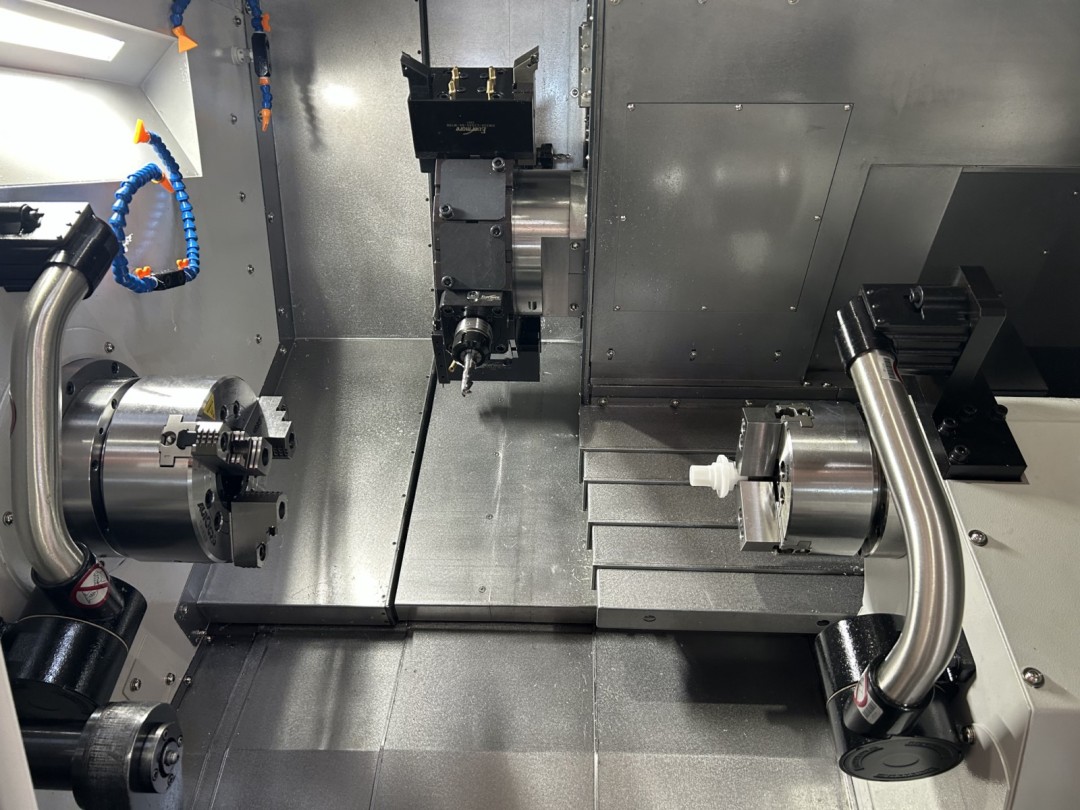

Broche secondaire (Axe Z2)
Axe C + Système de frein pour la broche principale (Z) et pour la broche secondaire (Z2)

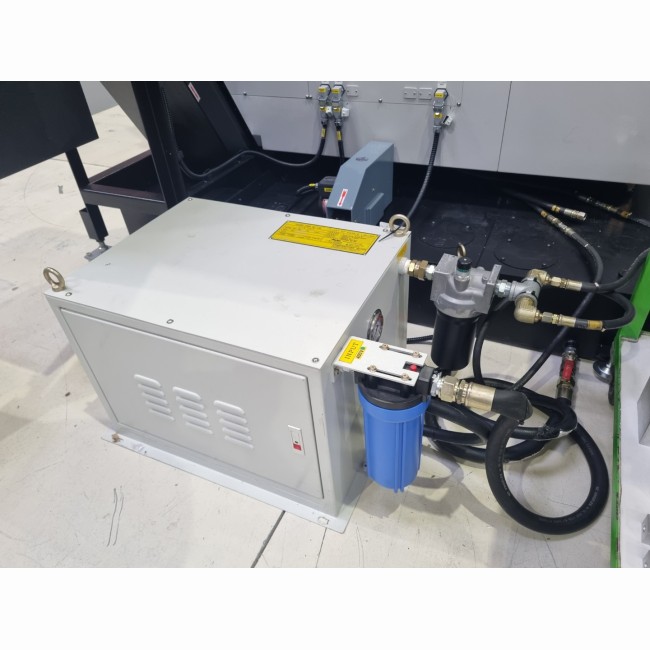

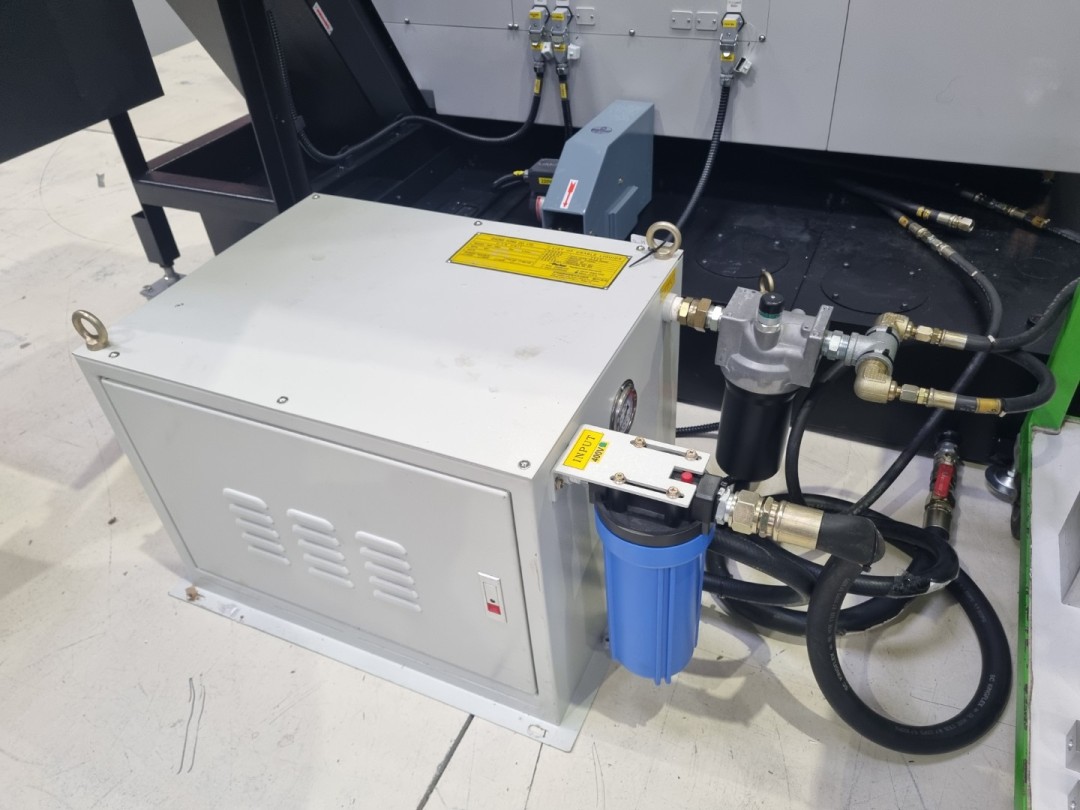

Groupe de refroidissement

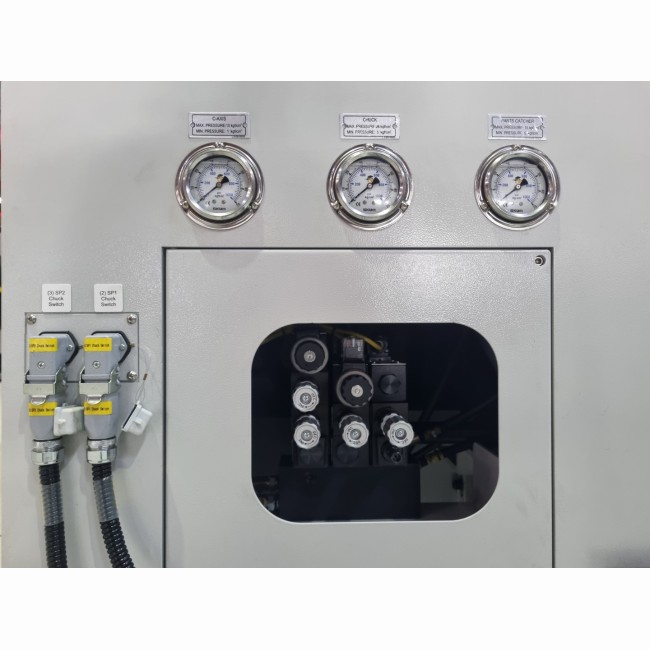

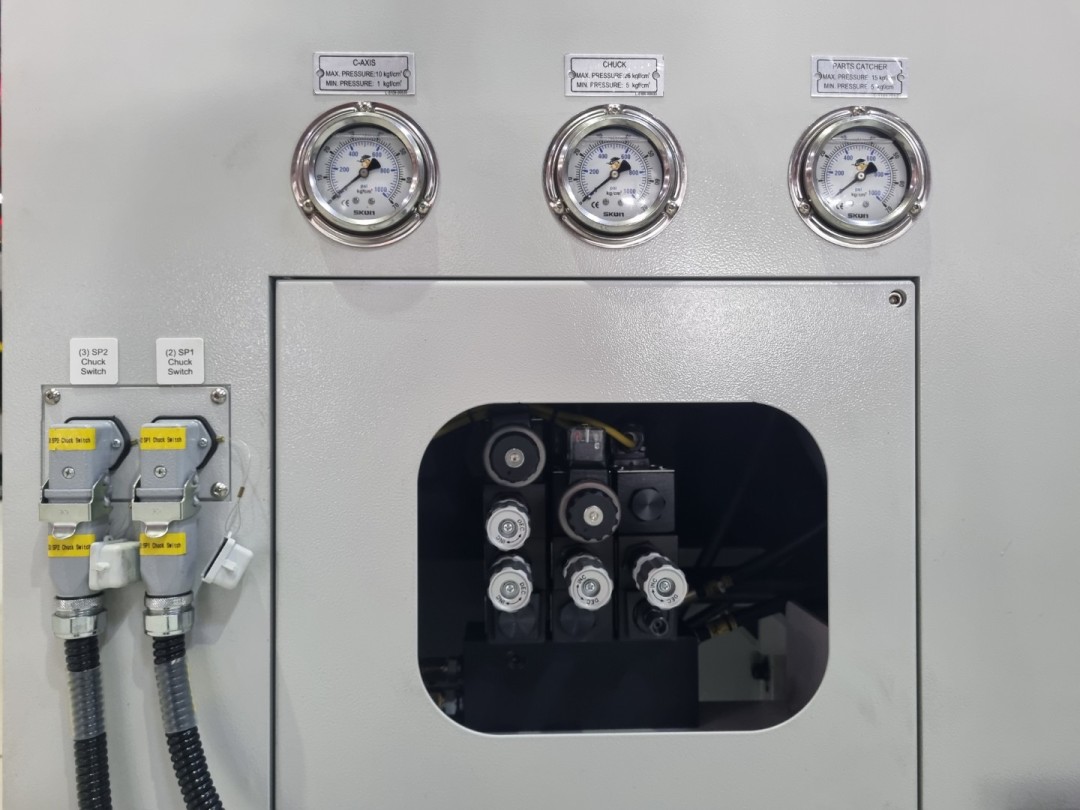

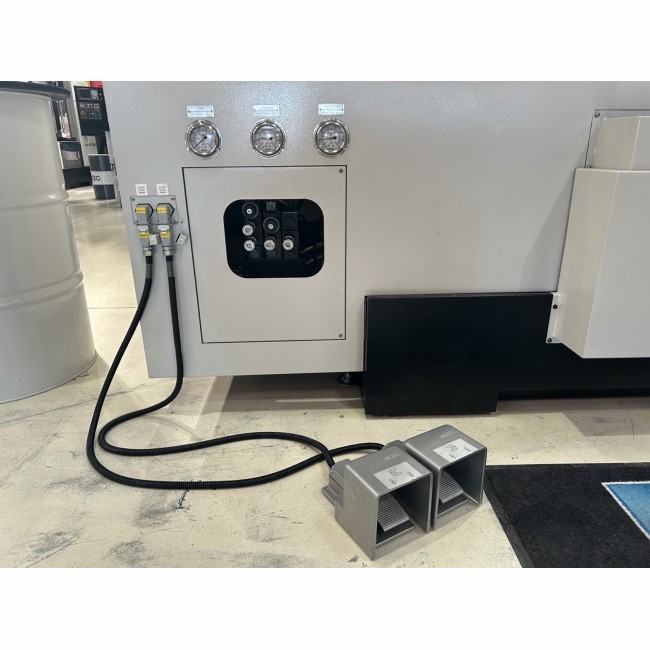

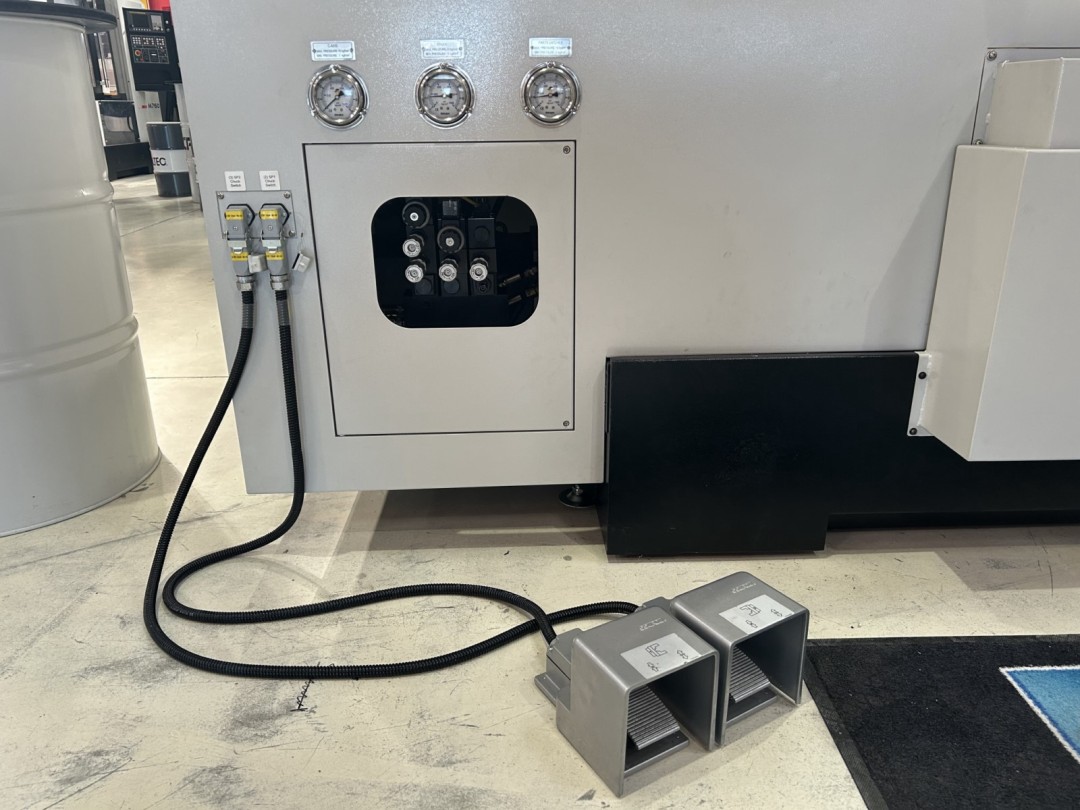

Groupe hydraulique

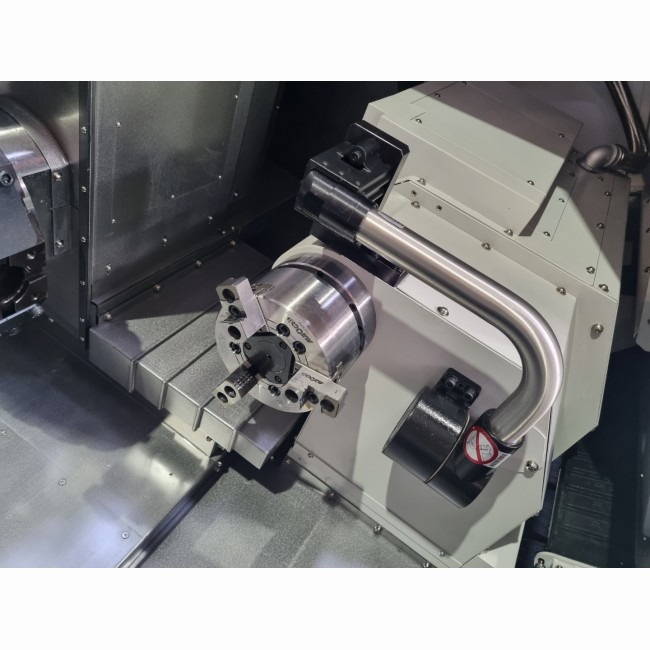

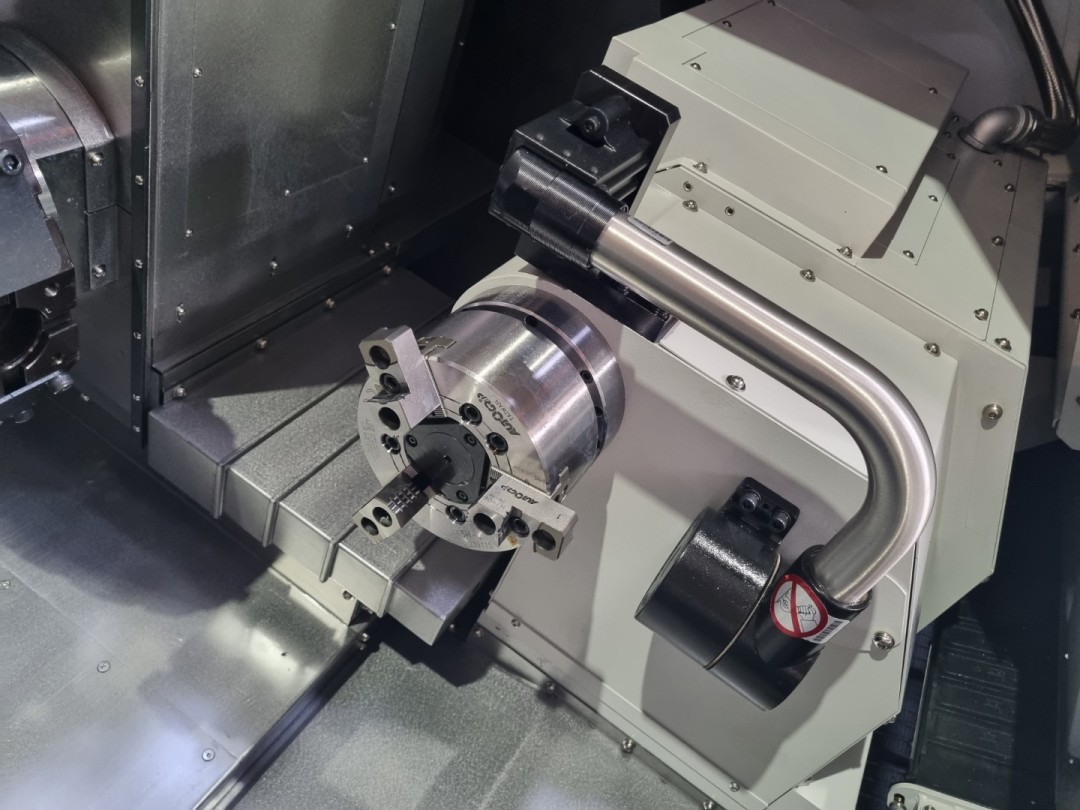

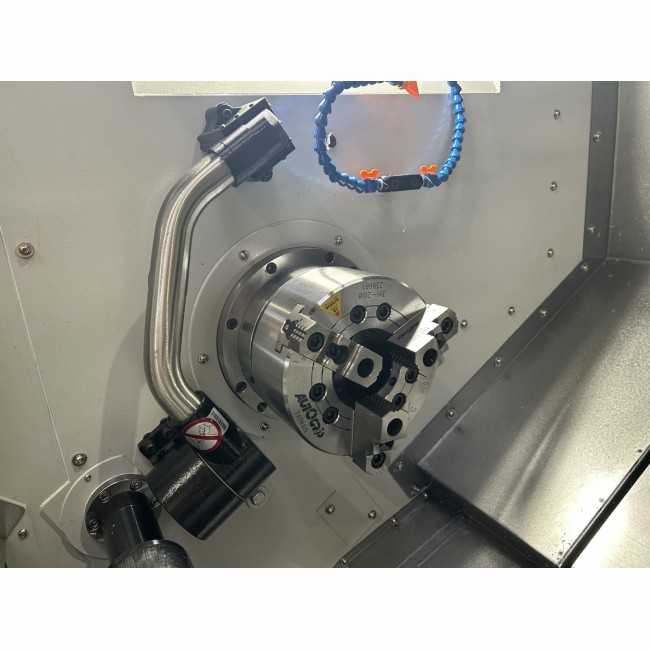

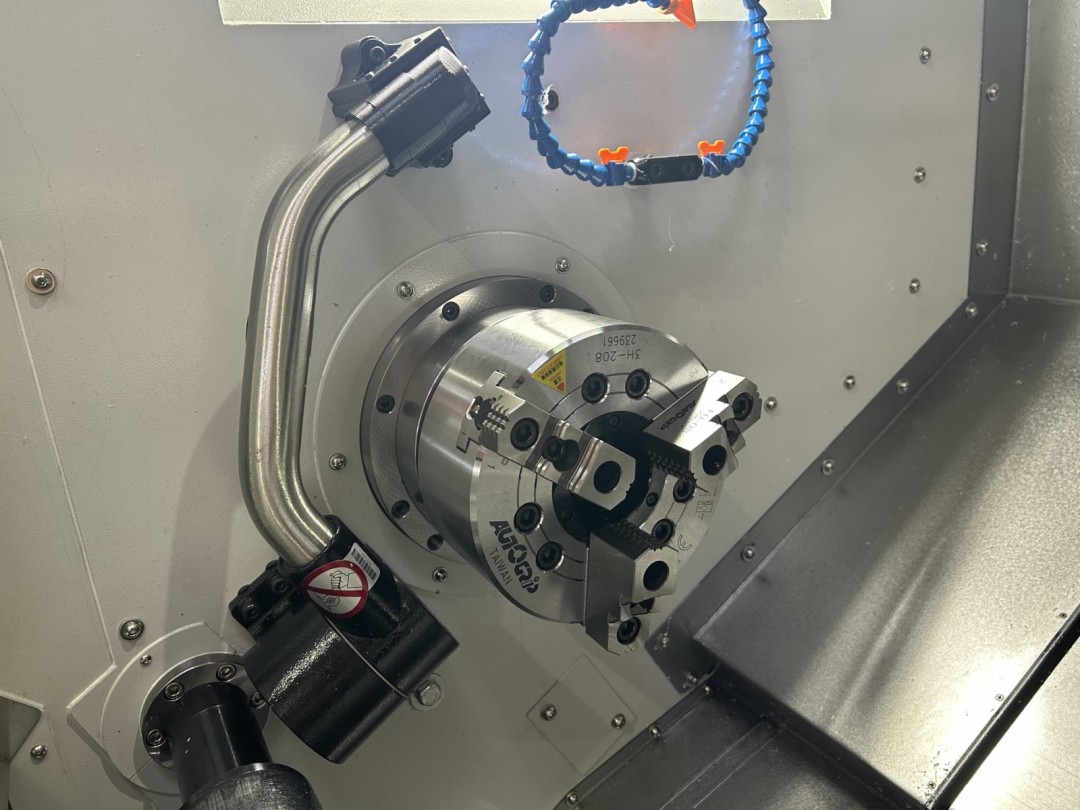

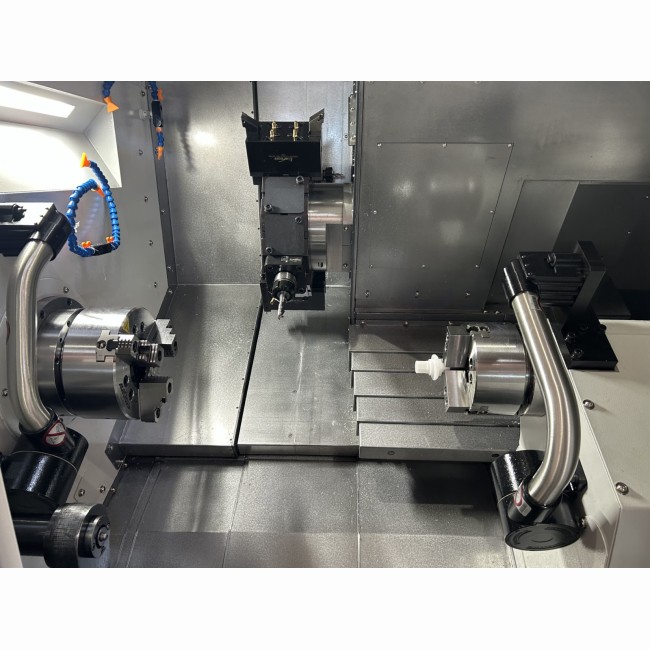

Mandrin 3 mors Ø200 (Z) et Ø150 (Z2) + jeux de mors durs et doux

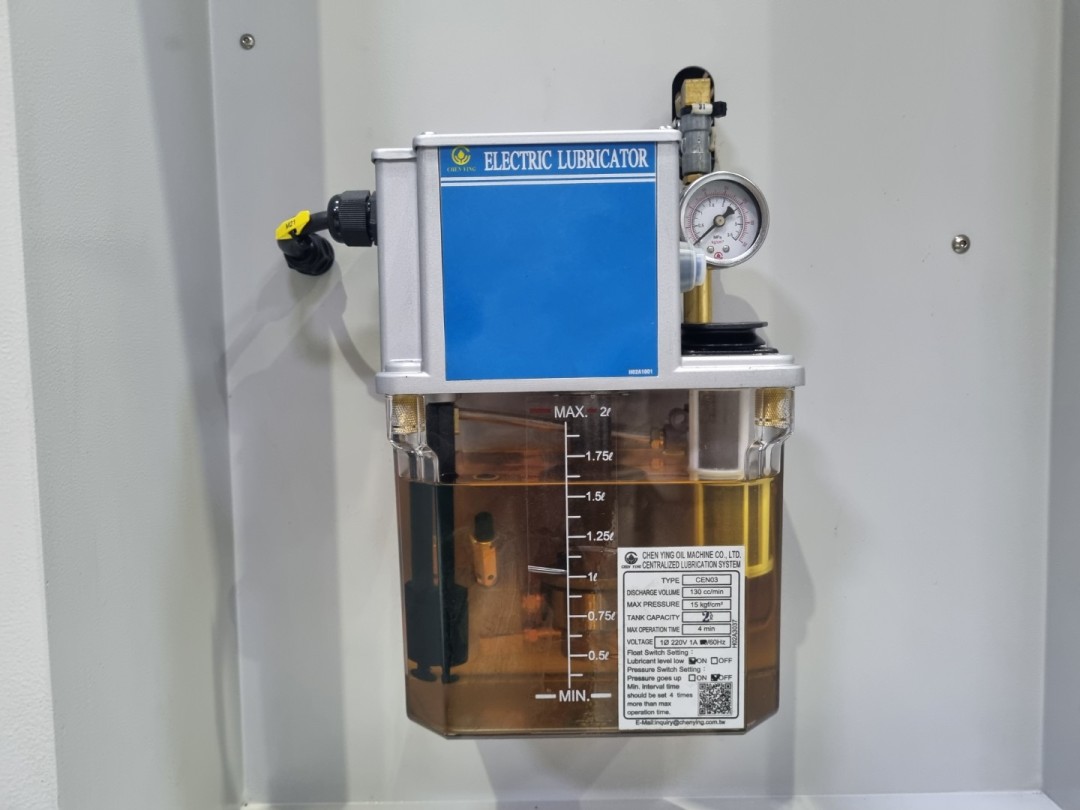

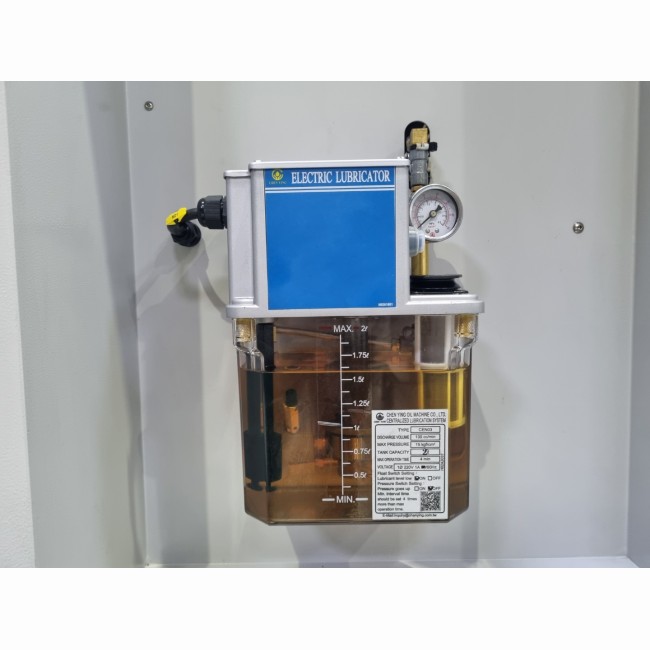

Graissage centralisé
Eclairage de la zone de travail
Cartérisation intégrale avec dispositif de sécurité
Ventilation de l'amoire électrique
Gamme de tours sans contrepointe

Equipements supplémentaires de cette machine

Course axe Z de 1020 mm
Axe Y

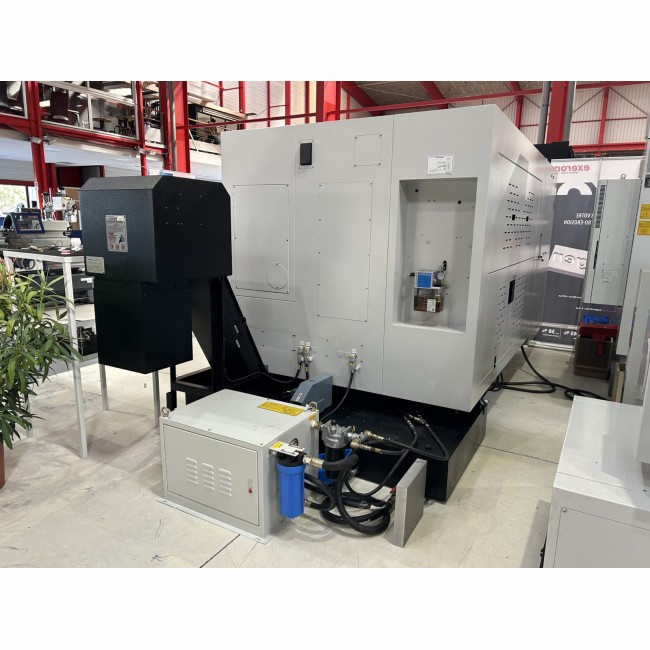

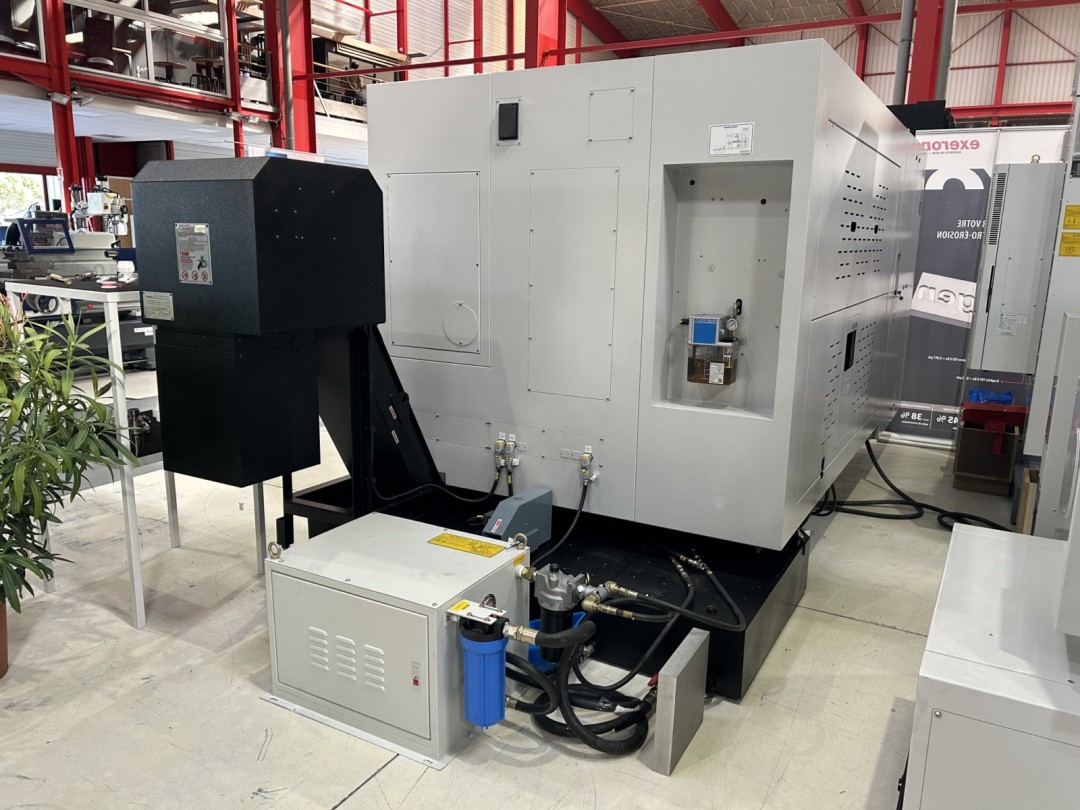

Convoyeur à copeaux
Arrosage centre outil 20 bars

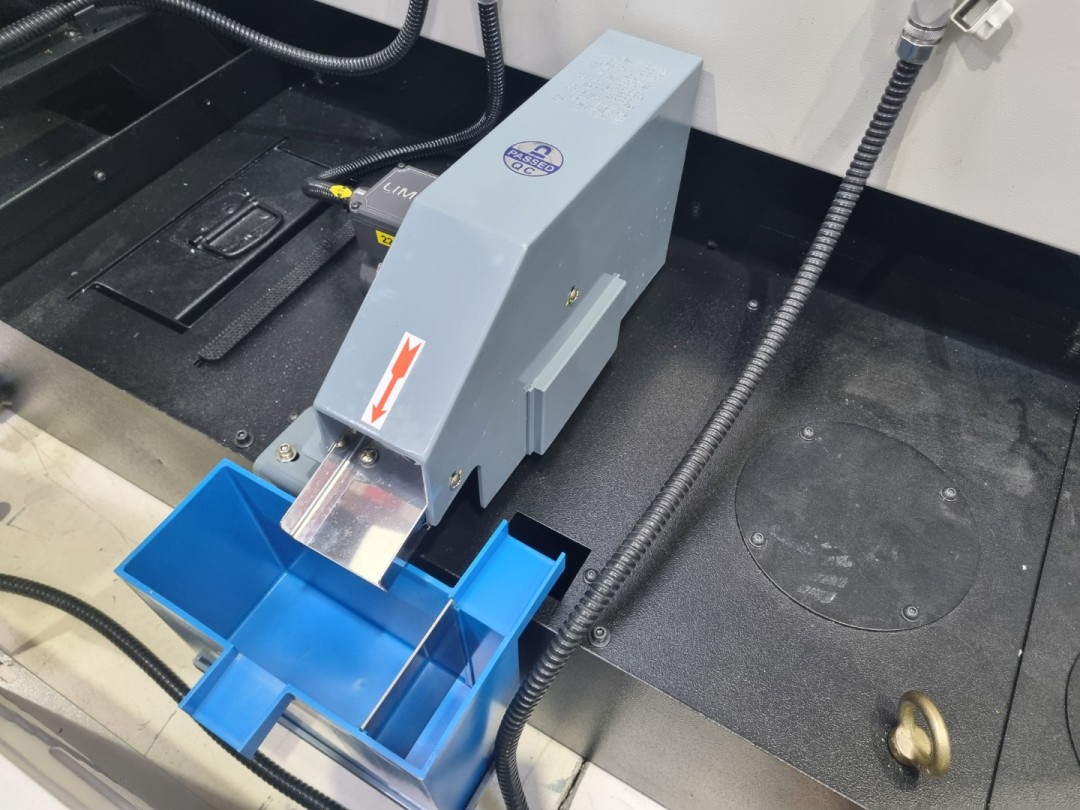

Deshuileur

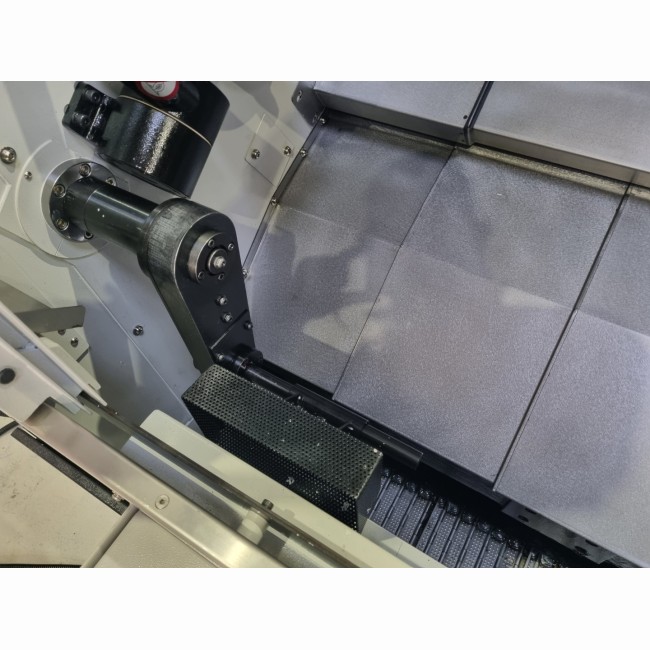

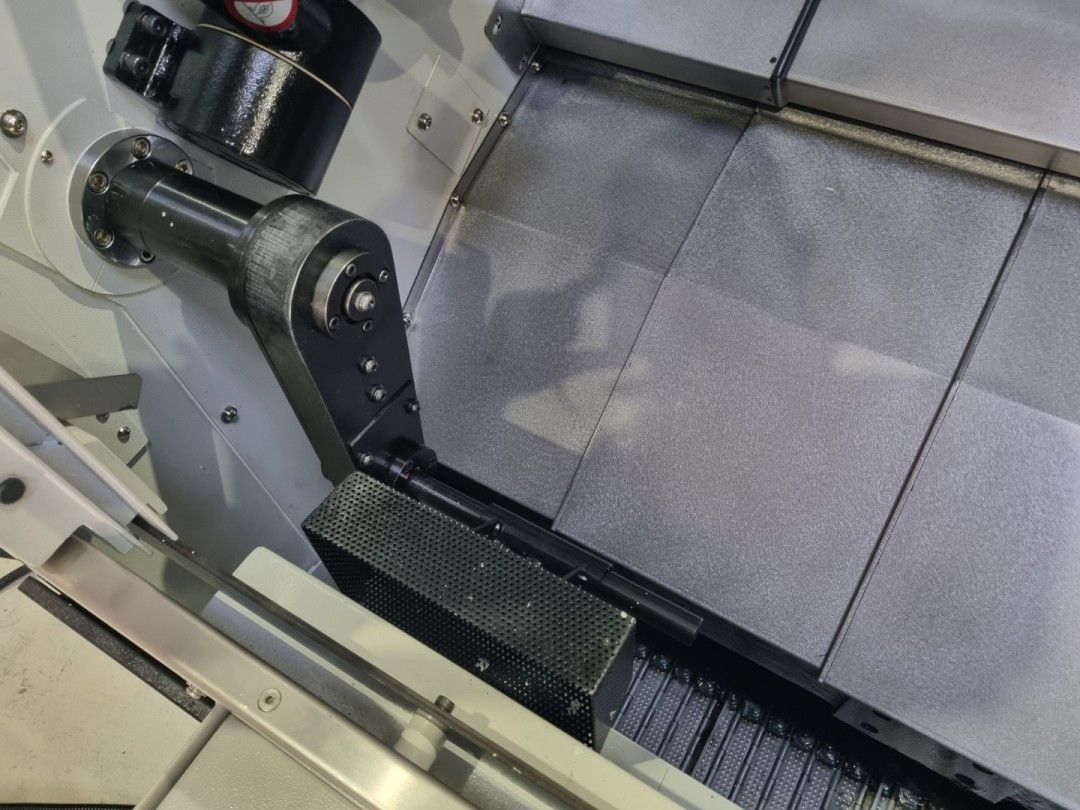

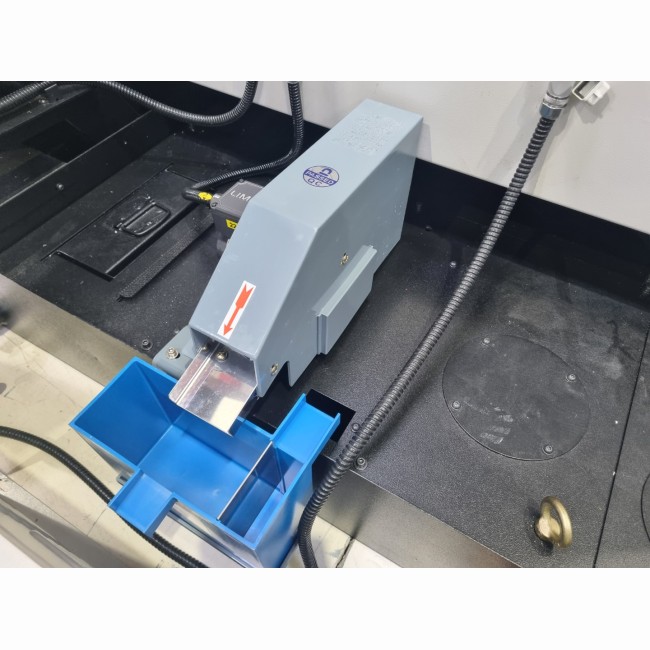

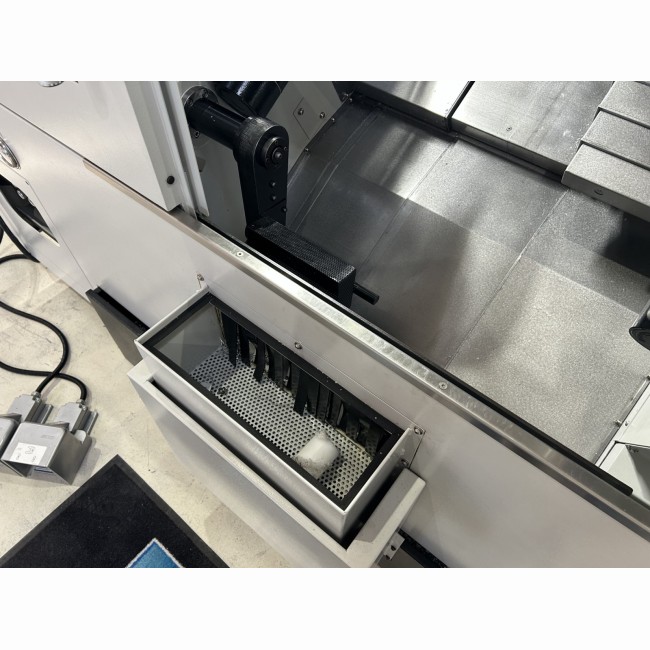

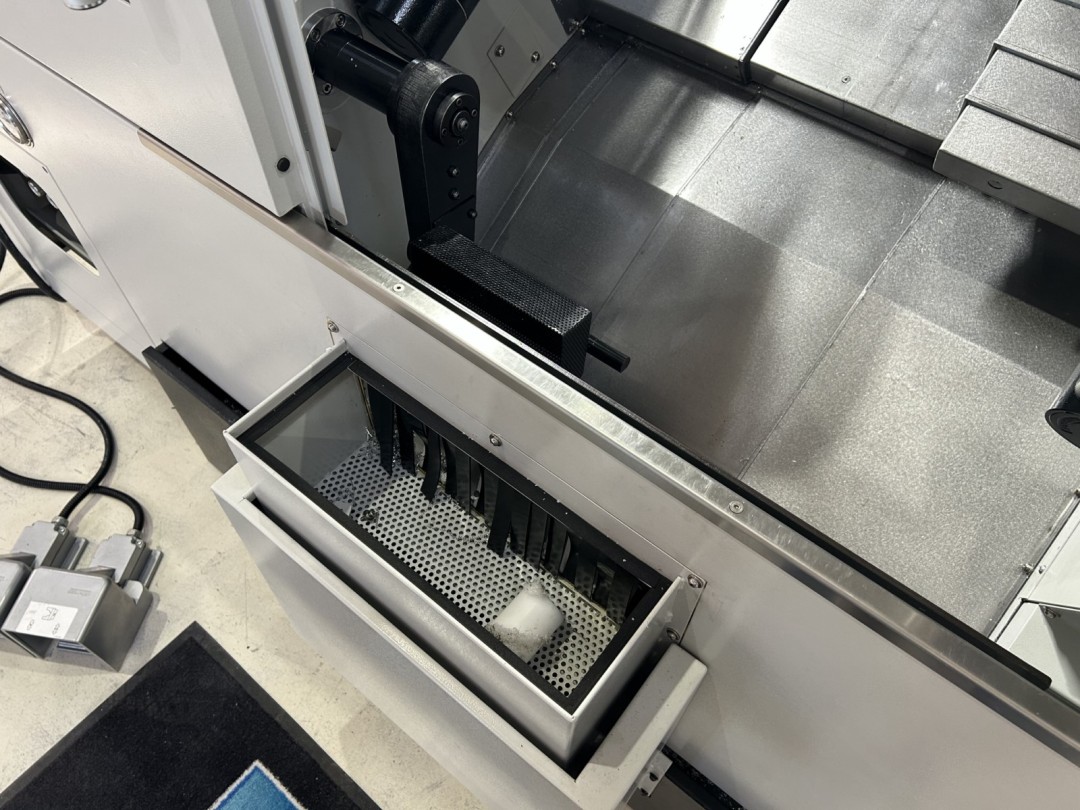

Récupérateur automatique de pièces (pour broche principale et broche de reprise)
Prédisposition pour embarreur
récupérateur de pièces

Caractéristiques techniques

	LD-65
Commande numérique	SIEMENS 828D avec écran tactile 15''
CAPACITES (.)	.
Passage admis sur le banc (mm)	650
Passage admis sur la coulisse transversale (mm)	380
Diamètre maxi des pièces (Avec tourelle) (mm)	380
Inclinaison du banc (°)	30
Longueur maxi des pièces (avec tourelle) (mm)	1020
Course axe Z / Z2 (mm)	1020
Course axe Y (Opt) (mm)	100 (+/-50)
Course axe X (mm)	215 (200+15)
BROCHE PRINCIPALE (.)	.
Alésage de broche principale (mm)	Ø75
Vitesse de broche principale (tr/min)	4000
Nez de broche principale	A2-6
Puissance du moteur de broche principale (kW)	11 / 22
Dimensions du mandrin principal (mm)	200
BROCHE SECONDAIRE (.)	.
Alésage de broche secondaire (mm)	Ø52
Capacité de barre (Mandrin hydraulique) (mm)	Ø65
vitesse de broche secondaire (tr/min)	5000
Nez de broche secondaire	A2-5
Puissance du moteur de broche secondaire (kW)	7,5 / 15
Dimensions du mandrin secondaire (mm)	150

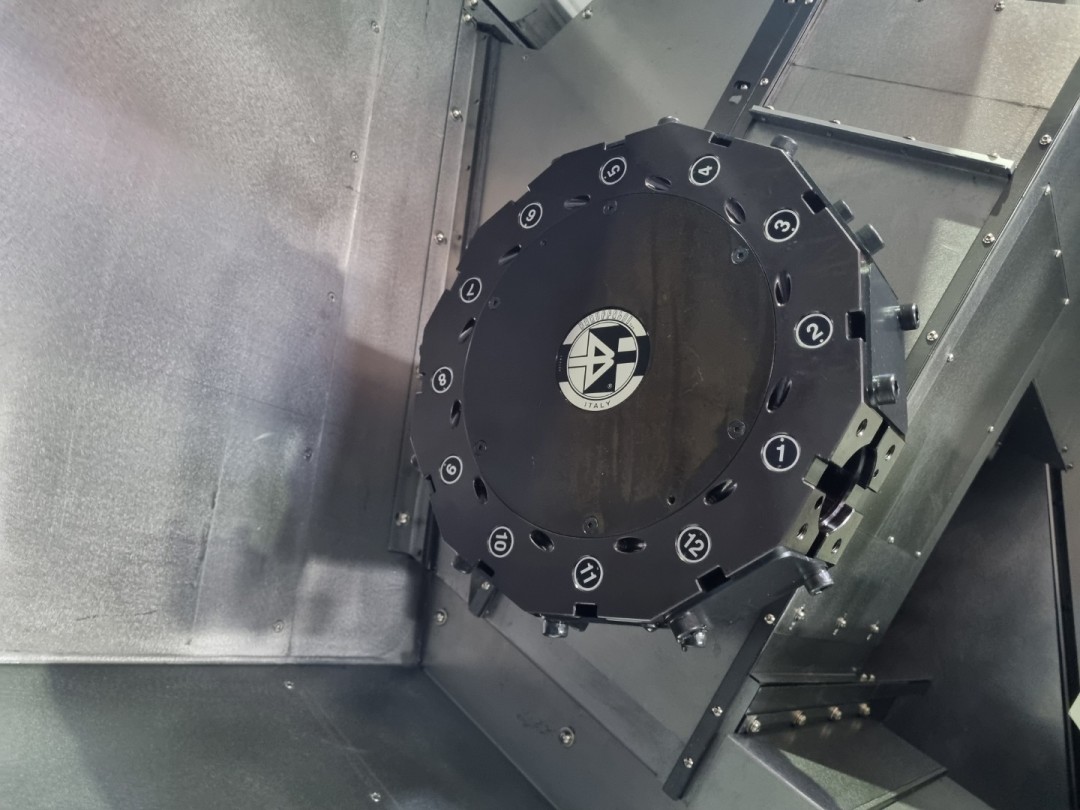

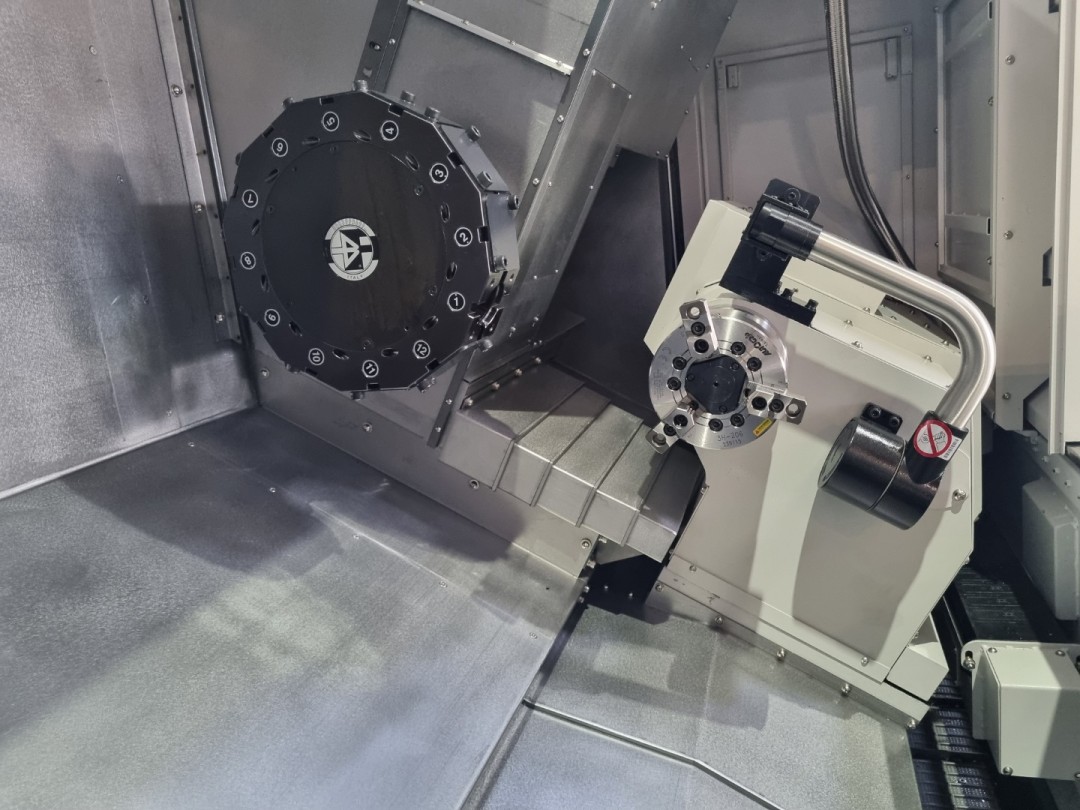

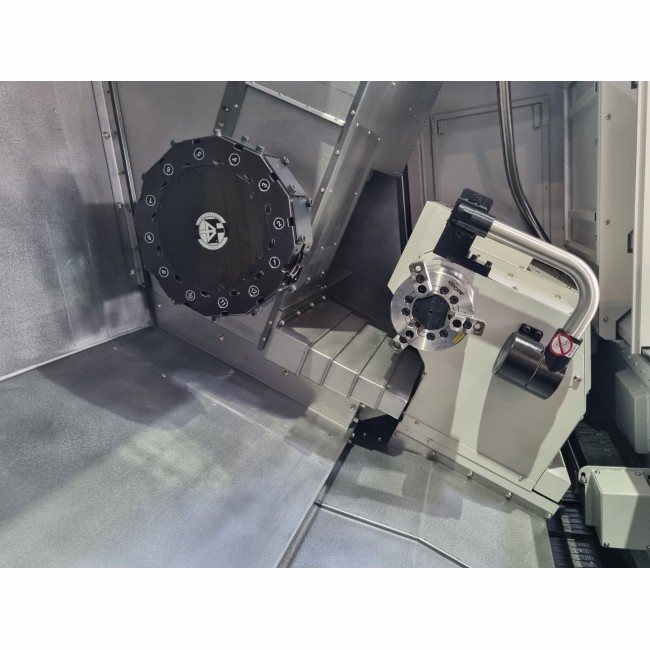

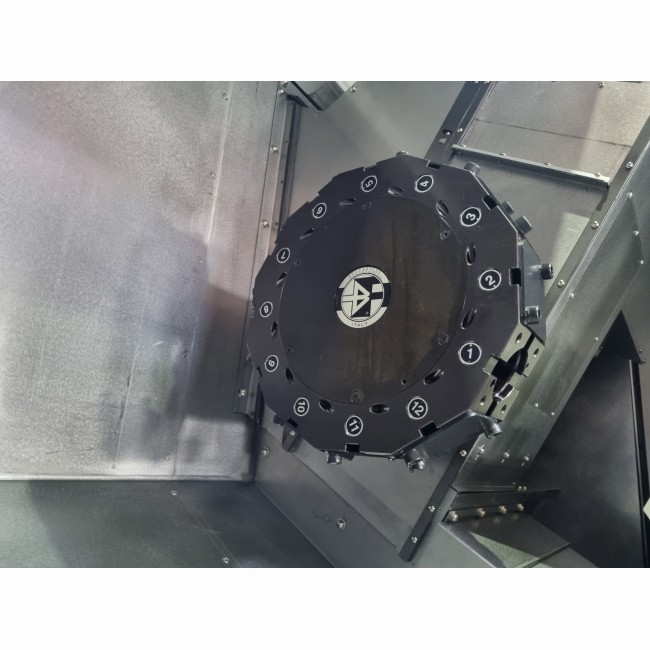

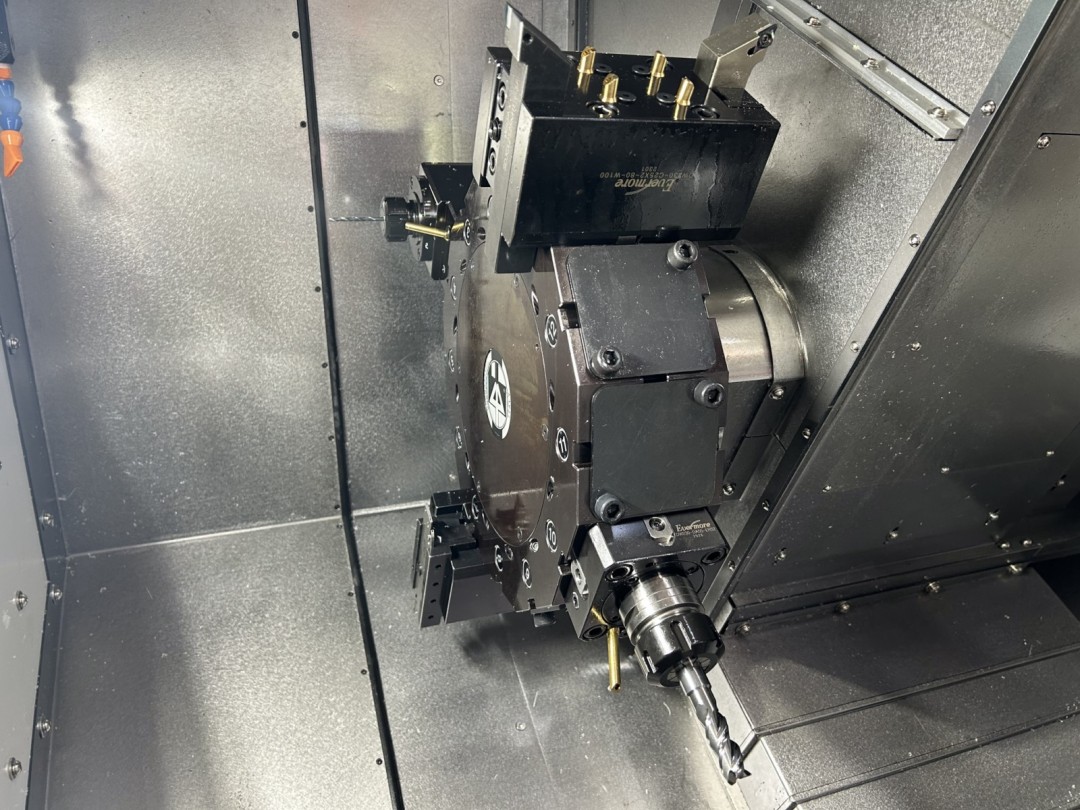

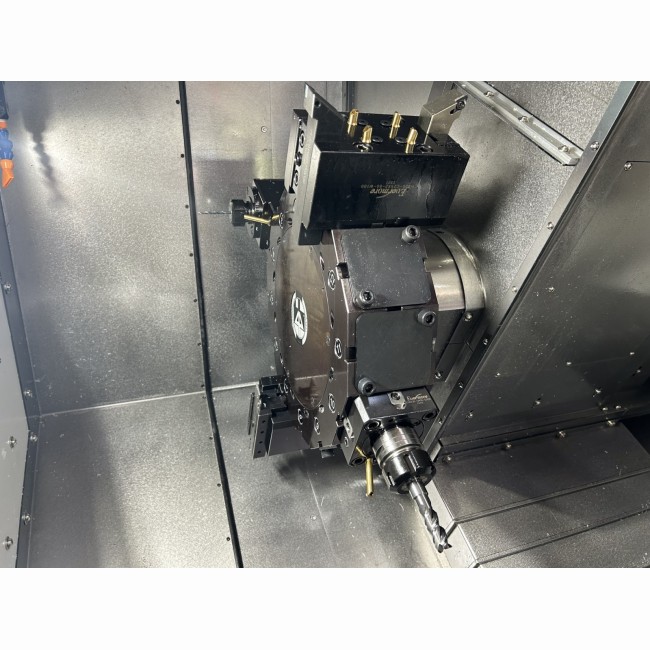

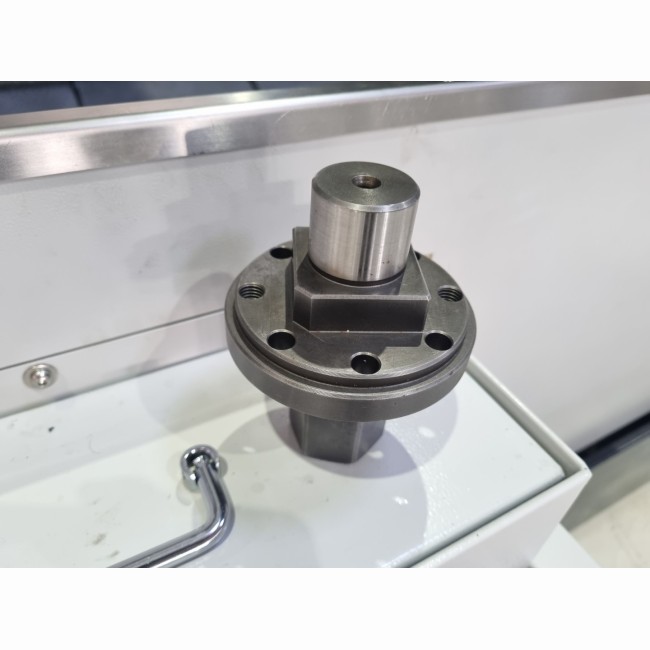

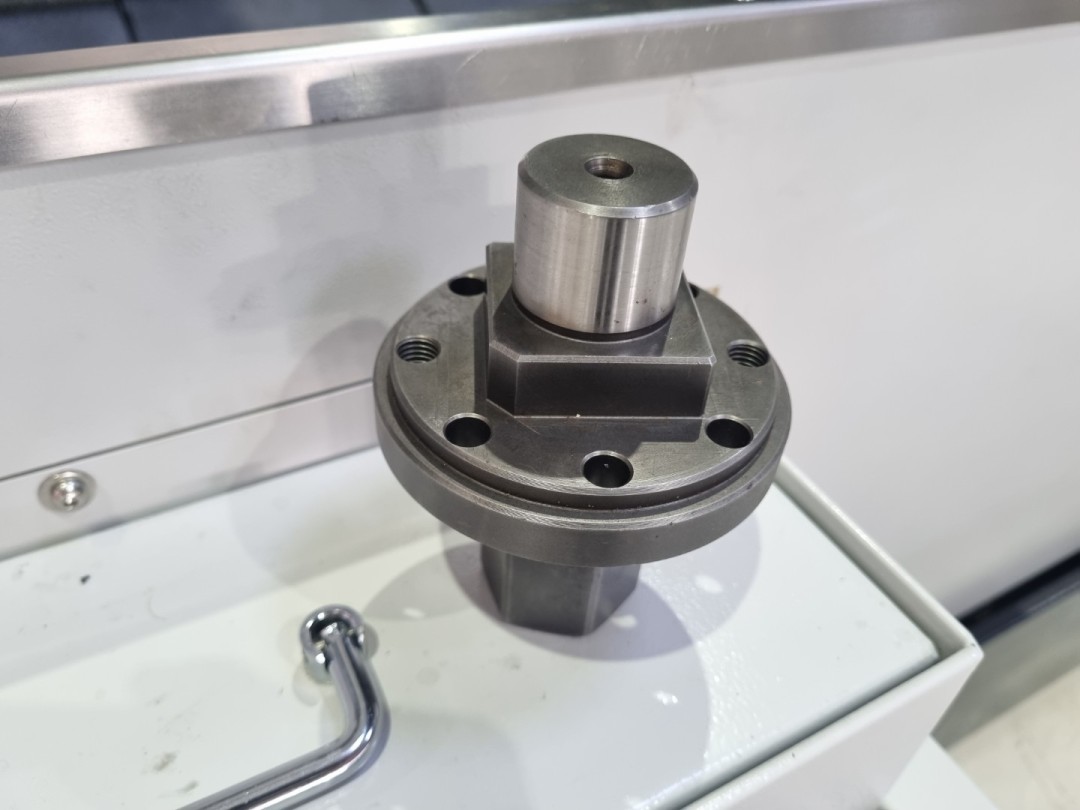

Type de tourelle	Barrufaldi TBYR-160 type BTM motorisée 12 postes
VITESSES D'AVANCE (.)	.
Avances rapides Z / Z2 / X (m/min)	24
Avances rapides Y (m/min)	6
Précision de répétabilité (mm)	+/-0.01
Précision de positionnement (mm)	0.01/300
Dimensions vis à billes X / Z / Z2 (mm)	Ø32 x P10 x C3
Dimensions vis à billes Y (mm)	Ø28 x P6 x C3
MOTEURS (.)	.
Moteur pompe hydraulique (kW)	2.2
Moteur pompe de lubrification (kW)	0.03
Moteur groupe de refroidissement (kW)	0.53

Données de la machine

	LD-65
Encombrement (L x l x H) (mm)	4485 x 3135 x 1950
Poids (kg)	6200
