Tour CN à banc incliné Retour à la page précédente

TAKISAWA - Séries LX

Désignation : Séries LX

Référence DMO :

Marque : TAKISAWA

Neuf

Sur commande

DESCRIPTIF

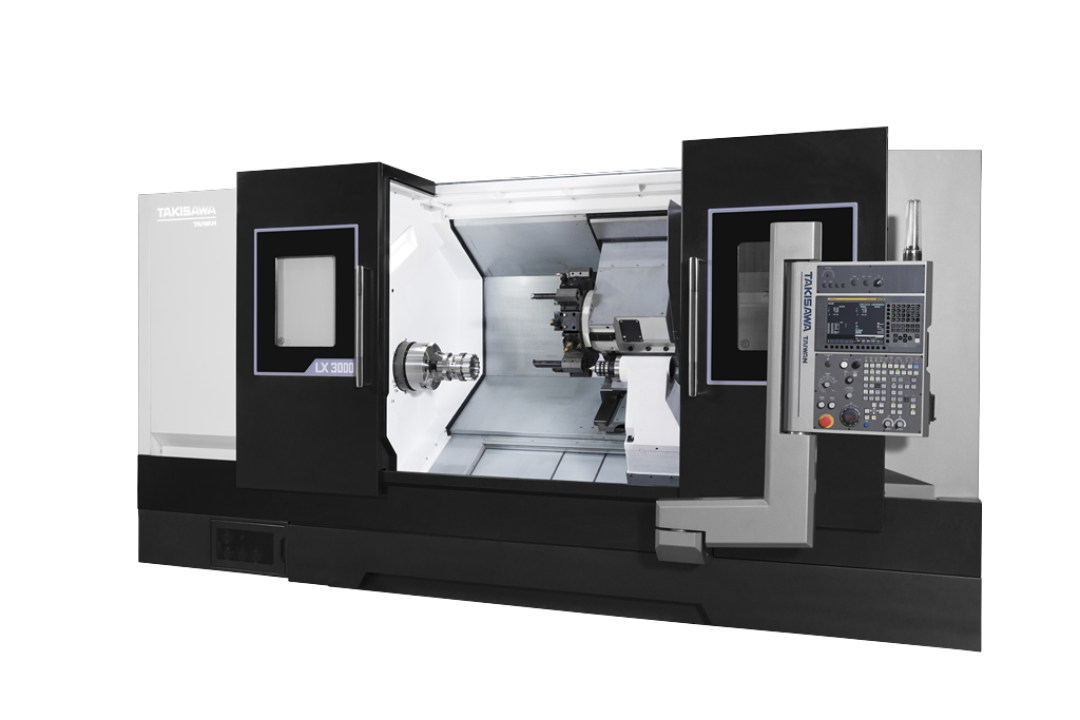

Tour à commande numérique neuf à banc incliné neuf TAKISAWA TAIWAN série LX :

Best seller du constructeur sur le segment des tours monobroche, monotourelle, ces tours offrent une large capacité avec une course X de 275mm et Z de 815 a 2200mm.

La gamme se décline en plusieurs modèles:

LX-2500 en 2 axes (X et Z) avec un passage en barre de 81mm et une longueur usinable de 732 / 1367 ou 2117mm
LX-2500M en 3 axes (X / Z / C + tourelle motorisée) avec un passage en barre de 81mm et une longueur usinable de 698 / 1333 / 2083mm
LX-2500Y en 4 axes (X / Z / C + tourelle motorisée / Y) avec un passage en barre de 81mm et une longueur usinable de 698 / 1333 / 2083mm
LX-3000 en 2 axes (X et Z) avec un passage en barre de 90mm et une longueur usinable de 701 / 1336 / 2086mm
LX-3500M en 3 axes (X / Z / C + tourelle motorisée) avec un passage en barre de 90mm et une longueur usinable de 667 / 1302 / 2052mm
LX-3500Y en 4 axes (X / Z / C + tourelle motorisée / Y) avec un passage en barre de 90mm et une longueur usinable de 667 / 1302 / 2052mm

Ces machines sont configurables en fonction des applications, et se caractérisent par :

Une commande numérique FANUC 0iTF avec écran 10,4''

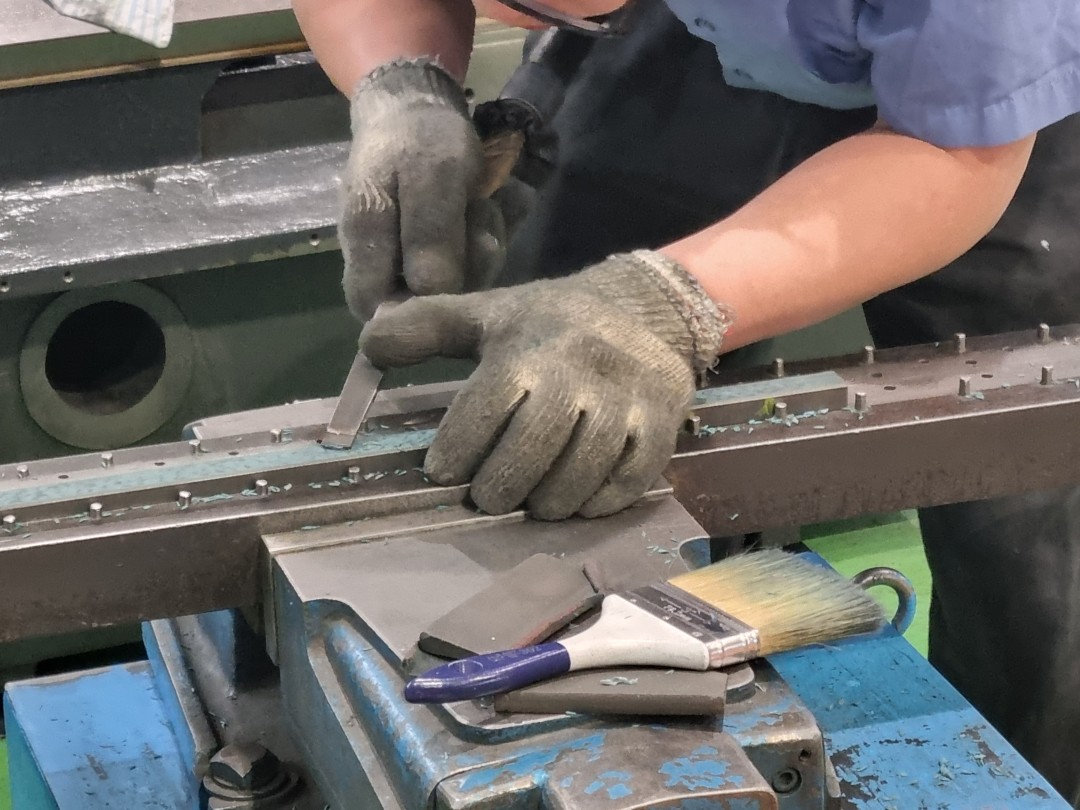

Un guidage prismatique sur les axes X / Z et Y (option) assurant rigidité / dynamiquet et réduction des vibrations
Une conception de la structure de la machine par la méthode des éléments finis ayant permis de renforcer la rigidité de 30% de cette gamme de machine
Une broche pouvant être de type motobroche, broché couplé à une boîte de vitesse ou transmission par courroie
Une tourelle 10 ou 12 postes, avec en option outils motorisés et axe Y
Une contrepointe motorisée

En option et en fonction de vos besoins, ces machines peuvent être équipées de:

De règles de mesures pour les axes linéaires
De palpeur d'outil
De vis à billes refroidies
De pompe d'arrosage haute pression
De porte automatique
De mandrin spéciaux
De lunette hyraulique ou fixe
De convoyeur à copeaux
D'embarreur
De déshuileur
...

CARACTÉRISTIQUES TECHNIQUES

	LX-300 ML7	LX-3000 L7	LX-2500 L7	LX-25000 ML7	LX-2500 YL7	LX-3000 YL7
CAPACITES			.
Ø de pièce admissible (mm)	625	625	625	625	730	730
Ø standard usinable (mm)	244	254 (T12) / 300 (T10)	254 (T12) / 300 (T10)	244	244	244
Ø maxi usinable (mm)	420	450 (T12) / 470 (T10)	450 (T12) / 470 (T10)	420	420	420
Longueur usinable (mm)	667	701	732	698	698	667
Ø de barre admissible en broche (mm)	90	90	81 (moteur broche) / 75 (boîte de vitesse)	81 (moteur broche) / 75 (boîte de vitesse)	81 (moteur broche) / 75 (boîte de vitesse)	90
COURSES			.
Course transversale X (mm)	275	275	275	275	275	275
Course longitudinale Z (mm)	815	815	815	815	815	815
Course axe Y (mm)					+ / - 50	+ / - 50
Course contrepointe (axe B) (mm)	730	730	730	730	730	730
BROCHE			.
Vitesse de rotation (motobroche et boîte de vitesse) (tr.min)	2800	2800	3500	3500	3500	2800
Vitesse de rotation (entrainement par courroie) (tr/min)	2800	2800	3000	3000	3000	2800
Nez de broche	A2-8''	A2-8''	A2-8''	A2-8''	A2-8''	A2-8''
Alésage de broche (motobroche et boîte de vitesse) (mm)	102	102	91	91	91	102
Alésage de broche (entrainement par courroie) (mm)	102	102	86	86	86	102
TOURELLE	1,2	1,2	1,2	1,2	1,2	1,2
Nombre de postes	12	10 ou 12	10 ou 12	12	12	12
Section des carré d'outils (mm)	25 x 25	25 x 25	25 x 25	25 x 25	25 x 25	25 x 25
Ø des outils interieurs (mm)	40	50 (tourelle 10 postes) / 40 (tourelle 12 postes)	50 (tourelle 10 postes) / 40 (tourelle 12 postes)	40	40	40
Ø queue de fraise pour outils motorisés (mm)	20 (ER32)			20 (ER32)	20 (ER32)	20 (ER32)
Vitesse de rotation des outils motorisés (tr/min)	4000			4000	4000	4000
CONTREPOINTE			.
Déplacement de la contrepointe	motorisé	motorisé	motorisé	motorisé	motorisé	motorisé
Pression admissible (Kn)	1 à 10	1 à 10	1 à 10	1 à 10	1 à 10	1 à 10
Type de cône	CM5	CM5	CM5	CM5	CM5	CM5
AVANCES RAPIDES			.
Avances rapides axe X (m/min)	24	24	24	24	24	24
Avances rapides axe Z (m/min)	30	30	30	30	30	30
Avances rapides axe Y (m/min)					10	10
Avances rapides contrepointe (axe B) (m/min)	20	20	20	20	20	20
Broche (motobroche) (Kw)	15 / 22	15 / 22	15 / 22	15 / 22	15 / 22	15 / 22
Broche (boîte de vitesse) (Kw)	18,5 / 22	18,5 / 22	18,5 / 22	18,5 / 22	18,5 / 22	18,5 / 22
Broche (entrainement courroie) (Kw)	15 / 18,5	15 / 18,5	15 / 18,5	15 / 18,5	15 / 18,5	15 / 18,5
Outils motorisés (Kw)	3,7 / 5,5			3,7 / 5,5	3,7 / 5,5	3,7 / 5,5
Axes (X / Z / B / Y) (Kw)	1,8 / 3 / 2,5	1,8 / 3 / 2,5	1,8 / 3 / 2,5	1,8 / 3 / 2,5	3 / 3 / 2,5 / 3	3 / 3 / 2,5 / 3
AUTRES			.
Dimensions (L x l x h)	3000 x 1967 x 1830	3000 x 1967 x 1830	3000 x 1967 x 1830	3000 x 1967 x 1830	3000 x 1967 x 2169	3000 x 1967 x 2169
Poids (kg)	6350	6250	6150	6250	6600	6700

	LX-2500 L13	LX-2500 ML13	LX-2500 YL13	LX-3000 L13	LX-3000 ML13	LX-3000 YL13
CAPACITES
Ø de pièce admissible (mm)	625	625	730	625	625	730
Ø standard usinable (mm)	254 (T12) / 300 (T10)	244	244	254 (T12) / 300 (T10)	244	244
Ø maxi usinable (mm)	450 (T12) / 470 (T10)	420	420	450 (T12) / 470 (T10)	420	420
Longueur usinable (mm)	1367	1333	1333	1336	1302	1302
Ø de barre admissible en broche (mm)	81 (moteur broche) / 75 (boîte de vitesse)	81 (moteur broche) / 75 (boîte de vitesse)	81 (moteur broche) / 75 (boîte de vitesse)	90	90	90
COURSES
Course transversale X (mm)	275	275	275	275	275	275
Course longitudinale Z (mm)	1450	1450	1450	1450	1450	1450
Course axe Y (mm)			+ / - 50			+ / - 50
Course contrepointe (axe B) (mm)	1365	1365	1365	1365	1365	1365
BROCHE
Vitesse de rotation (motobroche et boîte de vitesse) (tr.min)	3500	3500	3500	2800	2800	2800
Vitesse de rotation (entrainement par courroie) (tr/min)	3000	3000	3000	2800	2800	2800
Nez de broche	A2-8''	A2-8''	A2-8''	A2-8''	A2-8''	A2-8''
Alésage de broche (motobroche et boîte de vitesse) (mm)	91	91	91	102	102	102
Alésage de broche (entrainement par courroie) (mm)	86	86	86	102	102	102
TOURELLE	1,2	1,2	1,2	1,2	1,2	1,2
Nombre de postes	10 ou 12	12	12	10 ou 12	12	12
Section des carré d'outils (mm)	25 x 25	25 x 25	25 x 25	25 x 25	25 x 25	25 x 25
Ø des outils interieurs (mm)	50 (tourelle 10 postes) / 40 (tourelle 12 postes)	40	40	50 (tourelle 10 postes) / 40 (tourelle 12 postes)	40	40
Ø queue de fraise pour outils motorisés (mm)		20 (ER32)	20 (ER32)		20 (ER32)	20 (ER32)
Vitesse de rotation des outils motorisés (tr/min)		4000	4000		4000	4000
CONTREPOINTE
Déplacement de la contrepointe	motorisé	motorisé	motorisé	motorisé	motorisé	motorisé
Pression admissible (Kn)	1 à 10	1 à 10	1 à 10	1 à 10	1 à 10	1 à 10
Type de cône	CM5	CM5	CM5	CM5	CM5	CM5
AVANCES RAPIDES
Avances rapides axe X (m/min)	24	24	24	24	24	24
Avances rapides axe Z (m/min)	30	30	30	30	30	30
Avances rapides axe Y (m/min)			10			10
Avances rapides contrepointe (axe B) (m/min)	20	20	20	20	20	20
Broche (motobroche) (Kw)	15 / 22	15 / 22	15 / 22	15 / 22	15 / 22	15 / 22
Broche (boîte de vitesse) (Kw)	18,5 / 22	18,5 / 22	18,5 / 22	18,5 / 22	18,5 / 22	18,5 / 22
Broche (entrainement courroie) (Kw)	15 / 18,5	15 / 18,5	15 / 18,5	15 / 18,5	15 / 18,5	15 / 18,5
Outils motorisés (Kw)		3,7 / 5,5	3,7 / 5,5		3,7 / 5,5	3,7 / 5,5
Axes (X / Z / B / Y) (Kw)	1,8 / 3 / 2,5	1,8 / 3 / 2,5	3 / 3 /2,5 / 3	1,8 / 3 / 2,5	1,8 / 3 / 2,5	3 / 3 /2,5 / 3
AUTRES
Dimensions (L x l x h)	3000 x 1967 x 1830	3000 x 1967 x 1830	3000 x 1967 x 2169	3000 x 1967 x 1830	3000 x 1967 x 1830	3000 x 1967 x 2169
Poids (kg)	6150	6250	6600	6250	6350	6700

	LX-2500 L13	LX-3000 YL7	LX-2500 YL7	LX-25000 ML7	LX-2500 L7	LX-3000 L7
CAPACITES					.
Ø de pièce admissible (mm)	625	730	730	625	625	625
Ø standard usinable (mm)	254 (T12) / 300 (T10)	244	244	244	254 (T12) / 300 (T10)	254 (T12) / 300 (T10)
Ø maxi usinable (mm)	450 (T12) / 470 (T10)	420	420	420	450 (T12) / 470 (T10)	450 (T12) / 470 (T10)
Longueur usinable (mm)	1367	667	698	698	732	701
Ø de barre admissible en broche (mm)	81 (moteur broche) / 75 (boîte de vitesse)	90	81 (moteur broche) / 75 (boîte de vitesse)	81 (moteur broche) / 75 (boîte de vitesse)	81 (moteur broche) / 75 (boîte de vitesse)	90
COURSES					.
Course transversale X (mm)	275	275	275	275	275	275
Course longitudinale Z (mm)	1450	815	815	815	815	815
Course axe Y (mm)		+ / - 50	+ / - 50
Course contrepointe (axe B) (mm)	1365	730	730	730	730	730
BROCHE					.
Vitesse de rotation (motobroche et boîte de vitesse) (tr.min)	3500	2800	3500	3500	3500	2800
Vitesse de rotation (entrainement par courroie) (tr/min)	3000	2800	3000	3000	3000	2800
Nez de broche	A2-8''	A2-8''	A2-8''	A2-8''	A2-8''	A2-8''
Alésage de broche (motobroche et boîte de vitesse) (mm)	91	102	91	91	91	102
Alésage de broche (entrainement par courroie) (mm)	86	102	86	86	86	102
TOURELLE	1,2	1,2	1,2	1,2	1,2	1,2
Nombre de postes	10 ou 12	12	12	12	10 ou 12	10 ou 12
Section des carré d'outils (mm)	25 x 25	25 x 25	25 x 25	25 x 25	25 x 25	25 x 25
Ø des outils interieurs (mm)	50 (tourelle 10 postes) / 40 (tourelle 12 postes)	40	40	40	50 (tourelle 10 postes) / 40 (tourelle 12 postes)	50 (tourelle 10 postes) / 40 (tourelle 12 postes)
Ø queue de fraise pour outils motorisés (mm)		20 (ER32)	20 (ER32)	20 (ER32)
Vitesse de rotation des outils motorisés (tr/min)		4000	4000	4000
CONTREPOINTE					.
Déplacement de la contrepointe	motorisé	motorisé	motorisé	motorisé	motorisé	motorisé
Pression admissible (Kn)	1 à 10	1 à 10	1 à 10	1 à 10	1 à 10	1 à 10
Type de cône	CM5	CM5	CM5	CM5	CM5	CM5
AVANCES RAPIDES					.
Avances rapides axe X (m/min)	24	24	24	24	24	24
Avances rapides axe Z (m/min)	30	30	30	30	30	30
Avances rapides axe Y (m/min)		10	10
Avances rapides contrepointe (axe B) (m/min)	20	20	20	20	20	20
Broche (motobroche) (Kw)	15 / 22	15 / 22	15 / 22	15 / 22	15 / 22	15 / 22
Broche (boîte de vitesse) (Kw)	18,5 / 22	18,5 / 22	18,5 / 22	18,5 / 22	18,5 / 22	18,5 / 22
Broche (entrainement courroie) (Kw)	15 / 18,5	15 / 18,5	15 / 18,5	15 / 18,5	15 / 18,5	15 / 18,5
Outils motorisés (Kw)		3,7 / 5,5	3,7 / 5,5	3,7 / 5,5
Axes (X / Z / B / Y) (Kw)	1,8 / 3 / 2,5	3 / 3 / 2,5 / 3	3 / 3 / 2,5 / 3	1,8 / 3 / 2,5	1,8 / 3 / 2,5	1,8 / 3 / 2,5
AUTRES					.
Dimensions (L x l x h)	3000 x 1967 x 1830	3000 x 1967 x 2169	3000 x 1967 x 2169	3000 x 1967 x 1830	3000 x 1967 x 1830	3000 x 1967 x 1830
Poids (kg)	6150	6700	6600	6250	6150	6250
