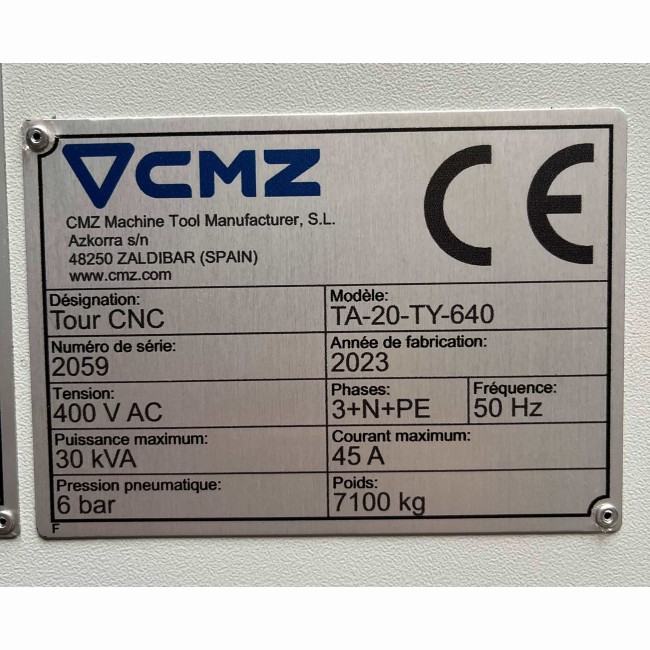

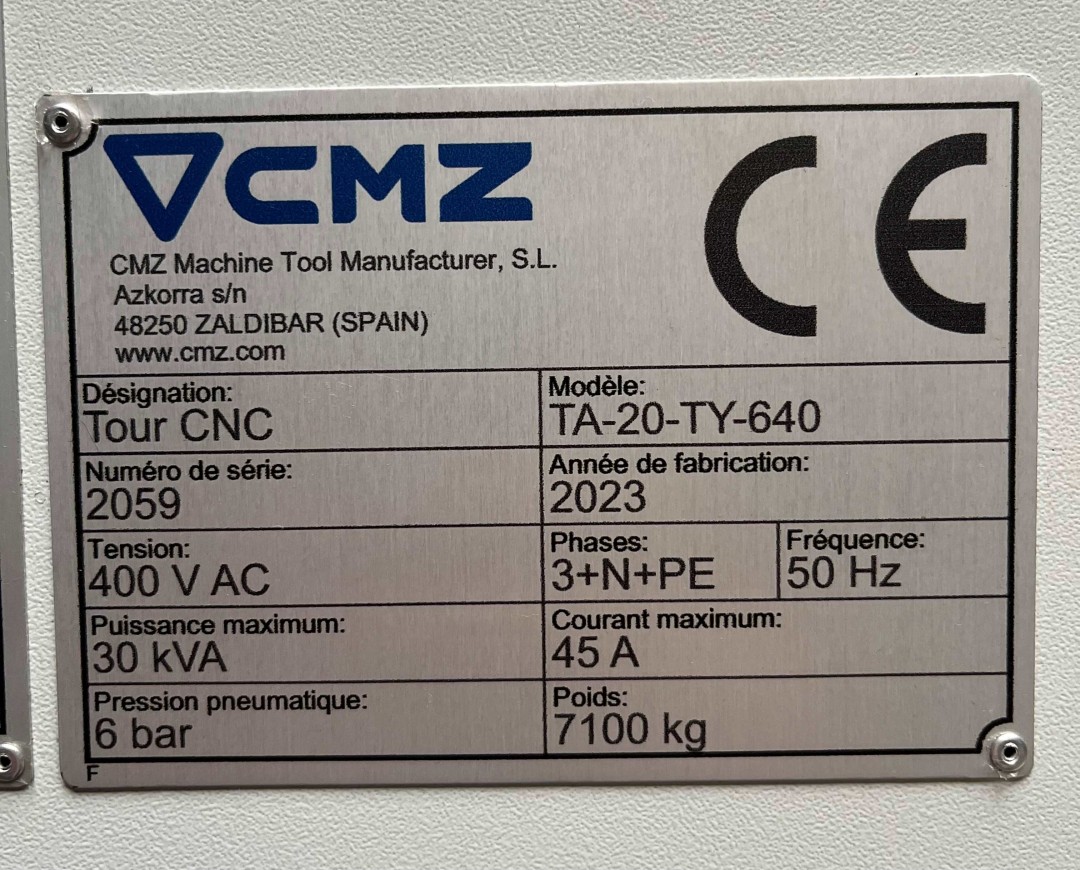

Désignation : TA-20-TY-640
Référence DMO : 14702
Marque : CMZ
Occasion
En stock

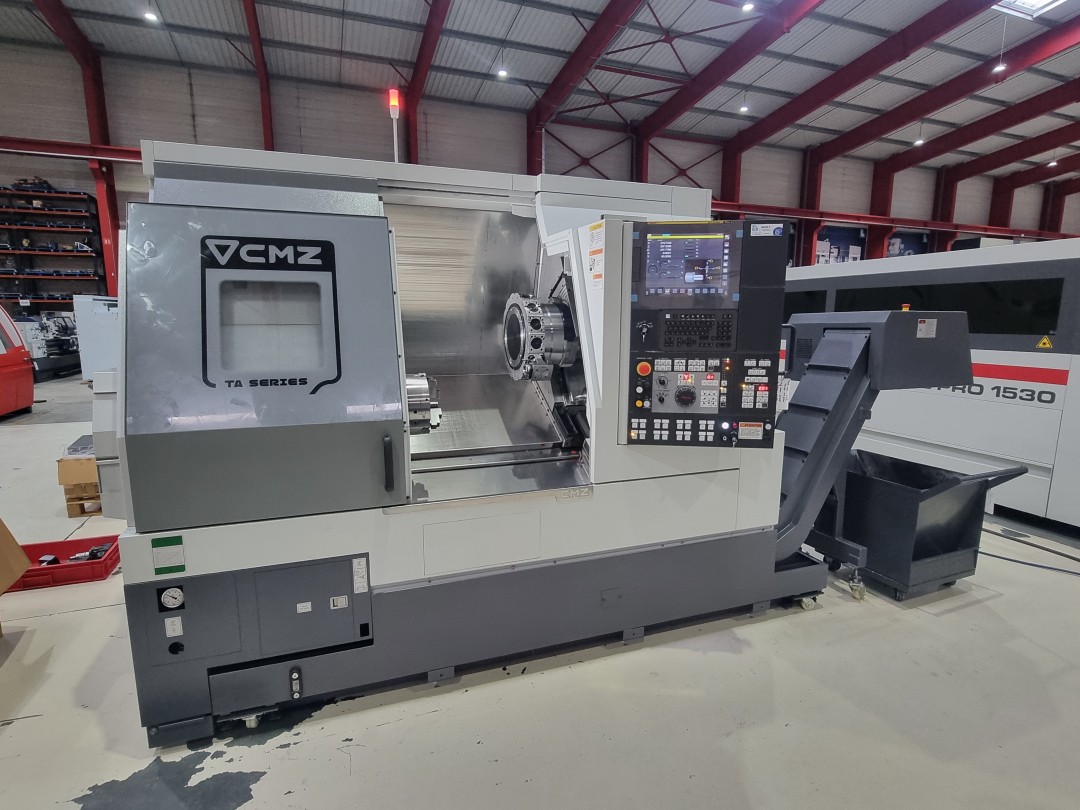

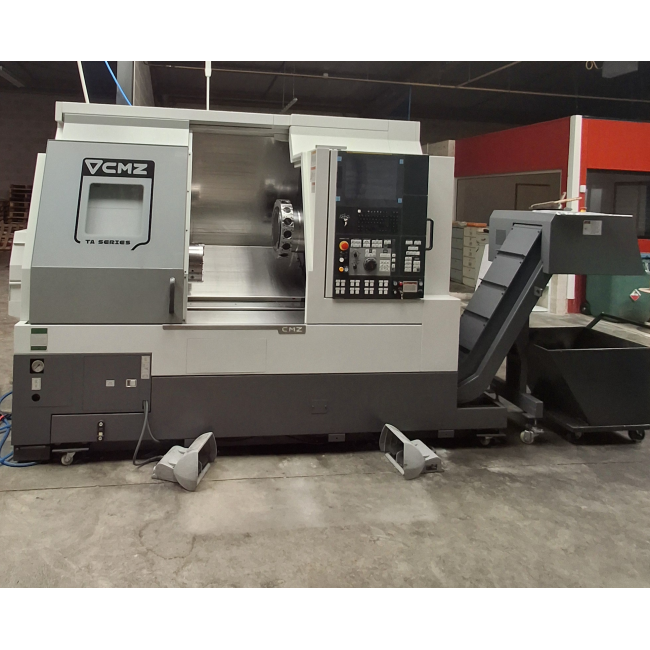

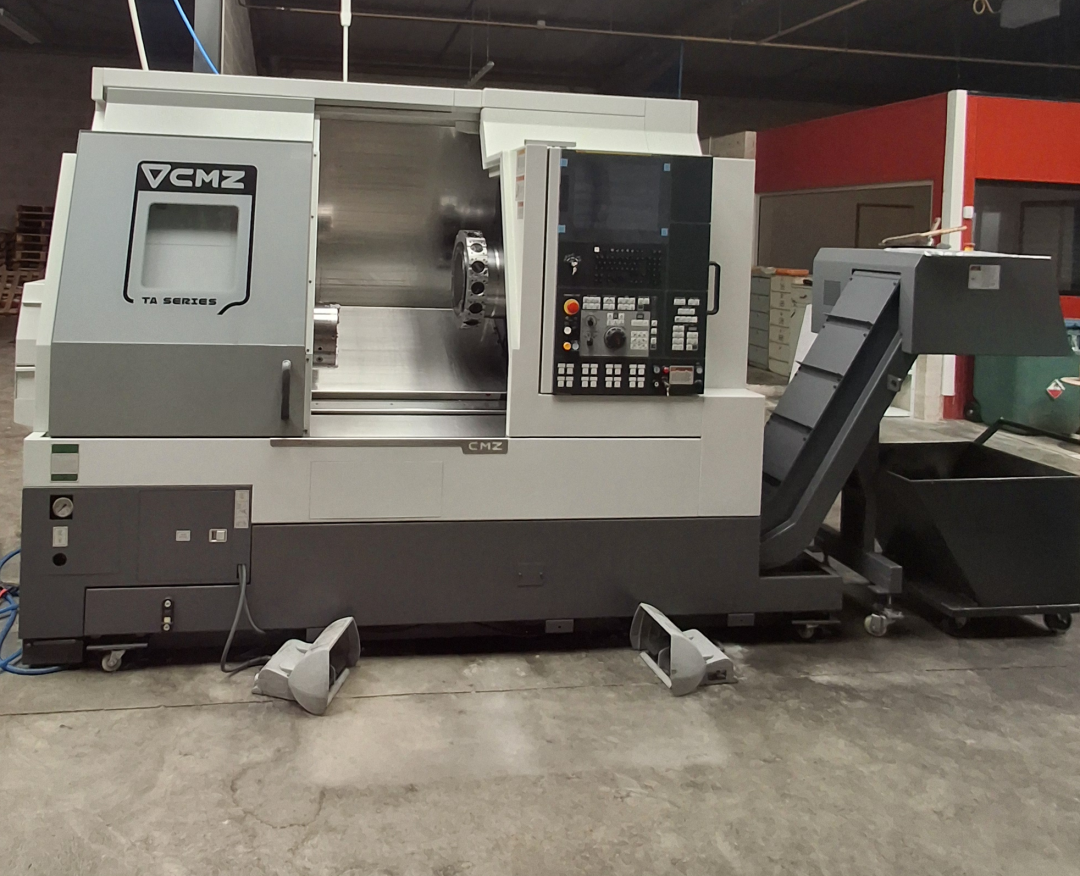

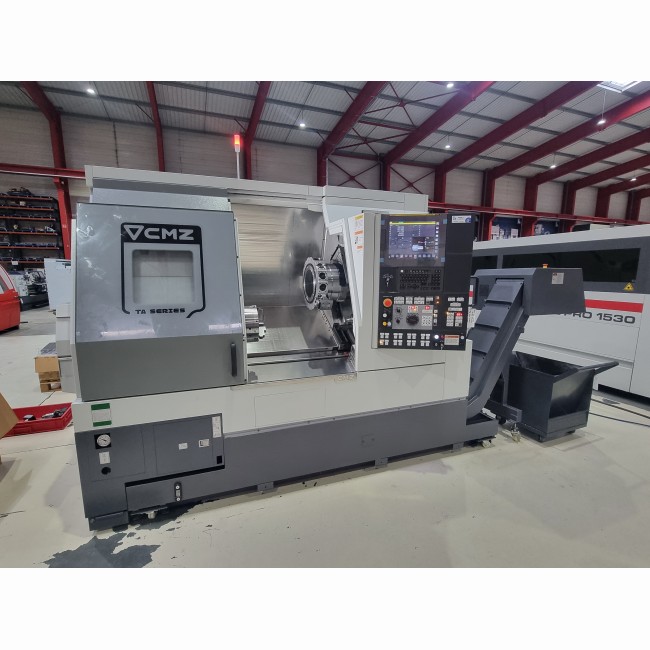

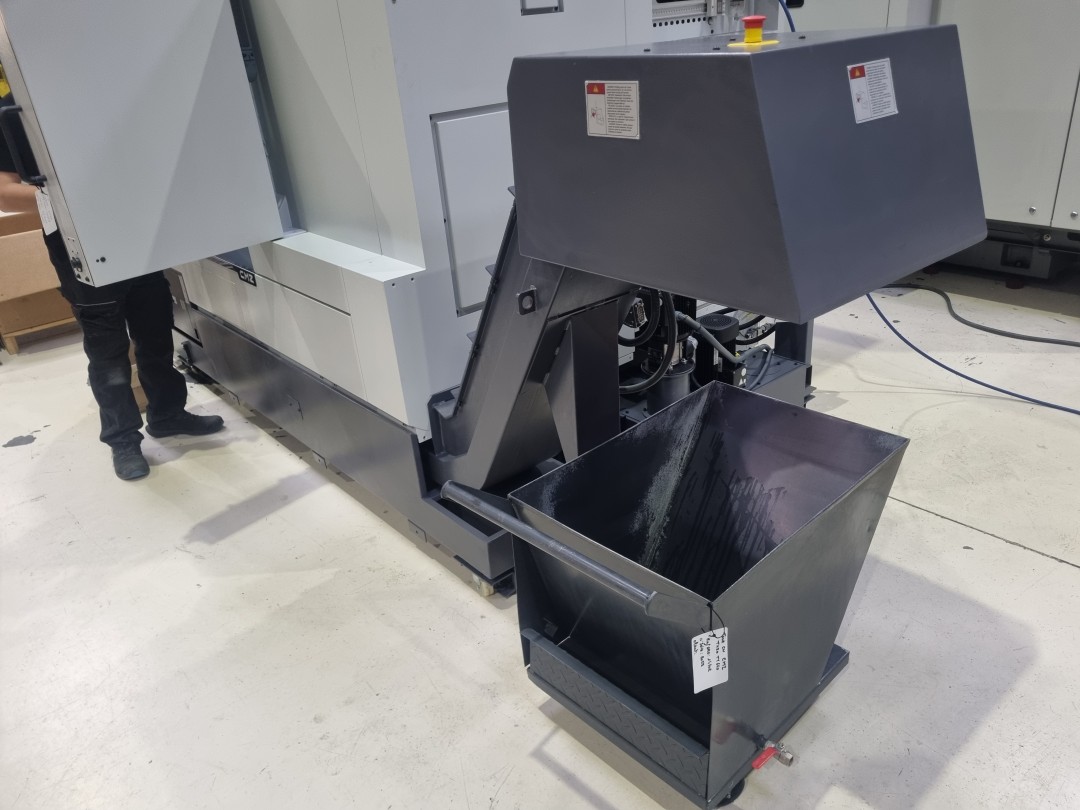

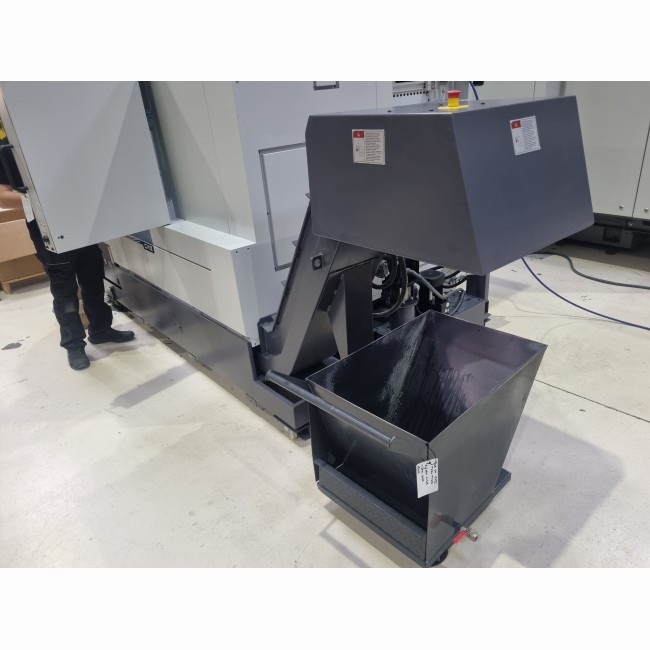

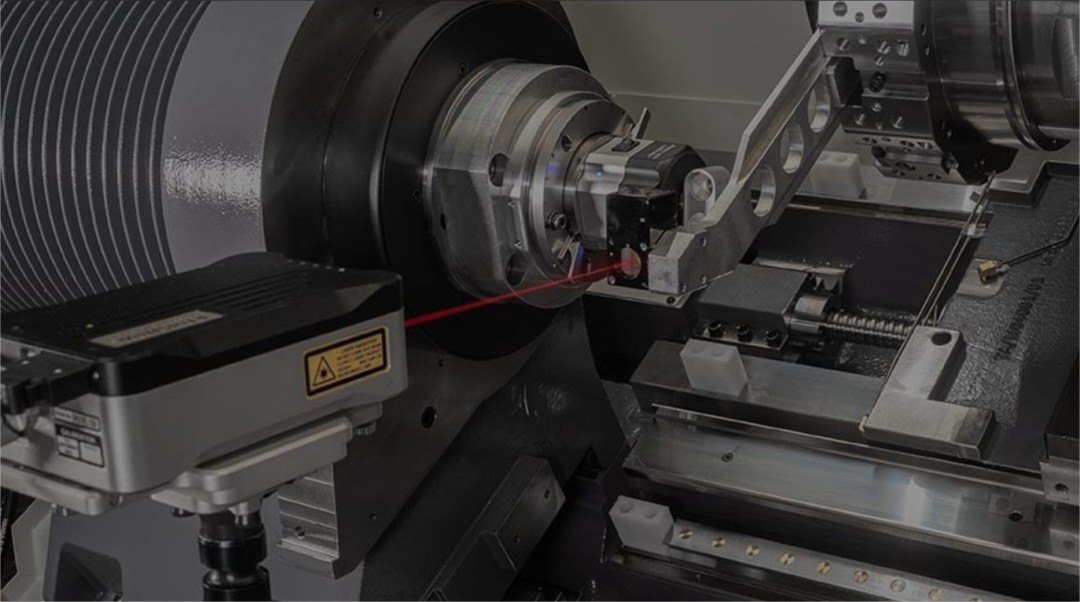

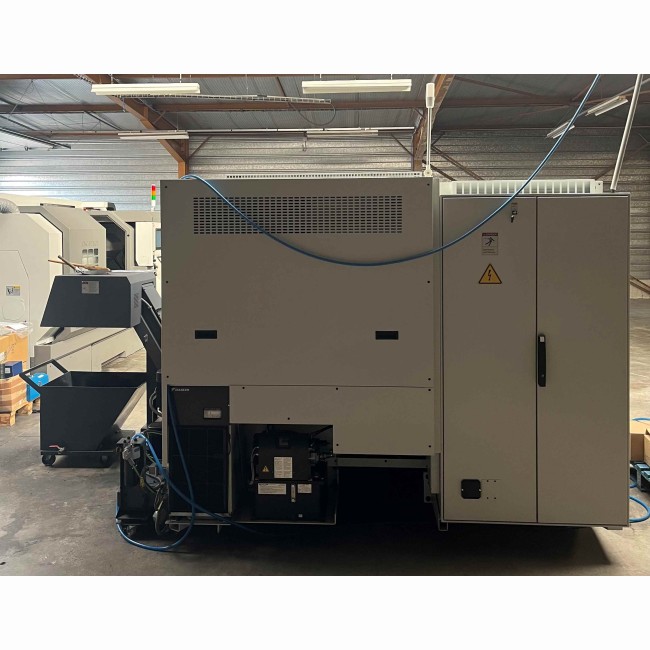

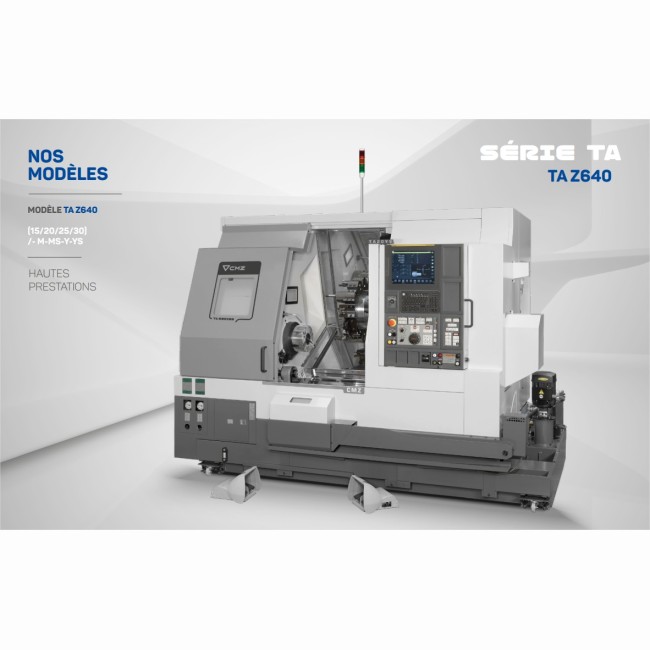

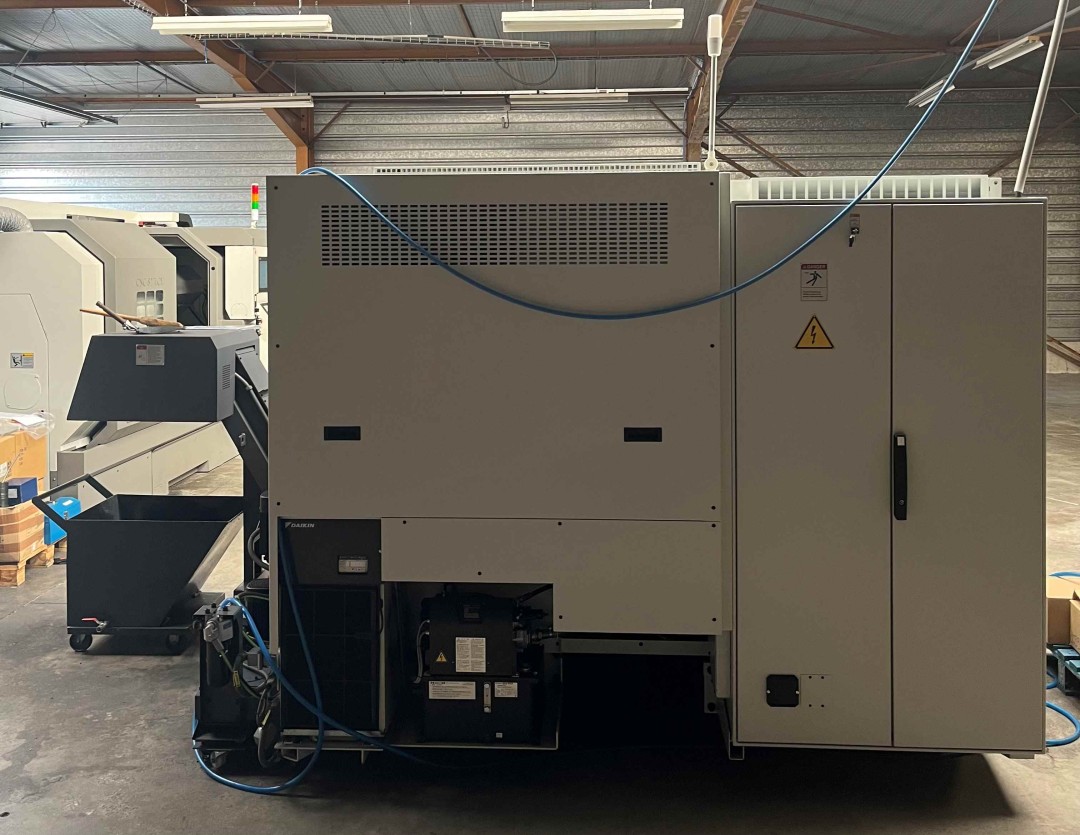

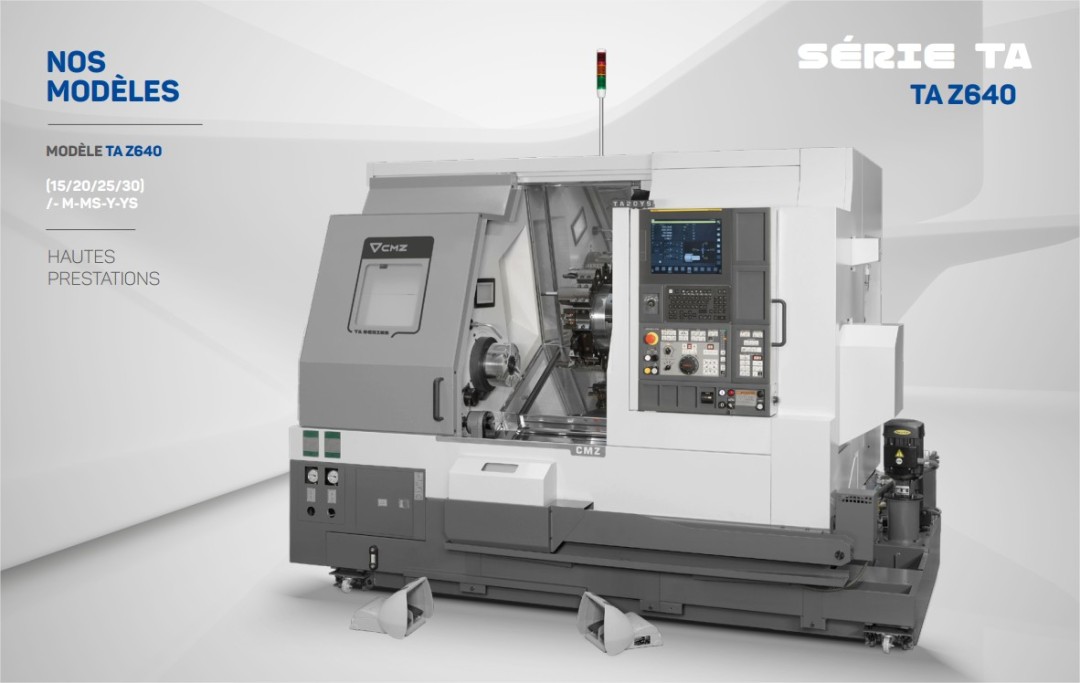

Tour à commande numérique CMZ d'occasion modèleTA20TY640

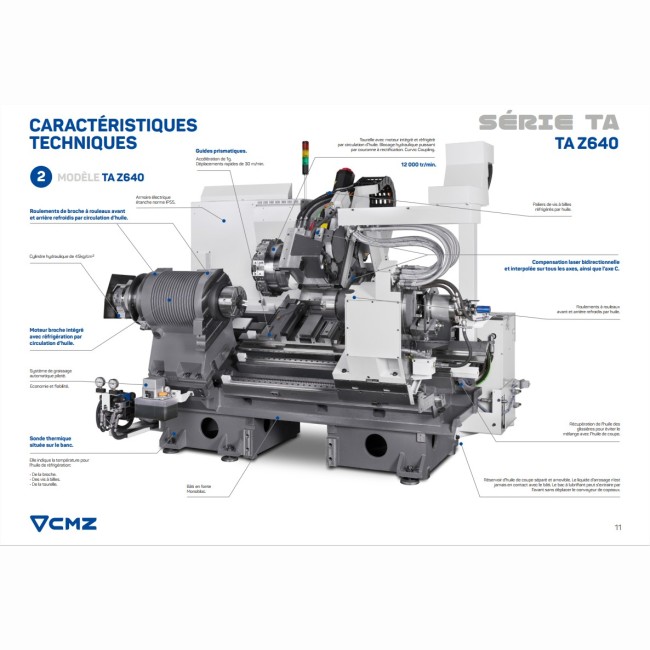

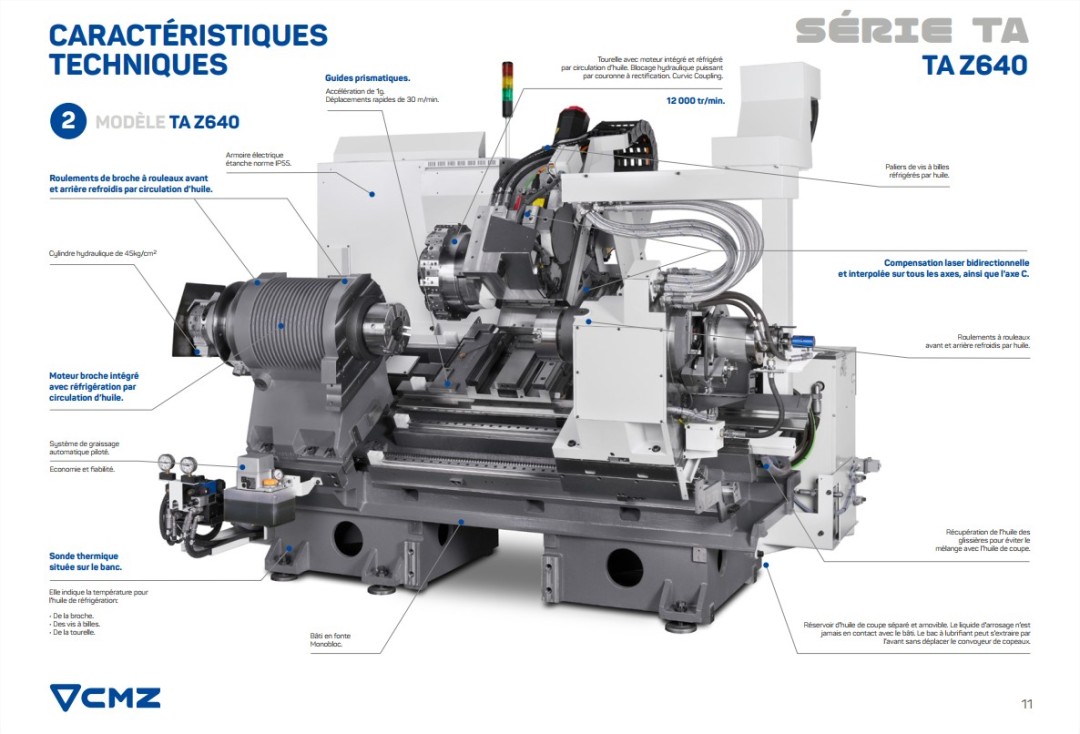

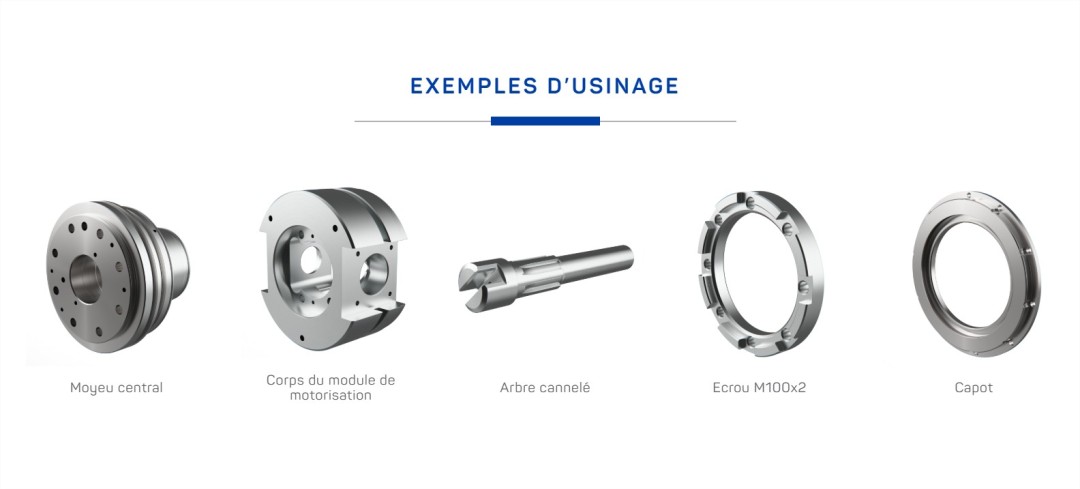

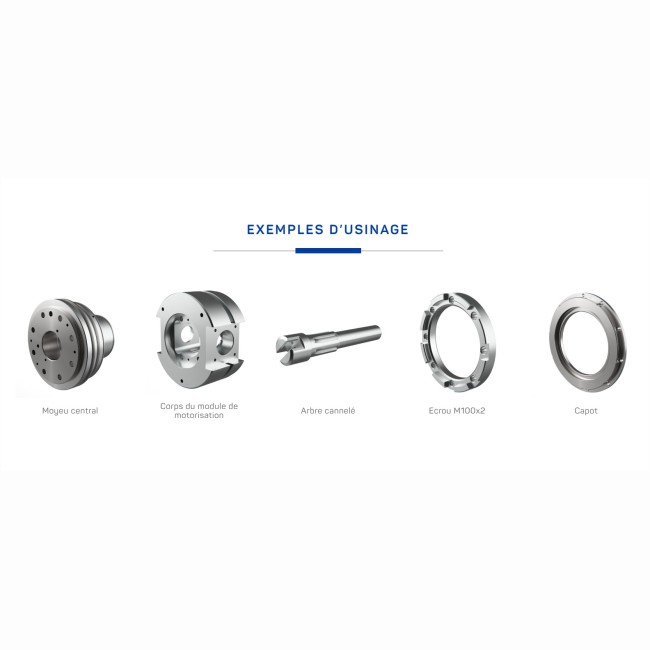

D'une capacité d'usinage en barre de 66mm et d'une distance entre pointes de 640mm cette machine est destinée aux usinages de pièces à forte valeur ajoutée, notamment pour les industries de mécanique générale et de précision.

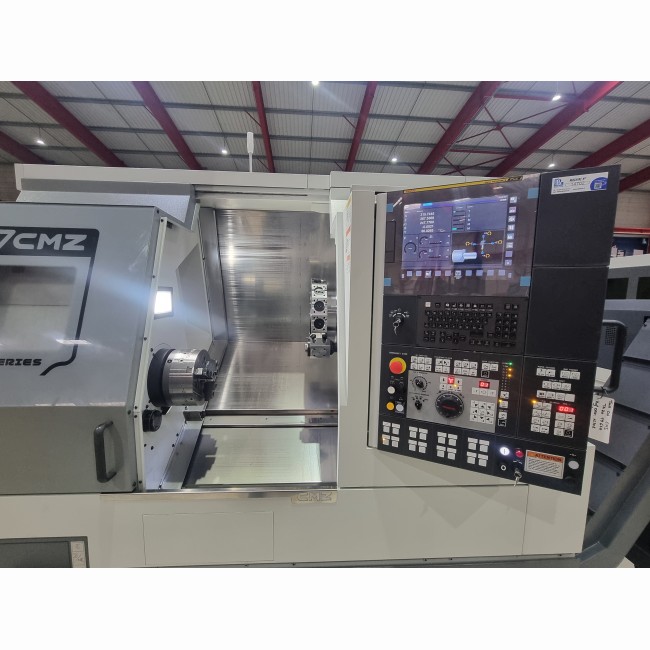

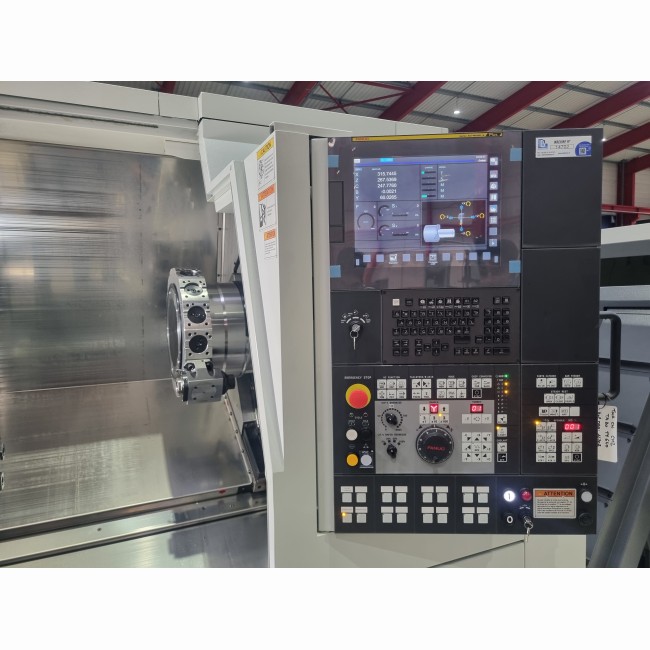

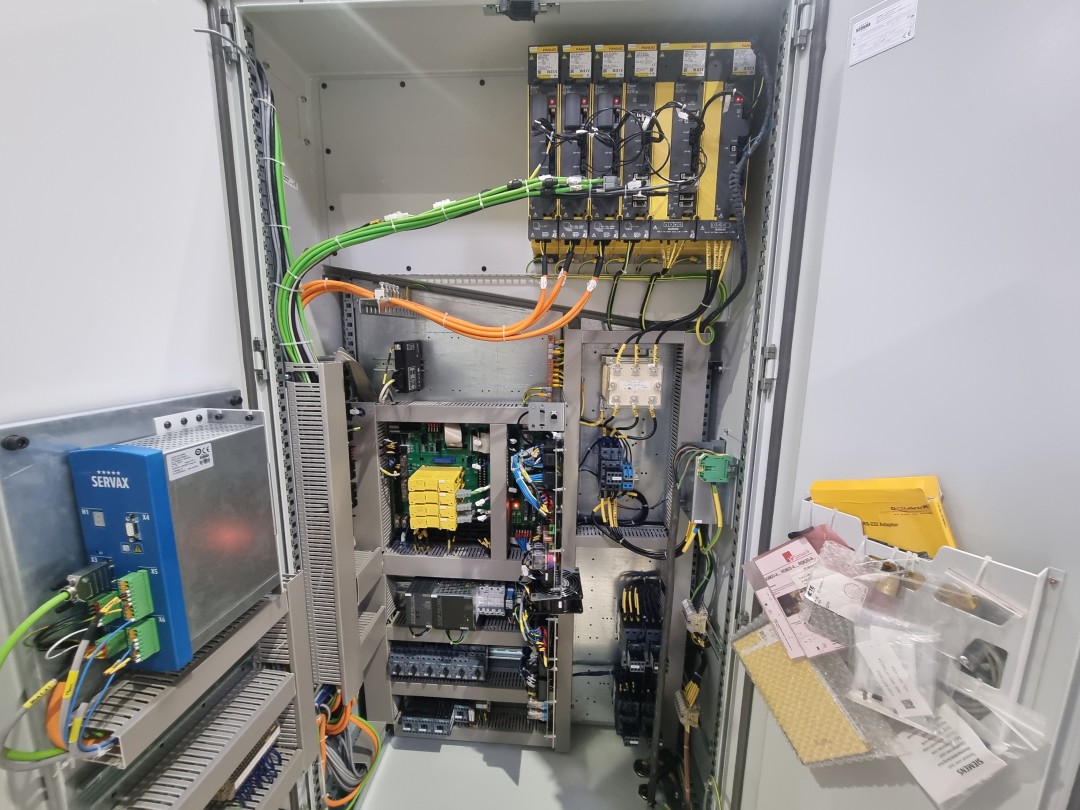

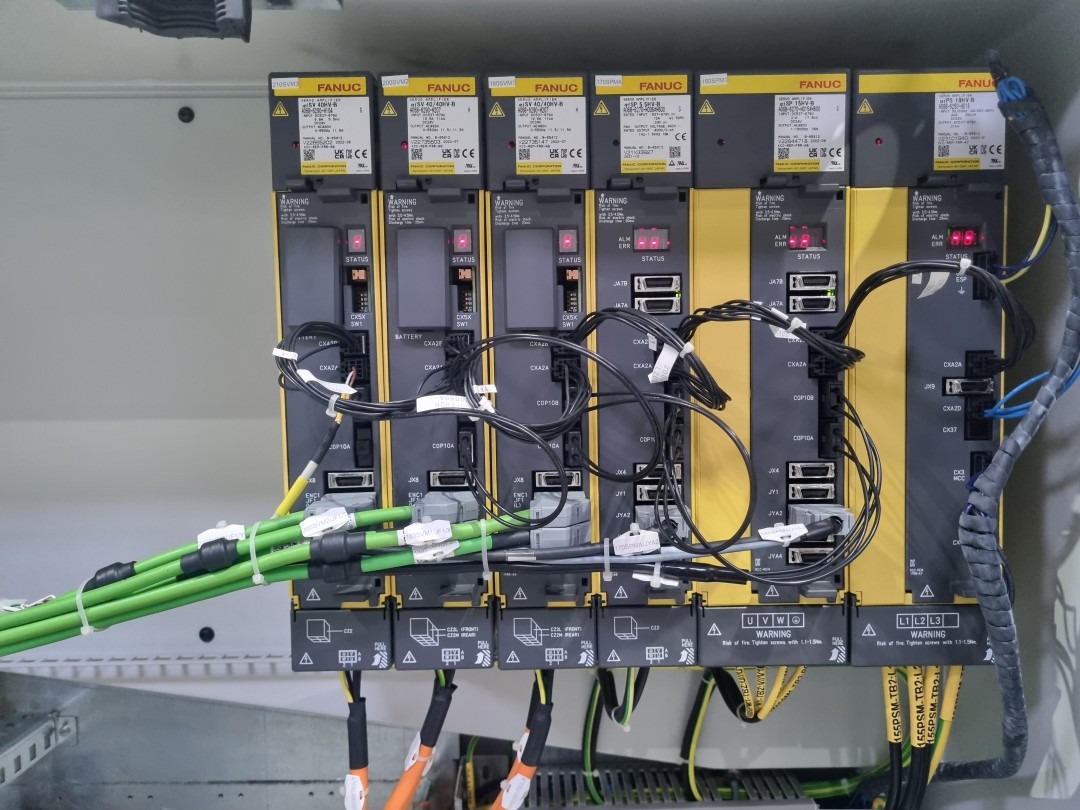

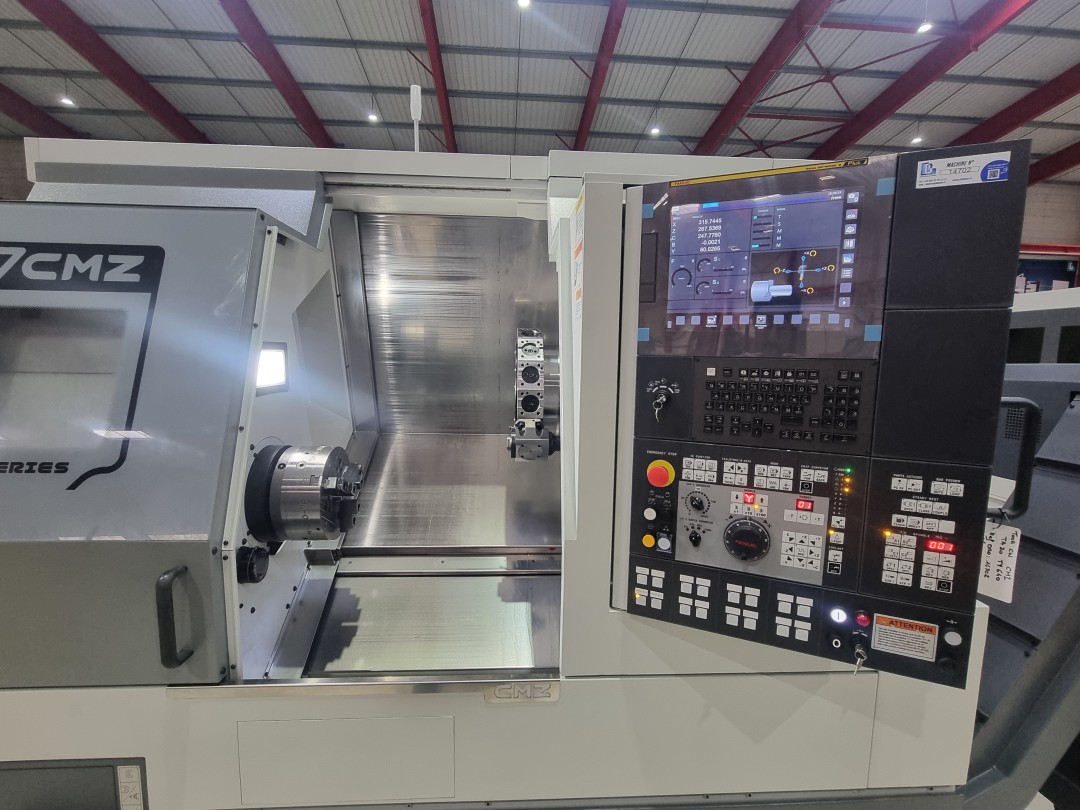

La machine a été concue pour etre particulierement facile a utiliser avec de large vitres sécurites, une commande numérique de denirère génération FANUC 31i
La structure de la machine monobloc est en fonte meehanite avec une position de la broche et de la contrepointe dans le meme plan pour éviter les dispersions thermiques. Cette structure permet une grande rigidité et une stabilité de la machine dans le temps.
Le guidage prismatique avec un revetement Turcite B permet une charge importante et l'usinage avec des vitesses de déplacements rapides de 30m/min et accélération de 1G

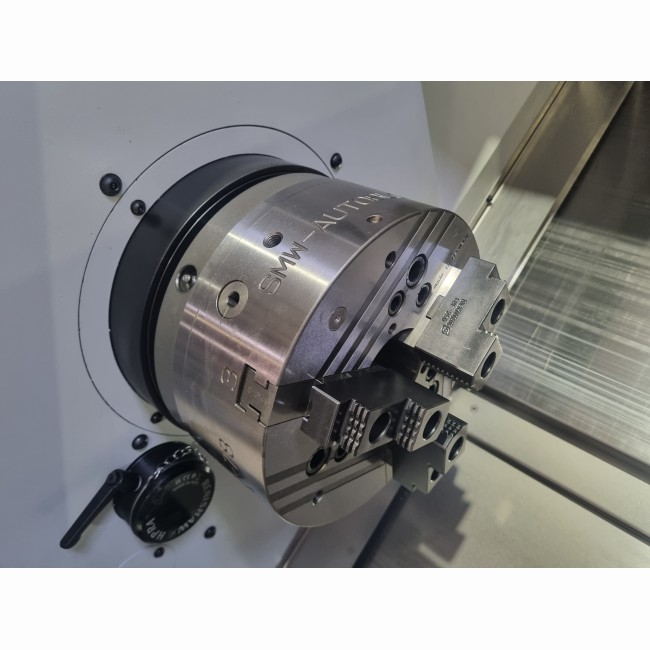

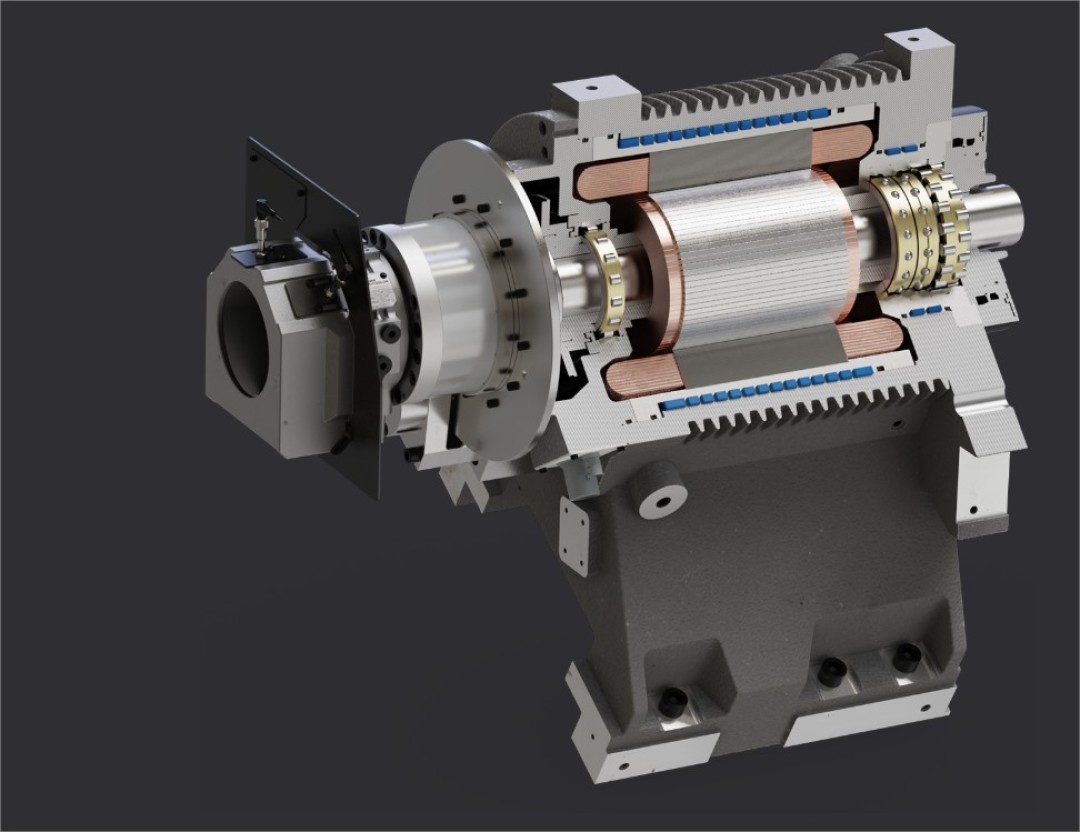

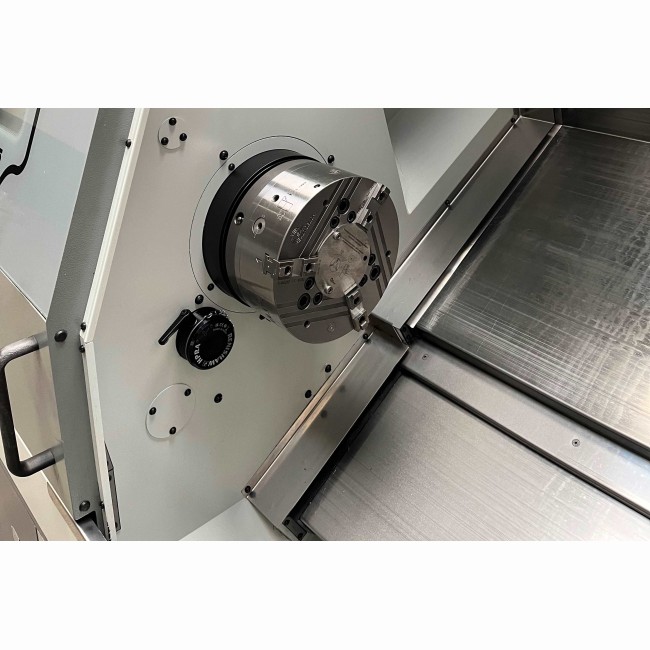

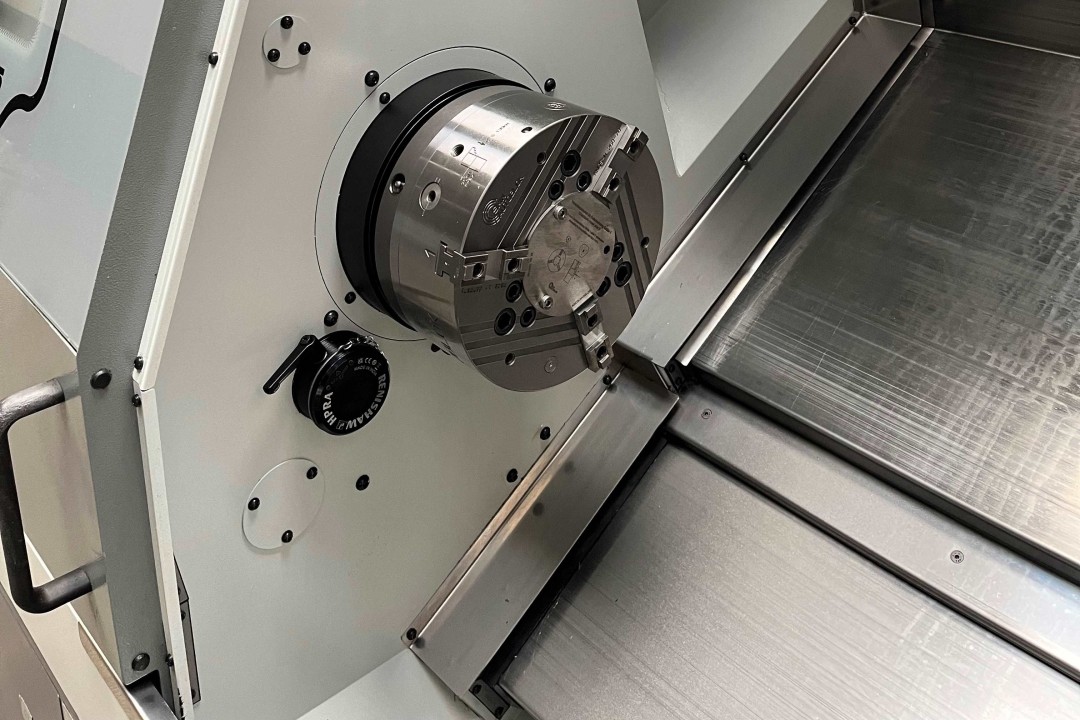

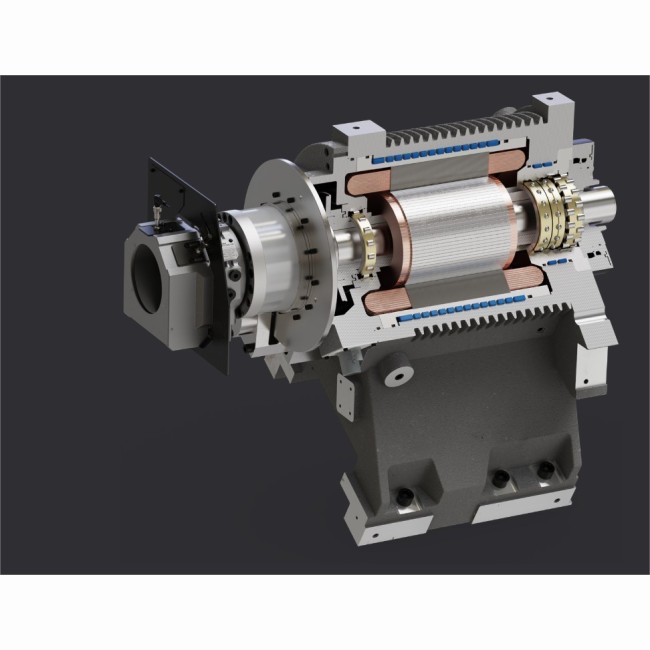

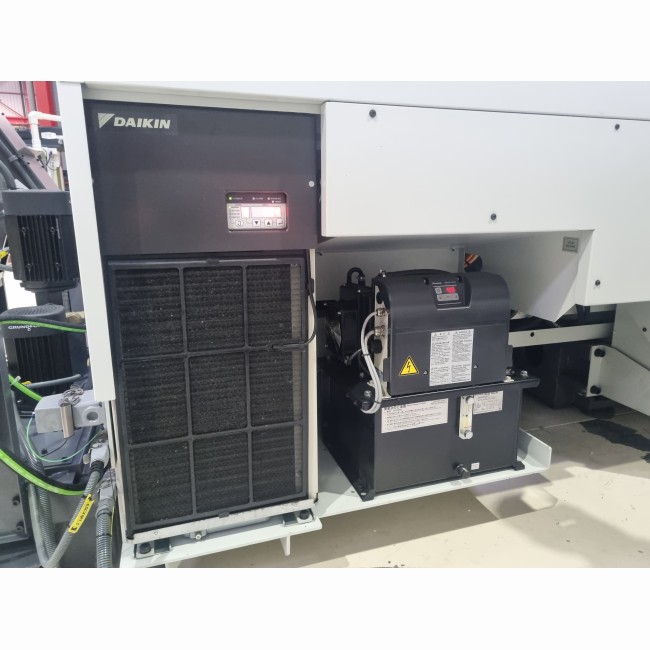

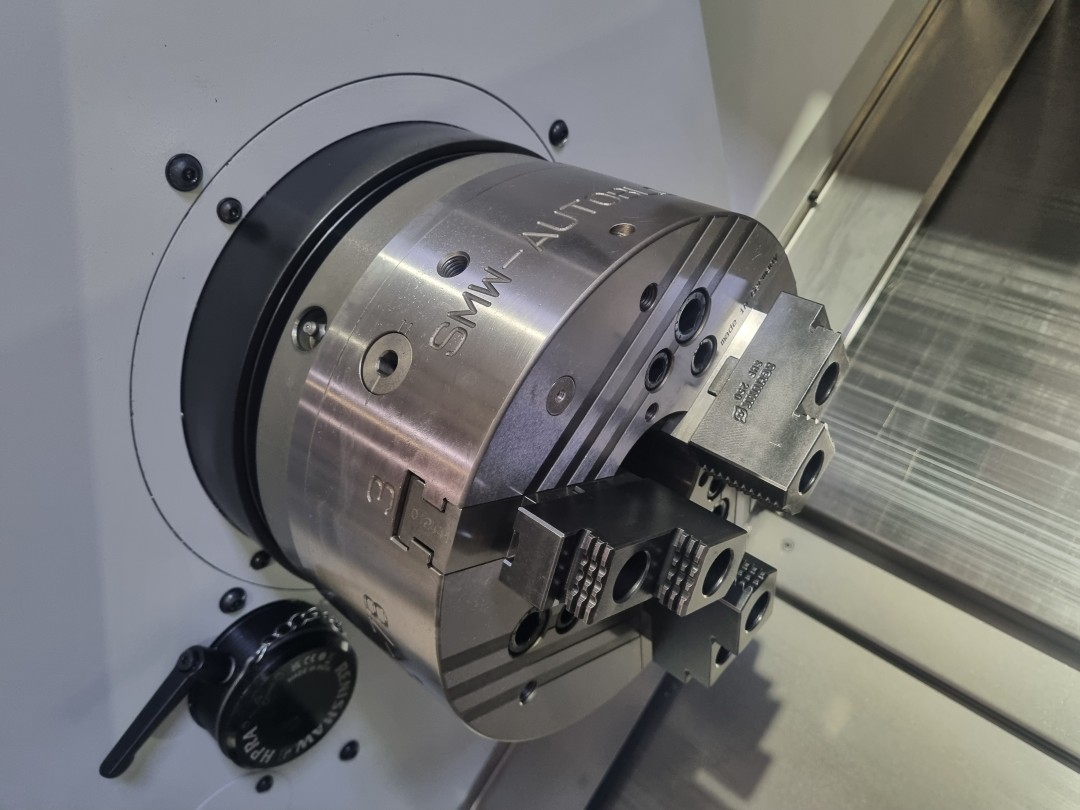

La broche de type motobroche intègre une réfrégiration par huile. Cette dernière est montée avec des roulements à rouleaux avant et arrière refroidis par ciculation d'huile. Un pot de serrage hydraulique d'une force de 45kg/cm² permet d'actionner le mandrin hydraulique

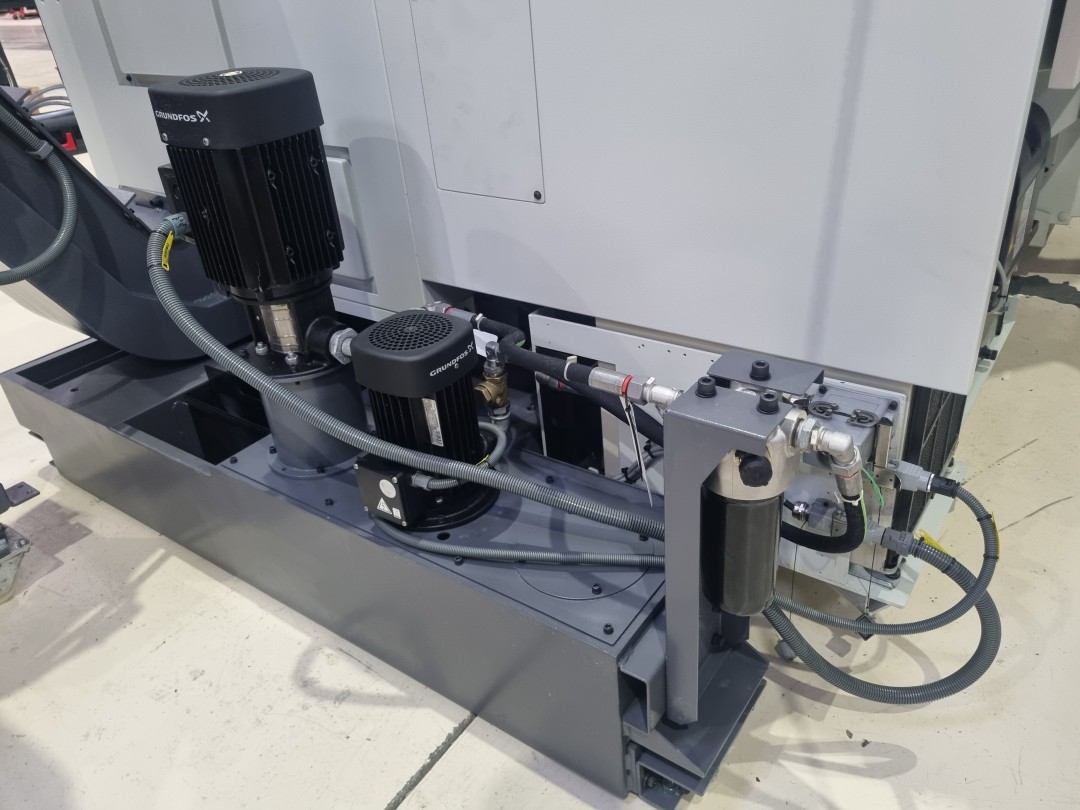

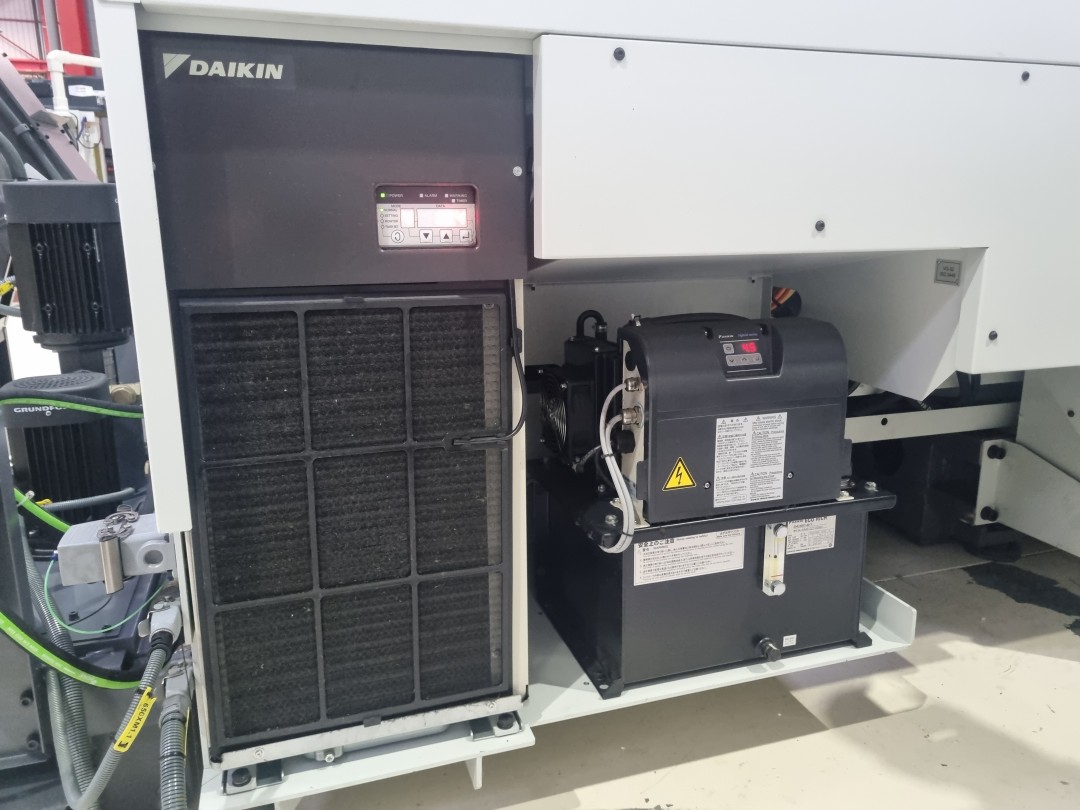

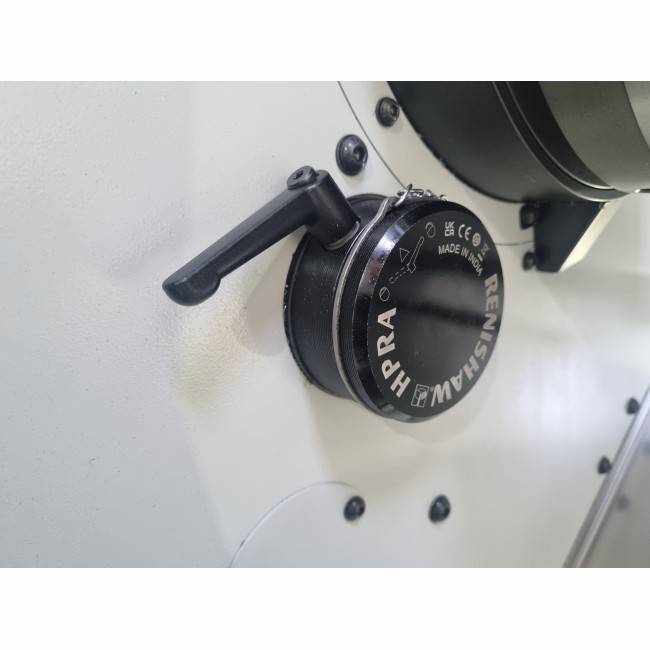

Une sonde thermique sur le banc permet de réguler la température du circuit de réfrégiration de la broche, des vis et de la tourelle

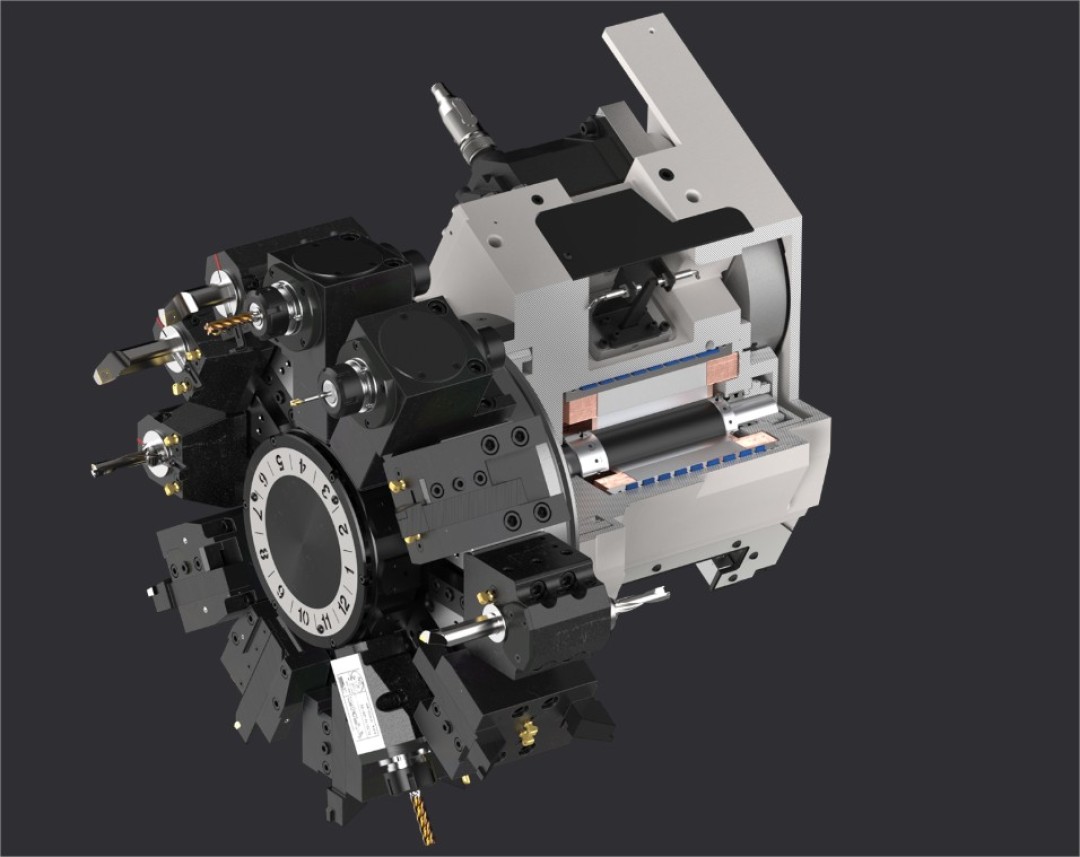

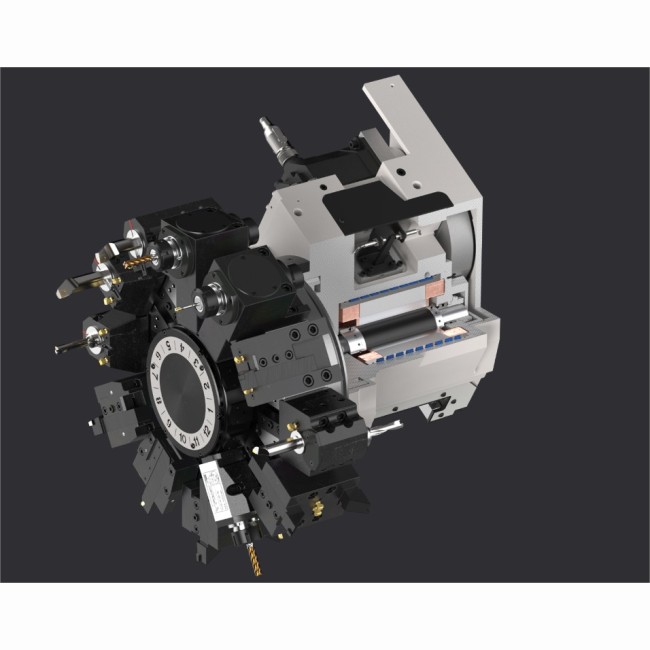

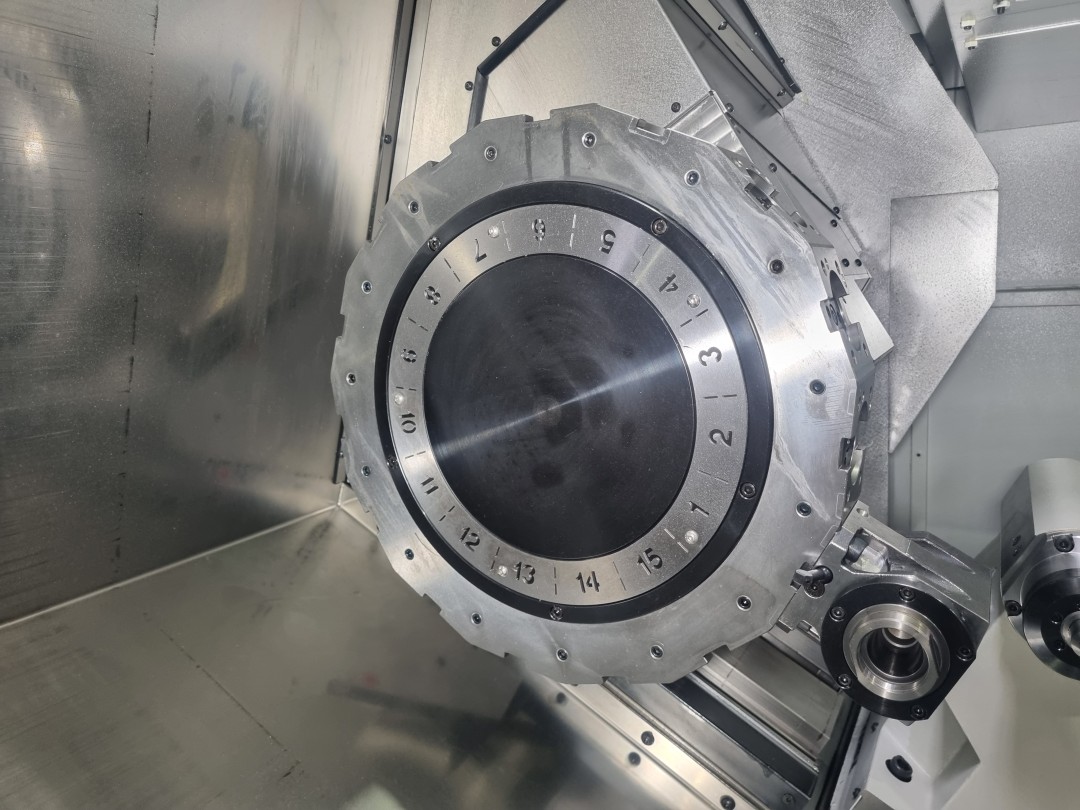

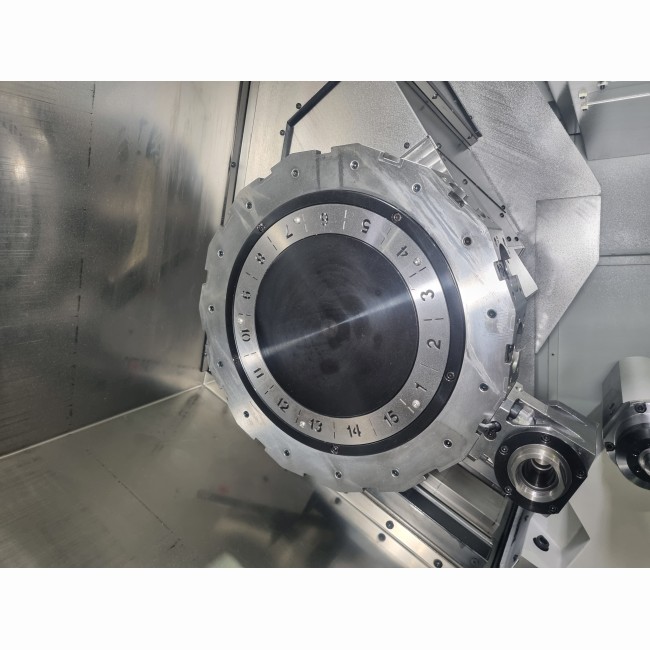

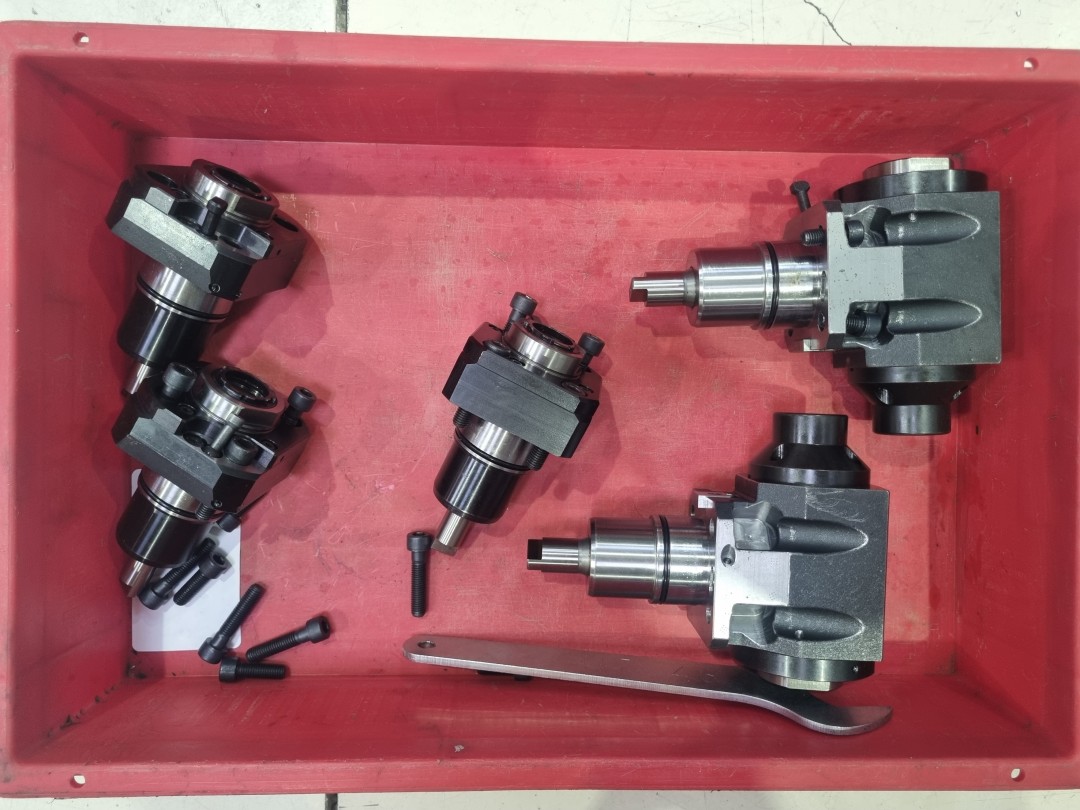

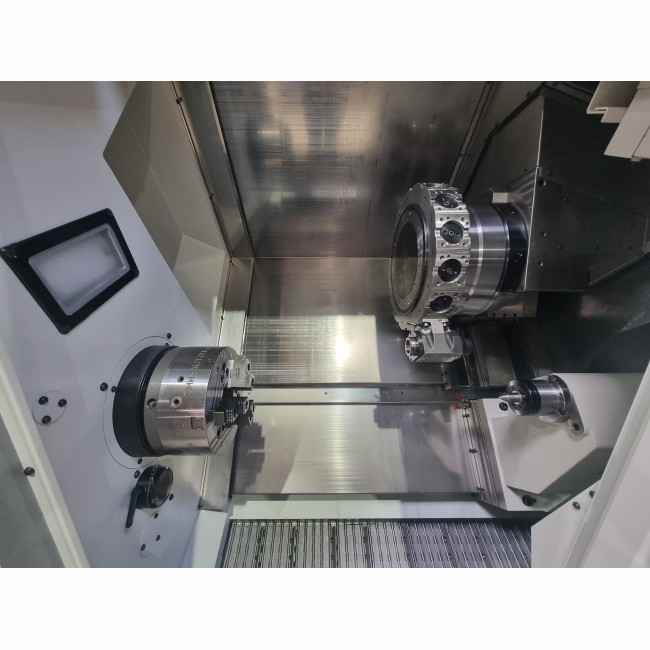

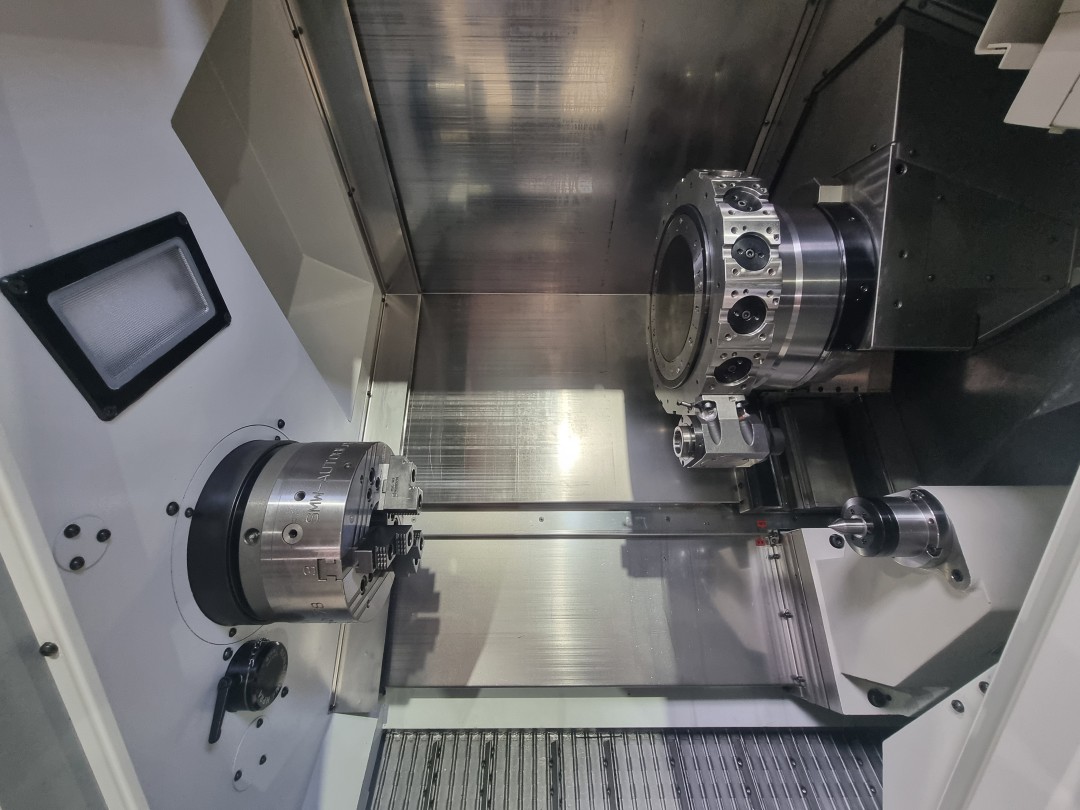

La tourelle a indéxage rapide permet le montage de 15 outils. Cette dernière est avec moteur intégré réfrégiré. Le blocage hydraulique puissant de fait par couronne rectifiée

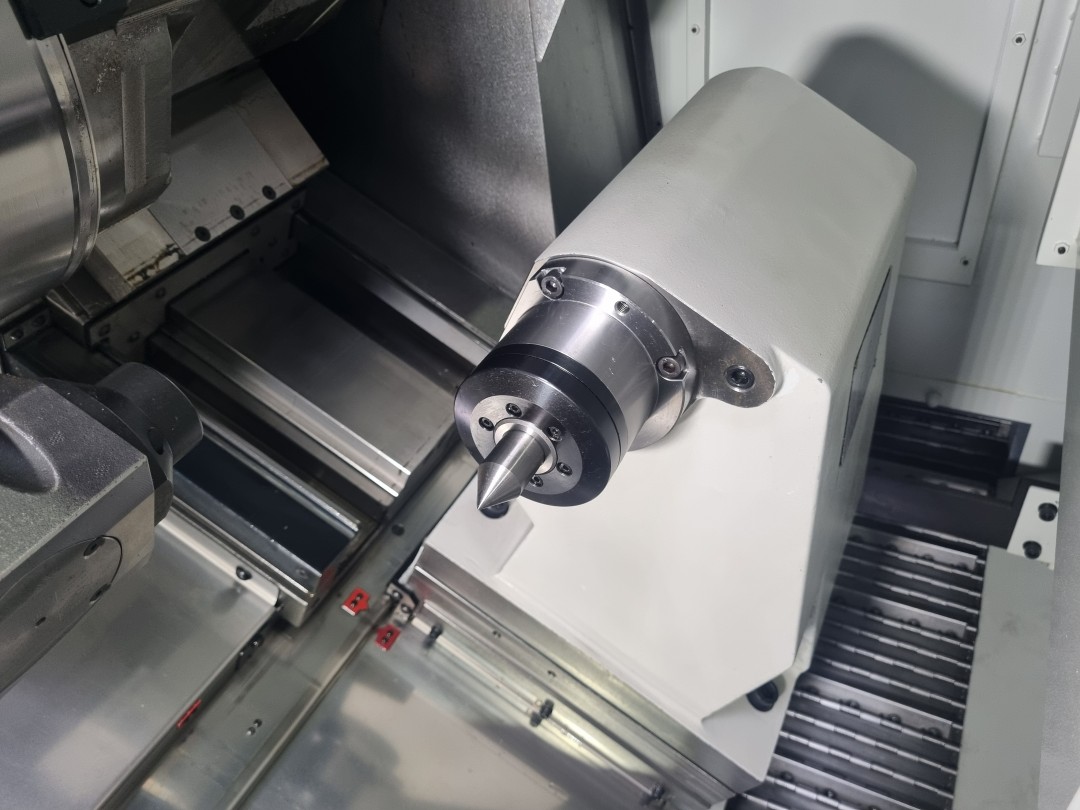

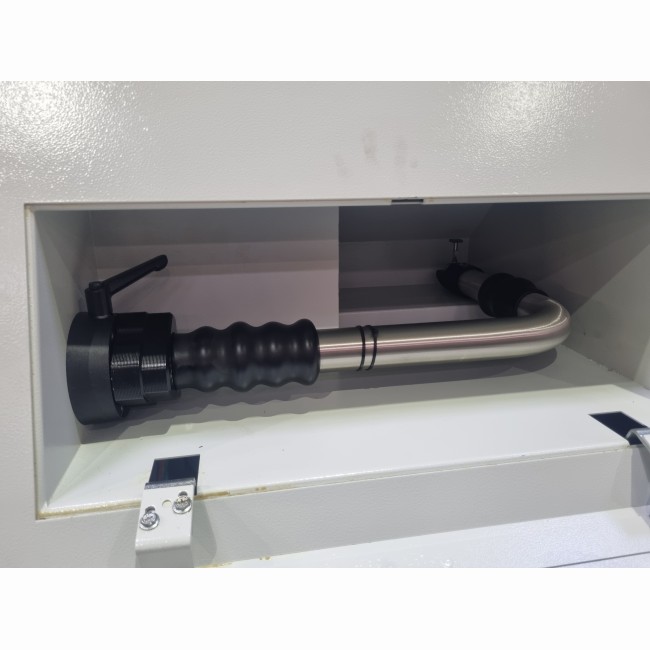

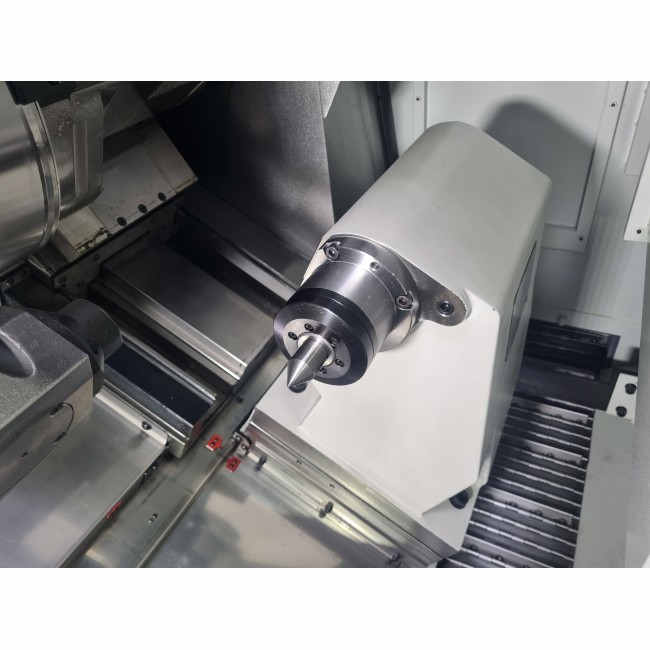

La contrepointe largement dimensionnée asservie

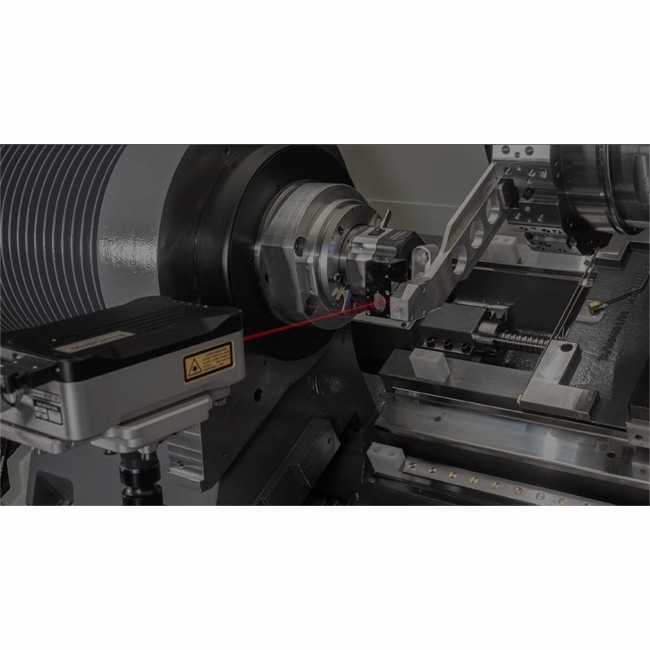

Les vis a billes sont montées sur des roulements haute précision. Les vis sont quant a elles précontraintes pour supprimer les phénomènes de dilatation thermique, et également refroidies pourassurer une precision de positionnement et répétabilité.
Les guidages sont de type prismatique avec un revetement turcite B grattée a la main pour permettre un graissage homogène et une qualité de déplacement.

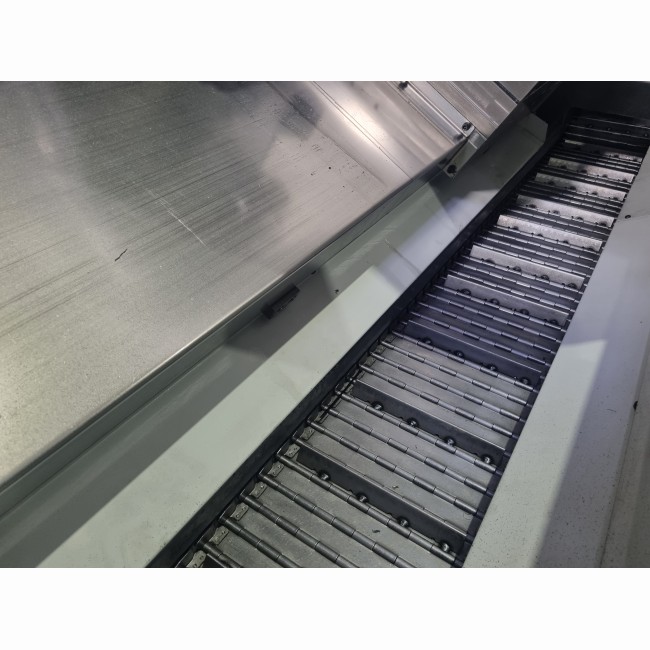

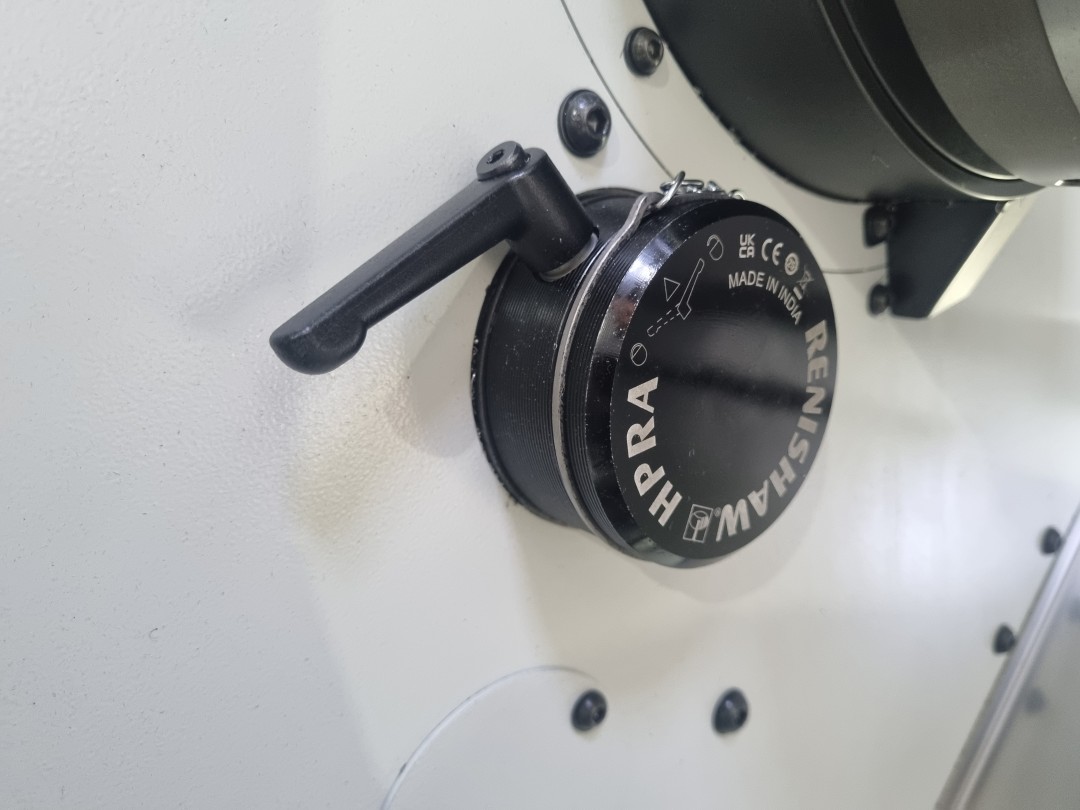

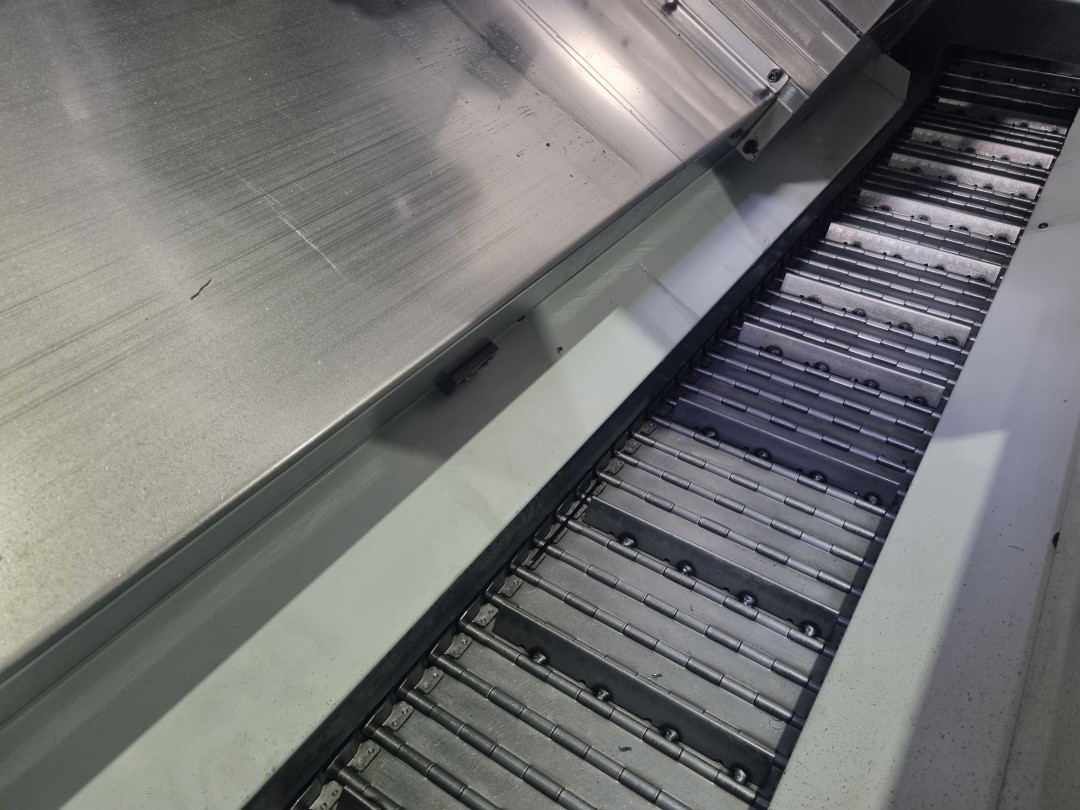

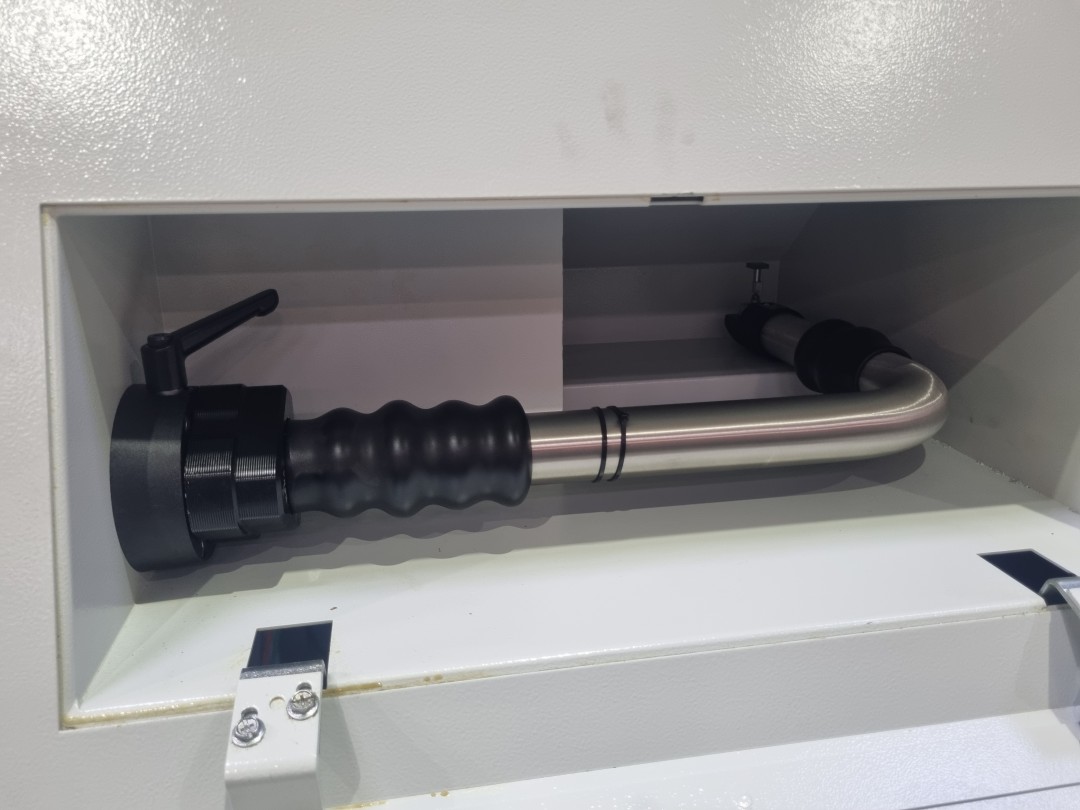

Cette machine est équipée des options suivantes:
| TA-20-TY-640 | |
|---|---|
| DONNES GENERALES (.) | . |
| Type de glissières (.) | prismatiques |

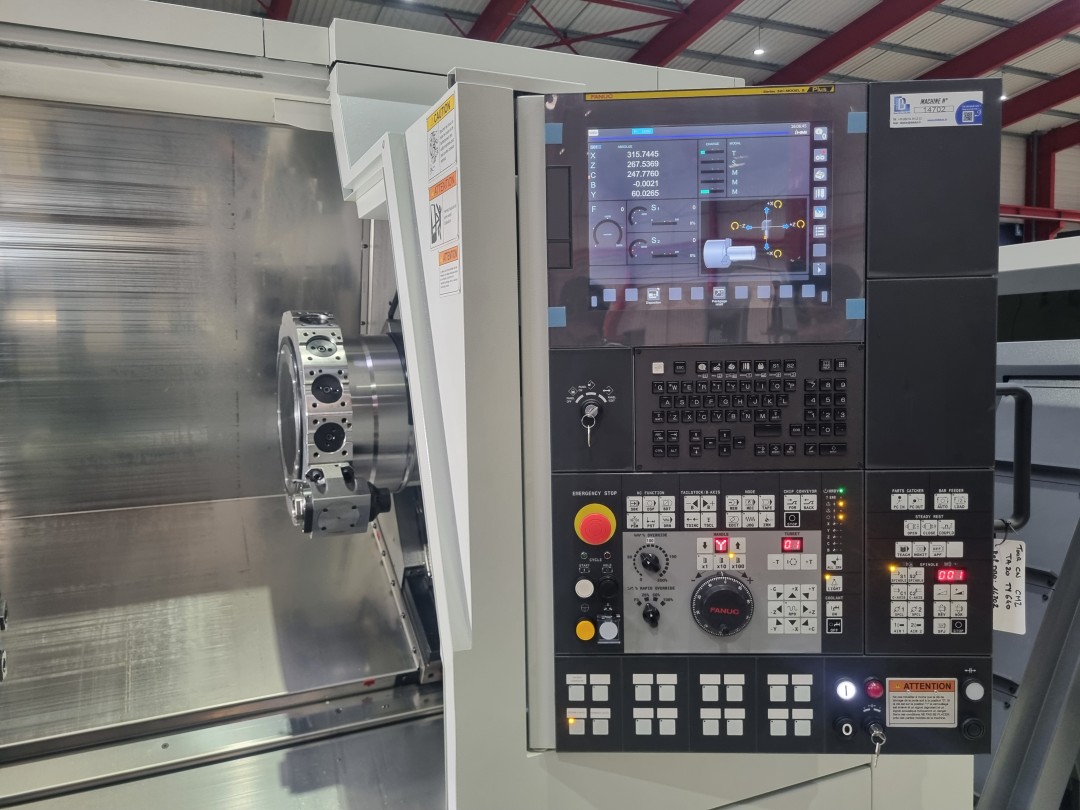

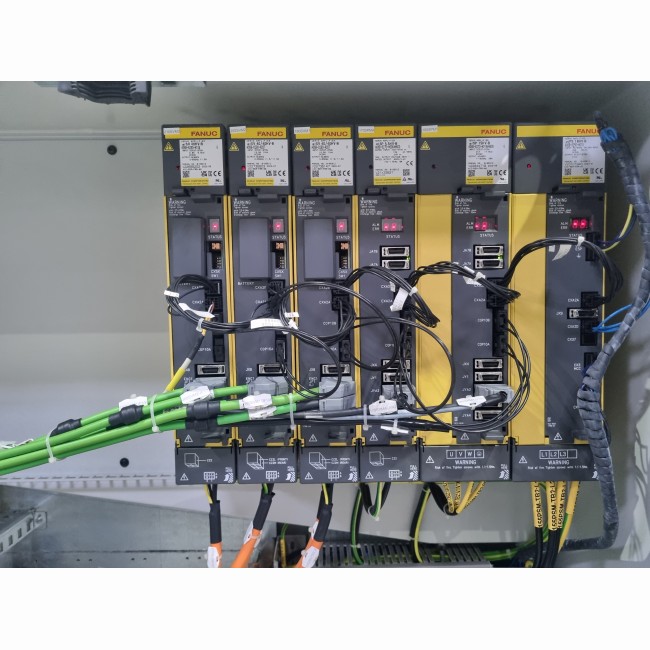

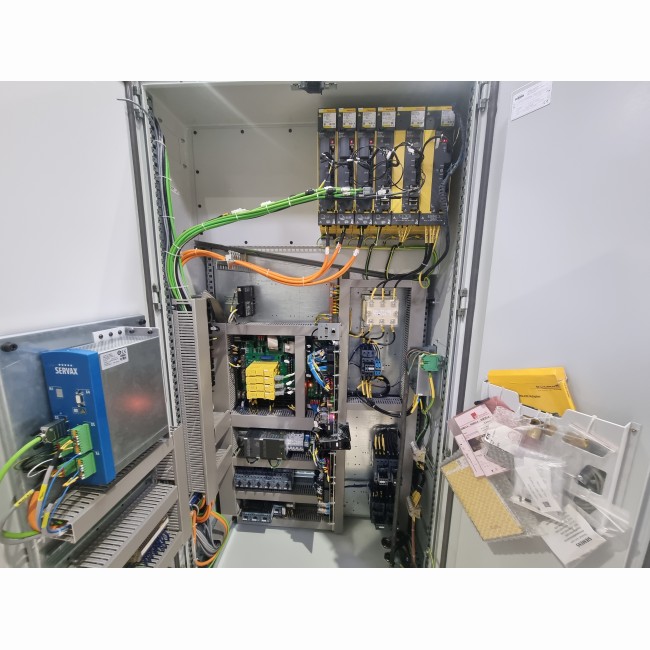

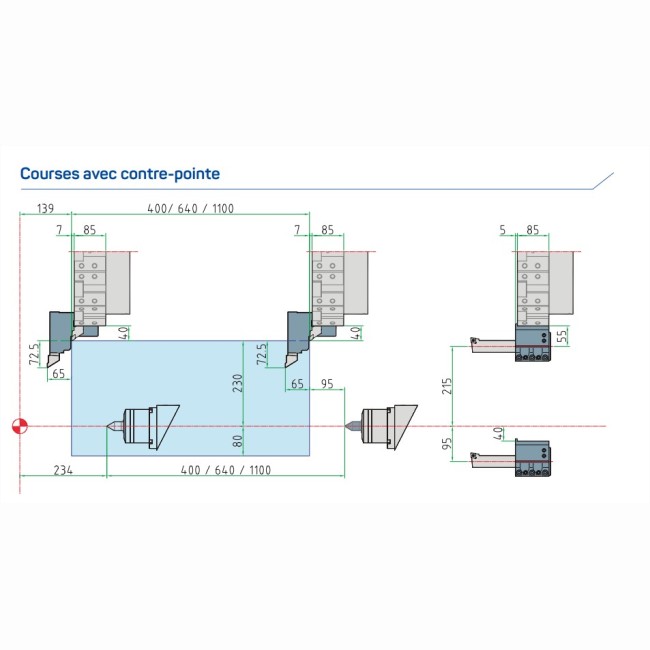

| Commande numérique | FANUC 31iTB |
| Ecran CNC (.) | 15'' |
| Diamètre au dessus du banc (mm) | Ø 760 |
| Diamètre maxi au dessus du chariot (mm) | Ø600 |
| Diamètre maxi usinable (mm) | Ø 460 |
| Distance face mandrin / contrepointe (mm) | 713 |

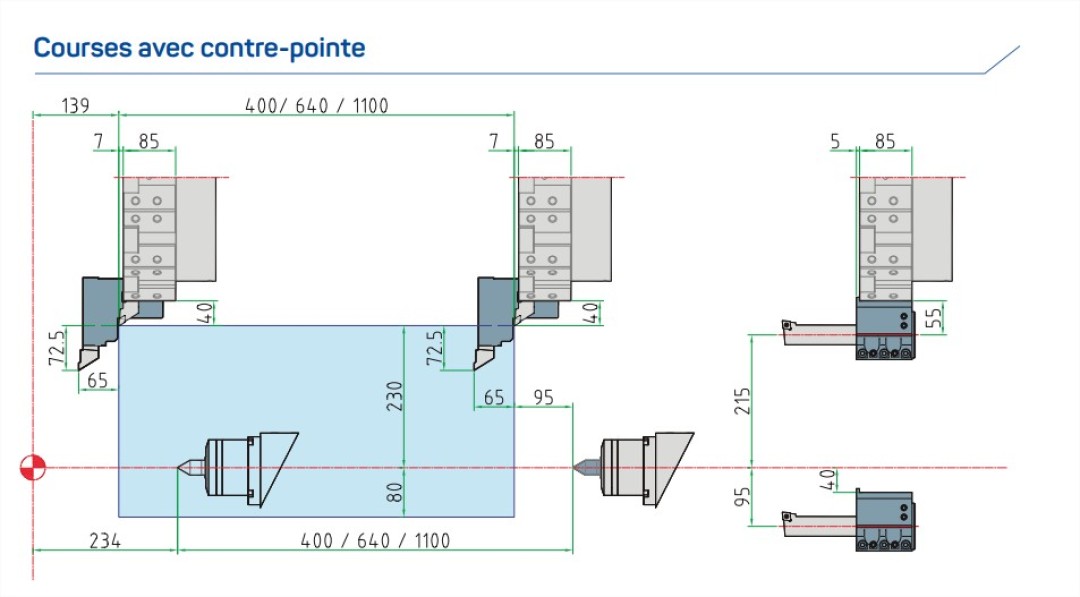

| Course X (mm) | 310 |
| Course Z (mm) | 640 |

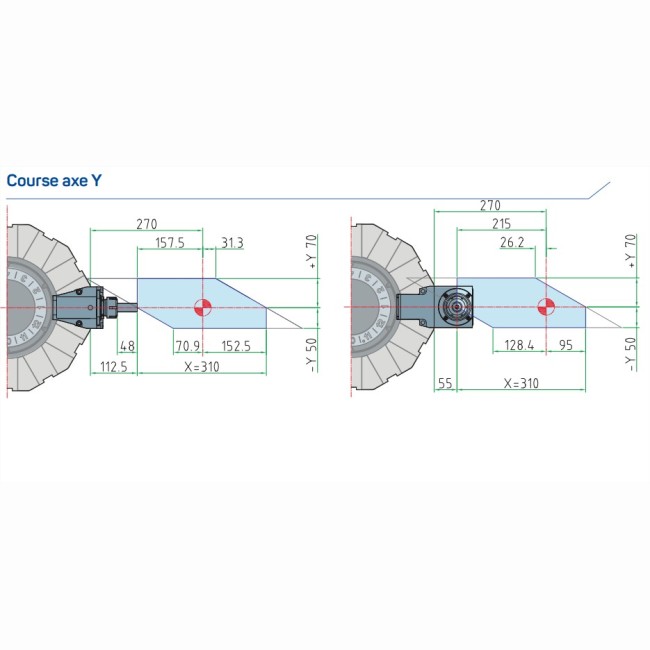

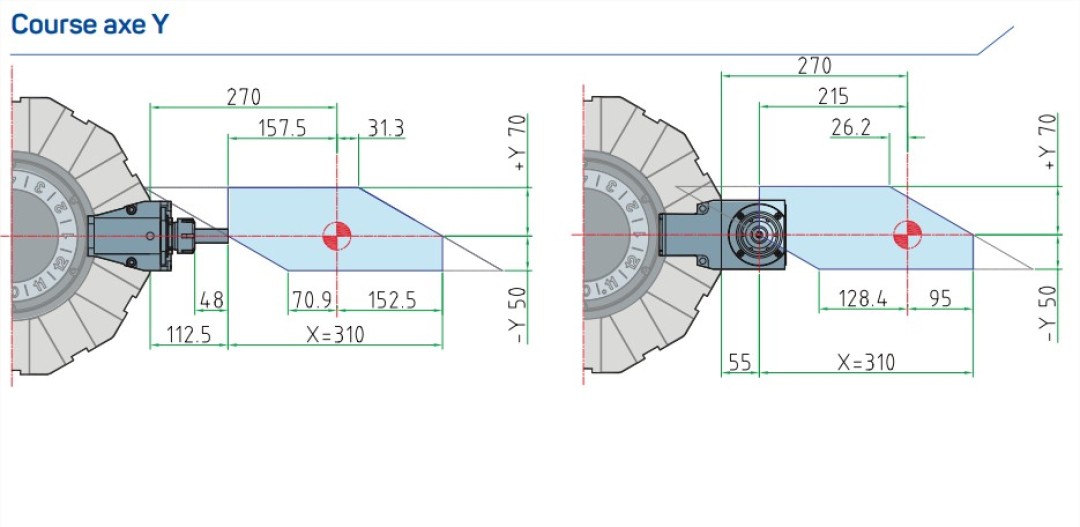

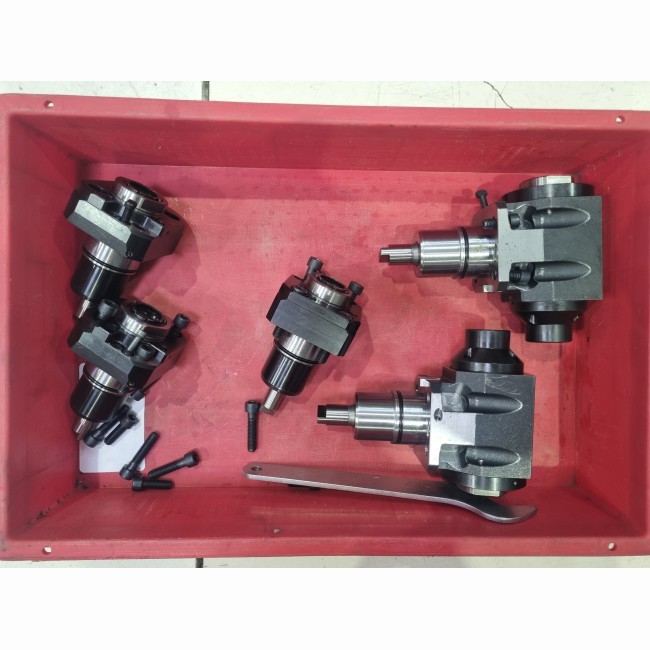

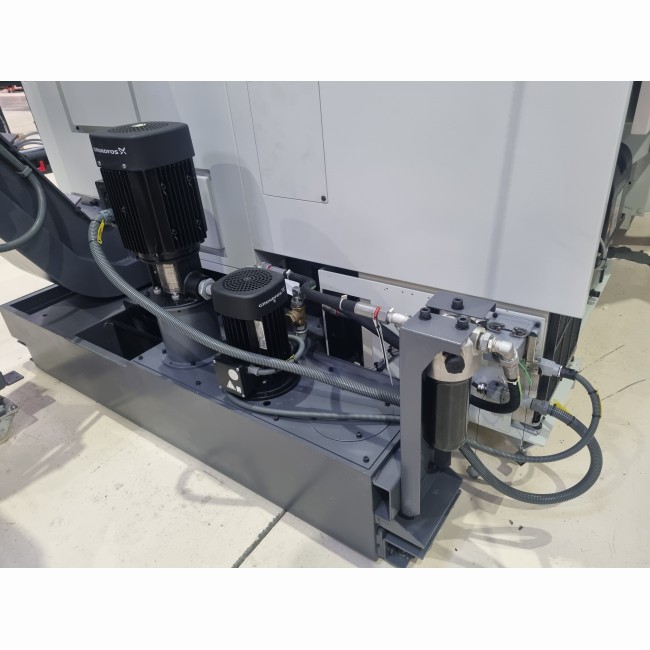

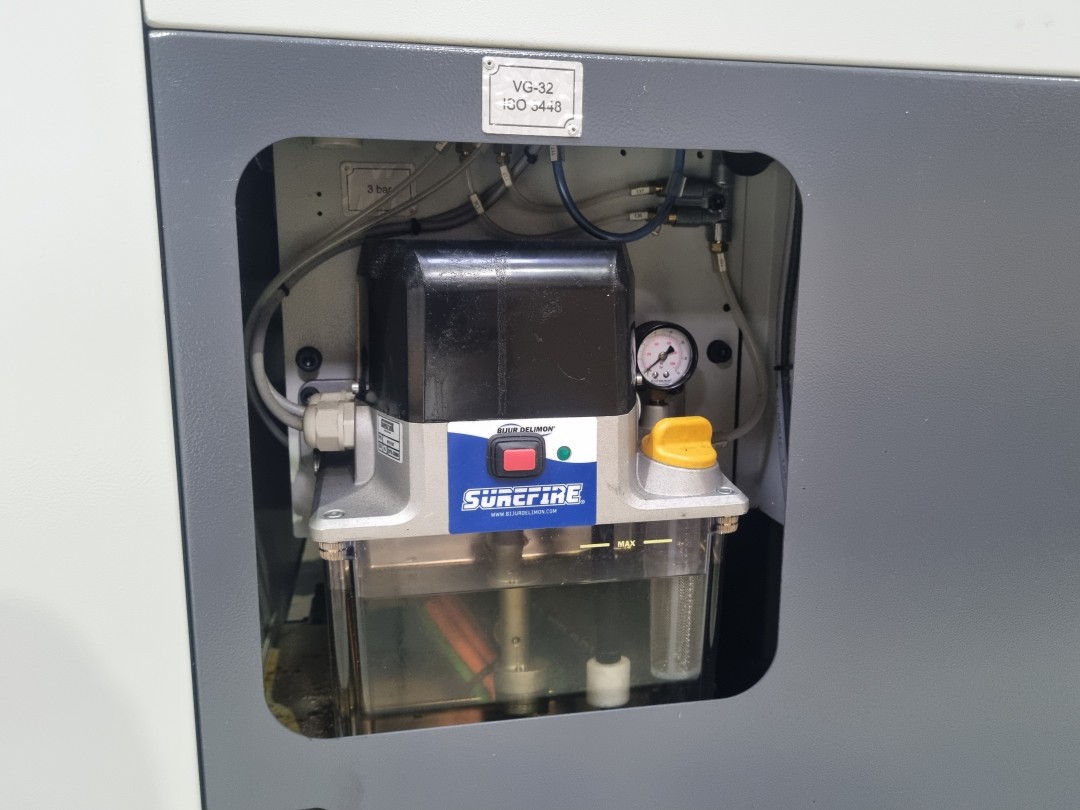

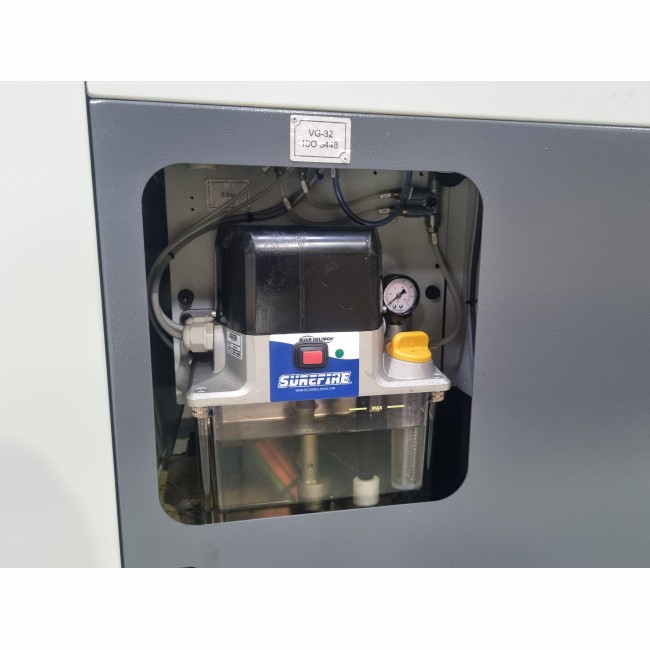

| Course de l'axe Y (mm) | +70 / - 50 |
| Course de l'axe B (mm) | 640 |
| Avances rapides axe X (m/min) | 30 |
| Avances rapides axe Z (m/min) | 30 |
| Avances rapides axe Y (m/min) | 15 |
| Avances rapides axe B (m/min) | 11 |
| Accélération sur les axes (G) | 1 |
| BROCHE (.) | . |
| Vitesse de broche maxi (tr/min) | 4000 |
| Diamètre extérieur des roulements avants (mm) | 170 |
| Diamètre interieurs des roulements avants (mm) | 110 |
| Puissance de la motobroche (max / S6 (40%) (Kw) | 22 / 15 |
| Couple de la motobroche (Nm) | 366 / 286 |
| Nez de broche | ASA A2-6'' |
| Puissance moteur de broche (Kw) | 15 / 18,5 |
| Diamètre intérieur de la broche (mm) | 73 |
| Alésage mandrin (diamètre intérieur du tirant) (mm) | 66 |
| Mandrin (mm) | Ø 210mm |
| CONTREPOINTE (.) | . |
| Cone morse de la contrepointe (.) | CM5 |
| Course de la contrepointe (mm) | 640 |
| Force maxi (kgf) | 980 |
| TOURELLE (.) | . |
| Nombre d’outils | 12 |
| Section des outils (mm) | 25x25 (Ø50) |
| Temps de changement (s) | 30°: 0,2s / 180°: 0,5s |
| Force de blocage à 45 bars (kgf) | 5090 |
| Vitesse de rotation des outils tournants (tr/min) | 12.000 |
| puissance des outils tournants (max / S1) (Kw) | 11,3 / 8,1 |
| Réservoir d'huile de coupe (L) | 230 |
| Réservoir d'huile hydraulique (.) | 10 |
| Réservoir d'huile de lubrification (L) | 4 |
| Puissance installée (KVA) | 30 |
| Température ambiante maxi (°C) | 35 |
| Capacité du réservoir hydraulique (L) | 60 |
| Capacité du bac à lubrifiant (L) | 220 |
| Encombrements (mm) | 2542 x 1760 x 2120 |
| Volume interieur (m3) | 1,3 |
| Poids (kg) | 7100 |
| Année de fabrication | 2023 |
