Tour CN à banc incliné Retour à la page précédente

MICROCUT - LT-MC

Désignation : LT-MC

Référence DMO :

Marque : MICROCUT

Neuf

Sur commande

DESCRIPTIF

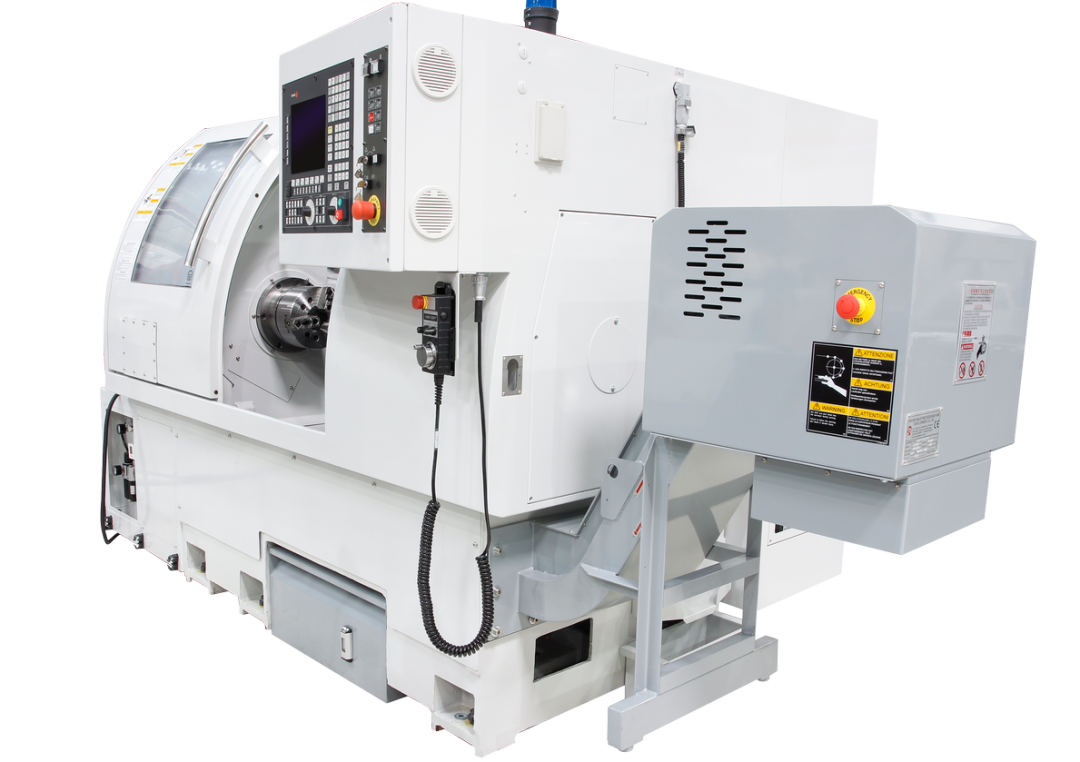

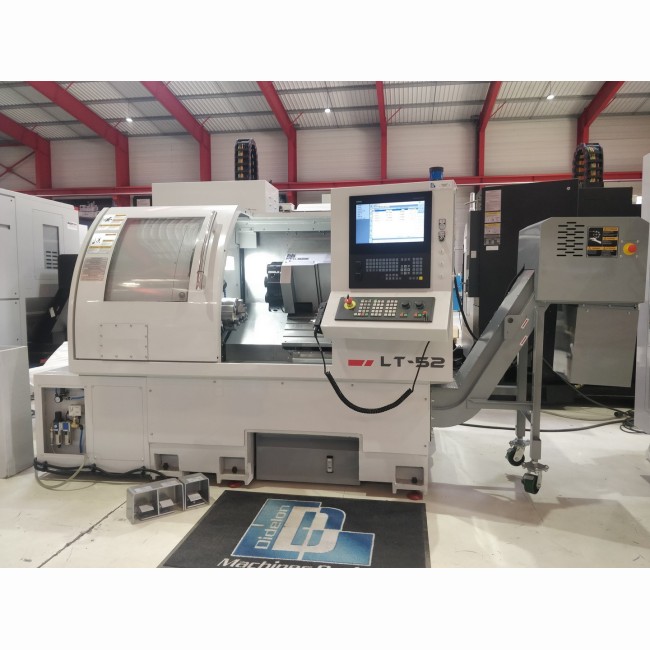

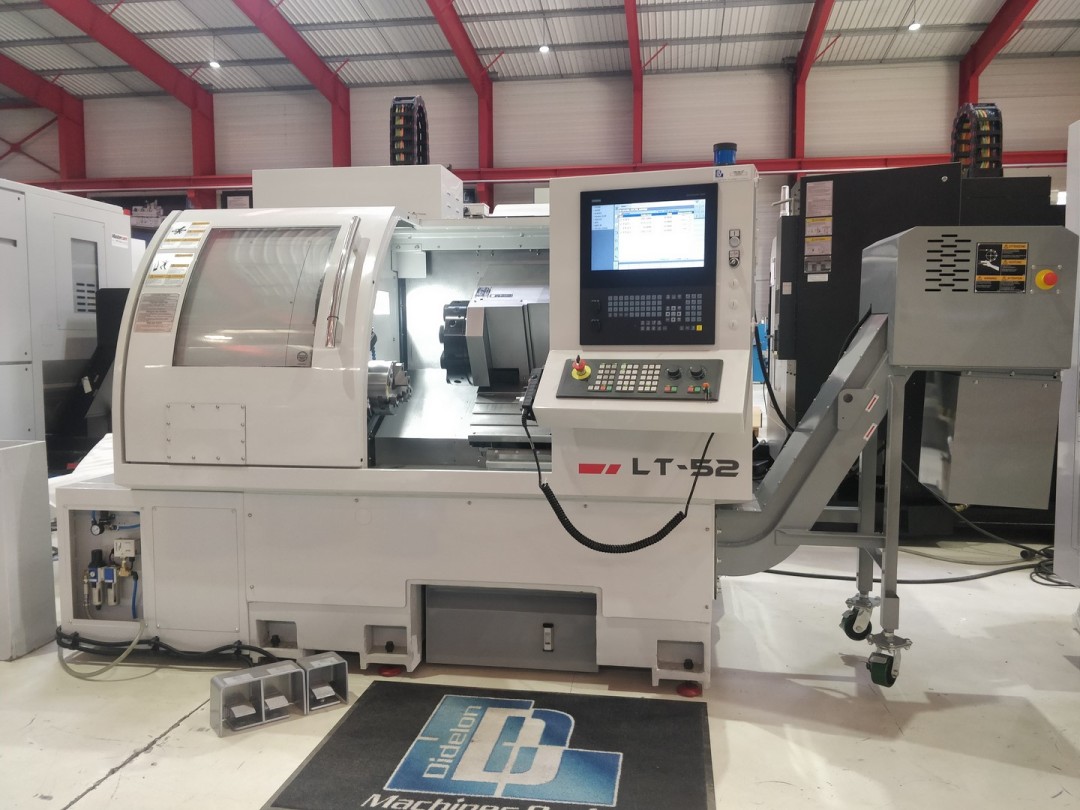

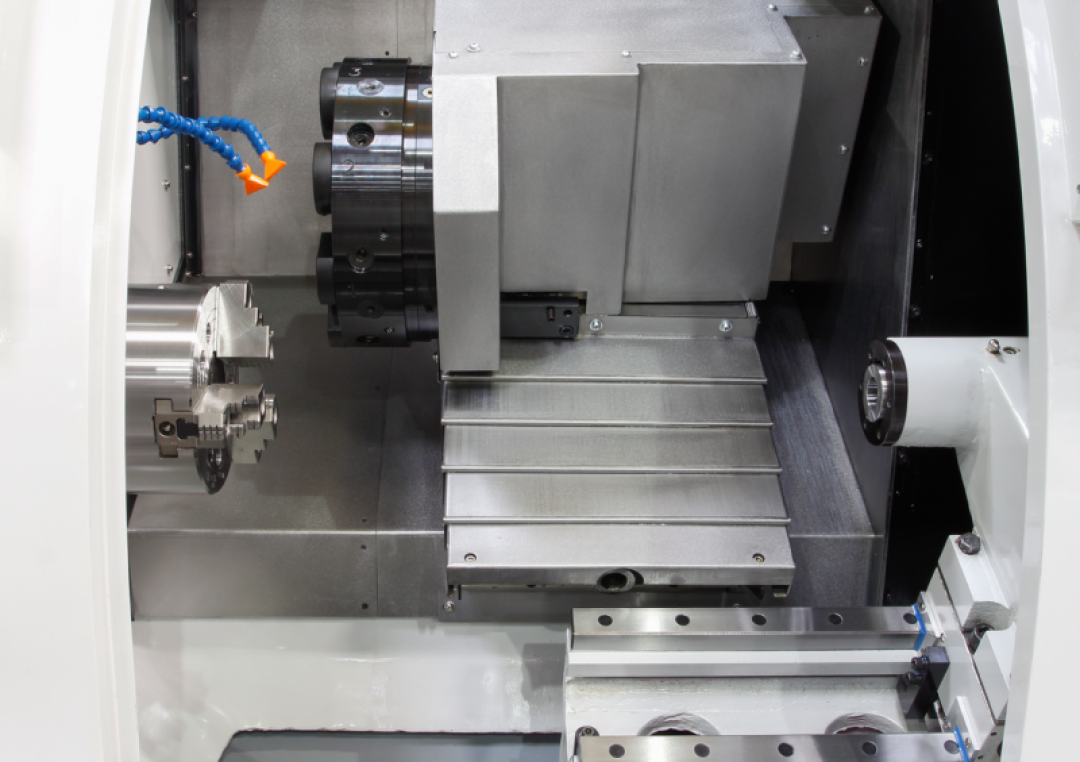

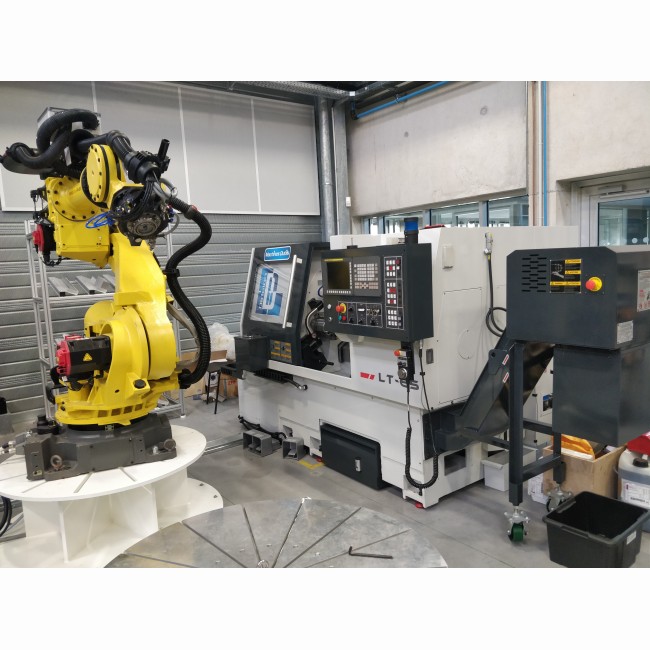

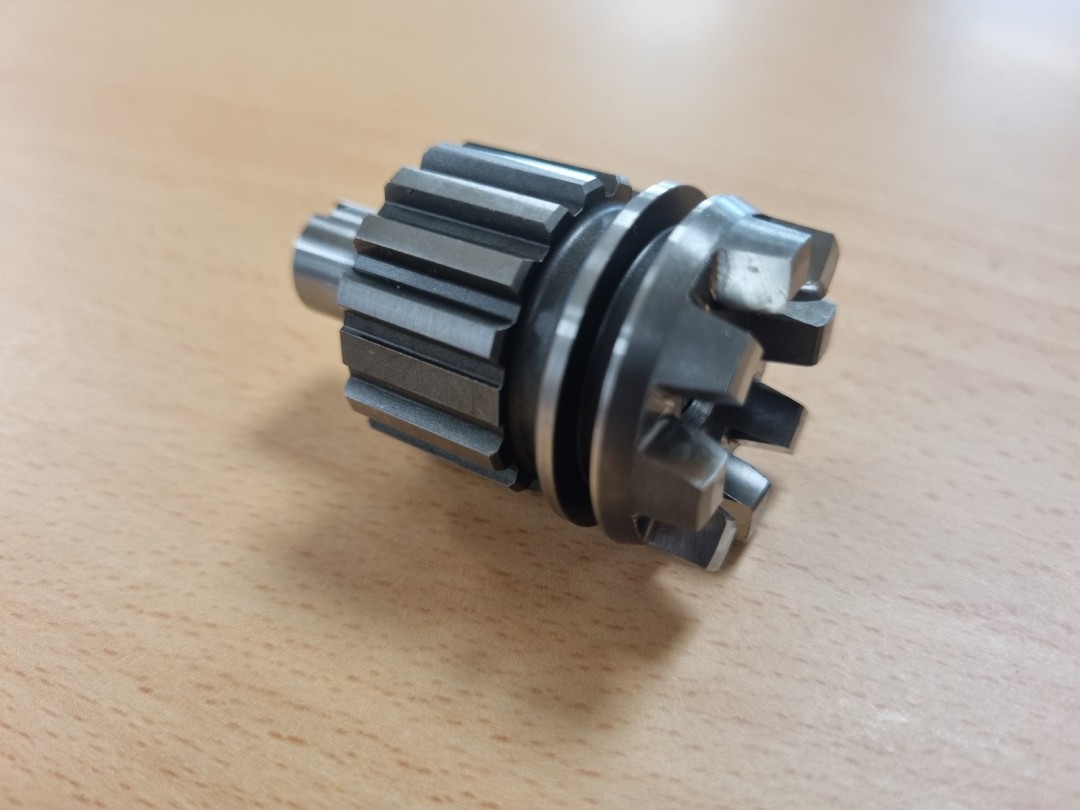

Tour a commande numérique de production série LT-MC avec axe C et tourelle motorisée

Cette gamme de machine compact et rigide est un bon compromis entre rapidité, puissance, précision et durabilité.

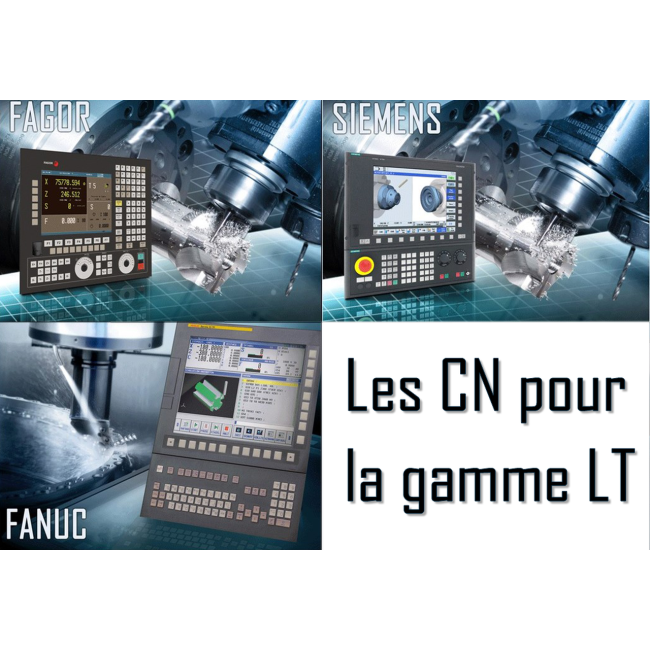

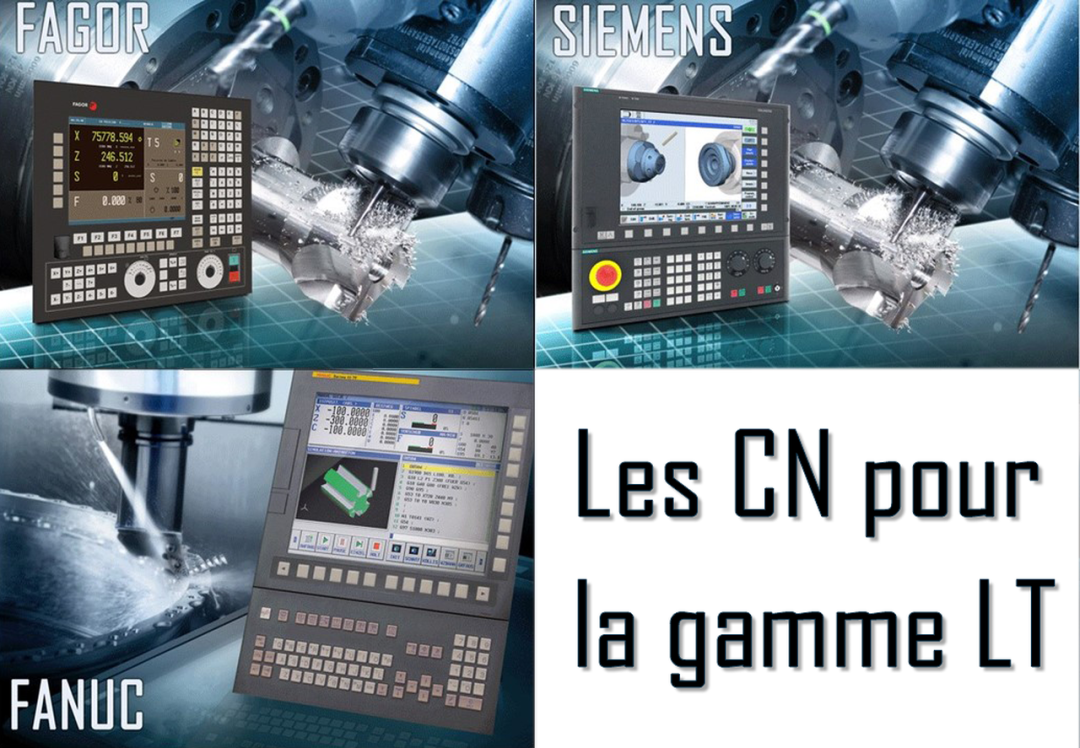

Elle est pilotée par une commande numérique Siemens 828D, Fagor 8055 ou Fanuc OiTD

Les principales carctéristiques des machines de cette gamme sont :

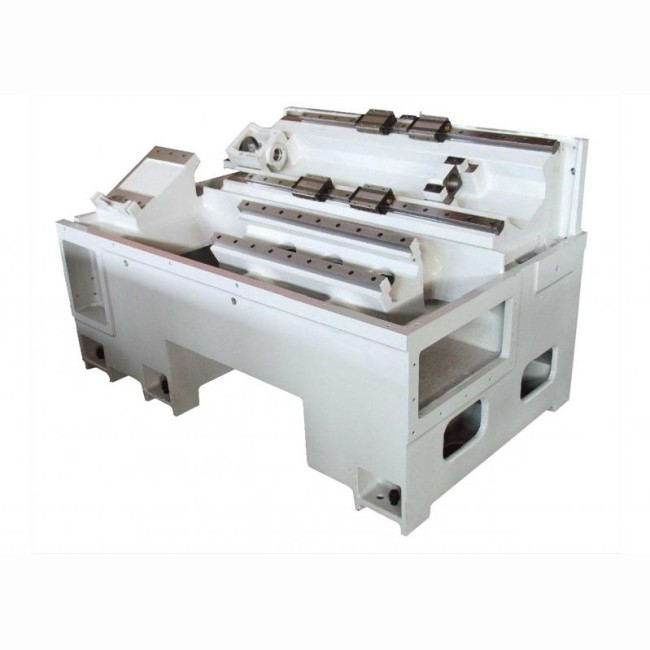

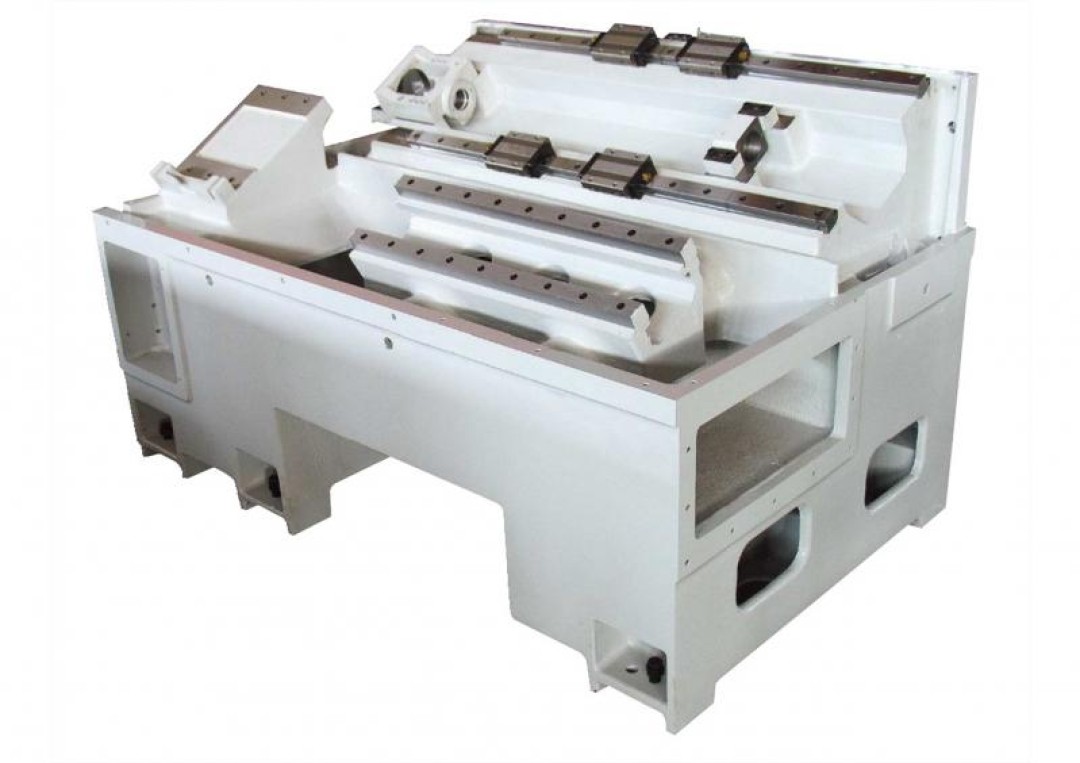

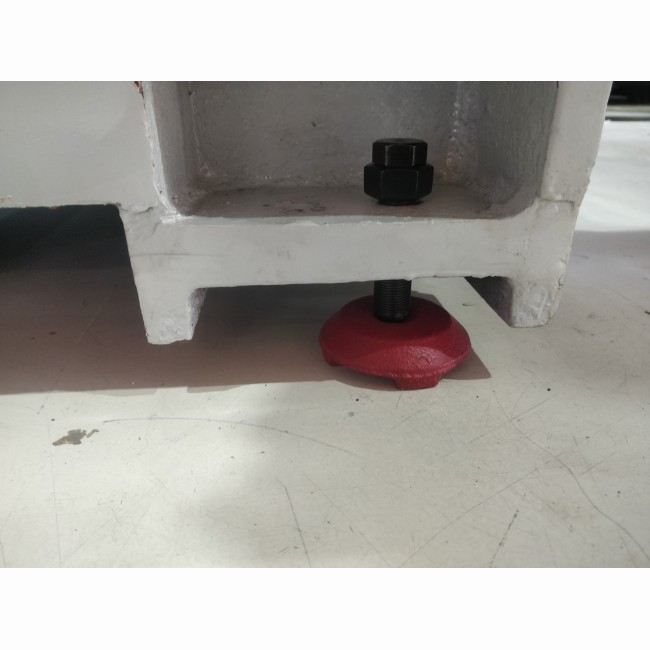

Un banc monobloc en fonte de meehanite (pas de chaise rapportée sur un banc plat) à 30°

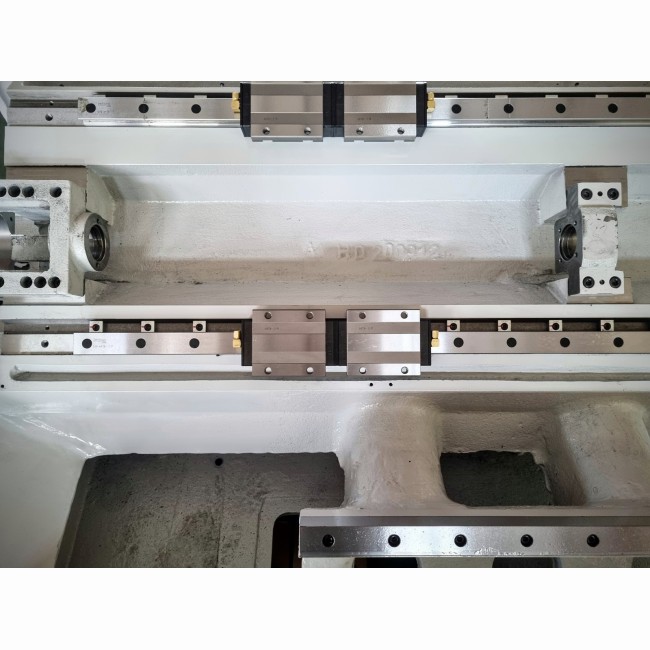

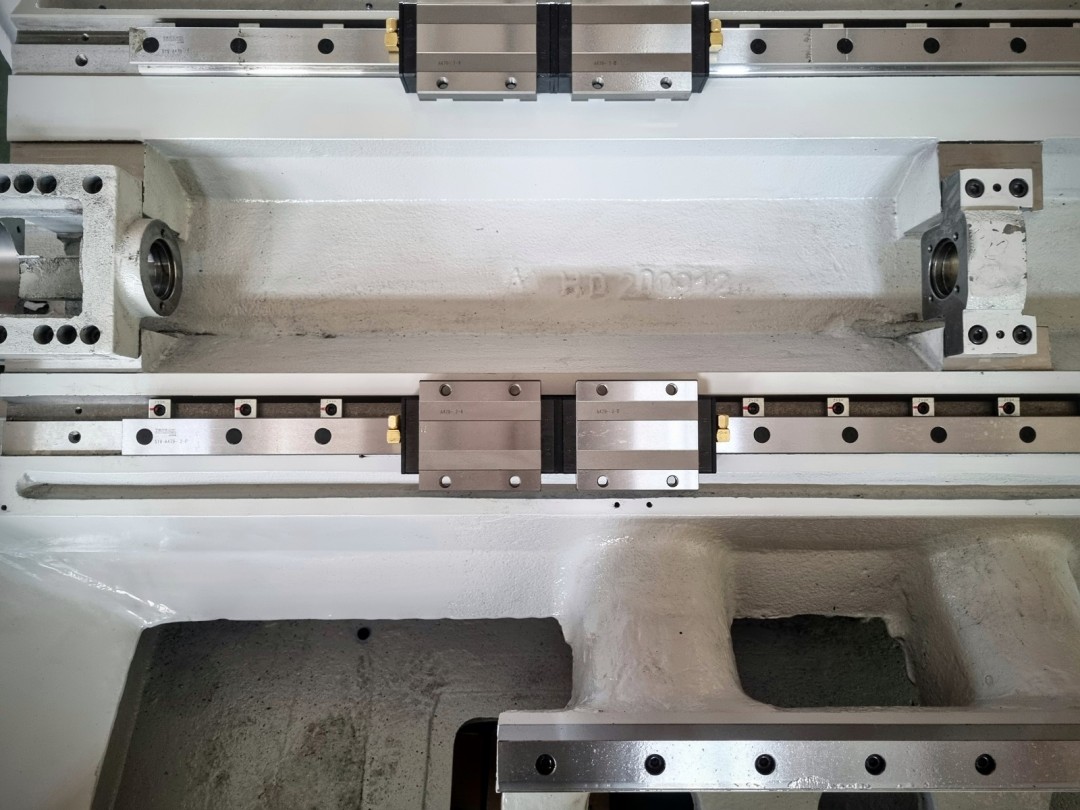

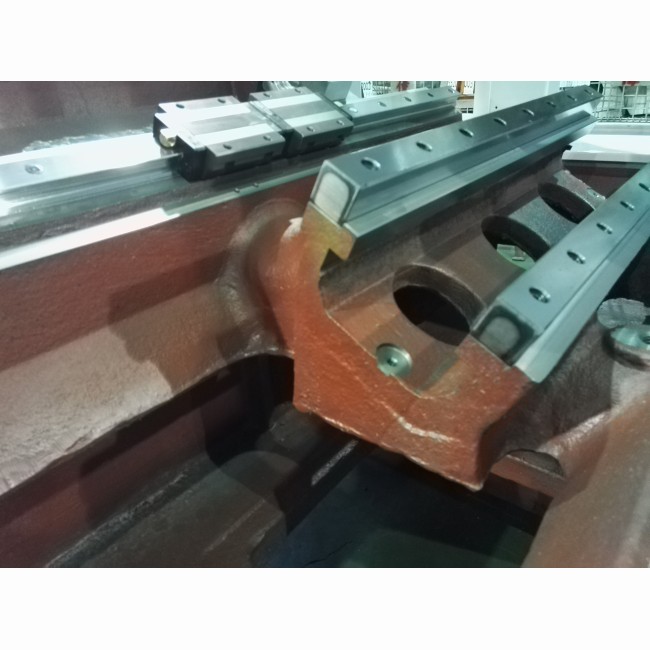

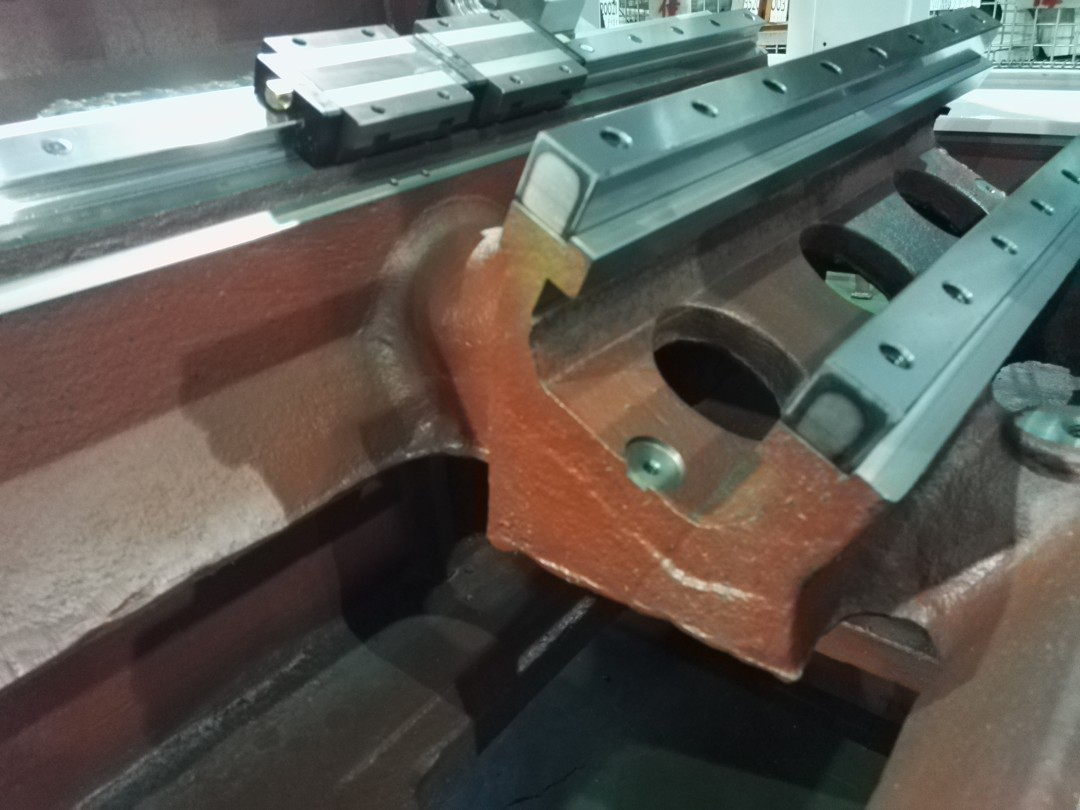

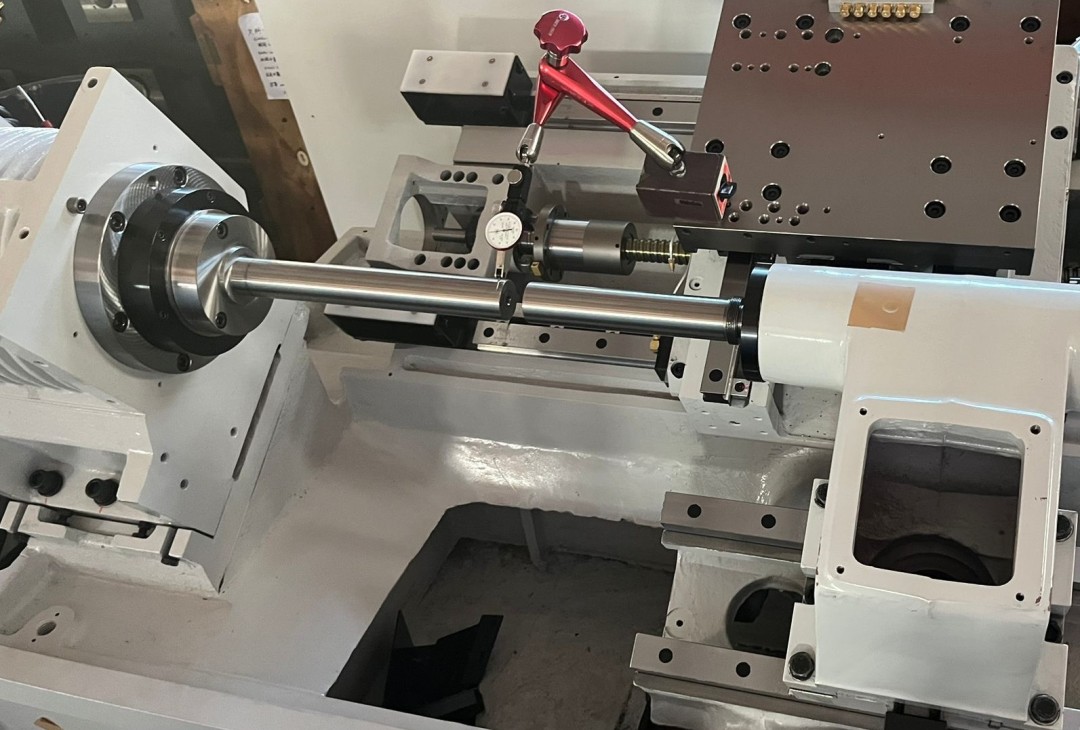

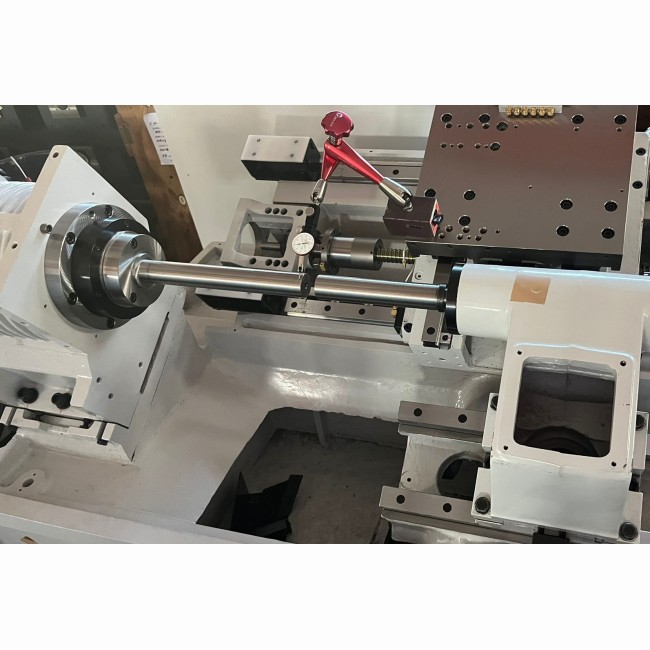

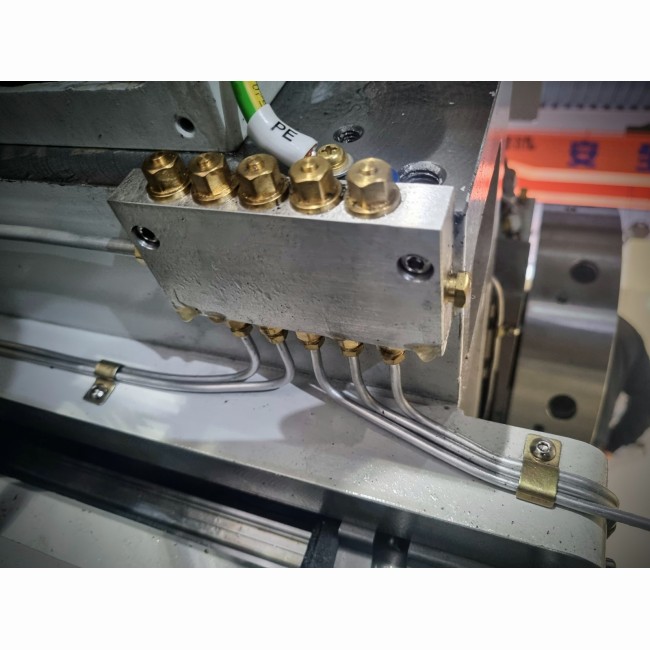

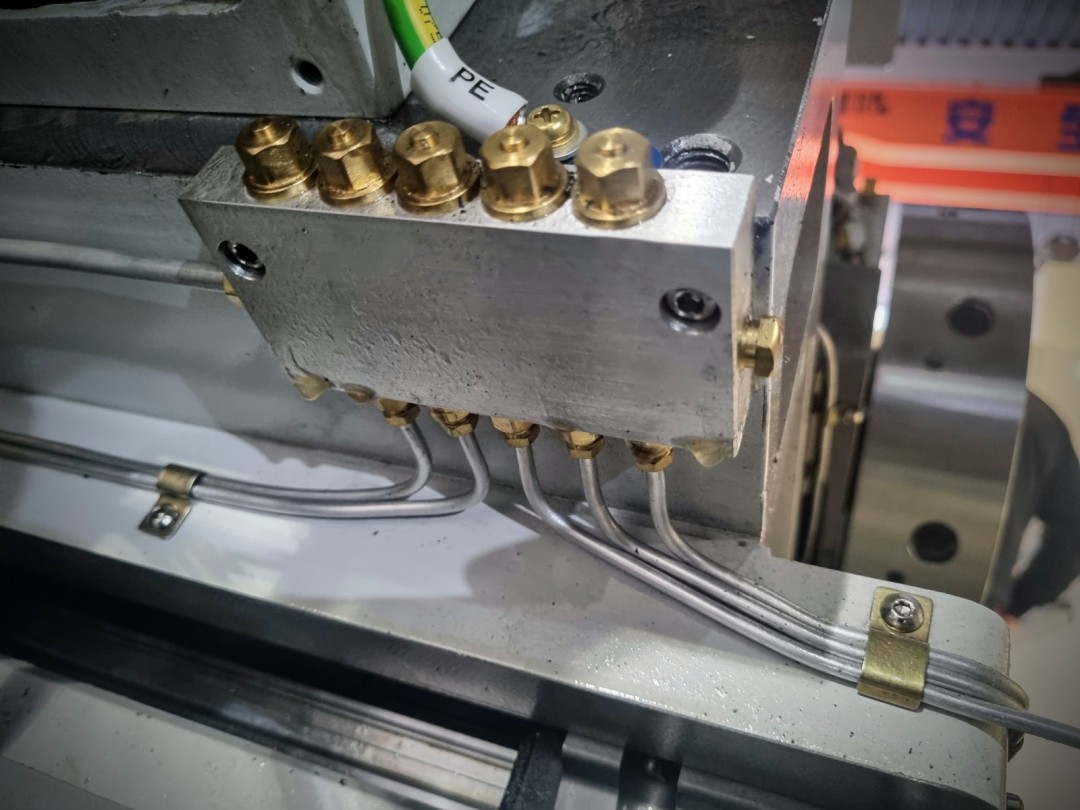

Des guidages linéaires sur les 2 axes pour un déplacement rapide et précis de la tourelle et contrepointe

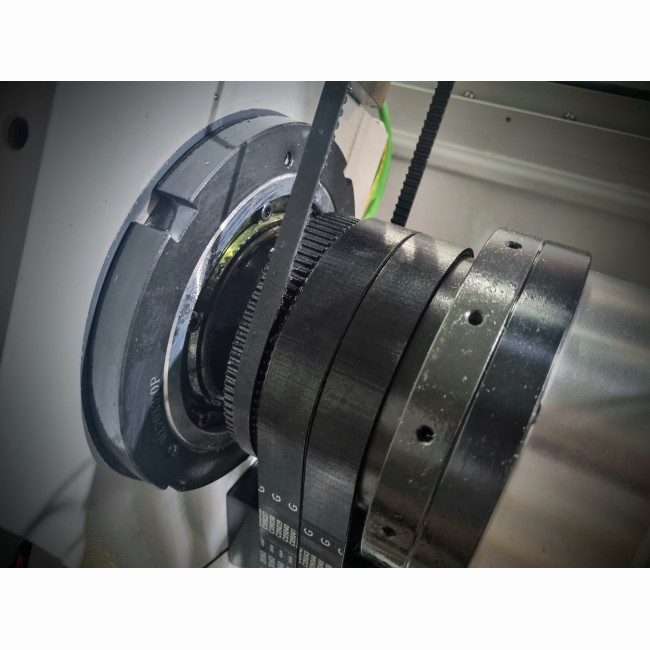

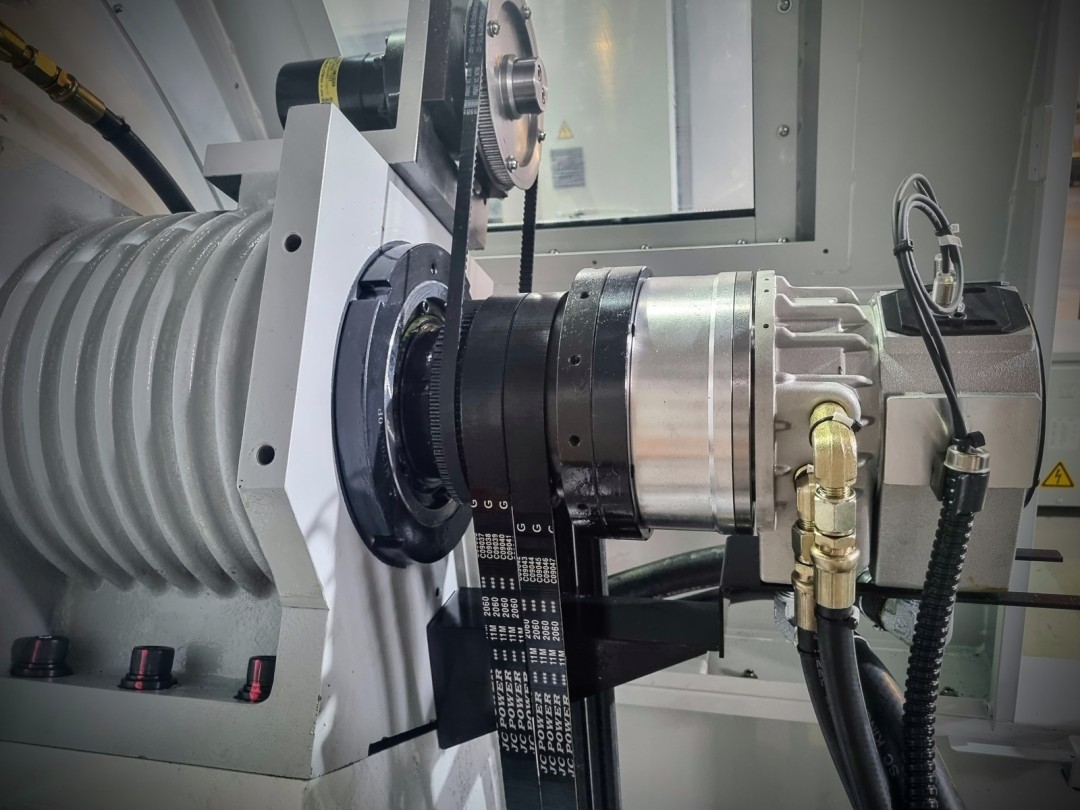

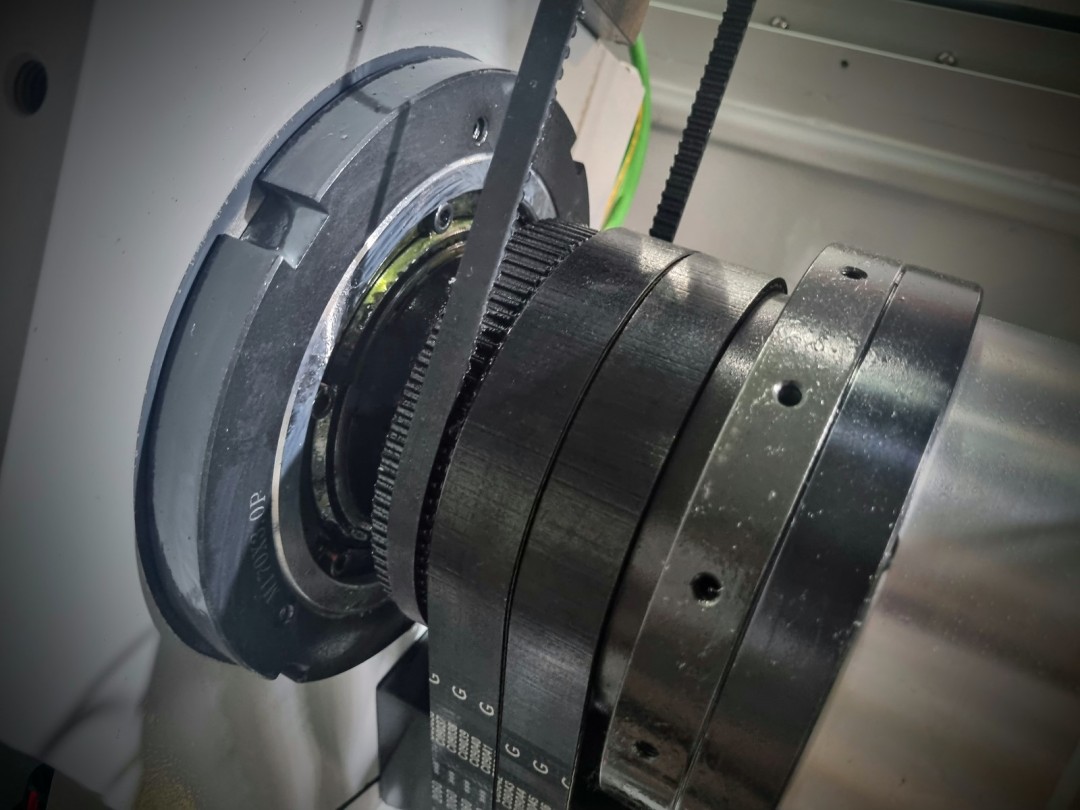

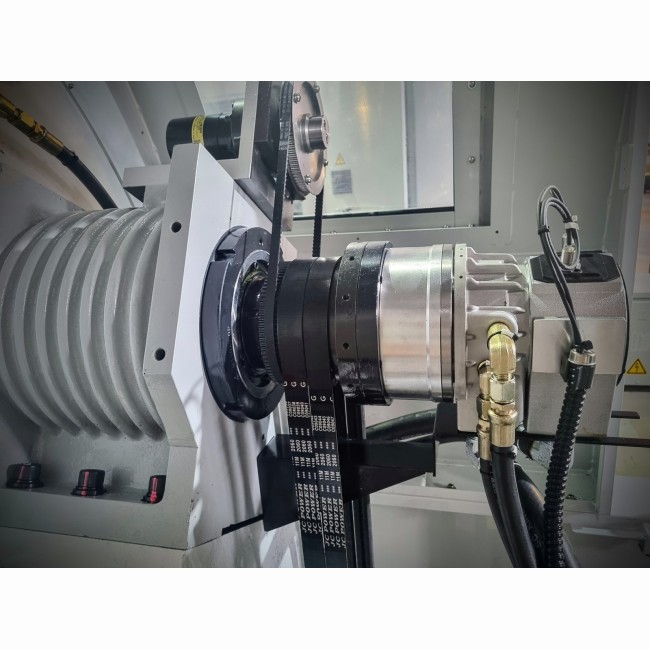

Une broche mécanique rapide 5000tr/min et puissante montée sur 4 roulements angulaires de précision
Un axe C avec positionnement 360.000 positions de la broche + frein

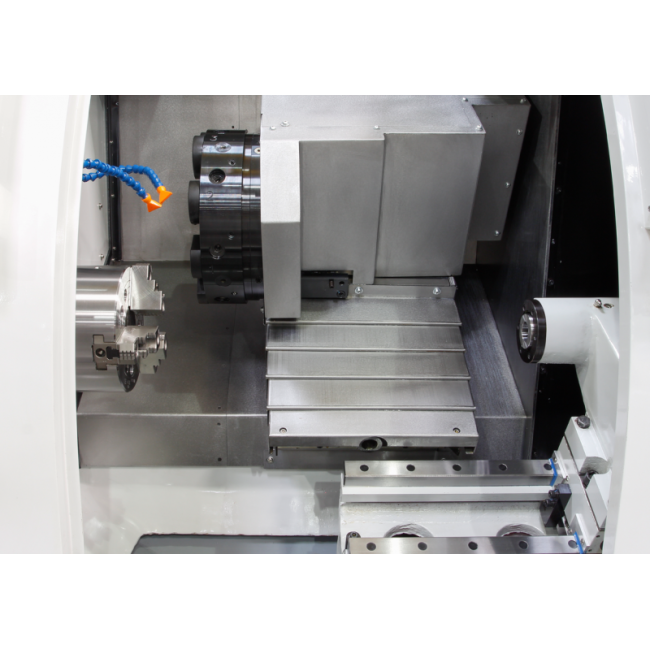

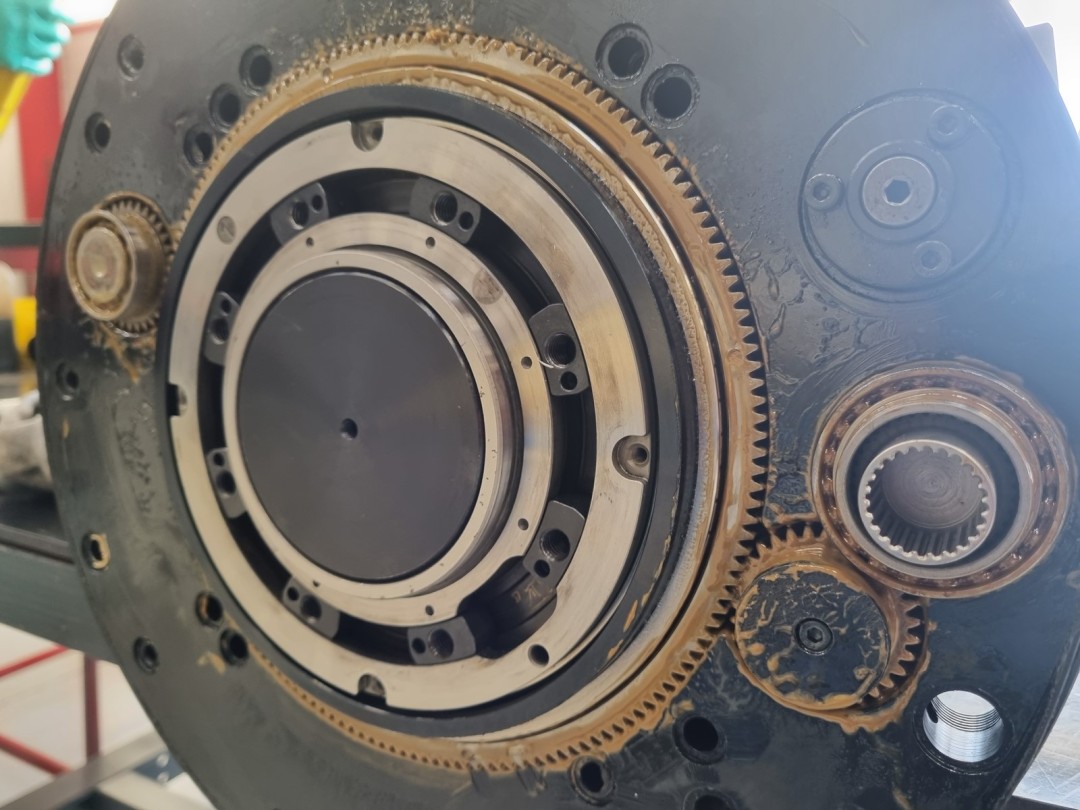

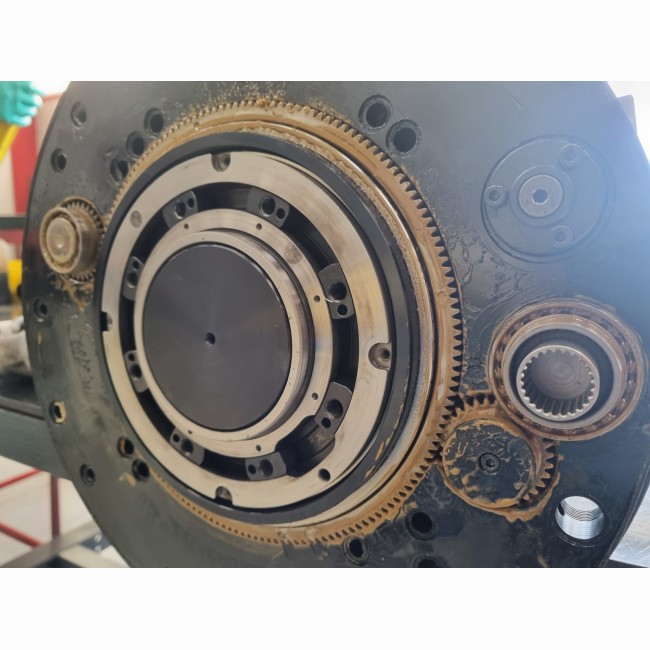

Une tourelle motorisée SAUTER (0.5.436.216) 8 postes en VDI40
Un large passage en broche de 52mm

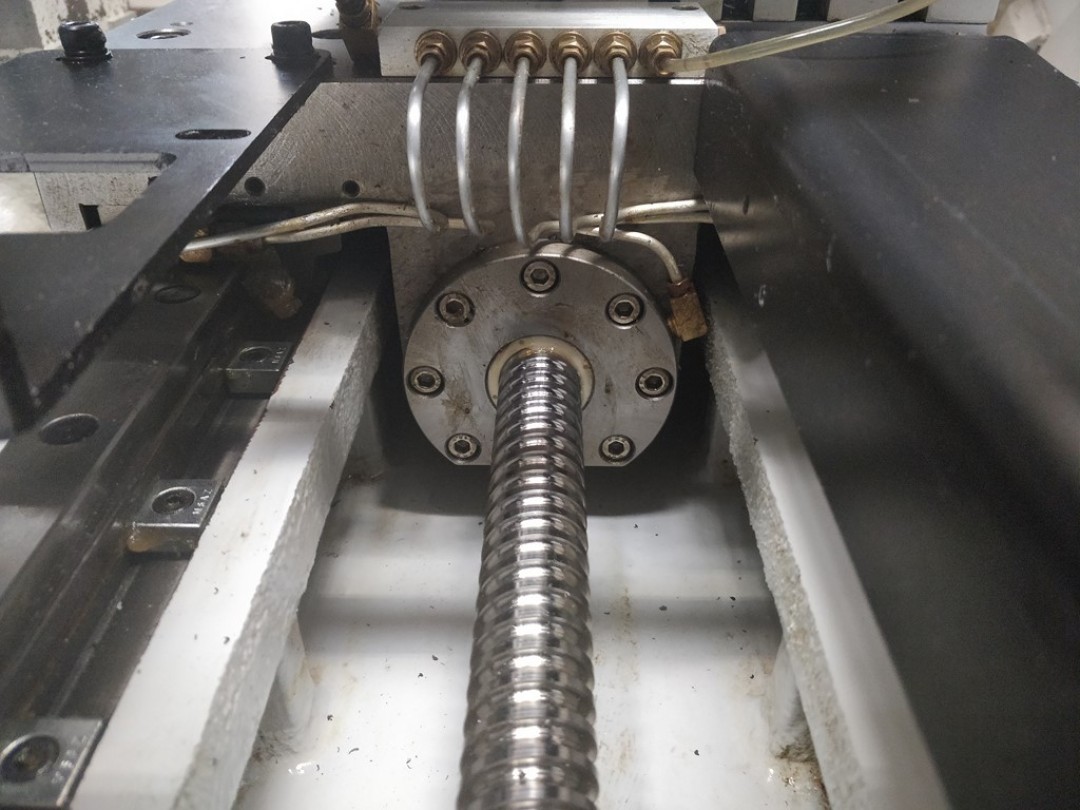

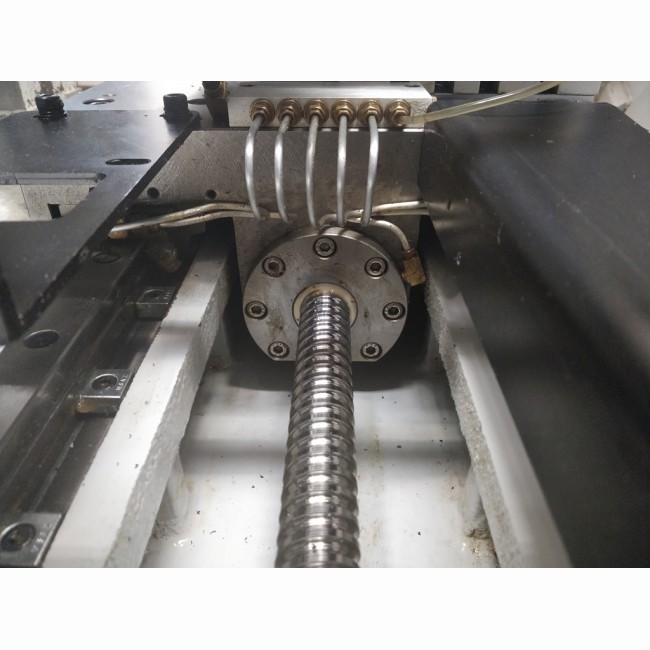

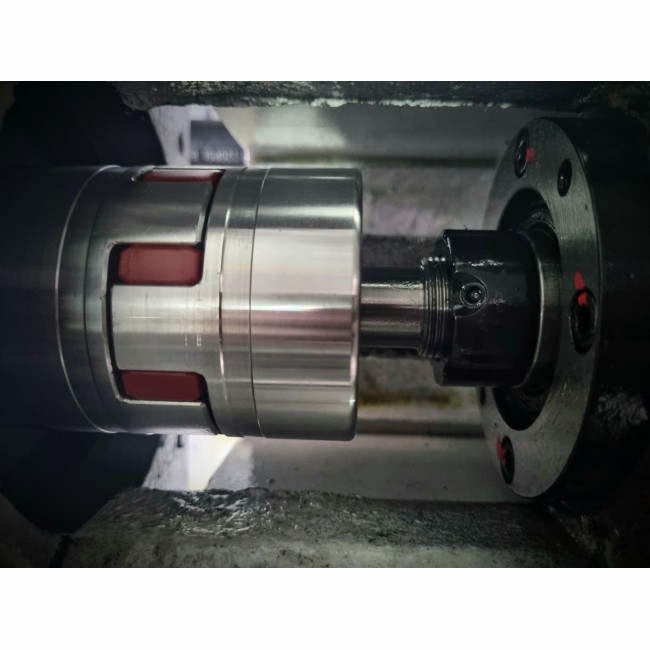

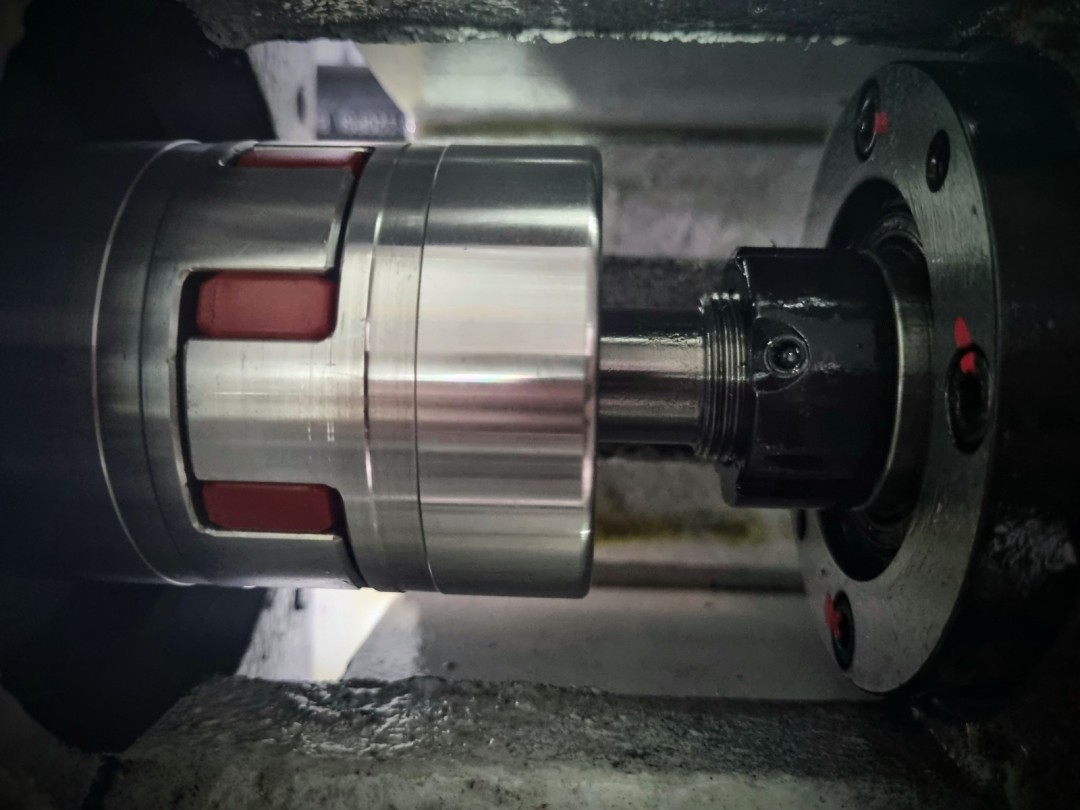

Des déplacement rapides a 30m/min grâce aux vis a billes de précision classe P3
Un dégagement des copeaux étudié de par la structure de la machine

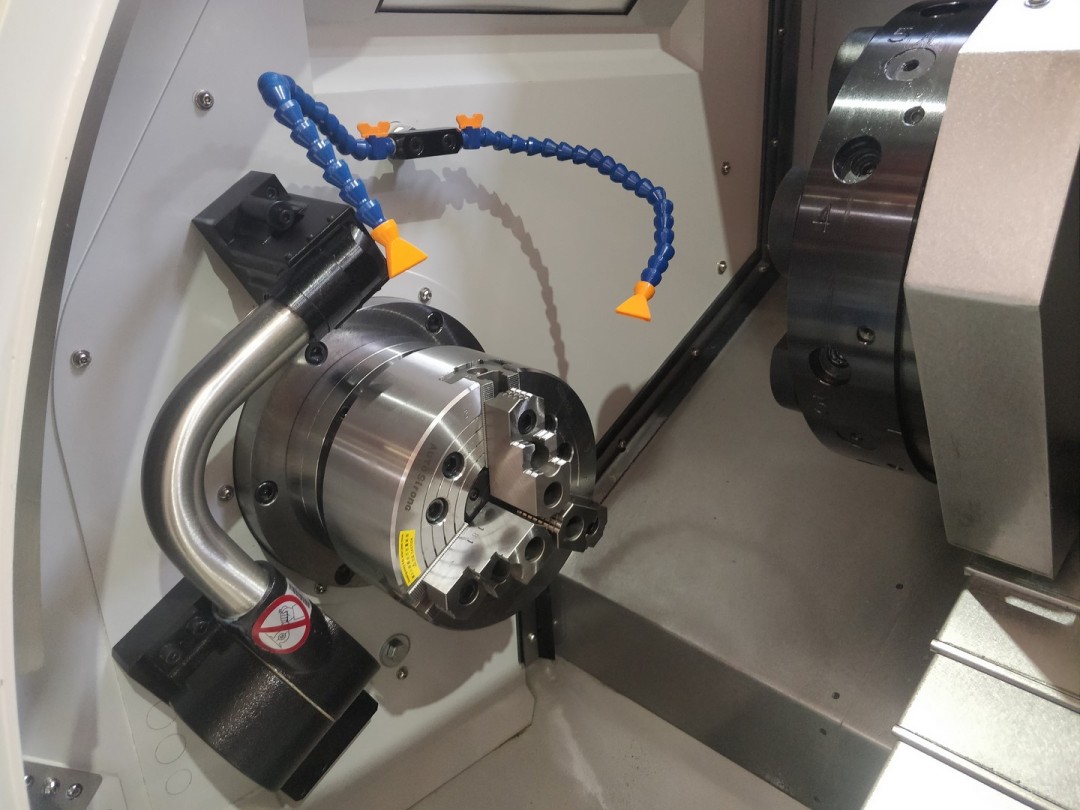

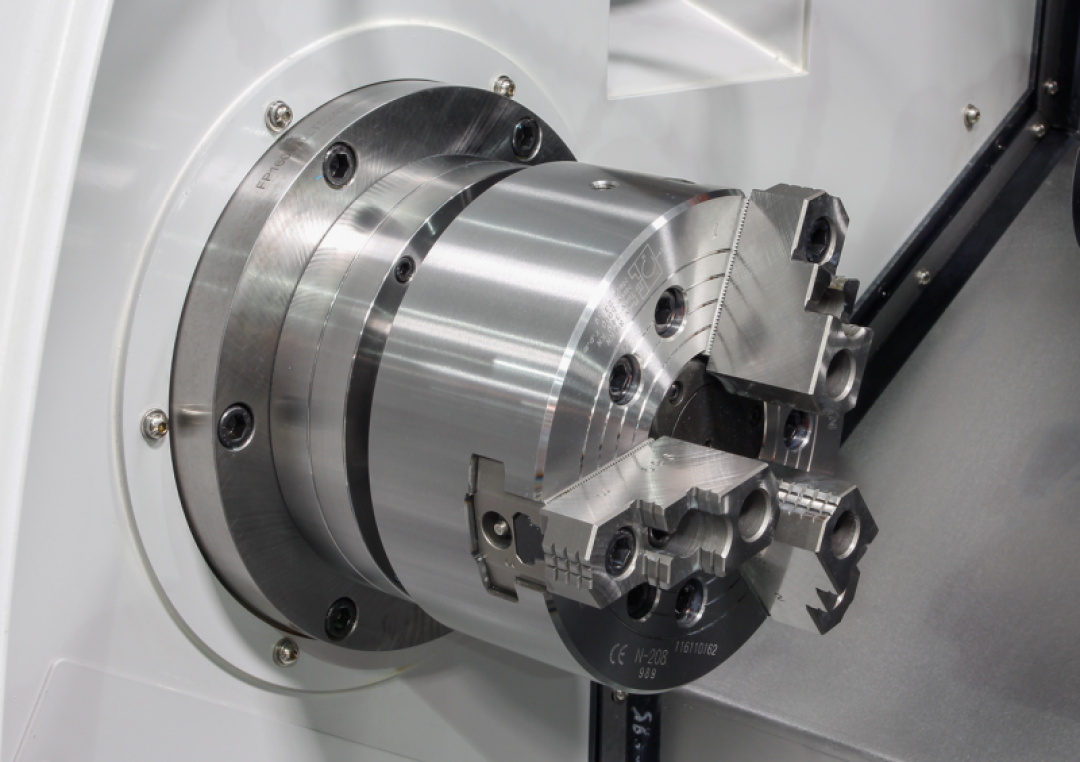

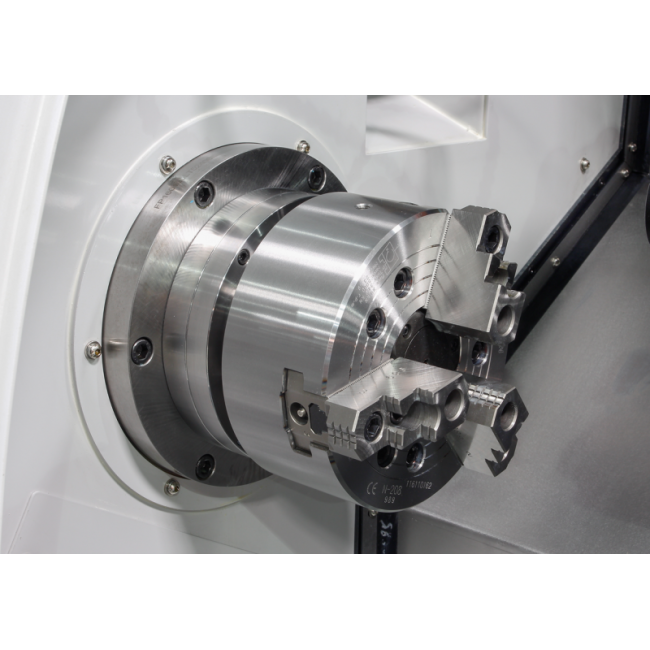

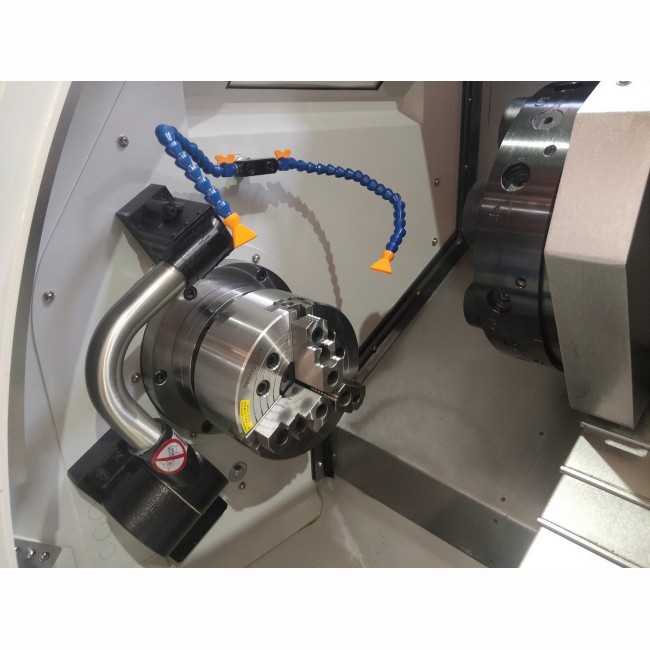

Un mandrin 3 mors a serrage hydraulique afin de réduire les temps de changement de pièces et permettant de travailler en série

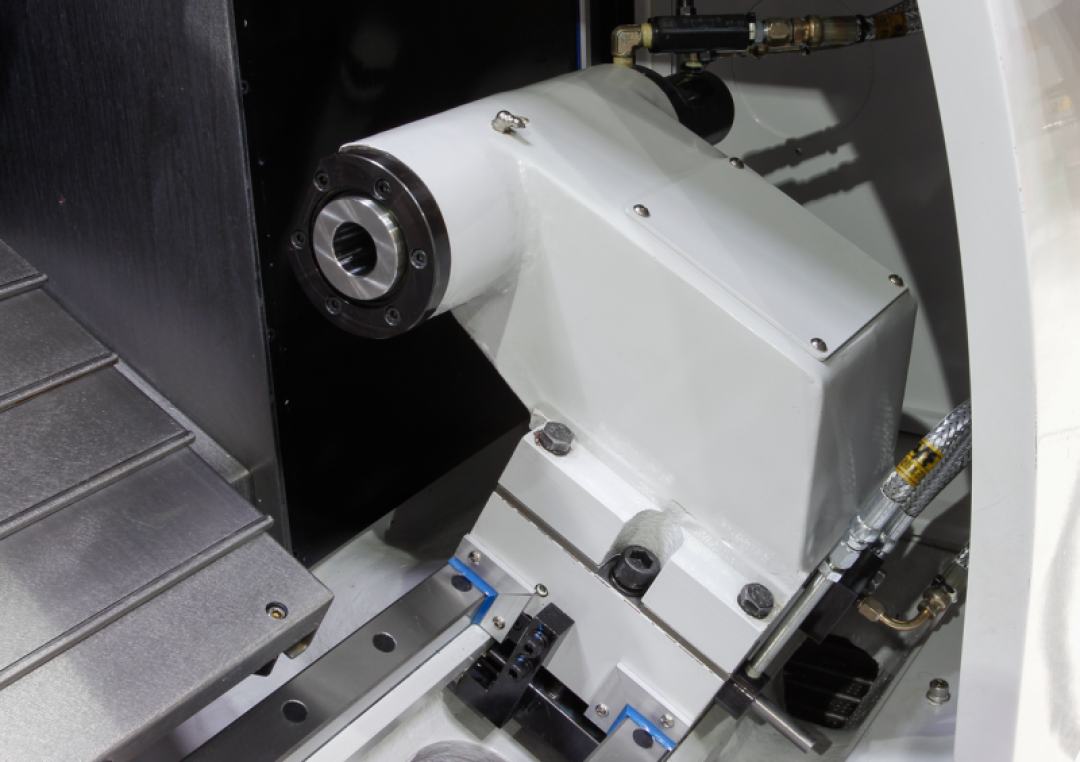

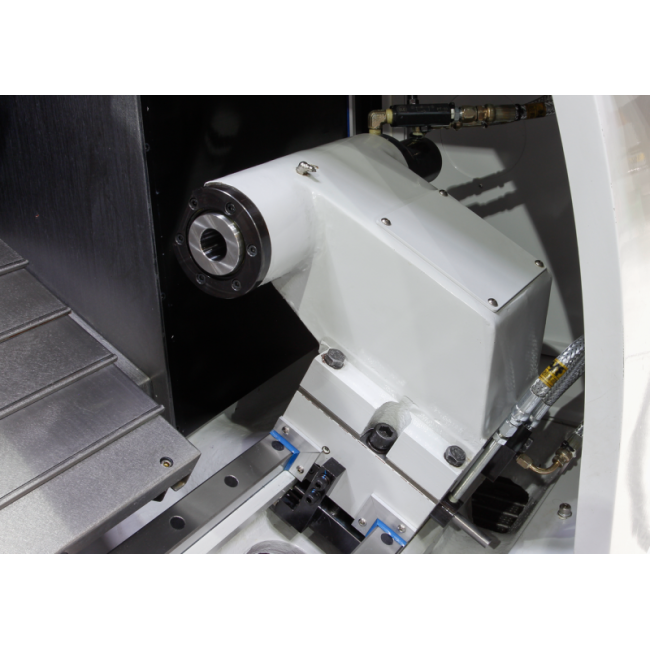

Une contrepointe avec une sortie de fourreau pilotée hydrauliquement

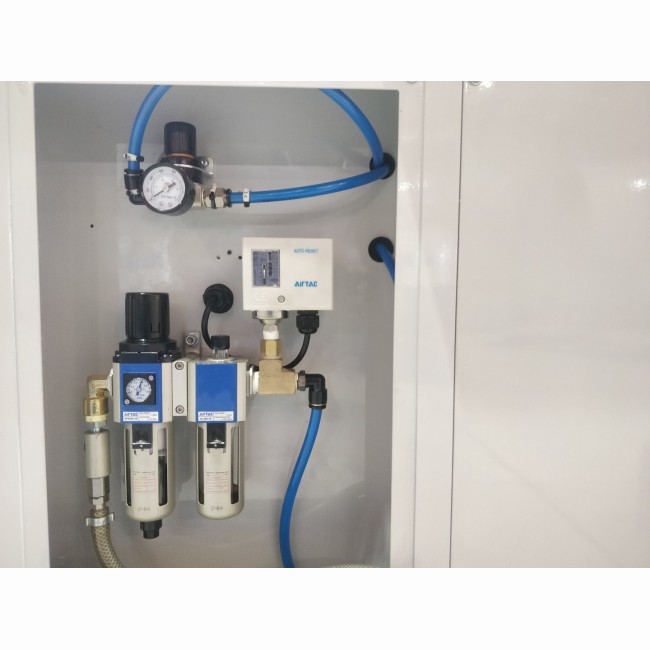

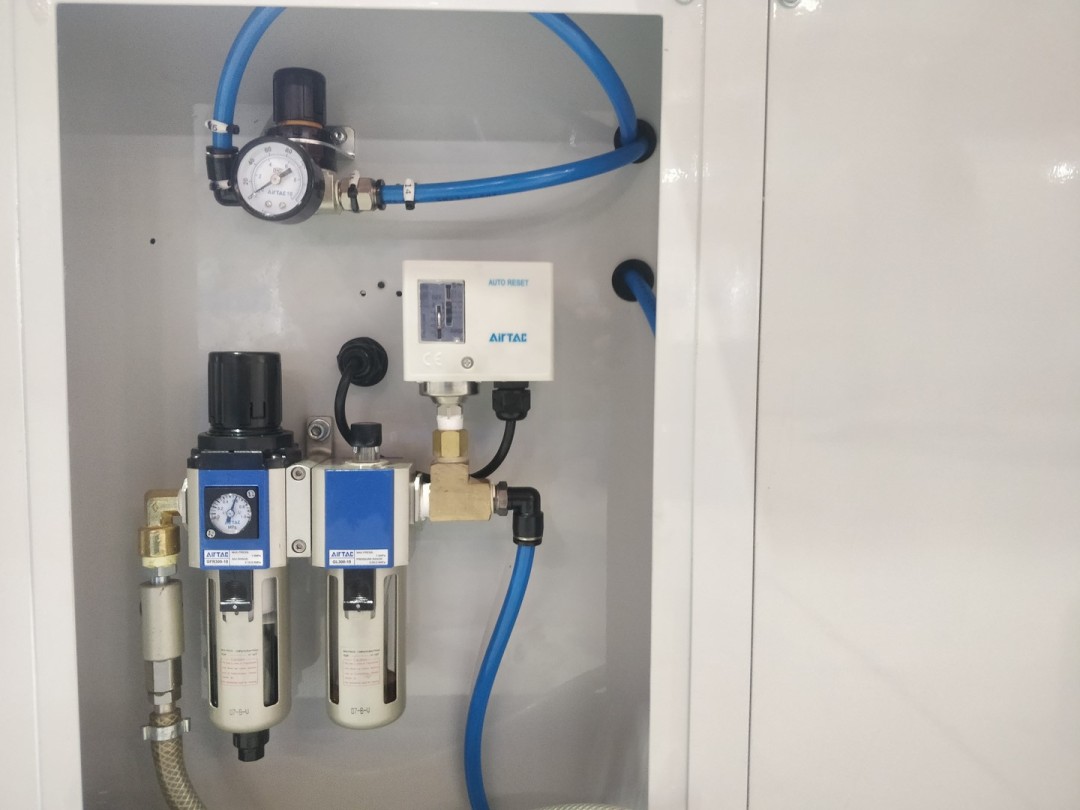

Des manomètres en facade permettant de rélger la pression de serrage des mors et de pression d'appui de la contrepointe
Un package Commande Numérique, Varaiteurs, moteurs d'axes et moteur de broche de la meme marque pour une meilleure compatbilité des organes

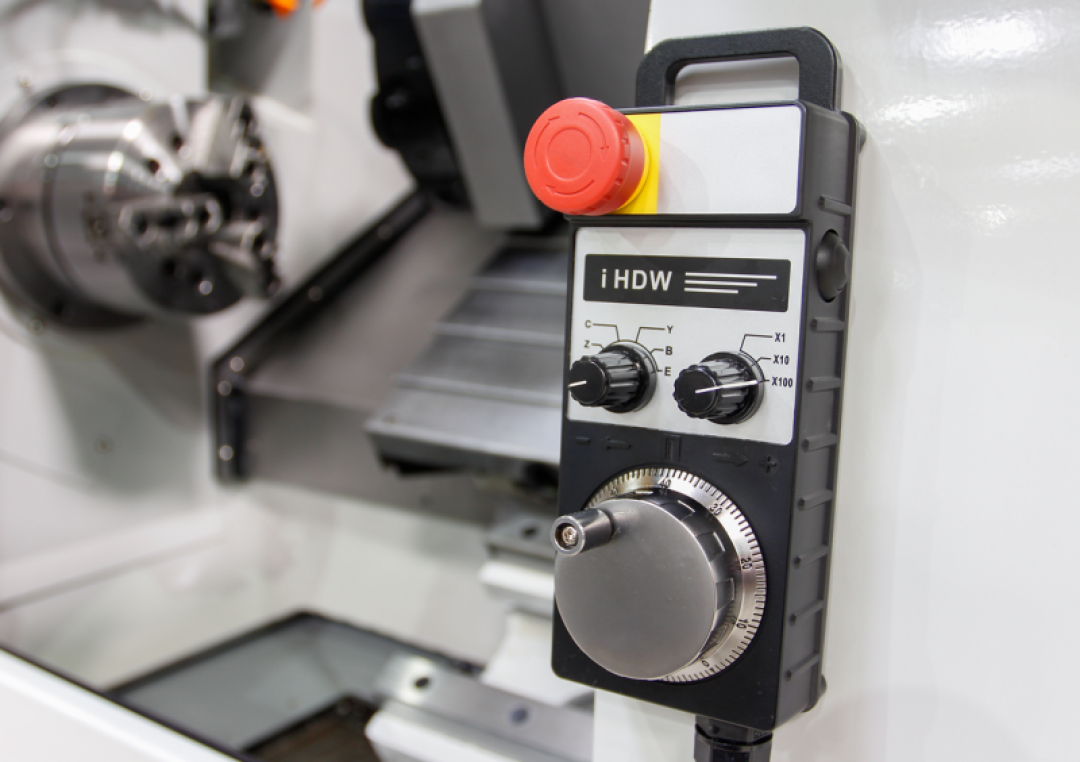

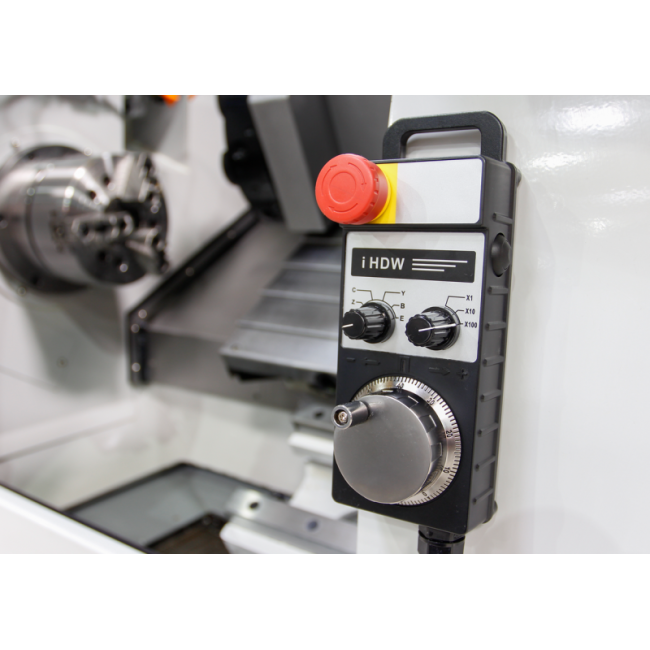

Une manivelle électronique déportée très pratique pour les opérations de réglage

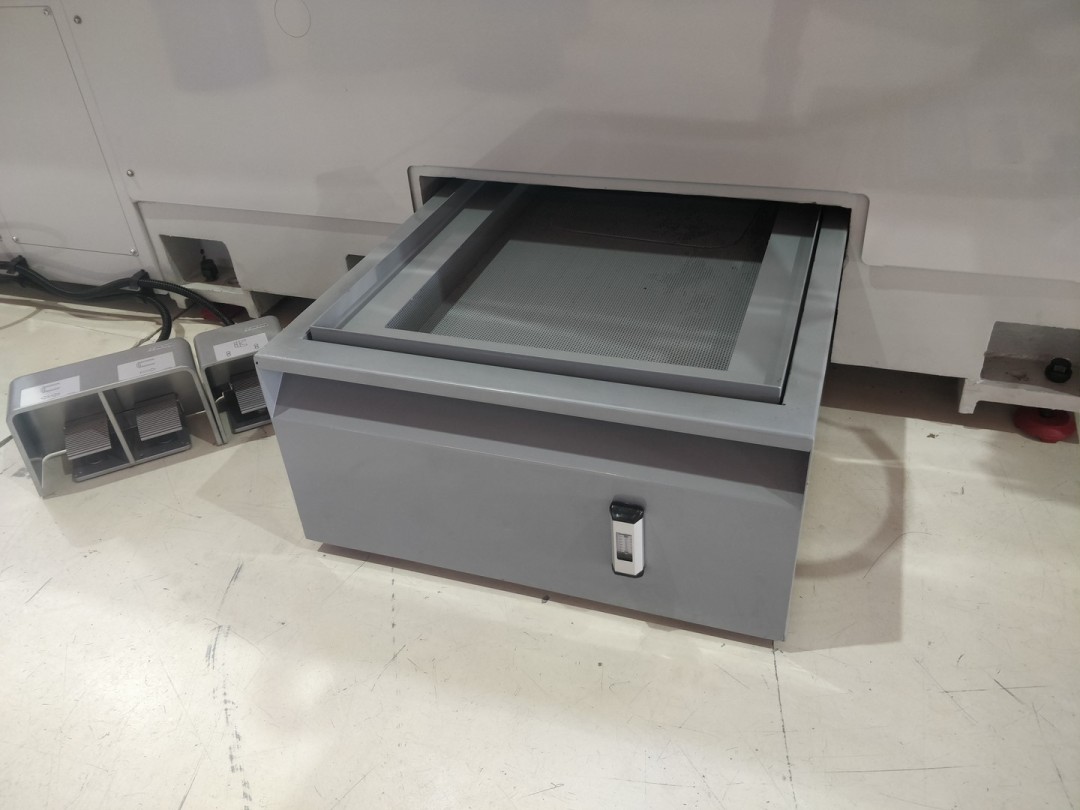

Un convoyeur a copeaux

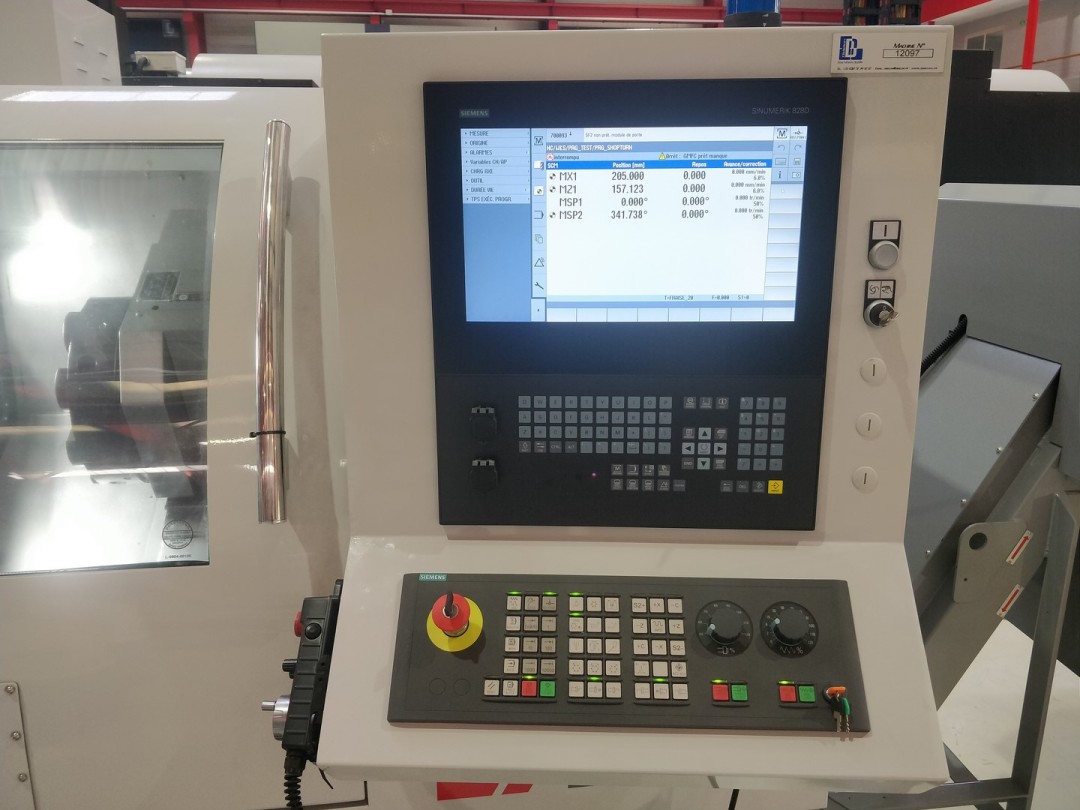

Un large écran couleur de 15' graphique tactile

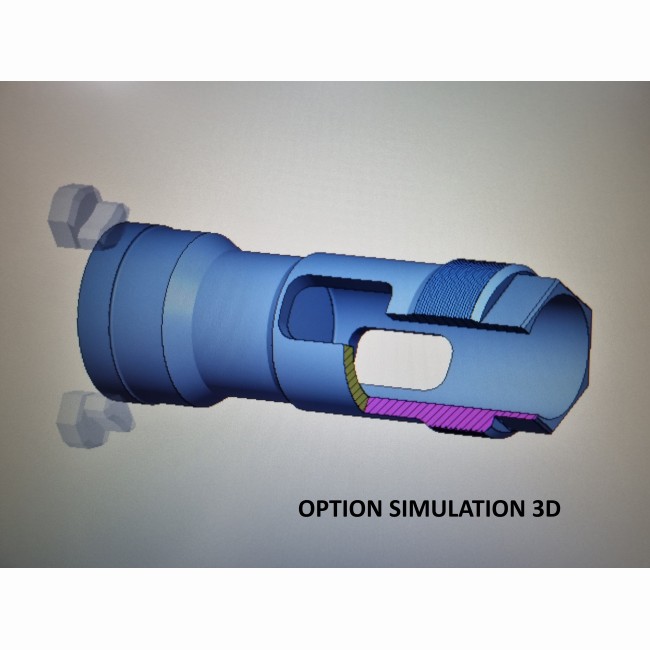

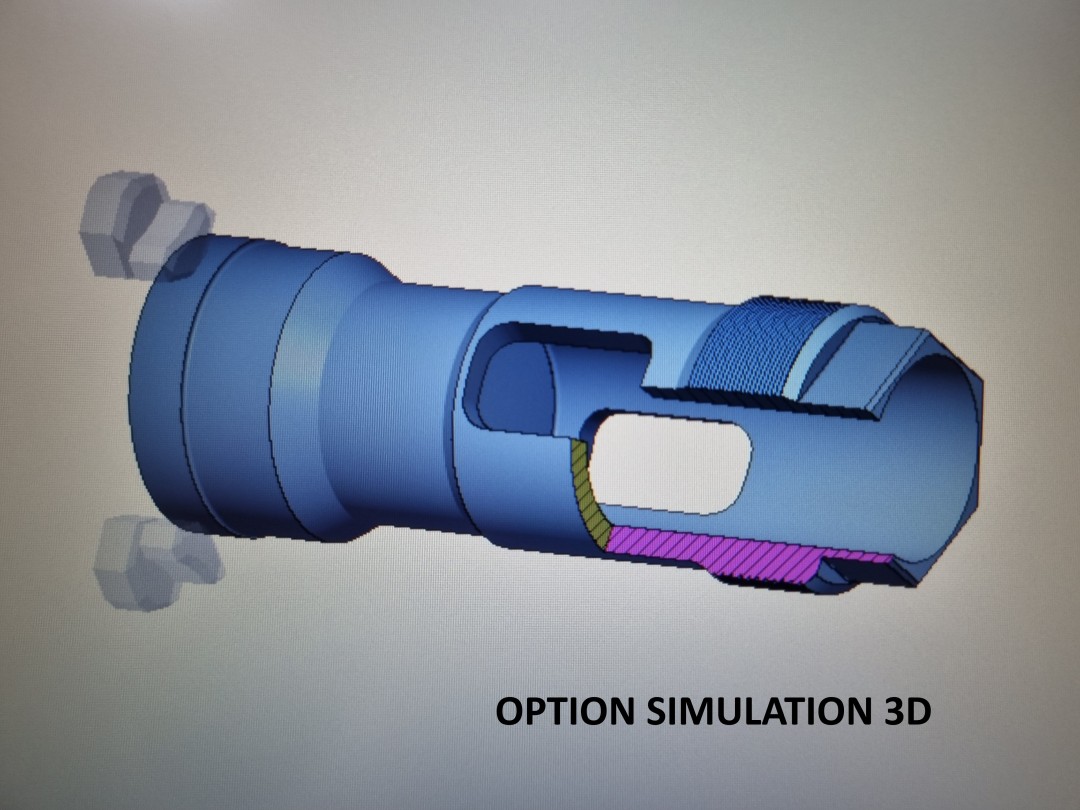

Les options siemens dévérouillées: shopturn / simulation 3D / détection de matiere restante / resau
Une pistolet de nettoyage
un palpeur automatique d'outils renishaw

Caractéristiques techniques

	LT42MC	LT65MC	LT52MC
Commande numérique	Siemens 828D, Fagor 8055, Fanuc OiTD	Siemens 828D, Fagor 8055, Fanuc OiTD	Siemens 828D, Fagor 8055, Fanuc OiTD
Diamètre au dessus du banc (mm)	500	500	500
Diamètre au dessus de la coulisse (mm)	210	210	210
Diamètre maxi d'usinage (mm)	210	210	210
Longueur maxi usinable (mm)	460	460	460
Inclinaison du banc	30°	30°	30°
Axe X (mm)	215	215	215
Axe Z (mm)	520	520	520
Axe C (mm)	360 000 positions	360 000 positions	360 000 positions
Nez de broche	A2-5/A2-6	A2-5/A2-6	A2-5/A2-6
Alésage de broche (mm)	42	65	52
Puissance moteur de broche (kW)	12/18	12/18	12/18
Taille mandrin hydraulique (mm)	169	215	210
Pression hydraulique min/max (Kg/cm²)	5/30	5/30	5/30
Type de tourelle	Tourelle motorisée	Tourelle motorisée	Tourelle motorisée
Nombre d’outils	8/12	8/12	8/12
Type de porte-outil	VDI30/VDI40	VDI30/VDI40	VDI30/VDI40
Rotation outils (tr/min)	4500	4500	4500
Diamètre du fourreau (mm)	42	65	52
Course contre-pointe (mm)	370	370	370
Cône morse	CM4	CM4	CM4
Type du fourreau	Hydraulique	Hydraulique	Hydraulique
Course du fourreau (mm)	50	50	50
Sortie du fourreau	Manuelle/Hydraulique	Manuelle/Hydraulique	Manuelle/Hydraulique
Avances rapides axe X (m/min)	30	30	30
Avances rapides axe Z (m/min)	30	30	30
Pompe liquide de refroidissement (W)	530 (50Hz) / 750 (60Hz)	530 (50Hz) / 750 (60Hz)	530 (50Hz) / 750 (60Hz)
Pompe hydraulique (W)	1500	1500	1500
Pompe de lubrification (W)	12	12	12
CAPACITE
Pression maxi (Kg/cm²)	10	10	10
Débit maxi (L/min)	58 (50Hz) / 66 (60Hz)	58 (50Hz) / 66 (60Hz)	58 (50Hz) / 66 (60Hz)
Dimensions sans convoyeur (Lxlxh) (mm)	2390 x 1650 x 1600	2390 x 1650 x 1600	2390 x 1650 x 1600
Dimensions avec convoyeur (Lxlxh) (mm)	3280 x 1650 x 1600	3280 x 1650 x 1600	3280 x 1650 x 1600
Poids (Kg)	3200	3200	3200

Equipements en option

	LT42MC	LT65MC	LT52MC
Ecran CNC tactile	oui	oui	oui
Porte outil tournant radial	oui	oui	oui
Porte outil tournant axial	oui	oui	oui

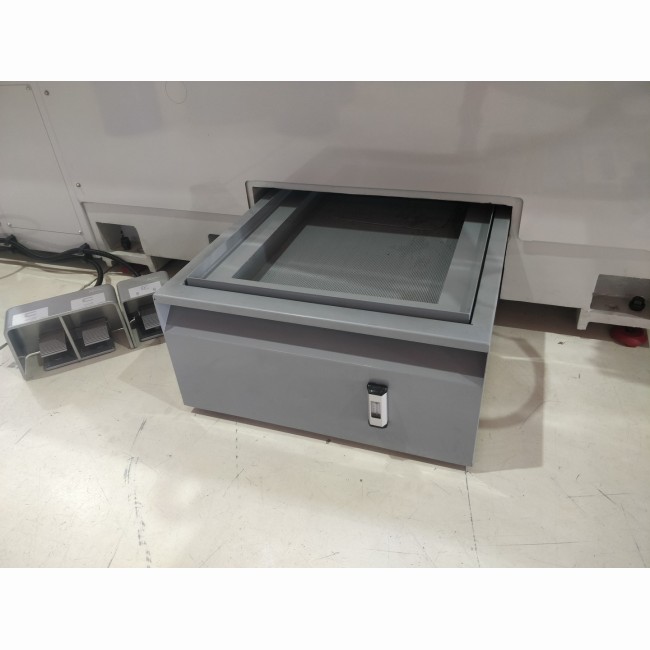

Convoyeur à copeaux	oui	oui	oui
Pistolet de nettoyage	oui	oui	oui
Palpeur d'outil Renishaw à déploiement automatique	oui	oui	oui
Arrosage 20 bars	oui	oui	oui
Récupérateur de pièces	oui	oui	oui
