TAKISAWA - Séries EX (T/MT/YT/S/MS/YS)

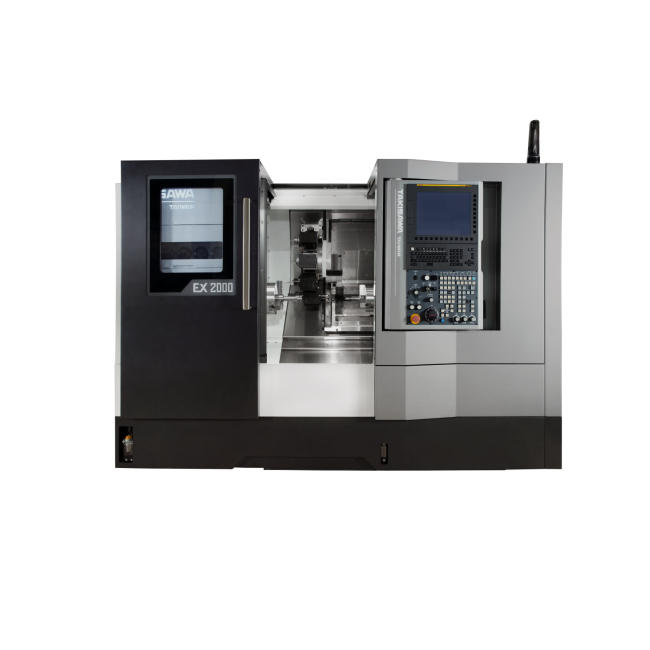

Tour CN à banc incliné TAKISAWA Série EX

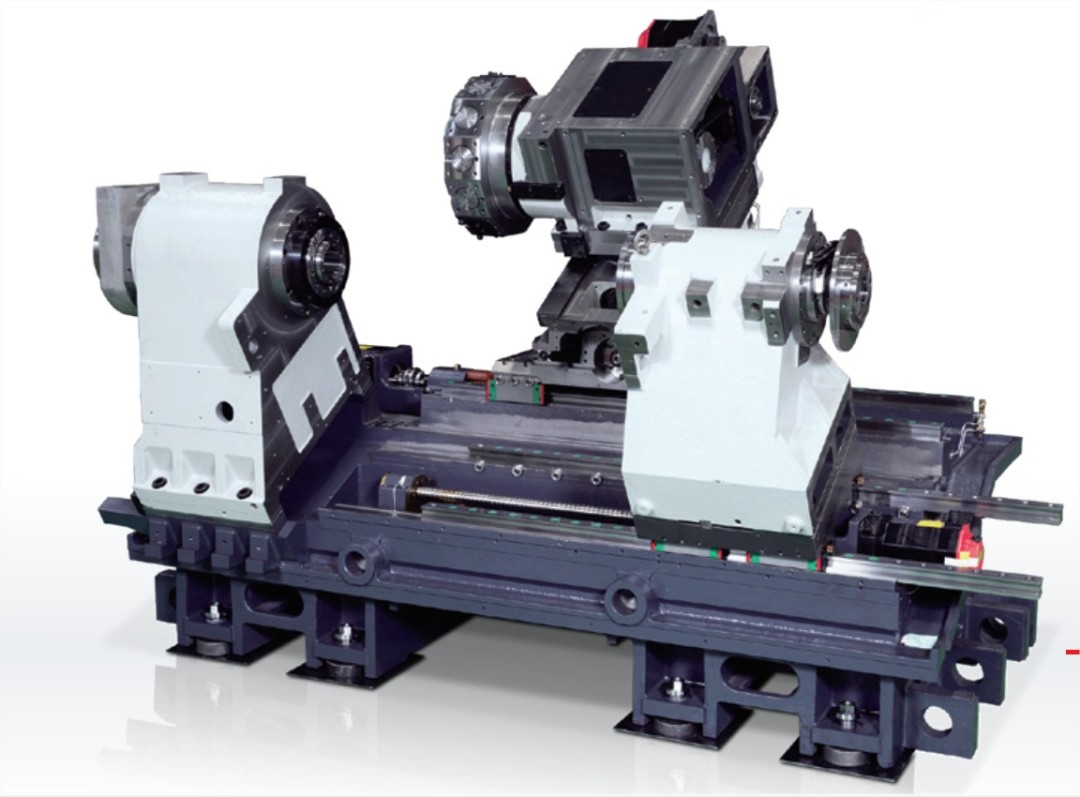

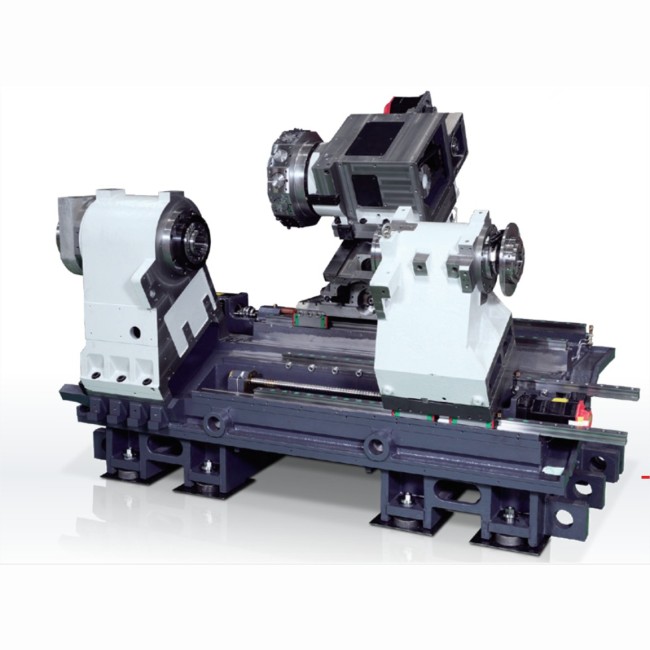

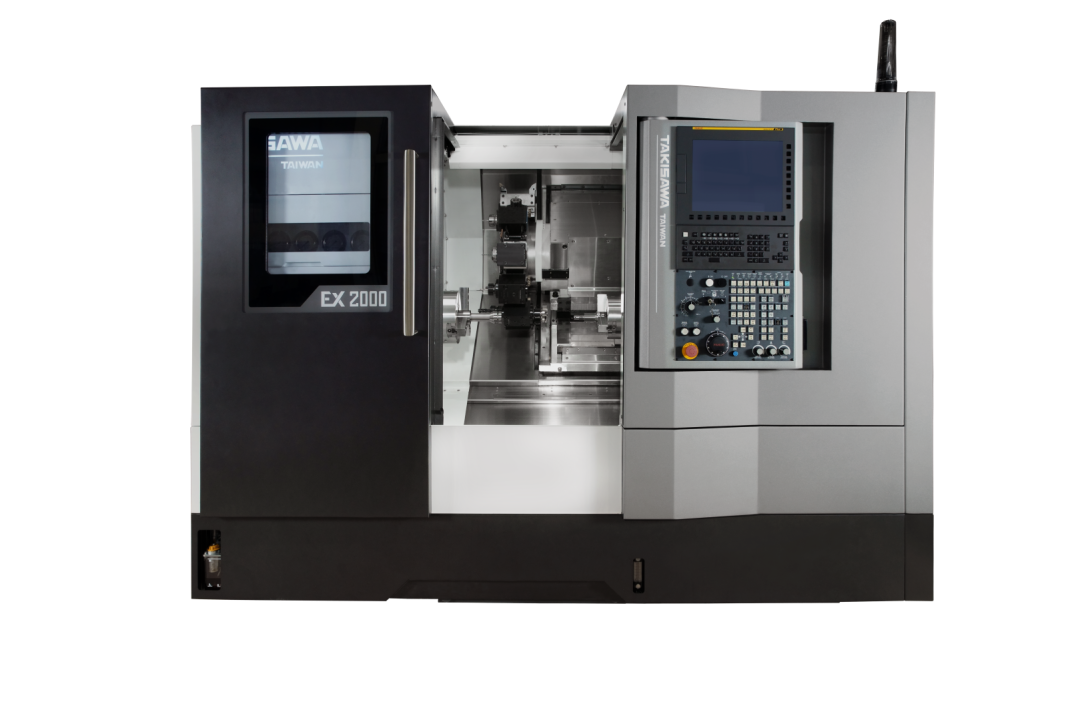

La série EX-2000 est la nouvelle génération de centres de tournage haute rigidité et haute précision de TAKISAWA, capable de traiter une grande variété de pièces.

Sa conception compacte et sa vitesse de déplacement rapide permettent d'atteindre une productivité élevée.

Conception hautement modulaire avec 6 types de configurations:

• EX-2000T: machine 2 axes (X et Z) avec 1 broche + 1 tourelle
• EX-2000MT: machine 3 axes (X / Z et C) avec 1 broche + 1 tourelle motorisée
• EX-2000YT: machine 4 axes (X / Y / Z et C) avec 1 broche + 1 tourelle motorisée

• EX-2000S: machine 2 axes (X et Z) avec 2 broches + 1 tourelle
• EX-2000MS: machine 3 axes (X / Z et C) avec 2 broches + 1 tourelle motorisée
• EX-2000YS: machine 4 axes (X / Y / Z et C) avec 2 broches + 1 tourelle motorisée

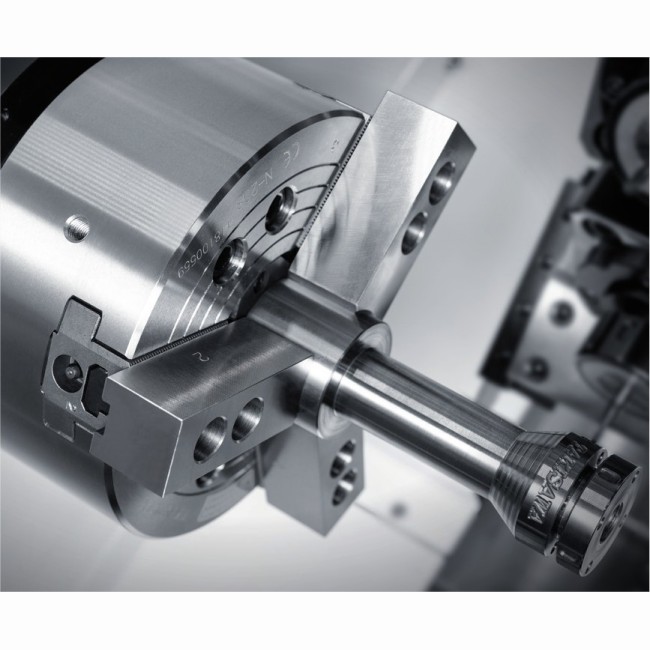

BROCHE

Les broches principales et de reprises sont équipées de moteurs intégrés (motobroche) pour une haute précision, de faibles vibrations et un faible niveau sonore, ce qui permet d'obtenir une meilleure rugosité de surface de la pièce.
Pour la broche de reprise, une broche à courroie fiable et économique est disponible.

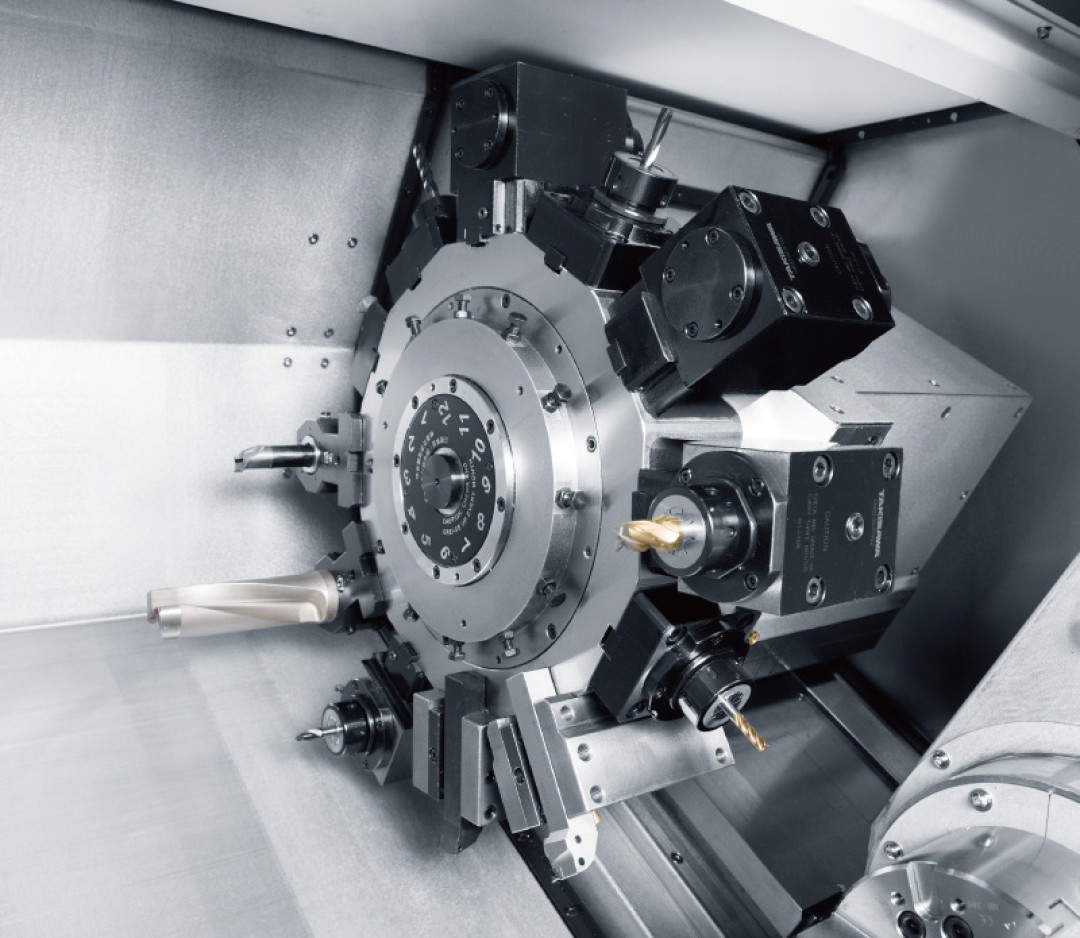

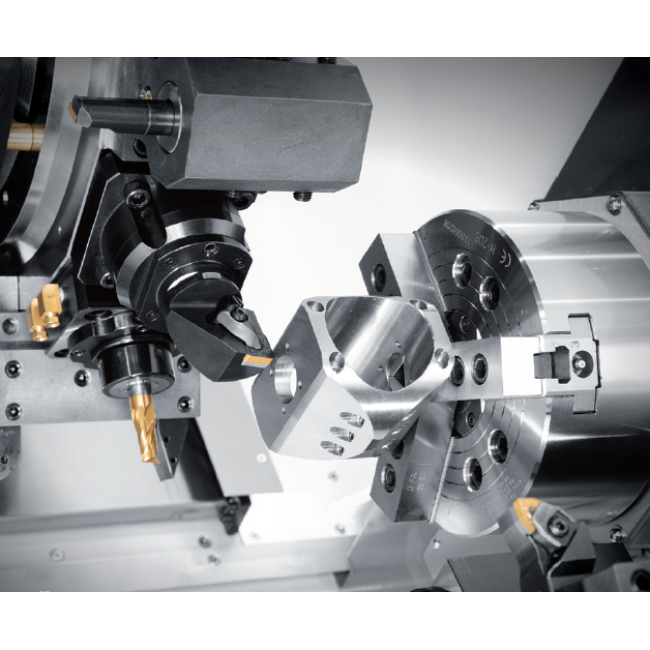

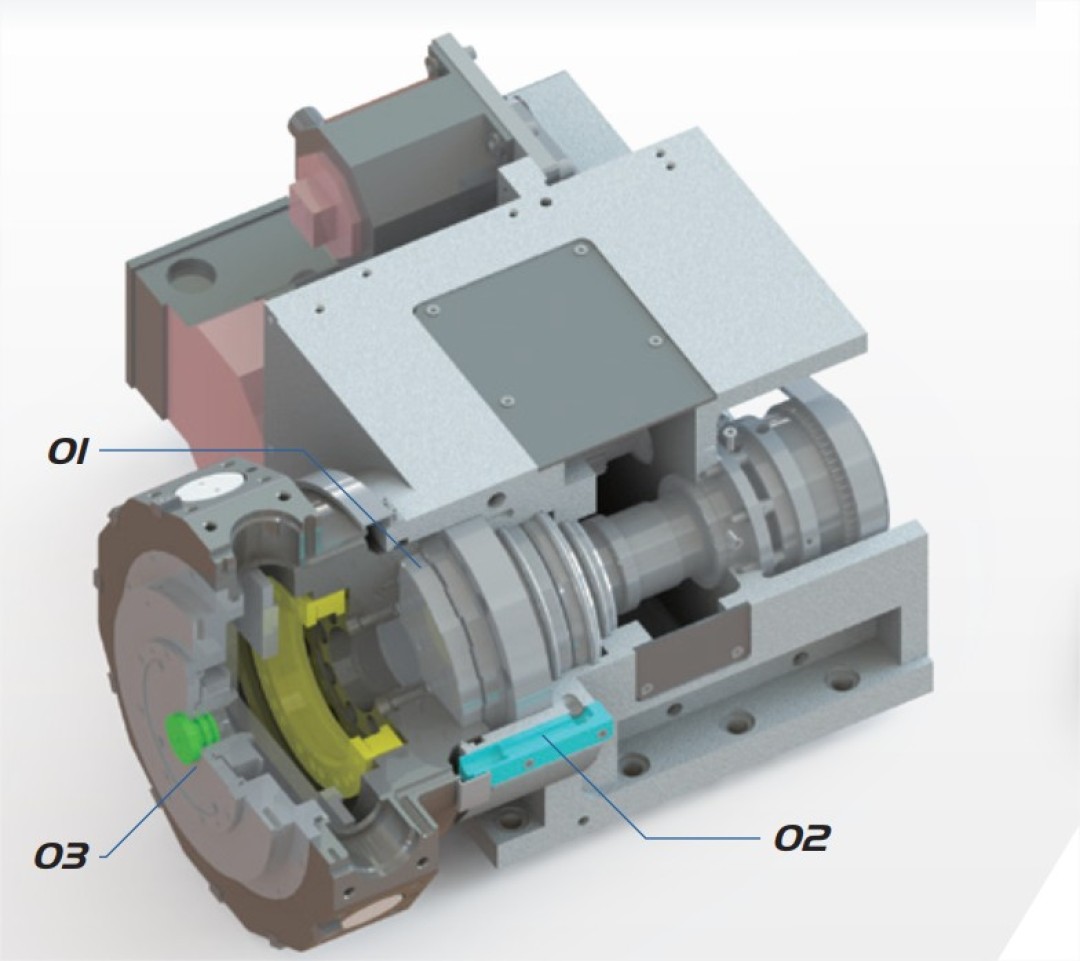

TOURELLE

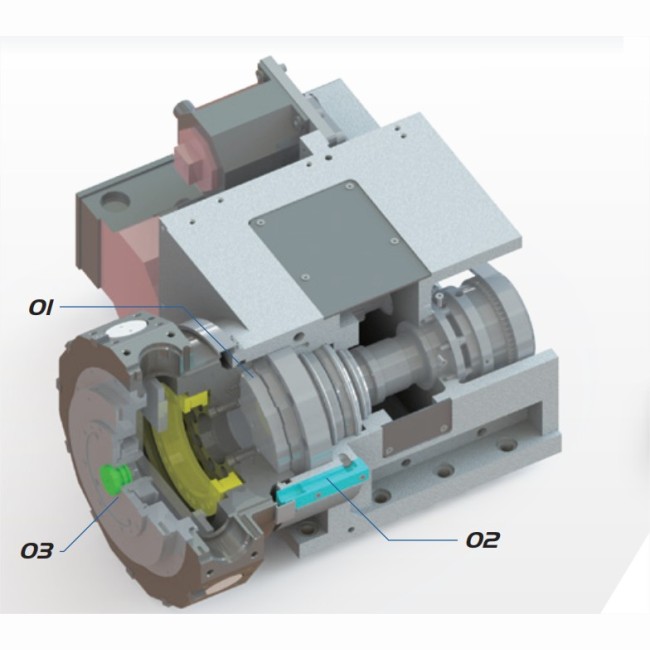

La tourelle de tournage-fraisage T12 haute rigidité et haute précision de Takisawa adopte un engrenage conique à dents courbes de grand diamètre.

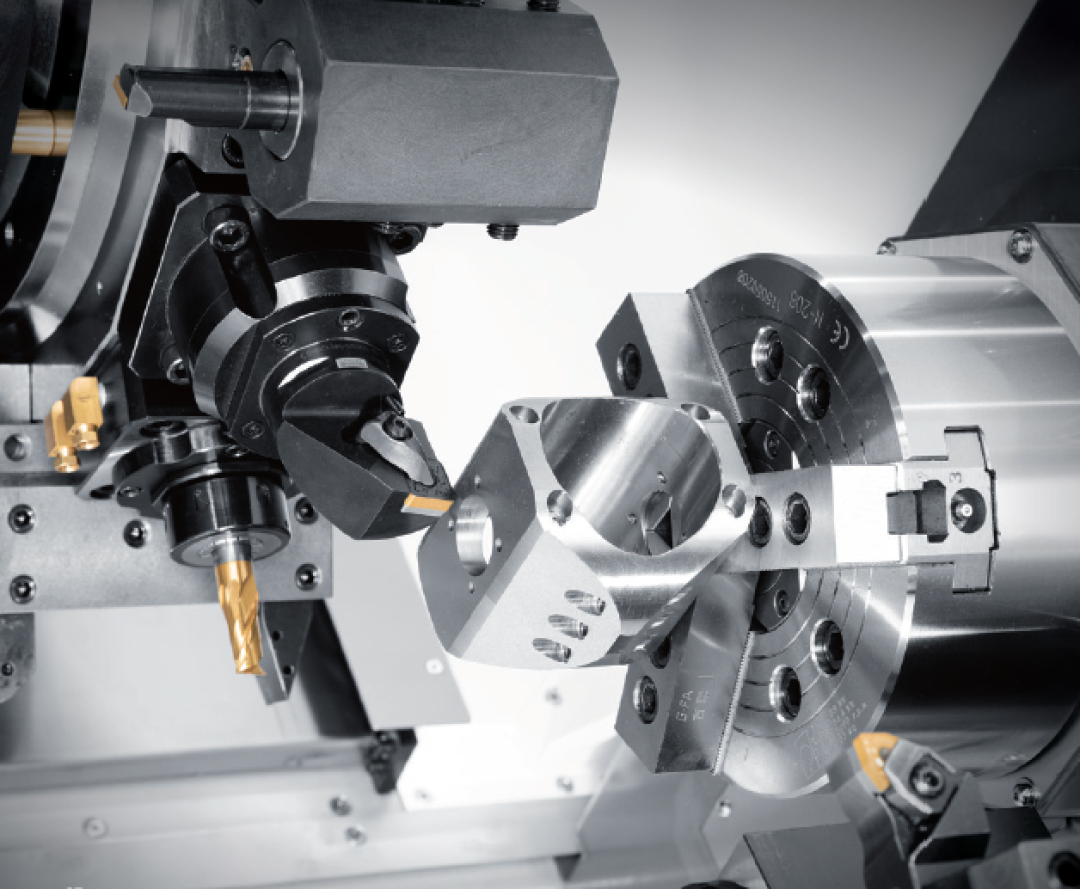

Capable de gérer l'usinage combiné tel que le fraisage, le perçage et le taraudage plutôt que le tournage afin d'améliorer la concentration technique et la précision de traitement des pièces.

CONTREPOINTE (pour les versions sans borche de reprise)

Les modèles EX-2000T, EX-2000MT et EX-2000YT sont équipés d'une contrepointe motorisée.
La contre-poupée est entraînée par un servomoteur, ce qui offre les avantages d'une utilisation facile et d'un mouvement rapide. La vitesse de déplacement peut atteindre 36 mètres par minute.
En cas de charge lourde, il est possible de choisir une broche rotative de contre-poupée à centre fixe.
