Tour cn a banc plat Retour à la page précédente

MICROCUT - BNC 22

Désignation : BNC 22

Référence DMO :

Marque : MICROCUT

Neuf

Sur commande

DESCRIPTIF

Les tours à commande numérique MICROCUT de la série BNC 2200 sont des machines modernes et de haute précision à banc plat.
La hauteur du banc augmente par rapport à la série 1800. Cette série de machine est idéale pour les pièces lourdes jusqu'à 2000 kgs et sa capacité entre-pointes peut varier de 1000mm à 4000mm.

La conception du moteur, sophistiqué et compact, et un équipement standard complet, pouvant être élargi grâce à des options supplémentaires,
répondent à toutes les exigences d'une machine moderne et performante de dernière génération pour la production exigeante.

Ce tour, pouvant être équipé d'une C.N. FAGOR, SIEMENS ou FANUC, combine les avantages d'un tour traditionnel et à commande numérique et possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces. Idéal pour la production de petites, moyennes séries et de pièces unitaires.

Caractéristiques de la machine:

Tour C.N. à banc plat avec CNC FAGOR 8055iFL ou SIEMENS 828D ou FANUC OiTD. Programmation conversationnelle ou ISO.
Bâti de machine solide constitué de multiples coulées de fonte meehanite pour un minimum de
vibrations et une rigidité maximale.
Machine à double guidage carré pour des capacités de coupe élevées et des vitesses rapides.
Les vis à billes, stables, ayant une faible hauteur et un diamètre de 32 mm dans l'axe X et 45/50 mm dans l'axe Z offrent de forts mouvements.
Passage au-dessus du banc de 550mm.
Gestion des copeaux optimisée pour une évacuation facilitée (bac ou convoyeur).
Toutes les vis à billes dans les axes X et Y sont trempées et rectifiées dans des paliers de haute précision
montés pour un positionnement précis.
Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans «stick-slip».
Toutes les pistes de guidage sont trempés par induction (50-52 HRC).
Broche de vitesses en continu allant jusqu'à 3500 Trs/min munie de 2 étages de pignons de commutation automatique pour un fort
couple dans toute la gamme de vitesse.
Double broche supportée par des roulements à rouleaux coniques de haute précision et une lubrification permanente
à l'avant et à l'arrière.
La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution.
Le design optimisé garantit un bruit de poupée fixe minimal même à des vitesses élevées.
Machine de grande dimension avec une contre-pointe CM5 ayant une course de 150 mm.
Déplacement de la poupée mobile sur chariot facilité par un serrage rapide.

Equipements standards:

Commande numérique au choix:

C.N. Fagor 8055iFL avec écran 10,4"
C.N. Siemens 828D basic avec écran 10,4" + Shopturn + Simulation 3D + Détection matière restante + Option mise en réseau
C.N. Fanuc avec écran 8,4" + transformateur

Contrepointe manuelle.
Pompe d'arrosage.

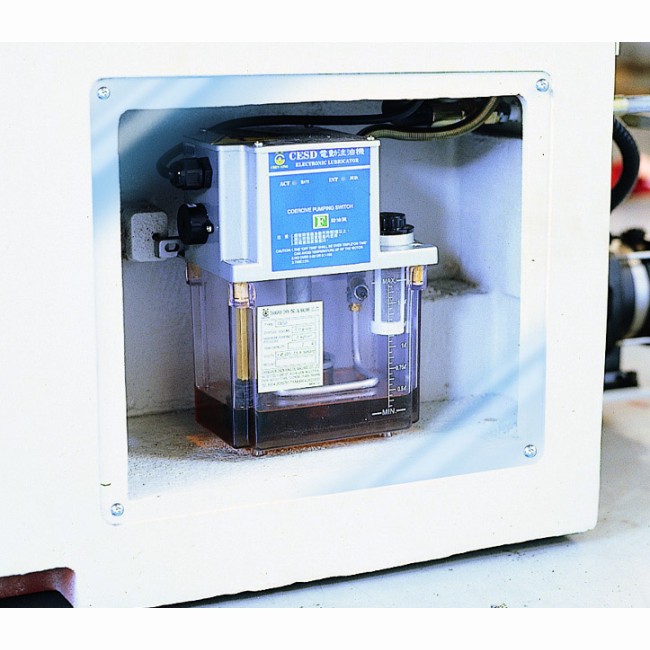

Lubrification automatique.
Tourelle à changement rapide QCT-66 avec 6 porte-outils.
Ventilation de l'armoire électrique.
Module de sécurité
Filtre electromagnetique
Eclairage.

Equipements optionnels

Alésage de broche plus important 106 ou 153mm
Moteur de broche 15/22 kW
Axe C + tourelle motorisée SAUTER 8 ou 12 postes en VDI40
Axe C + Y
Mandrin manuel 3 mors
Mandrin hydraulique 3-mors
Préparation montage mandrin arrière
Vis à billes montée à l'arrière
Fourreau de contrepointe hydraulique
Remorquage de la contrepointe
Système de relevage pneumatique de la contrepointe
Tourelle automatique 4 outils a plat
Tourelle automatique a chaise ou VDI
Lunette fixe

Lunette à suivre
Carénage intégral
Convoyeur à copeaux (sans bac à copeaux)
Joystick
Arrosage centre outils 20 bars
Déshuileur
Climatisation de l'air pour l'armoire électrique

CARACTERISTIQUES TECHNIQUES

	BNC-2240	BNC-2260	BNC-2280	BNC-22120	BNC-22160
Passage dans le rompu (mm)	790	790	790	790	790
Passage au-dessus du banc (mm)	550	550	550	550	550
Passage au-dessus de la coulisse (mm)	310	310	310	310	310
Longueur maxi. des pièces (mm)	1000	1500	2000	3000	4000
Passage de broche avec mandrin hydr. (mm)	69	69	69	69	69
Passage de broche avec mandrin manuel (mm)	82	82	82	82	82
Poids maximum des pièces (Kgs)	2000	2000	2000	2000	2000
Axe X (mm)	345	345	345	345	345
Axe Y (mm)	+/- 40	+/- 40	+/- 40	+/- 40	+/- 40
Axe Z (mm)	1150	1650	2150	3150	4150
Vitesse de broche (Trs/min)	80-3500	80-3500	80-3500	80-3500	80-3500
Diamètre du mandrin (mm)	250 / 315	250 / 315	250 / 315	250 / 315	250 / 315
Nez de broche (mm)	A1-8	A1-8	A1-8	A1-8	A1-8
Diamètre de broche (mm)	82	82	82	82	82
Puissance moteur Fagor (Kw)	11 / 15.5	11 / 15.5	11 / 15.5	11 / 15.5	11 / 15.5
Puissance moteur Fanuc (Kw)	11 / 15	11 / 15	11 / 15	11 / 15	11 / 15
Puissance moteur Siemens (Kw)	12 / 15	12 / 15	12 / 15	12 / 15	12 / 15
Transmission (.)	Courroie	Courroie	Courroie	Courroie	Courroie
Type de tourelle (.)	QCT-66	QCT-66	QCT-66	QCT-66	QCT-66
Avance manuelle (m/min)	3	3	3	3	3
Avance rapide axe X (m/min)	15	15	15	15	15
Avance rapide axe Y (m/min)	10	10	10	10	10
Avance rapide axe Z (m/min)	15	15	15	15	15
Type de guidage axe X (.)	Guidage à queue d'arronde
Distance axe X (mm)	215	215	215	215	215
Type de guidage axe Y (.)	Guidage prismatique
Distance axe Y (mm)	220	220	220	220	220
Type de guidage axe Z (.)	Guidage prismatique
Distance axe Z (mm)	405	405	405	405	405
Précision de positionnement (mm)	+/- 0,005	+/- 0,005	+/- 0,005	+/- 0,005	+/- 0,005
Répétabilité (mm)	+/- 0,005	+/- 0,005	+/- 0,005	+/- 0,005	+/- 0,005
Puissance axe X (Nm)	11	11	11	11	11
Puissance axe Y (Nm)	3	3	3	3	3
Puissance axe Z (Nm)	18	18	18	18	18
Diamètre de vis à bille axe X (mm)	32	32	32	32	32
Transmission axe X (.)	Courroie	Courroie	Courroie	Courroie	Courroie
Diamètre de vis à bille axe Y (mm)	32	32	32	32	32
Transmission axe Y (.)	Courroie	Courroie	Courroie	Courroie	Courroie
Diamètre de vis à bille axe Z (mm)	32	32	32	32	32
Transmission axe Z (.)	Direct	Direct	Direct	Direct	Direct
Mouvement (.)	Manuel	Manuel	Manuel	Manuel	Manuel
Mouvement du fourreau (.)	Manuel	Manuel	Manuel	Manuel	Manuel
Passage du fourreau (mm)	150	150	150	150	150
Diamètre du fourreau (mm)	80	80	80	80	80
Cône morse du fourreau (Cm)	5	5	5	5	5
Moteur de pompe (W)	450(50Hz) / 560(60Hz)	450(50Hz) / 560(60Hz)	450(50Hz) / 560(60Hz)	450(50Hz) / 560(60Hz)	450(50Hz) / 560(60Hz)
Débit de pompe maximum (L/min)	58(50Hz) / 66(60Hz)	58(50Hz) / 66(60Hz)	58(50Hz) / 66(60Hz)	58(50Hz) / 66(60Hz)	58(50Hz) / 66(60Hz)
Pression de pompe maximum (Kg/cm²)	10	10	10	10	10
Poids (Kgs)	3900	4400	4900	6250	7500
Longueur sans convoyeur (mm)	3190	3690	4190	5190	6190
Longueur avec convoyeur (mm)	4337	4837	5337	6337	7337
Largeur (mm)	2245	2245	2245	2245	2245
Hauteur (mm)	2050	2050	2050	2050	2050
Fagor (KVA)	35	35	35	35	35
Fanuc (KVA)	35	35	35	35	35
Siemens (KVA)	20	20	20	20	20
Taille des carrés des porte-outils (mm)	20x20 (VDI30) / 25x25 (VDI40)	20x20 (VDI30) / 25x25 (VDI40)	20x20 (VDI30) / 25x25 (VDI40)	20x20 (VDI30) / 25x25 (VDI40)	20x20 (VDI30) / 25x25 (VDI40)
Temps de positionnement (Baruffaldi) (sec.)	0.34-0.52	0.34-0.52	0.34-0.52	0.34-0.52	0.34-0.52
Taille du disque de tourelle (mm)	322	322	322	322	322
Vitesse de rotation outil-tournant (trs/min)	4000	4000	4000	4000	4000
