Tour cn a banc plat Retour à la page précédente

MICROCUT - BNC 26

Désignation : BNC 26

Référence DMO :

Marque : MICROCUT

Neuf

Sur commande

DESCRIPTIF

Les tours à commande numérique MICROCUT de la série BNC 2600 sont des machines modernes et de haute précision à banc plat.
La hauteur du banc augmente par rapport à la série 1800. Cette série de machine est idéale pour les pièces lourdes jusqu'à 2000 kgs et sa capacité entre-pointes peut varier de 1000mm à 4000mm.

La conception du moteur, sophistiqué et compact, et un équipement standard complet, pouvant être élargi grâce à des options supplémentaires,
répondent à toutes les exigences d'une machine moderne et performante de dernière génération pour la production exigeante.

Ce tour, pouvant être équipé d'une C.N. FAGOR, SIEMENS ou FANUC, combine les avantages d'un tour traditionnel et à commande numérique et possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces. Idéal pour la production de petites, moyennes séries et de pièces unitaires.

Caractéristiques de la machine:

Tour C.N. à banc plat avec CNC FAGOR 8055iFL ou SIEMENS 828D ou FANUC OiTD. Programmation conversationnelle ou ISO.
Bâti de machine solide constitué de multiples coulées de fonte meehanite pour un minimum de
vibrations et une rigidité maximale.
Machine à double guidage carré pour des capacités de coupe élevées et des vitesses rapides.
Les vis à billes, stables, ayant une faible hauteur et un diamètre de 32 mm dans l'axe X et 45/50 mm dans l'axe Z offrent de forts mouvements.
Passage au-dessus du banc de 650mm.
Gestion des copeaux optimisée pour une évacuation facilitée (bac ou convoyeur).
Toutes les vis à billes dans les axes X et Y sont trempées et rectifiées dans des paliers de haute précision
montés pour un positionnement précis.
Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans «stick-slip».
Toutes les pistes de guidage sont trempés par induction (50-52 HRC).
Broche de vitesses en continu allant jusqu'à 3500 Trs/min munie de 2 étages de pignons de commutation automatique pour un fort
couple dans toute la gamme de vitesse.
Double broche supportée par des roulements à rouleaux coniques de haute précision et une lubrification permanente
à l'avant et à l'arrière.
La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution.
Le design optimisé garantit un bruit de poupée fixe minimal même à des vitesses élevées.
Machine de grande dimension avec une contre-pointe CM5 ayant une course de 150 mm.
Déplacement de la poupée mobile sur chariot facilité par un serrage rapide.

Equipements standards:

Commande numérique au choix:

C.N. Fagor 8055iFL avec écran 10,4"
C.N. Siemens 828D basic avec écran 10,4" + Shopturn + Simulation 3D + Détection matière restante + Option mise en réseau
C.N. Fanuc avec écran 8,4" + transformateur

Carénage frontal pour les tours avec une entrepointe de 1000, 1500 et 2000mm. Porte mobile pour les tours avec une entrepointe de 3000 et 4000mm.
Contrepointe manuelle.
Pompe d'arrosage.
Lubrification automatique.

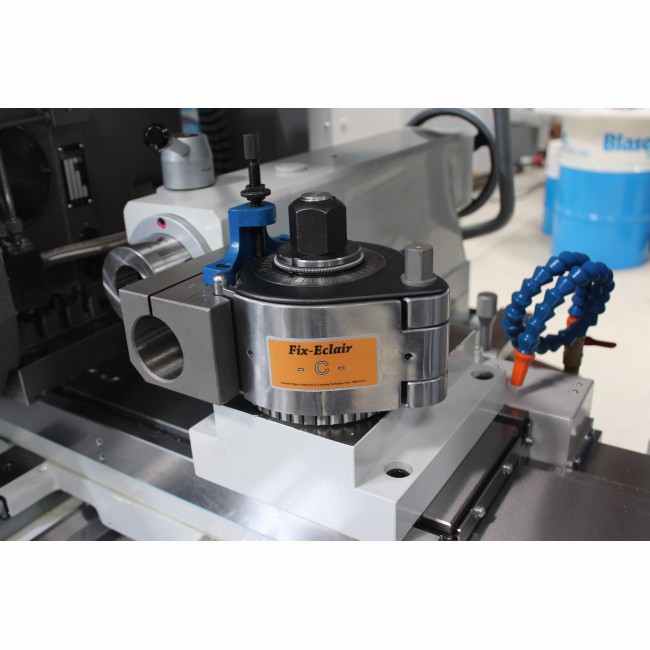

Tourelle à changement rapide QCT-66 avec 6 porte-outils.
Ventilation de l'armoire électrique.
Moteur 11/15 kW pour les tours référence BNC2640 - 2660.
Moteur 15/22 kW pour les tours référence BNC2680 - 26120 - 26160
Transformateur pour les machines équipées avec une CN Fanuc
Eclairage de la zone de travail

Equipements optionnels:

C.N. Fanuc avec affichage LCD 10.4" au lieu de 8,4'' avec manual guide
Alésage de broche 106 mm ou 153mm
Moteur de broche 15/22 kW
Axe C + tourelle motorisée SAUTER 8 ou 12 postes en VDI40
Axe C + Y
Mandrin manuel 3 mors
Mandrin hydraulique 3-mors
Fourreau de contrepointe hydraulique
Remorquage de la contrepointe
Tourelle automatique a chaise ou en attachement VDI
Porte-outils tournants:
Lunette fixe ou a suivre
Convoyeur à copeaux (sans bac à copeaux)

Manivelle électronique déportée (MPG)
Pompe d'arrosage haute pression 5 bars (60Hz)
Arrosage centre outils 20 bars
Déshuileur
Climatisation de l'air pour l'armoire électrique

Caractéristiques techniques

	BNC-2640	BNC-2660	BNC-2680	BNC-26120	BNC-26160
CAPACITES (.)	.
Passage dans le rompu (mm)	890	890	890	890	890
Passage au-dessus du banc (mm)	650	650	650	650	650
Passage au-dessus de la coulisse (mm)	410	410	410	410	410
Longueur maxi. des pièces (mm)	1000	1500	2000	3000	4000
Passage de broche avec mandrin hydr. (mm)	69	69	69	69	69
Passage de broche avec mandrin manuel (mm)	82	82	82	82	82
Poids maximum des pièces (Kgs)	2000	2000	2000	2000	2000
COURSES (.)	.
Axe X (mm)	345	345	345	345	345
Axe Y (mm)	+/- 40	+/- 40	+/- 40	+/- 40	+/- 40
Axe Z (mm)	1150	1650	2150	3150	4150
BROCHE (.)	.
Vitesse de broche (Trs/min)	80-3500	80-3500	80-3500	80-3500	80-3500
Diamètre du mandrin (mm)	250 / 315	250 / 315	250 / 315	250 / 315	250 / 315
Nez de broche (mm)	A1-8	A1-8	A1-8	A1-8	A1-8
Diamètre de broche (mm)	82	82	82	82	82
Puissance moteur Fagor (Kw)	15 / 22	15 / 22	15 / 22	15 / 22	15 / 22
Puissance moteur Fanuc (Kw)	11 / 15	11 / 15	11 / 15	11 / 15	11 / 15
Puissance moteur Siemens (Kw)	12 / 15	12 / 15	12 / 15	12 / 15	12 / 15
Transmission (.)	Courroie	Courroie	Courroie	Courroie	Courroie
TOURELLE PORTE-OUTILS (STD) (.)	.
Type de tourelle (.)	QCT-66	QCT-66	QCT-66	QCT-66	QCT-66
Avance manuelle (m/min)	3	3	3	3	3
Avance rapide axe X (m/min)	15	15	15	15	15
Avance rapide axe Y (m/min)	10	10	10	10	10
Avance rapide axe Z (m/min)	15	15	15	15	15
Distance axe X (mm)	215	215	215	215	215
Type de guidage axe Y (.)	.
Distance axe Y (mm)	220	220	220	220	220
Distance axe Z (mm)	405	405	405	405	405
Précision de positionnement (mm)	+/- 0,005	+/- 0,005	+/- 0,005	+/- 0,005	+/- 0,005
Répétabilité (mm)	+/- 0,005	+/- 0,005	+/- 0,005	+/- 0,005	+/- 0,005
ALIMENTATION MOTEUR (.)	.
Puissance axe X (Nm)	11	11	11	11	11
Puissance axe Y (Nm)	3	3	3	3	3
Puissance axe Z (Nm)	18	18	18	18	18
TRANSMISSION AXES (.)	.
Diamètre de vis à bille axe X (mm)	32	32	32	32	32

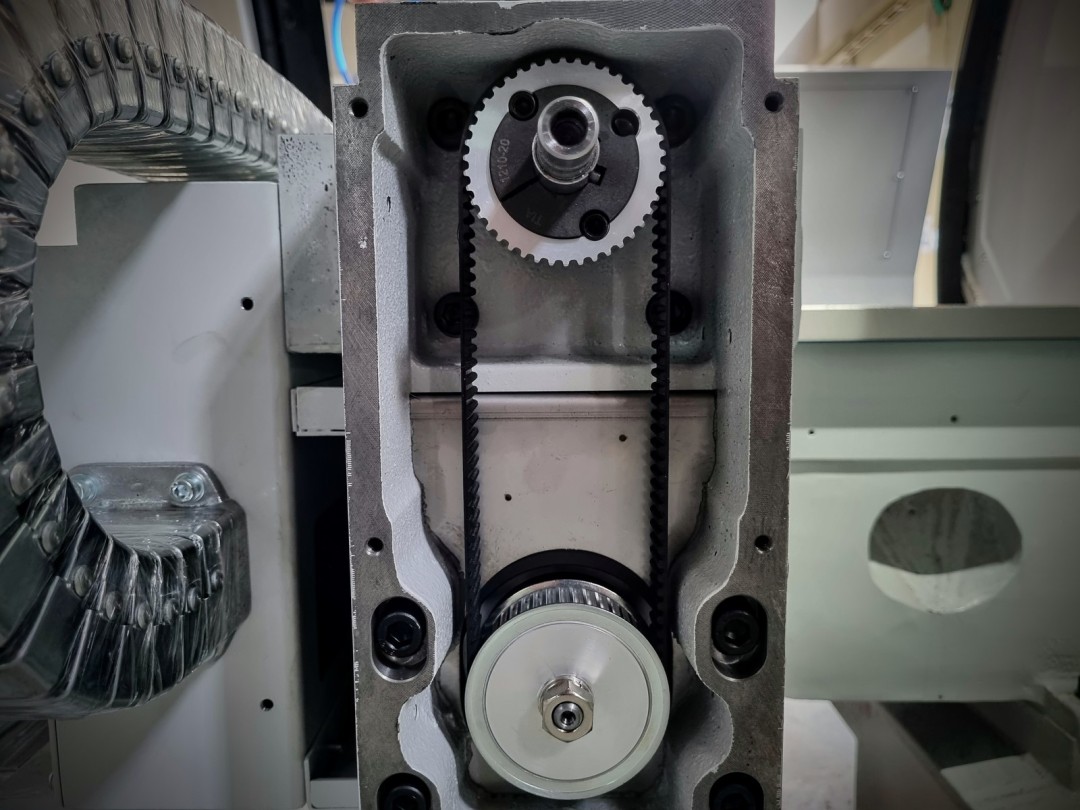

Transmission axe X (.)	Courroie	Courroie	Courroie	Courroie	Courroie
Diamètre de vis à bille axe Y (mm)	32	32	32	32	32
Transmission axe Y (.)	Courroie	Courroie	Courroie	Courroie	Courroie
Diamètre de vis à bille axe Z (mm)	32	32	32	32	32
Transmission axe Z (.)	Direct	Direct	Direct	Direct	Direct
CONTREPOINTE (.)	.
Mouvement (.)	Manuel	Manuel	Manuel	Manuel	Manuel
Mouvement du fourreau (.)	Manuel	Manuel	Manuel	Manuel	Manuel
Passage du fourreau (mm)	150	150	150	150	150
Diamètre du fourreau (mm)	80	80	80	80	80
Cône morse du fourreau (Cm)	5	5	5	5	5
LUBRIFICATION (.)	.
Moteur de pompe (W)	450(50Hz) / 560(60Hz)	450(50Hz) / 560(60Hz)	450(50Hz) / 560(60Hz)	450(50Hz) / 560(60Hz)	450(50Hz) / 560(60Hz)
Débit de pompe maximum (L/min)	58(50Hz) / 66(60Hz)	58(50Hz) / 66(60Hz)	58(50Hz) / 66(60Hz)	58(50Hz) / 66(60Hz)	58(50Hz) / 66(60Hz)
Pression de pompe maximum (Kg/cm²)	10	10	10	10	10
Poids (Kgs)	4150	4650	5150	6450	7800
DIMENSIONS (.)	.
Longueur sans convoyeur (mm)	3190	3690	4190	5190	6190
Longueur avec convoyeur (mm)	4337	4837	5337	6337	7337
Largeur (mm)	2245	2245	2245	2245	2245
Hauteur (mm)	2050	2050	2050	2050	2050
CONSOMMATION TOTALE DE PUISSANCE (.)	.
Fagor (KVA)	35	35	35	35	35
Fanuc (KVA)	35	35	35	35	35
TOURELLE PORTE-OUTILS (OPT.) (.)	.
Taille des carrés des porte-outils (mm)	20x20 (VDI30) / 25x25 (VD)I	20x20 (VDI30) / 25x25 (VDI40)	20x20 (VDI30) / 25x25 (VDI40)	20x20 (VDI30) / 25x25 (VDI40)	20x20 (VDI30) / 25x25 (VDI40)
Temps de positionnement (Baruffaldi) (sec.)	0.34-0.52	0.34-0.52	0.34-0.52	0.34-0.52	0.34-0.52
Taille du disque de tourelle (mm)	322	322	322	322	322
Vitesse de rotation outil-tournant (trs/min)	4000	4000	4000	4000	4000
Puissance moteur outil-tournant: (.)	.
Siemens (KVA)	20	20	20	20	20
