MICROCUT - BNC 16

Désignation : BNC 16

Référence DMO :

Marque : MICROCUT

Neuf

Sur commande



   Fiche technique MICROCUT - BNC 16


Renseignements MICROCUT - BNC 16

DESCRIPTIF

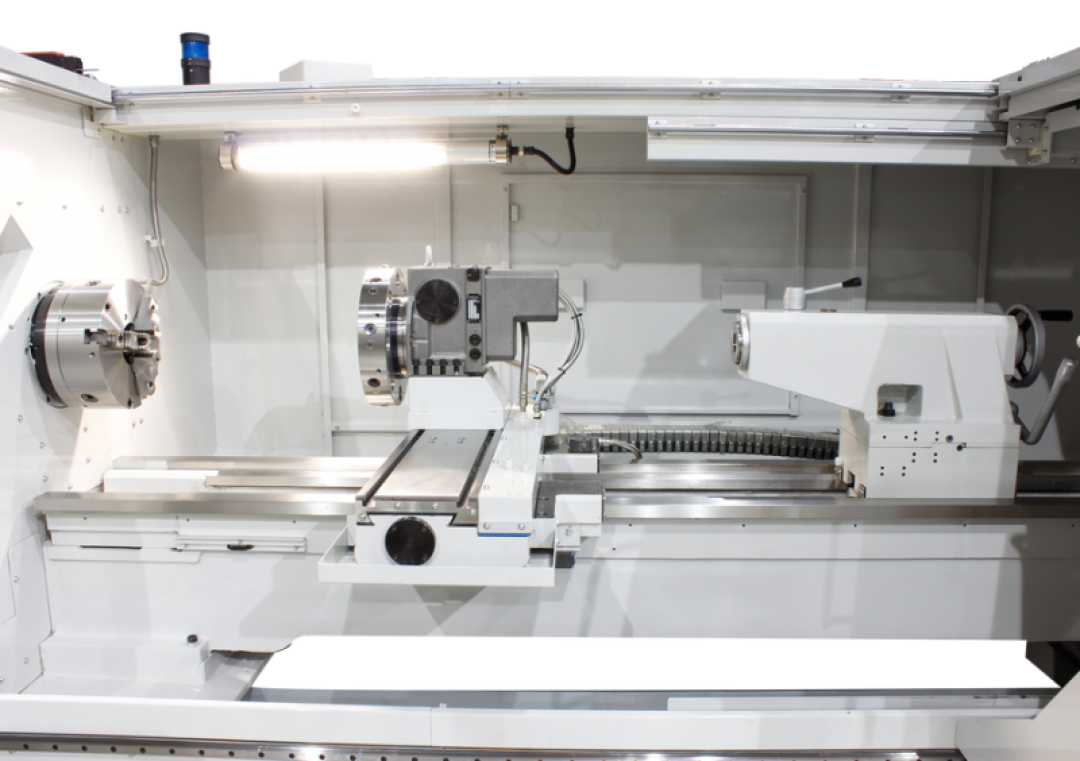

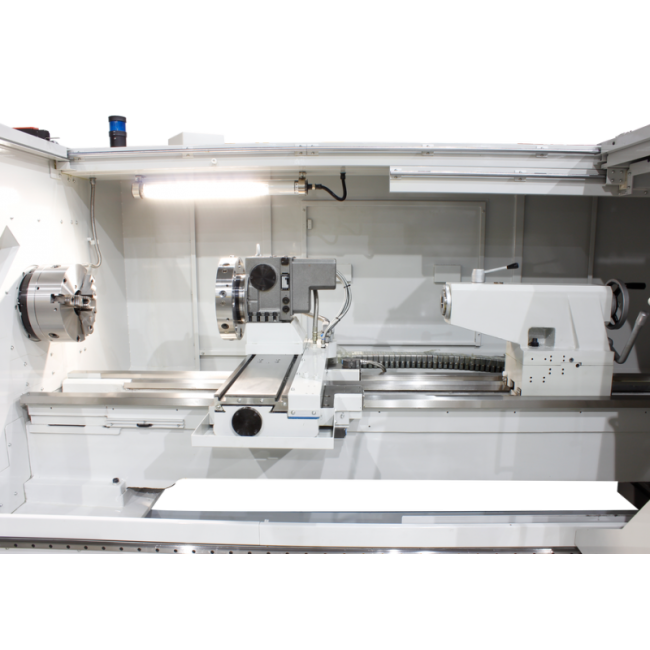

Les tours à commande numérique MICROCUT de la série BNC 1600 sont des machines modernes et de haute précision à banc plat.

La conception du moteur, sophistiqué et compact, et un équipement standard complet, pouvant être élargi grâce à des options supplémentaires,
répondent à toutes les exigences d'une machine moderne et performante de dernière génération pour la production exigeante.

Ce tour, pouvant être équipé d'une C.N. FAGOR ou FANUC, combine les avantages d'un tour traditionnel et à commande numérique et possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces. Idéal pour la production de petites, moyennes séries et de pièces unitaires.

Caractéristiques de la machine:

  • Tour C.N. à banc plat avec CNC FAGOR 8055iFL ou FANUC OiTD. Programmation conversationnelle ou ISO.
  • Bâti de machine solide constitué de multiples coulées de fonte meehanite pour un minimum de
    vibrations et une rigidité maximale.
  • Machine à double guidage carré pour des capacités de coupe élevées et des vitesses rapides.
  • Les vis à billes, stables, ayant une faible hauteur et un diamètre de 25 mm dans l'axe X et 40 mm dans l'axe Z offrent de forts mouvements.
  • Passage au-dessus du banc de 425 mm.
  • Gestion des copeaux optimisée pour une évacuation facilitée (bac ou convoyeur).
  • Toutes les vis à billes dans les axes X et Y sont trempées et rectifiées dans des paliers de haute précision
    montés pour un positionnement précis.
  • Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans «stick-slip».
  • Toutes les pistes de guidage sont trempés par induction (50-52 HRC).
  • Broche de vitesses en continu allant jusqu'à 4500 Trs/min munie de 2 étages de pignons de commutation automatique pour un fort
    couple dans toute la gamme de vitesse.
  • Double broche supportée par des roulements à rouleaux coniques de haute précision et une lubrification permanente
    à l'avant et à l'arrière.
  • La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution.
  • Le design optimisé garantit un bruit de poupée fixe minimal même à des vitesses élevées.

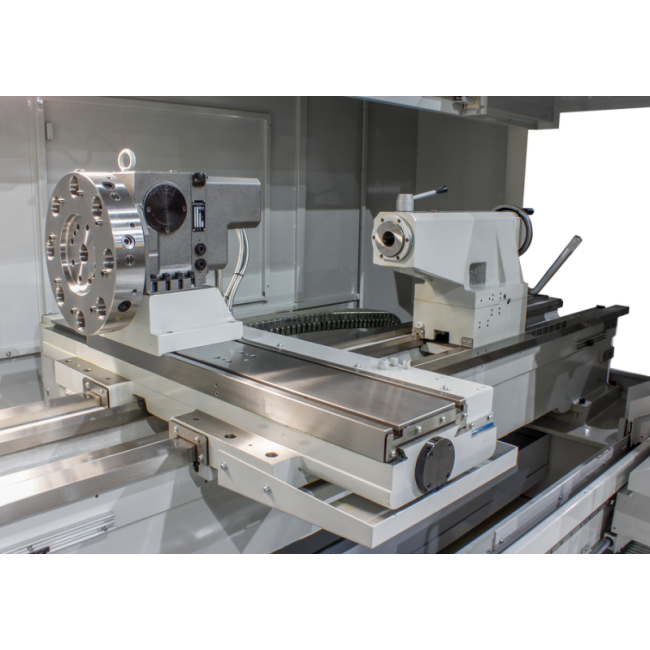

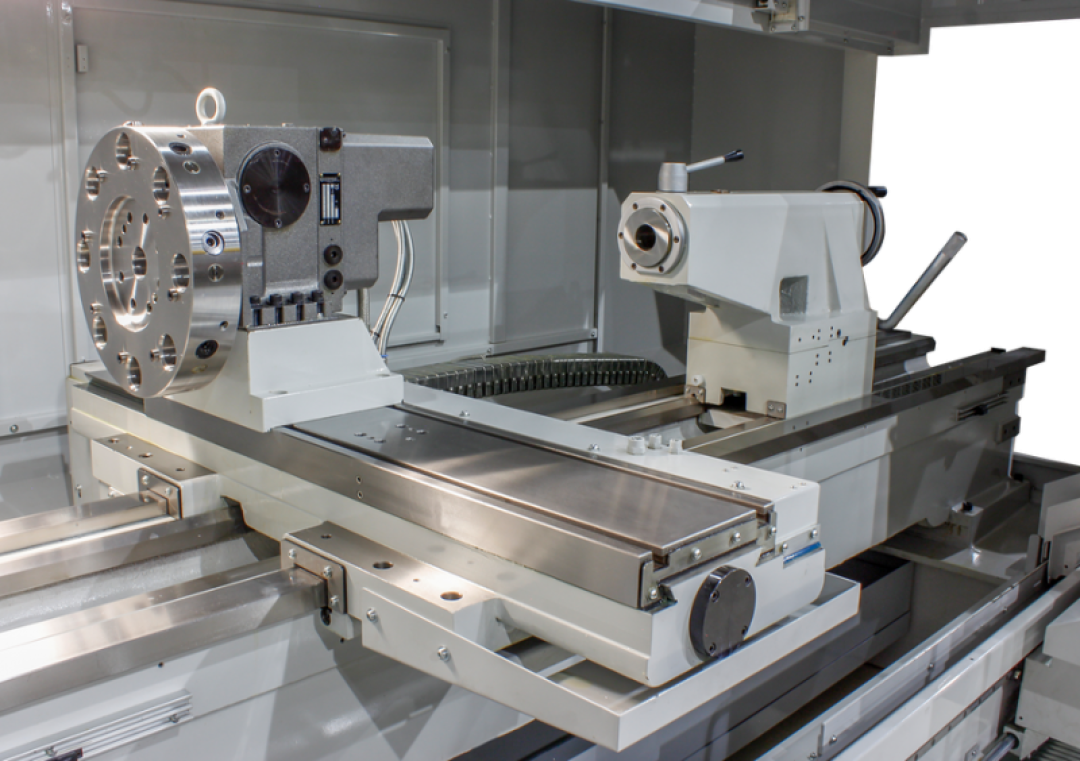

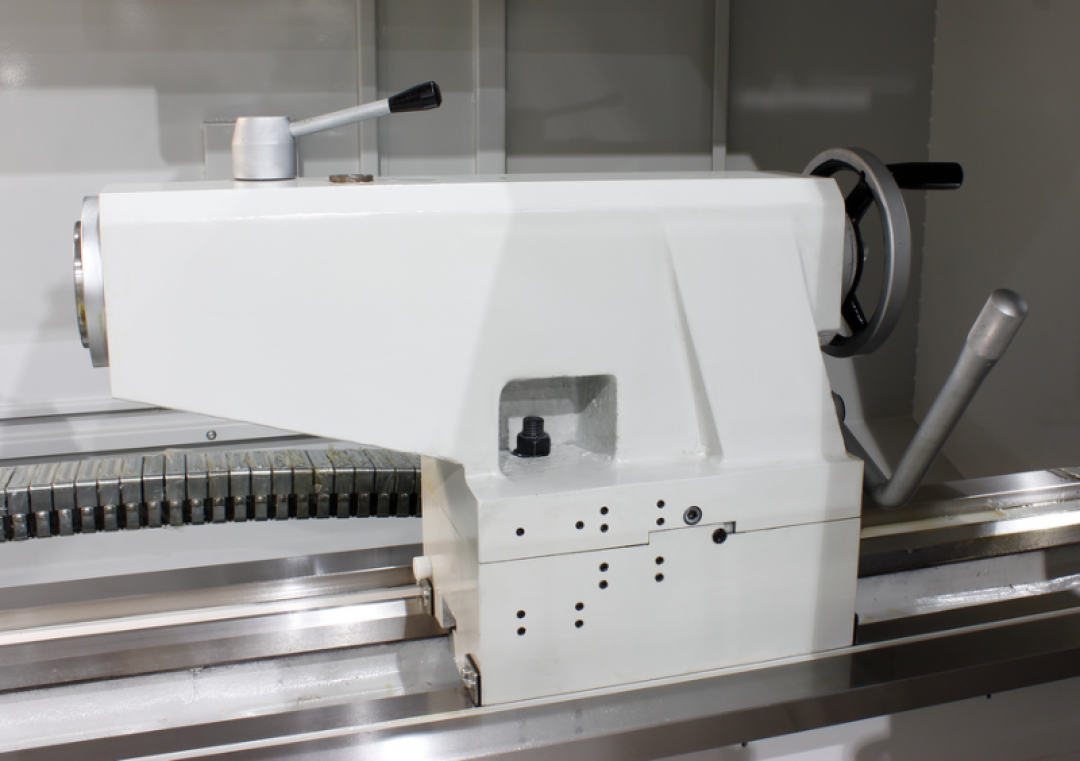

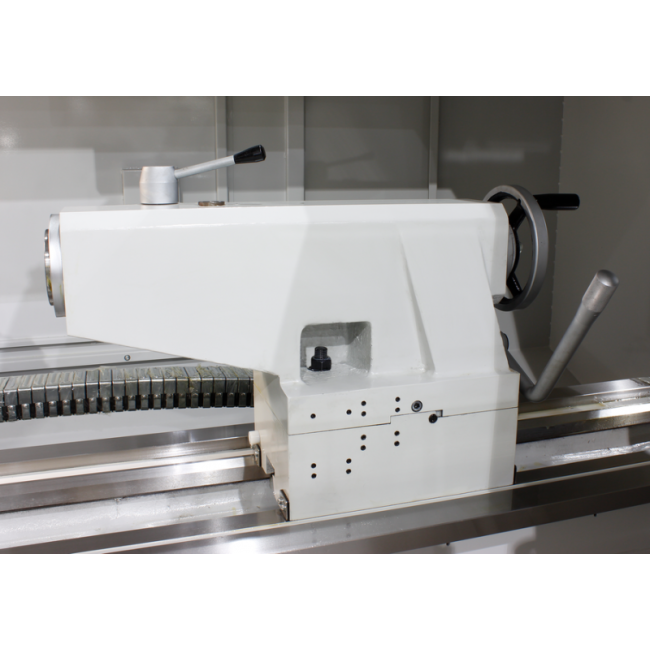

  • Machine de grande dimension avec une contre-pointe CM4 ayant une course de 150 mm.
  • Déplacement de la poupée mobile sur chariot facilité par un serrage rapide.

Equipements standards:

  • Commande numérique au choix:

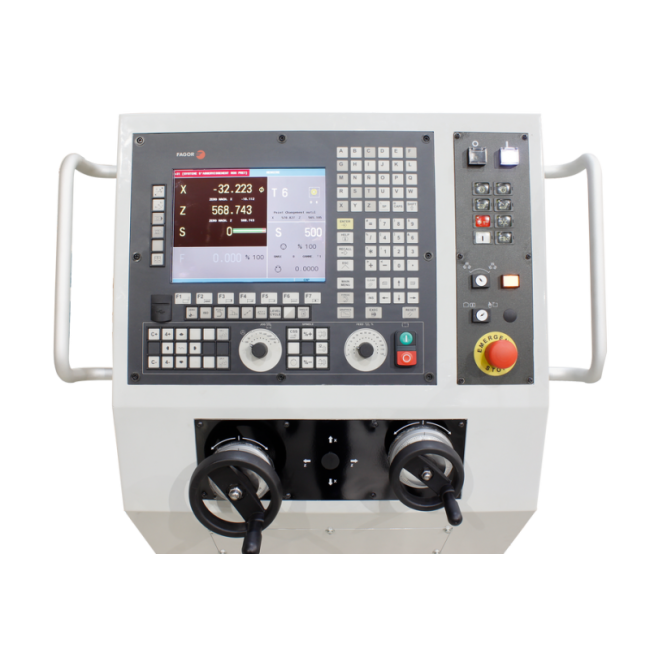

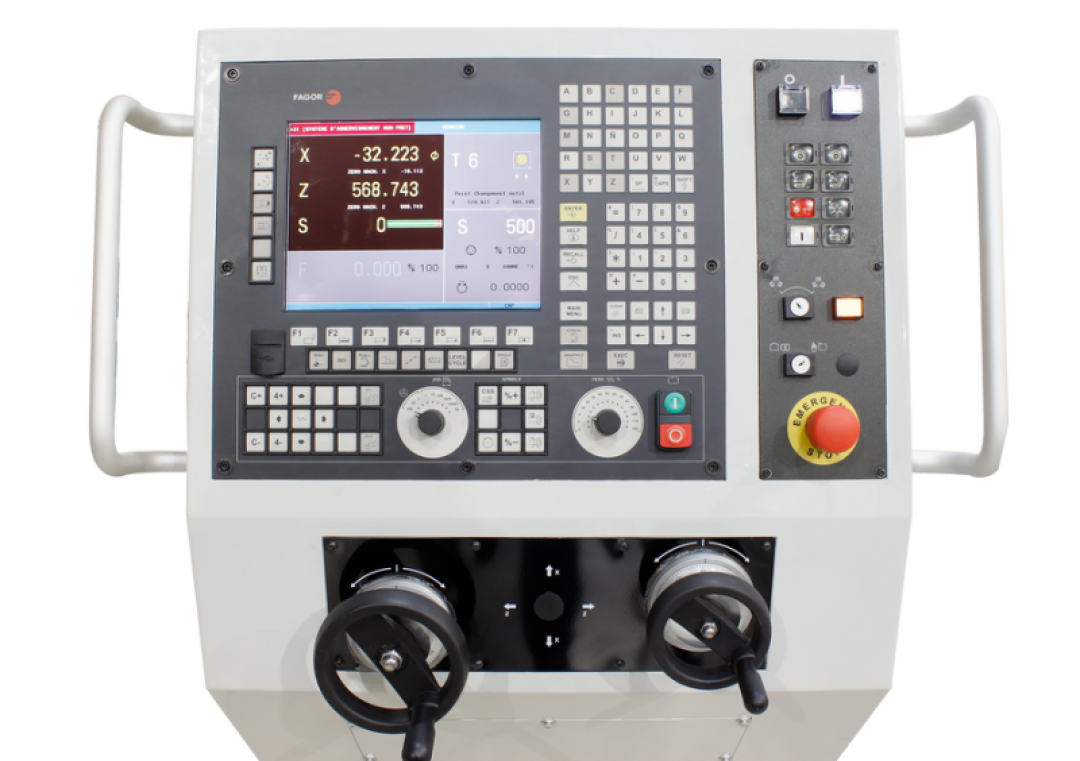

  1. C.N. Fagor 8055iFL avec écran 10,4"
  2. C.N. Fanuc OiTD avec écran 8,4" + transformateur
  • Carénage frontal
  • Contrepointe manuelle
  • Pompe d'arrosage
  • Lubrification automatique
  • Tourelle à changement rapide QCT-55 avec 6 porte-outils
  • Ventilation de l'armoire électrique
  • Moteur 7,5/11 kW.
  • Module de sécurité
  • EMC
  • Eclairage
  • Transformateur pour Fanuc sauf voltage 220V

Equipements optionnels:

  • Options Fagor : module entrée/sortie supplémentaire
      - 1 module pour MPG + joystick, conditionneur air, CP programmable, porte auto, récupérateur pièce, alimentateur barre, palpeur outil, détecteur coupure, axe C
      - 2 modules pour double tourelle, MPG Fagor, lunette fixe hydraulique, code M
  • Carte supplémentaire CF Card 2G
  • C.N. Fanuc avec affichage LCD 10.4" au lieu de 8,4'' avec manual guide i
  • Transformateur pour contrôleur Fagor sauf voltage 400V
  • Moteur de broche 11/15 kW au lieu de 7,5/11 kW en Fagor
  • Mandrin manuel 3-mors Pinto SGS, 160mm, capacité 42mm, 4500tr/mn
    (Corps en acier, guide de mors trempés et rectifiés, mors int. + ext. , plaque arrière)
  • Mandrin manuel 3-mors Pinto SGS, 250mm, capacité 76mm, 3500tr/mn
    (Corps en acier, guide de mors trempés et rectifiés, mors int. + ext. , plaque arrière)
  • Semelle et mors doux pour Pinto SGS 160 mm
  • Mors doux pour Pinto SGS 250 mm

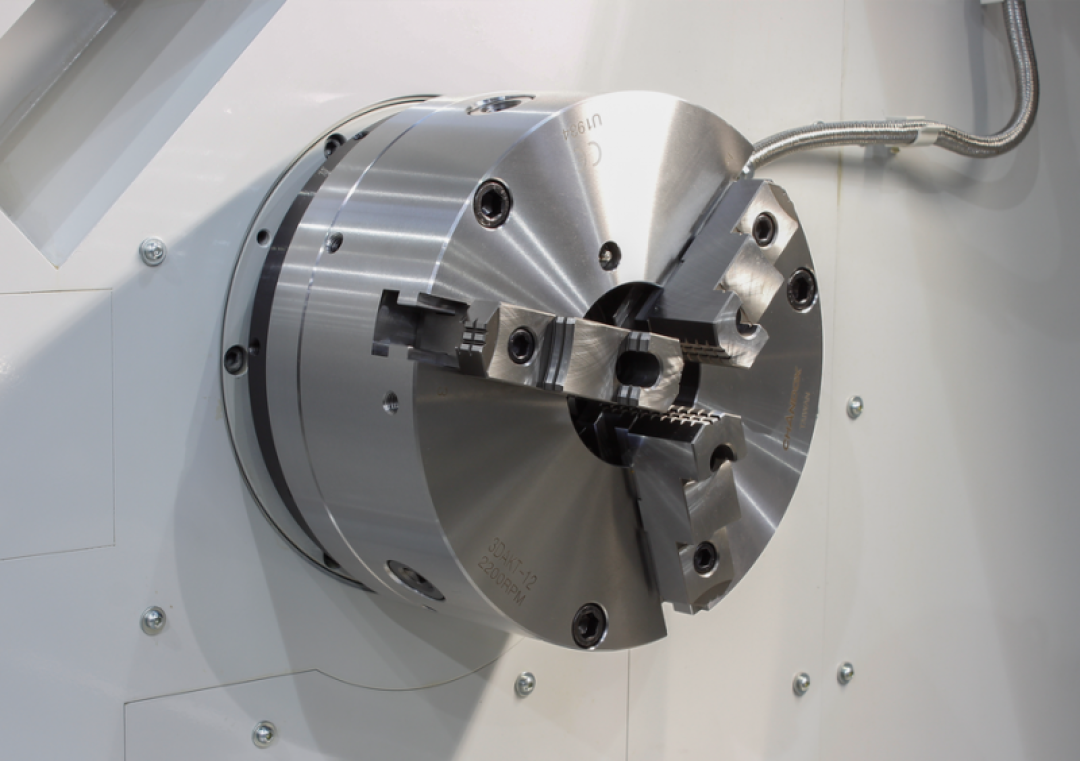

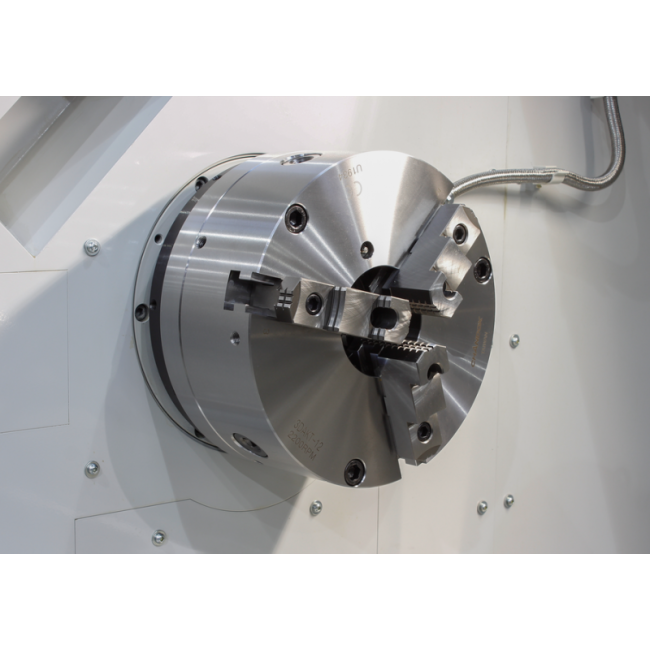

  • Mandrin hydraulique 3-mors (160mm) pack N206A5 (5000RPM)
  • Mandrin hydraulique 3-mors (200mm) pack N208D6 (4900RPM)
  • Mandrin hydraulique 3-mors (250mm) pack N210D6 (4200RPM)
  • Tourelle Baruffaldi 8 outils VDI30 - montée à l'arrière TB-120
  • Tourelle type à chaise 8 postes LS-120
  • Pack de porte-outils pour LS-120 à chaise
  • Lunette fixe 20-200 mm (à galet)
  • Préparation lunette fixe hydraulique
  • Lunette à suivre 20-100mm
  • Système de relevage pneumatique de la contrepointe
  • Fourreau de contrepointe hydraulique
  • Remorquage de la contrepointe
  • Carter côté contrepointe avec capteur d'ouverture
  • Convoyeur à copeaux longueur 1M
  • Convoyeur à copeaux longueur 1,5M
  • Bac à copeaux
  • Joystick
  • Détecteur de fuite de courant
  • Manivelle électronique déportée (MPG)
  • Climatisation de l'armoire électrique
  • Pompe d'arrosage haute pression 5 bars (60Hz)
  • Arrosage centre outils 20 bars
  • Déshuileur
  • Dispositif de levage
  • Commande à distance (sauf TeamViewer) pour machine avec CN Fanuc
  • Fonction Time lock pour machine avec CN Fagor
  • Fonction Time lock pour machine avec CN Fanuc

CARACTERISTIQUES TECHNIQUES

BNC-1640BNC-1660
Passage dans le rompu (mm)660660
Passage au-dessus du banc (mm)425425
Passage au-dessus de la coulisse (mm)190190
Longueur maxi. des pièces (avec tourelle Multifix) (mm)11201620
Passage de broche avec mandrin hydr. (mm)3744
Passage de broche avec mandrin manuel (mm)4651
Poids maximum des pièces (Kgs)10001500
Axe X (mm)260260
Axe Z (mm)11801680
Vitesse de broche (Trs/min)100-5000100-5000
Diamètre du mandrin (mm)160160
Nez de broche (mm)A2-5A2-5
Diamètre de broche (mm)4646
Puissance moteur Fagor (Kw)7.5 / 117.5 / 11
Transmission (.)CourroieCourroie
Type de tourelle (.)QCT-55QCT-55
Avance manuelle (m/min)33
Avance rapide axe X (m/min)1515
Avance rapide axe Z (m/min)1515
Type de guidage axe X (.)Guidage à queue d'arronde
Type de guidage axe Z (.)Guidage prismatique
Positionnement (mm)+/- 0,005+/- 0,005
Répétabilité (mm)+/- 0,005+/- 0,005
Puissance axe X (Nm)6,36,3
Puissance axe Z (Nm)11,611,6
Diamètre de vis à bille axe X (mm)2525
Transmission axe X (.)CourroieCourroie
Diamètre de vis à bille axe Z (mm)4040
Transmission axe Z (.)DirectDirect
Mouvement (.)ManuelManuel
Mouvement du fourreau (.)Manuel / Hydraulique (option)Manuel / Hydraulique (option)
Passage du fourreau (mm)150150
Diamètre du fourreau (mm)6565
Cône morse du fourreau (Cm)44
Moteur de pompe (W)450(50Hz) / 560(60Hz)450(50Hz) / 560(60Hz)
Débit de pompe maximum (L/min)58(50Hz) / 66(60Hz)58(50Hz) / 66(60Hz)
Pression de pompe maximum (Kg/cm²)1010
Longueur sans convoyeur (mm)30303530
Longueur avec convoyeur (mm)41774677
Largeur (mm)19521952
Hauteur (mm)20222022
Fagor (KVA)2020
Taille des carrés des porte-outils (mm)20x20 (VDI30)20x20 (VDI30)
Diamètre maxi. des pièces (mm)460460
Longueur maxi. des pièces (avec tourelle VDI ou à chaise) (mm)10001500
Taille diamètre des barres d'alésage (mm)32 (VDI30)32 (VDI30)
Poids (Kg)24002850
