MICROCUT - BNC 18

Désignation : BNC 18

Référence DMO :

Marque : MICROCUT

Neuf

Sur commande



   Fiche technique MICROCUT - BNC 18


Renseignements MICROCUT - BNC 18

DESCRIPTIF

Les tours à commande numérique MICROCUT de la série BNC 1800 sont des machines modernes et de haute précision à banc plat.

La conception du moteur, sophistiquée et compacte, et un équipement standard complet, pouvant être élargi grâce à des options supplémentaires, répondent à toutes les exigences d'une machine moderne et performante de dernière génération pour des productions exigeantes.

Ce tour, pouvant être équipé d'une commande numérique FAGOR, SIEMENS ou FANUC, combine les avantages d'un tour traditionnel et à commande numérique.

Il possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces. Idéal pour la production de petites, moyennes séries et de pièces unitaires.

Caractéristiques de la machine :

  • Tour C.N. à banc plat avec CNC FAGOR 8055iFL ou SIEMENS 828D ou FANUC OiTD. Programmation conversationnelle ou ISO.
  • Bâti de machine solide constitué de multiples coulées de fonte meehanite pour un minimum de vibrations et une rigidité maximale.
  • Machine à double guidage carrée pour des capacités de coupe élevées et des vitesses rapides.
  • Les vis à billes, stables, ayant une faible hauteur et un diamètre de 25 mm dans l'axe X et 40 mm dans l'axe Z offrent de forts mouvements.
  • Passage au-dessus du banc de 475 mm.
  • Gestion des copeaux optimisée pour une évacuation facilitée (bac ou convoyeur).
  • Toutes les vis à billes dans les axes X et Y sont trempées, rectifiées dans des paliers de haute précision et montés pour un positionnement précis.
  • Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans «stick-slip».
  • Toutes les pistes de guidage sont trempés par induction (50-52 HRC).
  • Broche de vitesses en continu allant jusqu'à 4500 Trs/min munie de 2 étages de pignons de commutation automatique pour un fort
    couple dans toute la gamme de vitesse.
  • Double broche supportée par des roulements à rouleaux coniques de haute précision et une lubrification permanente
    à l'avant et à l'arrière.
  • La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution.
  • Le design optimisé garantit un bruit de poupée fixe minimal même à des vitesses élevées.
  • Machine de grande dimension avec une contre-pointe CM5 ayant une course de 150 mm.
  • Déplacement de la poupée mobile sur chariot facilité par un serrage rapide.

Equipements standards:

  • Commande numérique au choix:
  1. C.N. Fagor 8055iFL avec écran 10,4"
  2. C.N. Fanuc OiTD avec écran 8,4" + transformateur

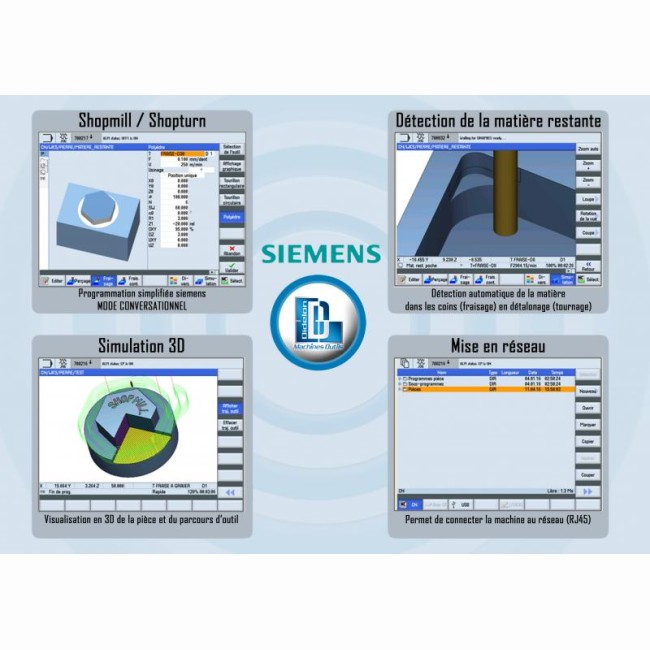

  3. C.N. Siemens 828D avec écran 10,4" + Shopturn + Simulation 3D + Détection matière restante + Option mise en réseau
  • Carénage frontal
  • Contrepointe manuelle
  • Pompe d'arrosage
  • Centrale de graissage automatique
  • Tourelle à changement rapide QCT-66 avec 6 porte-outils
  • Ventilation de l'armoire électrique
  • Moteur 7,5/11 kW.
  • Module de sécurité
  • EMC
  • Eclairage

Equipements optionnels:

  • C.N. Fanuc avec affichage LCD 10.4" au lieu de 8,4'' avec manual guide i
  • Moteur de broche 11/15 kW au lieu de 7,5/11 kW en Fagor
  • Moteur de broche 12Kw en Siemens
  • Axe C+ tourelle motorisée

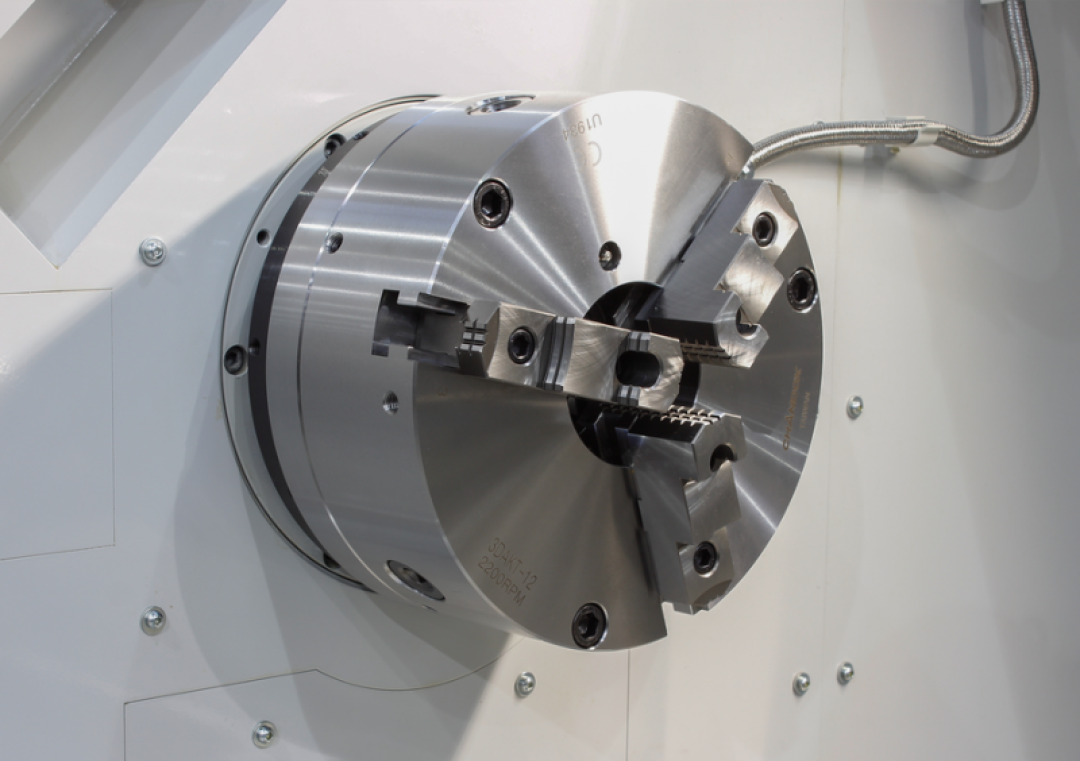

  • Mandrin manuel 3-mors Pinto SGS diametre  200 ou 250mm
  • Mandrin hydraulique 3-mors diametre 160mm, 200 ou 250mm
  • Mandrin hydraulique 3-mors (200mm)
  • Tourelle automatique avec disque a chaise ou VDI
  • Tourelle a plat électrique 4 outils E4-160
  • Lunette fixe 20-200 mm (à galet)
  • Lunette à suivre 20-100mm
  • Système de relevage pneumatique de la contrepointe
  • Fourreau de contrepointe hydraulique
  • Remorquage de la contrepointe
  • Convoyeur à copeaux longueur
  • Joystick
  • Manivelle électronique déportée (MPG)
  • Climatisation de l'armoire électrique
  • Pompe d'arrosage haute pression 5 ou 20 bars
  • Déshuileur

CARACTERISTIQUES TECHNIQUES

BNC-1840BNC-1860
Passage dans le rompu (mm)710710
Passage au-dessus du banc (mm)475475
Passage au-dessus de la coulisse (mm)240240
Longueur maxi. des pièces (avec tourelle Multifix) (mm)11201620
Passage de broche avec mandrin hydr. (mm)4444
Passage de broche avec mandrin manuel (mm)5151
Poids maximum des pièces (Kgs)15001500
Axe X (mm)260260
Axe Z (mm)11801680
Vitesse de broche (Trs/min)100-4500100-4500
Diamètre du mandrin (mm)200200
Nez de broche (mm)D1-6D1-6
Diamètre de broche (mm)6565
Puissance moteur Fagor (Kw)7.5 / 117.5 / 11
Transmission (.)CourroieCourroie
Type de tourelle (.)QCT-66QCT-66
Avance manuelle (m/min)33
Avance rapide axe X (m/min)1515
Avance rapide axe Z (m/min)1515
Type de guidage axe X (.)Guidage à queue d'arronde
Type de guidage axe Z (.)Guidage prismatique
Positionnement (mm)+/- 0,005+/- 0,005
Répétabilité (mm)+/- 0,005+/- 0,005
Puissance axe X Fagor (Nm)7.37,3
Puissance axe Z Fagor (Nm)11,611,6
Diamètre de vis à bille axe X (mm)2525
Transmission axe X (.)CourroieCourroie
Diamètre de vis à bille axe Z (mm)4040
Transmission axe Z (.)DirectDirect
Mouvement (.)ManuelManuel
Mouvement du fourreau (.)Manuel / Hydraulique (option)Manuel / Hydraulique (option)
Passage du fourreau (mm)150150
Diamètre du fourreau (mm)8080
Cône morse du fourreau (Cm)55
Moteur de pompe (W)450(50Hz) / 560(60Hz)450(50Hz) / 560(60Hz)
Débit de pompe maximum (L/min)58(50Hz) / 66(60Hz)58(50Hz) / 66(60Hz)
Pression de pompe maximum (Kg/cm²)1010
Longueur sans convoyeur (mm)30303530
Longueur avec convoyeur (mm)41774677
Largeur (mm)19521952
Hauteur (mm)20222022
Fagor (KVA)2020
Taille des carrés des porte-outils (mm)25x25 (VDI40)25x25 (VDI40)
Diamètre maxi. des pièces (mm)460460
Longueur maxi. des pièces (avec tourelle VDI ou à chaise) (mm)10001500
Taille diamètre des barres d'alésage (mm)40 (VDI40)40 (VDI40)
Puissance moteur Fanuc (Kw)11 / 1511 / 15
Puissance moteur Siemens (Kw)11 / 1511 / 15
Puissance axe X Fanuc (Nm)1111
Puissance axe X Siemens (Nm)66
Puissance axe Z Fanuc (Nm)2020
Puissance axe Z Siemens (Nm)1616
Poids (Kg)30003450
Fanuc (KVA)2525
Siemens (KVA)2020
