MICROCUT - BNC 1840 - 10457

Désignation : BNC 1840

Référence DMO : 10457

Marque : MICROCUT

Neuf

En stock



Brochure MICROCUT - BNC 1840 - 10457    Fiche technique MICROCUT - BNC 1840 - 10457


Renseignements MICROCUT - BNC 1840 - 10457

DESCRIPTIF

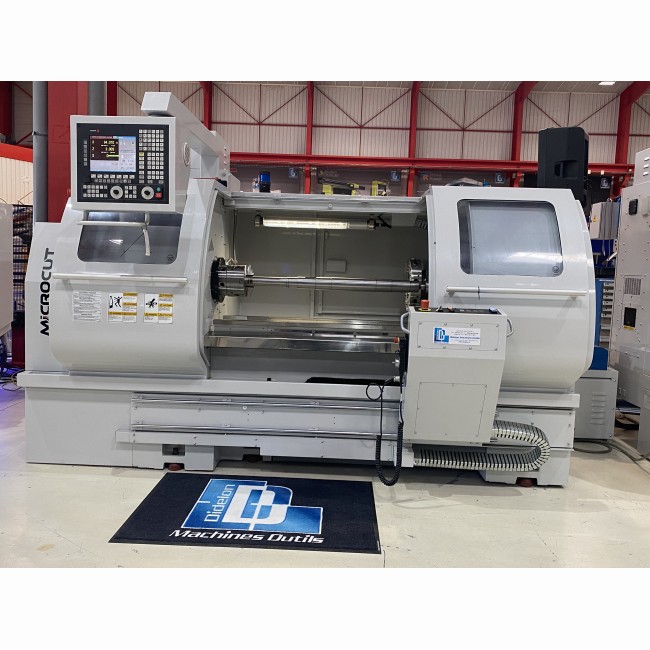

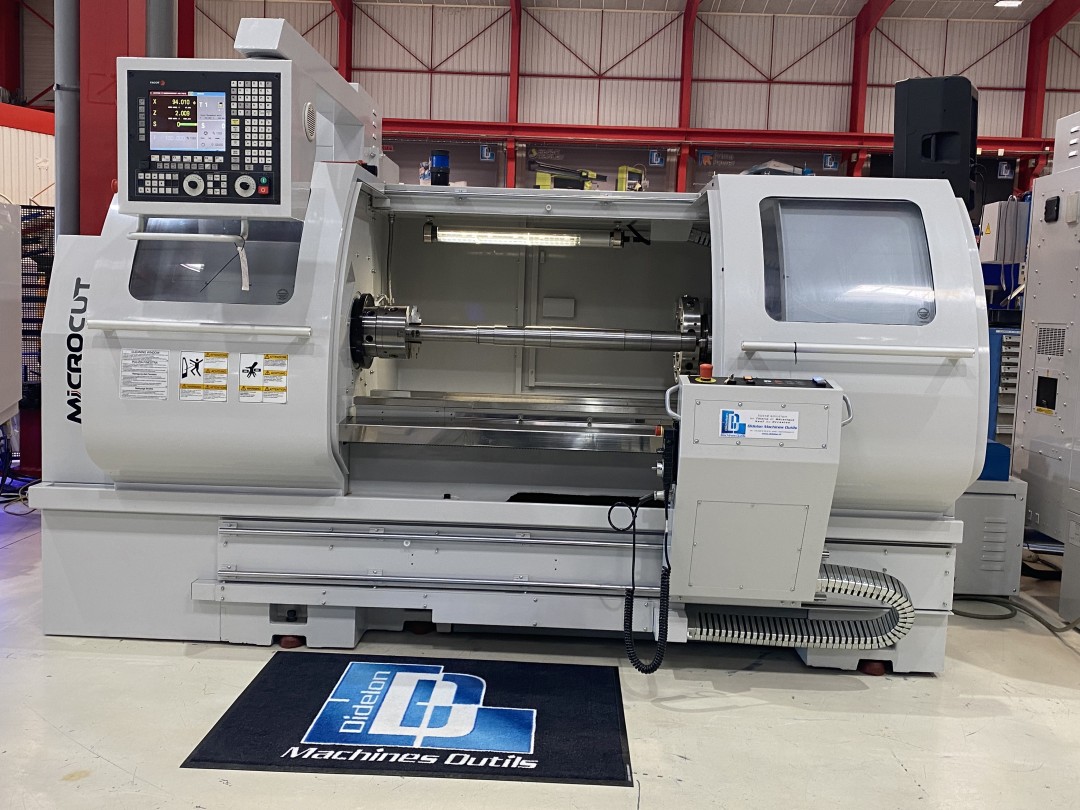

Les tours à commande numérique MICROCUT de la série BNC 1800 sont des machines modernes et de haute précision à banc plat.

La conception du moteur, sophistiqué et compact, et un équipement standard complet, pouvant être élargi grâce à des options supplémentaires, répondent à toutes les exigences d'une machine moderne et performante de dernière génération pour la production exigeante.

Ce tour avec sa commande numérique FAGOR 8055 combine les avantages d'un tour traditionnel et à commande numérique et possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces. Idéal pour la production de petites, moyennes séries et de pièces unitaires.

Caractéristiques de la machine:

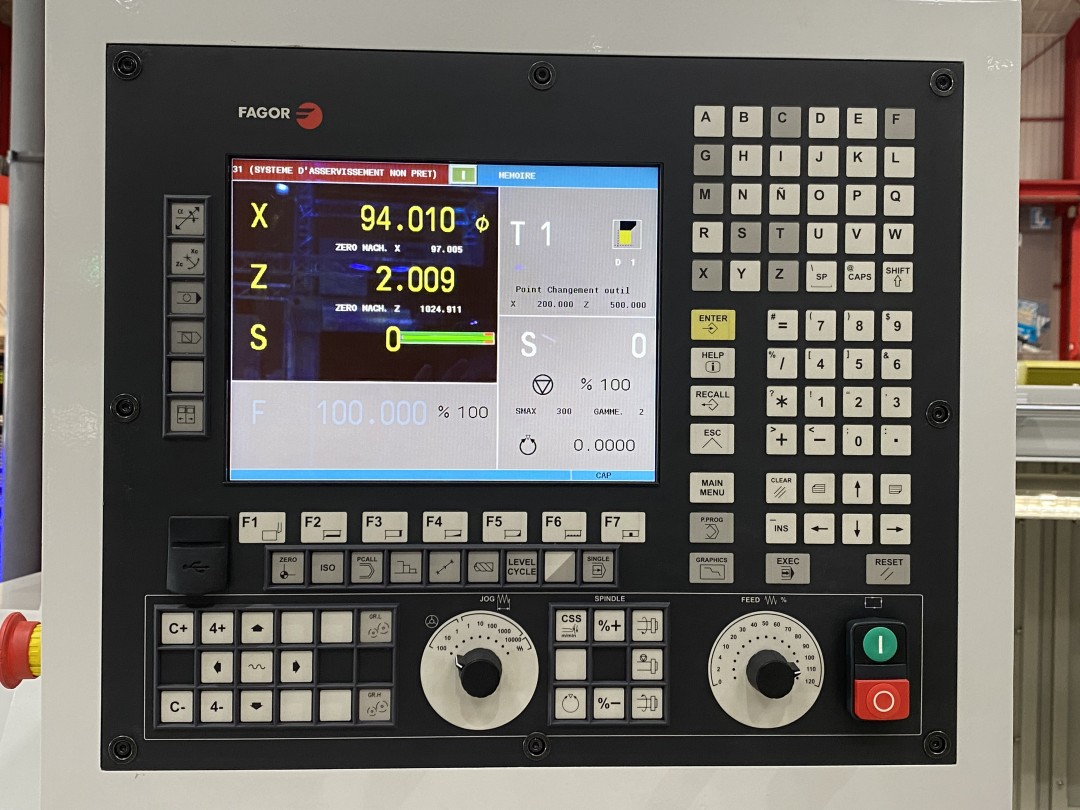

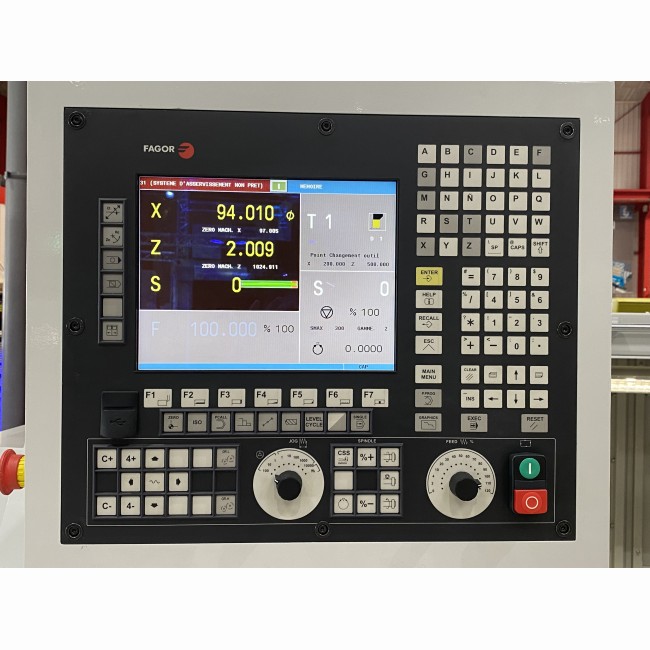

  • Tour C.N. à banc plat avec CNC FAGOR 8055iFL. Programmation conversationnelle ou ISO.
  • Bâti de machine solide constitué de multiples coulées de fonte meehanite pour un minimum de vibrations et une rigidité maximale.
  • Machine à double guidage carré pour des capacités de coupe élevées et des vitesses rapides.Les vis à billes, stables, ayant une faible hauteur et un diamètre de 25 mm dans l'axe X et 40 mm dans l'axe Z offrent de forts mouvements.
  • Passage au-dessus du banc de 475 mm.
  • Gestion des copeaux optimisée pour une évacuation facilitée (tiroir).
  • Toutes les vis à billes dans les axes X et Y sont trempées et rectifiées dans des paliers de haute précision montés pour un positionnement précis.

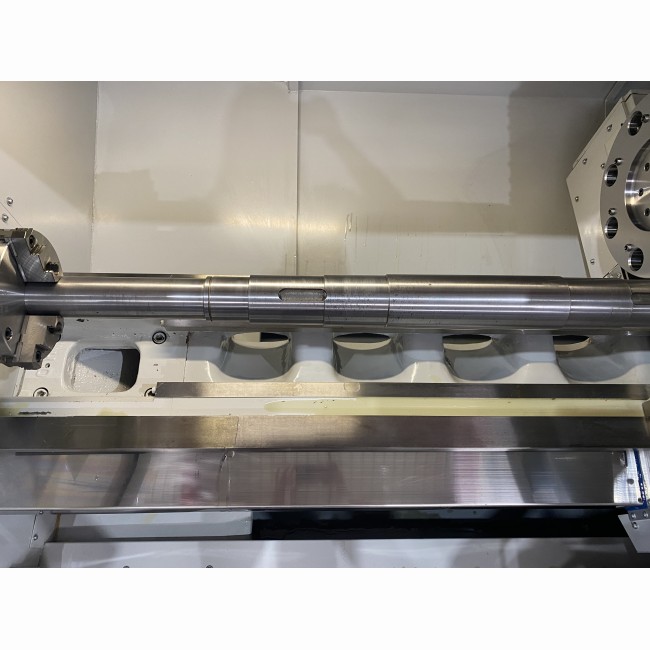

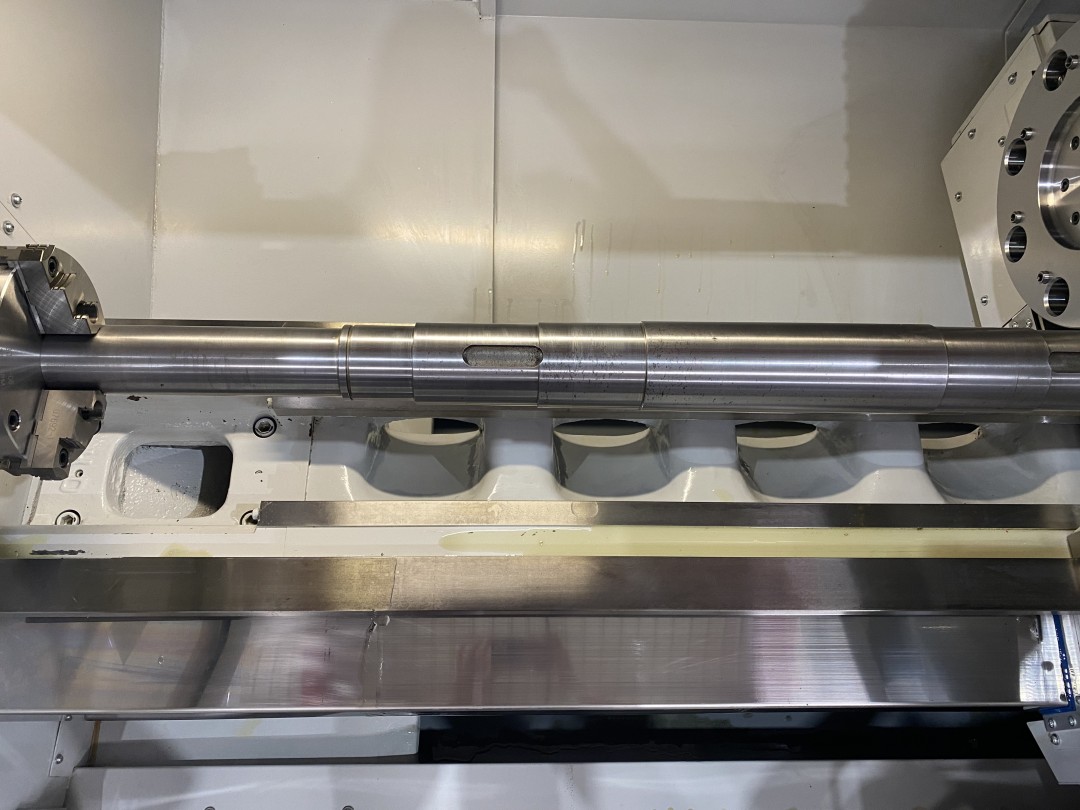

  • Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans «stick-slip».
  • Toutes les pistes de guidage sont trempés par induction (50-52 HRC).
  • Broche de vitesses en continu allant jusqu'à 4500 Trs/min munie de 2 étages de pignons de commutation automatique pour un fort couple dans toute la gamme de vitesse.

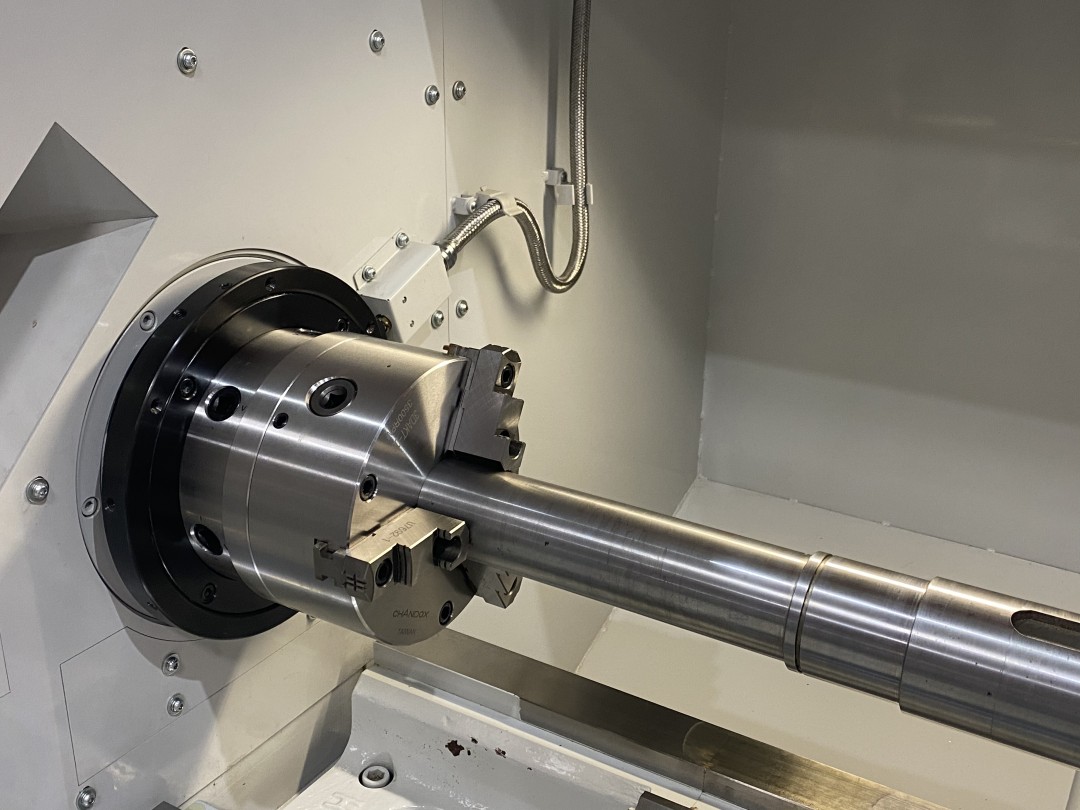

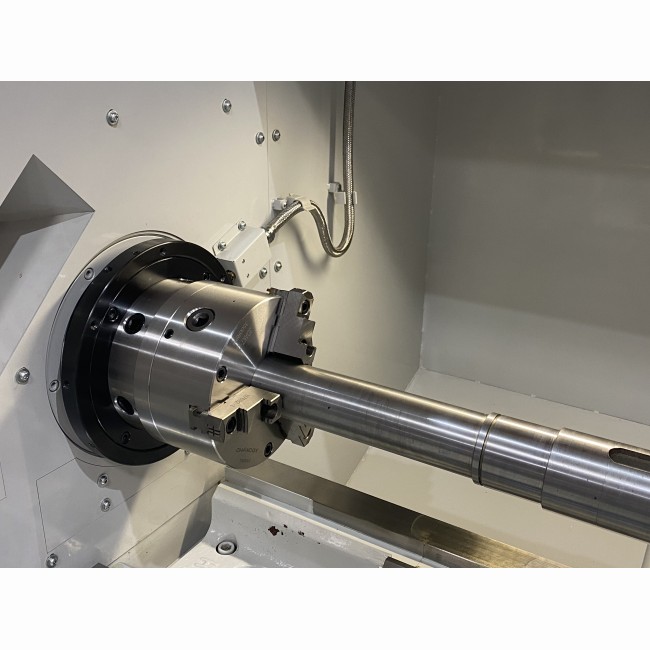

  • Double broche supportée par des roulements à rouleaux coniques de haute précision et une lubrification permanente à l'avant et à l'arrière.
  • La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution.
  • Le design optimisé garantit un bruit de poupée fixe minimal même à des vitesses élevées.

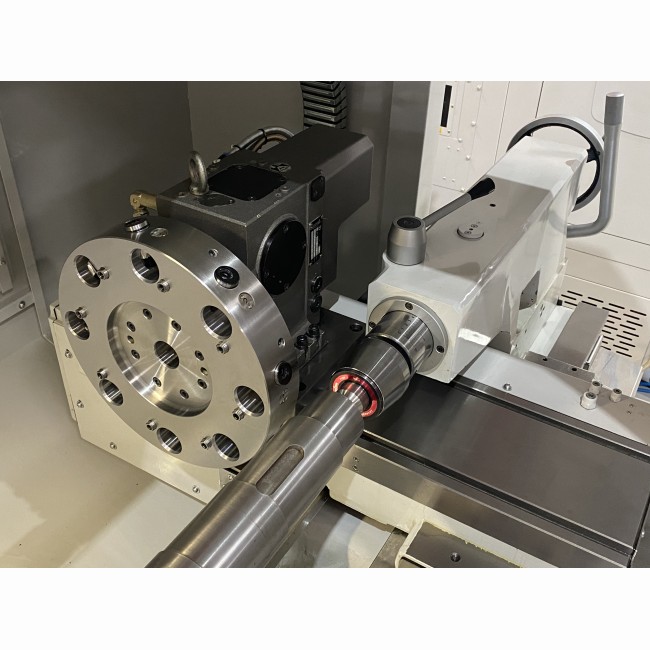

  • Machine de grande dimension avec une contre-pointe CM5 ayant une course de 150 mm.
  • Déplacement de la poupée mobile sur chariot facilité par un serrage rapide.

Caractéristiques techniques

BNC 1840
Commande numériqueFagor 8055
Diamètre usinable dans le rompu (mm)710
Diametre usinable au dessus du banc (mm)475
Diametre usinable au dessus de la coulisse transversale (mm)240
Longueur maxi usinable (mm)1000
Course X (mm)260
Course Z (mm)1180
Vitesse de broche standard (avec alesage broche 82mm) (tr/min)100 à 4500
Puissance moteur de broche (Kw)7.5 / 11
Couple du moteur de broche (Nm)287.6
Nez de brocheD1-6''
Alesage de broche (mm)65
Avances rapides (X/Z) (m/min)15/15
Type de tourelleélectrique
Type de contrepointeManuelle
Diamètre du fourreau de la contre pointe (mm)80
Course du fourreau (mm)150
Cône morse de la contre pointeCM5
Puissance installée (Kva)20
Poids admissible (avec contrepointe) (kg)1500
Précision de positionnement (mm)+ / - 0,005
Répétabilité (mm)+ / - 0,005

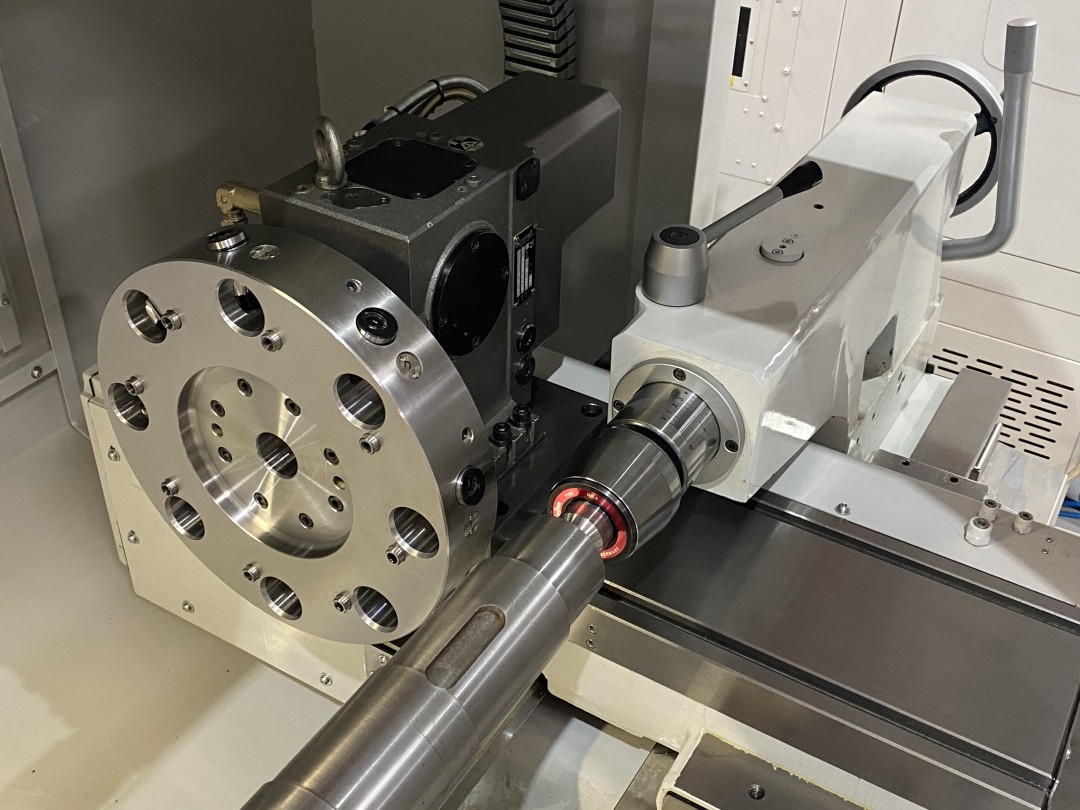

Modèle de tourelleBARRUFALDI TBI 160
Type d'outilsVDI40

Données de la machine

BNC 1840
Encombrement (L x l x H) (mm)3030 x 1952 x 2022
Poids (kg)3000

Equipements

BNC 1840

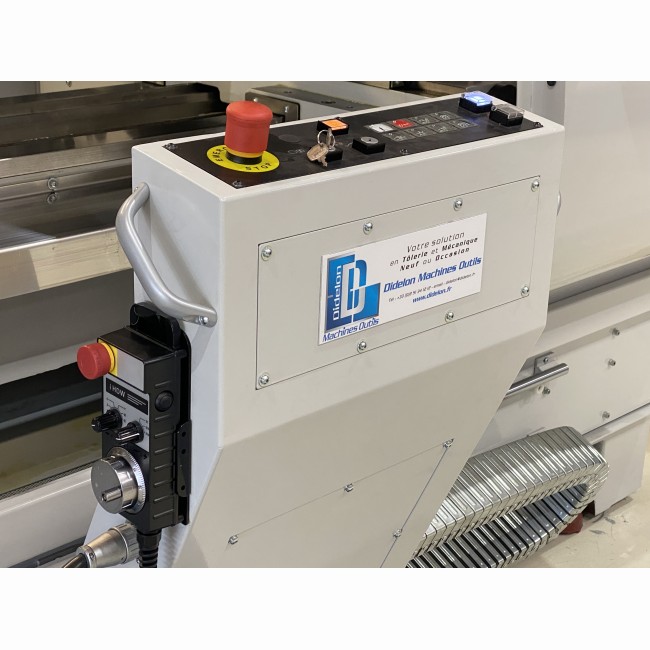

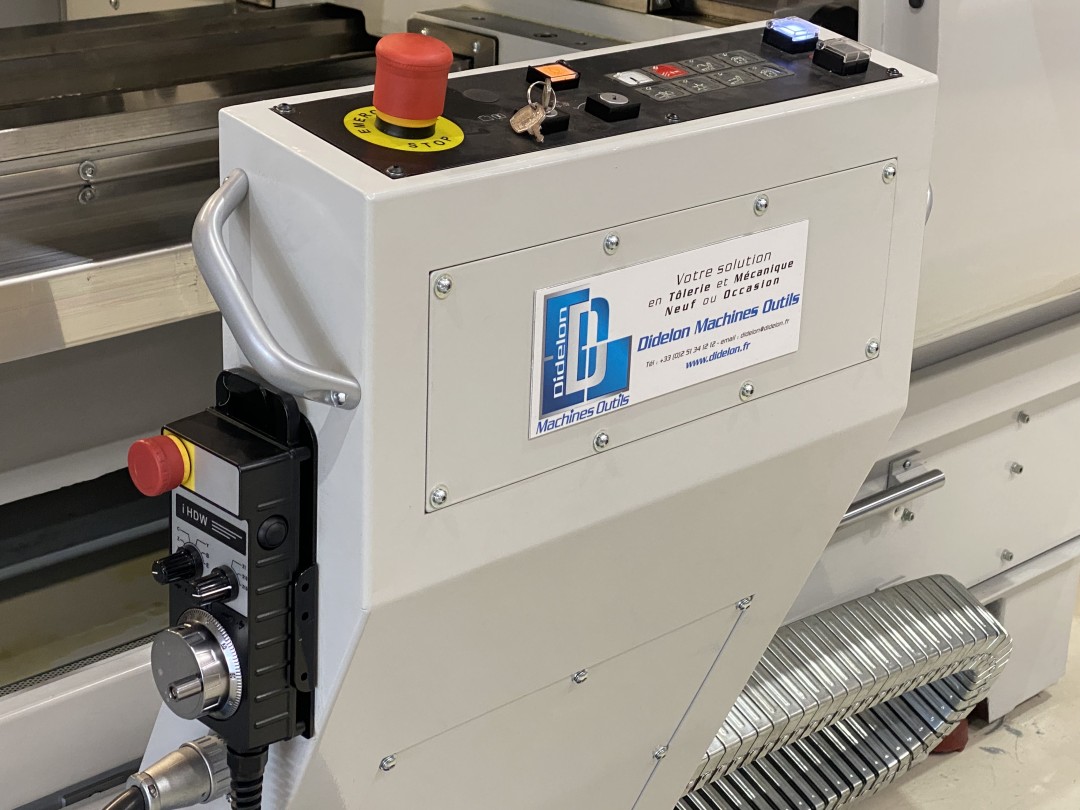

Manivelle électronique déportéeOUI
Vis a bille montée a l'arriereOUI
Ventilation de l'armoire électriqueOUI
