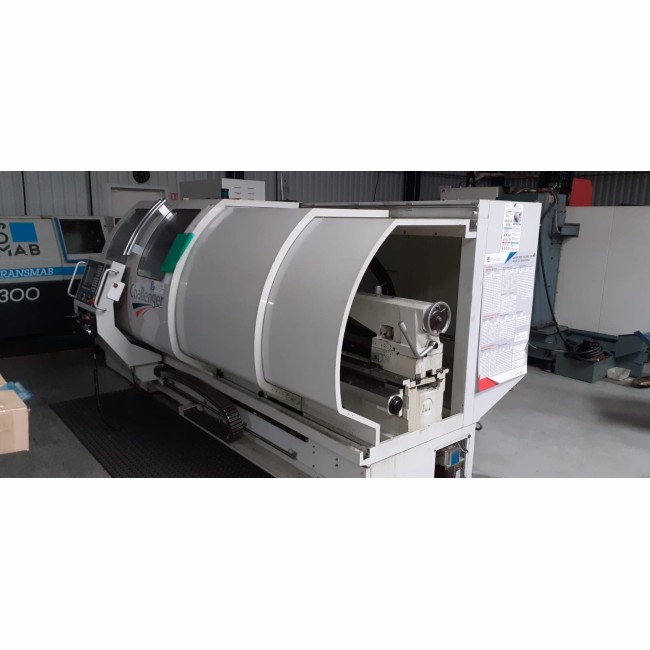

MICROCUT - BNC 2680 - 10199

Désignation : BNC 2680

Référence DMO : 10199

Marque : MICROCUT

Neuf

En stock



Brochure MICROCUT - BNC 2680 - 10199    Fiche technique MICROCUT - BNC 2680 - 10199


Renseignements MICROCUT - BNC 2680 - 10199

DESCRIPTIF

Tour avec commande numérique fagor 8055 TC

Course Z: 2150mm

Course X: 345mm

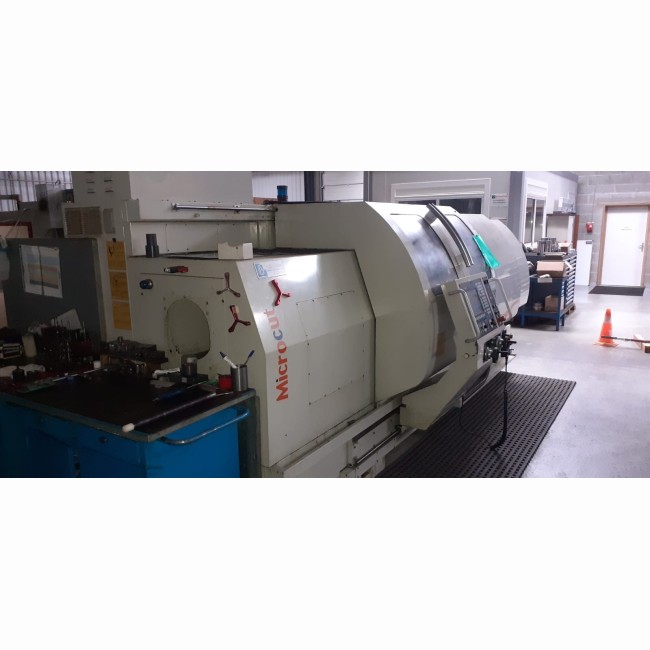

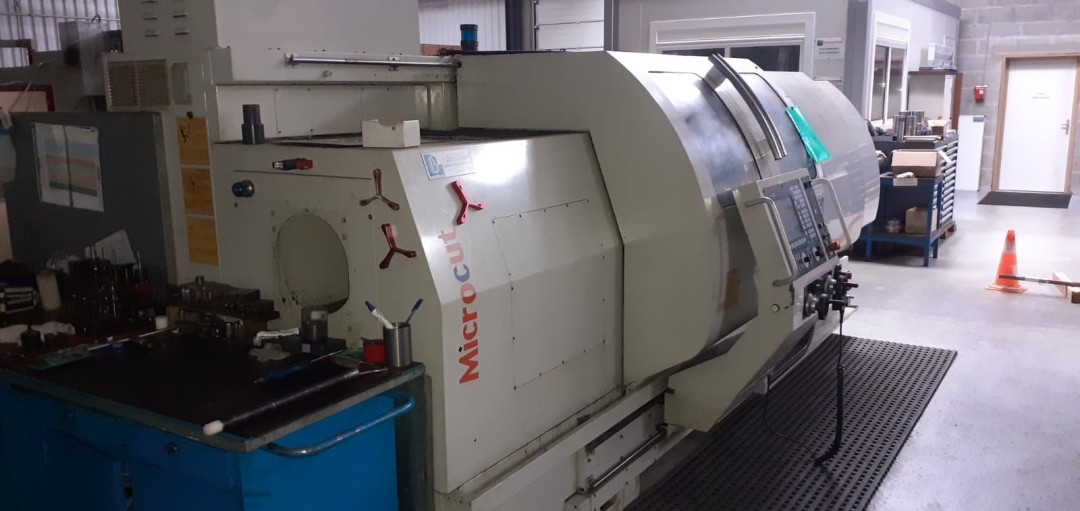

Les tours à commande numérique MICROCUT de la série BNC 2600 sont des machines modernes et de haute précision à banc plat.
Cette série de machine est idéale pour les pièces lourdes jusqu'à 2000 kgs et longues jusqu'a 2000mm

La conception du moteur, sophistiqué et compact, et un équipement standard complet, pouvant être élargi grâce à des options supplémentaires,
répondent à toutes les exigences d'une machine moderne et performante de dernière génération pour la production exigeante.

Ce tour avec une C.N. FAGOR, combine les avantages d'un tour traditionnel et à commande numérique et possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces. Idéal pour la production de petites, moyennes séries et de pièces unitaires.

Caractéristiques de la machine:

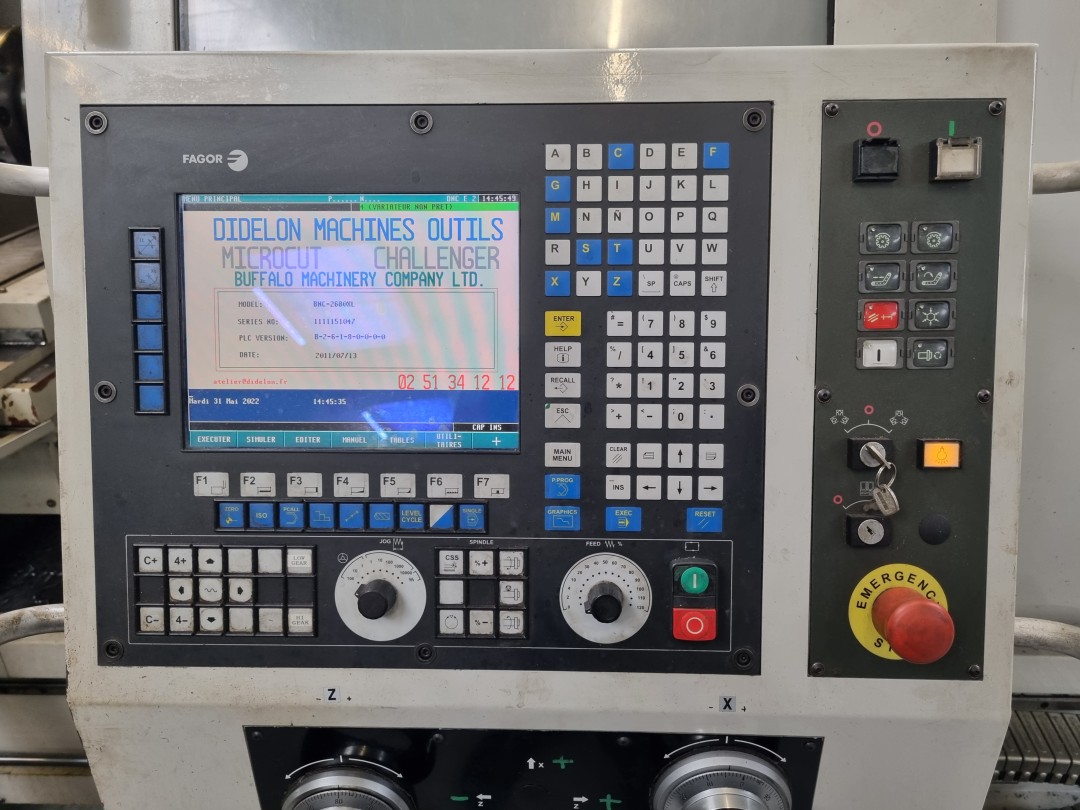

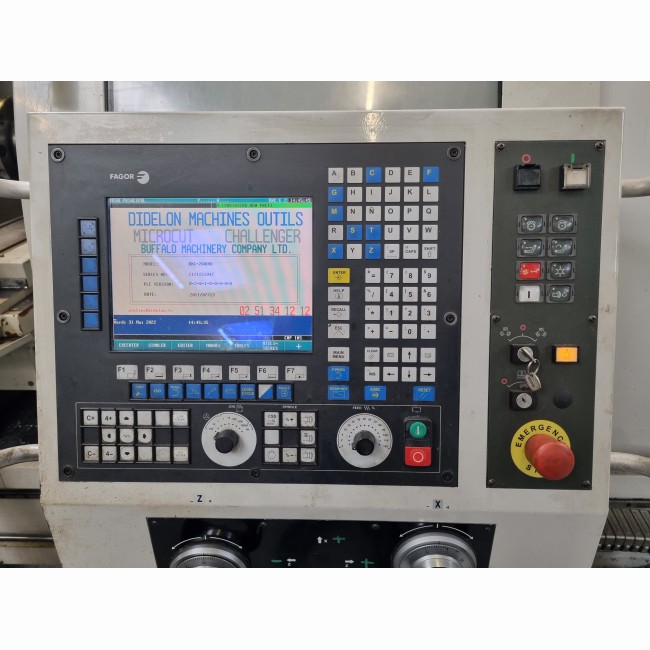

  • Tour C.N. à banc plat avec CNC FAGOR 8055iFL. Programmation conversationnelle ou ISO.
  • Bâti de machine solide constitué de multiples coulées de fonte meehanite pour un minimum de vibrations et une rigidité maximale.

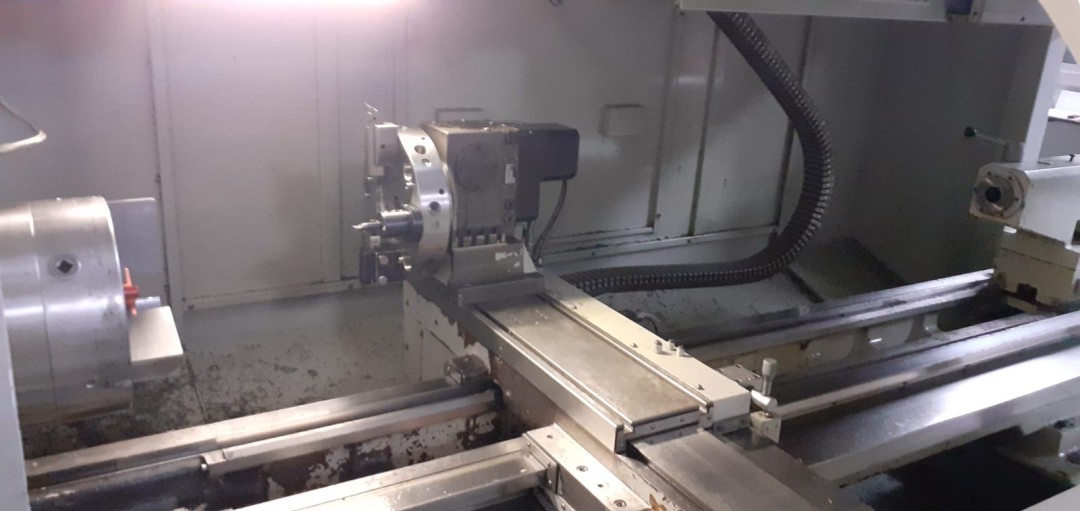

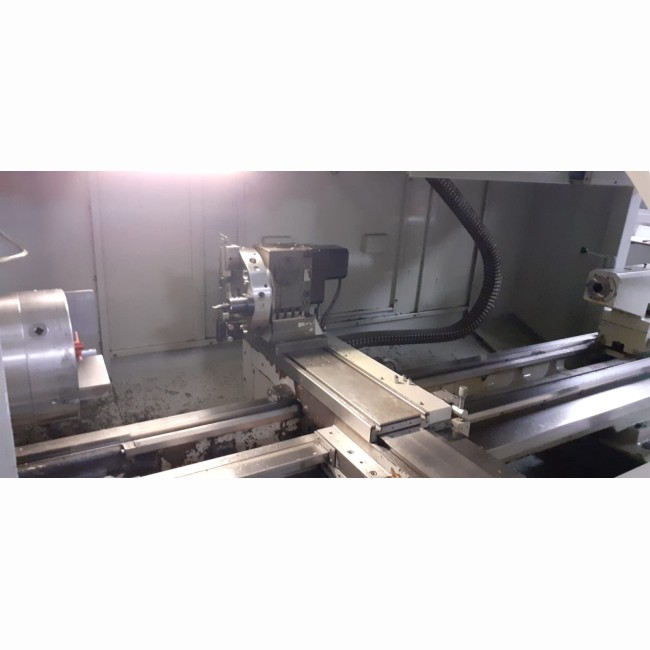

  • Machine à double guidage carré pour des capacités de coupe élevées et des vitesses rapides.
  • Les vis à billes, stables, ayant une faible hauteur et un diamètre de 32 mm dans l'axe X et 45/50 mm dans l'axe Z offrent de forts mouvements.
  • Passage au-dessus du banc de 650mm.
  • Gestion des copeaux optimisée pour une évacuation facilitée (bac ou convoyeur).
  • Toutes les vis à billes dans les axes X et Y sont trempées et rectifiées dans des paliers de haute précision montés pour un positionnement précis.
  • Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans «stick-slip».
  • Toutes les pistes de guidage sont trempés par induction (50-52 HRC).
  • Broche de vitesses en continu allant jusqu'à 3500 Trs/min munie de 2 étages de pignons de commutation automatique pour un fort couple dans toute la gamme de vitesse.

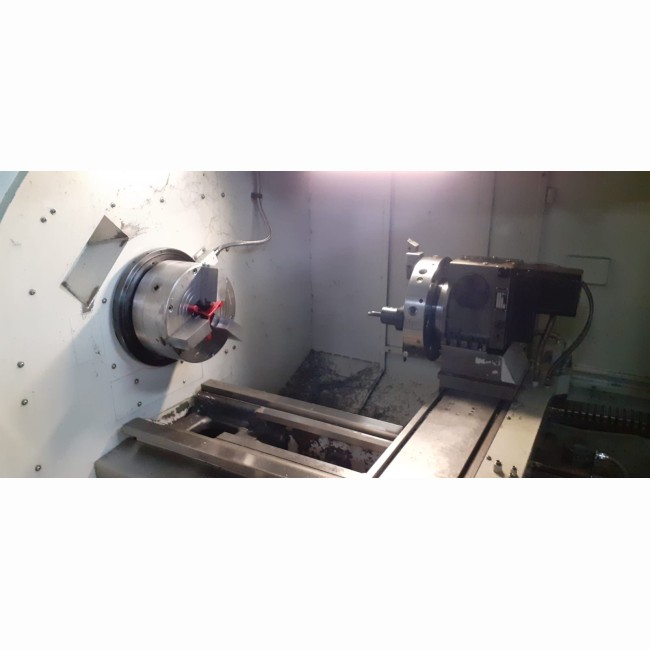

  • Double broche supportée par des roulements à rouleaux coniques de haute précision et une lubrification permanente à l'avant et à l'arrière.
  • La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution.
  • Le design optimisé garantit un bruit de poupée fixe minimal même à des vitesses élevées.
  • Machine de grande dimension avec une contre-pointe CM5 ayant une course de 150 mm.
  • Déplacement de la poupée mobile sur chariot facilité par un serrage rapide.

Caractéristiques techniques

BNC 2680
Commande numériquefagor 8055
Diamètre usinable dans le rompu (mm)870
Diametre usinable au dessus du banc (mm)650
Diametre usinable au dessus de la coulisse transversale (mm)410
Longueur maxi usinable (mm)2000
Course X (mm)345
Course Z (mm)2150
Vitesse de broche standard (avec alesage broche 82mm) (tr/min)80 à 3500
Puissance moteur de broche (Kw)11,5 / 15Kw
Couple du moteur de broche (Nm)395
Nez de brocheA1-8
Alesage de broche (mm)82
Avances rapides (X/Z) (m/min)15/15
Type de tourelleManuelle à changement rapide
Diamètre du fourreau de la contre pointe (mm)80
Course du fourreau (mm)150
Type du fourreauFixe
Sortie du fourreauManuelle
Cône morse de la contre pointeCM5
Nombre de glissières2
Puissance installée (Kva)35
Course Y (en option) (mm)+ / - 40
Poids admissible (avec contrepointe) (kg)2000
Précision de positionnement (mm)+ / - 0,005
Répétabilité (mm)+ / - 0,005

Equipements

BNC 2680
Mandrin manueloui - diametre 300mm
Lunette fixeen option
Lunette a suivreen option

Données de la machine

BNC 2680
Encombrement (L x l x H) (mm)4800 x 2245 x 2050
Poids (kg)4800
